空气螺旋桨结构分析设计
螺旋桨的空气动力原理
螺旋桨的空气动力原理螺旋桨是一种常见的推进装置，广泛应用于飞机、船舶、直升机等交通工具中。
它的工作原理是通过对空气产生力的作用，从而推动交通工具前进。
本文将探讨螺旋桨的空气动力原理。
一、螺旋桨的结构和工作原理螺旋桨由若干个螺旋叶片组成，每个叶片的形状呈扁平的椭圆形。
当交通工具开始运动时，螺旋桨开始旋转。
螺旋桨的旋转会使得空气在叶片上产生激励，进而形成气流。
二、螺旋桨的空气动力学特性1. 升力效应当螺旋桨旋转时，叶片上的空气会产生速度差，底面气流速度较慢，而上面气流速度较快。
根据伯努利定理，气流速度越快，气压越低。
因此，螺旋桨叶片上下表面的气压差会产生升力效应，推动飞机或船舶向前。
2. 推力效应螺旋桨的旋转会产生一个向后的推力，这是由于叶片上的气流产生了一个反作用力。
根据牛顿第三定律，当螺旋桨向后推动气流时，气流会以相等大小的力作用在螺旋桨上，使得螺旋桨产生一个向后的推力。
3. 空气阻力螺旋桨旋转时，叶片上的空气会受到摩擦力的阻碍，产生空气阻力。
这个阻力会降低螺旋桨的效率，因此在设计螺旋桨时需要考虑减小空气阻力，提高效率。
三、螺旋桨的优化设计为了提高螺旋桨的效率，需要对其进行优化设计。
以下是一些常见的优化方法：1. 叶片形状优化通过改变叶片的形状，可以减小空气阻力，提高升力效应和推力效应。
例如，采用更加流线型的叶片形状，可以减小空气阻力，提高推力效果。
2. 叶片材料优化选择轻质、高强度的材料，可以减小螺旋桨的质量，降低旋转阻力，提高效率。
3. 叶片角度优化通过调整叶片的角度，可以使得螺旋桨在不同工况下都能保持较高的效率。
例如，在起飞和巡航阶段，叶片的角度可以调整为较大，以提供更大的推力。
而在下降和着陆阶段，叶片的角度可以调整为较小，以提供较小的空气阻力。
四、螺旋桨的应用螺旋桨广泛应用于各种交通工具中，下面以飞机和船舶为例进行介绍：1. 飞机在飞机上，螺旋桨作为主要的推进装置，通过提供推力使得飞机能够在空中飞行。
桨叶的设计
1 螺旋桨主 要要素
螺旋桨主要要素如下: 主机功率882kW ×2 主机转速730r/ min 桨转速289r/ min 桨数2 只 每桨收到功率820kW 桨型MAU - 4 桨径2. 20m 螺距比0. 861 盘面比0. 53 桨叶后倾角10° 螺旋桨叶数4 叶
钢板焊接螺旋桨制造工艺
2
材料
Q235
- A 级镇静钢焊接而成。 桨叶叶面内层板与 外层板以及桨叶叶背内层板 与外层板的焊接采用 J422 手工电弧焊焊条施焊, 桨叶与桨叶内部各加强 筋的焊接亦采用J422 手工电 弧焊焊条施焊。螺旋 桨桨毂与各桨叶之间的焊接 采用J507 手工电弧焊 焊条进行焊接。（先暂定）
钢板焊接螺旋桨制造工艺
3
建造方案
3. 2 桨叶样板 桨叶叶面样板的制作如下。按常规螺旋桨 叶面 螺旋面生成原理,将桨叶面刮成砂型,然后 根据砂型 叶面螺旋面的尺寸和形状,用4mm 钢板做成 标准叶 面形状的样板。该样板与砂型叶面螺旋面 的误差不 大于2mm ,0. 3R、0. 4R、⋯、0. 95R、1. 0R 及ou 参考 线与理论值的误差不大于1. 0mm。桨叶叶 背样板 的制作依据叶背螺旋面而成,制作过程和技 术要求 与叶面样板相同。
钢板焊接螺旋桨制造工艺
概论：这是我一个人的设计方案，只是在 研发过程，具体的进一步的改进和制造， 需和小组一起讨论！
请老师多多指教
ห้องสมุดไป่ตู้
作者：盛农铭
桨叶的设计
螺旋桨的原理
可以把螺旋桨看成是一个一面旋转一面前进的机翼进 行讨论。流经桨叶各剖面的气 流由沿旋 转轴方向的前进速度和旋转产生的切线速度合成。在螺旋 桨半径r1和r2(r1<r2)两处各取极小一段，讨论桨叶上的气 流情况。V—轴向速度；n—螺旋桨转速；φ—气流角，即 气流与螺旋桨旋转平面夹角；α—桨叶剖面迎角；β—桨 叶角，即桨叶剖面弦线与旋转平面夹角。显而易见 β=α+φ。 空气流过桨叶各小段时产生气动力，阻力ΔD和升力 ΔL，合成后 总空气动力为ΔR。ΔR沿飞行方向的分力为 拉力ΔT，与旋螺桨旋转方向相反的力ΔP 阻止螺旋桨转动。 将整个桨叶上各小段的拉力和阻止旋转的力相加，形成该 螺旋桨的拉力和阻止螺旋桨转动的力矩。
螺旋桨叶片的设计及其流场分析
螺旋桨叶片的设计及其流场分析1. 前言螺旋桨是利用叶片推力推进船只、飞机、水泵、风力发电机等工业制品的重要设备。
其中，螺旋桨叶片设计是螺旋桨性能的关键所在。
本文将从叶片几何设计、气动力学性能评价和流场分析三个方面探讨螺旋桨叶片的设计及其流场分析。
2. 叶片几何设计螺旋桨的叶片几何设计是决定螺旋桨转子效益和性能的决定因素。
传统叶片设计采用的是经验公式，其中根据两列参数选择 3 - 4 种叶片截面，然后在设计中选择捏合方法，使得获得的叶片弯曲与螺旋桨设计要求相匹配。
然而，时至今日，叶片设计观念已经更新，利用数值模拟等先进手段更为普及和成熟。
2.1 相关参数的选择叶片设计的第一步是选择相关参数，如螺距角、翼型、旋转升力系数等。
其中螺距角影响螺旋桨推力的大小，主要由水面速度和螺旋桨转速决定。
翼型是叶片弯曲形状的主要决定因素，可选择多种翼型。
旋转升力系数是衡量叶片能够产生多少升力的关键指标，在确定翼型后，需要基于旋转升力系数计算出最终的叶片干预。
2.2 叶片横断面的选用叶片的横断面方案是根据不同位置的流场和转速需求相应的采用。
具体而言，分为等弦长和可变弦长两种方案，前者会在叶片距离中心较远时将横断面上的弦长逐渐增加，以增加叶片弯曲度。
后者则不同，它采用一系列可以在构造中细化的截面，可以根据需要解决设计的问题。
3. 气动力学性能评价在完成叶片几何设计后，需要评估螺旋桨叶片的气动性能。
不同于翼型气动力评价中压力分布是较为关键的变量，螺旋桨叶片的推力更为重要，所以可以基于不分离的定常气体流动研究其性能。
3.1 基本性能参数评估叶片的效率和性能需要定义几个基本性能参数，如叶片推力系数$C_T$、叶片总阻力系数$C_d$ 和推力效率$\eta$。
其中，$C_T$ 系数是衡量螺旋桨推力产生效率的指标，定义为螺距推力与叶片前缘宽度平方比值。
$C_d$ 系数是指叶片阻力与叶片产生的推力之比，衡量叶片阻力影响力。
3.2 气动力学特征在完成基本性能参数的评估后，可以开始研究叶片的气动力学特征。
螺旋桨飞机的气动特性分析与优化设计
螺旋桨飞机的气动特性分析与优化设计一、引言航空工业一直以来都是高科技产业的代表之一，在现代航空工业的发展过程中，螺旋桨飞机一直都占据着重要的地位。
与常规喷气式飞机相比，螺旋桨飞机在短距离起降能力、飞行航线灵活性、短途航班航速等方面具有独特的优势。
本文将对螺旋桨飞机的气动特性进行分析，并提出相应的优化设计建议。
二、螺旋桨飞机气动特性概述1. 螺旋桨飞机的气动装置螺旋桨飞机通过转动的螺旋桨产生推力，从而实现飞行。
因此，螺旋桨的设计和性能对螺旋桨飞机的飞行性能具有重要影响。
螺旋桨主要由叶片、中心轴、变距机构、附属装置等组成，其中叶片是螺旋桨的核心部件，其翼型、叶尖速度、叶片尺寸等参数直接影响着螺旋桨的推力性能。
2. 螺旋桨飞机的气动特性螺旋桨飞机的气动特性主要表现为下列方面：（1）升阻比高：螺旋桨飞机具有升阻比高的特点，这使得螺旋桨飞机在短距离起降、高海拔场地等条件下的飞行表现非常优秀。
（2）飞行航线灵活：螺旋桨飞机具有较小的转弯半径和较短的起降距离，能够在复杂的地形条件下进行飞行，这种能力在特殊的机场起降时非常有用。
（3）噪声低：与常规的喷气式飞机相比，螺旋桨飞机的噪声非常低，这使得其在城市或者住宅区附近的机场安全可靠地运营。
三、螺旋桨飞机气动特性优化方案1. 叶片设计与制造的优化叶片是螺旋桨的核心部件，其设计和制造对螺旋桨的推力和噪声性能具有重要影响。
在叶片的设计中，应考虑以下几个方面：（1）叶片优化翼型：合适的翼型可以使叶片的升力系数更高，在同样的引擎功率下，可以产生更大的推力。
（2）优化叶尖速度：在螺旋桨的设计中，颇有争议的一个观点就是，叶尖越快，螺旋桨的性能就越好。
但在实际操作中，叶尖速度过快会增加螺旋桨噪声，并且会导致叶片的损坏。
因此，需要找到一个合适的叶尖速度。
（3）优化叶片尺寸：叶片的尺寸不仅对螺旋桨的推力和噪声性能具有影响，还会对螺旋桨的重量和制造成本产生影响。
因此，在叶片的设计中需要权衡各种因素，寻找一个最优的方案。
螺旋桨的空气动力特性讲解
• •
面的切合向速速度度，U与以=前2Wπ进r表n速示度，所我合们成知的道速，度(，W称为U桨叶C切)，
如图 3—5—5所示。桨叶切面的相对气流速度，与此
• (二)前进比 • 桨叶切面合速度的方向；可用前进比( λ)来表示。前进比是飞
行速度同螺旋桨的转速与直径的两者乘积之比。可用下式表示。
合速度与桨弦方向之间的夹角，如图3—5—6所示。桨
叶迎角是随桨叶角、飞行速度和切向速度的改变而变化
的。
•
(一)桨叶迎角随桨叶角的变化；
•
如图3—5—6所示，当切向速度和飞行速度都一定
时，桨叶角增大，桨叶迎角也随之增大；桨叶角减小，
桨叶迎角也随之减小。
• （二）桨叶迎角随飞行速度的变化
• 如图3—5—7所示，在桨叶角和切向速度均不变的
旋桨的拉力减小，而旋转阻力力矩增大。
•
(四)桨叶切面合速度的影响
•
同飞行速度对机翼的升、阻力的影响一样，桨叶切面的合
速度增大，桨叶的空气动力也会变大，故螺旋桨的拉力和旋转
阻力力矩也都增加。反之，合速度减小，则拉力和旋转阻力力
矩都减小。
•
在飞行中，飞行员主要是通过改变螺旋桨转速的办法，来
改变合速度的大小。在其他因素不变的条件下，增大转速，切
• 桨叶的切面形状与翼型相似，前桨面的 弯曲度较大，后桨面的弯曲度较小，相当 于机翼的上表面和下表面，桨叶的切面形 状又称叶型。
• 桨叶切面的前缘与后缘的连线，叫做桨 弦(b)，或叫桨叶宽度：如图3—5—3所示。
• 桨弦与螺旋桨直径之比(b／D)，叫桨叶 相对宽度。
二.螺旋桨的运动 • 飞行中，螺旋桨一面旋转，一面前进。其运动特
于相邻桨叶之间的干扰，会使旋转阻力力矩增加的倍数

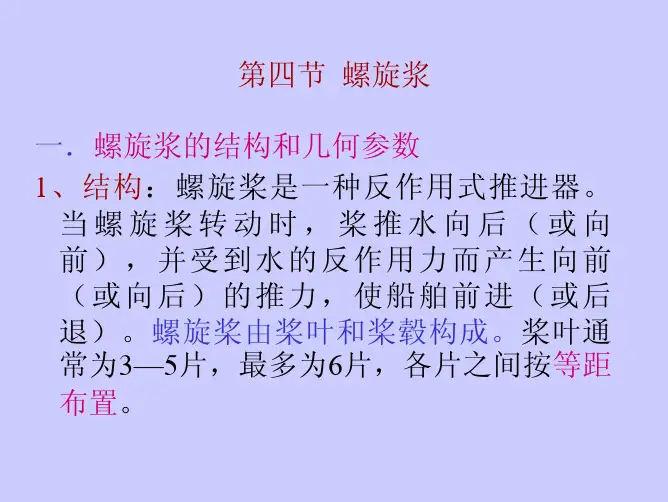

螺旋桨
（2）非设计工况下调距 桨的油耗率低。 如图为调距桨的航行曲 线，调距桨可以在主机 额定转矩线1、最大转速 线2和最低稳定转速线3 之间内的任何一点上工 作。在不同的航速当主机在部分负荷 下工作时，可以按主机 油耗率最小的n与H/D配 合点工作。如图，1为等 油耗率曲线，2为定距桨 的推进特性线，3为最低 油耗率线，4为主机全负 荷速度特性。 因此，在非设计工况下调 距桨的经济性好。
（4）无推力情况： 当螺旋桨进程hp稍大于 螺距H而出现负的滑失 时，水流的合成速度 W就以某一负的冲角 流向叶素，此时升力 dy很小，而阻力dx仍 有一定值，结果dy和 dx在轴向的分力大小 相等方向相反，互相 抵消，因此推力为零。 但此时螺旋桨的阻力 dQ仍有一定值。
（5）无阻力矩情况：若 进程进一步增大，致使 升力和阻力在周向的分 力大小相等方向相反 时，螺旋桨的阻力dQ 为零。但此时的推力已 为负值，阻止船舶前进。
压力面是一个螺旋面，有等螺 距螺旋面和变螺距螺旋面两 种。如图，与轴线相交的线 段以等角速度绕轴线旋转， 同时以等线速度沿轴线向下 （或向上）移动，其在空间 划过的轨迹所形成的曲面即 为螺旋面。线段上任意一点 运动的轨迹为一螺旋线。母 线上的任一点旋转一周在轴 线方向上移动的距离称为该 螺旋桨的螺距，以H表示。 若组成螺旋桨的各螺旋线螺 距相等，这个螺距即为螺旋 面的螺距，而该螺旋面称为 等螺距螺旋面。
2、滑失与滑失率
• S=（H – hp）/H • = （H·n –Vp）/H·n
1）螺旋桨的推力 ： T=K1ρn²D**4 （N） =C1 n² 2）螺旋浆的阻力矩： M=K2ρn²D**5 （N·m） =C2 n² 3）螺旋浆的效率： ηp=K1λp/2πK2 =C0 4）螺旋浆的功率： Pp=2πnM =C·n³
螺旋桨优化设计及特性分析
螺旋桨优化设计及特性分析概述：螺旋桨作为船舶和飞行器的重要部件，具有至关重要的作用。
优化设计和特性分析是研究螺旋桨性能的关键。
本文将从螺旋桨的设计原理、优化流程及特性分析三个方面探讨螺旋桨的优化设计及特性分析。
螺旋桨的设计原理：螺旋桨设计的基本原理是通过叶片的几何参数和其绕中心轴的旋转来造成流体的流动，从而产生推力。
螺旋桨的设计要素主要包括叶片数、叶片截面形状、叶片扭曲、叶片展位角等。
其中，叶片数和叶片截面形状直接影响螺旋桨的推进效率，而叶片扭曲和展位角的设计则会影响螺旋桨的噪音、振动等特性。
螺旋桨优化设计的流程：螺旋桨的优化设计可以分为几个步骤，包括初始设计、离散化、流场计算、性能评价和优化设计。
在初始设计阶段，需要确定螺旋桨的类型、工作条件和设计目标。
离散化是将连续的叶片分割成离散的控制点，以便进行后续的流场计算。
流场计算使用计算流体力学方法，通过求解流体力学方程组，分析螺旋桨的流场，得到其叶片负载和推力性能。
性能评价是对螺旋桨的性能指标进行综合评估，包括推力、效率和噪音等方面。
最后，根据评价结果进行优化设计，通过改变叶片几何参数，实现螺旋桨性能的最优化。
螺旋桨特性分析：除了优化设计，对螺旋桨特性的分析也是非常重要的。
特性分析包括推力特性、效率特性、噪音特性等方面。
推力特性是指在不同工况下，螺旋桨的推力输出量和输入功率之间的关系。
效率特性是指螺旋桨的功率转换效率，即输出推力与输入功率的比值。
噪音特性是指螺旋桨在运行时产生的噪音水平，主要影响因素有叶片振动、湍流噪音和相对流噪音等。
通过对这些特性的分析，可以评估螺旋桨的性能并对其进行改进。
结论：螺旋桨优化设计及特性分析是提高螺旋桨性能的关键。
通过合理的设计和优化，可以提高螺旋桨的推进效率和降低噪音水平，从而提升船舶和飞行器的整体性能。
在未来的研究中，可以结合新的设计理念和计算方法，进一步提高螺旋桨的性能，并在实际应用中持续改进和优化。
总而言之，螺旋桨的优化设计及特性分析是一个复杂且持续的工作，需要综合考虑多个因素和方法。
考虑气动-结构的高空螺旋桨多学科优化方法
考虑气动-结构的高空螺旋桨多学科优化方法1 概述高空螺旋桨是一种重要的飞行器部件，用于飞机在高空巡航时提供推进力。
为了保证高空螺旋桨的安全性能和推进效率，需要进行气动-结构的多学科优化设计。
本文将对高空螺旋桨多学科优化方法进行探讨和分析。
2 气动-结构多学科优化的意义随着飞机技术的不断进步，高空螺旋桨的气动和结构特性对飞机的总体性能越来越重要。
从气动角度来说，高空螺旋桨需要具有较高的推进效率和稳定性能。
而从结构角度来说，高空螺旋桨需要具有足够的强度和刚度以承受高速飞行过程中的复杂载荷。
因此，实现高空螺旋桨的气动-结构多学科优化设计，能够在保证高空螺旋桨安全的前提下，提高飞机整体性能和效益。
3 气动-结构多学科优化的方法在进行高空螺旋桨气动-结构多学科优化设计时，需要考虑以下几个方面：3.1 基于CFD的气动特性分析采用计算流体力学（CFD）方法，对高空螺旋桨进行气动特性分析。
通过分析获得高空螺旋桨在不同飞行状态下的气动性能参数，如推力、扭矩、升力系数、阻力系数等。
在气动特性分析中，需要考虑高空飞行过程中较高的马赫数和迎角，以保证模拟结果的准确性。
3.2 结构特性分析基于有限元分析（FEA）方法，对高空螺旋桨进行结构特性分析。
通过建立高空螺旋桨的有限元模型，获得高空螺旋桨在不同工作状态下的应力、应变等结构特性参数。
结构特性分析需要考虑高空飞行对高空螺旋桨的冲击载荷，以保证模拟结果的准确性。
3.3 多学科优化将气动特性分析和结构特性分析的结果进行集成，并引入多学科优化（MDO）算法进行联合优化。
在MDO算法中，将气动-结构特性作为目标函数进行优化，在保证高空螺旋桨处于安全状态的前提下，最大化高空螺旋桨的推进效率和整体性能。
3.4 效果验证在进行多学科优化之后，需要对优化结果进行验证。
采用CFD和FEA模拟方法，对优化后的高空螺旋桨进行气动和结构特性分析，比较其与未优化前的高空螺旋桨的异同。
在验证中，需要重点关注高空螺旋桨的推进效率和安全性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
靠桨叶在空气中旋转将发动机转动功率转化为推进力或升力的装置，简称螺旋桨。
它由多个桨叶和中央的桨毂组成,桨叶好像一扭转的细长机翼安装在桨毂上,发动机轴与桨毂相
连接并带动它旋转。
中国明代（1368～1644年）民间的玩具“竹蜻蜓”实际上是一种原始的螺旋桨。
喷气发动机出现以前，所有带动力的航空器无不以螺旋桨作为产生推动力的装置。
目前螺旋桨仍用于装活塞式和涡轮螺旋桨发动机的亚音速飞机。
直升机旋翼和尾桨也是一种螺旋桨。
原理螺旋桨旋转时，桨叶不断把大量空气（推进介质）向后推去，在桨叶上产生一向前的力，即推进力。
一般情况下，螺旋桨除旋转外还有前进速度。
如截取一小段桨叶来看，恰像一小段机翼，其相对气流速度由前进速度和旋转速度合成（图1 ）。
桨叶上的气动力在前进方向的分力构成拉力。
在旋转面内的分量形成阻止螺旋桨旋转的力矩，由发动机的力矩来平衡。
桨叶剖面弦(相当于翼弦)与旋转平面夹角称桨叶安装角。
螺旋桨旋转一圈，以桨叶安装角为导引向前推进的距离称为桨距。
实际上桨叶上每一剖面的前进速度都是相同的，但圆周速度则与该剖面距转轴的距离（半径）成正比，所以各剖面相对气流与旋转平面的夹角随着离转轴的距离增大而逐步减小，为了使桨叶每个剖面与相对气流都保持在有利的迎角范围内，各剖面的安装角也随着与转轴的距离增大而减小。
这就是每个桨叶都有扭转的原因。
空气螺旋桨
螺旋桨效率以螺旋桨的输出功率与输入功率之比表示。
输出功率为螺旋桨的拉力与飞行速度的乘积。
输入功率为发动机带动螺旋桨旋转的功率。
在飞机起飞滑跑前，由于前进速度为零，所以螺旋桨效率也是零，发动机的功率全部用于增加空气的动能。
随着前进速度的增加,螺旋桨效率不断增大，速度在200～700公里/时范围内效率较高,飞行速度再增大,由于压缩效应桨尖出现波阻，效率急剧下降。
螺旋桨在飞行中的最高效率可达85％～90％。
螺旋桨的直径比喷气发动机的大得多，作为推进介质的空气流量较大，在发动机功率相同时，螺旋桨后面的空气速度低,产生的推力较大,这对起飞（需要大推力）非常有利。
构造特点螺旋桨有2、3或4个桨叶,一般桨叶数目越多吸收功率越大。
有时在大功率涡轮螺旋桨飞机上还采用一种套轴式螺旋桨，它实际上是两个反向旋转的螺旋桨,可以抵消反作用扭矩。
在发动机功率低于100千瓦的轻型飞机上，常用双叶木制螺旋桨。
它是用一根拼接的木材两边修成扭转的桨叶，中间开孔与发动机轴相连接。
螺旋桨要承受高速旋转时
桨叶自身的离心惯性力和气动载荷。
大功率螺旋桨在桨叶根部受到的离心力可达200千牛( 20吨力)。
此外还有发动机和气动力引起的振动。
大功率发动机一般采用3叶和4叶螺旋桨，并多用铝合金和钢来制造桨叶。
铝和钢制桨叶因材料坚固可以做得薄一些，有利于提高螺旋桨在高速时的效率。
70年代以后还用复合材料制造桨叶以减轻重量。
分类螺旋桨分为定（桨）距和变距螺旋桨两大类。
①定距螺旋桨：木制螺旋桨一般都是定距的。
它的桨距（或桨叶安装角）是固定的。
适合低速的桨叶安装角在高速飞行时就显得过小；同样，适合高速飞行的安装角在低速时又嫌大。
所以定距螺旋桨只在选定的速度范围内效率较高，在其他状态下效率较低。
定距螺旋桨构造简单，重量轻，在功率很小的轻型飞机和超轻型飞机上得到广泛应用。
②变距螺旋桨：为了解决定距螺旋桨高、低速性能的矛盾，遂出现了飞行中可变桨距的螺旋桨。
螺旋桨变距机构（图2a）由液压或电力驱动（图2b）。
最初使用的是双距螺旋桨。
高速时用高距，低速（如起飞、爬升状态）时用低距，以后又逐步增加桨距的数目，以适应更多的飞行状态。
最完善的变距螺旋桨是带有转速调节器的恒速螺旋桨。
转速调节器实际上是一个能自动调节桨距、保持恒定转速的装置。
驾驶员可以通过控制调节器和油门的方法改变发动机和螺旋桨的转速，一方面调节螺旋桨的拉力，同时使螺旋桨处于最佳工作状态。
在多发动机飞机上，当一台发动机发生故障停车时，螺旋桨在迎面气流作用下像风车一样转动,一方面增加飞行阻力,造成很大的不平衡力矩，另外也可能进一步损坏发动机。
为此变距螺旋桨还可自动顺桨，即桨叶转到基本顺气流方向而使螺旋桨静止不动，以减小阻力。
变距螺旋桨还能减小桨距，产生负拉力，以增加阻力，缩短着陆滑跑距离。
这个状态称为反桨。
空气螺旋桨
为了提高亚音速民用机的经济性和降低飞机的油耗，70年代后期美国开始研究一种多桨叶螺旋桨，称为风扇螺旋桨（图3）。
它有8～10片弯刀状桨叶，叶片薄，直径小。
弯刀形状能起相当于后掠翼（见后掠翼飞机）的作用，薄叶片有利于提高螺旋桨的转速。
它适用于更高的飞行马赫数(M＝0.8)。
由于叶片较多,螺旋桨单位推进面积吸收的功率可提高到300千瓦/米2(一般螺旋桨为80～120千瓦/米2)。
空气螺旋桨。
