数字电子技术基础课后答案
数字电子技术基础课后答案第一篇：数字电子技术基础1. 什么是布尔代数？布尔代数是一种数学运算，用于解释数字电子技术中的逻辑运算。
它由乔治·布尔发明，以处理逻辑思维，并用于数字电路的设计和分析。
2. 什么是逻辑门？举例说明。
逻辑门是一种数字电路，执行布尔逻辑运算操作。
在逻辑门中，输入和输出都是数字信号。
常见的逻辑门有与门（AND）、或门（OR）和非门（NOT）等。
例如，一个与门的输出只有在所有输入都是 1 的时候才为 1。
3. 什么是触发器？举例说明。
触发器是一种数字电路，用于存储二进制位。
它可以在两个状态之间切换，称为 set（1）和 reset（0）。
触发器通常用于存储数据或构建计数器和时序器。
例如，D 触发器可以用于存储单个比特数据。
4. 什么是计数器？举例说明。
计数器是一种数字电路，用于计数。
它可以用预设值计数或者递增计数。
计数器在时序电路和数字信号处理中应用广泛。
例如，一个简单的四位二进制计数器可能从 0000 开始，递增到 1111。
5. 什么是编码器？举例说明。
编码器是一种数字电路，用于将一个符号编码转换为另一个符号编码。
编码器通常用于数字信号压缩和传输中，并且可以用于键盘编码，控制器设计和其他数字信号处理应用。
例如，使用二进制输入，BCD 编码器可以将四个输入位转换为十进制数字。
6. 什么是译码器？举例说明。
译码器是一种数字电路，用于将一种编码转换为另一种编码。
它可以将数字信号从一种格式（如二进制）转换为另一种格式（如 BCD）。
译码器也可以用于输出数字信号的选择性控制，如一个多路选择器或一个Demux。
例如， 4-16 译码器将 4 个输入线路变为 16 个输出线路。
7. 什么是多路复用器？举例说明。
多路复用器（MUX）是一种数字电路，将多个输入值选择性地转移到一个单独的输出通道。
它通常用于数字信号处理和通信应用中，例如在多路转接和数字电视中。
例如，一个 4 通道 MUX 可以选择 4 个输入通道中的一个在其单个输出通道上输出。
东北大学22春“电气工程及其自动化”《数字电子技术基础Ⅰ》作业考核题库高频考点版(参考答案)试题号4
东北大学22春“电气工程及其自动化”《数字电子技术基础Ⅰ》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.N个触发器可以构成能寄存()位二进制数码的寄存器。
A.N-1B.N+1C.ND.2N参考答案：C2.下列逻辑等式中不成立的是()。
A.（A+B）'=A'B'B.（AB）'=A'+B'C.A'+AB=A+BD.A+AB=A参考答案：A3.下列电路，具有脉冲幅度鉴别作用的电路是()。
A.施密特触发器B.多谐振荡器C.双稳态振荡器D.单稳态触发器参考答案：A4.环形计数器如果不作自启动修改，则总有孤立状态存在。
()A.正确B.错误参考答案：B5.一只四输入端与非门，使其输出为0的输入变量取值组合有()种。
A.15B.8C.7D.1参考答案：D6.D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小。
()A.正确B.错误参考答案：A7.半导体存储器的主要技术指标不包括()。
A.安全性B.存储速度C.存储容量D.可靠性参考答案：A8.如下CMOS电路能正常工作的电路是()。
A.B.C.D.参考答案：C9.对于T触发器，若原态 Qn=0，欲使新态Qn+1=1，应使输入T=() 。
A.以上都不对B.QC.1或/QD.1参考答案：C10.用异或门实现六位码a1、a2、a3、a4、a5、a6的奇校验电路，要求当奇数个1时，输出Y=1，否则Y=0，则其逻辑表达式Y=()。
A.a1⊕a2⊕a3⊕a4⊕a5⊕a6B.a1+a2+a3+a4+a5+a6C.a1a2a3a4a5a6D.a1⊙a2⊙a3⊙a4⊙a5⊙a6参考答案：A11.数字电路中使用的数制是()。
A.十进制B.十六进制D.二进制参考答案：D12.当74LS148的输入端按顺序输入11011101时，输出为()。
A.101B.010C.001D.110参考答案：B13.和动态MOS存储器比较，双极性半导体存储器的性能特点是()。
各章习题解答
各章习题解答说明：1、除了第一，二章以外，其他各章的习题中设计性的题目占有很大的比重。
由于多数设计性习题的答案不是唯一的，所以这里给出的解答只是其中的一种，不能作为判断正、误的唯一标准。
2、有些习题不仅适用与手工求解，也适用于作为计算机辅助分析和设计的习题。
在这些题目的前边都加注了，可以用EDA软件（例如Multisim/EMB）求解。
还有一些习题可以用该软件进行验证，在这些题目的前面都加注了。
3、本习题解答参考教材答案完成。
指导教师李宏由杜旭辉范志慰张海弟张磊鑫闻杭生及创新电子协会其他成员共同完成第一章逻辑代数基础【题1.1】将下列二进制数转换为等值的十六进制数和等值的十进制数。
(1) (10010111)2；（2）(1101101)2(3) (0.01011111)2；（4）(11.001)2【解】(1) (10010111)2=(97)16=(151)10(2) (1101101)2=(6D)16=(109)10(3) (0.01011111)2=(0.5F)16=(0.37109375)10(4) (11.001)2=(3.2)16=(3.125)10【题1.2】将下列十六进制数化为等值的二进制数和等值的十进制数.(1) (8C)16；(2) (3D.BE)16；(3) (8F.FF)16；(4) (10.00)16【解】(1) (8C)16=(10001100)2=(140)10(2) (3D.BE)16=(11101.1011111)2=(61.7421875)10(3) (8F.FF)16=(10001111.11111111)2=(143.99609375)10(4) (10.00)16=(10000.00000000)2=(16.00000000)10【题 1.3】将下列十进制书转换成等效的二进制书和等效的十六进制数.要求二进制数保留小数点以后4位有效数字.(1) (17)10；(2) (127)10；(3) (0.39)10；(4) (25.7)10【解】(1) (17)10=(10001)2=(11)16(2) (127)10=(1111111)2=(7F)16(3) (0.39)10=(0.0110)2=(0.6)16(4) (25.7)10=(11001.1011)2=(19.B)16【题1.4】写出下列二进制数的原码和补码.（1）(+1011)2；（2）(+00110)2（3）(-1101)2；（4）(-00101)2【解】(1) (+1011)2的原码和补码都是01011(最高位的0是符号位).(2) (+00110)2的原码和补码都是000110(最高位的0是符号位).(3) (-1101)2的原码是11101(最高位的1是符号位),补码是10011.(4) (-00101)2的原码是100101(最高位的1是符号位),补码是111011.【题1.5】试总结并说出(1)从真值写逻辑函数式的方法;(2)从函数式列真值表的方法;(3)从逻辑图写逻辑函数式的方法;(4)从逻辑函数式画逻辑图的方法;【解】(1)首先找出真值表中所有的使函数值等于1的那些输入变量组合.然后写出每一组变量组合对应的一个乘积项,取值为1的在乘积项中写为原变量,取值为0的在乘积项中写为反变量.最后,将这些乘积项相加,就得到所求的逻辑函数式.(2)将输入变量取值的所有状态组合逐一带入逻辑函数式,求出相应的函数值.然后把输入变量取值与函数值对应地列成表,就得到了函数的真值表.(3)将逻辑图中的每个逻辑图形符号所代表的逻辑运算式按信号的传输方向逐级写出,即可得所求的逻辑函数式.(4)用逻辑图形符号代替函数式中的所有逻辑运算符号,就可得到由逻辑图形符号连接成的逻辑图了.p a b试写出对应的逻辑函数【题 1.6】已知逻辑函数的真值表如表 1.6(),(),式.=++【解】表P1.6 (a)对应的逻辑函数式为Y A B C A B C A B C表P1.6 (b)对应的逻辑函数式为=+++++++Z MNPQ MNPQ MNPQ MNPQ MNPQ MNPQ MNPQ MNPQ【题1.7】试用列真值表的方法证明下列异或运算公式. (1) 0A A ⊕= (2) 1A A ⊕= (3) 0A A ⊕= (4) 1A A ⊕=(5)()()A B C A B C ⊕⊕=⊕⊕ (6)()A B C AB AC ⊕=⊕ (7)1A B A B A B ⊕=⊕=⊕⊕ 【解】（1） 证明（2）证明1A A ⊕=（3（4）证明1A A ⊕=(5)证明()()A B C A B C ⊕⊕=⊕⊕（6） 证明()A B C AB AC ⊕=⊕（7） 证明 1A B A B A B ⊕=⊕=⊕⊕【题1.8】用逻辑代数的基本公式和常用的公式将下列逻辑化为最简与或形式.(1)Y AB B AB =++ (2)Y ABC A B C =+++ (3)Y ABC AB =+(4)Y ABCD ABD ACD =++ (5)()()Y AB A CD AD BC A B =+++ (6)()()Y AC CD AB BC B AD CE =++++ (7)Y AC ABC ACD CD =+++(8)()()()Y A B C A B C A B C =++++++ (9)()()Y BC ABCE B AD AD B AD AD =+++++(10)()Y AC ACD ABEF B D E BCDE BCDE ABEF =+++⊕+++ 【解】 (1)y A B =+(2)1Y ABC ABC =+=(3)()()1Y A B C A B A A B B C =++++=++++= (4)()()Y AD BC B C AD C B C AD =++=++= (5)()()0Y AB ACD AD BC AB =++=(6)()()Y BC B AD CE ABCD C E ABCDE =+=+= (7)()()Y A C BC C AD D AC AB AC AD =+++=+++()A C C AB CD A CD =+++=+(8)()()()Y A BC A B C A B C A BC A C A BC =+++++=++=+ (9)()()Y BC B AD AD B AD AD BC AD AD =++++=++ (10)()()()Y AC ACD ACD ABEF B D E BC D E ABEF AC AD AEF BDE BDE=++++⊕+⊕+=++++【题 1.9】写出图P1.9中各逻辑函数式，并化简为最简与或式。

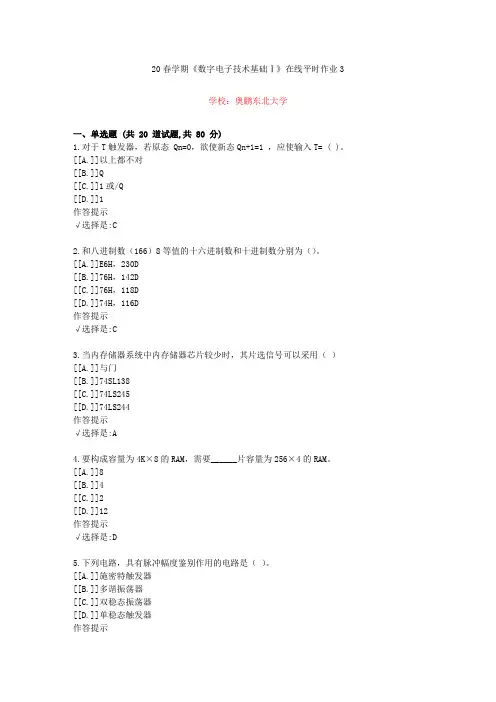

东北大学20年春学期《数字电子技术基础Ⅰ》在线作业3(资料答案)
20春学期《数字电子技术基础Ⅰ》在线平时作业3
学校：奥鹏东北大学
一、单选题 (共 20 道试题,共 80 分)
1.对于T触发器，若原态 Qn=0，欲使新态Qn+1=1 ，应使输入T= ( )。
[[A.]]以上都不对
[[B.]]Q
[[C.]]1或/Q
[[D.]]1
作答提示
√选择是:C
2.和八进制数（166）8等值的十六进制数和十进制数分别为（）。
[[A.]]E6H，230D
[[B.]]76H，142D
[[C.]]76H，118D
[[D.]]74H，116D
作答提示
√选择是:C
3.当内存储器系统中内存储器芯片较少时，其片选信号可以采用（）[[A.]]与门
[[B.]]74SL138
[[C.]]74LS245
[[D.]]74LS244
作答提示
√选择是:A
4.要构成容量为4K×8的RAM，需要______片容量为256×4的RAM。
[[A.]]8
[[B.]]4
[[C.]]2
[[D.]]12
作答提示
√选择是:D
5.下列电路，具有脉冲幅度鉴别作用的电路是（）。
[[A.]]施密特触发器
[[B.]]多谐振荡器
[[C.]]双稳态振荡器
[[D.]]单稳态触发器
作答提示。
东北大学22春“电气工程及其自动化”《数字电子技术基础Ⅰ》期末考试高频考点版(带答案)试卷号：4
东北大学22春“电气工程及其自动化”《数字电子技术基础Ⅰ》期末考试高频考点版（带答案）一.综合考核(共50题)1.把一个五进制计数器与一个四进制计数器串联可得到()进制计数器。
A.9B.5C.4D.20参考答案：D2.能将缓慢变化的波形转换成矩形波的电路是()。
A.单稳态触发器B.施密特触发器C.多谐振荡器D.双稳态振荡器参考答案：B3.一个N位逐次逼近型A/D转换器完成一次转换要进行N次比较，需要N+2个时钟脉冲。
()A.正确B.错误参考答案：A4.只读存储器的类型不包括()。
A.ROMB.EPROMC.E2PROMD..DROM参考答案：D5.下列电路中，不属于组合逻辑电路的是()。
A.译码器B.编码器C.寄存器D.全加器参考答案：C6.数字电路中使用的数制是()。
A.十进制B.十六进制C.八进制D.二进制参考答案：D7.测得某逻辑门输入A、B和输出F的波形如图所示，则F(A，B)的表达式为()。
A.F=ABB.C.D.F=A⊕B参考答案：B8.如下CMOS电路能正常工作的电路是()。
B.C.D.参考答案：C9.一个无符号8位数字量输入的DAC，其分辨率为()位。
A.8B.4C.3D.1参考答案：A10.一位8421BCD码译码器的数据输人线与译码输出线组合是()。
A.416B.110C.410D.24参考答案：C为实现将JK触发器转换为D触发器，应使()。
A.J=D，B.K=D，C.J=K=DD.参考答案：A12.二极管的开关时间主要考虑()。
A.trB.tonC.toffD.td参考答案：B13.一个无符号10位数字输入的DAC，其输出电平的级数为()。
A.4B.2048C.1024D.10参考答案：C14.十进制数62对应的十六进制数是()。
A.(3E)16B.(36)16C.(38)16D.(3D)16参考答案：A下列触发器中，没有克服空翻现象的是()。
A.边沿D触发器B.主从RS触发器C.同步RS触发器D.主从JK触发器参考答案：C16.以下TTL参数数值大小表示正确的是()。
东北大学22春“电气工程及其自动化”《数字电子技术基础Ⅰ》作业考核题库高频考点版(参考答案)试题号3
东北大学22春“电气工程及其自动化”《数字电子技术基础Ⅰ》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.图示半导体三极管的工作状态是()。
A.截止B.饱和C.放大D.无法计算参考答案：B2.逻辑函数F+AB+的对偶式F'为()。
A.B.C.D.参考答案：B3.A.全部改变B.全部为1C.不确定D.保持不变参考答案：C4.对于JK触发器，若J=K，则可完成()触发器的逻辑功能。
A.TˊB.TC.RSD.D参考答案：B5.只读存储器的类型不包括()。
A.ROMB.DROMC.EPROMD.E2PROM参考答案：B6.四输入端的译码器。
其输出端最多为()。
A.4个B.8个C.10个D.16个参考答案：D7.由555定时器构成的单稳态触发器，改变控制电压Vco时，则可改变()。
A.输出脉冲的幅值B.输出脉冲的周期D.对输出脉冲无影响参考答案：A8.当74LS148的输入端按顺序输入11011101时，输出为()。
A.110B.101C.010D.001参考答案：C9.为实现将JK触发器转换为D触发器，应使()。
A.J=D，B.K=D，C.J=K=DD.参考答案：A10.欲使D触发器按Qn+1=Qn工作，应使输入D=()。
A.0B.1C.QD.参考答案：D11.与逻辑表达式+ABC相等的式子是()。
B.1+BCC.AD.+BC参考答案：D12.将一个时间上连续变化的模拟量转换为时间上离散的模拟量的过程为()。
A.采样B.量化C.保持D.编码参考答案：A13.要使TTL与非门工作在转折区，可使输入端对地外接电阻RI()。
A.>RONB.C.ROFFD.>ROFF参考答案：C14.当内存储器系统中内存储器芯片较少时，其片选信号可以采用()。
A.与门B.74SL138C.74LS245D.74LS244参考答案：A15.存储8位二进制信息要()个触发器。
A.2B.3C.4D.8参考答案：D16.由555定时器构成的单稳态触发器，若电源电压为Vcc=+6V，则当暂稳态结束时，定时电容C上的电压()。
数字电子技术基础习题答案(精编文档).doc
【最新整理，下载后即可编辑】数字电子技术基础答案第1章自测题 1.1填空题1. 100011.11 00110101.01110101 11110.01 1E.42. 43. n 24. 逻辑代数 卡诺图5.)(D C B A F )(D C B A F +='6.))((C B D C B A F7. 代数法 卡诺图8. 1 1.2判断题1. √2.√3. × 1.3选择题 1.B 2.C 3.C1.4 A F =1⊙B AB F 2 B A F +=3 1.51.6 C L =1.7 AB C B A BC Y 习题1.1 当000012 A A A ,7A 到3A 有1个不为0时，就可以被十进制8整除 1.2 (a)AC BC AB F ++=1 （b ）B A AB F +=2(c)C B A S ⊕⊕= AC BC AB C 0 1.3略 1.4 (1)）（B A D C F )(1))((1B A D C F ++=' (2)）（B A B A F )(2))((2B A B A F ++='(3) E D C B A F 3 DE C AB F ='3 (4))()(4D A B A C E A F ）（))()((4D A C AB E A F +++='1.5 C B A F ⊕⊕=1.6 (1) B A C B C A L (2) D B C B D C A L (3) AD L (4) E ABCD L (5) 0 L 1.7 C B A BC A C AB ABC C B A L ),,(1.8(1) ABD D A C F 1 (2) BC AB AC F 2(3) C A B A B A F 3 (有多个答案) (4) C B D C AB C A CD F +++=4 (5) C B A ABD C B A D B A F 5 (6) 16 F 1.9 (1) AD D C B B A F 1 (2) B A AC F 2(3) D A D B C B F 3 (4) B C F 4 1.10 (1) C A B F 1 (2) B C F 2(3) D A B C F 3 (4) C B A D B D C F 4 1.11 C A B A D F1.12 (1) D B A D C A D C B F 1（多种答案） (2)C B BCD D C D B F 2(3) C B C A D C F 3 (4) A B F 4 (5) BD D B F 5(6) C B D A D C A F 6（多种答案） (7) C A D B F 7（多种答案）(8) BC D B F 8（多种答案） (9) B D C F 9 1.13 略第2章自测题 2.1 判断题1. √2. √3. ×4. √5. √6. √7. ×8. √9. × 10√ 2.2 选择题1．A B 2．C D 3．A 4．B 5．B 6．A B D 7．C 8．A C D 9．A C D 10.B 习题2.1解：ABC Y =1 2.2解：(a)mA234.0503.012=-=-=C CES CC BS R U V I βBS mA 1.0537.06I I B <=-=∴三极管处于放大状态，)V (711.05012=⨯⨯-=-=CB CC O R I V u β。
东北大学15春学期《数字电子技术基础Ⅰ》在线作业及满分答案（更新）
东北大学15春学期《数字电子技术基础Ⅰ》在线作业及满分
答案（更新）
东北大学15春学期《数字电子技术基础Ⅰ》在线作业及满分答案
一、单选题（共20 道试题，共80 分。
）
1. 由555定时器构成的单稳态触发器为负脉冲触发，若输入负脉冲宽度大于输出脉冲宽度时，应在输入端之前加（）。
A. 微分电路
B. 积分电路
C. 非门
D. 以上均可
正确答案：A
2. 四输入端的译码器。
其输出端最多为（）。
A. 4个
B. 8个
C. 10个
D. 16个
正确答案：D
3. 存储器是计算机系统中的记忆设备，它主要用来（）
A. 存放数据
B. 存放程序
C. 存放数据和程序
D. 存放微程序
正确答案：C
4. N个触发器可以构成能寄存( )位二进制数码的寄存器。
A. N-1
B. N
C. N+1
D.
2N
正确答案：B
5. 下列触发器中，没有克服空翻现象的是( )
A. 边沿D触发器
B. 主从RS触发器
C. 同步RS触发器
D. 主从JK触发器
正确答案：C
6. 下列逻辑电路中为时序逻辑电路的是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习中心： 院校学号： 姓名
课程名称: 数字电子基础基础 I
1 东 北 大 学 继 续 教 育 学 院
数字电子技术基础 I 试 卷（作业考核 线上2） A 卷（共 5 页）
1、（4分）用公式法化简逻辑函数C AB C B BC A AC C B A F +++=),,(。
F=A+AB+B+BC+C+AC+ABC
=（A+AB ）+（B+BC ）+（C+AC ）+ABC =A+B+C+ABC =A+B+C 2、（8分）用卡诺图法化简逻辑函数表达式F 1(A,B,C,D
)=∑m (1，3，5，9)+∑d (7，11，13)和
∑=),,,,,,,,,(),,,(
15141312111098752m m m m m m m m m m D C B A F 。
要求：（1）写出最简的与
或表达式；（2）用最少量的两输入与非门实现F
1和F 2，画出逻辑电路图。
用卡诺图求逻辑函数 F(A,B,C,D)=∑m(0,1,2,7,13,15)+∑d(3,4,5,6,8) 的最简与或表达式. F(A,B,C,D)=∑m(0,1,2,7,13,15)+∑d(3,4,5,6,8)
=[∑m(0,1,2,7)+∑d(3,4,5,6)]+[∑m(7,13,15)+∑d(5)] =A’+BD
二、(10分)将下列门电路的输出逻辑表达式或者逻辑值填写在括号中, 对CMOS 电路，图中给予标注，未加标注的为TTL 电路。
A
F 1= ( ）
F 2=( ）
F 3= ( ）。
