地下管线探测技术方案地下管线探测技术是一种非破坏性检测方法,用于确定地下管道的位置、类型和深度。

它是城市规划、建筑工程和公用设施维护等领域的重要环节。

地下管线的无标识和不准确的地图记录使得传统的地下管线探测技术受到限制。

因此,开发新的地下管线探测技术方案对现代工程建设具有重要意义。

本文将介绍几种常见的地下管线探测技术方案。

1.电磁探测技术电磁探测技术是一种常见的地下管线探测技术,它利用电磁感应原理测量地下管线。

该技术使用特殊的电磁传感器探测地下管线的电磁场,并通过信号处理和数据分析确定管线的位置、类型和深度。

电磁探测技术适用于金属管线和非金属管线的无损检测。

2.地震波探测技术地震波探测技术是一种利用地震波传播的原理来探测地下管线的方法。

该技术通过在地表上产生地震波,并利用地震仪收集地震波的信息来确定地下管线的位置和深度。

地震波探测技术适用于埋深较深的管线,如给水管道和沉积物下的管道。

3.地磁探测技术地磁探测技术是一种利用地下管线产生的磁场变化来探测地下管线的方法。

该技术通过测量地下管线周围磁场的变化来确定管线的位置和类型。

地磁探测技术适用于磁性管线,如铁管道和钢管道。

4.GPR(地下雷达)探测技术GPR是一种利用地下雷达原理来探测地下管线的方法。

它通过发射高频电磁波并接收反射信号来确定地下管线的位置、类型和深度。

GPR探测技术适用于金属和非金属管道,如电缆、地下水管、天然气管道等。

以上是几种常见的地下管线探测技术方案。

根据具体情况选择合适的技术,能够提高地下管线探测的准确性和效率,减少对地下管线的破坏和影响。

随着科技的发展和创新,地下管线探测技术将会不断完善和更新,为现代工程建设提供更好的支持。

地下管线探测施工方案

地下管线探测施工方案

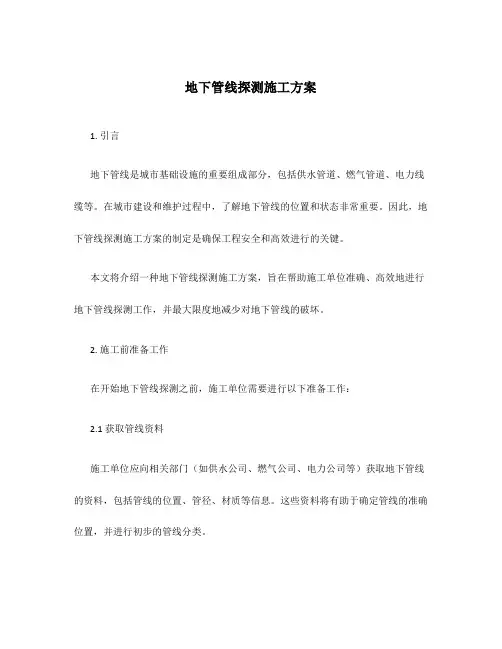

地下管线探测施工方案1. 引言地下管线是城市基础设施的重要组成部分,包括供水管道、燃气管道、电力线缆等。

在城市建设和维护过程中,了解地下管线的位置和状态非常重要。

因此,地下管线探测施工方案的制定是确保工程安全和高效进行的关键。

本文将介绍一种地下管线探测施工方案,旨在帮助施工单位准确、高效地进行地下管线探测工作,并最大限度地减少对地下管线的破坏。

2. 施工前准备工作在开始地下管线探测之前,施工单位需要进行以下准备工作:2.1 获取管线资料施工单位应向相关部门(如供水公司、燃气公司、电力公司等)获取地下管线的资料,包括管线的位置、管径、材质等信息。

这些资料将有助于确定管线的准确位置,并进行初步的管线分类。

2.2 确定探测范围施工单位应根据项目需求和管线资料确定探测范围,包括地下管线的起止点和可能存在的分支管线。

确定探测范围有助于提高施工效率并减少不必要的探测工作。

2.3 制定安全措施地下管线探测工作可能会对周围环境和设施造成影响,因此施工单位应制定相应的安全措施,包括安全围栏、警示标识等,以确保工作的安全进行。

3. 探测设备和技术地下管线探测主要依靠专用设备和技术来实现。

常用的探测设备和技术包括:3.1 电磁探测仪电磁探测仪是一种利用电磁感应原理来探测地下管线的设备。

它可以发射电磁信号,并通过接收信号的反馈来确定管线的位置。

电磁探测仪适用于探测埋深较浅的电力线缆、通讯线缆等金属管线。

3.2 地质雷达地质雷达是一种利用雷达信号来探测地下管线和土壤结构的设备。

它可以通过波速、波形等特征来判断管线的类型和深度,并生成相应的图像。

地质雷达适用于探测埋深较深的管线,如供水管道、燃气管道等。

3.3 探地雷探地雷是一种利用电阻率测量原理来探测地下管线和地质结构的设备。

它可以通过测量地下介质的电阻率差异来确定管线的位置,适用于不同材质、不同埋深的管线探测。

3.4 GPS定位技术GPS定位技术可以通过卫星定位系统确定施工设备和人员的精确位置,可配合其他探测设备用于地下管线的精确定位。

地下管线探测技术方案

地下管线探测技术方案

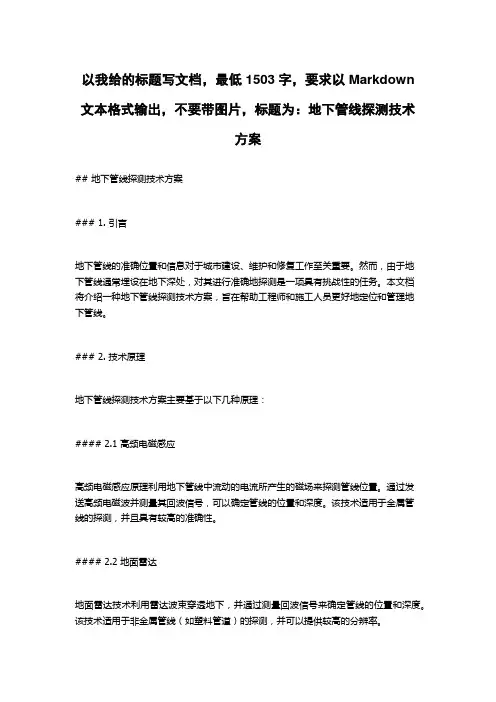

以我给的标题写文档,最低1503字,要求以Markdown文本格式输出,不要带图片,标题为:地下管线探测技术方案## 地下管线探测技术方案### 1. 引言地下管线的准确位置和信息对于城市建设、维护和修复工作至关重要。
