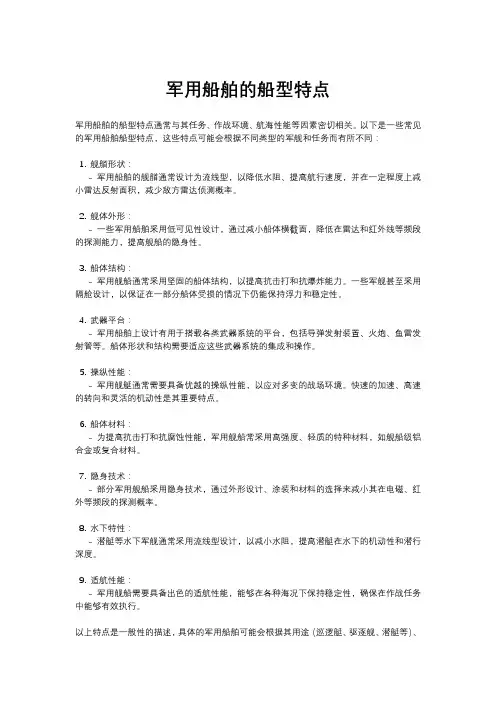

军用船舶的船型特点
军用船舶的船型特点军用船舶的船型特点通常与其任务、作战环境、航海性能等因素密切相关。
以下是一些常见的军用船舶船型特点，这些特点可能会根据不同类型的军舰和任务而有所不同：1. 舰艏形状：- 军用船舶的舰艏通常设计为流线型，以降低水阻、提高航行速度，并在一定程度上减小雷达反射面积，减少敌方雷达侦测概率。
2. 舰体外形：- 一些军用船舶采用低可见性设计，通过减小船体横截面，降低在雷达和红外线等频段的探测能力，提高舰船的隐身性。
3. 船体结构：- 军用舰船通常采用坚固的船体结构，以提高抗击打和抗爆炸能力。
一些军舰甚至采用隔舱设计，以保证在一部分船体受损的情况下仍能保持浮力和稳定性。
4. 武器平台：- 军用船舶上设计有用于搭载各类武器系统的平台，包括导弹发射装置、火炮、鱼雷发射管等。
船体形状和结构需要适应这些武器系统的集成和操作。
5. 操纵性能：- 军用舰艇通常需要具备优越的操纵性能，以应对多变的战场环境。
快速的加速、高速的转向和灵活的机动性是其重要特点。
6. 船体材料：- 为提高抗击打和抗腐蚀性能，军用舰船常采用高强度、轻质的特种材料，如舰船级铝合金或复合材料。
7. 隐身技术：- 部分军用舰船采用隐身技术，通过外形设计、涂装和材料的选择来减小其在电磁、红外等频段的探测概率。
8. 水下特性：- 潜艇等水下军舰通常采用流线型设计，以减小水阻，提高潜艇在水下的机动性和潜行深度。
9. 适航性能：- 军用舰船需要具备出色的适航性能，能够在各种海况下保持稳定性，确保在作战任务中能够有效执行。
以上特点是一般性的描述，具体的军用船舶可能会根据其用途（巡逻艇、驱逐舰、潜艇等）、任务需求和科技发展而有所差异。
美俄驱逐舰消防设计分析
美俄驱逐舰消防设计分析
朱韬;楼伟锋
【期刊名称】《船舶工程》
【年(卷),期】2004(26)4
【摘要】本文主要对美俄驱逐舰消防设计的现状进行简要介绍 ,在此基础上总结、比较了两国消防设计工作的指导思想 ,分别分析了其优缺点 ,并提出了可借鉴之处 ,供我国海军舰船消防设计人员参考。
【总页数】4页(P6-9)
【关键词】船舶;驱逐舰;消防设计
【作者】朱韬;楼伟锋
【作者单位】海军装备研究院标准规范研究所
【正文语种】中文
【中图分类】U674.74
【相关文献】
1.美俄最新驱逐舰大比拼 [J], 李杰
2.俄美驱逐舰设计特点 [J], 焦方金
3.奠基早期美俄关系的《美俄商约》与詹姆斯·布坎南 [J], 李朋; 田甜
4.美、俄驱逐舰的设计比较 [J], 周元和
5.俄美原则商定在美核电厂测试俄制燃料 [J], 戴定[1]
因版权原因，仅展示原文概要，查看原文内容请购买。
制导炮弹 欧美海军的新宠
制导炮弹欧美海军的新宠往往组合使用不同的增程技术，以实现最佳的增程效果。
增程制导弹药1994年，美国海军与得克萨斯仪器公司签订合同，开始为MK-45 Mod4型127毫米舰炮研制远程制导炮弹，即EX-171“增程制导弹药”(ERGM)。
ERGM长1．55米，重50千克，外形就像一枚导弹。
其基本设计实际源于“死眼”半主动激光制导炮弹，但采用了GPSANS复合制导和火箭助推―滑翔增程技术，据称最大射程可达111千米，精度为10-20米。
制导系统是Draper实验室研制的“低成本制导电子单元”(LCGEU)，主要由GPS 接收机、惯性传感器、信号处理器、电源、环境装置等部件组成，采用模块化设计，因此必要时可以方便地更换部件。
为了降低成本，LCGEU大量使用了廉价的民用元件，如每轴价格仅为30美元的加速度计，使得ERGM的单价基本可以实现5万美元的预定目标。
ERGM发射后沿弹道飞行，火箭发动机随后点燃。
到达弹道最高点时，制导系统控制弹头前端的鸭式舵展开，并捕捉GPS信号。
下落到合适位置时，以亚音速向目标滑翔飞行。
到达目标上方后垂直落下，以最大限度地发挥战斗部的效能。
ERGM最初选用的是子母式战斗部，内装72枚EX-1子弹药，后来改用18千克的单一式战斗部。
由于比普通的海军炮弹长，ERGM发射时需要两次装填，因此射速从最初设想的20发／分减为10发／分，但它具有所谓“多弹同时弹着”能力，即先后发射的多发炮弹通过不同的弹道和飞行时间，可在同一时间抵达目标，使一门舰炮实现多门舰炮齐射才能达成的效果。
就ERGM而言，每分钟发射的10发炮弹可在同一时间命中55千米处的目标，这意味着首次命中就能置目标于死地，不给目标留下任何逃生的机会。
如果ERGM采用10发齐射方式，可以完全覆盖450米x100米的区域。
由于射程和重量因素，ERGM发射时的炮口动能高达18兆焦(普通炮弹仅为10兆焦)，因此对火炮身管提出很高要求。
为此，美国海军特地为Mk-45Mod4舰炮加固了身管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[关键词 ]美国海军 ;干货 /弹药船 ;设计特点 [摘 要 ]通过对美国海军新型 T2AKE级干货 /弹药补给船的建造背景 、主要作战使用要求 、战术技术指标的
研究 ,分析了该船的设计思想及技术特点 ,对“综合补给船 ”研究有启示作用 。 [中图分类号 ]U674177 [文献标识码 ]A [文章编号 ]1001 - 9855 (2008) 01 - 0020 - 04
运输
10 38
海上航行补给
8 31
合计
26 100
(3)在 180 天的平时部署计划里 , T2AKE 将作 为快速战斗支援舰替补 。部署时间安排见表 4。
表 4 180天平时部署计划
任务
天数 %
港内活动 (装载货物 、补充燃油 、运货等 ) 29 16
综合补给 (装载货物 、补充燃油 、运货等 ) 29 16
21
2008年 2月 第 1期
船 舶 SH IP & BOAT
February, 2008 NO. 1
(2) 26 天战时连续部署计划需要 T2AKE 在距 离最近的地点补充装载物资 。部署时间安排见表 3。
表 3 26天战时部署计划
任务
天数 %
港内活动 (装载货物 、补充燃油 、运货等 ) 8 31
1 建造背景
美国海军第一艘 T2AKE ( T2ADC ( X) )级干货 / 弹药补给船“刘易斯和克拉克 ”号于 2003年 9月开 始建造 , 2005年交付 。目前 ,美海军已签订了建造 6 艘 T2AKE级干货 /弹药补给船的合同 ,总价值达到 18. 7亿美元 ,此外还包括再建造 6 艘 T2AKE 级干 货 /弹药补给船的选择权 。如果履行 ,最终美海军将 拥有 12艘 T2AKE级干货 /弹药补给船 ,总项目经费 将达到 37亿美元 。自 1992 年 5 艘 AE 21 /23 级军 火船开始退役起 ,美国海军后勤保障能力一直处于 下降状态 。至 1999年末 , 5艘 AO177补给油船已全 部退役 。 T2AE、T2AFS级作战储运船和老旧的快速
214 作战部署 按照美国军事海运司令部的作战周期概念 , T2
AKE在设计中考虑了 4 种典型任务想定 , 平时 2 种 ,战时 2种 。 T2AKE 为舰队提供后勤支援 ,每 12 ～15个月进行一次定期保养 。保养方式为 21 ～30 天的中期修理期或 30～45天的定期大修 ,两种方式 依次交替进行 。按照干船坞的保养需要 ,定期大修 时间也可能会延长到 60天 。在作战周期内 ,还会定 期进行为期 2周的航行维修期 。
战斗群港口访问
24 13
运输 (美国本土与战区内 )
56 31
战斗群海上航行补给
32 18
航行修理期 (港内 )
10 6
合计
180 100
(4)在 90天的战时连续部署计划里 , T2AKE将 作为快速战斗支援舰替补 。部署时间安排见表 5。
表 5 90天战时部署计划
任务
天数 %
港内活动 (装载货物 、补充燃油 、运货等 ) 12 13
运输
16 18
海上航行补给
62 69
合计
90 100
鼻艏 、艉机船型 ,满载排水水量约 41 000 t,载重量 约 16 500 t,船长 210 m ,垂线间长 199. 5 m ,宽 32. 2 m ,型深 18. 6 m ,设计吃水深 9. 12 m ,结构吃水 9. 5 m ,补给装载为 : 6 675 t干货和弹药 , 3 242 t燃油 , 200 t淡水 。80%最大持续功率下 ,航速 20 kn,续航 力 14 000 n m ile /20 kn。
2008年 2月 第 1期
[研究与设计 ]
船 舶 SH IP & BOAT
February, 2008 NO. 1
美国海军 T2AKE级干货 / 弹药船设计特点分析3
韩 涛 (海军装备研究院舰船所 北京 100073) 罗伯坤 (海军驻上海地区舰艇设计研究军事代表室 上海 200011) 朱云翔 (海军驻上海地区舰艇设计研究军事代表室 上海 200011)
( 3 )必须具有同美国舰船以及盟国舰船协同作 战的 C4 / I系统 。
( 4 )舰船装备及系统必须具备在以下条件中执 行任务的能力 :
a、开阔的海区 (海况 0～9级 )和濒海区域的作 战能力 ;
b、全天候配合战斗群作战行动的能力 ; c、独立作战行动的能力 。 (5)尽可能降低舰员数量 。 213 作战使用环境 T2AKE可在 5 级海况下为舰艇提供全天候的 补给 ,长年不间断在世界各地穿梭运输 。
2 主要使用要求分析
在作战使用中 , T2AKE 干货 /弹药补给船将作 为美国海军在海上航行中补给的短程穿梭运输船 , 用于装载干货 、食品 、冷冻物资 、备品 、燃油和军火弹
3 [收稿日期 ]2007 - 7 - 5 [作者简介 ]韩 涛 (196413 - ) ,男 ,汉族 ,北京人 ,高级工程师 ,从事船舶论证工作 。 罗伯坤 (196818 - ) ,男 ,汉族 ,浙江人 ,工程师 ,从事舰船动力设计研究工作 。 朱云翔 (196411 - ) ,男 ,汉族 ,江苏人 ,高级工程师 ,从事舰船总体设计研究工作 。
正如有关资料介绍的那样 , T2AKE将在能力上 取代 T2AE 26“基拉维厄 ”级军火船 , T2AFS 1“火星 ” 级和 T2AFS 8“天狼星 ”级作战储运船 ;与 T2AO 187 “亨利 ·凯泽号 ”油船配合 , T2AKE 可替代 AOE 1 “萨克拉门托 ”级快速战斗支援舰 。该船不但能够 同时为作战舰艇补给弹药 、备件 、食品等干货 ,还可 以补给一定的液货 。因此 ,该型船既可承担穿梭补 给任务 ,还可与补给油船配合使用 ,承担岗位船任 务 ,也可以承担作战储备船的任务 。同时 ,减少了美 国海军穿梭弹药 /干货补给船型号 ,批量建造 ,便于 保障支援和作战部署使用 。
(2)补给 ,为战斗群的作战舰船提供直接的后 勤支援 。
(3)为非作战行动提供支援 。 212 设计要求
(1)在大幅缩减国防预算的情况下 ,以绝对最 低化的成本建造该船 。
(2)必须能够迅速投入生产 ,最大程度的缩短 从概念论证到交付海军使用的时间周期 。设计上具 有一定的灵活性 ,能够根据需要进行修改 。
On design character istics of US Navy T2AKE cla ss dry cargo /amm un ition sh ip
Han Tao Luo Bokun Zhu Yunxiang
Keywords: US Navy; dry cargo / amm unition ship; design characteristics Abstract: Through study on construction background, main com bat emp loyment requirem ent, tactics technique target, this article analyzes the design theory and technical characteristics, which m ay be beneficial to the research on“comp rehensive supp ly ship ”.
补 给 货 舱 为 两 个 多 用 途 干 货 /弹 药 舱 (19 717 m3 ) ,一个冷藏舱 ( 6 555 m3 ) ,三个特种设 备和维修备件舱 ( 5 075 m3 ) ,五个燃油舱和一个溢 油舱 , 两个淡水舱 (液货舱总容积 3 729 m3 ) ,货物 转运间 (2 752 m3 ) ,车间及储藏室 ( 2 574 m3 ) 。主 甲板设补给物资转运区 ,补给物资输转通道从艏楼 至直升机起降平台纵向贯通全船 , 01甲板也可用来 堆放补给集装箱 。左舷设三个横向干货补给站 ,一 个横向液货补给站 ,右舷设二个横向干货补给站 ,一 个横向液货补给站 ,船艉设一个垂直补给站 ,采用美 国 STREAM 标准横向干 /液货补给装置 ,设飞机起 降平台和机库 ,可搭载 2架 CH 246补给直升机或民 用直升机 。设 4 台 5 t起重机 ,用于码头和锚泊补 给 。设 8部货物升降机 ,用于补给物资的输转 。设 模块化货物存储和处理系统 。
(1) 90天平时部署计划想定中指出 , T2AKE每 返回母港补充装载一次后 ,可为 2 个航母战斗群提 供后勤支援 ,详见表 2。
表 2 90天平时部署计划
任务
天数 %
港内活动 (装载货物 、补充燃油 、运货等 ) 21 23
运输
17 19
海上航行补给
38 42
航行维修期
14 16
合计
90 100
20
美国海军 T2AKE级干货 /弹药船设计特点分析
图1ห้องสมุดไป่ตู้
图2
药等 ,为美国海军快速战斗支援舰提供再补给 ;作为 可选任务 , T2AKE还可在战斗群中与 T2AO 补给油 船协同行动 ,可提供相当于 AOE 1 /6级快速战斗支 援舰的补给能力 ,为舰队提供直接的后勤支援 。 211 使命任务
(1)穿梭补给 ,从盟国港口或海上专用商船运 送集装箱货物 (弹药 、食品 、燃油 、维修备件 、军需物 资和消耗性物资及材料 ) ,为快速战斗支援舰和其 他海军舰船提供后勤补给 。
