热镀锌板镀层表面缺陷分析及处理方法_张欣
热镀锌带钢表面缺陷及解决措施
热镀锌带钢表面缺陷及解决措施一、锌粒：在热镀锌带钢表面上分布有类米粒的小点，习惯上称为锌粒。
锌粒缺陷大致可分两种：1.一种是带钢上下表面粘附大量颗粒状，在带钢局部增加了锌层厚度，造成表面粗糙不平，既不美观而对使用有害俗称锌粒。
表现形式有两种，其一颗粒较大的锌粒，成份主要是铁—锌化合物，也就是底渣，造成这种缺陷的原因是锌锅中底渣过多上浮，粘到钢板表面所引起的。
其二颗粒较小的锌粒，成份主要是铁—锌—铝化合物，也就是自由渣，造成这种缺陷的原因是锌锅中自由渣过多粘到钢板表面所引起的。
解决的方法：(1)合理的控制锌液温度450℃—470℃与带钢入锌锅温度480℃—490℃。
前者的目的是最大限度减少带钢表面铁的溶解度，后者是加速F2AL5层的形成。
(2)严格控制锌液中的化学成份，向锌锅中合理添加合金锭，保证锌液Al的百分含量在0.18～0.22%。
其目的一方面是稳定的锌液化学成份有利F2AL5层的形成，另一方面是锌液中过饱和的铁首先与足够量的铝结合形成铁—锌—铝化合物，也就是自由渣，以减少底渣的形成。
(3)提高原料表面清洁度，减少故障停机次数。
提高原料表面清洁度是为了在正常生产中最大限度减少带钢表面带入锌锅的“脏物”。
故障停机次数在很大程度上决定锌液中铁含量的多少，由于退火炉没有带钢停机防氧化功能，停机后炉内带钢表面大量氧化，启车后被带入锌锅，使锌液中铁含量急速增加。
同时停机后带钢长时间停留在锌液中使F2AL5层遭到破坏铁会大量溶入锌液中。
而在正常生产条件下大量的铁是无法形成自由渣的，这时就会直接形成底渣。
故障停机的随机性和停机时间的不确定性使提前和临时添加铝变得可操作性不强。
减少故障停机次数和时间是解决问题的根本办法。
(4)及时清理表渣及定期清理底渣。
2.另一种是生产1.4mm规格以上的镀锌板，在带钢两边部出现锌粒缺陷。
造成这种缺陷的原因主要是由于机组速度低、锌液流入锌锅时多集中在边部、边部冷却快、带钢与气刀喷嘴不平行且呈凹形等原因造成了厚规格边部易出现锌粒缺陷。
镀锌板生产中的常见缺陷问题及处理
镀锌板生产中的常见缺陷问题及处理作者：孙炬来源：《环球市场》2019年第14期摘要：为满足镀锌板生产质量要求，对冷轧热镀锌生产工艺进行的不懈的探索，对镀锌板生产中的常见缺陷问题进行了总结和分析，并提出了相关的解决措施。
关键词：冷轧热镀锌;镀锌板;常见缺陷;处理措施随着近年来我国加工制造业的不断发展，汽车、船舶、家电等行业对高品质镀锌板的需求量越来越大，对其表面质量要求越来越严格。
一是要求镀锌板无划伤、锌渣、轧痕等缺陷;二是要求镀层均匀，表面平坦，没有厚边缺陷和气刀条痕缺陷，且在涂漆后漆膜光亮，即所谓的高鲜印性。
为满足镀锌板生产质量要求，我厂技术人员对冷轧热镀锌生产工艺进行的不懈的探索，对镀锌板生产中的常见缺陷问题进行了总结和分析，并提出了相关的解决措施。
冷轧镀锌板是目前市场中较为炙手可热的板带产品，具有强度高、耐腐蚀性强、外观好，且易于焊接、涂装和加工成形的优点，被广泛应用于汽车、机械、建筑、家电等行业，具有广阔的市场前景。
邯钢冷轧连续热镀锌机组由VAI公司设计，采用美钢联法退火工艺，是华北地区最为先进的镀锌生产线之一，可生产多种规格的高质量热镀锌钢带。
其主要生产工艺流程包括：开卷机开卷→窄搭接焊接→清洗→入口活套→退火→镀锌→气刀调厚→光整拉矫→钝化处理→出口活套→卷曲。
镀锌板产品生产工艺流程较长，影响质量的因素较多，比如锌锅辊装配精度、锌液成分变化、气刀喷吹以及设备运行状况等，都会对镀锌板表面质量带来或多或少的影响，造成划伤、锌渣粘钢、厚边、条痕等等质量缺陷。
现针对热镀锌板生产中的常见质量问题及处理措施介绍如下：1.划伤。
划伤是影响镀锌板质量的主要缺陷，镀锌板外层致密的锌膜是板材防腐防锈的关键，如果镀锌板表面出现划伤的话，不仅会影响板材的外观，同时也会使锌层遭到破坏，抗腐蚀性能降低。
镀锌板划伤按照原因的不同可分为原料划伤和工序中划伤。
（1）原料划伤。
原料划伤是指镀锌原料冷轧基板存在的划伤，多是由于轧机卷曲原因产生，由于划伤处的锌铁反应较为活跃，经过热镀锌后，基板划伤缺陷将更加明显。
连续热镀锌板的表面色差及消除办法

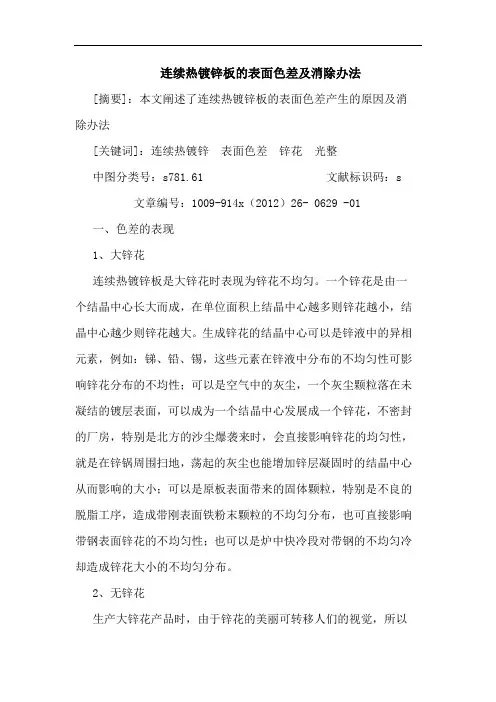

连续热镀锌板的表面色差及消除办法[摘要]：本文阐述了连续热镀锌板的表面色差产生的原因及消除办法[关键词]：连续热镀锌表面色差锌花光整中图分类号：s781.61 文献标识码：s 文章编号：1009-914x（2012）26- 0629 -01一、色差的表现1、大锌花连续热镀锌板是大锌花时表现为锌花不均匀。
一个锌花是由一个结晶中心长大而成，在单位面积上结晶中心越多则锌花越小，结晶中心越少则锌花越大。
生成锌花的结晶中心可以是锌液中的异相元素，例如：锑、铅、锡，这些元素在锌液中分布的不均匀性可影响锌花分布的不均性；可以是空气中的灰尘，一个灰尘颗粒落在未凝结的镀层表面，可以成为一个结晶中心发展成一个锌花，不密封的厂房，特别是北方的沙尘爆袭来时，会直接影响锌花的均匀性，就是在锌锅周围扫地，荡起的灰尘也能增加锌层凝固时的结晶中心从而影响的大小；可以是原板表面带来的固体颗粒，特别是不良的脱脂工序，造成带刚表面铁粉末颗粒的不均匀分布，也可直接影响带钢表面锌花的不均匀性；也可以是炉中快冷段对带钢的不均匀冷却造成锌花大小的不均匀分布。
2、无锌花生产大锌花产品时，由于锌花的美丽可转移人们的视觉，所以有一些镀锌缺陷能躲在漂亮的锌花中不易被人发现。
但是生产无锌花产品时，热镀锌的一切缺陷都暴露无遗。
所以无锌花产品要获得均匀一致的外观是非常困难的。
热镀锌镀层永远不会有电镀锌镀层那么均匀；而且随着原板表面的凹凸不平，镀层表面也会跟随产生起伏；再有镀锌板出锌锅之后，由于其边沿散热快，造成镀板横向温度分布不均，则使氧化膜厚度也产生了差异。
上述的镀层厚度不均、镀层的高低起伏、氧化膜厚不同，都会造成光的折射差异，这就表现出了无锌花镀层表面的色差。
由此可见，无锌花镀锌板表面产生色差是必然的趋势。
要想获得均匀一致的外观必须通过光整工序来实现。
二、解决无锌花热镀锌板色差的途径通过光整工序可以解决无锌花热镀锌板表面的色差问题。
因为热镀锌板的镀层厚度没有电镀锌层那么均匀，实际上往往呈现出凹凸不平的外貌，通过光整机轧平表面再出一定的粗糙度，就获得了均匀一致的银灰色外观。
浅谈热镀锌表面缺陷分析及控制
浅谈热镀锌表面缺陷分析及控制对热镀锌层表面的缺陷原因进行了分析，并根据生产实践提出一些控制表面缺陷的方法。
标签：热镀锌；镀层缺陷；缺陷控制热浸镀锌是提高钢铁抗大气腐蚀性能的有效方法之一，因其镀层性能优良、使用寿命长、作为保护层基本不维护而被广泛应用于输电铁塔、微波塔、高速公路护栏、路灯杆、电力金具等长期室外暴露的钢铁制件的防腐蚀。
热镀锌层表面有许多常见质量缺陷如漏镀、条状羽毛白花纹、镀层超厚、粗糙、灰暗、泪痕条纹、龟裂纹、晶体状凸起纹、“白锈”等，其影响因素较多，且控制相对较难。
对此，可以从加强工艺控制着手，辅以必要的工艺措施，以提高热镀锌表面质量。
下面就热镀锌层表面缺陷原因及控制方法进行分析：1、表面预处理表面预处理不好是造成漏镀（露铁）的主要原因。
钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀（露铁）。
另一种情况则是因酸洗过程中酸洗件比较集中、堆放密集、重量大等因素，造成欠酸洗和夹线，或因酸洗浓度过高使酸盐沉淀于表面、沟槽之中，不水洗或水洗不彻底，也很容易形成漏镀、虚镀现象。
再者，因溶剂老化、失效，加之在烘干过程中没有及时将工件摆开，或烘干时间较长使钢件表面出现二次微氧化、形成酸性铁盐覆盖在表面上时，也极易出现漏镀，特别是在相对湿度较大的气候和大雾天气时较为常见。
此种情况往往容易被忽视。
此外，采用溶剂热镀锌时，最常用的ZnCl2与NH4Cl混合水溶液的配比不正确时，没有形成共晶点，特别是在浓度过高的情况下，在支撑板焊接角缝圆形孔内极易出现夹灰性漏镀。
2、镀锌层厚度不够镀锌层厚度达不到标准要求将直接影响产品的使用寿命。
镀锌层厚度不够的原因如下。
（1）锌液温度的影响。
当锌液的温度低于430℃时，锌铁扩散速度低，不易生成足够的铁锌合金层，整个镀层就薄；当温度在460℃时锌层增厚，当温度继续升高，锌液变稀，锌层又变薄。
连续热镀锌产品表面锌渣缺陷的分析与防治
连续热镀锌产品表面锌渣缺陷的分析与防治王振国（河钢邯钢有限公司，河北 邯郸 056000）摘 要：在热镀锌板材生产中，表面残存的锌渣颗粒是比较常见的质量缺陷，对产品表面平整度和光泽度有很大影响，而且锌渣颗粒脱落后，该处表面也很有可能成为板材的腐蚀点。
因此，锌渣缺陷也是热镀锌产品表面质量控制的重点。
关键词：热镀锌；表面质量；锌渣缺陷；防治中图分类号：TG174.44 文献标识码：A 文章编号：11-5004（2020）04-0088-2收稿日期：2020-02作者简介：王振国，男，生于1986年，汉族，河北邯郸人，本科，助理工程师，研究方向：带钢连续热镀锌。
热镀锌产品以其表面光泽平整、强度高、耐腐蚀性好的诸多优点在加工制造业生产中广泛应用，是汽车板、家电板等中高端产品的首选。
有着广阔的市场前景和极高的产品附加值，是企业重要的利润点。
在热镀锌板材生产中，表面残存的锌渣颗粒是比较常见的质量缺陷，对产品表面平整度和光泽度有很大影响，而且锌渣颗粒脱落后，该处表面也很有可能成为板材的腐蚀点。
因此，锌渣缺陷也是热镀锌产品表面质量控制的重点。
本文从热镀锌产品生产实践入手，分析了表面锌渣缺陷的成因，并提出了相关防治措施。
1 热镀锌产品表面锌渣缺陷的原因分析锌渣缺陷是热镀锌带钢表面的大小不一的米粒状凸点，会导致带钢表面粗糙不平。
冲压前渣体在原板上可见，冲压后由于渣体延伸，会在带钢表面形成放大的疤状缺陷。
带钢表面锌渣通常呈线状、点状或蜂窝状分布，电镜扫描观察锌渣缺陷处与正常部位并无明显接线，成分分析主要为铁氧化物。
由此可初步判断锌渣主要是由于带钢出锌锅时，表面粘附较多的锌铁化合物锌渣所致，与锌液洁净度、带钢表面洁净度有以及一些工艺环节操作不当有很大关系。
根据其形成机理锌渣缺陷可分为基板氧化物型、锌渣粘附型、气刀喷吹型、乳化液残留型等类型。
从生产工艺角度考虑，形成锌渣缺陷的原因主要有以下：（1）锌液温度的波动。
一般情况下，较多和较大的锌渣颗粒会沉浸在锌锅底部，但是当锌锅中锌液冷热不均时，锌液会产生对流的现象，导致底部锌渣泛起并悬浮在锌液中层和面层，影响锌液的洁净度；特别是涌入到炉鼻子内的锌渣更难有效排除。
热镀锌带钢表面缺陷检查
热镀锌带钢表面缺陷检查一、热镀锌缺陷镀锌缺陷是由于设备运转失常或者操作控制不良造成的。
此类缺陷一般可以排除，常见的有下列几种（一）锌粒在热镀锌板面上分布有类似米粒的小颗粒，习惯上称为锌粒。
它造成表面粗糙不平，不仅妨碍美观，而且对使用也有害。
通过r 射线显微组织分析和电子探针分析都确定锌粒实际是铁锌化合物。
形成锌粒的主要原因是：1）底渣过多被机械搅动而浮起，从而伴随锌液粘附在镀锌板面上。
2）锌液温度过高，例如超过470℃时，使底渣浮起。
3）锌液中铝（Al）含量过高时，会降低铁在锌液中的溶解度（锌液中的铝含量低于15%时，铁的溶解度为0.03）。
此外，铝对铁有较大的亲合力，这样铝就会紧紧地拉住铁，阻止锌渣下沉而悬浮于锌液中。
消除锌粒缺陷的措施有：1）按时捞取底渣，使底渣与沉没辊之间的距离不小于200毫米。
根据经验，用铁锌锅时，每生产5000吨镀板，需要捞取一次底渣，用感应加热锌锅时，每生产60000吨，捞取一次底渣。
2)降低锌液温度，使其保持在440~450℃。
3）缩短镀锌原板的库存时间，减轻带钢表面的氧化。
4）降低锌液中铝含量，使铝含量保持在0.1%左右。
5）降低带钢入锌锅温度，使之维持在460℃左右。
（二）厚边当热镀锌带钢边沿的锌层比中部的锌层厚时，就是厚边缺陷。
这种缺陷对带钢的卷取特别有害，因为在张力卷取时，边部厚就拉力大，所以易把边部拉长，进而形成浪边缺陷。
根据经验，厚边既可在高速下形成，称为高速厚边；也可在低速下（带钢速度低于60米/分）形成，称为低速厚边。
而在相同的条件下窄带钢比宽带钢更易形成厚边缺陷。
高速厚边主要是由于气刀的角度调整不佳，造成对吹，形成扰流而产生的。
适当调整气刀角度即可排除此缺陷。
带钢运行速度低于60米/分时，就可能产生厚也缺陷。
特别是当带钢速度降到30米/分以下时，由于喷嘴两端的气流向外散失一部分，这样即减小了边部气流的冲量，造成边部刮锌量比中部小，所以形成厚边缺陷。
热镀锌表面亮点缺陷分析及控制
热镀锌表面亮点缺陷分析及控制摘要：热镀锌是一种常见的防腐涂层工艺，在工业生产中被广泛应用。
热镀锌表面的亮点缺陷是影响产品质量的重要因素之一。
本文对热镀锌表面的亮点缺陷进行了详细的分析和控制，包括缺陷形成机制、影响因素、检测方法和控制措施等方面的内容，并提出了未来研究的展望。
关键词：热镀锌、亮点缺陷、形成机制、影响因素、检测方法、控制措施正文：一、热镀锌表面亮点缺陷的形成机制热镀锌表面的亮点缺陷是由于锌液滴在钢板表面停留时形成的一种局部高亮度区域。
在镀锌过程中，锌液滴在钢板表面停留的时间是非常短暂的，一般在几十毫秒的时间内，因此热镀锌表面的亮点缺陷只发生在短暂的时间内。
在短暂的时间内，锌液滴会发生各种物理化学反应，形成不同形态的亮点缺陷，包括欧姆变色、凸起、凹陷、斑点等。
二、热镀锌表面亮点缺陷影响因素热镀锌表面亮点缺陷的形成不仅与镀锌工艺参数有关，还与钢板材质、表面质量、表面处理、气氛等因素有关。
其中，钢板表面质量是影响镀层质量的重要因素之一。
钢板表面的油污、氧化物和锈蚀等物质会影响锌液滴的形态和流动性，进而影响热镀锌表面的亮点缺陷。
表面处理和气氛的质量也会影响亮点缺陷的形成。
三、热镀锌表面亮点缺陷的检测方法热镀锌表面亮点缺陷的检测方法包括目视检查、显微镜检查、金相分析和电子显微镜分析等方法。
其中，显微镜和电子显微镜分析是目前比较常用的方法。
四、热镀锌表面亮点缺陷的控制措施热镀锌表面亮点缺陷的控制措施包括选用优质的钢板、提高表面质量、控制气氛质量、优化镀锌工艺参数等方面。
要控制热镀锌表面的亮点缺陷，需要将不同的控制措施结合起来，达到系统性、综合性的控制效果。
五、未来研究展望热镀锌表面亮点缺陷的控制是热镀锌工艺研究的一个重要方向。
未来的研究可以从以下几个方面入手：研究亮点缺陷的形成机制和影响因素；开发新的表面处理技术和气氛控制技术，提高表面质量和气氛稳定性；研究镀锌工艺参数与亮点缺陷的关系，以及优化工艺参数，控制亮点缺陷的形成。
热镀锌板镀层表面缺陷分析及处理方法
近年来，随着科学技术的不断发展，热镀锌基本的
表 面 质 量 得 到 明 显 提 升 ， 同 时 热镀 锌 钢 板相 应 镀 层 表
塞 。若是产生气刀条痕应该在焊缝迅速打开气刀 ，应用
专业 设备 完成 清理 。
面 质 量也 得 到一 定改 进 。但 是 ，对 于 生产 汽车 所应 用 的
１ ． ３ 漏 镀点
熔或是半 固化状态 ，铜 丝凹坑难 以被 附近 的镀 层拉平 。
２ 处理 热镀 锌板 层 面缺 陷的措施
２ ． １ 处理锌锅辊划伤措施
应 该 把锌 锅 的 曲张 力合 理调 大 ，从 而加 大传 动 摩擦 力 。 同时还应 该 适宜 提升 锌液 的 问题 ，科 学提 升锌 液 中 的铝 与锑 含 量 ，在一 定程 度 上减 小铁 的含 量 ，从而 便 于
差 ，就要 及 时把 气刀 间距 进 行调 大 ，并且 经 过对 张力 和
有效减小锌液黏稠度，加强锌液 自身的流动性，进而加
强锌 锅辊 的传 动 性 。除此 之 外 ，针对 黏在 锌锅 辊 中 的锌
渣 ，应
稳 定 辊完 成合 理 调节 ，确 保 带钢 可 以在气 刀 喷嘴 的 中间 获取 一个 相对 良好 的平直 度 ，避 免带 钢 的刮 气刀产 生 堵
线速度 出现较大变化时气刀的压力发生突然变化，导致
锌 液 飞溅 ，从 而 堵塞 气刀 ，或 是 气刀距 离 带钢 的 间距相
对 比较小 ，而 且 来料 瓢 曲和 带钢 的受 热不 均 匀及带 钢 的
张力 过小 等都 会 导致 带钢 的刮 气 刀产 生堵 塞 ，从而 出现
条痕。对此，工作人员应该在生产线的升降度过程 中有 效控制幅度，同时注重来料的板形，若是板形相对 比较
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年第21期（总第336期）
NO.21.2015 ( Cumulativety
NO.336)
近年来，随着科学技术的不断发展，热镀锌基本的表面质量得到明显提升，同时热镀锌钢板相应镀层表面质量也得到一定改进。
但是，对于生产汽车所应用的面板而言，要求热镀锌钢板必须不存在缺陷，因此存在一定技术难度。
其中机械划伤等相关基板表面问题比较容易透过镀层展现出来，同时基板的表面若是清洗不干净，也会严重影响镀层反应，同时产生漏镀点等多种镀层问题。
对此，分析与研究热镀锌板镀层表面缺陷和处理方式有着深远意义。
1 热镀锌板镀层的表面缺陷
1.1 锌锅辊引发的划伤
锌锅辊造成的划伤为镀锌产品划伤的重要原因，其占据划伤问题的大部分。
一般情况下，锌锅辊主要由沉没辊和校正辊及稳定辊构成，其处在锌液中比较特殊的位置，并不利于设置电机实现传动，对此许多锌锅辊都是被动辊，主要利用钢表面和锌锅辊的棍面间摩擦力实现锌锅辊和带钢的同速转动。
但是因为锌液的成分发生变化与锌锅辊的应用等相关要素的影响，导致带钢和沉没辊间由于传动摩擦力不足产生相对滑动，进而使锌锅辊出现划伤问题。
1.2 气刀条痕问题
若是气刀喷嘴出现局部堵塞时，就会使带钢相应位置的锌层过后，产生条痕。
条痕的产生一般是由于生产线速度出现较大变化时气刀的压力发生突然变化，导致锌液飞溅，从而堵塞气刀，或是气刀距离带钢的间距相对比较小，而且来料瓢曲和带钢的受热不均匀及带钢的张力过小等都会导致带钢的刮气刀产生堵塞，从而出现条痕。
对此，工作人员应该在生产线的升降度过程中有效控制幅度，同时注重来料的板形，若是板形相对比较差，就要及时把气刀间距进行调大，并且经过对张力和稳定辊完成合理调节，确保带钢可以在气刀喷嘴的中间获取一个相对良好的平直度，避免带钢的刮气刀产生堵塞。
若是产生气刀条痕应该在焊缝迅速打开气刀，应用专业设备完成清理。
1.3 漏镀点
漏镀点主要指热浸镀的过程中不完全浸润所出现的未镀区域。
在进行热镀锌的过程中，唯有彻底消除基板轧制的氧化铁皮和氧化物及清洗液，同时露出相对清洁的基板表面，才可以确保良好的浸润性。
一般状况下，轧钢厂会在A1的含量超出0.2%锌液里生产汽车的外覆盖件。
而在此种锌锅中所生产的热镀锌钢板相对光亮，可是锌液达到A1的含量时，为了能够获取良好的浸润性，对于基板表面的清洁度有着更为严格的要求。
强度相对较高的钢板通常存在C、P和Si等相关合金元素，同时这些合金元素在进行热处理的过程中有可能发生偏析，从而在钢板的表面形成氧化物。
对此，基板含有的Si会导致出现更多的漏镀点，严重影响浸润性。
1.4 凹坑
凹坑缺陷位置的镀层要比附近镀层薄许多，其由正在凝固的镀层通过气刀与小锌化装备时遭受磨损导致的。
在形貌角度判断而言，凹坑主要是因为小锌化设备形成小液滴的冲击造成的。
在镀层通过气刀过程中，固态颗粒会被空气从镀层里吹出来，因为这时镀层已经呈现软熔或是半固化状态，铜丝凹坑难以被附近的镀层拉平。
2 处理热镀锌板层面缺陷的措施
2.1 处理锌锅辊划伤措施
应该把锌锅的曲张力合理调大，从而加大传动摩擦力。
同时还应该适宜提升锌液的问题，科学提升锌液中的铝与锑含量，在一定程度上减小铁的含量，从而便于有效减小锌液黏稠度，加强锌液自身的流动性，进而加强锌锅辊的传动性。
除此之外，针对黏在锌锅辊中的锌渣，应该利用浸没辊刮刀和铲刀进行有效处理。
2.2 选取润滑性较好的轧制油
选取性能相对较好的轧制油配置乳化液。
而乳化液
热镀锌板镀层表面缺陷 分析及处理方法
张 欣
（中国能源建设集团鞍山铁塔有限公司，辽宁鞍山 313000）
摘要：目前，热镀锌钢板的镀层表面存在许多缺陷，比如说波纹和条纹及气刀条痕等多种问题。
文章通过深入分析热
镀锌板镀层表面缺陷产生的主要原因，制定了有效的处理方案，同时明确指出未来热镀锌板镀层的主要发展趋势。
关键词：热镀锌板；镀层；表面缺陷；气刀划痕；漏镀点 文献标识码：A
中图分类号：TG355 文章编号：1009-2374（2015）21-0043-02 DOI：10.13535/ki.11-4406/n.2015.21.022
- 43 -
通常要具备较强的“离水展示性”，也就是在一定条件基础上，具有排出水析出油等作用。
在进行冷轧时，乳化液会遭受高压和剪切力及温度升高等多种要素的影响，从而出现相转变，导致油从乳化液里析出，同时在辊缝位置产生一层润滑油膜，发挥润滑的作用。
另外，在高温环境影响下，因为水分气化带走大部分热量，还发挥着冷却作用。
若是乳化液并不具备上述性能，就导致轧制辊缝位置高温破乳不充分，从而产生的润滑油膜也不健全，加大摩擦力，导致大部分铁粉进入乳化液中，不但造成乳化液与钢板表面的污染，还加大了轧辊的消耗，有时轧制也难以正常进行。
2.3 避免锌花产生的对策
针对汽车用板而言，和锌花有关的表面粗糙度与晶体取向差异严重影响着钢板涂装之后的外观。
对此，对于暴露的汽车面板一定要利用锌花相对较小的热镀锌钢板。
而锌花的尺寸会在Zn液里Pb与Sb质量浓度不断加大下而增大，同时在Zn镀层的凝固速度不断加大下而减小，一般情况下GI钢板的表面通过的水溶液浸蚀过后，要严格控制锌花的大小。
日本的某企业连续热镀锌线，是把Zn液里的Pb含量降低至最小程度，同时严格控制与管理锌锅上方冷却速度，可以生产处拥有细微锌花的钢板。
除此之外，在大型的带钢连续热镀锌的工艺生产线中，应用向液态锌层方面喷吹水和水蒸气或是水与空气混合物的手段，也能够获取细微的锌花。
若是含有大部分水雾的细小水滴滴在锌液层的表面中，就会导致晶核增多，同时加快锌液层的凝固，在一定程度上降低锌液层中晶体成长时间，进而获取细小锌花结晶。
2.4 加强清洗
强化清洗主要包含碱液刷洗与电解脱脂，能够有效清除冷轧带钢中表面铁血与油污等多种杂质，在生产表面质量要求相对比较高与镀层黏附性需求大镀锌产品中发挥关键作用。
对于新建的热镀锌机组而言，其主要包含了碱液浸洗和电解清洗与热水刷洗等，能够把带钢表面相关残油与残炭总量有效控制在20mg/m2之下，从而满足热镀锌外板对于清洗质量的需求。
除此之外，应用具备磨粒刷辊，在清洗的过程中要完成带钢表面的研磨，可以有效提升GA产品的镀层附着力。
比如说，浦项的4号热镀锌机组应用双清洗系统，不仅正常入口活套之前要进行预清洗，在带钢出入口活套之后也要完成电解清洗。
清洗段一定要建立在入口活套之前，还可以建立在入口活套之后，从而实现匀定速度强化清洗。
2.5 研究方向
针对锌液的成分改进与稀土等相关微量元素加入所造成的影响进一步研究。
同时镀锌板表面的粗糙度控制作为优质热镀锌产品的重要技术，日后不但应该针对平整工艺参数等完成深入研究，还应该对平整机的工作辊径和表面粗糙镀等造成的影响进行深入研究分析。
3 结语
综上所述，通过对热镀锌板镀层表面缺陷的分析，比如说锌锅辊引发的划伤、气刀条痕、漏镀点等问题，在实践研究过后制定相应的措施，如选取润滑性较好的轧制油、加强清洗、避免锌花产生等。
经过大量的实践证明，热镀锌板镀层采用一定措施之后，有效确保了热镀锌板的整体质量。
参考文献
[1] 刘文栋，欧阳承祝，许强．邯钢冷轧镀锌板生产中缺
陷产生及解决方法[J]．上海金属，2010，（5）. [2] 李建英，齐长发，姚连胜．热镀锌用锌锅的发展及镀
锌工艺控制[J]．河北冶金，2013，（3）.
[3] 李九岭，郑洪道，汪晓林．冷轧带钢表面污染物及其
对热镀锌的影响[J]．武钢技术，2012，44（3）. [4] 董安平，疏达，王俊，等．交变磁场作用下热镀锌
液中锌渣的分离[J]．上海交通大学学报，2013，41（10）.
作者简介：张欣（1978-），女，辽宁鞍山人，中国能源建设集团鞍山铁塔有限公司工程师。
（责任编辑：陈 倩）
- 44 -。
