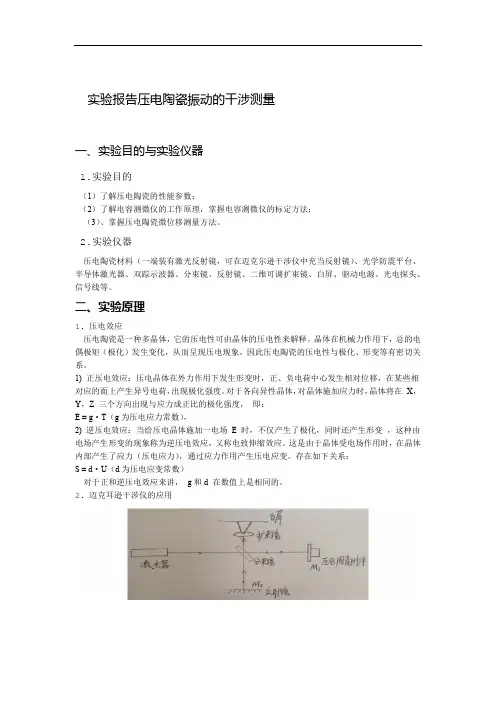

实验报告压电陶瓷振动的干涉测量一、实验目的与实验仪器1.实验目的（1）了解压电陶瓷的性能参数；（2）了解电容测微仪的工作原理，掌握电容测微仪的标定方法；（3）、掌握压电陶瓷微位移测量方法。
2.实验仪器压电陶瓷材料（一端装有激光反射镜，可在迈克尔逊干涉仪中充当反射镜）、光学防震平台、半导体激光器、双踪示波器、分束镜、反射镜、二维可调扩束镜、白屏、驱动电源、光电探头、信号线等。
二、实验原理1. 压电效应压电陶瓷是一种多晶体，它的压电性可由晶体的压电性来解释。
晶体在机械力作用下，总的电偶极矩（极化）发生变化，从而呈现压电现象，因此压电陶瓷的压电性与极化、形变等有密切关系。
1) 正压电效应：压电晶体在外力作用下发生形变时，正、负电荷中心发生相对位移，在某些相对应的面上产生异号电荷，出现极化强度。
对于各向异性晶体，对晶体施加应力时，晶体将在X，Y，Z 三个方向出现与应力成正比的极化强度，即：E = g·T（g为压电应力常数），2) 逆压电效应：当给压电晶体施加一电场E 时，不仅产生了极化，同时还产生形变，这种由电场产生形变的现象称为逆压电效应，又称电致伸缩效应。
这是由于晶体受电场作用时，在晶体内部产生了应力（压电应力），通过应力作用产生压电应变。
存在如下关系：S = d·U（d为压电应变常数）对于正和逆压电效应来讲，g和d 在数值上是相同的。
2. 迈克耳逊干涉仪的应用迈克耳逊干涉仪可以测量微小长度。
上图是迈克耳逊干涉仪的原理图。
分光镜的第二表面上涂有半透射膜，能将入射光分成两束，一束透射，一束反射。
分光镜与光束中心线成45°倾斜角。
M 和M 为互相垂直并与分束镜都成45°角的平面反射镜，其中反射镜M后121．附有压电陶瓷材料。
由激光器发出的光经分光镜后，光束被分成两路，反射光射向反射镜M（，附压电陶瓷）1透射光射向测量镜M（固定），两路光分别经M、M 反射后，分别经分光镜反射和透射212后又会合，经扩束镜到达白屏，产生干涉条纹。
利用迈克尔逊干涉仪研究压电陶瓷的动态特性
利用迈克尔逊干涉仪研究压电陶瓷的动态特性通过对迈克尔逊干涉仪光路的调整，使光电探头的响应电压与三角波驱动电压的频率一致且峰-峰值最大。
这样不断改变驱动电压就可准确的找到响应电压、伸长位移量随驱动电压的关系。
标签：迈克尔逊干涉仪;压电陶瓷;峰-峰值;伸长位移引言压电材料具有压电效应和逆压电效应，在外加电场作用下，逆压电效应将使压电材料发生形变，通过控制驱动电压，压电材料能实现精密的位移输出，可获得较高的位移分辨率。
同时，压电材料输出具有频率响应高，动态反应快，性能稳定，不发热，不产生噪声及受外力干扰小等优点。
目前对逆压电效应的静态特性研究较多，而对动态特性研究相对较少，且测量的设备装置较复杂，响应电压、伸长位移量随驱动电压的变化关系也无准确的定量描述[1]。
然而随着压电陶瓷在光盘驱动器、计算机硬盘驱动器、光通信器件等动态控制方面的应用越来越广泛，对压电陶瓷动态位移特性的研究也越来越重视[2]。
本文基于迈克尔逊干涉仪平台，利用干涉法测量压电陶瓷动态特性，其装置简单，易操作，测量准确。
通过寻找与驱动电压同频率且峰-峰值最大的一个完整响应电压波形，来研究响应电压、伸长位移量随驱动电压的变化关系。
1 实验设计实验装置如图1所示，其中半导体激光器的激光波长为650nm，波形发生器可产生驱动电压为1～20V的三角波电压。
实验中采用的压电陶瓷材料为管状，长为40mm，壁厚为1mm，在内、外壁上镀电极，用来施加电压，在陶瓷管的一端装反射镜，可在迈克尔逊干涉仪中充当反射镜使用。
将光电探头信号和波形发生器信号连入数字示波器，可比较驱动电压、光电探头响应电压的峰-峰值和频率。
在未施加驱动电压前，调节迈克尔逊干涉仪两臂的光路，在光屏上可看见清晰的干涉图样。
干涉条纹将是一个以透镜光束为圆心的一组内疏外密、明暗相间的同心圆环，即为等倾干涉条纹（条纹间距，条纹粗细都不等），其中干涉条纹中心是最大级干涉，即i=0°。
当用光电探头替代光屏，并施加周期性的驱动电压信号时，压电陶瓷将发生周期性的振动，迈克尔逊干涉仪所产生的干涉条纹也将发生周期性的移动，干涉条纹所对应的光场强度也会发生相应的变化。
迈克尔逊干涉仪对压电陶瓷动态特性的研究
分析 等 。
ｌ 实验 设 计
实验 装 置如 图 １所示 ， 其 中半 导体 激 光 器 的激
光 波长 为 ６ ５ ０ ｎ ｍ， 波 形 发 生 器 可 产 生 驱 动 电压 为
可 获得较 高 的位 移分 辨 率 。 同时 ， 压 电材料 输 出具
有频 率 响应 高 ， 动态 反应快 ， 性 能稳定 ， 不发 热 ， 不产 生 噪声及 受外 力干 扰小 等优点 。 目前 对逆 压 电效应
Ｓ ｔ ｕ ｄ ｙ ｏ ｎ Ｄｙ ｎ ａ ｍｉ ｃ Ｆｅ ａ ｔ ｕ ｒ ｅ ｓ ｏ ｆ Ｐｉ ｅ ｚ ｏ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｃｅ ｒ ａ ｍｉ ｃ Ｂａ ｓ ｅ ｄ ｏ ｎ
Ｍ ｉ ｃ ｈ ｅ ｌ ｓ ｏ ｎ Ｉ ｎ ｔ ｅ ｒ ｆ ｅ ｒ ｏ ｍｅ ｔ ｅ ｒ
迈 克 尔 逊 干 涉 仪 对 压 电 陶 瓷 动 态 特 性 的 研 究
孙宝光， 谭 仁兵， 张启 义
（ 重 庆 科技 学 院 数 理 学 院 ， 重庆 ４ ０ １ ３ ３ １ ）
摘
要： 通过 对 迈 克 尔 逊 干 涉 仪 光 路 的调 整 ， 使 光 电探 头 的 响 应 电压 与 三 角 波 驱 动 电 压 的 频 率 一 致 且 峰一 峰 值
最 大 。这 样 不 断 改 变 驱 动 电压 就 可 准 确 的 找 到 响应 电压 、 伸 长 位 移 量 随 驱 动 电 压 的 关 系 。在 进 行 谐 响 应 特 性 测 量
时， 分别 使用 了响应 电压峰一 峰值 比值和伸长位移量 比值两种方式表示 ， 并进行 了比较 。
关键词 ： 迈 克 尔逊 干 涉 仪 ； 峰一 峰值 ； 伸长位移 ； 谐 响应 中 图分 类 号 ： ＴＮ ９ １ １ ； ＴＭ９ ３ ０ 文献标识码 ： Ａ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验技术与方法利用线阵CCD 的迈克尔逊干涉仪测量压电材料的压电系数肖 化1,漆建军2(1.华南师范大学物理与电信工程学院,广东广州 510006;2.广东外语外贸大学信息科技学院,广东广州 510016)摘 要:将压电陶瓷片固定在迈克尔逊干涉仪的移动镜上,当加在压电陶瓷片上的驱动直流电压增加时,引起压电陶瓷的微小伸长进而引起移动镜的移动,引起光屏上干涉条纹环数目的变化;用线阵CCD(char ge cou -pled device)作为光电传感器件捕捉干涉条纹的光强信号,再将电信号进行模数转换,采取U SB 接口与微机接口,用C++语言编写程序设计了一种新型的条纹自动计数软件,将这种计数方法与压电系数的测量结合起来,可以自动得出其压电系数。
关键词:迈克尔逊干涉仪;线阵CCD;干涉条纹计数;压电材料;压电系数中图分类号:T B32-33 文献标志码:B 文章编号:1002-4956(2011)02-0024-04Measuring piezoeleclric coefficient of piezoelectric material withMichelson interferometer by using linear CCDXiao H ua 1,Q i Jianjun 2(1.Scho ol o f Phy sics and T elecommunication Eng ineering ,So uth China No rmal U niver sity,Guangzhou 510006,China;2.Schoo l o f Info rmation and T echno lo gy ,G uang do ng U niver sity o f Fo reig n Studies ,Guangzhou 510006,China)Abstract:F ix ing piezoelectr ic material o n the mov able mir ro r of M ichelson interfero meter,when the DC driv -ing v olt ag e acted on the piezoelectr ic materia l increases ,the piezoelectr ic material st retches slightly ,leading to the movable mir ro r mov ing slightly ,br inging about the change of number of interfer ence r ing on the light screen.T he method of captur ing the light sig nal o f interfer ence r ing was put for war d by using linear CCD as light -elect ricit y sensor ,and t he method of tr ansfer ring electr icity analog sig na ls to dig ital signals and the meth -od of passing the dig ital sig nals to micr ocomput er w as pr esented by U SB inter face.A nd the paper desig ns t he softw are to count the number o f the interference ring by w riting V isual C++pr og ram.F inally the piezo elec -tric co efficient of piezoelectr ic mater ial is o btained by combining the method o f counting the number of the r ing w ith the met ho d o f measuring the piezoelectric coefficient o f piezo electric mater ials.Key words:M ichelson interf er ometer ;linear CCD;co unt o f int erference f ringe;piezo electric mater ial;piezo e -lectr ic co efficient收稿日期:2010-04-02 修改日期:2010-07-07基金项目:广东省自然科学基金项目(8151063101000030)作者简介:肖化(1958)),男,江西省吉安市人,教授,博士生导师,研究方向:实验物理教育.E -mail:xiaoh @在自然界中,大多数晶体都有压电效应,然而大多数晶体的压电效应很微弱。
随着科学技术的发展,人工制造的压电陶瓷,如钛酸钡、锆钛酸铅等多晶压电材料相继问世,且应用越来越广泛[1]。
对压电材料的压电系数测量技术和精确可靠的测量方法的研究,对探索材料压电机理、开发新型材料、改进和充分利用现有材料都是十分重要的。
压电陶瓷在电场作用下的形变保持较好的线性关系[2],微小的形变量可以通过迈克尔逊干涉仪来测量。
压电陶瓷在电场的作用下微小变化的特性非常适合于微小位移的控制、操作和精细加工,因此被广泛应用在生物医学、超精密机械等超微小IS SN 1002-4956CN11-2034/T实 验 技 术 与 管 理Experimental T ech nology and M anagemen t第28卷 第2期 2011年2月Vol.28 No.2 Feb.2011尺寸的操控等领域[3]。
对压电双晶片的压电系数d 31的测量在工程上有重要的应用[4],用激光干涉法测量压电系数d 31是一种简单可行且精度又高的测量手段。
激光干涉测量压电陶瓷的压电系数的关键是对压电陶瓷在电场作用下压电陶瓷片的微小的形变量的测量,这形变量的测量可以转变为对干涉圆环的精确记数。
在本测量实验中以迈克尔逊干涉仪作为测量的主要仪器,同时辅以线阵CCD(char ge co upled dev ice)作为图像传感器来获取干涉圆环光信号,线阵CCD 输出模拟电信号,再将电信号进行模数转换成为数字信号,送入微机实时处理,由编制的相应软件得到测量的结果。
1 测量原理与实验方法1.1 测量原理本实验的测量原理就是迈克尔逊干涉仪的工作原理。
如图1所示,M1和M2是两平面镜,G 是半透半反的分光板,它把由光源射来的光线分成强度相等的两束光,投射到M 1和M 2上,被M 1和M2反射到G 1,又经G 1反射或透射后干涉,并在接收屏上产生干涉条纹。
由于压电陶瓷材料的压电系数d 31的量级是10-10C/N,在压电陶瓷上加上外电场后,样品的应变是很小的,对于1mm 厚(厚度方向记为3方向)、10mm 宽(宽度方向记为1方向)的样品来说,在厚度方向加数百伏电压,宽方向的绝对伸长量也不过是1L m 的数量级。
于是,对1方向在外加电场作用下所引起的微小长度的测量就显得相当关键,可采用激光干涉的原理来测量微小伸长量。
图1 测量原理示意图在样品的极化方向(3方向)的两端加上直流电压,如图1所示,则d 31可表示为d 31=5S 15E 3=$L 1L 1E 3=$L 1L 1#L 3E 3#L 3=$L 1L 3U 3L 1(1)式中,L 3和L 1是样品的几何尺寸,L 3是极化方向的厚度,L 1是垂直于极化方向的长度,L 1和L 2用游标卡尺测量;U 3是加在极化方向的直流电压,其大小可由电压表直接读出;$L 1则是在1方向上加压后,样品在1方向的伸缩量,$L 1与在某一固定点观察到的条纹移动数目n 之间的关系为$L 1=nK 2,进而有[5]d 31=n #K 2#L 3U 3L 1(2)式中,K 是激光的波长,H e -Ne 激光K 为632.8nm 。
因此,只要测出条纹的变化数目,即可计算出样品的应变压电系数d 31。
当选用某种规格的压电陶瓷后,在其3方向加上电压后,则压电陶瓷在1方向会有微小的伸长量,而这微小的伸长量则引起迈克尔逊干涉仪上的移动镜M2移动,进而在光屏上有干涉圆环数目的变化,而这干涉圆环数目的变化则可采用干涉圆环实时信息采集与处理技术获得,由设计的相应软件可实时得出压电陶瓷片的压电系数。
测量压电陶瓷片的压电系数的实验装置如图2所示。
图2 测量压电陶瓷的压电系数的实验装置图1.2 线阵CC D 捕获光干涉信号方法采取光干涉法对压电材料的压电系数的测量的关键技术是对光干涉圆环的自动计数。
为此,特别设计了一个既可遮挡自然光又可呈现干涉条纹的光屏,并由线阵CCD [6]对光干涉信号进行捕捉与采集。
在CCD 驱动电路作用下[7],CCD 传感器捕获的模拟信号并不能实现直接与微机的接口,而是需要经过A/D 数据采集卡,转换成的数字信号并通过USB2.0与微机接口来进行传输。
A/D 转换负责将CCD 输出的模拟信号转换为可被微机识别的二进制数字信号[8],采用AD12S -U SB 数据采集卡实现数据的采集与传输功25肖 化,等:利用线阵CCD 的迈克尔逊干涉仪测量压电材料的压电系数能。
该采集卡采用高性能ADC 器件作为核心器件,卡上自带静态缓存,适用于各种测量、测试和分析应用场合,在本测量实验中应用AD12S -U SB 数据采集卡完全可以达到技术要求。
要将压电陶瓷片安放于现有的迈克尔逊干涉仪上以便进行测量,需要对现有的干涉仪进行适当的改造,将压电陶瓷片与迈克尔逊干涉仪移动镜M 2进行连接为一体。
如果将压电陶瓷用硫化硅橡胶直接粘在M 2的架上[11],一则粘得不牢固,二则粘合剂也会发生形变而影响测量精度。
本实验创新地采取一种机械固定的方法,首先将移动镜进行改造,将移动镜与压电陶瓷片的夹紧装置通过机械加工成为一个整体,形成一个新的可以自如拆装压电陶瓷片的移动镜,如图3所示。
2 干涉条纹微机计数的软件设计软件设计的主要任务是对采集的数据,进行一系列的处理,包括完成对2048个像素点的数字滤波、有效参考点定位、利用梯度算子实现干涉条纹自动计数、处理结果的显示等。
对干涉条纹的自动计数,一直有很多相关人员在探讨,较为常见的是将光电二极管、图3 经过改装的可自如拆装压电陶瓷片的移动镜实物图三极管、光电倍增管贴附在形成干涉条纹的毛玻璃上,通过一些处理电路及显示电路进行干涉环的自动计数[9-10]。
