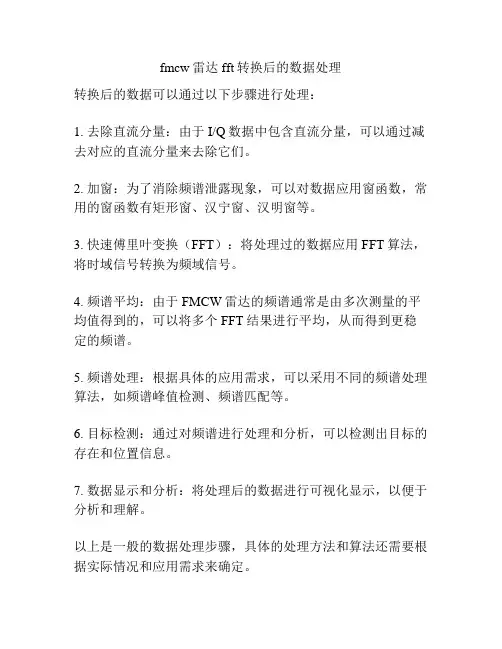

fmcw雷达fft转换后的数据处理
fmcw雷达fft转换后的数据处理转换后的数据可以通过以下步骤进行处理：1. 去除直流分量：由于I/Q数据中包含直流分量，可以通过减去对应的直流分量来去除它们。
2. 加窗：为了消除频谱泄露现象，可以对数据应用窗函数，常用的窗函数有矩形窗、汉宁窗、汉明窗等。
3. 快速傅里叶变换（FFT）：将处理过的数据应用FFT算法，将时域信号转换为频域信号。
4. 频谱平均：由于FMCW雷达的频谱通常是由多次测量的平均值得到的，可以将多个FFT结果进行平均，从而得到更稳定的频谱。
5. 频谱处理：根据具体的应用需求，可以采用不同的频谱处理算法，如频谱峰值检测、频谱匹配等。
6. 目标检测：通过对频谱进行处理和分析，可以检测出目标的存在和位置信息。
7. 数据显示和分析：将处理后的数据进行可视化显示，以便于分析和理解。
以上是一般的数据处理步骤，具体的处理方法和算法还需要根据实际情况和应用需求来确定。
8. 多普勒频移处理：FMCW雷达可以测量目标的多普勒频移，通过对FFT结果进行多普勒处理，可以提取出目标的速度信息。
9. 目标距离计算：根据雷达波特性和测量原理，可以通过频率差值计算目标与雷达之间的距离。
10. 目标跟踪：基于目标距离和速度信息，可以进行目标跟踪，通过多次测量来确定目标的位置和运动轨迹。
11. 噪声抑制：对于频谱中的噪声和杂波干扰，可以采用滤波、平滑等噪声抑制算法来提高信号质量。
12. 数据解释和应用：根据处理后的数据，可以进行目标识别、分类、测量等应用，如目标识别、交通监控、高精度测距等。
需要注意的是，不同的FMCW雷达系统和应用场景可能需要不同的数据处理方法和算法，需要根据具体情况进行调整和优化。
激光雷达的数据处理与应用
激光雷达的数据处理与应用一、激光雷达概述激光雷达（LIDAR）是一种利用激光束扫描物体并测量距离、速度和方向的遥感技术。
它有着高精度、高分辨率、远距离、全天候、三维数据等优点，广泛应用于机器人、自动驾驶、测绘、地质勘探、城市规划等领域。
二、激光雷达数据处理激光雷达所采集的数据一般为三维点云数据，是由一个光束扫描得到的数据集合。
点云数据的处理主要包括数据去噪、地面提取、特征提取、点云配准等步骤。
1. 数据去噪数据去噪是点云处理过程中的重要一步，可以提高后续处理的效率和数据的准确性。
常见的数据去噪方法有Hampel滤波、高斯滤波、形态学滤波等。
2. 地面提取激光雷达所采集的点云数据中包含了地面、建筑物、植被等信息。
在机器人、自动驾驶等应用场景中，地面信息是非常重要的。
地面提取可以采用基于聚类、分割、曲面拟合等方法，例如RANSAC算法、最小二乘法等。
3. 特征提取在机器人、自动驾驶等场景中，需要从点云数据中提取出一些特征信息，例如建筑物的角点、墙面等信息。
特征提取可以采用Harris角点检测、SIFT、SURF等方法。
4. 点云配准激光雷达常常需要在不同的时间、位置、角度下采集数据，不同数据之间需要进行配准。
点云配准可以采用基于特征的配准、基于ICP（Iterative Closest Point）的配准等方法。
三、激光雷达应用激光雷达的广泛应用使其逐渐成为人工智能、机器人、自动驾驶等领域的重要技术之一。
下面列举几个典型的应用案例。
1. 机器人导航激光雷达可以用于机器人的导航和避障。
机器人通过激光雷达获取周围环境信息，结合自身运动状态，利用SLAM （Simultaneous Localization And Mapping）算法构建环境地图，实现自主导航。
2. 自动驾驶激光雷达是自动驾驶系统中不可或缺的部分。
它可以获取周围环境信息，包括道路、车辆、行人等，实现自动驾驶车辆的感知与决策。
3. 测绘激光雷达可以用于地形测量、海洋勘探、空中摄影等测绘领域。

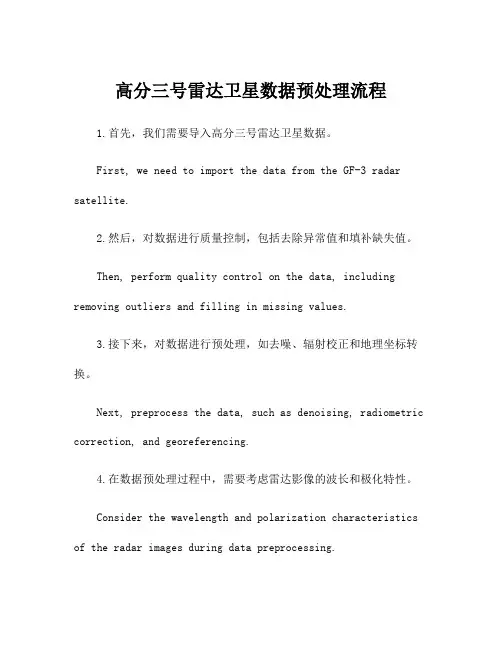

高分三号雷达卫星数据预处理流程
高分三号雷达卫星数据预处理流程1.首先，我们需要导入高分三号雷达卫星数据。
First, we need to import the data from the GF-3 radar satellite.2.然后，对数据进行质量控制，包括去除异常值和填补缺失值。
Then, perform quality control on the data, including removing outliers and filling in missing values.3.接下来，对数据进行预处理，如去噪、辐射校正和地理坐标转换。
Next, preprocess the data, such as denoising, radiometric correction, and georeferencing.4.在数据预处理过程中，需要考虑雷达影像的波长和极化特性。
Consider the wavelength and polarization characteristics of the radar images during data preprocessing.5.对数据进行辐射定标，确保数据在不同时间和地点具有一致的无量纲化单位。
Radiometric calibration of the data is performed toensure consistent dimensionless units at different times and locations.6.在地理坐标转换时，需要将雷达影像数据投影到统一的坐标系中。
During georeferencing, the radar image data needs to be projected onto a unified coordinate system.7.数据的辐射校正有助于减小不同时间和天气条件下影像的差异。
Radiometric correction of the data helps reducedifferences in images under different times and weather conditions.8.在预处理过程中，还需要考虑雷达影像的分辨率和几何精度。
激光雷达数据处理方法及应用案例
激光雷达数据处理方法及应用案例激光雷达（LIDAR）是一种通过激光束扫描目标物体并测量反射返回的光信号来获取地表特征的主要工具。
它能够提供高精度、高分辨率的三维点云数据，因此在许多领域有着广泛的应用。
本文将介绍激光雷达数据的处理方法及应用案例。
一、激光雷达数据处理方法激光雷达数据处理主要分为三个步骤：数据获取、数据处理和数据应用。
1. 数据获取激光雷达通过发射脉冲激光束并测量其返回时间来获取目标物体的距离信息。
同时，激光雷达还可以测量激光束的旋转角度和俯仰角度，从而确定目标物体的位置和方向。
激光雷达通常安装在载体上，如飞机、汽车或机器人，通过扫描来获取目标物体的点云数据。
2. 数据处理激光雷达返回的原始数据通常以点云的形式存在，每个点表示一个目标物体的位置和特征。
在对这些点云数据进行处理前，需要进行数据预处理，包括去除噪声、点云配准和点云分割等步骤。
其中，去除噪声可以通过滤波算法来实现，如高斯滤波和中值滤波等；点云配准可以将多个扫描数据对齐，以获得全局一致的点云模型；点云分割则可以将点云分为不同的物体或地面。
在数据处理的过程中，还可以运用机器学习和深度学习的方法来提取更多的信息。
例如，可以使用聚类算法将点云中的点进行分类，以便进行目标检测和识别；还可以使用卷积神经网络对点云进行特征提取，以实现更高级的任务，如语义分割和目标跟踪等。
3. 数据应用激光雷达数据在地图制作、机器人导航、城市规划、环境监测等领域有着广泛的应用。
其中，最常见的应用是地图制作和三维建模。
激光雷达可以快速获取高精度的地表特征，例如建筑物、道路、树木等，这些信息可以用于制作数字地图和建模城市环境。
此外，激光雷达还可以用于机器人导航，通过实时获取周围环境的三维点云数据，机器人可以更准确地感知和定位自身的位置，从而实现自主导航和避障。
二、应用案例1. 地图制作激光雷达在地图制作方面的应用非常广泛。
例如，Google地图利用激光雷达数据获取城市的三维地形和建筑物信息，以提供更准确的导航服务。
雷达数据处理
雷达数据处理主函数主函数中共产生了条航迹，分别是直线航迹、圆航迹、直线航迹、直线航迹、字航迹、椭圆航迹。
产生方法是首先根据各种航迹的运动方程产生直角坐标系下的轨迹，其中字航迹和椭圆航迹分别调用了函数和来产生，然后利用坐标系转换，将直角坐标系的值转换为极坐标系的值，即距离、方位角、俯仰角，值得注意的是，转换过程中要考虑象限问题，当方位角处于二三象限时，方位角需加上一个 ，这样得到的是目标在极坐标系下的真实值，然后加上高斯白噪声，噪声的方差由自己设定，即观测噪声，这样就得到了目标在极坐标系下的观测值（距离、方位角、俯仰角）。
对于虚假目标的产生，采用在距离、方位角、俯仰角三个方面分别产生随机噪声，而漏警的情况直接将该的数据置空。
得到观测值后，进行的循环，进行数据处理，主要包含两个函数：和。
数据处理函数说明[ , , ] (, , , )实现功能：对每次输入的点迹进行数据处理，包括航迹起始、点迹航迹关联、航迹补点、航迹消亡、剩余点迹删除等，形成可靠航迹输出。
输入参数：>每一行的第一列为距离;第二列为方位角;第三列为俯仰角;第四列为通道号;> 采样时间间隔> 处理的是第几批数据输出参数：> 该批次数据处理完毕后，输出的航迹信息，存储输出航迹信息的多行列矩阵；各列代表含义如下：距离，方位角俯仰角属于第几条航迹来去积累时间是第几个点实点补点，属于哪个通道；> 可靠航迹文件，存储已经形成的可靠航迹的信息，存储可靠航迹信息的多行列矩阵，用来保存每条可靠航迹的最后一个点的信息，各列意义分别是：列：每条航迹最后一个点的滤波信息，距离，距离向速度，方位角方位角向速度，俯仰角俯仰角速度；列：滤波协方差信息，本是一个*的矩阵，存成行则变成列；航迹识别标志来去是第几个点实点补点属于哪个通道，航迹未被更新次数，更新标志未更新更新，航迹消亡的门限值；> 暂时点迹文件，存储航迹起始和点迹航迹关联时没有用到的点迹,多行列矩阵，：距离；：方位角；：俯仰角；：通道号；：积累时间；：点迹未用次数；：删除门限；：已用未用> 积累的时间，也即从第一批数据到此批处理数据之间所经过的时间> 已经形成的航迹数首先设置数据预处理的滤波门限，由实际情况而定，具体流程如图所示。
雷达信号与数据处理整理多媒体
雷达信号与数据处理整理多媒体雷达信号与数据处理是雷达系统中非常重要的一环。
雷达系统通过发射电磁波并接收回波来探测目标的位置和特征。
这些回波信号经过一系列的处理和整理才能被有效地利用。
雷达信号的处理涉及到一系列的步骤，其中最关键的就是波形处理。
波形处理通常包括目标检测、参数估计和目标识别等步骤。
目标检测通过比较接收到的信号强度和背景噪声的水平来确定是否存在目标。
参数估计则通过分析回波信号的特征来估计目标的距离、速度、方位角等参数。
目标识别则是根据目标的一些特征来对其进行分类和识别。
在波形处理之后，还需要对信号进行成像处理。
雷达信号经过成像处理可以获得目标的空间分布图像，从而更直观地观测目标。
成像处理通常包括距离像、速度像和方位角像等。
距离像用来表示目标与雷达的距离关系，速度像用来表示目标的运动状态，方位角像用来表示目标的方向。
除了信号处理外，雷达数据的整理也是非常重要的一步。
雷达系统通常会产生大量的数据，这些数据包含了丰富的信息，但同时也会存在大量的冗余和噪声。
数据整理主要包括数据去噪、数据压缩和数据融合等步骤。
数据去噪通过消除噪声信号来提高数据质量。
数据压缩则是将数据进行编码压缩，以减少数据量和传输带宽。
数据融合则是将多个雷达的数据进行融合，以提高目标探测和跟踪的精度。
整理后的数据可以被用于目标检测、目标跟踪和目标识别等应用。
在目标检测中，可以通过分析数据来确定目标是否存在，并给出目标的位置和特征等信息。
在目标跟踪中，可以通过分析数据的变化趋势来预测目标的位置和运动轨迹。
在目标识别中，可以通过分析数据的特征来对目标进行分类和识别。
综上所述，雷达信号与数据处理是雷达系统中非常重要的一环。
它们通过一系列的处理和整理步骤，将原始的雷达信号和数据转化为可用于目标探测、跟踪和识别的信息。
这些处理和整理步骤的优化和改进对于提高雷达系统性能和应用效果具有重要意义。
雷达信号与数据处理在现代雷达系统中起着至关重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达数据处理-雷达数据处理
雷达数据处理-正文
*从一系列雷达测量值中，利用参数估值理论估计目标的位置、速度、加速度等运动参数；进行目标航迹处理；选择、跟踪目标；形成各种变换、校正、显示、报告或控制等数据；估计某些与目标形体、表面物理特性有关的参数等。
早期的一些雷达，采用模拟式解算装置进行数据处理。
现代雷达已采用数字计算机完成这些任务。
数据格式化雷达数据的原始形式是一些电的和非电的模拟量，经接收系统处理后在计算机的输入端已变成数字量。
数字化的雷达数据以一定格式组成雷达数据字。
雷达数据字可编成若干个字段，每一个字段指定接纳某个时刻测量到的雷达数据。
雷达数据字是各种数据处理作业的原始量，编好后即送入计算机存储器内的指定位置。
校正雷达系统的失调会造成设备的非线性和不一致性，使雷达数据产生系统误差，影响目标参数的无偏估计。
为保证高质量的雷达数据，预先把一批校正补偿数据存储于计算机中。
雷达工作时，根据测量值或系统的状态用某种查表公式确定校正量的存储地址，再用插值法对测量值进行校正和补偿，以清除或减少雷达数据的系统误差。
坐标变换雷达数据是在以雷达天线为原点的球坐标系中测出的，如距离、方位角、仰角等。
为了综合比较由不同雷达或测量设备得到的目标数据，往往需要先把这些球坐标数据变换到某个参考坐标系中。
常用直角坐标系作为参考坐标系。
另外，在球坐标系中观察到的目标速度、加速度等状态参数是一些视在几何分量的合成，不能代表目标在惯性空间的运动特征。
若数据处理也在雷达球坐标系中进行，会由于视在角加速度和更高阶导数的存在使数据处理复杂化，或者产生较大的误差。
适当选择坐标系，可以简化目标运动方程，提高处理效率或数据质量。
跟踪滤波器跟踪滤波器是雷达数据处理系统的核心。
它根据雷达测量值实时估计当前的目标位置、速度等运动参数并推算出下一次观察时目标位置的预报值。
这种预报值在跟踪雷达中用来检验下一次观测值的合理性；在搜索雷达中用于航迹相关处理。
常用的跟踪滤波器有α-β滤波器、卡尔曼滤波器和维纳滤波器,可根据拥有的计算资源、被处理的目标数、目标的动态特性、雷达参数和处理系统的精度要求等条件选用。
α－β滤波器的优点是算法简单，容易实现，对于非机动飞行的等速运动目标,位置估值和速度估值的平方误差最小,故可对等速运动目标进行最佳滤波。
对于机动飞行的目标，由于α－β滤波器描述的目标运动模型与实际情况存在差异,会产生较大的误差。
为此,广泛采用一种称为机动检测器的检测装置，以便在发现目标作机动飞行时能自动调整测量周期或修改α值和β值，使跟踪误差保持在允许的范围内。
同α-β滤波器不同,卡尔曼滤波器中除装有稳态的目标轨迹模型外，还设有测量误差模型和目标轨迹的随机抖动模型。
因此，它对时变和非时变的目标动态系统能作出最佳线性、最小方差的无偏估计。
除目标状态的估计外，卡尔曼滤波器还能估计状态估值的误差协方差矩阵。
利用误差协方差矩阵可以检测目标机动，调整滤波系数，实现对机动目标的自适应滤波。
目标航迹处理早期的搜索雷达由操作员从显示器上判定目标的存在，并逐次报出目标的位置。
标图员根据报告的目标数据进行标图,并把图上的点顺序连接,形成目标航迹。
这个过程称为目标航迹处理。
现代雷达系统的航迹处理已无需人工处理，而主要由计算机来完成。
利用计算机进行数据处理的搜索雷达，称为边跟踪边扫描雷达系统。
雷达测量到的离散
的目标位置数据，如距离、角度等，称为点迹。
目标航迹处理主要包括航迹建立、航迹相关、航迹的平滑和预测、机动检测逻辑四个部分。
①航迹建立：首先清除杂波的干扰点迹和噪声的虚假点迹。
在计算机内事先存有固定的杂波图。
若新点迹落入此区内，则作为杂波予以清除。
利用相关逻辑可以分离出老目标的点迹。
对剩余的点迹，先预测其在下次扫描时的目标位置，并围绕这一预测位置建立一定的相关区，再验证是否确有新的相关点迹存在。
若在多次贯序扫描中,有一定数目的点迹落入相应的相关区中,则登记为一个新的稳定航迹。
否则，作为虚假点迹而抛去。
②航迹相关:目标在不断运动,因而需要相应地更新每条航迹的数据,以实现对目标的跟踪。
为此,必须把已有的航迹与新提取的点迹不断地进行相关处理，找到各个目标的新的测量数据，据此进行平滑和预测。
最常用的相关方法，是在外推点周围形成一个波门。
只有落在波门内的点迹才能与航迹相关。
相关波门的大小，根据雷达测量误差、目标速度及其机动情况、天线扫描周期、滤波方法和航迹的质量等因素折衷确定。
在稠密的目标环境下，可能出现一个点迹同时落入几个目标的相关波门之内，或者几个点迹同时落入一个相关波门之中等情况。
③航迹的平滑和预测：点迹与航迹相关之后就作为航迹的新的测量数据送入跟踪滤波器，进行实时的平滑和预测。
④机动检测逻辑：用以确定目标机动状况。
根据机动值的大小，自动地调节跟踪滤波器的参数，使滤波器适应目标的运动规律。
机动检测方法是围绕目标的预测位置，形成内、外两个相关区。
当目标落入较窄的内相关区时,表示该目标基本上无机动运动,这时可采用深阻尼的跟踪滤波器。
当目标落入较宽的外相关区时，表示目标机动超过门限，这时可采用宽带的跟踪滤波器。
发展趋势现代雷达系统正向自动化检测和跟踪系统发展。
它是数字信号处理和数字数据处理的结合。
自动化检测和跟踪系统的进一步发展，是建立自动检测和多站联合跟踪系统。
设置在不同地点的若干部雷达组成雷达网。
对于同一个目标，各站的观察角度、工作频率和极化方式、分辨力和精度、地理位置及遮挡情况等不尽相同。
因此，它们各自的测量数据，经过统一处理后可以综合成高质量的目标数据。
雷达网数据处理，包括建立统一的坐标系统和计时系统，以便把分布在不同区域的雷达数据统一起来；对各站送来的点迹数据加以识别，形成加权归一化点迹；把同一目标的归一化点迹纳入相同的目标航迹数据中，实施统一的处理。
参考书目
D.C.Schleher, Automatic Detection and Radar Data processing, Artech House,Dedham,1980.。
