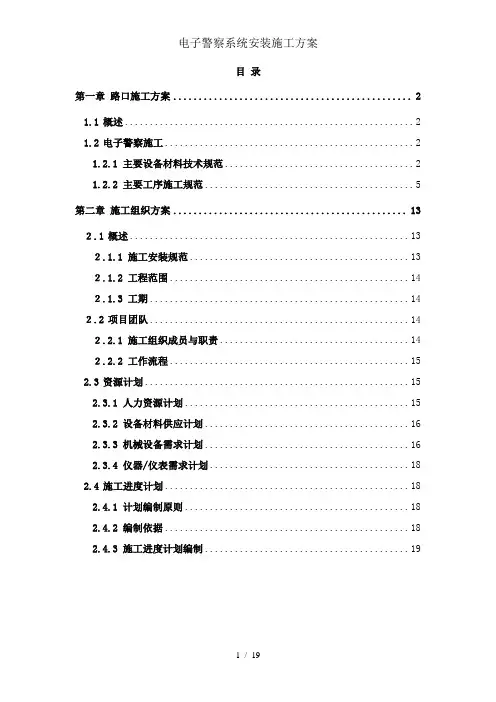

目录第一章路口施工方案 (2)1.1概述 (2)1.2电子警察施工 (2)1.2.1 主要设备材料技术规范 (2)1.2.2 主要工序施工规范 (5)第二章施工组织方案 (13)2.1概述 (13)2.1.1 施工安装规范 (13)2.1.2 工程范围 (14)2.1.3 工期 (14)2.2项目团队 (14)2.2.1 施工组织成员与职责 (14)2.2.2 工作流程 (15)2.3资源计划 (15)2.3.1 人力资源计划 (15)2.3.2 设备材料供应计划 (16)2.3.3 机械设备需求计划 (16)2.3.4 仪器/仪表需求计划 (18)2.4施工进度计划 (18)2.4.1 计划编制原则 (18)2.4.2 编制依据 (18)2.4.3 施工进度计划编制 (19)第一章路口施工方案1.1 概述本工程中路口施工工作量大,工作面广,为保证工程质量和工程进度,必须对路口施工进行详细规划。

选用合适的设备,制订规范的施工方案和施工组织。

路口施工主要包括:电子警察与相关设备安装、调试;1.2 电子警察施工路口电子警察的设备、材料包括:电子警察主机柜(内含抓拍设备)、摄像机与护罩、辅助灯光、立杆、支臂、穿线井、电缆管、电缆、电源箱、传输设备等。

施工范围包括:电缆沟挖填、电缆井制作、电缆管敷设、穿放电缆、立杆与机柜基础制作、立杆与支臂安装、摄像机与护罩安装、辅助灯光安装、传输设备安装、电源箱安装、主机柜安装、设备调试。

1.2.1 主要设备材料技术规范1、主机箱基础图8-1 主机箱基础2、立杆与支臂由于本工程中大部分路口的路面很宽,为了保证抓拍效果,支臂长度应在6-15米,为了防止因支架过长而造成摄像机抖动,立杆和支臂均采用八角锥型。

立杆与支臂采用法兰连接。

3、立杆基础图8-2 立杆基础4、电缆井图8-3 电缆井5、电缆沟本工程的电缆管敷设在路口,涉与柏油/水泥路面和普通路面(人行步道),两种路由的电缆管敷设图如下普通路面电缆管敷设示意图:图8-4 普通路面电缆管敷设图柏油/水泥路面电缆管敷设示意图:图8-5 柏油/水泥路面电缆管敷设图1.2.2 主要工序施工规范1、施工一般规定1) 系统的工程施工应满足下列条件:●设计文件和施工图纸齐全,并已会审和批准;●施工人员熟悉施工图纸与有关资料,包括工程特点、施工方案、工艺要求、施工质量标准;●设备、仪器、器材、机具、辅材、工具和机械等应满足连续施工和阶段施工的要求;●备有施工中的通讯联络工具;2) 系统的工程施工前应对路口有关情况进行检查,符合下列条件方可施工。

电子警察系统施工组织设计

电子警察系统施工组织设计

施工组织方案1. 工程概况及编制依据1.1 工程概述工程名称:道路监控系统工程概况:本案道路监控系统项目包括50个监控点集成、1个监控中心的建设。

本项目按道路监控系统安全防范的实施规范,满足招标文件要求的系统,并且完成系统建设所需要的配套工作,包括但不限于以下部分:1. 全套设备的采购和安装。

2. 系统安装、调试。

3. 线缆、辅材、备品、备件采购。

4.配套线缆保护管的预埋以及线缆敷设。

5. 地下线管、基础施工时遇到的现状地下管线等设施、地面上建筑物、构造物及绿化的保护。

6. 工程开挖回填后的原状恢复。

7. 深化设计方案,提供设备详细清单,补充必要的施工图。

8. 工程项目挖沟埋管施工过程中,协调与施工相关的主管部门及业主的关系。

9. 工程相关报批手续的办理。

10.安全文明施工措施。

11.系统建设所需的运输、保险、劳务、保管及保修维护等所有相关工作。

12.建设方有权在建设过程中调整施工范围。

工程质量目标:达到国家《智能建筑工程质量验收规范》(GB50339-2003)中规定的合格标准,确保工程质量优良,争创优质工程。

道路监控系统工程所含的主要工作内容为:方案设计、深化设计、系统所有设备、器材、线缆及一切相应材料的供货、安装、调试、人员培训、验收交付、质保期服务等,包括但不限于以下几个方面:①按照设计图纸、安装图纸、技术说明书,配合其他施工单位,深化施工图。

②在规定的交货地点,会同发包方开箱验收,并保管货物。

③将货物从交货地点运输至安装位置。

④进入施工现场后进行监控系统的配线安装等工作。

⑤施工前认真给施工班组进行施工技术及安全交底,做好材料、设备采购工作及工机具准备。

⑥提供安装过程中所需的临时材料和配件、工具。

⑦设备定位、复核,与有关专业协调。

⑧配合有关单位严格按照《智能建筑工程质量验收规范》(GB50339-2003)完成验收。

⑨制备竣工图,系统移交。

在保修期内,对整个工程进行维护保养工作。

1.2工程特点:道路监控系统工程的最大特点就是施工量大、技术难度高、工期短。

电子警察施工组织方案---精品管理资料

电子警察施工组织方案---精品管理资料

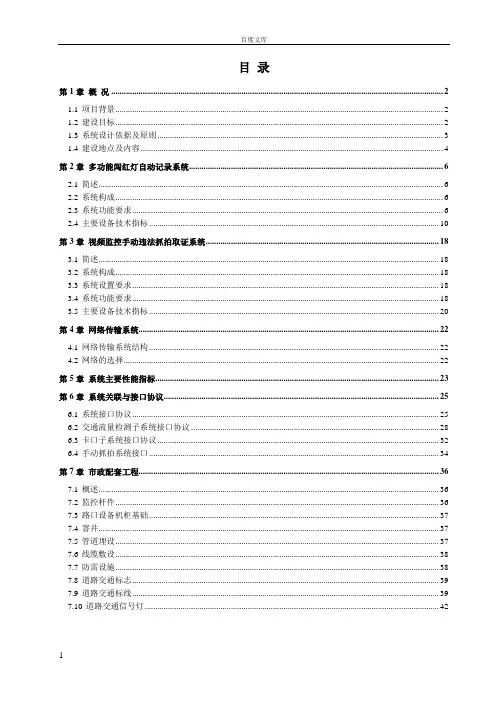

目录第1章概况 (229)1。

1项目背景 (229)1。

2建设目标 (229)1.3系统设计依据及原则 (230)1。

4建设地点及内容 (231)第2章多功能闯红灯自动记录系统 (233)2.1简述 (233)2。

2系统构成 (233)2.3系统功能要求 (233)2.4主要设备技术指标 (237)第3章视频监控手动违法抓拍取证系统 (244)3.1简述 (244)3。

2系统构成 (244)3。

3系统设置要求 (244)3。

4系统功能要求 (244)3.5主要设备技术指标 (246)第4章网络传输系统 (248)4.1网络传输系统结构 (248)4.2网络的选择 (248)第5章系统主要性能指标 (249)第6章系统关联与接口协议 (251)6。

1系统关联 (251)6。

2系统接口协议 (252)第7章市政配套工程 (268)7.1概述 (268)7。

2监控杆件 (268)7。

3路口设备机柜基础 (269)7。

4窨井 (269)7.5管道埋设 (269)7。

6线缆敷设 (270)7。

7防雷设施 (270)7。

8道路交通标线 (271)7.9道路交通标志 (273)7.10道路交通信号灯 (274)第1章概况1.1项目背景近年来,随着经济社会的快速发展,XX的机动车和驾驶员拥有量迅猛增长,道路的增长幅度远远低于机动车及驾驶员数量的增长,交通参与者的交通法制意识参差不齐,道路交通设施的不完善,使道路交通管理工作难度越来越大。

为使道路交通秩序有明显改善,单纯依靠有限的警力和传统的工作方法很难解决问题,这就要求管理者必须采用先进、科学的管理手段,强化交通安全宣传教育工作,提高交通参与者的交通安全意识,加大交通管理科技投入,提高非现场处罚的力度,提高道路交通管理效能,完善交通安全基础设施,整治交通事故黑点,并大力加强建设交通智能化管理系统。

“道路交通技术监控系统"作为城市交通智能化管理的重要组成部分,在规范行车安全、增强安全驾驶意识、杜绝闯红灯、超速现象和打击违法犯罪行为等方面具有重要的意义.对驾驶员来讲,它可以帮助驾驶员提高遵纪守法意识,避免事故的发生,保障人身安全;对交通管理者来讲,它可以帮助管理者提高执法水平,提升人员的素质,对违法行为能够快速反应;对社会来讲,它可以确保交通安全、行车畅通,从而使交通成为经济建设的动脉,对社会发展和人们日常生活产生深远的影响。

电子警察系统施工组织设计.doc

电子警察系统施工组织设计.doc

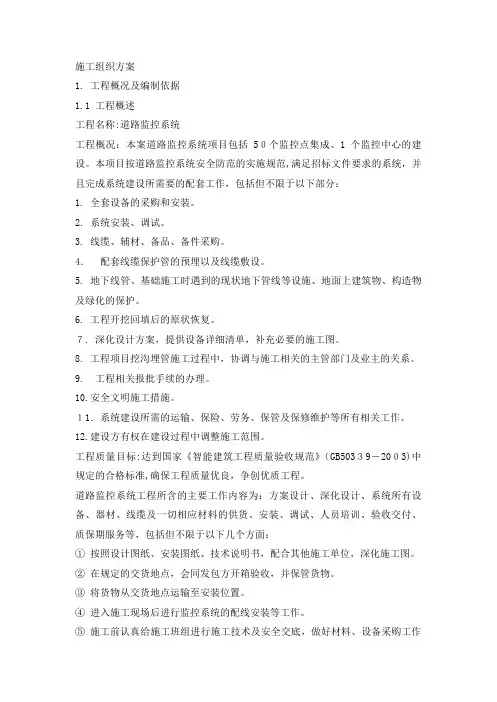

施工组织方案1. 工程概况及编制依据1.1 工程概述工程名称:道路监控系统工程概况:本案道路监控系统项目包括50个监控点集成、1个监控中心的建设。

本项目按道路监控系统安全防范的实施规范,满足招标文件要求的系统,并且完成系统建设所需要的配套工作,包括但不限于以下部分:1. 全套设备的采购和安装。

2. 系统安装、调试。

3. 线缆、辅材、备品、备件采购。

4. 配套线缆保护管的预埋以及线缆敷设。

5. 地下线管、基础施工时遇到的现状地下管线等设施、地面上建筑物、构造物及绿化的保护。

6. 工程开挖回填后的原状恢复。

7. 深化设计方案,提供设备详细清单,补充必要的施工图。

8. 工程项目挖沟埋管施工过程中,协调与施工相关的主管部门及业主的关系。

9. 工程相关报批手续的办理。

10.安全文明施工措施。

11.系统建设所需的运输、保险、劳务、保管及保修维护等所有相关工作。

12.建设方有权在建设过程中调整施工范围。

工程质量目标:达到国家《智能建筑工程质量验收规范》(GB50339-2003)中规定的合格标准,确保工程质量优良,争创优质工程。

道路监控系统工程所含的主要工作内容为:方案设计、深化设计、系统所有设备、器材、线缆及一切相应材料的供货、安装、调试、人员培训、验收交付、质保期服务等,包括但不限于以下几个方面:①按照设计图纸、安装图纸、技术说明书,配合其他施工单位,深化施工图。

②在规定的交货地点,会同发包方开箱验收,并保管货物。

③将货物从交货地点运输至安装位置。

④进入施工现场后进行监控系统的配线安装等工作。

⑤施工前认真给施工班组进行施工技术及安全交底,做好材料、设备采购工作及工机具准备。

⑥提供安装过程中所需的临时材料和配件、工具。

⑦设备定位、复核,与有关专业协调。

⑧配合有关单位严格按照《智能建筑工程质量验收规范》(GB50339-2003)完成验收。

⑨制备竣工图,系统移交。

在保修期内,对整个工程进行维护保养工作。

1.2工程特点:道路监控系统工程的最大特点就是施工量大、技术难度高、工期短。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电子警察综合系统施工组织方案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】电子警察综合系统施工组织方案1项目概况及施工范围高清电子警察系统要得到良好地抓拍率和识别率,不仅需要高质量的产品作为保障,而且需要专业的施工安装及调试,针对现场环境布局的特殊性针对性的设计前端子警察系统,对提高系统运行稳定性及其抓拍效果极为重要,因而现场工程勘察是方案设计的重要一环。

在方案设计前,应通过对工程现场细致勘查,实现对工程项目的设备应用环境、施工环境、施工保障条件、相关施工单位等情况有较为深入了解;尤其了解现场路面情况,供电、光纤线路情况、以及立杆安装位置、线路走向、距离及基础可靠性进行勘察。

经过现场细致勘察后需如实输出现场勘察表,包括现场布局、道路朝向,路宽、立杆、交流 220V 供电位置,配电箱位置、现场照片等信息。

同时针对现场可能存在对施工及安装调试不利的因素做好风险分析,将存在的隐患提前解决。

同时根据客户要求和现场勘察,参照相关行业设计规范进行工程安装设计,生成规范的施工图纸,为设备安装奠定基础。

根据客户要求,提交项目施工计划。

根据本项目的特点,可以将本项目的工程实施按照工程实施顺序分成若干个阶段,分阶段明确工程实施的日程安排、工作内容及相应的人员安排。

其中人员将按项目实施职责分为若干个小组,按预定的行程进行实施,每个小组施工完毕后,经用户确认后及时报告到项目经理处,以便项目经理实时掌握全局进度,有特殊情况发生时和针对计划有提前、滞后时都应及时通知项目经理,以便及时进行变更管理和资源调整,以保证工程的总体实施进度。

1.1开挖与管线预埋、敷设线路施工现场设一名现场工程师以指导施工进行,并协同建设单位做好隐蔽工程的检测与验收。

施工准备布线图纸。

(施工图纸)布线应对线路做检查。

施工所需的仪器设备、工具及施工材料应提前准备就绪,施工现场有障碍物时应提前清除。

安装质量应符合相关的要求。

交流电弧焊机、十字镐、铁铲、铁撬、铁锤打夯机、洛阳铲、钩机。

线缆管道开挖敷设开挖和管道预埋及手孔井标准(1)本工程采用热镀锌管和PVC增强型硬质塑料管,其管身无伤痕,管孔无变形。

塑料管在埋设之前用钢锉锉磨管口,以免日后放光缆时刮伤光缆。

(2)管道段长:直线管道允许段长一般限制在120米以内,弯曲管道段长应相应缩短,管道弯曲的曲率半径一般不宜小于36米,曲线部分所夹圆心角不应大于90度,且在一段弯曲管道内不应有反向弯曲。

(3)管道埋深及其坡度,一般情况下管道的埋设深度按要求埋设,人行道预埋PVC 管至管顶的最小埋深0.6米,车行道预埋镀锌铁管至管顶的最小埋深0.8米,为保证管道中积水的流动顺畅,管道的坡度一般最小不得低于2.5‰。

(4)一般情况下,手孔内相对位置孔高度差大于0.5米。

进入手孔的管道,管底距手孔基础面一般不应小于0.3米。

立杆与立杆之间必须做手井连接。

(5)塑料管的敷设:塑料管敷设之前将管沟铲平,石质地段应在塑料管底层铺不小于10CM的碎石或沙,塑料管层与层及同层邻管之间为1CM,并将其间隙及管顶和两侧均用砂填充夯实,为防尘管道群弯曲不规则,管孔数较多的管群可用铁线捆绑及木桩固定,塑料管在易受外力损伤冲击的地段,采用10CM厚的100#混凝土全部包封。

通信管道与其他管线最小净距离应符合《通信管道工程及验收技术规范》YDJ39-90的有关规定。

(6)人、手孔建筑:本工程人、手孔全部采用原邮电部1990年7月颁布《通信管道人、手孔和管块组群图集》的新型人、手孔规范。

A、砖砌人、手孔的基础通常采用无钢筋150#混凝土浇注,其厚度一般规定为12-15CM。

B、四壁:人、手孔四壁用甲级机制砖砌筑,砖缝采用不低于75#水泥砂浆填充四壁内外表面均采用100#水泥砂浆进行抹面。

C、上覆:人孔上覆是钢筋混凝土构件,厚度一般为大于15cm,通常采用200#或以上的混凝土比较适宜。

D、手孔口圈及铁盖:铁口圈内径为65CM,手孔口圈安装在手孔上覆时,应根据路面标高考虑,安装后基本与路面平齐,略高于周围路面0.5-1CM。

E、拉力环:拉力环用Ф16MM的钢筋制成U型,安装在进入手孔管道口的下部约20CM 处,并正对手孔对面管道的直线方向。

用途:敷设线缆,防止线缆损伤;管道路由:按《设备平面布置图》标注的类型和路由敷设明管、暗管。

注意图中所标明的管径;制作要求:应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;必须按图纸进行敷设。

线缆管密封好,防水性能良好;线缆管离地面应不小于0.6米;线缆管管口应无毛刺和尖锐棱角;线缆管内放置穿线铁丝。

根据设计图纸要求,选配电缆,尽量避免电缆的接续。

必须接续对应采取焊接方式或采用专用接插件。

电源电缆与信号电缆应分开敷设。

敷设电缆时尽量避开恶劣环境。

如高温热源和化学腐蚀区域等。

远离高压线或大电流电缆,不易避开时应各自穿配金属管,以防干扰。

有强电磁场干扰环境应将电缆穿人金属管,并尽可能埋入地下。

电缆穿管前应将管内积水、杂物清除干净,穿线时宜涂抹黄油或滑石粉,进入管口的电缆应保持平直,管内电缆不能有接头和扭结,穿好后应做防潮、防腐等处理。

电缆应从所接设备下部穿出,并留出一定余量。

光纤的熔接(或冷压)符合相关工艺要求,电源线线头焊锡处理连接到接线端子。

在电缆端作好标志和编号。

材料:车行道使用钢管;人行道绿化带敷设使用PVC管。

土建施工要求线缆埋地的沟槽尺寸:人行道为0.2×0.6米(宽×深),车行道为0.2×0.8米(宽×深)。

沟底先铺C20砼垫层,线缆敷设后,用细砂回填、夯实,再根据实际情况复原路面。

敷设的线缆除埋在花坛的或有特别说明的用PVC管保护,其他部分要用镀锌钢管进行保护;裸露在外的线缆(架空的除外)全部采用镀锌钢管加以保护。

管线两固定点之间距离不得超过1.5m。

1.2光缆敷设及熔接技术要求:1)光缆的规格、型号、数量符合设计要求。

光缆所附标记、标签内容齐全、清晰,外护套完整无损,并附有出厂质量检测合格证。

光缆端头封装应良好。

2)光缆线路施工严格按照施工图纸进行路由复测,布放光缆应平直,不得产生纽绞、打圈等现象,不应受到外力挤压和损伤。

剥除、连接光缆时,必须使用专用工具,严禁损伤光纤。

3)布设光纤时,光缆的弯曲半径在静止时不得小于外层护套直径的15 倍,施工中不得小于20 倍。

光缆不放的牵引中,吊挂支点间隔不应大于1.5 米,牵引力应小于光缆允许张力的80%,牵引速度不得超过15米/分,并保持匀速。

光缆布线应松弛,与电缆在同一线槽时,应分别捆扎,并从电缆上方穿过。

4)光缆接线完毕后在设备端应留有5-10米的余量,并测量光缆损耗。

光缆不得破损、变形和纽伤,接头套管应密封严密。

敷设方法:同尊的解决方案是(光环网)利用独有高清网络摄像机级联技术,将1芯光纤直接接入第一台高清网络摄像机,第二台摄像机通过网线或光纤与第一台摄像机级联,第三台与第二台级联,这样依次级联在不需要任何网络设备的情况下实现多台高清网络摄像机共用1芯光纤接入系统。

最大限度地减少了设备故障点,降低设备成本、施工成本和维护成本。

同尊的高清网络摄像机支持设备级联。

只需要将新增的网络摄像机和就近的网络摄像机通过双绞线或光纤级联和就近取电即可实现新增设备快速接入已有的系统。

很好的解决了因新增网络摄像机而导致增加施工难度、施工时间和增加成本的问题。

1)根据综合管线图确定敷设光缆路线,图纸设计光缆尽量利用低压管道。

2)光缆盘运输应轻搬轻放,在工地上短距离移位可以滚动盘,滚动的方向与光缆盘绕方向相反。

3)检查光缆的型号,数量与图纸设计的规定是否一致,光缆外套质量是否完好,查收质量检验合格证和性能检验报告。

4)光缆盘架设:选择控制室为架设点将光缆盘架设在自制的放线架上,使盘能够转动。

5)光纤牵引端头制作:在离光缆末端0.3米处,用光缆环切器,对光缆外护套进行环切,去除外护套将露出的纱线与光纤分离开来,然后将纱线绞起并用电工胶带将其缠起来,分开露出的光纤切断并除去,留下的部分掩埋在外护套。

将光缆端的纱线与牵引细线结起来。

6)合理分布光缆敷设人员。

光缆敷设时设专人指挥用对讲机和扩音喇叭进行敷设联络,施工人员相互配合,步调一致。

在光缆盘处一人匀速盘动光缆盘并保持光缆从顶部拉出,光缆出盘后保持松弛状态。

在光缆路线的转弯处设专人护送,直线段间隔10 米左右设一人护送,遇到挂挡和打圈及时相互传递信息,汇报指挥进行处理。

7)光缆的固定:光缆在桥架中与低压电缆分开单独固定,固定的间距直线段为2 米,垂直段为1.5米,转弯处两端都要固定,沿金属支架敷设时用金属码固定。

8)光纤连接:按设计要求,本工程的光纤我们采用光纤熔接机进行熔接。

前端的户外机箱是保证前端系统安全工作的重要组成部分,机箱中除安装以下设备外,还要求留有空间余量。

1.专用稳压电源2.市电进线和光纤都要引入机箱内3.过流过压保护装置和电源防雷保护装置4.接线端子5.维修开关和插座6.接地设备室外机箱性能要求:1.防雨2.耐高温3.防撬4.和立杆统一接地以避雷前端需要提供可供摄像机及相关设备工作的稳压电源,并要具有过压、过流、抗干扰等功能,具体要求:1.使用环境在户外(南方地区户外高温时地面可达到50℃)2.选用户外专用型电源,按照户外工作环境设计3.电源电压:50HZ-60HZ、DC12V±10%/AC24V±10%1)机架、设备的排列位置和设备朝向都应按设计安装,并符合实际测定后的机房平面布置图的要求。

2)机架、设备安装完工后,其水平度和垂直度都应符合厂家规定,若无规定时,其前后左右的垂直度偏差均不应大于3mm。

要求机架和设备安装牢固可靠,如有抗震要求时,必须按抗震标准要求加固。

各种螺丝必须拧紧,无松动、缺少和损坏,机架没有晃动现象。

3)为便于施工和维护,机架和设备前应预留1.5m的过道,其背面距墙面应大于0.8m。

相邻机架和设备应互相靠近,机面排列平齐。

4)机柜台安装位置按照设计要求进行,机柜离墙1m,安装和施工方便;底座安装牢固,按设计图的防震要求进行施工;机柜安放应竖直,柜面水平,垂直偏差不大于1‰,水平偏差不大于3mm,机柜之间缝隙不大于1mm;机台表面完整,无损伤,螺丝坚固,每平方米表面凹凸度应小于1mm;机内接插件和设备接触可靠;机内接线符合设计要求,接线端子各种标志应齐全,保持良好;5)管理电脑及管理终端安装于监控室合理位置,机柜及其内部设备,接地体,保护接地,导线截面,颜色符合设计要求;所有柜体作好接地端子,并良好连接地。

基础型钢做好接地工作,盘柜的接地牢固良好。

装有电器设备的可开启的盘、柜门以软导线与接地的金属构架可靠地连接。
