新代宏程序实例
加工中心宏程序编程实例
加工中心宏程序编程实例在加工中心的自动化加工过程中，宏程序编程是一项重要的技术。
通过编写宏程序，我们可以实现多道工序的连续加工，提高加工效率和精度。
下面，我将通过一个实例来介绍加工中心宏程序的编程过程。
假设我们需要在一块钢板上进行钻孔、铣削和镗孔三道工序。
首先，我们需要确定加工中心的坐标系和参考点。
假设我们以钢板的左下角为原点，并将钢板的左侧边缘和下侧边缘作为加工中心的X轴和Y轴。
第一道工序是钻孔。
我们假设钻孔的位置为(100, 50)，即以加工中心坐标系为基准，钻孔位于距离X轴100mm、距离Y轴50mm的位置。
钻孔的直径为10mm，我们可以使用G81指令来编写钻孔的宏程序。
G90 G54 G00 X100 Y50 ; 将坐标系移动到钻孔位置T01 ; 选择钻头G81 X100 Y50 Z-10 R2 F500 ; 钻孔指令，X、Y为钻孔位置，Z为钻孔深度，R为回退平面，F为进给速度M30 ; 结束程序接下来是铣削工序。
假设铣削的位置为(150, 80)，即以加工中心坐标系为基准，铣削位于距离X轴150mm、距离Y轴80mm的位置。
铣削的宽度为20mm，我们可以使用G01指令来编写铣削的宏程序。
G90 G54 G00 X150 Y80 ; 将坐标系移动到铣削位置T02 ; 选择铣刀G01 X170 Y80 Z-5 F1000 ; 铣削进给指令，X、Y为终点位置，Z为下刀深度，F为进给速度G01 X170 Y80 Z-10 ; 铣削下刀指令，Z为下刀深度G01 X150 Y80 Z-10 ; 铣削上刀指令，Z为上刀位置M30 ; 结束程序最后是镗孔工序。
假设镗孔的位置为(200, 100)，即以加工中心坐标系为基准，镗孔位于距离X轴200mm、距离Y轴100mm的位置。
镗孔的直径为15mm，我们可以使用G85指令来编写镗孔的宏程序。
G90 G54 G00 X200 Y100 ; 将坐标系移动到镗孔位置T03 ; 选择镗刀G85 X200 Y100 Z-20 R2 F500 ; 镗孔指令，X、Y为镗孔位置，Z为镗孔深度，R为回退平面，F为进给速度M30 ; 结束程序通过以上三段宏程序的编写，我们可以实现钻孔、铣削和镗孔三个工序的连续加工。
加工中心宏程序编程实例与技巧方法
加工中心宏程序编程实例与技巧方法宏程序编程实例：假设需要对一个工件进行钻孔、镗孔和攻丝三个工艺步骤。
通过宏程序编程，可以将这三个步骤整合到一个宏程序中，实现自动化加工。
1.钻孔：首先，在宏程序中定义钻孔工艺参数，包括刀具类型、切削速度和进给速度等。
然后，使用钻孔刀具对工件进行钻孔操作，即通过设定好的参数进行切削。
2.镗孔：在钻孔结束后，切换到镗孔刀具。
同样，在宏程序中定义镗孔工艺参数，如刀具类型、切削速度和进给速度等。
使用镗孔刀具对钻孔后的孔进行进一步加工，确保孔的尺寸和精度。
3.攻丝：最后，切换到攻丝刀具。
在宏程序中定义攻丝工艺参数，包括切削速度和进给速度等。
使用攻丝刀具对孔进行攻丝操作，即切削螺纹。
通过将以上三个步骤整合到一个宏程序中，可以实现自动化的加工过程，提高加工效率和精度。
宏程序编程技巧方法：1.合理规划加工顺序：在编写宏程序时，需要根据工艺要求合理规划加工顺序。
例如，在上述实例中，需要先进行钻孔再进行镗孔，否则会对刀具和工件造成损坏。
2.制定合适的工艺参数：在宏程序中定义工艺参数时，需要根据具体的加工材料和刀具选择合适的切削速度、进给速度和切削深度等参数。
合适的工艺参数可以提高加工效率和质量。
3.考虑安全性：在编写宏程序时，需要考虑安全性因素。
例如，在镗孔和攻丝过程中，需要确保刀具和工件没有碰撞的风险，并且在孔的深度和尺寸达到要求之前，需要适时切换到下一个工艺步骤。
4.异常处理：在编写宏程序时，需要考虑到可能出现的异常情况，比如刀具断刀或者刮伤工件表面。
在出现异常情况时，宏程序需要能够自动停止加工并给出相应的报警信息。
5.考虑节约时间和工具寿命：在宏程序编程中，需要尽量减少无效移动和切削，以节约加工时间和延长刀具寿命。
例如，避免多次来回移动或者无效切削，需要根据实际情况来合理设置刀具路径和切削策略。
通过合理规划加工顺序、制定合适的工艺参数、考虑安全性和异常处理以及节约时间和工具寿命等技巧方法，可以更好地编写加工中心宏程序，提高加工效率和精度。
宏程序编程实例与技巧方法
按位执行
22、从BCD转为BIN
23、从BIN转为BCD 注： ①ARCSIN
#i=BIN[#j ];
#i=BCD[#j ]; 取值范围
#i=ASIN[#j]
当No.6004.0=0时 ：270°～90° No.6004.0=1时 ：-90°～90° ②ARCCOS #I=ACOS[#j] 取值范围 180°～0°
下午7时44分
13
宏程序编程实例
O5000；FANUC G54 G90 G00 Z40 X70 Y20 M08 M03 S600 G43 Z3 H01 G01 Z-5 F100 #0=18 N10 #1=80*COS#0 #2=80*SIN#0 G41 X#1 Y#2 D01 #0=#0+72 IF [#0 LT 360] GOTO 10 G40 X70 Y70 Z40 M05 下午7M30 时44分
下午7时44分
11
下午7时44分
12
宏程序编程实例
ZH7640立式加工中心由北京 第三机床厂产生,采用华中铣床、加 工中心数控系统。加工范围 600mm×400mm×500mm。刀 库可容纳20把刀。可用于镗、铣、 钻、铰、攻丝等各种加工。实例为 在预先处理好的 100mm×100mm×80mm合金铝 锭毛坯上加工如图所示的零件，其 中正五边形外接圆直径为80mm。
下午7时44分 20
二、FANUC宏程序的变量
FANUC数控系统变量表示形式为# 后跟1～4位 数字，变量种类有四种：
变量号 #0 #1—— #33 变量类型 空变量该变量 总是空， 局部变量 功能 没有任何值能赋给该变量
局部变量只能用在宏程序中存储数据，例 如运算结果。当断电时局部变量被初始化 为空，调用宏程序时自变量对局部变量赋 值。

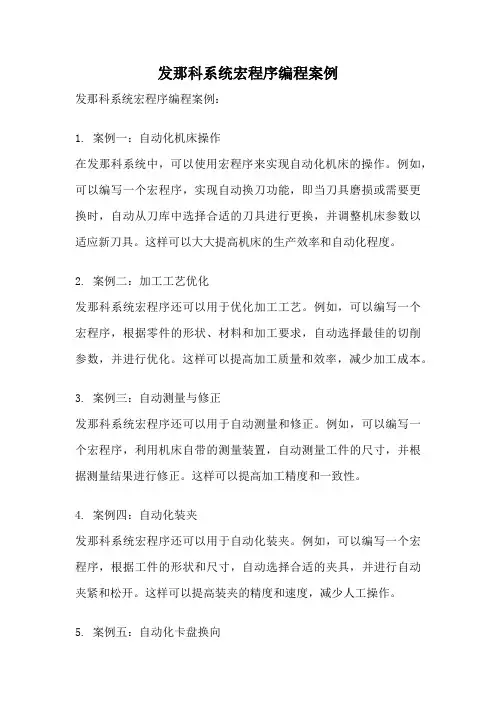

发那科系统宏程序编程案例
发那科系统宏程序编程案例发那科系统宏程序编程案例：1. 案例一：自动化机床操作在发那科系统中，可以使用宏程序来实现自动化机床的操作。
例如，可以编写一个宏程序，实现自动换刀功能，即当刀具磨损或需要更换时，自动从刀库中选择合适的刀具进行更换，并调整机床参数以适应新刀具。
这样可以大大提高机床的生产效率和自动化程度。
2. 案例二：加工工艺优化发那科系统宏程序还可以用于优化加工工艺。
例如，可以编写一个宏程序，根据零件的形状、材料和加工要求，自动选择最佳的切削参数，并进行优化。
这样可以提高加工质量和效率，减少加工成本。
3. 案例三：自动测量与修正发那科系统宏程序还可以用于自动测量和修正。
例如，可以编写一个宏程序，利用机床自带的测量装置，自动测量工件的尺寸，并根据测量结果进行修正。
这样可以提高加工精度和一致性。
4. 案例四：自动化装夹发那科系统宏程序还可以用于自动化装夹。
例如，可以编写一个宏程序，根据工件的形状和尺寸，自动选择合适的夹具，并进行自动夹紧和松开。
这样可以提高装夹的精度和速度，减少人工操作。
5. 案例五：自动化卡盘换向发那科系统宏程序还可以用于自动化卡盘换向。
例如，可以编写一个宏程序，根据工件的要求，自动选择合适的卡盘，并自动调整卡盘的位置和方向。
这样可以提高换向的准确性和速度，减少换向的时间和劳动强度。
6. 案例六：自动化测量与质检发那科系统宏程序还可以用于自动化测量和质检。
例如，可以编写一个宏程序，利用机床自带的测量装置，自动测量工件的各项指标，并与标准值进行比较，自动判定合格与否。
这样可以提高质检的准确性和效率，减少人工操作和人为误判。
7. 案例七：自动化数据处理与分析发那科系统宏程序还可以用于自动化数据处理和分析。
例如，可以编写一个宏程序，自动收集机床运行数据，并进行实时分析和统计，生成报表和图表，帮助企业进行生产管理和决策。
这样可以提高生产管理的科学性和效率，减少人工统计和分析的工作量。
新代宏程序实例
1、REPEAT直到型循环REPEAT<循环体>UNTIL <条件表达式>END_REPEAT；说明：REPEAT直到型循环控制，先执行循环体，后判断条件表达式，当条件满足时退出循环。
例如：%@MACRO //启动MACRO语法%@MACRO(宏指令开始)#1=-0.2REPEAT REPEAT（重复）G01Z#1F80;M30;2、WHILEWHILE<说明：例如：EXIT;END_IF;M303、FOR循环FOR 翻译：p rep.为，为了;?倾向于;?关于;?当作;conj.因为，由于;?FOR<循环变量>：=<表达式1>TO<表达式2>[BY<表达式3>]DO<循环体>END_FOR;说明：FOR循环控制，式中各参数意义如下循环变量——控制循环次数的变量；表达式1——循环计数的起始值，可为整数或表达式；表达式2——循环计数的终止值，可为整数或表达式；表达式3——循环计数每次的累加值，可为整数或表达式；循环体——循环每次执行内容；FOR循环执行过程为：先给循环变量赋起始值，然后判断循环变量是否为终止值，当循环变量已为终止值时退出循环，否则执行循环体，再对循环变量加上每次累加值，4、无条件转移GOTO转移语句语法：GOTOn;说明：无条件地跳到指定的n行号执行，其中n可为整数或表达式。
GOTO常和IF语句搭配使用，那就是说当程序检查到某个条件满足时用GOTO语句去进一步处理，但应尽量少用该语句以提高程序可读性。
范例：%@MACRO //启动MACRO语法…G01X10.……M02;EXIT语法：。
新代宏程序实例
1、REPEAT直到型循环 REPEAT <循环体>UNTIL <条件表达式> END_REPEAT；说明：REPEAT直到型循环控制，先执行循环体，后判断条件表达式，当条件满足时退出循环。
例如：% @MACRO // 启动MACRO语法 % @MACRO (宏指令开始) #1=-0.2 REPEATREPEAT（重复）G01Z#1F80; G1X-20.F700; #2=#1-0.2; G1Z#2F80; G1X-53.F700; #1=#1-0.4;UNTIL (#1<-2.6) END_REPEAT; UNTIL（到…为止，在…以前）END（结束，终止） M30;2、WHILE当型循环WHILE <条件表达式> DO→<循环体>→END_WHILE; 说明：WHILE当型循环控制，先判断条件表达式，当条件满足时执行循环体，否则退出循环。
例如：% @MACRO; #1=-0.2;WHILE (#14>-2.6) DOWHILE(虽然; 在…期间; 与…同时)IF #1<-2.6THENEXIT; EXIT(退出; 退场; 离开; 去世) END_IF; G01Z#1F80; G1X-20.F700;#2=#1-0.2; G1Z#2F80; G1X-53.F700; #1=#1-0.4; END_WHILE; M303、FOR循环FOR 翻译： prep.为，为了; 倾向于; 关于; 当作;conj.因为，由于;FOR <循环变量> ：= <表达式1> TO <表达式2> [ BY <表达式3>] DO <循环体> END_FOR;说明：FOR循环控制，式中各参数意义如下循环变量——控制循环次数的变量；表达式1——循环计数的起始值，可为整数或表达式；表达式2——循环计数的终止值，可为整数或表达式；表达式3——循环计数每次的累加值，可为整数或表达式；循环体——循环每次执行内容；FOR循环执行过程为：先给循环变量赋起始值，然后判断循环变量是否为终止值，当循环变量已为终止值时退出循环，否则执行循环体，再对循环变量加上每次累加值，4、无条件转移GOTO转移语句语法：GOTO n;说明：无条件地跳到指定的n行号执行，其中n可为整数或表达式。
台湾新代数控系统的宏程序基本书写格式介绍
一、用户宏文档格式数控程序文档中，一般以“%”字符作为第一行的起头，该行将被视为标题行。
当标题行含有关键字“@MACRO”时整个文档就会以系统所定义的MACRO语法处理。
如果该行无“@MACRO”关键词此档案就会被视为一般ISO程序文档格式处理，此时将不能编写用户宏和使用其 MACRO语法。
而当书写ISO程序文档时标题行一般可以省略，直接书写数控程序。
“@MACRO”关键词必须是大写字母。
对于程序的注释可以采用“//……”的形式，这和高级语言 C++一样。
例一：MACRO格式文档% @MACROIF @1 = 1 THENG00 X100.；ELSE//用户宏程序文档，必须包含“@MACRO”关键词G00 Y100.；END_IF;M99;例二：ISO格式文档% 这是标题行，可当作档案用途说明，此行可有可无G00 X100.；G00 Y100.；G00 X0；G00 Y0；M99;二、普通数控程序段格式数控程序是由若干个程序段所组成，而每个程序段是由若干个程序字和程序段结束组成。
例如：N20 G01 X25 Y-36 F100 S300 T02 M03；而程序字又是由地址符及其后面的数字所组成，如N(地址码)20(数字)、Y(地址码)-36(数字)。
在程序中能作指令的最小单位是字，仅用地址码或仅用数字是不能作为指令的。
程序段内各字说明如下：(1)顺序号放在程序段前用以识别各程序段，它由地址码 N及其后面的 5位以内数字组成的。
程序段号不是必须的，可在需要时用，数字号码的顺序也是任意的，可以每段都加也可只加在需要的地方。
例如：N20——表示该的程序段号为 20。
(2)准备功能字也称 G功能字，使数控机床做好某种操作准备指令，它由地址码G及其后面的两位以内数字所组成。
主要指令有：1)动作指令如 G01(直线插补)、G02(圆弧插补)；2)平面指令如 G17(设定 XY工作平面)；3)刀补指令如 G41(左刀径补偿)；4)其它指令。
