太阳能光伏电站并网条件

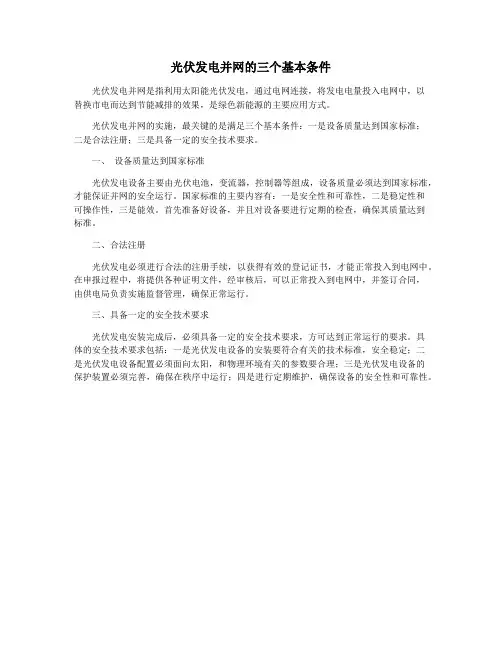

光伏发电并网的三个基本条件
光伏发电并网的三个基本条件
光伏发电并网是指利用太阳能光伏发电，通过电网连接，将发电电量投入电网中，以
替换市电而达到节能减排的效果，是绿色新能源的主要应用方式。
光伏发电并网的实施，最关键的是满足三个基本条件：一是设备质量达到国家标准；
二是合法注册；三是具备一定的安全技术要求。
一、设备质量达到国家标准
光伏发电设备主要由光伏电池，变流器，控制器等组成，设备质量必须达到国家标准，才能保证并网的安全运行。
国家标准的主要内容有：一是安全性和可靠性，二是稳定性和
可操作性，三是能效。
首先准备好设备，并且对设备要进行定期的检查，确保其质量达到
标准。
二、合法注册
光伏发电必须进行合法的注册手续，以获得有效的登记证书，才能正常投入到电网中。
在申报过程中，将提供各种证明文件，经审核后，可以正常投入到电网中，并签订合同，
由供电局负责实施监督管理，确保正常运行。
三、具备一定的安全技术要求
光伏发电安装完成后，必须具备一定的安全技术要求，方可达到正常运行的要求。
具
体的安全技术要求包括：一是光伏发电设备的安装要符合有关的技术标准，安全稳定；二
是光伏发电设备配置必须面向太阳，和物理环境有关的参数要合理；三是光伏发电设备的
保护装置必须完善，确保在秩序中运行；四是进行定期维护，确保设备的安全性和可靠性。
光伏发电站并网安全条件及评价规模版(五篇)
光伏发电站并网安全条件及评价规模版光伏发电是一种利用太阳光转化为电能的可再生能源技术，其具有环保、可持续等优势，并且具有较高的发电效率。
然而，光伏发电并网安全问题是光伏发电发展过程中需要重点关注的一个问题。
本文将从光伏发电站并网安全的条件以及评价方法两个方面进行论述。
一、光伏发电站并网安全条件光伏发电站并网安全是指光伏发电站将发电所产生的电能接入公共电网，并保证电网的稳定运行，确保人身和财产安全。
光伏发电站并网安全需要满足以下条件：1.电网适应性：光伏发电站的电力输出要与公共电网的要求相符，包括电压、频率、电流等参数的匹配，以及电网规模和电源接入能力的适应性。
2.接地保护：光伏发电站的接地系统要符合电力行业的标准要求，确保系统的可靠接地，减少接地故障产生的安全隐患。
3.电力品质：光伏发电引入公共电网的电力质量要满足相关标准要求，包括电压波动、电压谐波、频率偏差等。
4.过电流保护：光伏发电站要具备过电流保护功能，能够对可能引发电网故障的过电流情况进行检测、保护和隔离。
5.雷电防护：光伏发电站要具备雷电防护措施，能够降低雷电活动对系统运行带来的风险，并确保设备的可靠运行。
6.自动对流：光伏发电站与公共电网之间应建立自动对流的关系，通过监测、控制和调度等手段，实现电网的安全稳定运行。
二、光伏发电站并网安全评价方法为了评价光伏发电站并网的安全性，可以采用以下方法：1.风险评估：通过对光伏发电站可能面临的各类风险进行评估，包括自然灾害、设备故障、电网故障等，分析其潜在风险和影响，从而确定相应的防护措施。
2.系统监测：建立光伏发电站的监测系统，对光伏发电系统的运行进行实时监测，包括电流、电压、频率、功率等参数的监测，及时发现问题，进行处理。
3.安全培训：加强对光伏发电站运行人员、维护人员的安全培训，提高其对光伏发电站并网安全要求的认识，提供应急应对能力。
4.故障处理：建立完善的故障处理机制，包括故障报警、故障定位、故障隔离和故障恢复等步骤，确保光伏发电系统在故障情况下能够迅速恢复并继续运行。
光伏发电站并网安全条件及评价规范文
光伏发电站并网安全条件及评价规范文光伏发电站是一种利用太阳能将光能直接转换为电能的装置，因其具有环保、可再生、低碳等特点，受到广泛关注和推广。
然而，光伏发电站的安全问题一直是一个重要的考量因素。
为了保障光伏发电站的运行安全，需要遵守一系列的安全条件和评价规范。
本文将介绍光伏发电站并网安全条件及评价规范，以确保光伏发电站的安全运行。
一、安全条件1. 施工安全条件光伏发电站的施工安全条件主要包括现场安全、设备安全和人员安全等方面。
现场安全要求确保施工场地的通风良好、无爆炸、无易燃易爆物等危险源；设备安全要求施工过程中对设备进行合理维护和保护，确保设备能正常运行；人员安全要求施工人员具备相应的安全操作技能，佩戴个人防护用具，严禁违反安全操作规程。
2. 设计安全条件光伏发电站的设计安全条件主要包括电气安全、火灾安全和地震安全等方面。
电气安全要求光伏发电站的电气系统符合国家电气安全标准，确保电气设备的安全性能；火灾安全要求防止火灾事故的发生，配备完善的消防设施和系统，保障人员的逃生通道畅通；地震安全要求光伏发电站的建筑结构能够抵御一定强度的地震，确保光伏发电站在地震发生时不会造成严重的破坏。
3. 运行安全条件光伏发电站的运行安全条件主要包括电网安全、设备安全和人员安全等方面。
电网安全要求光伏发电站的并网能力和并网方式符合国家电网的规定，保证电能的稳定供应；设备安全要求对光伏发电设备进行定期检查和维护，发现问题及时处理；人员安全要求操作人员必须具备相应的技能和知识，严禁违反操作规程。
二、评价规范1. 安全生产评价规范安全生产评价规范是对光伏发电站的安全生产进行评价的依据。
评价规范要求光伏发电站必须建立完善的安全生产管理制度，明确安全管理责任，确保安全生产工作的有效开展；要求及时排查和消除隐患，定期开展安全检查和演练；要求建立安全培训制度，提高员工的安全意识和应急处理能力。
2. 电气安全评价规范电气安全评价规范是对光伏发电站的电气安全进行评价的依据。
家庭自建光伏发电站并网步骤
家庭自建光伏发电站并网步骤莫志凯家的发电站，是之前搭建好太阳能光伏电板，再申请并网。
供电部门表示，家庭要自建光伏发电站并网的话，最好还是按照以下７个流程走： 1.到电业局营业厅申请，填写申请并网表格。
（家庭申请时需要携带户主身份证及复印件、户口本、房产证等相关证件。
） 2.供电部门上门查勘，并在10个工作日内出具个性化的并网方案。
3.家庭确认并网方案。
4.家庭根据并网方案，进行光伏发电站的详细设计。
5.按照相关技术要求购买设备，一般家庭5千瓦到6千瓦的容量已经够用。
联系专业人员上门安装。
6.家庭提出并网调试申请，供电企业安装计量表计，组织验收，并签订相关协议。
7.经过测试，正式完成并网。
需要注意的是：家庭光伏电站申请并网是免费的。
对于380伏及以下的并网项目，供电部门承诺在35个工作日内完成电网企业的并网流程（例如莫志凯的“家庭电站”），10千伏等级的并网项目则是45个工作日。

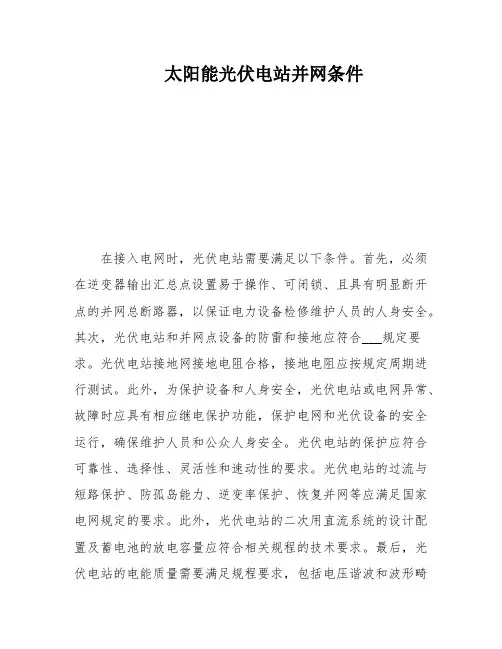

太阳能光伏电站并网条件
太阳能光伏电站并网条件
在接入电网时，光伏电站需要满足以下条件。
首先，必须在逆变器输出汇总点设置易于操作、可闭锁、且具有明显断开点的并网总断路器，以保证电力设备检修维护人员的人身安全。
其次，光伏电站和并网点设备的防雷和接地应符合___规定要求。
光伏电站接地网接地电阻合格，接地电阻应按规定周期进行测试。
此外，为保护设备和人身安全，光伏电站或电网异常、故障时应具有相应继电保护功能，保护电网和光伏设备的安全运行，确保维护人员和公众人身安全。
光伏电站的保护应符合可靠性、选择性、灵活性和速动性的要求。
光伏电站的过流与短路保护、防孤岛能力、逆变率保护、恢复并网等应满足国家电网规定的要求。
此外，光伏电站的二次用直流系统的设计配置及蓄电池的放电容量应符合相关规程的技术要求。
最后，光伏电站的电能质量需要满足规程要求，包括电压谐波和波形畸
变、电压偏差、电压波动和闪变、电压不平衡度、直流分量在规定的范围内。
光伏电站的安全自动装置应按规定配置齐全。
分布式光伏发电系统并网接入技术要求
分布式光伏发电系统并网接入技术要求一、一般规定1.1 对接入电网的要求应充分考虑因分布式光伏发电系统接入而引起的公共电网的潮流变化，并应根据其影响程度对公共电网进行必要的改造。
1.2 建设条件太阳能分布式发电项目及建设场地应具有合法性；用户侧的电能质量和功率因数应符合电网要求。
1.3 对电气设备的要求分布式光伏发电系统采用的电气设备必须符合国家或行业的制造(生产)标准，其性能应符合接入电网的技术要求。
1.4 系统定位分布式光伏发电系统在电力系统中应定位于非连续供电的次要电源。
1.5 系统功能分布式光伏发电系统的功能是生产满足电网电能质量要求的电能。
1.6 设计原则太阳能分布式发电站宜按无人值守设计。
1.7 对接入电压的规定分布式光伏发电系统的接入电压应不高于包括消纳大部分或全部该系统电能的电力用户在内的公共连接点的电压。
二、并网原则2.1 并网方式分布式光伏发电系统应采用可逆并网方式。
2.2 并网点位置的选择2.2.1 当光伏组件安装容量不大于配电变压器容量时，宜接入配电变压器二次侧配电柜（箱）。
2.2.2 当光伏组件安装容量大于配电变压器容量时，应接入配电变压器一次侧配电柜（箱）。
2.2.3 光伏组件安装容量不应大于市电供电线缆的允许输送容量。
三对光伏并网逆变器的输出电气参数的要求3.1 电压光伏并网逆变器的输出电压应为逆变后经变压器或不经变压器的输出电压，等于并网点母线电压,其电压偏差应符合GB/T12325的规定。
3.2 频率光伏并网逆变器输出频率应与接入电网的频率始终保持一致。
3.3 功率因数光伏并网逆变器的功率因数宜为1；当并网点呈感性，且功率因数低于电网要求时，可向并网点输送容性无功功率；反之，可向电网输送感性无功功率。
且无论输送的无功功率是感性还是容性，均应使并网点的功率因数不低于0.9(感性)。
四、电能质量4.1 谐波分布式光伏发电系统输入到公共连接点的谐波电流（方均根值）的值及其计算方法均应符合GB/T14549的规定。
光伏发电站并网安全条件及评价规
光伏发电站并网安全条件及评价规光伏发电是一种利用太阳能将光能转化为电能的技术，可以实现清洁、可再生能源的利用。
光伏发电站作为分布式能源发电系统的重要组成部分，具有一定规模的发电能力。
由于并网发电需要与电网进行连接，因此光伏发电站并网的安全条件和评价规则非常重要。
本文将围绕光伏发电站并网的安全条件和评价规则展开深入探讨。
一、光伏发电站并网的安全条件1. 电网条件光伏发电站并网需要接入电网进行发电，因此首先要满足电网条件。
对于稳定运行的电网来说，起码应具备以下条件：（1）正常电压水平：电网的电压水平应该在允许范围内，符合电力系统的运行要求。
（2）正常频率：电网的频率应该稳定，并符合国家标准。
（3）电网可靠性：电网的可靠性要求高，能够正常运行，并能够满足光伏发电站的接入需求。
2. 光伏发电站的条件光伏发电站自身也需要具备一定的条件才能安全并网：（1）发电容量和发电能力：光伏发电站需要具备足够的发电容量和发电能力，以满足电网的需求。
（2）连接设备的安全性：光伏发电站需要安装相应的设备进行连接，这些连接设备需要具备一定的安全性，能够正常运行并保证发电安全。
（3）保护装置的可靠性：光伏发电站应该安装可靠的保护装置，能够及时识别故障，并采取相应的措施，保证发电安全。
二、光伏发电站并网的评价规则1. 电网稳定性评价电网稳定性是光伏发电站并网安全的基础，对电网的稳定性进行评价是非常重要的。
评价主要包括以下几个方面：（1）电压水平评价：评价电网的电压水平是否在允许范围内，是否能够满足光伏发电站的接入要求。
（2）频率稳定性评价：评价电网的频率是否稳定，是否符合国家标准。
（3）电网可靠性评价：评价电网的可靠性，能否正常运行，并能够满足光伏发电站的接入需求。
2. 光伏发电站评价光伏发电站本身也需要进行评价，以确保其能够安全并网。
评价主要包括以下几个方面：（1）发电容量和发电能力评价：评价光伏发电站的发电容量和发电能力，是否能够满足电网的需求。
太阳能光伏系统并网验收标准
太阳能光伏系统并网验收标准一、引言太阳能光伏系统的应用越来越广泛，为确保系统正常运行和电力安全供应，光伏系统的并网验收成为十分重要的环节。
本文将详细介绍太阳能光伏系统并网验收标准。
二、并网验收条件1. 光伏系统装机容量符合规定。
根据国家有关标准和政策要求，光伏系统装机容量应符合规定，不能超过安装地的电网供电能力。
2. 光伏组件材质和标准符合要求。
光伏组件应为符合国家及行业标准的产品，材质要求符合防火、防爆、耐候等安全性和耐久性要求。
3. 逆变器性能符合规定。
太阳能光伏系统的逆变器应符合国家有关标准和技术规范，具备良好的电能转换效率和稳定性。
4. 并网保护措施完备。
太阳能光伏系统的并网保护装置应满足电气安全和供电可靠性的要求，包括过电流保护、过电压保护、短路保护等功能。
5. 并网电网质量达标要求。
光伏系统并网时，电网的频率、电压、功率因数等指标应符合国家相关标准，确保系统投入运行后不会对电网造成干扰。
三、并网验收程序1. 提交验收申请。
施工单位或业主应在光伏系统建成后向供电部门提交并网验收申请，并提供相应的申请材料和技术文件。
2. 现场勘测和检查。
供电部门将安排相关人员进行现场勘测和检查，对光伏系统进行设备、材料、安全性和技术参数的验证确认。
3. 设备测试和性能评估。
供电部门将对光伏组件、逆变器及其他关键设备进行测试，评估其性能是否符合规定的技术参数。
4. 系统运行试验。
供电部门将指导施工单位进行光伏系统的运行试验，测试系统的运行稳定性、并网保护装置的功能有效性等。
5. 并网调试和质量验收。
根据光伏并网验收标准，供电部门将对光伏系统进行并网调试和质量验收，确保系统与电网的互联能力和运行质量。
四、验收合格标准1. 光伏系统的装机容量不得超过供电电网允许的负荷。
根据供电电网的负荷情况和输电能力，光伏系统的装机容量应在允许范围内，以确保供电电网的安全稳定运行。
2. 光伏系统并网运行时，电网指标符合国家标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能光伏电站并网条件、调控特性及其对电网的影响
2013-3-22 09:07|发布者: joucao|查看: 4067|评论: 0
摘要：大中型光伏电站还具备相应的电源特性和频率异常响应特性，能够在一定程度上参与电网的电压和频率调节，具备的耐受电压异常的能力，避免在电网电压异常时脱离，引起电网电源损失。
关键字：光伏电站、电能质量、电网调度
一、光伏电站接入电网的技术要求
按照电压等级对并网光伏电站分为三类：小型光伏电站（接入电压等级为0.4kV）、中型光伏电站（接入电压等级为35kV）和大型光伏电站（接入电压等级为66kV以上）。
根据是否允许通过公共连接点向公共电网送电，可分为可逆和不可逆的接入方式。
对并网光伏电站电能质量的要求遵循以下标准：
GB/T1459-1993《电能质量公用电网谐波》；
GB/T12325-2008《电能质量公用电网谐波》
GB/T12326-2008《电能质量公用电网谐波》
GB/T15543-2008《电能质量公用电网谐波》
光伏电站并网运行时，向电网馈送的直流电流分量不超过其交流额定值的0.5%。
大中型光伏电站还具备相应的电源特性和频率异常响应特性，能够在一定程度上参与电网的电压和频率调节，具备的耐受电压异常的能力，避免在电网电压异常时脱离，引起电网电源损失。
二、光伏电站接入电网必须满足以下条件
1.光伏电站必须在逆变器输出汇总点设置易于操作、可闭锁、且具有明显断开点的并网总断路器，以保证电力设备检修维护人员的人身安全。
2.光伏电站和并网点设备的防雷和接地应符合国家电网公司规定要求，光伏电站接地网接地电阻合格，接地电阻应按规定周期进行测试。
3.光伏电站或电网异常、故障时为保护设备和人身安全，应具有相应继电保
护功能，保护电网和光伏设备的安全运行，确保维护人员和公众人身安全。
光伏电站的保护应符合可靠性、选择性、灵活性和速动性的要求。
4.光伏电站的过流与短路保护、防孤岛能力、逆变率保护、恢复并网等应满足国家电网规定的要求。
5.光伏电站的二次用直流系统的设计配置及蓄电池的放电容量应符合相关规程的技术要求。
6.光伏电站的电能质量满足规程要求，电压谐波和波形畸变、电压偏差、电压波动和闪变、电压不平衡度、直流分量在规定的范围内。
7.光伏电站的安全自动装置应按规定配置齐全。
8.光伏电站至电网调度机构具备独立路由的可靠通信通道。
9.光伏电站应当在并网运行6个月内聘请具备相应资质的测试单位进行本光伏电站运行特征测试，并向电网企业提供运行特征测试报告，测试内容应满足国家电网的规定要求。
10.光伏电站应具备以下资料，并按要求向调度机构报送：光伏逆变器系统及输出系统的主要设备技术规范、技术参数；涉网的继电保护及安全自动装置图纸、说明书、调试报告；调度自动化设备技术说明书、技术参数以及设备验收报告；运动信息（包括电流互感器、电压互感器变比及遥测满刻度值）相关技术资料；电气一次系统图、现场运行规程。
三、光伏电站并网发电特性
1.光伏发电具有随机性、间歇性和明显周期性的特点，目前还不能准确预测，不能参与电力平衡进入发电计划安排。
光伏发电电力消纳只能按《可再生能源法》的要求，并网后由电网公司全额收购；
2.光伏发电只在白天发电，夜间辐射度为零，出力也为零。
日出后太阳辐射逐渐增强，到中午时分达到高峰，光伏电站也随着辐射增强而出力增强，中午时分出力最大；
3.当光伏电站有出力时，电网中的其它电源需要调整出力，让出负荷由光伏发电供电。
受天气影响，在光伏发电出力迅速下降时，必须由其它常规能源为其有功出力提供补偿调节，以保证对用电负荷持续、可靠、安全地供电；
4.光伏发电功率的波动，完全依据天气状况随机变化，比电网正常的负荷变化快很多，当有云层飘过可以使光伏电站出力迅速减少高达70%;
5.为光伏发电准备的可调容量，不能靠临时性的起停机完成，而是处于旋转备用状态。
光伏发电装机容量越大，为此准备的旋转备用也就越大；
我国太阳能发电呈现出“大规模集中开发，中高压接入”与“分散开发、低电压就地接入”并举的发展趋势，采用“集中开发、高压送出”模式开发的大规模光伏电站多集中在西北、华北等日照资源丰富荒漠和半荒漠地区，而这些地区一般是地域范围广，本地用电负荷小，因此建设的光伏电站的电力需要进行远距离输送。
四、光伏电站并网发电对电网的影响
1.光照资源的随机性、间歇性、周期性会使光伏电站发电对电网产生较大冲击；
2.光伏发电通过电力电子逆变器并网，易产生谐波和三相电流不平衡，输出功率随机性易造成电网电压波动闪变；
3.当光伏发电在电源中的比例不断增加时，将影响电网的调峰能力；
4.随着光伏电站数量和规模的不断增加，光照波动和周期性变化引起输电线路电压升高，长距离输电的电压稳定性问题；
5.光伏发电接入配电网，使配电网系统从放射状结构变为多电源结构，潮流和短路电流大小、流向以及分布特性将发生改变；
6.光伏发电系统在线路发生故障，影响继电保护以及重合闸的动作。
