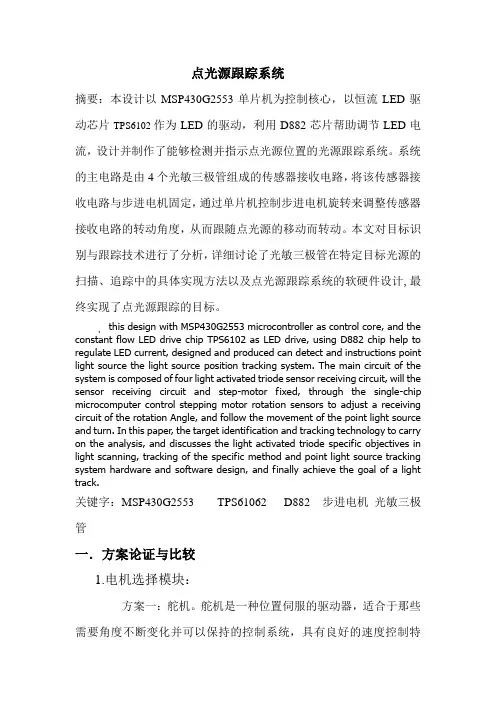

点光源控制系统
点光源跟踪系统摘要：本设计以MSP430G2553单片机为控制核心，以恒流LED驱动芯片TPS6102作为LED的驱动，利用D882芯片帮助调节LED电流，设计并制作了能够检测并指示点光源位置的光源跟踪系统。
系统的主电路是由4个光敏三极管组成的传感器接收电路，将该传感器接收电路与步进电机固定，通过单片机控制步进电机旋转来调整传感器接收电路的转动角度，从而跟随点光源的移动而转动。
本文对目标识别与跟踪技术进行了分析，详细讨论了光敏三极管在特定目标光源的扫描、追踪中的具体实现方法以及点光源跟踪系统的软硬件设计,最终实现了点光源跟踪的目标。
ˎthis design with MSP430G2553 microcontroller as control core, and the constant flow LED drive chip TPS6102 as LED drive, using D882 chip help to regulate LED current, designed and produced can detect and instructions point light source the light source position tracking system. The main circuit of the system is composed of four light activated triode sensor receiving circuit, will the sensor receiving circuit and step-motor fixed, through the single-chip microcomputer control stepping motor rotation sensors to adjust a receiving circuit of the rotation Angle, and follow the movement of the point light source and turn. In this paper, the target identification and tracking technology to carry on the analysis, and discusses the light activated triode specific objectives in light scanning, tracking of the specific method and point light source tracking system hardware and software design, and finally achieve the goal of a light track.关键字：MSP430G2553 TPS61062 D882 步进电机光敏三极管一．方案论证与比较1.电机选择模块：方案一：舵机。

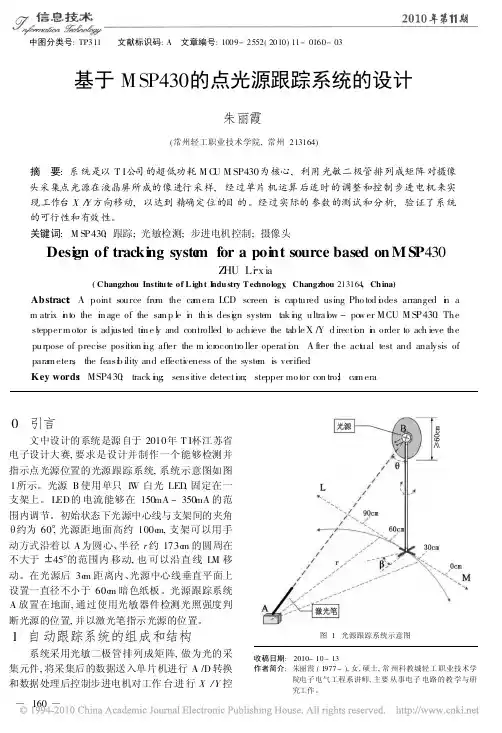

基于MSP430的点光源跟踪系统的设计
中图分类号:TP311 文献标识码:A 文章编号:1009-2552(2010)11-0160-03基于M SP430的点光源跟踪系统的设计朱丽霞(常州轻工职业技术学院,常州213164)摘 要:系统是以T I公司的超低功耗M C U M SP430为核心,利用光敏二极管排列成矩阵对摄像头采集点光源在液晶屏所成的像进行采样,经过单片机运算后适时的调整和控制步进电机来实现工作台X/Y方向移动,以达到精确定位的目的。
经过实际的参数的测试和分析,验证了系统的可行性和有效性。
关键词:M SP430;跟踪;光敏检测;步进电机控制;摄像头Desi gn of tracki ng syste m for a poi nt source based on M SP430Z HU Li x ia(Changzhou Institu te of L igh t I ndu stry T echnology,Changzhou213164,Ch ina) Abstract:A point source fro m the ca m era LCD screen is captured using Pho tod i o des arranged i n a m atrix i n to the i m age of the sa m p le i n th is desi g n syste m tak i n g ultra l o w-po w er MCU M SP430.The stepper m otor is adjusted ti m e l y and controlled to achieve the tab le X/Y d irecti o n i n order to ach ieve the purpose of precise position i n g after the m icr ocontr o ller operati o n.A fter the act u al test and analysis of para m eters,the feasi b ility and effecti v eness of the syste m is verified.Key words:MSP430;track i n g;sensitive detecti o n;stepper mo tor con tro;l ca m era0 引言文中设计的系统是源自于2010年T I杯江苏省电子设计大赛,要求是设计并制作一个能够检测并指示点光源位置的光源跟踪系统,系统示意图如图1所示。

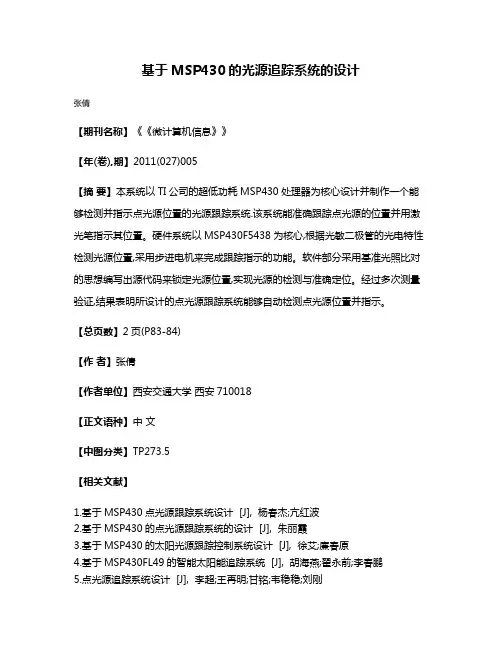

基于MSP430的光源追踪系统的设计
基于MSP430的光源追踪系统的设计
张倩
【期刊名称】《《微计算机信息》》
【年(卷),期】2011(027)005
【摘要】本系统以TI公司的超低功耗MSP430处理器为核心设计并制作一个能够检测并指示点光源位置的光源跟踪系统.该系统能准确跟踪点光源的位置并用激光笔指示其位置。
硬件系统以MSP430F5438为核心,根据光敏二极管的光电特性检测光源位置,采用步进电机来完成跟踪指示的功能。
软件部分采用基准光照比对的思想编写出源代码来锁定光源位置,实现光源的检测与准确定位。
经过多次测量验证,结果表明所设计的点光源跟踪系统能够自动检测点光源位置并指示。
【总页数】2页(P83-84)
【作者】张倩
【作者单位】西安交通大学西安710018
【正文语种】中文
【中图分类】TP273.5
【相关文献】
1.基于MSP430点光源跟踪系统设计 [J], 杨春杰;亢红波
2.基于MSP430的点光源跟踪系统的设计 [J], 朱丽霞
3.基于MSP430的太阳光源跟踪控制系统设计 [J], 徐艾;廉春原
4.基于MSP430FL49的智能太阳能追踪系统 [J], 胡海燕;翟永前;李春鹏
5.点光源追踪系统设计 [J], 李超;王再明;甘铭;韦稳稳;刘刚
因版权原因，仅展示原文概要，查看原文内容请购买。
基于MSP430的红外光源控制系统及其硬件设计
基于MSP430的红外光源控制系统及其硬件设计摘要随着集成电路技术、微控制器技术、光谱技术高速发展，基于红外光光谱特性的应用越来越广泛。
红外光源被广泛应用于气体分析、激光测距、机器人定位、遥感、非接触式测温等诸多领域中。
然而由于红外光源通常功率较大，导致制约相关红外光源应用技术的发展。
随着近年来集成电路技术飞跃式的发展，微控制器、大功率场效应管等电子元器件性能得到大幅度提高，使得利用微控制器控制红外光源成为一种主流趋势。
本设计通过利用MSP430单片机以及稳压电压实现红外光源的电压控制以及利用微控制器技术控制场效应管的通断实现红外光源的电子调制。
关键词：红外光源；调制；电压控制；MSP430；MSP430-based infrared light source control system and its hardwaredesignAbstractWith the rapid development of integrated circuit technology, microcontroller technology, and spectroscopy technology, applications based on the spectral characteristics of infrared light are becoming more and more extensive. Infrared light sources are widely used in gas analysis, laser ranging, robot positioning, remote sensing, non-contact temperature measurement and many other fields. However, due to the relatively high power of infrared light sources, the development of related infrared light source application technologies is restricted. With the rapid development of integrated circuit technology in recent years, the performance of electronic components such as microcontrollers and high-power field effect transistors has been greatly improved, making the use of microcontrollers to control infrared light sources a mainstream trend. This design uses the MSP430 MCU and the stabilized voltage to realize the voltage control of the infrared light source and the microcontroller technology to control the on and off of the field effect tube to realize the electronic modulation of the infrared light source.Keywords: Infrared light source; modulation; voltage control; MSP430;目录1前言 (2)1.1本设计的目的及意义 (2)1.2本设计在国内外的发展概况及存在问题 (3)1.3本设计应解决的主要问题 (3)2本设计 (4)2.1系统方案 (4)2.2 硬件设计软件原理 (5)2.3电源电路原理与设计 (6)2.3.1单片机稳压电路设计 (6)2.3.2数控可调电压电路设计 (8)2.3.3数字电位器电路设计 (10)2.4单片机电路原理与设计 (11)2.5 按键电路原理与设计 (13)2.6 串口电路原理与设计 (13)参考文献 (14)谢辞 ...................................................... 错误!未定义书签。
MSP430单片机的光电跟踪伺服系统研究方案
MSP430 单片机的光电跟踪伺服系统研究方案
0 引言
光电跟踪系统是以光电器件(主要是激光器和光电探测器)为基石，将光学
技术、电子/微电子技术和精密机械技术等融为一体，形成具有特定跟踪功能的装置。
目前国内外较先进的光电跟踪系统多以激光测距仪、电视跟踪仪和红外跟
踪仪三位一体为核心构成。
采用机械方法实现跟踪系统控制起来还不太灵
敏。
对于一个光电追踪系统，一般通过目标识别、位置信号检测、位置信号
处理、PID 伺服控制计算、驱动控制、位置反馈、目标不间断跟踪，完成特
定跟踪任务。
而与之配套的目标识别检测处理与PID 伺服控制实现是非常重要的部分，是保证整个系统能否正常工作的关键。
为更好地实现精确的跟踪伺服系统，本方案中使用MSP430 单片机完成对目标定位跟踪的PID 闭环控制，采用S066A 的国产四象限探测对目标进行识别跟踪定位。
MSP430 单片机是美国TI(德州仪器)公司近年推出的16 位高性能混合信号处理器。
由于它具有处理能力强、运算速度快、集成度高、外
部设备丰富、超低功耗等优点，因此在许多领域内都得到了广泛的应用。
S066A 国产四象限探测器光谱响应范围在400~1 100 nm，它的峰值波长为940 nm，它具有较高的灵敏度和精确度，广泛运用于位置检测，光学定位，距离探测等方面。
本研究方案的意义在于一方面对四象限探测器件以及新式低功耗高集成的
微处理器的使用和推广;另一方面探索一种新的机械对准结构设计以及为低成本跟踪系统的研制提供一种可行性方案。
1 总体设计方案。
点光源跟踪设计报告
“点光源跟踪系统”的设计与实现摘要：本点光源跟踪系统由MSP430F5438单片机、bh1750fvi-e光强传感器，LED 灯和云台等组成闭环控制系统，主要模块有LED驱动电路模块、云台控制模块和光能检测模块。
在芯片TPS61062控制的驱动电路作用下产生电流可调的点光源，通过光能检测模块比较各方位光照强度，控制不同继电器的导通从而控制云台向某个方向转动，实现追光功能。
而且，需要校准时也可以用红外进行手动调节。
关键词：MSP430单片机，光能检测，云台控制“The point source Tracking System” 的设计与实现Abstract：The point source tracking system by the MSP430F5438 MCU, bh1750fvi-e light intensity sensors, LED lights and head composed of closed-loop control system, the main module has LED driver circuit module, PTZ control module and the light detection module. TPS61062 chip under the control of drive circuit produces current adjustable light source, light detection module by the parties to place light intensity compared to control conduction of different relays to control head rotation in a certain direction, to achieve functional recovery of light. Moreover, the need for calibration can also be adjusted manually using infrared.Key Words：MSP430 microcontroller, light detection, PTZ control一、方案比较与论证1、LED驱动模块的方案比较与论证方案一：用电源直接在LED的两端加一个电压使LED发光，但这样需要一个可调电压源，通过调节电压来改变LED的电流，从而实现亮度的调节，由于电压的调节很难实现精确的步进，使得这种调节方式线性度很差，给我们监测电流造成了一定的难度，而且这种方案容易损坏LED灯，故未采用此方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于msp430的点光源跟踪系统设计
周小军 何志龙 武小栋
摘要 本设计采用MSP430F149 单片机作为整个系统的控制核心，利用4个光敏三极管来接收点光源发出的光并将检测到的信号放大后传给控制器MSP430F149单片机，经过单片机的运算和处理来确定点光源的位置，并将运算的控制信号传给两台步进电机，使其跟随点光源运动。
当水平方向上的2路光敏三极管测量数值相对接近，同时竖直方向上的2路光敏三极管测量数值也相对接近时，位于传感器中间的激光笔将精确的指向点光源。
关键词： MSP430 点光源 跟踪 传感器
1 方案设计与论证
根据题目的要求，系统的设计可分为控制器（msp430）模块，电机驱动模块，点光源检测模块，液晶显示模块，LED 驱动模块组成。
系统设计总框图如图1：
1.1主控芯片的选择 方案一：采用传统的51单片机，运用比较广泛，上手比较快。
但是本系统的程序量比较大，内部资源要求比较丰富，51单片机难以胜任这些功能。
光敏三极管
键盘
MSP430F149 1602液晶
纵轴电机 横轴电机 图1 系统设计总框图
方案二：采用MSP430F149低功耗单片机，其I/O口资源丰富，有12位AD转换、16位定时器、精密的比较器等，信息处理功能强大，能够很好的实现系统的要求。
故选择此方案。
1.2电动机的选择
本系统电机的主要作用是调整激光笔的位置，指向点光源，可选取的类型如下方案：
方案一：步进电机。
在非超载的情况下，电机的转速、停止位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响。
每给一次脉冲信号，电机能够转过一个步距角。
方案二：直流减速电机。
此电机在正常通电状态下，转速平稳，角度的变化也近乎连续，控制简单方便。
根据设计的要求可知，直流减速电机的速度不容易控制，而步进电机的控制和实现相对简单一些。
因而选用方案一。
1.3电动机驱动方案的选择
本系统中选的是步进电机，步进电机驱动有一下三种方案可选择：
方案一：采用功率三极管作为功率放大器的控制步进电机。
线性型驱动的电路结构和原理简单，加速能力强，但是电路比较复杂。
方案二：采用由达林顿晶体管阵列ULN2003。
用单片机控制达林顿管使之工作在占空比可调的开关状态下，精确调整电动机转速。
单驱动能力比较弱。
方案三：采用恒压桥式驱动芯片L298N。
驱动能力强，电路简单，使用方便。
故选择此方案。
1.4传感器的选择
本系统的传感器主要是检测光照度，可考虑的传感器如下列方案：
方案一：光敏电阻。
从光照特性来看，随着光照强度的增加，光敏电阻的阻值开始迅速下降，可以反映光照的变化，但该特性大多数情况为非线性，部分光照区间内，特性变化不灵敏。
方案二：光敏二极管。
光敏二极管具有单向导电性，无光照时，有很小的暗电流，当受到光照时，光电流随射光强度的变化而变化。
方案三：光敏三极管。
光敏三极管灵敏度远高于光电池,但受外界环境影响飘动比较严重,用两个光敏三极管采集点光源两侧的光强差,可以有效消除外界环境光的干扰.光敏三极管接收面不仅小而且是一个有聚光功能的透镜,更容易确定点光源的位置。
用四个光敏三极管组成四象限感光面，上下左右各一个光敏三极管。
经实践测定，光敏二级管与光敏三极管满足要求，但在反映速度，及变化的灵敏、快速性方面，光敏三极管更胜一筹，故传感器选择方案三。
2硬件电路的设计
2.1 1W LED驱动电路
用LM317三端可调式集成稳压器，可以通过简单的电路连接得到恒流源I=1.25/R +I
（I=50υA），可移动过精密电位器调节R2从而改变I，得到相应的电流范围用来驱动
大功率LED灯。
电路如图2所示：
图2 1W LED驱动电路
2.2信号检测电路
3DU33采集到光信号后，使整个电路导通，再通过运算放大器将微弱的电流信号放大，从而使单片机MSP430F149更好的处理信号。
整体电路如图3所示：
图3 信号采集电路
2.3步进电机驱动电路设计
为了达到较好的跟踪电光源的目的，本设计采用两个步进电机来配合跟踪系统工作。
电机驱动电路如图4所示
2.4键盘设计 本系统中键盘的作用是调整。
如果点光源不在光敏三极管检测的范围就不能检测点光源的光照，所以需要手动调整步进电机使其寻找到点光源。
键盘就在这个过程中应用。
键盘电路如图5所示 图5 键盘电路 图4 步进电机驱动电路
3 系统程序设计
3.1 跟踪系统流程图 否 是
开始
键2
键1 键4 初始化
模式选择
键3 键5
模式1 反转 停止 正转 模式2
光源检测
驱动电机
追踪测量
是否光强最大
保存数据并停止测量
图6 系统总体流程图
3.2 软件设计
本系统软件设计部分主要包括按键选择部分，ADC采集转换部分，液晶驱动部分，执行部分。
按键选择部分，设置P2.0~P2.4下降沿中断。
P2.0键按下后选择模式1即电光源圆周运动模式，P2.1控制电机正转，P2.2控制电机反转，P2.3使电机停止转动，P2.4选择模式2即点光源直线运动模式。
其中P2.1、P2.2、P2.3三个按键用于调整，当电光源不在测量范围时，可以按键控制使电机转动到可测量区域。
ADC采集转换部分，设置P6.0~P6.3为光敏三极管信号输入端口，经过单片机ADC12算法处理，把处理结果进行比较，并把部分结果在液晶上显示。
液晶驱动部分占用P4全部端口和P3部分端口。
此部分程序用于液晶的初始化以及控制液晶显示。
执行部分，通过比较经过水平方向两个光敏三极管电流的大小，确定纵轴电机的转动方向，通过比较经过竖直方向两个光敏三极管电流的大小，确定横轴电机的转动方向。
当水平、竖直两个电流值之差在一确定范围时，电机停止转动，此时激光笔指向电光源所在位置。
此外，电机运行状态会在液晶上显示。
4结语
本设计基本上能按照要求对点光源进行跟踪。
单片机通过对外部光电信号的采样转换比较得到电机运行指令。
可根据控制系统的追踪时间要求来改变脉冲的频率，以此来改变步进电机的旋转速度带动工作台进行实时跟踪, 在电路中增加了手动校准电路，可以使光敏三极管快速的寻找到点光源的大概位置，然后实施自动跟踪功能。
设计过程中我们碰到的最大的问题是硬件部分，最终在仔细的调试过程中发现了问题，并加以解决。
5参考文献：
[1]全国大学生电子设计大赛获奖作品选编.北京理工大学出版社2005
[2] MSP430单片机常用模块与综合系统实例精讲.电子工业大学出版社2005
[3]MSP430系列16位超低功耗单片机原理与应用.清华大学出版社出版2003 6附录
所用核心器件:
MSP430单片机
两相混合式步进电机两个
光敏三极管4个
1602液晶1块
LM317 1个
LM324 两个
L298N 1个。
