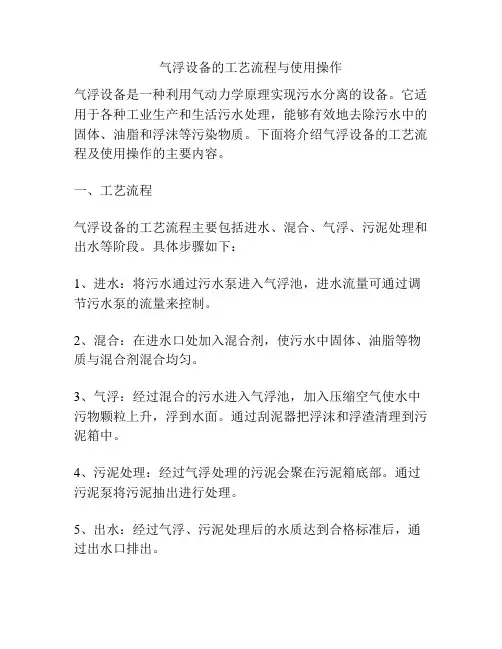

气浮设备的工艺流程与使用操作
气浮设备的工艺流程与使用操作气浮设备是一种利用气动力学原理实现污水分离的设备。
它适用于各种工业生产和生活污水处理，能够有效地去除污水中的固体、油脂和浮沫等污染物质。
下面将介绍气浮设备的工艺流程及使用操作的主要内容。
一、工艺流程气浮设备的工艺流程主要包括进水、混合、气浮、污泥处理和出水等阶段。
具体步骤如下：1、进水：将污水通过污水泵进入气浮池，进水流量可通过调节污水泵的流量来控制。
2、混合：在进水口处加入混合剂，使污水中固体、油脂等物质与混合剂混合均匀。
3、气浮：经过混合的污水进入气浮池，加入压缩空气使水中污物颗粒上升，浮到水面。
通过刮泥器把浮沫和浮渣清理到污泥箱中。
4、污泥处理：经过气浮处理的污泥会聚在污泥箱底部。
通过污泥泵将污泥抽出进行处理。
5、出水：经过气浮、污泥处理后的水质达到合格标准后，通过出水口排出。
二、使用操作1、开启设备：打开电源开关，打开气浮设备的进水阀门，启动污水泵。
确保设备正常工作后，才能进行后续操作。
2、进水检查：进水管道应检查是否安装正确，进水流量是否符合要求。
在进水管道中应安装沉淀池等预处理设备以便去除较大颗粒物。
3、调节混合剂：混合剂的加入量应根据进水情况和水质要求来确定。
调节好混合剂的加入量可以提高气浮效果。
4、控制压缩空气：调节气浮池中的压缩空气的流量和压力，以适应处理的污水的不同水质和污物质量。
5、污泥处理：定期将污泥清理出来处理。
污泥的处理方式可根据实际情况来确定，例如焚烧、沉淀等。
6、设备维护：定期对气浮设备进行维护保养，及时更换设备损坏的部件，比如污泥刮泥器、进水阀门、出水阀门、沉淀池等。
总之，气浮设备是一种高效的污水处理设备，通过工艺流程和正确的使用操作可以达到最佳的处理效果。
使用气浮设备对于生产生活污水处理是一种有效的方式。
气浮设备的应用范围十分广泛，常常用于制药、化工、电子、纺织等工业行业的污水处理。
此外，气浮设备也用于城市污水处理厂、污水处理站、污水处理车间以及各种工矿企业的废水处理。
污水处理中的气浮去油技术
排出上浮油
定期将上浮的油类物质排出，保持水 质的清洁。
结束阶段
设备清洗
气浮去油过程结束后，需要对设 备进行彻底清洗，确保设备在下 一次使用时仍能保持良好的性能
。
水质检测
再次对处理后的水质进行检测， 确保水质达到排放标准或回收利
用的要求。
记录与维护
对整个气浮去油过程进行详细记 录，并对设备进行定期维护，确
该技术通过向污水中注入微小气泡， 使油脂和悬浮物附着在气泡上，随着 气泡的浮力作用上浮至水面，从而实 现油脂和悬浮物的分离。
技术原理
01
02
03
气泡吸附原理
通过向污水中注入微小气 泡，使气泡与污水中的油 脂和悬浮物进行吸附，形 成浮力。
浮力原理
由于气泡与油脂和悬浮物 的密度差异，使附着在气 泡上的物质上浮至水面。
。
经济效益
相比其他去油技术，气浮去油 技术的运行成本较低，经济效
益显著。
实际应用案例
某机械加工厂废水处理
某景观水治理项目
采用气浮去油技术对机械加工厂废水 进行处理，成功去除废水中的油脂和 悬浮物，达到国家排放标准。
在景观水治理项目中应用气浮去油技 术，成功去除了水体表面的油脂，改 善了水质，提升了景观效果。
加强气浮去油技术的工程应用 研究，优化工艺参数和设备配 置，降低处理成本和能耗，为 实际工程提供技术支持和参考 。
感谢您的观看
THANKS
分离原理
通过设置适当的分离装置 ，将上浮至水面的油脂和 悬浮物进行收集和处理。
技术发展历程
起始阶段
20世纪初，人们开始尝试利用 气浮原理进行污水处理。
初步发展阶段
20世纪中叶，气浮去油技术逐 渐得到广泛应用，并开始出现 各种不同的气浮技术。
超效浅层气浮应用设计方案
超效浅层气浮应用设计方案1、超效浅层气浮的工作原理超效浅层气浮系统是一个先进的快速气浮系统，改传统气浮的静态进水、动态出水为动态进水、静态出水，即把含有附有微气泡悬浮颗粒的混合污水进入气浮池内的时候，使出流装置移动，混合废水的水平流速相对出流装置为零，从而抑制了槽内的紊流，因而能进行平稳的气浮分离(即所谓的“零速度原理”)，浮选体上升速度达到或接近理论升速，极大地提高了处理效率，使废水在浅层气浮槽中的停留时间由传统的30～60 min 减至3 min，并且集凝聚、撇渣、排水、排泥为一体，是一种高效的废水处理装置。
原水从整流区被放入浮选区的气浮槽时，整流区自身以原水的出流速度并与其相反的方向周转，此时，就创造了水流速为零的零流速状态，浮渣靠浮力作用垂直向上，直至浮出水面。
2、超效浅层气浮工艺的特点(1)待处理水停留时间较短，仅为3-5min。
(2)处理效率高，对处理高、低浊度水效果好。
(3)单位面积的处理量可达250 m3／(m2·d)，处理能力大。
(4)可以设置为多层，并可以直接设置在地面上或架空设置，占地面积小。
(5)有效水深约0.5m，且与处理能力基本无关，构筑物总高度降低。
(6)超效浅层气浮装置操作弹性大抗冲击力强，出水稳定，SS去除率可达90％，水的回收率可达95%。
(1)造纸白水的处理和纤维回收，回收率达90%，COD去除率在85%以上，处理后经过滤可循环利用。
(2)印染废水、漂水、毛纺废水的处理COD去除率在60-70%，BOD5去除率在50%左右，对硫化、士林直接染料的色度去除率可达70-90%。
(3)电镀废水的各种重金属离子的去除，Cr4+、Cu2+、Fe3+、Zn2+、Ni 2+等能达到排放标准。
(4)肥皂废水处理COD去除率在70%以上，油脂去除率在90%以上，与其他工艺配套后经处理水可回收利用水达80%以上。
(5)炼油废水油脂及悬浮物的去除，油脂可降至10mg/l以下，废水能达到澄清程度。
含油污水气浮处理方案
含油污水气浮处理方案一、方案背景随着工业化进程的不断加快，很多行业产生大量的含油污水。
这些含油污水对环境造成了严重的污染，需要采取有效的处理方法。
气浮技术作为一种常用的污水处理技术，被广泛应用于含油污水处理方面。
本文旨在探讨一种高效的含油污水气浮处理方案。
二、方案介绍1. 工艺原理含油污水气浮处理工艺是基于气浮现象，通过将空气注入污水中形成气泡，利用气泡浮力将悬浮在水中的油污物质浮起，从而达到分离的目的。
该工艺具有处理效率高、占地面积小、操作简便等优点。
2. 设备配置（1）气浮池：气浮池是气浮系统的核心设备，用于接收并处理含油污水。
污水经过预处理后，进入气浮池，在池内注入空气并加入絮凝剂，形成气泡并将悬浮物浮起，通过污水流动和气泡浮力的作用，实现油水分离。
（2）絮凝剂投加系统：为了增加污水中悬浮物颗粒的粒径，提高气泡与悬浮物之间的接触机会，需要投加絮凝剂。
絮凝剂可以选择有机絮凝剂或无机絮凝剂，具体根据污水的特性确定。
（3）气源系统：气源系统用于提供注入气浮池中的空气，可以采用压缩空气或纯氧。
压缩空气成本低，但纯氧注入能提高气泡的产生效果，具体选择根据处理效果和经济性权衡。
（4）溢流槽：为了控制气泡在气浮池中的停留时间，防止气泡过多或过大而影响气泡浮力，需要在气浮池上设置溢流槽，用于调节气泡的排放。
（5）沉淀池：气浮池中的浮渣通过溢流槽排出，进入沉淀池进行二次沉淀，以达到更好的水质要求。
三、方案优势1. 高效处理：气浮处理工艺能够有效去除含油污水中的悬浮物和油脂，处理效果显著，达到环保排放标准。
2. 占地面积小：相比传统的生化处理工艺，气浮处理工艺所需设备较少，占地面积小，适合在场地有限的情况下使用。
3. 操作简便：气浮处理工艺具有操作简便、自动化程度高的特点，减少了人工干预的需求，降低了操作难度和人力成本。
四、方案应用1. 石油化工行业：石油化工生产过程中产生大量含油废水，采用气浮处理工艺能够有效去除废水中的油脂和悬浮物，保护环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《水污染控制工程》课程设计任务书化学与环境工程学院环境工程系2011级环境工程专业题目工业废水气浮处理工艺设计起止日期：2014年6月28日至2014 年7月5日学生姓名：学号：指导教师：目录前言 (1)1、任务书 (1)1.1、任务背景 (1)1.2、设计任务 (1)1.2.1 溶气罐的设计 (1)1.2.2 空压机的选型 (2)1.2.3释放器的设计 (2)1.2.4气浮池的工艺设计计算 (2)1.3设计参数 (2)1.4设计计算要求 (3)2.溶气罐的设计 (3)2.1 气浮池所需空气量： (3)2.2气固比计算 (4)2.3 回流溶气水量 (4)2.4 溶气罐容积及其工艺尺寸的计算 (5)3.空压机与加压水泵的选型 (6)3.1 加压水泵选型 (6)3.2空压机的选型 (7)4. 气浮池工艺设计计算 (7)5.气浮池集水管、出水设施计算 (9)6.气浮池排渣设施 (10)7.溶气释放器 (11)8. 课程设计体会..................................... 错误!未定义书签。
9.参考文献 (12)前言工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。
而水是人类生存、社会发展不可缺少的重要资源,水资源缺乏是当前急需解决的问题,严重制约着经济社会的可持续发展,由此引起的生态环境退化、人居环境恶化等社会和环境问题将日益严重。
因此在这里研究工业废水气浮处理工艺设计是极其有必要的，对于我们环境工程专业同学而言，此次课程设计对于我们关于工厂水处理的认识具有极其重要的帮助。
1、任务书1.1、任务背景某造纸厂日排放纸机白水量为4500m3/d，拟采用部分出水回流加压溶气气浮工艺进行处理。
该废水中所含的悬浮固体SS浓度为C0＝1200mg/L，要求经处理后出水中的悬浮固体SS浓度Ce≦30mg/L。
经实验室试验表明，当向每kgSS提供25L的空气量时，可达到上述处理出水水质指标（气浮池的运转温度为20℃）。
试进行该气浮处理工艺系统的设计。
1.2、设计任务1.2.1 溶气罐的设计（1）气固比的计算；（2）所需回流溶气水量的计算；（3）溶气罐容积的计算及其工艺尺寸的确定；（4）溶气罐的选型；（5）溶气罐实际停留时间的校核；（6）溶气罐进、出水管的设计及其布置。
1.2.2 空压机的选型（1）单位时间所需供气量的计算；（2）空压机所需供气压力的确定；（3）空压机的选型。
1.2.3释放器的设计（1）根据所需溶气水量进行释放器的选型；（2）确定所需释放器的个数；（3）确定释放器的工艺布置。
1.2.4气浮池的工艺设计计算（1）分离室的工艺设计计算1、根据表面负荷率计算所需分离室的表面积；2、根据表面负荷率计算所需分离室的有效水深；3、根据长宽比及宽深比确定分离室的平面布置；（2）接触室的工艺设计计算1、根据上升流速计算所需接触室的面积；2、根据分离室的宽度确定接触室所需的长度（需同时根据接触室长度不小于0.6m的施工要求确定接触室的长度）。
（3）气浮池总体工艺尺寸的确定考虑超高0.3～0.5m，池底集水区高度0.2m。
出水区长度设0.5m。
（4）气浮池集水管的设计及其布置1.3设计参数表一：1.4设计计算要求1. 通过资料查阅、讨论及答疑，在两周时间内按时独立完成；2. 设计计算说明书书写整洁、工整有条理，计算正确无误，必要之处应加以说明；3. 通过设计计算画出溶气罐、气浮池的工艺构造及有关布置图并标注有关工艺尺寸；4．画出工艺流程图。
2.溶气罐的设计2.1 气浮池所需空气量：当无试验资料时，可按下式计算Q g=γC s(fp-1)RQ/1000 （2-1）式中：Q g——气浮池所需空气量，kg/h；γ——空气容重，g/L，见表1；C s——在一定温度下，—个大气压时的空气溶解度，mL/L·atm，见表1；f ——加压溶气系统的溶气效率，f =0.6~0.7；P ——溶气压力，绝对压力，atm ；R ——试验条件下回流比或溶气水回流比，%； Q ——气浮池处理水量，m3/h 。
表二、空气在水中的溶解度温度取20℃，则γ=1.164 g/L ，C s =18.7 mL/L·atm ，回流比R 取20%，所以：Q g =1.164×18.7×（0.65×4—1）×0.2×187.5÷1000=1.306 kg/h2.2气固比计算气固比α与悬浮颗粒的疏水性有关，α约为0.005～0.006，通常由试验确定。
当无资料时，由下式计算α= Q g /（QS a ） （2-2） 式中： α——气固比；S a ——污水中悬浮物浓度，kg/m 3。
所以，气固比为：α=1.306÷187.5÷1.2=0.0062.3 回流溶气水量)1()(21-⨯-=p f C QS S Q S R α （2-3）式中： α——气固比；Q ——处理水流量，m 3/h ；S 1、S 2——分别为原水和出水SS 浓度，S 1=1200mg/L,S 2=30mg/L; P ——溶气压力； f ——溶气效率，取0.65；C s ——空气在水中饱和溶解度，20℃ 所以h m /99.43)1465.0(7.185.187)301200(006.0Q 3R =-⨯⨯⨯-⨯=2.4 溶气罐容积及其工艺尺寸的计算溶气罐应设安全阀，顶部最高点应装排气阀。
溶气水泵进入溶气罐的入口管道应设除污过滤器。
溶气罐底部应装快速排污阀。
溶气罐应设水位压力自控装置及仪表。
1） 压力溶气罐直径D d =√（4×Q R ÷π÷I ） （2-4）式中D d ——压力溶气罐直径，m ； Q R ——溶气水量，m3/h ；I ——单位罐截面积的水力负荷，对填料罐一般选用100～200 m3/(m2·h)。
因此，溶气罐直径为：D d =√（4×43.99÷π÷120）=0.68m ，取0.65m2）溶气罐高度H=2h 1+h 2+h 3+h 4（2-5）式中：H ——溶气罐高度，m ；h 1——罐顶、底封头高度，m （根据罐直径而定）； h 2——布水区高度，一般取0.2～0.3m ； h 3——贮水区高度，一般取1.0m ；h 4——填料层高度，当采用阶梯环时，可取1.0～1.3m 表三、根据《JB1154-73》规定，当直径为650mm时，曲面高度、直边高度分别为：162mm、40mm，其壁厚还应考虑压力大小，选取12mm，因此：h1=162+40+12=212mm 所以：灌高为：H=2h1+h2+h3+h4=2×0.212＋0.3＋1＋1.2=2.924mH/D=4.5＞4，符合高径比要求选用RG—400型溶气罐，压力罐内置填料，其填料用聚丙烯阶梯环。
3）溶气罐停留时间校核V d=πD d2×H÷4=0.97m3V d= Q R×t d所以，t d=0.97÷43.99=1.4min，满足溶气罐水力停留时间的一般要求3.空压机与加压水泵的选型3.1 加压水泵选型溶气罐压力为4atm，溶气水流量为：Q P= Q g/(736fpK T)×1000 （3-1）式中：Q P——溶气水量，m3/h；Q g——气浮池所需空气量，kg/h；f ——溶气效率，对装阶梯环填料的溶气罐可取0.9；P ——选定的溶气压力，atm；K T——溶解度系数，Q P= 1.306÷（736×0.65×4×0.024）×1000=28.24 m3/h根据结果及压力的范围选择4BA—7型加压水泵，选用一用一备。
3.2空压机的选型溶气水需用量为：Q R=43.99m3/h实际供气量为：Q a= Q R×Kt×P÷η（3-2）=43.99×17.66×4÷0.65=4780.7L空气/h空压机选型：Q a，=1.25ψ×Q a÷1000÷60 （3-3）其中ψ为空压机安全系数，取1.25Q a，=1.25×1.25×4870.7÷1000÷60=0.1522m3/min根据其额定供气量Q a，=0.1522m3/min和操作压力4atm，选择电动标准型V-0.17/8 4. 气浮池工艺设计计算4.1气浮池接触室：1）接触室表面积：A c=（Q+ Q R）/(3.6υC) （4-1）式中：A c——接触室表面积，m2；Q ——气浮池处理水量，m3/h；Q R——溶气水量，m3/h；υC——接触池上升速度，通常取20mm/s。
所以：A c=（187.5+43.99）÷3.6÷20=3.22m22）接触室长度L= A c/B c （4-2）式中：L ——接触室长度，m；A c——接触室表面积，m2；故接触室宽度和分离室宽度相同。
4.2气浮分离池1）分离室表面积A s=（Q+ Q R）÷(3.6×v s) （4-3）式中：A s——分离室表面积，m2；Q ——气浮池处理水量，m3/h；Q R——溶气水量，m3/h；v s——分离室水流向下平均速度，通常为1～1.5mm/s。
