XX煤化工110KV变电站126kVSF6气体绝缘金属封闭开关设备技术要求设计单位：XX电力设计有限公司二○一○年五月XX煤化工126kVSF6气体绝缘金属封闭开关设备技术要求1.总则1.1 供方需知：1.1.1 本技术要求提出了订购方订购126kV气体绝缘金属封闭开关设备（简称GIS）的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验、包装、运输及所需技术资料等方面的内容。
1.1.2 本技术要求并未对一切技术细节作出规定，也未充分引述有关标准的条文，供方应按有关标准提供符合本技术规范的优质产品。
1.1.3 本技术要求所使用的标准及规定的条款如遇与供货方所执行的标准不一致时，按较高标准执行，投标方若使用外文应同时提供中译本。
1.1.4 本技术要求未尽事宜者由供货方参照有关标准，结合实际运行工况提出。
1.1.5本技术要求经供需双方确认签字后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.2 供货方应提供的文件a.生产资质证书b.质量保证模式c.销售及运行业绩d.主要技术文件e.主要技术参数f.制造厂建议提供的备品备件g.制造厂建议配备的专用工器具和仪表h.国家级产品检测报告i.GIS预埋件位置、外形尺寸、基础及重量等图纸及资料。
1.3卖方工作范围包括GIS本体及辅助设备的功能设计、结构性能、安装指导和现场试验，提供备品备件及专用工具、仪器仪表供货及现场技术服务。
1.4供货范围：1.4.1 卖方提供如下设备：（GIS内主母线要求采用铜质材料）序号元件名称单位数量备注出线回路，2000A 40KA/3S 100KA 主母线2000A 共2回，每回包括：1.断路器CB 组 1 弹簧机构2.隔离开关DS 组 2 电动及手动机构3.快速接地开关FES 组 1 电动弹簧机构4.检修接地开关ES 组 2 电动及手动机构5.电流互感器CT 相 3 共 15个二次线圈6.电压互感器相 1 （A相）7.避雷器相 3 线路侧8.主母线BUS 间隔满足布置要求（母线长见平面布置图）9.分支母线BUS 米满足布置要求10.出线套管3相/套1 采用大小伞结构11.就地控制柜面 1 按买方要求布置12.SF6气体瓶卖方应提供满足GIS所有气室充SF6气达额定压力的合格气体，另附安装耗气量。
12-第十二章 气体绝缘金属封闭开关设备
第十二章气体绝缘金属封闭开关设备（GIS）第一节基本原理及结构【本节描述】本节介绍气体绝缘金属封闭组合电器（以下简称GIS）的用途、分类、基本原理和结构特点等基础知识，通过要点讲解、图形展示，掌握气体绝缘金属封闭组合电器（GIS）的基本结构和原理。
一、GIS主要分类（一）GIS的定义SF6气体绝缘金属封闭组合电器是20世纪50年代末期出现的一种先进的高压电气配电装置，国际上称这种设备为Gas Insulated Switchgear，简称GIS。
GIS是指将断路器、隔离开关、检修接地开关、快速接地开关、负荷开关、电流互感器、电压互感器、避雷器、母线等单独元件连接在一起，并封装在金属封闭外壳内，与出线套管、电缆连接装置、汇控柜等共同组成，充以一定压力的SF6气体作为灭弧和绝缘介质，并且只有在这种形式下才能运行的高压电气设备。

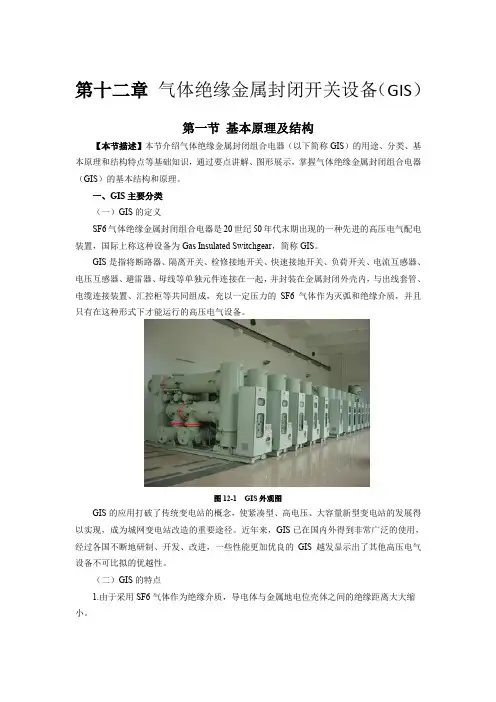

图12-1 GIS外观图GIS的应用打破了传统变电站的概念，使紧凑型、高电压、大容量新型变电站的发展得以实现，成为城网变电站改造的重要途径。
近年来，GIS已在国内外得到非常广泛的使用，经过各国不断地研制、开发、改进，一些性能更加优良的GIS越发显示出了其他高压电气设备不可比拟的优越性。
（二）GIS的特点1.由于采用SF6气体作为绝缘介质，导电体与金属地电位壳体之间的绝缘距离大大缩小。
2.全部电器元件都被封闭在接地的金属壳体内，带电体不暴露在空气中（除了采用架空引出线的部分），运行中不受自然条件的影响，其可靠性和安全性比常规电器好得多。
3.SF6气体是不燃不爆的惰性气体，所以GIS属防爆设备，适合在城市中心地区和其他防爆场合安装使用。
4.GIS主要组装调试工作已在制造厂内完成，现场安装和调试工作量较小，因而可以缩短变电站安装周期。
5.只要产品的制造和安装调试质量得到保证，在使用过程中除了断路器需定期维修外，其他元件几乎无需检修。
6.GIS设备结构比较复杂，要求设计制造、安装调试水平高。
(完整word版)12-第十二章 气体绝缘金属封闭开关设备解析
第十二章气体绝缘金属封闭开关设备（GIS）第一节基本原理及结构【本节描述】本节介绍气体绝缘金属封闭组合电器（以下简称GIS）的用途、分类、基本原理和结构特点等基础知识，通过要点讲解、图形展示，掌握气体绝缘金属封闭组合电器（GIS）的基本结构和原理。
一、GIS主要分类（一）GIS的定义SF6气体绝缘金属封闭组合电器是20世纪50年代末期出现的一种先进的高压电气配电装置，国际上称这种设备为Gas Insulated Switchgear，简称GIS。
GIS是指将断路器、隔离开关、检修接地开关、快速接地开关、负荷开关、电流互感器、电压互感器、避雷器、母线等单独元件连接在一起，并封装在金属封闭外壳内，与出线套管、电缆连接装置、汇控柜等共同组成，充以一定压力的SF6气体作为灭弧和绝缘介质，并且只有在这种形式下才能运行的高压电气设备。
图12-1 GIS外观图GIS的应用打破了传统变电站的概念，使紧凑型、高电压、大容量新型变电站的发展得以实现，成为城网变电站改造的重要途径。
近年来，GIS已在国内外得到非常广泛的使用，经过各国不断地研制、开发、改进，一些性能更加优良的GIS越发显示出了其他高压电气设备不可比拟的优越性。
（二）GIS的特点1.由于采用SF6气体作为绝缘介质，导电体与金属地电位壳体之间的绝缘距离大大缩小。
2.全部电器元件都被封闭在接地的金属壳体内，带电体不暴露在空气中（除了采用架空引出线的部分），运行中不受自然条件的影响，其可靠性和安全性比常规电器好得多。
3.SF6气体是不燃不爆的惰性气体，所以GIS属防爆设备，适合在城市中心地区和其他防爆场合安装使用。
4.GIS主要组装调试工作已在制造厂内完成，现场安装和调试工作量较小，因而可以缩短变电站安装周期。
5.只要产品的制造和安装调试质量得到保证，在使用过程中除了断路器需定期维修外，其他元件几乎无需检修。
6.GIS设备结构比较复杂，要求设计制造、安装调试水平高。
126kV气体绝缘金属封闭开关设备(GIS)技术规范
126kV气体绝缘金属封闭开关设备(GIS)技术规范书工程项目：广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料和技术参数7 技术资料和图纸交付进度8 运输、储存、安装、运行和维护规则9 技术服务与设计联络及工厂检验和监造1. 总则1.1 本技术规范书适用于126kV六氟化硫气体绝缘金属封闭开关设备（GIS），它提出了对GIS本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术标书提出的是最低限度的技术要求。
凡本技术标书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，供方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准,必须满足其要求(如压力容器)。
1.3 如果供方没有以书面形式对本技术标书的条文提出异议, 则需方认为供方提供的设备完全符合本技术标书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范书条款的差异。
1.4 本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB 7674-199772.5kV及以上气体绝缘金属封闭开关设备GB/T 11022-1999 高压开关设备和控制设备标准的共有技术要求GB 1984-2003 交流高压断路器GB 1985-2003 交流高压隔离开关和接地开关GB 1208-1997 电流互感器GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 617-1997 气体绝缘金属封闭开关设备技术条件DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 402-2007 交流高压断路器订货技术条件DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件DL/T 615-1997 交流高压断路器参数选用导则DL/T 618-1997 气体绝缘金属封闭开关设备现场交接试验规程IEC62271－203:2003 高压开关设备和控制设备.第203部分:额定电压为52kV以上的气体绝缘金属封闭式开关设备IEC 62271-100 高压交流断路器GB 16847-1997 保护用电流互感器暂态特性技术要求DL/T 725-2000 电力用电流互感器订货技术条件DL/T727—2000 互感器运行检修导则JB/T5356—2002 电流互感器试验导则JJG 313－1994 测量用电流互感器检定规程GB 1207-1997 电压互感器DL/T 726-2000 电力用电压互感器订货技术条件JJG314—1994 测量用电压互感器检定规程GB 11032-2000 交流无间隙金属氧化物避雷器DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
ZF12-126(L)型气体绝缘金属封闭开关设备GIS ppt课件
ppt课件
10
产品结构简介 断路器内部结构
灭弧室结构 ：
每极灭弧室除动、静触头座上电连
接的位置不同外皆由相同的零部件
组成，它们是：静触头座（内装静
弧触头、主触头）、绝缘筒、支撑
筒（内装动弧触头、动触头、喷口、
压气缸、活塞筒、绝缘拉杆）、动
触头座、绝缘座等，绝缘拉杆实现
运动系统的对地绝缘、绝缘座实现
ppt课件
12
产品结构简介 断路器灭弧原理
灭弧原理：
灭弧原理—自能式灭弧原理。压气缸有一热膨胀 室和一压气室，在二室之间有一单向阀片，在压 气室的下部外侧设有一减压弹簧和减压阀片。
开断大电流时，利用电弧能量使热膨胀室内的压 力升高用以开断电流，同时压气室下部的减压阀 片打开，降低压气室内的压力，减少所需操动机 构的操动功；
ppt课件
7
产品结构简介 断路器外形结构
ppt课件
8
产品结构简介 断路器内部结构
断路器内部结构 ：
三极灭弧室呈品字形布置装在下面 装有拐臂盒的底板上，拐臂盒内的传 动系统可实现三极灭弧室的机械联动， 通过每极灭弧室动、静触头座上的电 连接可实现与其它元件的对接。
ppt课件
9
产品结构简介 断路器内部结构
9 电磁锁
10 手动摇把
1 蜗轮 2 蜗杆 3 大齿轮 4 小齿轮 5 电机 6 分合闸弹簧 7 输出轴 8 油缓冲器
p9p大t课锥件齿轮 10 小锥齿轮 11 电磁锁 12 手动摇21 把
根据所配机构的不同，又分为快动和慢动两种形式，
快动时配电动弹簧机构，慢动时配电动机构。
• 接地开关——工作接地和快速接地
分角形接地开关和线形接地开关两种形式，
126kVGIS气体绝缘金属封闭开关设备讲义
126kVGIS气体绝缘金属封闭开关设备西安西开高压电气股份有限公司目录1 GIS介绍2 GIS元件构成3 GIS间隔组成4 GIS主接线形式、总体布置5 SF6气体系统第一章GIS简介1 名词解释SF6气体绝缘金属封闭开关设备又称封闭式组合电器，简写为GIS。
它是三相带电导体封闭于一个充有一定压力SF6气体、且接地的金属外壳内。
2 GIS优点气体绝缘金属封闭开关设备，主要元件均装入密封的金属容器，内充以绝缘气体，故具有体积小、占地面积少、不受外界环境影响、运行安全可靠、维护简单和检修周期长等优点。
第二章 GIS元件构成1 GIS元件介绍1.1 CB—断路器1.2 DS—隔离开关1.3 ES/FES—检修/故障关合接地开关1.4 BUS—母线1.5 CT—电流互感器1.6 VT—电压互感器1.7 LA—避雷器1.8 LCP —就地控制柜1.9 终端元件– SF6 \air Bsg 瓷套SF6 \oil Bsg 油气套管CSE电缆终端2元件电气功能，电气符号及外形及结构原理2.1 断路器电气功能：对电力系统和设备进行控制与保护，即可切合空载线路和设备，也可合分和承载正常的负荷电流；又能在规定的时间内承载、关合及开断规定短路电流或过载电流以使电网正常运行。
图1 断路器电气符号图2 断路器外形结构原理：灭弧室为单压式变开距双喷结构，它是由静触头和动触头，压气缸，活塞以及其它部件组成。
喷口、动弧触头、主动触头、气缸以及活塞杆组成灭弧室可动部装配。
在合闸时，绝缘拉杆带动灭弧室可动部向上垂直运动，使动弧触头、动主触头和静弧触头、静主触头完全接触，完成合闸操作，电流从静触头侧梅花触头经静触头座、静触头、动触头、压气缸、中间触指和支持件流向动触头侧梅花触头。
在分闸时，绝缘拉杆带动灭弧室可动部向下垂直运动，使动弧触头、动主触头和静弧触头、静主触头完全断开，完成分闸操作。
图3 灭弧室分内部示意图 2.2 隔离开关电气功能：能在分闸位置时，明显显示电路断开且保证触头间的开距，保证符合规定的绝缘隔离的要求；又能在合闸位置时，承载正常线路条件下的电流及规定时间内的异常电流（如短路电流），还能切合母线转移电流和母线充电电流。
126共箱GIS培训课件
第三部分、基本结构
弹簧机构 汇控柜 断路器 电流互感器` 三工位开关
三工位开关
接地开关
电缆终端
电缆间隔断面图
第三部分、基本结构
SF6/空气套管
架空间隔断面图
第三部分、基本结构
母联间隔断面图
第三部分、基本结构
电压互感器
母设间隔断面图
第三部分、基本结构
一、断路器
1、概述 本断路器使用于 72.5/126/145kV气体绝缘金属 封闭开关设备（GIS）。断路器 式GIS中主要元件，用于输变电 线路中，作为电力系统的控制 和保护设备。 断路器配用CT26型弹簧操动机 构。
六氟化硫气体年漏气率: ≤0.5%; 六氟化硫气体水分含量: 断路器气室≤150ppmv; 其它气室 机械寿命: 可靠性试验： 局部放电: ≤250ppmv
不维修试验6000次; 10000次 ≤10pc (间隔)
第三部分、基本结构
三、基本结构
• GIS一般由实现各种不同功能的单元组成，称间隔，主要有进（出） 线间隔、母联间隔、母线计量保护间隔等；并根据用户的不同要求实 现线变组、单母线、单母线分段、桥型接线、双母线等不同的接线方 式。 • 主导电回路由固体绝缘件支撑在外壳中央，采用梅花触头作为过渡连 接；GIS可以通过充气套管与架空线连接，也可以通过电缆终端与电 力电缆相连，或经油气套管直接与变压器连接。
第三部分、基本结构
母线由外壳、固定与盆式绝 缘子上的分支导体、及三相导 电杆组成。 为了吸收热胀冷缩变形和装 配误差，在导体连接部分采用 梅花触头，并在母线连接合适
位置安装波纹管。
第三部分、基本结构
六、GIS中的终端元件 1、概述 在GIS中，作为GIS与进、出线或主变压器 的连接元件，可有以下三种形式： SF6/空气套管、SF6/油套管及电缆终端 通常SF6充气套管和电缆终端用来连接 GIS与进、出线或变压器，而SF6/油套管仅 用来连接GIS与变压器。
小型化126KV全封闭组合电器(GIS)汇报材料教材
© 2005
产品创新点
3、三工位隔离/接地开关及操作机构 以往GIS中的隔离开关合接地开关都是分离结构，两者之间通过 电气连锁来避免误操作，可靠性低。新开发的三工位隔离/接地开关 从结构上就可以避免误操作发生，同时减小开关的体积，简化结构， 降低成本。
4、一次系统可以根据安装布置的方式不同进行改变。
2、提升区域装备制造业水平和产业竞争力 ，带动相关元件制 造产业的发展； 3、提升企业产品技术水平，增强企业竞争力。
© 2005
产品研发基础
1、 2004年1月，白云电器126kV自
能式高压断路器（GCB）通过了两部
鉴定，已完全具备生产高压设备的生 产能力。
2、白云电器研发的代表了中压世界
先进水平的36、40.5kV充气柜（CGIS）产品已在广州地铁3、4号线中 标近3亿元。 3、通过对高压GCB、中压C-GIS等产 品的开发研究，白云电器已经培养了 一大批高级人才,可以实现产业化。
© 2005
产品研发过程(1)
经过公司高级工程师进行了长达一年时间的市场调 研及周密论证，于2005年底提出研发小型化126kV全封闭 组合电器； 经公司高层领导研讨，于2006年4月份通过研发小型 化126kV全封闭组合电器提议； 2006年4月至2006年11月，完成了装配厂房改造； 2006年4月至2006年11月，技术图纸设计，具备样机试制 条件； 2006年8月至2007年3月，试验设备购买； 2006年11月至2007年2月，样机试制成功；
国家标准
--126 kV --230kV 230+73V 550kV 550+103kV ---
峰值耐受电流
年漏气率 断路器开断电流
100kA
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
126kVGIS气体绝缘金属封闭开关设备西安西开高压电气股份有限公司目录1 GIS介绍2 GIS元件构成3 GIS间隔组成4 GIS主接线形式、总体布置5 SF6气体系统第一章GIS简介1 名词解释SF6气体绝缘金属封闭开关设备又称封闭式组合电器，简写为GIS （Gas Isulated Switchger）。
它是三相带电导体封闭于一个充有一定压力SF6气体、且接地的金属外壳内。
2 GIS优点气体绝缘金属封闭开关设备，主要元件均装入密封的金属容器，内充以绝缘气体，故具有体积小、占地面积少、不受外界环境影响、运行安全可靠、维护简单和检修周期长等优点。
第二章GIS元件构成1 GIS元件介绍1.1 CB—断路器1.2 DS—隔离开关1.3 ES/FES—检修/故障关合接地开关1.4 BUS—母线1.5 CT—电流互感器1.6 VT—电压互感器1.7 LA—避雷器1.8 LCP —就地控制柜1.9 终端元件– SF6 \air Bsg 瓷套SF6 \oil Bsg 油气套管CSE电缆终端2元件电气功能，电气符号及外形及结构原理2.1 断路器电气功能：对电力系统和设备进行控制与保护，即可切合空载线路和设备，也可合分和承载正常的负荷电流；又能在规定的时间内承载、关合及开断规定短路电流或过载电流以使电网正常运行。
图1 断路器电气符号图2 断路器外形结构原理：灭弧室为单压式变开距双喷结构，它是由静触头和动触头，压气缸，活塞以及其它部件组成。
喷口、动弧触头、主动触头、气缸以及活塞杆组成灭弧室可动部装配。
在合闸时，绝缘拉杆带动灭弧室可动部向上垂直运动，使动弧触头、动主触头和静弧触头、静主触头完全接触，完成合闸操作，电流从静触头侧梅花触头经静触头座、静触头、动触头、压气缸、中间触指和支持件流向动触头侧梅花触头。
在分闸时，绝缘拉杆带动灭弧室可动部向下垂直运动，使动弧触头、动主触头和静弧触头、静主触头完全断开，完成分闸操作。
图3 灭弧室分内部示意图 2.2 隔离开关电气功能：能在分闸位置时，明显显示电路断开且保证触头间的开距，保证符合规定的绝缘隔离的要求；又能在合闸位置时，承载正常线路条件下的电流及规定时间内的异常电流（如短路电流），还能切合母线转移电流和静弧静主状态绝缘缸分闸状态拉杆杆室绝缘台静弧静主喷口触头触头母线充电电流。
图4 隔离开关电气符号图5 GL型隔离开关外形及内部结构外形图结构原理：动触头、夹叉、拐臂连接在一起，构成隔离开关内部的可动部分，拐臂与绝缘拉杆连接，绝缘拉杆与轴密封连接。
在机构给出合闸操作命令时，机构的连接机构带动轴密封和绝缘拉杆转动，从而带动拐臂转动，拐臂推动夹叉和动触头向静侧导体运动，使动触头与静触头完全接触，从而完成合闸操作。
在分闸时，机构带动轴密封、绝缘拉杆向相反方向转动，拐臂也向相反方向转动，将夹叉和动触头往回拉动，使静触头完全回到动侧屏蔽罩内，从而完成分闸操作。
外壳夹叉拐臂 图5 GL-DS 分闸示意图图6 GL-DS 合闸示意图2.3 接地开关/快速接地开关电气功能：一般的维修用接地开关，如需要时可操动机构使之将回路接地，以保护人身安全。
快速接地开关除具备维修用接地开关的功能外，还具备关合规定的短路电流的能力；尚且切合线路电磁感应电流和静电感应电流。
图7 电气符号图图8 接地开关外形结构图原理结构：装在壳体中的动触头通过密封轴、拐臂和连接机构相连，壳体采用转动密封方式和外界环境隔绝，当该接地开关合闸时其接地通路是静触头，动触头、壳体及接地端子。
接地开关壳体与GIS壳体之间具有绝缘隔板，拆开接地线后，可用于主回路电阻的测量，断路器机械特性的检测。
图9 接地开关合闸示意图图10 接地开关分闸示意图2.5母线主母线和分支母线均采用三相共箱式结构。
母线导体连接采用表带触指，梅花触头。
采用主母线落地布置结构，降低了开关设备高度，缩小了开关设备占地面积。
在适当位置布置金属波纹管。
图11 三个间隔单母线主母线示意图2.5 电流互感器电气功能：将大电流转换成小值电流，在正常情况下，供给测量仪器、仪表以利计量用，在故障状态供给保护和控制装置，以便对系统进行有效保护。
一般测量极与保护极是分开的。
图12 CT 电气符号 图13 CT 内部结构原理结构：内装电感式三相环氧浇注型电流互感器；导体=初级线圈：次级线圈固定在环型铁心上；电流互感器线圈处于地电位，属于无故障CT；2.6电压互感器电气功能：将高电压转换成低电压，正常情况下，供给测量仪器、仪表作为计量用，或传递电压信息供给保护和控制装置，以便对系统进行有效地保护。
原理结构：所用电压互感器的一次绕组为全绝缘结构，另一端作为接地端和外壳相连。
一次绕组和二次绕组为同轴圆柱结构，一次绕组装有高压电极及中间电极，绕组两侧设有屏蔽板，使场强分布均匀。
图14 VT电气符号图15 VT内部结构示意图2.7避雷器电气功能：当雷电入侵波或操作波超过某一电压值后，优先于与其并联的被保护电力设备放电，从而限制了过电压，使与其并联的电力设备得到保护。
原理结构：避雷器为罐式氧化锌型封闭式结构,采用SF6气体绝缘，垂直安装。
避雷器主要由罐体、盆式绝缘子，安装底座及芯体等部分组成，芯体是由氧化锌电阻片作为主要元件，它具有良好的伏安特性和较大的通流容量。
图16 LA 电气符号图17 LA 外形图 2.8 终端元件：电气功能：GIS 通过终端元件与外部电气设备连接。
按连接方式不同分为SF6充气套管、电缆终端、油气套管三种。
2.8.1 空气套管（三相分箱）：通过架空线与外部设备连接。
图18 BSG 电气符号 图19 BSG 外形图 2.8.2 电缆终端：通过电力电缆与外部设备连接。
图20 CSE 电气符号 图21 CSE 外形结构图 2.8.3 油气套管(三相分箱)：与变压器直接连接。
图22 油气套管电气符号 图23 油气套管外形结构图第三章GIS的间隔1 概述GIS是由完成某一功能的各个单元（又称间隔）组成，例如，进出线间隔、母联间隔、保护间隔等，通过各种间隔的组合，可以满足电力系统不同接线方式的要求。
接线方式将在第四章介绍。
2Z型断路器瓷套式进出线间隔3 C型断路器电缆终端进出线间隔4母联间隔5 保护间隔第四章GIS一次主接线与布置方式1 概述126kVGIS主要布置形式有单母、双母分段、桥形、双桥、双母、变压器直联等多种接线方式，以桥形接线为多。
2 内桥接线3 双母接线1512141311109878791012111314154 线路变压器CSE11CSE12LA11CSE135 双母分段121311109876543LALALALALALAQ1Q22000A2000A Q51Q03150A,31.5kA CT31CT32CT33CT34CT35P230.11kV0.11kV 33//132kV VT900/450/1 CL.PX 900/450/1 CL.5P20 30VA 900/450/1 0.5 15VA 3000/1 CL.PX 3000/1 CL.PX CSEQ1Q22000A2000AQ51Q03150A,31.5kA CT41CT52CT43CT44CT45Q5230.11kV0.11kV 33//3X330kV VT400/200/1 CL.PX 400/200/1 5P20 30VA 400/200/1 0.5 15VA 3000/1 CL.PX 3000/1 CL.PX BSGQ1Q22000A2000AQ51Q03150A,31.5kA CT51CT52CT53CT54CT5530.11kV0.11kV 33//132kV VTCSES A M E A S B A Y N O . E 03Q1Q22000A2000A Q51Q03150A,31.5kA CT81CT82CT83CT84CT8530.11kV0.11kV 33//132kV VTCSES A M E A S B A Y N O . E 03Q1Q22000A2000AQ51Q03150A,31.5kA CT91CT92CT93CT94CT95Q52S A M E A S B A Y N O . E 04Q1Q22000A2000AQ51Q03150A,31.5kA CT101CT102CT103CT104CT10530.11kV0.11kV 33//132kV VTCSES A M E A S B A Y N O . E 03VT2000A 2000A31.5kA FOR 3 SEC.3150A 145kV BUS, LIVW 650kV VT2000A30.11kV0.11kV 33//3X330kV VTBSGQ1Q16Q1Q17Q2Q69CT72CT71Q03150A,31.5kA CT74CT73CT75Q51Q52Q1Q23150A3000/1 CL.PX 3000/1 CL.5P20 3000/1 CL.5P203000/1 CL.0.53000/1 CL.PX 3150ACT62CT61Q03150A,31.5kACT64CT63Q51Q52Q11Q123150A3000/1 CL.PX 3000/1 0.5 15VA 3000/1 CL.PX3000/1 5P20 30VA 3150A31.47VA15VA31.47VAMMM MMM MMM MMM MMM MMM Q9Q52Q82000AMMMQ9Q52Q82000AMMMQ9Q52Q82000AMMMQ9Q52Q82000AMMMMMMMM MMMMMMM P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P2P1P1P2P1P2P2P1P2P1P1P2P1P2P1P2121311109876543城南站主接线图、平面布置及SF6气室图第五章SF6气体系统1 概述GIS以一定压力的SF6气体作为绝缘和灭弧介质，为保证GIS 运行的可靠及安全性，必须在运行中对GIS内部的SF6气体进行监控。
现大多采用分散控制方式（SF6气路按气隔单元在各自的监控装置进行监控，与LCP柜仅有电气信号相连）。
设计原则是按照设备各元件的执行功能并尽可能减少气隔的数量,同时考虑到减小事故和检修时涉及的范围来设置，每一个气隔单元有一套元件即：SF6密度计、自封接头、SF6配管等，他们直接安装在气隔单元的合适位置。
抽真空、充放气、测水份、对气体进行分析都可就地通过自封接头进行。
2气室划分下图以一出线间隔的SF6系统图举例，图中表示了每个气隔单元的气室划分和气室的各种压力置。
