某8V柴油机连杆小头衬套故障分析与改进设计赵志强1王根全1王延荣1 张利敏1 许春光1(1.中国北方发动机研究所（天津），天津300400)摘要：针对某8V柴油机50h台架试验中出现的衬套磨损和松动的故障，在故障分析的基础上，从改善轴承润滑、提高衬套固持力和提高连杆小头刚度三方面入手，借助经验、理论计算及有限元仿真等手段开展结构改进分析进而提出改进方案，该方案经500h台架耐久性试验考核未重现上述故障，由此验证本文改进措施的有效性。
关键词：柴油机衬套改进设计试验验证连杆是往复活塞式内燃机动力传递的重要组件，它承受周期性交变载荷，把活塞旋转往复直线运动转化为曲轴的旋转运动，并将作用在活塞上的力传递给曲轴对外输出功率[1,2]。
连杆小头衬套作为连杆组件的关键零件，它与活塞销组成一对滑动轴承副，连杆小头衬套与连杆体采取过盈的方式紧固联接、小头衬套与活塞销为间隙配合，连杆衬套的磨损和松动是连杆的主要失效形式。
本研究对象为某8V柴油机连杆小头衬套，分析并确定其故障机理，基于经验、理论公式和有限元仿真软件技术确定出改进方案，最终经试验验证，找到衬套磨损和松动的解决措施。
1 某8V柴油机连杆小头衬套故障描述某8V柴油机在初样机阶段多台样机在50h 台架试验中发生衬套磨损和松动的故障，连杆小头衬套磨损故障见图1、连杆小头衬套松动见图2。
图1连杆小头衬套磨损故障图2连杆小头衬套松动故障2 故障分析依据经验分析，连杆衬套磨损、发黑一般应从润滑角度考虑；连杆小头衬套松动、脱出应该从衬套与连杆体固持力不足角度分析，但往往两者非独立故障导致衬套故障，存在一定关联关系影响。
如连杆轴承润滑不良，衬套和活塞销摩擦表面的摩擦磨损状态会发生剧变，衬套安装固持力和摩擦力会此消彼长，过度的磨损使衬套的固持力持续下降，而摩擦力持续增加，当衬套安装固持力和工作摩擦力发生逆转时，故障现象随即出现；而衬套固持力不足，衬套会发生松动和旋转现象，使衬套进油孔和连杆体进油孔位置错位，导致轴承润滑不畅发生衬套磨损和烧蚀故障。
连杆小端衬套活塞销强度分析及其影响因素
连杆小端衬套活塞销强度分析及其影响因素通过有限元软件ANSYS建立连杆小端-衬套-活塞销三体配合的模型，针对连杆小端-衬套-活塞销在气体爆发压力作用下的强度及相关因素的影响规律进行分析，得出在最大爆发压力下衬套的最大等效应力处；在相同爆发压力下，衬套宽度，比压与衬套最大等效应力的关系；活塞销与衬套的配合间隙与最大等效应力的关系；在相同结构下，比压与最大等效应力的关系。
标签：连杆小端-衬套-活塞销三体配合；相关因素影响规律；ANSYS1 概述在内燃机中活塞通过活塞销和衬套与连杆连接，以推动曲轴的转动，活塞销与衬套在内燃机运转中承受气体爆发压力以及活塞连杆组惯性力的作用，而且这些力都是周期变化的冲击性负荷，此时轴承的工作性能和可靠性严重影响着内燃机整机的工作性能。
特别是近年来，内燃机日益向高速和大功率方向发展，相应地，对于轴承各个方面的性能要求也越来越高。
因此，深入分析、计算连杆衬套的强度问题，特别是分析计算影响活塞销-连杆-衬套三体接触在最大爆发压力下的强度问题，以及相关因素对衬套强度的影响规律，对于提高内燃机整机工作的可靠性和延长使用寿命都具有十分重大的意义。
对于连杆衬套受气体爆发压力和惯性力作用时的应力计算，虽然其形状并不复杂，但由于连杆衬套与连杆小端过盈装配，连杆衬套又与活塞销存在接触，活塞销受惯性力和缸内爆发压力共同作用。
衬套的实际应力的准确计算比较困难，传统方法相当的不准确性。
有限元方法的发展为精确且全面地计算连杆衬套应力提供了条件，目前已成为计算连杆衬套应力的主要手段。
文章通过ANSYS软件为针对连杆小端-衬套-活塞销三体接触模型在气体爆发压力作用下的衬套强度及相关因素的影响规律进行了分析，旨在为高速大功率柴油机的连杆衬套设计提供参考[1]。
活塞销载荷是衬套强度计算的基础，进行连杆-衬套-活塞销三体接触分析计算时，首先要确定活塞销负荷。
连杆小端与衬套过盈配合，通过活塞销与活塞连接作直线往复运动，在柴油机的整个工作过程中，处于进气冲程阶段时，连杆通过活塞销带动活塞向下运动，衬套的上部承受压力；处于排气冲程和压缩冲程阶段，连杆推动活塞向上运动，衬套的下部承受压力；处于膨胀行程阶段，燃气爆发产生的巨大压力推动活塞下行，活塞通过活塞销推动连杆向下运动，连杆再推动曲轴转动，衬套的下部承受强大的挤压力。
柴油机连杆衬套微动疲劳裂纹萌生位置预测方法
柴油机连杆衬套微动疲劳裂纹萌生位置预测方法蔡强;张翼;李闯【摘要】针对过盈配合的连杆小头和衬套之间存在的微动疲劳现象,建立连杆有限元模型,用ANSYS软件对其进行微动疲劳仿真,提取并分析连杆-衬套接触区上的应力、位移数据,分别用RUIZ综合参数法、MSR临界面法、基于损伤力学的热力学耗散势函数法预测衬套微动裂纹萌生位置.结果表明,3种方法预测的裂纹萌生位置保持一致,即衬套接触边缘内侧最易萌生微动裂纹.用方足桥-试件模拟件进行微动疲劳实验验证.结果表明,3种方法预测位置与实验试件断裂位置保持一致,其中基于热力学势函数法预测结果最为准确.%Aimed at the fretting fatigue phenomenon existed between the connecting rod and bushing interference fit,the finite element model of connecting rod was established,and the fretting fatigue simulation was conducted with ANSYS.The stress and displacement distribution on the contact surface of the connecting rod-bushing was extracted and analyzed,and the fretting crack initiation location of bushing was predicted by using RUIZ comprehensive parameter method,MSR critical surface method and the thermodynamic dissipation potential function method respectively.Results show that the predicted crack initiation location with three methods is very close,that is,the inner side of the bush edge is the most easy to crack.The fretting fatigue tests were carried out with the simulated specimens and the square footbridge.Results show that the predicted location is consistent with the experimental data,and the prediction results based on the thermodynamic potential function method is the most accurate.【期刊名称】《润滑与密封》【年(卷),期】2017(042)004【总页数】5页(P106-110)【关键词】连杆衬套;微动疲劳;裂纹萌生;预测方法【作者】蔡强;张翼;李闯【作者单位】中北大学机械与动力工程学院山西太原030051;中北大学机械与动力工程学院山西太原030051;中北大学机械与动力工程学院山西太原030051【正文语种】中文【中图分类】TK422;TH117.1两个紧固连接的机械零件在交变载荷的作用下，其接触面上会产生微动磨损，长久下去会导致零件的疲劳寿命大大降低[1]。
基于ANSYS的某型发动机连杆动态特性分析
连杆 １ ７ ０ ０ Ｈｚ以下的 １ Ｏ阶振型进行分析 。
在１ ７ ０ ０ Ｈｚ 以下 的前 １ ０阶模 态 内 ， 连杆 的振 动 形 式 多样 ， 集 中表 现 为 弯 曲 振 动 。第 １阶 、 第 ４阶 、 第 ７阶 、 第 ８阶 为 绕 轴 的 弯 曲振 动 ； 第 ３阶 、 第 ６ 阶 为 绕 轴 的弯 曲 振 动 ； 而第 ２阶
２ ． １ 模 态 分 析
越多的科研工作者采用 现代设 计理论 和方法 对发动 机 的各 个 构 件 进 行 研 究 和 设 计 。 连 杆 作 为 内燃 机 结 构 中 的 一 个 重 要 构 件， 其使用可靠性很大程度上决定 了整个 发动机 的可 靠性 。传
统 的连 杆 设 计 基 本 上 为 静 态 设 计 ， 很少 涉及连 杆的动 态特性 。
型， 指 出 了连 杆 的薄弱 环节 ， 为今 后高性 能 的发动 机连 杆设计 提 供 了参 考 。
关键词 ： 发动 机 ； 有 限元 分析 ； 连杆 ； 动态 特性
０ 引 言
随 着 大 型 有 限元 软 件 的 出现 以及 计 算 机 技 术 的发 展 ， 越 来
小头 圆孑 Ｌ 的中心线方向为 轴 ， Ｘ 轴 由右手定则确定 。 ２ 有 限 元计 算 结 果 与分 析
１ ． １ 基 本 原 理
Байду номын сангаас
力， 又有活塞 、 曲轴 以及 自身的惯 性力 ， 还有 活塞传递 的缸 内气 体的爆发 压力 。惯性力变化与发动机 的转速有关 ， 其频率 通常
是 发 动 机 基频 的谐 次 ， 而气 缸 的爆 发 压 力 在 某 种 程 度 上 可 以 看
有限元 法就是对连续体进行合理 的离散化 ， 使连续体离 散 成有 ｍ个节点 、 个 单元 构成 的网格体 。由振动 学理论 可 知 ， 离散后的连杆结 构系统 的动力学微分方程为 ：

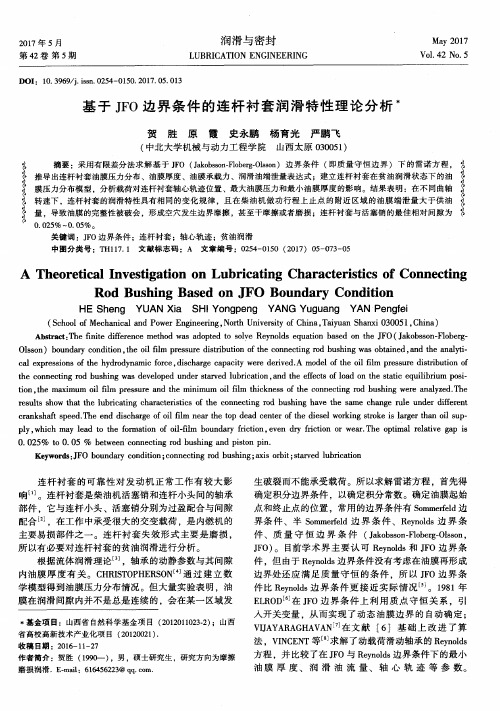

基于JFO边界条件的连杆衬套润滑特性理论分析
