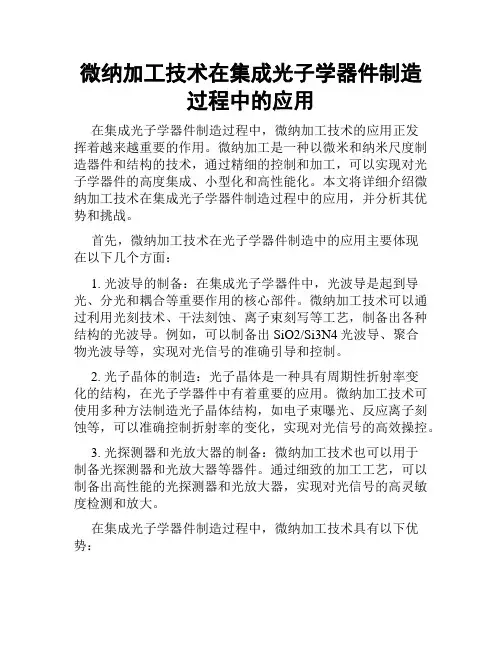

微纳加工技术在集成光子学器件制造过程中的应用
微纳加工技术在集成光子学器件制造过程中的应用在集成光子学器件制造过程中，微纳加工技术的应用正发挥着越来越重要的作用。
微纳加工是一种以微米和纳米尺度制造器件和结构的技术，通过精细的控制和加工，可以实现对光子学器件的高度集成、小型化和高性能化。
本文将详细介绍微纳加工技术在集成光子学器件制造过程中的应用，并分析其优势和挑战。
首先，微纳加工技术在光子学器件制造中的应用主要体现在以下几个方面：1. 光波导的制备：在集成光子学器件中，光波导是起到导光、分光和耦合等重要作用的核心部件。
微纳加工技术可以通过利用光刻技术、干法刻蚀、离子束刻写等工艺，制备出各种结构的光波导。
例如，可以制备出SiO2/Si3N4光波导、聚合物光波导等，实现对光信号的准确引导和控制。
2. 光子晶体的制造：光子晶体是一种具有周期性折射率变化的结构，在光子学器件中有着重要的应用。
微纳加工技术可使用多种方法制造光子晶体结构，如电子束曝光、反应离子刻蚀等，可以准确控制折射率的变化，实现对光信号的高效操控。
3. 光探测器和光放大器的制备：微纳加工技术也可以用于制备光探测器和光放大器等器件。
通过细致的加工工艺，可以制备出高性能的光探测器和光放大器，实现对光信号的高灵敏度检测和放大。
在集成光子学器件制造过程中，微纳加工技术具有以下优势：1. 高度集成：微纳加工技术能够实现对光子学器件的高度集成，使得多个光学元件可以在一个芯片上实现，从而大幅度减小了器件的尺寸和重量。
高度集成带来的优势包括简化器件结构、降低功耗、提高整体性能等。
2. 高精度加工：微纳加工技术能够实现对光学器件的高精度加工，减小器件尺寸的同时，保持较高的性能。
高精度加工使得光波导、光子晶体等器件的制备更加精确，光信号的操控和调控更加可靠和稳定。
3. 应用广泛：微纳加工技术不仅可以应用于光通信领域，还可以应用于生物医学、光电子学、传感器等领域。
光通信领域是微纳加工技术最早及应用最广泛的领域之一，通过微纳加工技术制造的光子学器件可以应用于光纤通信、无线通信等领域。
微纳加工技术在制造工艺中的应用
微纳加工技术在制造工艺中的应用随着科学技术的不断发展和进步，微纳加工技术逐渐得到广泛应用并在制造工艺中发挥着重要作用。
微纳加工技术是指在微观和纳米尺度上对材料进行加工和制造的技术，包括微观和纳米加工、微观和纳米装配、微观和纳米测量等方面的技术。
本文将就微纳加工技术在制造工艺中的应用进行阐述。
一、微纳加工技术在光学器件制造中的应用微纳加工技术在光学器件制造中起到了关键作用。
以光学纳米结构制造为例，利用微纳加工技术可以高精度地制造出微米尺寸的结构，从而实现了光学的自由控制。
微纳加工技术还可用于制造光电子器件、光纤器件等，极大地推动了光学领域的发展。
二、微纳加工技术在传感器制造中的应用微纳加工技术在传感器的制造中也起到了重要的作用。
传感器是一种用于检测和感知环境变化的装置，在工业、医疗、物联网等众多领域有着广泛应用。
利用微纳加工技术可以制造出高灵敏度、高精度的传感器，可以实时监测和记录所感知的信息，从而提高了传感器的性能和可靠性。
三、微纳加工技术在纳米材料制备中的应用纳米材料是一种具有特殊物理、化学和生物性能的材料，具有广泛的应用前景。
微纳加工技术可以精确地控制纳米材料的结构和形貌，制备出具有特殊功能的纳米材料。
例如，利用微纳加工技术可以制备出具有高导电性、高强度、高表面活性的纳米材料，这些材料在新能源、催化剂、生物传感器等方面都具有重要的应用价值。
四、微纳加工技术在微电子器件制造中的应用微电子器件是微纳加工技术的重要领域之一。
微纳加工技术可以制造出微米尺寸的电子元器件，如微型传感器、微型电容器、微型电感器等。
这些微电子器件具有体积小、功耗低、性能优良等特点，可以广泛应用于计算机、通信、医疗等领域，推动了微电子技术的发展。
五、微纳加工技术在生物医学领域中的应用微纳加工技术在生物医学领域中的应用也日益增多。
例如，利用微纳加工技术可以制造出微型药物输送系统，将药物精确地输送到病变部位，提高治疗效果。
微纳加工技术还可用于制造生物芯片、微型探针等，用于研究生物分子的结构和功能，提高基因测序和诊断技术的准确性和灵敏度。
【精品】微纳结构在光电功能器件方面的应用研究
微纳结构在光电功能器件方面的应用研究可行性报告一、立项必要性近年来，随着绿色能源概念的提出，对于太阳能、风能、生物能源的利用需求促使人们为提高能量利用率而对器件结构、材料提出更高的要求，其中对于光能的利用涉及到光电功能器件的高效发射、传输、转换、接收与探测光子信号的过程，器件类型包括发光二极管（LED），光学波导，太阳能电池，可见及红外光探测器等，器件结构设计与优化对于性能的提高起到非常重要的作用。
近年来在器件结构优化的过程中经常用到二维微纳米周期阵列结构，用来增加对于光线的调控，均取得了较好的效果，如：1.用于LED的“表面粗化技术”和“蓝宝石图形化衬底技术”。
LED芯片在制作过程中，通常会遇到由于界面及表面折射率差过大而影响到光线出射的问题，从而影响到LED外量子效率的提高，通常采用的结构改进方法为表面粗化与蓝宝石图形化衬底技术（PSS）等，分别在外延片顶部与衬底表面采用光刻+刻蚀等工艺制作二维周期性结构，一方面能够有效改善LED表面结构对称性，增加出光几率，另一方面，还能够通过侧向外延等手段，有效地减少衬底与外延层晶格失配，达到减少位错密度，改善晶体质量的效果。
2.用于太阳能电池硅材料表面及其封装玻璃表面的二维周期阵列结构。
为了增加太阳能电池对于光线的吸收，减少材料表面的反射，通过微纳结构设计，并采用严格耦合波分析（RCWA）仿真，能够得到高吸收、低反射的二维周期结构。
如通过各向异性腐蚀、飞秒脉冲激光等硅表面微加工技术制作的“黑硅”表面，具有周期性，微纳尺寸的“小金字塔”结构，在250nm—2500nm 的宽光谱范围都具有超高效率的吸收。
在封装玻璃表面通过光刻结合蚀刻的技术，或者通过微纳尺寸小球的自组装技术获得类似“蛾眼”结构，能够形成折射率从玻璃到空气端的有效梯度减少，从而能够获得宽光谱（400nm-1100nm），宽角度（0-60度）范围极低的反射率，在太阳能电池产品中有着重要的应用前景。
微纳加工技术的研究与应用
微纳加工技术的研究与应用随着科技的发展，微纳加工技术越来越被社会广泛应用。
微纳加工技术是通过微米和纳米级别的工艺和工具，将原材料加工成微型和纳米级别的器件、结构或材料，以满足特定的应用需求。
微纳加工技术应用范围广泛，例如半导体制造、生物医学、光子器件、MEMS等领域，可以提高产品质量和生产效率，节省能源和材料的使用，促进节约型社会的建设。
一、微纳加工技术的分类微纳加工技术的分类可以按照材料、型号、加工方法等不同方式进行。
在材料方面可以分为金属、半导体、聚合物等。
在型号方面可以分为结构、器件等。
在加工方法方面可以分为光刻、电子束光刻、激光加工、原子层沉积、离子注入等。
每种分类的微纳加工技术都有其具体的应用场景和优缺点。
二、微纳加工技术在半导体制造中的应用微纳加工技术在半导体制造中的应用非常广泛，其关键技术在于半导体芯片制造。
半导体芯片作为电子产品的核心，其制造技术包括沉积、光刻、蚀刻、离子注入等。
其中，光刻技术是制造半导体芯片的最重要的一环，通过光刻技术可以将微米级别的图案、电路等刻在半导体表面，以控制芯片器件的性能。
三、微纳加工技术在生物医学中的应用微纳加工技术在生物医学领域的应用越来越受到关注，主要应用于细胞和组织的研究、诊断和治疗等方面。
例如，将微纳处理技术应用于构建人工血管，可以有效地提高血管修复的效果；将微纳技术应用于医学成像，可以提高成像效果和诊断准确度。
四、微纳加工技术在光学器件中的应用光学器件是利用光学原理制作的设备，其性能直接影响到光学仪器、光学通信、光学计量、光学储存等领域的质量。
微纳加工技术在光学器件制造中应用非常广泛，可以制作各类光学微纳结构和光学元件，如光纤光栅，表面等离子体增强光谱仪等。
五、微纳加工技术在MEMS中的应用MEMS是微机电系统的缩写，是一种具有微机械、微电子和微光学等多学科交叉的微型系统。
MEMS主要应用于传感器和执行器领域，可以制作出各种压力传感器、加速度计、陀螺仪等微型器件。
光学传感器中的微纳加工技术研究
光学传感器中的微纳加工技术研究随着科技的不断发展，传感器技术也得到了快速的发展。
光学传感器作为一种新型传感器，广泛应用于医疗、环保、机器人和智能家居等领域。
而光学传感器中的微纳加工技术则成为了光学传感器发展的重要支撑。
一、光学传感器简介光学传感器是以光学现象为基础的传感器，其能够将光能转化为传感信号。
光学传感器的主要工作原理就是根据光的传播、反射、折射、散射、吸收等特性来实现对物体的探测和测量。
与传统传感器相比，光学传感器具有响应速度快、精度高、环境适应性强、结构简单、易于集成等优点。
光学传感器的研究和应用领域主要包括光电子学、计算机视觉、机器人、生物医学等多方面。
二、微纳加工技术在光学传感器中的应用微纳加工技术是指利用纳米技术、微加工技术等手段对物质进行制备、加工、组装和表征的一种技术。
其主要特点是高精度、高效率、高可靠性和绿色环保。
在光学传感器中，微纳加工技术的应用主要包括以下几个方面：1. 光学波导光学波导是指将光线引导到特定方向传播的设备。
其中，微纳加工技术被应用到光学波导的制造中，主要包括微细加工和微纳制造技术。
这些技术可以制作出光学波导芯片、光纤连接器等光学元器件。
2. 光电子制造光电子技术是指将光电子学和微电子学结合起来，将光学元器件和电子元器件互相配合，实现光学信号转换和控制。
在光电子制造中，微纳加工技术被广泛应用于电击刻、电子束曝光、离子束刻蚀、激光加工等方面。
3. 光学显微镜制造光学显微镜是一种利用光学放大原理来观察微小样品的仪器，它在物理、生物等领域有着广泛的应用。
微纳加工技术在光学显微镜制造中扮演着重要角色，可以制造出较高清晰度、较大视野的显微镜。
4. 微机电传感微机电传感又称微机电系统传感，是一种将微机电组件与传感技术相结合的传感技术。
微纳加工技术在微机电传感中有着重要的应用，可以制造出体积小、结构精密、灵敏度高的传感器，如气体传感器、加速度传感器等。
三、微纳加工技术在光学传感器中的发展趋势随着科技的不断进步，微纳加工技术在光学传感器中的应用不断拓展和深化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微纳加工技术在光学器件制造中的应用研究导语：
光学器件是现代科技中不可或缺的一部分，广泛应用于通信、医疗、能源等众
多领域。
随着科技的发展，微纳加工技术在光学器件制造中扮演着越来越重要的角色。
本文将探讨微纳加工技术在光学器件制造中的应用，并对其发展趋势进行展望。
一、微纳加工技术概述
微纳加工技术是指利用先进的加工设备和技术手段对微米级和纳米级尺寸的物
体进行加工和制造的一种技术。
它包括光刻、电子束曝光、离子束刻蚀、激光加工等多种加工方法。
微纳加工技术的出现，将光学器件的制造从传统的机械加工转变为一种精细和高效的纳米级加工过程，为光学器件的制造和研究提供了重要的手段和方法。
二、微纳加工技术在光学器件制造中的应用
1. 光纤传感器
光纤传感器是一种能够通过光线来检测和测量物理量的器件。
微纳加工技术可
以用于制造光纤传感器中的微扁平化结构和微力传感器。
通过对光纤表面的微纳结构进行加工，可以提高光的耦合效率，增强传感器对环境变化的响应能力，大幅提高光纤传感器的灵敏度和精确度。
2. 纳米光栅
纳米光栅是一种具有周期性结构的光学元件，具有优良的光学性能。
微纳加工
技术可以用于制造纳米光栅中的微米级凹槽和纳米级结构。
通过精确控制加工参数，可以实现光栅的高精度制造，提高光栅的光学性能，为光学应用提供更加稳定和高效的解决方案。
3. 光学存储器件
光学存储器件是一种能够将信息以光信号的形式存储和读取的器件。
微纳加工技术可以用于制造光学存储器件中的微米级光栅和纳米级介质颗粒。
通过精细的加工工艺和控制技术，可以在光存储介质上制造高密度和高精度的信息存储结构，大大提高存储器件的容量和速度。
4. 激光加工工具
激光加工是一种高能量激光束对工件进行加工和切割的技术。
微纳加工技术可以用于制造激光加工工具中的微槽和微透镜。
通过对工具表面进行微纳加工，可以增加激光束的聚焦能力和加工精度，提高激光加工的效率和质量。
三、微纳加工技术在光学器件制造中的发展趋势
1. 高精度加工
随着科技的进步，对光学器件加工精度的要求越来越高。
微纳加工技术在加工精度方面具有独特的优势，未来的发展趋势是进一步提高加工的精度，实现纳米级的加工和制造。
2. 多功能器件集成
微纳加工技术不仅可以制造单一功能的光学器件，还可以实现多功能器件的集成。
例如，通过将不同的光学器件结构制造在同一芯片上，实现光学器件之间的互连和协同工作，提高光学器件的集成度和多功能性。
3. 新材料应用
随着新材料的不断发展，微纳加工技术也在不断探索新材料的应用。
通过对新材料的微纳加工，可以制造出具有特殊光学性能和功能的器件，扩展光学器件的应用领域。
4. 可再制造性
微纳加工技术拥有高效、精细和可控的特点，使得器件的可再制造性得到了显著提高。
未来的发展趋势是进一步探索可再制造的技术方法，实现光学器件的快速生产和高效利用。
结语：
微纳加工技术在光学器件制造中的应用研究已经取得了显著的成果，为光学器件的发展提供了重要的支撑和推动。
随着科技的不断进步，微纳加工技术将继续发挥重要的作用，并在加工精度、多功能集成、材料应用和可再制造性等方面取得突破，助力光学器件在各个领域的广泛应用。
