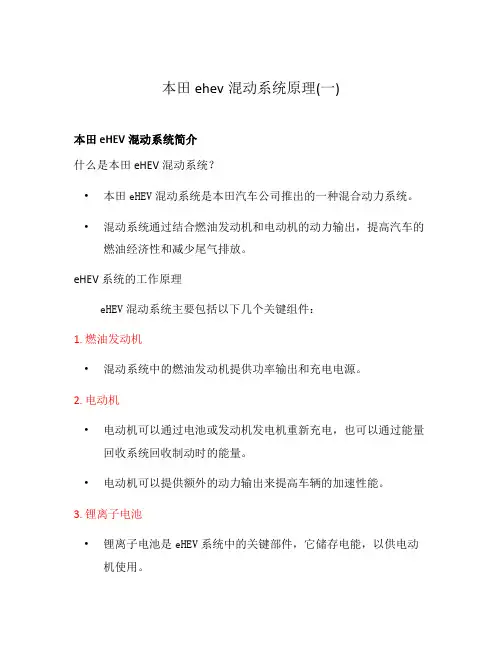

本田ehev混动系统原理(一)本田eHEV混动系统简介什么是本田eHEV混动系统？•本田eHEV混动系统是本田汽车公司推出的一种混合动力系统。
•混动系统通过结合燃油发动机和电动机的动力输出，提高汽车的燃油经济性和减少尾气排放。
eHEV系统的工作原理eHEV混动系统主要包括以下几个关键组件：1. 燃油发动机•混动系统中的燃油发动机提供功率输出和充电电源。
2. 电动机•电动机可以通过电池或发动机发电机重新充电，也可以通过能量回收系统回收制动时的能量。
•电动机可以提供额外的动力输出来提高车辆的加速性能。
3. 锂离子电池•锂离子电池是eHEV系统中的关键部件，它储存电能，以供电动机使用。
•电池可以通过发动机发电机或能量回收系统回收动力系统中产生的多余能量。
4. 控制电脑•控制电脑是eHEV混动系统的大脑，通过监测车辆的各种参数和驾驶环境，来控制燃油发动机和电动机的工作模式。
•控制电脑会根据驾驶需求和能量储备状态，智能地选择最佳的动力配置。
5. 配电系统•配电系统负责将电能从电池传输到电动机，以提供动力输出。
•配电系统还可以通过发动机发电机将车辆多余的电能转化为电池的充电电流。
eHEV系统的工作模式1. 启动模式•在启动时，车辆使用电动机提供动力，减少了燃油发动机的启动时间和磨损。
2. 低速巡航模式•在低速行驶时，电动机负责提供动力，并且电池可以通过能量回收系统回收制动能量进行充电。
3. 加速模式•当需要更多的动力进行加速时，燃油发动机会启动，并通过机械连接将动力传输到车轮。
4. 充电模式•在特定情况下，例如长时间停车后驾驶，燃油发动机可以通过发电机将电能输送到电池中，以提供后续的动力输出。
eHEV系统的优点•eHEV混动系统可以显著提高燃油经济性，降低尾气排放。
•通过智能的动力配置，eHEV系统提供了更加平滑和高效的驾驶体验。
•电动驱动模式时，eHEV系统的噪音和振动较小，驾驶更加舒适。
以上是对本田eHEV混动系统的简要介绍和工作原理的解释。
2017款本田思铂睿混合动力车电力电子系统介绍(下)
栏目编辑：刘玺 lx@Database 资料库68-CHINA ·Aug当DC-DC转换器因异常情况停止工作时，将会有12V电源不足，这会根据12V蓄电池的输出下降限制混合动力系统的输出。
由于DC-DC转换器的工作产生热量，可将来自高压蓄电池单元风扇的冷风通过高压蓄电池单元从车厢传送至DC-DC转换器的散热片，从而进行冷却。
当DC-DC转换器的温度升高时，蓄电池状态监视器单元根据需要激活高压蓄电池单元风扇。
(13)高压电机电源逆变器单元电缆高压电机功率变频器单元电缆是由橙色波纹管和抵御外部破坏的橙色铝管保护，并用夹子固定在地板下。
电缆是由三个部分组成；连接IPU的电缆(增补板)和PCU，连接IPU的电缆(DC-DC转换器)和发动机盖下熔丝/继电器盒，并且电缆连接IPU(增补板)和电动空调压缩机。
(接2020年第5期)(11)高压蓄电池单元风扇混合动力系统重复充电和放电循环，蓄电池组和DC-DC转换器将发烫。
为了驱散热量，并保持高压蓄电池的性能和系统保护，在行李箱右侧安装了一个高压蓄电池单元风扇。
高压蓄电池单元风扇采用内置的风扇电机控制电路、速度传感器，以及蓄电池状态监视单元控制高压蓄电池单元风扇，使高压蓄电池温度保持在适当的水平。
冷却空气进口位于后排座椅右侧，冷却空气经过蓄电池组和DC-DC转换器的散热片，然后排放至行李箱。
高压电池组装有多种传感器。
当电池温度增加后，电池状态监视模块(BCM)会让IPU冷却风扇启动。
当高压电池组温度达到特定的阀值时，BCM为防止电池劣化会启动IPU冷却风扇来降温，控制原理如图32所示。
图32 高压电池组温度监测(12)DC-DC转换器为保持12V系统电压，系统使用DC-DC转换器，如图33所示。
DC-DC转换器将高压直流电转换为低压直流电，能量损失极少。
DC-DC转换器将内置温度传感器的温度信息传递给蓄电池状态监测单元。
若温度出现突然增长，则蓄电池状态监测单元将停止DC-DC转换器的操作，并点亮12V蓄电池充电指示灯。
本田思域混合动力系统的工作原理
混合动力系统的工作原理思域混合动力系统的工作模式运行模式说明车辆停止模式（怠速停止）如果IMA蓄电池充电充足，则发动机停止怠速发动机在低升程凸轮上运行，IMA电机增加转矩车辆运行模式（发动机与IMA电机）缓慢加速模式（仅发动机）发动机在低升程凸轮上运行，IMA电机未增加转矩低速巡航模式（仅IMA电机）如果IMA蓄电池充电充足，则IMA电机自行起动车辆进气与排气阀中止，减少阀门弹簧压缩与泵送损失低速模式下加速（发动机与IMA电机）低速模式下高加速（发动机与IMA电机）高速巡航模式（仅发动机）减速模式（IMA蓄电池充电）发动机在高升程上运行，IMA电机未增加转矩发动机在高升程上运行，IMA电机未增加转矩发动机在低升程上运行，IMA电机未增加转矩进气与排气阀中止，以减少发动机制动力IMA 电机通过IMA蓄电池充电刺激发动机制动力1.发动机起动IMA 系统驱动 IMA 电机，正常起动发动机并在自动停止之后重新起动发动机。
IMA 电机与发动机曲轴直接相连，所以它比 12V 起动机更加安静。
如果 IMA 系统发生故障，如蓄电池模块充电状态低、温度低、IMA 系统故障等，PCM 接收 MCM 的信号并使用 12V 起动机起动发动机。
2.车辆加速状态在加速过程中，蓄电池模块为 IMA 电机供电，电机产生 103N．m 的最大转矩以辅助发动机。
PCM 与 MCM 通信以控制蓄电池模块 SOC 在规定的范围内。
当蓄电池模块 SOC 低于规定范围时， MCM 停止辅助功能并防止放电过量或损坏蓄电池。
发动机过冷或过热时，辅助功能失效，这样可以允许使用较小排量的发动机，从而提高燃油经济性。
3.低速巡航状态思域混合动力轿车在低速巡航状态时，汽油发动机“滑行”，车辆仅由 IMA 电机提供动力。
车辆行驶速度必须在 10 - 50km/h 之间且发动机转速小于 lOOOr/min 时才能够进入此模式。
进入或退出此模式时，乘客将不会觉察出变化。
思域“地球梦”核心燃烧概念
很多车友就思域这款神车进行进一步改装，不断提升其动力性能，做到了近乎跑车的加速、操控性能，使本田思域成为本田旗下“最值钱”的品牌之一。
正是因为思域搭载的“DreamEarth地球梦”发动机，以及教科书级别的vtec气门正时等技术，造就并稳固了本田在汽车发动机领域的王者姿态。
除了一些本田强大的营销能力之外，这款发动机做为业内非常强势的存在，是真正有其独特技术储备的，例如其增压系统的匹配调校、进气VVT的设计控制等等，一系列技术操作使其在平价买菜车领域称神，甚至一度挑战公路高性能轿跑，见谁超谁。
其官网数据显示2019款十代思域搭载的220TURBO发动机让思域从静止加速到100km/h仅用8.5s，而民间实测要更快一些。
动力调校齐全的套件再加帅气的外观使思域一度供不应求。
思域作为一代车神，被无数模仿，甚至“抄袭”之中，抛开帅气的外观，单拿出动力系统来看，到底什么成就了思域，“好学生”抛开帅气的外观，单拿出动力系统来看，到底什么成就了思域，本文将深度剖析思域基于1.5L燃烧系统开发的最新一代DreamEarth地球梦燃烧系统，抽丝剥茧，提取最核心的技术干货文/有聊的Jeff Sun思域“地球梦”核心燃烧概念的作业到底怎么抄，DreamEarth地球梦核心燃烧系统必然是不可忽略的重中之重。
本文将深度剖析思域基于1.5L燃烧系统开发的最新一代DreamEarth地球梦燃烧系统，抽丝剥茧，提取最核心的技术干货。
2014年本田展示了其1.5L概念的燃烧系统，并以此代替之前的1.8L燃烧系统，从而实现小型化的目标（downsizing）。
两年之后，本田重新开发了这款1.5L概念的燃烧系统，在此基础上进一步优化进气、喷射等073一系列核心部件。
一顿操作后，完成了现在应用于思域发动机中的燃烧系统，并提出了其独特的高性能、低排放的设计思路。
该思路在业界一度成为标杆，作为中小排量车型的首选对标系统，精简而言，“油气”玩得好，是本田这套动力系统的重点。
本田immd混动系统工作原理
本田immd混动系统工作原理
本田IMMD（智能多模式马达驱动系统）是本田汽车旗下技术的一种，它改变了传统汽车技术的工作原理，使用电动机驱动来替代传统汽车的内
燃机，从而大大降低汽车污染。
IMMD混动系统包括一个电动机、一个内
燃发动机、一系列变速箱以及相应的车轮驱动系统组成，它们可以根据不
同的工况来进行协调配合，实现有效的节能技术。
具体而言，IMMD系统的工作原理是，当发动机燃烧时，燃烧产生的
能量将由电动机利用，该电动机可以提供相应的机动能量，以驱动整车行驶。
当车速缓慢时，电动机会优先驱动车辆，当车速变快时，内燃机会出现，从而提供更多的动力。
当车辆带载量较重时，电动机和内燃机可以协
同工作，形成一个紧密的整体动力系统，提供更多的动力。
由于IMMD技术采用了智能控制系统，使得内燃机和电动机可以完美
配合，既满足驾驶者的动力需求，又能有效节能。
此外，IMMD还配备了
自动变速箱，可以使车辆在低速条件下行驶，也可以在高速条件下运行，
从而充分发挥其节能效果。
电动汽车作业(三-五答案)
电动汽车作业三（一）名词解释(二）选择题（三）简答题1、为什么BAS系统比其它类型的混合动力车的价格更便宜？在BAS中，混合动力汽车高压蓄电池组体积与质量较小，系统功率小，因此成本较低，但节油率也较少，有8-12%；2、别克君越轿车混合动力系统由哪几部分组成？起动机/发电机总成MGU（Motor/Generator Unit）起动机/发电机控制模块SGCM（ Motor/Generator Control Module ）混合动力电池组分离模块（能量存储控制模块，ESCM)混合动力镍氢电池组(NiMH）36V电池驱动带及双紧张轮12V电池3、君越混合动力汽车故障代码显示DTC P0A38(起动/发动机温度传感器电压过低)，原理图如下，其中J2是起动/发电机控制模块连接器，J1是起动/发电机连接器，简要说明故障诊断测试方法。
答：1）将线束连接器J2从起动机/发电机控制模块上断开。
使用相应的测试适配器测试端子2和14之间是否存在120一1251千欧的电阻.如果小于规定值则更换起动机/发电机控制模块。
2）断开电动/发电机单元的7针X1连接器。
测试起动机/发电机控制模块连接器线束端子2和电动/发电机单元J1连接器线束端子G之间的电阻是否小于1欧。
如果大于规定值修理开路/电阻过大故障。
3）测试起动机/发电机控制模块连接器线束端子14和电动/发电机单元J1连接器线束端子F之间的电阻是否小于1欧.如果大于规定值修理开路/电阻过大故障.4）如果两个电路测试都正常则更换电动/发电机。
电动汽车作业四(一）名词解释(二)选择题1、什么情况下本田混合动力车用12伏电池和传统的启动电动机？A. 电池模块的SOC 低时B. 环境温度低于0℉(—18℃） C 。
IMA 系统出现故障 √ D. 以上任何一种情况下都会2、高压电池的荷电状态通常指定为 .√A. 50％—80％ B 。
10％—50％C. 10％-70% D 。
混合动力与电动汽车(52)
第二节 本田混合动力电动部分
二、系统组成与电路控制
混合动力车型采用了CAN(控制器局域网络)技术，
此系统提供ECU间的数据共采用数字信号通信总
线，减少车辆电气线束和电气零件的数量。
混合动力系统使用了多个控制单元，如图3-1-9
所示，FI/CVT/MG的每个ECU放置在发动机室内。
电源控制单元（PCU）
MDM、散热板和DC-DC转换器合在一起的总称就叫电源控 制单元。
三、混合动力主要部件分析
1、IPU智能动力单元
PCU冷却风扇 它在散热板的前面，把风吸入散热板帮助冷却PCU。
接线台 这是一个黑色元件，在DC-DC转换器的旁边，实际上它是
电池模块组件的一部分。见图14-19。
第二节 本田混合动力电动部分
二、系统组成与电路控制
与传统汽车相比，除了FI、CVT控制系统外，还
增加了 IMA（Integrated Motor Assist）的管
理功能。
蓄电池ECU位于IPU内，并且可对IMA蓄电池进行
各种管理。 MOT的ECU位于IPU内并且与PDU集成 以减少尺寸。
三、混合动力主要部件分析
维修注意事项: 报废电动机时要当心它的磁力
磁力会影响工具和零件的操作，因此需使用专用的转子 拔出工具和抗干扰防护膜拆卸或安装转子。拆卸和在安 装转子时，在转子和定子之间放置OHP膜，以保护转子的
薄钢片。
四、IMA系统故障码诊断程序
1、IMA系统故障诊断码见表5-4（讲义P112-113）。 2、IMA系统故障诊断程序 DTC P0562（15）：BCM模块系统电压低。（ P113-114）
插电式混合动力汽车的组成与工作原理
插电式混合动力汽车的组成与工作原理插电式混合动力汽车（Plug-in Hybrid Electric Vehicle，PHEV）是指一种由燃油发动机和电动机组成的汽车，它可以通过插电充电或以发动机驱动的方式工作，从而实现更高效的能源利用和减少尾气排放。
下面将从组成和工作原理两个方面详细介绍插电式混合动力汽车。
一、组成1.燃油发动机：燃油发动机通常是传统的内燃机，可以使用汽油或柴油作为燃料。
燃油发动机主要负责提供动力，并通过驱动发电机发电，以满足电动机的电力需求。
3.电池组：电池组是插电式混合动力汽车的能量存储系统，通常采用锂离子电池。
电池组主要负责存储电能，并向电动机提供驱动能量。
4.发电机：发电机是燃油发动机的一个关键部件，它通过与燃油发动机相连来产生电能，以充电电池组或直接向电动机供电。
5.充电装置：充电装置用于将电能从外部电源转移到电池组中，可以通过插电充电或者无线充电的方式进行。
6.控制系统：控制系统是插电式混合动力汽车的大脑，主要负责监测和控制整个系统的运行。
它通过传感器和计算机系统，对燃油发动机、电动机、电池组等部件进行控制和协调，以实现最佳的能量利用和性能。
二、工作原理1.全电动模式：在电池有足够电能的情况下，插电式混合动力汽车可以选择纯电动模式工作。
此时只使用电动机驱动汽车，从而实现零尾气排放和低噪音行驶。
2.混合模式：当电池电量下降时，燃油发动机将自动启动，并利用发电机产生电能，以供给电动机使用。
在这种模式下，电动机和燃油发动机可以同时为汽车提供动力，以提高燃油经济性和续航里程。
3.充电模式：在长途行驶时，插电式混合动力汽车可以选择充电模式。
此时燃油发动机将主动工作，同时驱动发电机，将产生的电能充入电池组中，以延长纯电动行驶里程。
在实际使用中，插电式混合动力汽车的工作模式会根据驾驶需求和电池电量自动调节。
例如，在城市交通拥堵时，插电式混合动力汽车可以选择纯电动模式，以减少尾气排放和燃油消耗。
