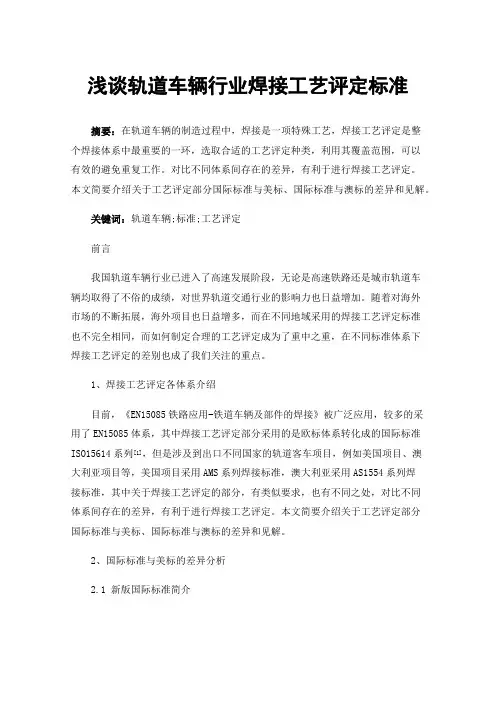

浅谈轨道车辆行业焊接工艺评定标准
浅谈轨道车辆行业焊接工艺评定标准摘要：在轨道车辆的制造过程中，焊接是一项特殊工艺，焊接工艺评定是整个焊接体系中最重要的一环，选取合适的工艺评定种类，利用其覆盖范围，可以有效的避免重复工作。
对比不同体系间存在的差异，有利于进行焊接工艺评定。
本文简要介绍关于工艺评定部分国际标准与美标、国际标准与澳标的差异和见解。
关键词：轨道车辆;标准;工艺评定前言我国轨道车辆行业已进入了高速发展阶段，无论是高速铁路还是城市轨道车辆均取得了不俗的成绩，对世界轨道交通行业的影响力也日益增加。
随着对海外市场的不断拓展，海外项目也日益增多，而在不同地域采用的焊接工艺评定标准也不完全相同，而如何制定合理的工艺评定成为了重中之重，在不同标准体系下焊接工艺评定的差别也成了我们关注的重点。
1、焊接工艺评定各体系介绍目前，《EN15085铁路应用-铁道车辆及部件的焊接》被广泛应用，较多的采用了EN15085体系，其中焊接工艺评定部分采用的是欧标体系转化成的国际标准ISO15614系列[1]，但是涉及到出口不同国家的轨道客车项目，例如美国项目、澳大利亚项目等，美国项目采用AMS系列焊接标准，澳大利亚采用AS1554系列焊接标准，其中关于焊接工艺评定的部分，有类似要求，也有不同之处，对比不同体系间存在的差异，有利于进行焊接工艺评定。
本文简要介绍关于工艺评定部分国际标准与美标、国际标准与澳标的差异和见解。
2、国际标准与美标的差异分析2.1 新版国际标准简介ISO 15614-1:2017的介绍中说出了最主要的新变化，即：焊接工艺评定试验分为两个级别：级别1是基于ASME IX的要求[2]，级别2是基于ISO 15614-1之前版本的要求，这就相当于对ASME IX进行了打包认可。
分为两个级别的目的是为了允许焊接制造应用于更大范围内”。
从国际标准ISO 15614-1:2017版开始，对ASME IX打包认可。
ISO 15614-1:2017 对ASME IX进行了打包认可之后，ISO 焊接标准体系中的焊接工艺评定（以下简称PQR）将以2种形式出现：第一种型式：ASME IX对于钢和镍合金的焊接工艺评定，今后将以ISO 15614-1:2017级别1的型式出现在ISO焊接体系中。
39-轨道交通装备焊接职业技能等级标准
GB/T 15169 钢熔化焊焊工技能评定（IDT ISO9606-1 焊工考试-熔化焊：第 1部分：钢）
GB/T 24598 铝及铝合金熔化焊焊工技能评定（IDT ISO9606-2 焊工考试熔化焊：第2部分：铝及铝合金）
GB/T 19805 焊接操作工技能评定（IDT ISO14732 焊接人员-金属材料机械 及自动焊接操作工和电阻焊安装工的考试）
使用氩气作为保护气体的气体保护焊。 3.30 电阻焊 resistance welding
工件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产 生的电阻热进行焊接的方法。 4 对应院校专业
中等职业学校：电力机车运用与检修、内燃机车运用与检修、铁道车辆运用 与检修、城市轨道交通车辆运用与检修、金属压力加工、钢铁装备运行与维护、
焊件装配成搭接接头进行的焊接。 3.13 角焊 fillet welding
为完成角焊缝而进行的焊接。 3.14平焊 flat position welding
在平焊位置进行的焊接。 3.15 横焊 horizontal position welding
在横焊位置进行的焊接。 3.16 立焊 vertical position welding
排障器 翻转装置
立柱 风缸 有压力的管道 运输容器 客车内饰 内部支撑框架 司机室设备 卫生间部件 车内滑动壁 制动电缆支架 车下设备箱 齿轮箱
电焊机的标准体系介绍
电焊机标准体系介绍1.1电焊机的标准体系介绍电焊机行业的标准化工作由全国电焊机标准化技术委员会（CSBTS/TC70，以下简称电焊机标委会）负责，电焊机标委会成立于1985年12月。
电焊机标委会由国家标准化管理委员会（SAC）和由其委托的专业标准化主管部门领导和管理，电焊机标委会设置有秘书处，秘书处负责电焊机专业领域的标准化及国际电工委员会IEC/TC26（电焊技术委员会）以及国际标准化组织ISO/TC44/SC6（电阻焊技术委员会）在国内的技术归口工作。
电焊机标准体系按电弧焊机、辅机具（配套件、零部件）、电阻焊机（包括控制器、电极接头等部件）、特种焊机、电磁兼容、电弧焊机能效和基础标准划分。
目前电焊机行业现行有效的国家标准27项，行业标准43项，见表1。
现行电焊机标准覆盖了所有电弧焊机及其关键性的辅机具；覆盖了大部分的通用电阻焊机产品；特种焊机由于使用量较小，所以仅制订了摩擦焊机标准。
表1 电焊机现行标准目录1.1.1安全标准体系和相关标准现共有安全标准9项，分别涉及电弧焊机、辅机具和电阻焊机。
1.1.1.1电弧焊机产品安全标准现行电弧焊机产品安全标准为GB 15579系列标准。
GB 15579.1《弧焊设备第1部分：焊接电源》和GB 15579.6《弧焊设备第6部分：限制负载的手工金属弧焊电源》，两项标准均等同采用IEC标准，是各类电弧焊机产品生产、销售以及CCC认证依据的标准。
其中GB 15579.6仅适用于额定最大焊接电流不超过160A、具有热切断装置、主要由非专业人员使用的手工电弧焊机，但不包括变频式、带遥控和旋转式电弧焊机，目前这类产品数量极少。
GB 15579.1适用于除GB15579.6以外的所有电弧焊机产品。
GB 15579.10《弧焊设备第10部分:电磁兼容性(EMC)要求》等同采用IEC标准。
该标准是强制性国家标准，涉及人身的电磁辐射安全，也涉及到电网及相关设备的电磁安全。
地铁车辆---整车及电气牵引使用的标准
第4部分在固定轨道运输系统中乘客和全体人员振动 和转动的效果评估指南
13
IEC 61373-1999
铁路设备、滚动车辆设备、冲击和振动试验
14
UIC513
铁路车辆内旅客振动舒适性评价准则
15
GB/T 5599-1985
铁道车辆动力学性能评定和试验鉴定规范。—
16
ISO 3095-1975
铝合金焊接标准(一)
铝合金焊接标准(一)铝合金焊接标准简介铝合金材料是一种高强度、轻质的金属材料，被广泛应用于航空、航天、汽车、建筑等领域。
焊接是铝合金加工过程中的重要环节，对焊接工艺和质量的要求非常高。
因此，相关的铝合金焊接标准也应运而生。
国际标准1.ISO 14341:2010 标准规定了MAG和MIG焊接钢、镍合金和钴合金的规范。
2.ISO 15614-1:2017 涵盖了焊接程序的计划、设计、评估和确认，适用于钢、铝和镍合金的焊接过程。
3.ISO 9606-1:2012 规定了人员资格认证，适用于焊接部件的钢、铝和镍合金的MAG、MIG和手动电弧焊接。
4.ISO 6947:2017 规定了用于手动电弧焊接、气体保护焊接、TIG焊接和其他方法的焊接位置和工作姿态指示符。
国内标准1.GB/T 6312-2008《铝及铝合金焊接》2.GB/T 24242.1-2009《金属材料焊接规程第1部分焊接工艺评定》3.GB/T 2651-2008《铜及铜合金焊接》4.GB/T 12470-2003《氩弧焊接工人精力和安全》焊接质量评定铝合金焊接标准主要涉及焊接工艺的规定和要求，但如何判断焊接质量是否达到标准呢？以下是一些常见的焊接质量评定方法：1.目视检测方法：通过检查焊缝表面质量、焊缝形状等指标来评定焊接质量。
2.X射线检测方法：主要检测焊缝内部的缺陷，如气孔、夹杂物等。
3.超声波检测方法：通过探测焊缝内部杂质和结构缺陷来评定焊接质量。
4.拉伸试验方法：通过对焊接材料的拉伸强度、伸长率等参数进行测试来评定焊接质量。
总结铝合金焊接标准是保证铝合金焊接质量的重要参考，关注标准变化和质量评定方法对于保障产品质量和安全至关重要。
同时，厂家应该定期进行培训，提高工人质量意识，严格执行标准规定，确保产品质量，赢得客户信赖。
焊接安全铝合金焊接是一项危险的工作，因此在焊接时需要特别注意安全。
以下是一些焊接安全措施：1.焊接区域的通风必须良好，以避免有害烟雾和气体积聚。
TB 1582-95 机车车辆CO2气体保护焊技术条件
无
0.8 1.2 100 150 17 21 10 15
F
10 80
K形
V
`
1.2 1.6 200 450 23 43 15 25 20 42
无
0.8 1.2 100 150 17 21 10 15
1.2 1.6 200 400 23 40 10 15
搭接 1 4.5
H
0.5 1.2 40 230 17 26 8 15
H
1.2 1.6 200 400 23 40 15 25
F
无
200 450 23 43
20 42
V
0.8 1.2 100 150 17 21 10 15
H
1.2 1.6 200 400 23 40 15 20
F
0.5 1.2 40 120 18 21
20 35
V
0.5 0.8 35 80 16 18 6 12
５ 焊前准备
５．１ 应根据焊接位置 接头形式和作业效率等选择适当的焊接辅助装置 ５．２ 焊丝表面必须光滑 平整 清洁 对焊丝表面的油污及锈蚀必须清除干净 ５．３ 采用自动或半自动气割方法加工坡口时 气割面质量应符合 ZBJ59002.3 中的 级标准规 定 ５．４ 采用等离子弧切割坡口时 其切割面质量应符合 TB/T 2455 的有关规定 ５．５ 采用手工气割或碳弧气刨方法加工坡口时 坡口加工后 应除去坡口表面的氧化熔渣或气 刨挂渣 并且不允许有深达到 2mm 以上的局部凹陷 否则应进行整修 ５．６ 焊前母材预热的要求按 TB/T 1580 中表 4 的规定 ５．７ 施焊部位及两侧各 10 20mm 范围内必须清除干净 不得有锈垢及油 水等杂物 ５．８ 对接接头的边缘高度差应不超过 TB/T 1580 中表 1 的规定 ５．９ 应检查焊接设备及仪表 气体流量计 冷却水系统及机械装置等 确定其处于正常状态后 可施焊 ５．１０ 重要零部件的焊接 焊前应根据有并规定进行工艺评定 以选出最佳焊接工艺参数 指 导焊接操作 ５．１１ 一般焊接工艺参数的选择推荐采用附录 A 的规定 ５．１２ 自动焊及半自动焊的焊接工艺参数推荐采用表 1 的规定
精选焊接工艺评定及工作试件
EN ISO 15613金属材料焊接程序的规范与认可——基于前产品焊接测试的认可（ISO 15613:2004）ISO 4136 金属材料焊接的破坏性试验——横向拉伸试验ISO 5173金属材料焊接的破坏性试验——弯曲试验ISO 9017金属材料焊接的破坏性试验——断裂试验ISO 10042 铝及其可焊合金的电弧焊接头——缺陷质量等级指导ISO 14175 焊接耗材——电弧焊和电弧切割的保护气体ISO 14732 焊接人员——熔化焊的焊接工人与全机械化和自动化金属材料电阻焊的焊接工人认证考试
7.4 破坏性检验
7.4.1 概要检验内容应该按照表1要求执行。7.4.2 横向拉伸试验 试样和对接接头横向拉伸试验按照ISO 4136规定执行。 对外径大于50mm的管材，应该打磨管材内外两侧的焊缝超高金属，使试样厚度与管壁厚度相等。 对于小于等于50mm的管材，当使用全截面小直径管材时，管材内表面的超高焊缝金属可以保留不打磨。
图5 板材对接接头试样选取区域
注：1 去除两端各25mm2 焊接方向3 采样区域：－1个拉伸试样 －弯曲试样或断裂试样4 采样区域：－如果需要，额外试样取样区5 采样区域：－1个拉伸试样 －弯曲试样或断裂试样6 采样区域：－1个宏观试样 －1个微观试样注意：本图没有按规定比例绘制。
图6 管材对接接头试样选取区域
注：1固定管材顶部2 采样区域：－1个拉伸试样 －弯曲试样或断裂试样3 采样区域：－如果需要，额外试样取样区4 采样区域：－1个拉伸试样 －弯曲试样或断裂试样5 采样区域：－1个宏观试样 －1个微观试样注意：本图没有按规定比例绘制。
7.1 检验的范围 检验既包括无损检验（DNT）及破坏性检验，检验应符合表1的要求。 执行标准可指定额外的试验，例如：
国家铁路局关于发布铁道行业标准的公告（技术标准2014年第3批）
国家铁路局关于发布铁道行业标准的公告（技术标准2014年第3批）文章属性•【制定机关】国家铁路局•【公布日期】2014.10.30•【文号】国铁科法〔2014〕55号•【施行日期】2014.10.30•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文国家铁路局关于发布铁道行业标准的公告（技术标准2014年第3批）国铁科法〔2014〕55号国家铁路局批准发布以下13项铁道行业标准，现予以公布。
序号标准编号标准名称代替标准编号批准日期实施日期1 TB/T 3352-2014 高速铁路无砟轨道不平顺谱20141030 201505012 TB/T 3353-2014 铁路隧道钢筋混凝土管片20141030 201505013 TB/T 1632.1-2014 钢轨焊接第1部分：通用技术条件TB/T 1632.1-2005 20141030 201505014 TB/T 1632.2-2014 钢轨焊接第2部分：闪光焊接TB/T 1632.2-2005 20141030 201505015 TB/T 1632.3-2014 钢轨焊接第3部分：铝热焊接TB/T 1632.3-2005 20141030 201505016 TB/T 1632.4-2014 钢轨焊接第4部分：气压焊接TB/T 1632.4-2005 20141030 201505017 TB/T 3354-2014 铁路隧道排水板20141030 201505018 TB/T 3355-2014 轨道几何状态动态检测及评定20141030 201505019 TB/T 3356-2014 预应力中空锚杆20141030 2015050110 TB/T 3360.1-2014 铁路隧道防水材料第1部分：防水板20141030 2015050111 TB/T 3360.2-2014 铁路隧道防水材料第2部分：止水带20141030 2015050112 TB/T 3181-2014 铁路运输过程中货物惯性力力值计算TB/T 3181-2007 20141030 2015050113 TB/T 1932-2014 旅客列车卫生及检测技术规定TB/T 1932-2009 20141030 20150501国家铁路局2014年10月30日。
DB13T1292010轨道车辆用铝及铝合金气体保护焊焊接技术条件
ICS45.060S 51 DB13 河北省地方标准DB 13/T 1295—2010轨道车辆用铝及铝合金气体保护焊焊接技术条件2010-09-22发布2010-10-10实施前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由唐山市质量技术监督局提出。
本标准起草单位：唐山轨道客车有限责任公司制造技术中心、唐山轨道客车有限责任公司科技管理部。
本标准主要起草人：胡文浩、王秀义、赵丽君、刘春宁、王立夫、刘素钦。
轨道车辆用铝及铝合金气体保护焊焊接技术条件1 范围本标准规定了轨道车辆用铝及铝合金气体保护焊的技术要求、焊缝质量检验等。
本标准适用于轨道车辆用铝及铝合金金属熔化极惰性气体保护焊（MIG）及非熔化极惰性气体保护焊（TIG）的焊接技术，其他行业的铝合金焊接可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 324 焊缝符号表示法（ISO 2553 MOD）GB/T 985.3 铝及铝合金气体保护焊的推荐坡口（ISO 9692.3 MOD）GB/T 1173-1995 铸造铝合金GB/T 3190-2008 变形铝及铝合金化学成分（ISO 209：2007 MOD）GB/T 3880-2006 一般工业用铝及铝合金板、带材GB/T 8118 电弧焊机通用技术条件 （IEC 974.1 NEQ）GB/T 5185 焊接及相关工艺方法代号（ISO 4063 IDT）GB/T 10858 铝及铝合金焊丝（ISO 18273 MOD）GB/T 12212 技术制图 焊缝符号的尺寸、比例及简化表示法GB/T 16475 变形铝及铝合金状态代号（ISO 2107 MOD）GB/T 18591 焊接 预热温度、道间温度及预热维持温度的测量指南（ISO 13916 IDT）YS/T 458-2003 轨道车辆结构用铝合金挤压型材配用焊丝GB/T 19804 焊接结构的一般尺寸公差和形位公差（ISO 13920 IDT）GB/T 19805 焊接操作工技能评定（ISO 14732 IDT）GB/T 19868.4 基于预生产焊接试验的工艺评定（ISO 15613 IDT）GB/T 22086 铝及铝合金弧焊推荐工艺（ISO 17671.4 MOD）GB/T 22087 铝及铝合金的弧焊接头 缺欠质量分级指南（ISO 10042 IDT）ISO 14175 焊接耗材 弧焊及切割用保护气体EN 1011-4-2000 焊接：焊接金属材料推荐标准-第4部分：铝和铝合金电弧焊EN 15085-1-2007 铁路设施：铁路车辆和部件的焊接法.第1部分：总则3 缩略语下列缩略语适用于本文件。
焊缝设计及焊缝代号编制规则
边缘距离v≥1.5a＋t
图11 角焊缝边缘距离
—— 对于厚度小于20mm的材料，特别对于铝及高强度钢，最小搭接尺寸应为50mm,见图12。
注：t2≤t1 ；l最小值=3×t2(5mm≤t2≤20mm，l最小为50 mm) ；
4.2.2.5在铝结构或钢结构的T型接头上，有必要使用开坡口的衬垫，例如半V型坡口的对接焊缝。
4.2.2.6应通过合适的焊接设计来保证防腐问题，例如采用全焊透焊缝。对部分焊透焊缝或断续焊缝应当采取相应的防腐蚀措施。
4.2.2.7在有可追溯或标记要求时，技术图样上应明确可追溯及标记的具体位置，如钢印必须明确刻打位置。
孔内或槽内角焊缝应具有以下特征：
—— 孔直径：d＞(3-4)×t2或
—— 槽宽度：c＞3×t2
图3 塞焊和槽焊孔的焊接可接近性
孔内角焊缝 槽内角焊缝
注：d≥12 ；c≥12 ；v ≥d ；3×d ≤e≤4×d ；l≥2c
图4 塞焊和槽焊焊缝尺寸（单位：mm）
4.2.3.5两接头间的距离
焊缝间的距离应避免热影响区交叠。只有在设计过程中已经考虑到了热处理或硬化区域的影响（如残余应力、强度下降及硬度下降等）时，才允许在热影响区出现交叠现象。
100%
高
中
CPB
CT2
10%
10%
100%
高
低
CPC2
CT3
没有要求
没有要求
100%
中
高
CPB
CT2
10%
10%
100%
中
中
CPC2
CT3
没有要求
没有要求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ICS45.060S 51 DB13 河北省地方标准DB 13/T 1295—2010轨道车辆用铝及铝合金气体保护焊焊接技术条件2010-09-22发布2010-10-10实施前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由唐山市质量技术监督局提出。
本标准起草单位：唐山轨道客车有限责任公司制造技术中心、唐山轨道客车有限责任公司科技管理部。
本标准主要起草人：胡文浩、王秀义、赵丽君、刘春宁、王立夫、刘素钦。
轨道车辆用铝及铝合金气体保护焊焊接技术条件1 范围本标准规定了轨道车辆用铝及铝合金气体保护焊的技术要求、焊缝质量检验等。
本标准适用于轨道车辆用铝及铝合金金属熔化极惰性气体保护焊（MIG）及非熔化极惰性气体保护焊（TIG）的焊接技术，其他行业的铝合金焊接可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 324 焊缝符号表示法（ISO 2553 MOD）GB/T 985.3 铝及铝合金气体保护焊的推荐坡口（ISO 9692.3 MOD）GB/T 1173-1995 铸造铝合金GB/T 3190-2008 变形铝及铝合金化学成分（ISO 209：2007 MOD）GB/T 3880-2006 一般工业用铝及铝合金板、带材GB/T 8118 电弧焊机通用技术条件 （IEC 974.1 NEQ）GB/T 5185 焊接及相关工艺方法代号（ISO 4063 IDT）GB/T 10858 铝及铝合金焊丝（ISO 18273 MOD）GB/T 12212 技术制图 焊缝符号的尺寸、比例及简化表示法GB/T 16475 变形铝及铝合金状态代号（ISO 2107 MOD）GB/T 18591 焊接 预热温度、道间温度及预热维持温度的测量指南（ISO 13916 IDT）YS/T 458-2003 轨道车辆结构用铝合金挤压型材配用焊丝GB/T 19804 焊接结构的一般尺寸公差和形位公差（ISO 13920 IDT）GB/T 19805 焊接操作工技能评定（ISO 14732 IDT）GB/T 19868.4 基于预生产焊接试验的工艺评定（ISO 15613 IDT）GB/T 22086 铝及铝合金弧焊推荐工艺（ISO 17671.4 MOD）GB/T 22087 铝及铝合金的弧焊接头 缺欠质量分级指南（ISO 10042 IDT）ISO 14175 焊接耗材 弧焊及切割用保护气体EN 1011-4-2000 焊接：焊接金属材料推荐标准-第4部分：铝和铝合金电弧焊EN 15085-1-2007 铁路设施：铁路车辆和部件的焊接法.第1部分：总则3 缩略语下列缩略语适用于本文件。
MIG：金属熔化极惰性气体保护焊（Metal Inert Gas welding）。
TIG：非熔化极惰性气体保护焊（Tungsten Inert Gas welding）。
CL：认证等级（Certification Level）。
CP：焊缝质量等级（Class of weld Performance）。
VT：外观检测（Visual Test）。
PT：渗透检测（Penetration Test）。
RT：射线检测（Ray Test）。
UT：超声检测（Ultrasonic testing）。
WPS：焊接工艺规程（Welding Processdure Specification）。
WPQR：焊接工艺评定报告（Welding Processdure Qualification Report）。
4 技术要求4.1 焊接材料4.1.1 母材4.1.1.1 变形铝及铝合金化学成分应符合GB/T 3190－2008 的规定；热处理状态应符合GB/T 16475的规定；铸造铝合金化学成分应符合GB/T 1173-1995的规定，并具有确定的焊接性；如一种母材没有确定的焊接性，应通过焊接工艺评定（WPQR）来证明其焊接性。
4.1.1.2 铝及铝合金轧制板材应符合GB/T 3880-2006的规定。
4.1.1.3 铝合金型材应符合YS/T 458-2003的规定。
4.1.1.4 结合具体焊接结构，对母材规定相应的要求。
4.1.2保护气体应符合 ISO 14175 的规定。
4.1.3填充材料4.1.3.1 铝及铝合金焊丝应符合GB/T 10858的规定，焊丝的选用应符合图纸及工艺文件的要求。
对未作具体规定的可参照GB/T 22086附录C选用。
4.1.3.2 焊丝的包装：MIG焊焊丝使用前应保证密封包装（对于需要海运的，需采用相应的包装）。
如果焊丝包装袋出现破损，应通过焊接试验确定焊丝是否可用。
4.1.3.3 焊丝使用前应保证表面光亮无氧化、光洁无污染、光滑无凹痕。
4.1.3.4 焊丝应贮存在温度≥18℃，相对湿度≤60％的库房内，TIG 焊焊丝应保存在焊丝筒中，并做好标识；在相对湿度＞50％的情况下，如果焊丝一次未使用完，应做好标识并封装好送回库房保存。
再次使用前，应通过焊接试验来确定焊丝是否可用。
4.2 焊接电源、设备及工具4.2.1 焊接作业过程中，尤其在自动化焊接过程中，应保证焊接电源供电线路电压的稳定。
4.2.2 电弧焊机应符合GB/T8118的规定。
焊接设备应保证焊接过程的稳定，能连续调节，易于引弧并保证电弧稳定。
如果引弧3次后仍不能正常焊接，应停止焊接，待设备恢复正常后方可继续焊接，并在正式焊接前先进行试焊。
如更换成不同型号的焊接设备，WPS应随之修订。
4.3 焊工4.3.1 焊工应经过系统的理论和技能培训，培训合格并取得相应资质后，方能上岗。
4.3.2 焊接操作工技能考试依据GB/T 19805执行。
4.3.3 在正式的上岗操作前，新培训的焊工应在现场经过一段时间的实习。
4.3.4 每六个月由对焊工及焊接操作工的技能进行确认，并在资质证书上签认。
若连续六个月没有从事已取得资质的焊接工作，则重新上岗前应依据GB/T 19805进行技能考核，考核通过后方可上岗操作。
4.4 焊接图纸4.4.1 对焊接方法有特殊要求，可在图纸中用代号标注，应符合GB/T 5185的规定。
4.4.2 焊缝形式、焊缝厚度和焊缝长度应在图纸上标出。
坡口基本形式应符合GB/T985.3的规定，焊缝符号的标注应符合GB/T 324的规定，焊缝符号的尺寸、比例及简化表示应符合GB/T 12212的规定。
4.4.3 焊接填充材料应在图纸上标出或者在零件清单或其他文件中列出。
4.4.4 未注公差应符合GB/T 19804的规定。
4.4.5 应依据EN 15085的规定标明部件认证等级（CL）和焊缝质量等级（CP）。
4.5 焊接技术文件焊接技术文件体系包括以下文件：－焊接计划；－焊接工艺评定；－焊接接头清单；－焊接顺序计划；－焊接工艺规程（WPS）；－工作试件考核单；－焊接检测计划；－渗透检测（PT）报告；—射线检测（RT）报告；－焊接返修计划。
4.6 工作试件在正式焊接前应根据需要对焊工进行工作试件的考核，对自动焊设备进行工作试件的验证。
工作试件的实施和检验范围应依据GB/T 19868.4的规定进行。
工作试件符合EN 15085-1-2007中4.2的相关规定。
4.7 焊前准备4.7.1 焊接车间应防风、防雨、保持清洁，焊接区域的风速不大于0.5 m/s。
4.7.2 焊接车间内环境温度≥13℃；空气相对湿度≤60 ％。
4.7.3 焊接前焊工应详细了解待焊件焊接顺序计划、WPS、焊缝检测方法、验收标准等。
4.7.4 坡口宜采用机械加工，以保证坡口尺寸的一致性。
坡口打磨方向应与焊接方向平行，坡口打磨后不能有较深的划痕。
4.7.5 焊接件的尺寸、坡口形式及装配等应符合图纸和WPS的要求。
4.7.6 焊前应去除坡口两侧各30 mm的冷却液、油污等，坡口两侧各30 mm应打磨氧化膜，清洗打磨后的工件应及时焊接，如放置时间超过8 h，焊前应重新处理。
4.7.7 每台焊机在每个班次首次焊接前，焊工应对焊机进行检查，确认焊机处于正常的使用状态。
4.8 焊接过程4.8.1 焊工应按照焊接顺序计划、WPS等焊接技术文件进行施焊。
4.8.2 预热温度及道间温度宜按照EN1011-4-2000中表1规定的温度值控制，预热温度及道间温度的测量应依据GB/T18591 的有关规定。
4.8.3定位焊4.8.3.1 每段焊缝两端进行修整后，其长度≥30 mm，间距一般不大于定位焊缝长度的3倍，定位焊焊缝应避开焊缝交叉处且距离≥50 mm。
4.8.3.2 如定位焊焊缝作为整个焊缝的一部分，应按照WPS施焊；如定位焊焊缝不作为焊缝的一部分，正式焊接前应彻底清除。
4.8.3.3 起弧端未焊透或未熔合处、收弧端弧坑裂纹、焊缝表面裂纹以及定位焊缝表面的飞溅、氧化膜等应彻底清除。
4.8.4 多道焊时，在施焊下一焊道之前，每一焊道表面应使用不锈钢丝刷进行清理，并用专用工具将焊缝表面打磨圆滑。
相邻焊道的接头应错开100 mm以上。
4.8.5 对于完全熔透的双面焊接，应进行清根；清根采用机械加工方法，清根后应保证待焊部位清洁无缺欠，清根后应进行渗透检测（PT）。
4.9 焊后工艺4.9.1焊接返修4.9.1.1 当焊接接头中存在缺陷时，应进行返修。
a） 对于重要焊缝的返修，焊接部门应编制焊接返修方案，并由焊接工程师进行签字批准。
对于涉及非焊接区域的焊接返修，设计部门应对焊接返修方案进行书面确认。
b) 对于需要焊接返修方案的返修，应先将焊接返修方案发至返修工位，待焊接监督人员签字确认后方可开始返修。
4.9.1.2 同一位置的焊接返修不超过2次，超过2次的返修需经焊接监督责任人批准后方可进行，并备案。
4.9.2 焊后调修焊后如需对工件进行机械矫正，应待工件温度降低至80℃下后再进行矫正。
火焰调修温度应不超过200℃，工件调修后应在空气中自然冷却（不能采用快速冷却方式冷却）。
5 焊缝质量检验5.1 焊接检验5.1.1 依据焊接检测计划规定的焊接检验方法、检验时间及检验范围等进行焊接检验，对于简单焊接结构，焊接检测计划可以包含在焊接计划中。
5.1.2 应进行VT、PT、RT、UT检测，检测合格后应根据要求填写检测报告、检查卡片等检验记录。
5.1.3 焊缝缺欠等级按照GB/T 22087执行。
5.2 焊接检验人员资质应由具备相应资质的人员实施焊接检测。
_________________________________。
