压水堆核电站主回路管道窄间隙自动焊工艺研究
核电站主管道自动焊三维测量与组对技术的研究
核电站主管道自动焊三维测量与组对技术的研究摘要：核电站主管道自动焊技术是一种先进的焊接技术，广泛应用于核电站建设与运行维修阶段。
在中广核cpr1000和三代epr 堆型核电站建设过程中均采用了主管道窄间隙自动焊技术。
为了保证窄间隙自动焊技术的组对要求，需要对核岛主回路设备进行三维精密测量和模拟计算。
由于cpr1000与epr主管道自动焊施工逻辑不同，其三维测量与计算的方法也不尽相同。
该文详细对比和分析了两者的自动焊施工逻辑、三维测量与计算的原理，测量实施方案等，找出其各自的优缺点，为主管道自动焊三维测量组对技术的改进提供参考。
关键词：核电站主管道自动焊三维测量精密组对中图分类号：tg457.6 文献标识码：a 文章编号：1674-098x （2013）04（c）-0073-04核电站主管道自动焊技术是一种先进的焊接技术，广泛应用于核电站建设与运行维修阶段。
在中广核cpr1000堆型和三代epr堆型核电站建设过程中均采用了主管道窄间隙自动焊技术，该技术要求主管道的组对间隙不超过1 mm，组对错边量不超过1.5 mm。
为了满足主管道的精确组对要求，需要对相关的核岛主回路设备进行三维精密测量和模拟计算。
cpr1000堆型核电站主管道自动焊采用的是传统的手工焊施工逻辑，epr堆型核电站主管道自动焊施工逻辑是基于蒸汽发生器（简称sg）更换的经验，采用sg后装的施工逻辑。
由于自动焊施工逻辑不同，两者在三维测量和组对技术方面也有不同，各有优缺点。
1 主管道自动焊技术简介1.1 cpr1000与epr核岛主回路布置cpr1000核岛主回路主要由3大主设备（简称rpv、sg、rcp）以及连接主设备的主管道组成，共有3个环路，每个环路有一台sg和一台rcp，通过主管道与压力容器连接起来。
3个环路相互之间成120度布置。
其主回路布置如图1所示。
epr堆型为了提高单堆功率，其核岛主回路系统在cpr1000堆型的基础上增加了一个环路，形成了对称布置的四环路系统。
压水堆核电站主管道焊缝理化性能分析
压水堆核电站主管道焊缝理化性能分析摘要：压水堆核电站主管道是低碳奥氏体不锈钢大厚壁管道，在核电机组运行期间，承载着高温、高压、高放射性的冷却剂。
目前，在国内主管道的焊接过程中，主要存在两种焊接工艺：钨极氩弧焊+焊条电弧焊（tig+smaw）和窄间隙自动焊（toce）。
该文根据rcc-m焊接工艺评定和产品焊接见证件破坏性试验的相关规定，对比分析了上述两种焊接工艺下焊缝的理化性能。
通过对比分析，发现窄间隙自动焊焊缝的理化性能与钨极氩弧焊+焊条电弧焊相比得到较大提升。
关键词：主管道焊缝理化性能中图分类号：tg404 文献标识码：a 文章编号：1674-098x （2012）12（a）-00-022007年10月，国务院发改委发布的《国家核电中长期发展规划》指出，到2020年，我国的核电运行装机容量应争取达到4000万kw，在建核电容量应保持在1800万kw。
时至今日，我国已开工建设的核电机组数量达到了27台，在建机组数量居全世界第一。
这意味着，我国核电建设工程已面临大量的安装任务。
目前，在我国核电建设过程中，主管道焊接主要采用以下两种工艺：钨极氩弧焊+焊条电弧焊（下简称tig+smaw）和窄间隙自动焊（下简称toce）。
tig+smaw具有设备简单、价格便宜、适应性强的特点；但随着核电建设规模的不断扩大，主管道焊接工程量的不断增加，tig+smaw焊接效率低、劳动强度大、对焊工技能要求高的缺点已突显出来。
为适应核电建设规模不断扩大这一趋势，解决核电机组批量化建造过程中tig+smaw暴露出来的缺点，中广核工程有限公司研发出了一套适用于cpr1000压水堆核电站主管道焊接的toce技术，并在宁德核电1#机组采用该技术成功实施了国内首次主管道自动焊。
比较两种焊接工艺下焊缝的理化性能，有助于提高对主管道自动焊工艺性能的认识，有利于主管道自动焊工艺的推广。
1 主管道焊接工艺概述tig+smaw是一种组合焊接工艺：在根部焊道焊接时，采用直流正接钨极氩弧焊（tig）进行打底；进入填充焊道后，采用焊条电弧焊（smaw）进行填充。
核电站主管道窄间隙TIG自动焊焊接缺陷原因浅析.doc
核电站主管道窄间隙TIG自动焊焊接缺陷原因浅析-机电论文间隙自动钨极惰性气体保护电弧焊（TIG）技术，相比以往的手工TIG打底加手造的质量和进度，国内M310型核电机组主管道现场安装采用了自主研发的窄工电弧焊填充的氩电联合手工焊工艺，该技术可提高主管道现场安装施工质量、通过反应堆冷却剂系统管道（简称主管道）将三大主设备连接起来，构成高温（设缩短施工周期。
动的环路。
主管道现场焊接是整个核电厂建造的关键环节，直接关系到核电厂建M310型机组每条环路的主管道由热段、冷段和过渡段组成。
单个环路主管最大Φ976mm，壁厚最小67mm、最大95.7mm。
站工程现场安装焊接的8道主管道焊口。
8个现场焊口处外径最小Φ832.5mm、道结构示意图见图1，图中C1、C4、F1、F4、U1、U2、U4、U6为需在核电为三环路布置，每条环路包括反应堆压力容器、蒸汽发生器、主泵三大主设备，1 主管道简介计温度343℃）、高压（设计压力17.2MPa，abs）、带放射性的反应堆冷却剂流目前国内百万千瓦级核电站采用M310型机组，每台机组反应堆冷却剂系统安装施工质量、缩短施工周期。
介绍了福清、方家山两个核电工程自主研发的主（中国核动力研究设计院，四川成都610213）黄炳炎余平黄宗仁核电站主管道窄间隙TIG自动焊焊接缺陷原因浅析管道窄间隙TIG自动焊工艺的焊接设备、坡口形式、焊接材料、工艺参数等，【摘要】核电站主管道现场安装采用窄间隙TIG自动焊可提高主管道现场组对情况、性能试验、无损检测及焊接工期表明窄间隙TIG自动焊技术在核电0 前言关键词核电站；主管道；窄间隙；TIG自动焊；焊接未熔合程首次应用，需加强反馈、积累经验。
站主管道现场焊接的工程应用是成功的，但由于窄间隙自动焊技术是国内核电工监视系统，性能稳定、操作简单，可进行焊接过程远程视频监控和钨极位置微调。
该设备包括一个带有数字化控制台的焊接电源、一个管道焊接机头和轨道、一个焊接设备选用加拿大利保帝（LIBUEDI）公司的全位置脉冲TIG自动焊机，0mm），坡口内错边量≤1.5mm。
核电厂主管道手工焊与自动焊工艺对比分析
核电厂主管道手工焊与自动焊工艺对比分析核电站主管道焊接的类型和方法是一个重要部分，焊接质量关系核电站的安全运行，具有非常重要的意义。
传统的焊接工艺已无法满足现代化核电站的要求，本文主要就手工焊与自动焊工艺进行了对比，并着重探讨了自动焊接工艺的难点及解决措施。
标签：核电厂主管道;手工焊;自动焊目前，核电站主管道安装焊接主要以焊条电弧焊进行，由于主管道具有管径粗、管壁厚的特点，焊接前还需进行热处理，所以施工时存在工作量大、施工难度大、焊接环境恶劣和质量要求高等问题。
1、手工焊接的缺陷手工焊接在管道焊接中的缺陷主要体现在质量和效率两个方面。
根据核电设备焊接的相关标准要求，经过焊接工艺评定后形成的焊接工艺规程，详细规定了与焊接生产有关的大量技术参数。
其中，焊接电流、电压以及焊接速度是较为关键、同时也是较难控制的技术参数。
在手工焊接中，由于手势关系，电流和电压会持续波动，有时波动超出了规定范围，而焊工却不能发现;焊接速度在工艺规程中以每分钟焊接多少厘米来表示，在实际焊接中也很难监控。
因此，手工焊接在管道的质量管理中存在困难。
在手工制造中，通过减慢生产速度，可以在一定程度上提升质量。
由于管道焊接的质量要求较高，焊工在实际焊接中也是“精雕细琢”，因此，这类焊缝的生产效率很低。
2、自动焊接的优势和局限2.1自动焊接的优势自动焊接的原理是事先设定好焊接技术参数，包括焊接时的电流、电压等;同时，设定好焊枪的运行轨迹及运行速度。
开始执行后，焊枪将严格按照设定的路径和速度进行移动，同时，电流及电压也比较稳定，得到的焊缝质量相同且外观整齐。
由于机械运动可以避免手工操作中的不稳定。
因此，焊接速度可以大幅提高。
通常，手工焊接的速度是 1.6～2mm/s，而自动氩弧焊速度通常设定为4mm/s，自动气保焊速度更是可以达到40mm/s。
2.2自动焊接的局限自动焊接虽具有以上优势，但也具有一定的局限性。
首先，由于焊枪只会严格按照设定路径运动，因此，工件尺寸必须具有较好的一致性;其次，自动焊接前必须准备合适的工装和焊接路径的编程，这需要一定的时间。
CPR1000核电站核岛主蒸汽管道自动焊工艺研究与实施
CPR1000核电站核岛主蒸汽管道自动焊工艺研究与实施摘要：CPR1000堆型核电站核岛主蒸汽系统管道焊接属大厚壁管道焊接，一直采用手工组合焊接工艺，要求焊接操作人员具备优秀的技能水平，焊接强度高，是核岛二回路中焊接质量保证的重要一环。
本文主要讲述利用成熟的窄间隙自动焊工艺，模拟核岛主蒸汽管道的焊接的要求与特点，从焊接坡口、工艺参数、焊接过程控制、加热保温装置等方面进行研究，验证窄间隙自动焊工艺的可靠性与可行性，分析具体的实施方案及相关问题的解决措施。
关键词：CPR1000 ；主蒸汽管道；窄间隙；自动焊工艺1.前言CPR1000堆型核电站核岛主蒸汽系统（VVP系统）管道负责把主蒸汽从核岛输送到常规岛，然后供应给主汽轮机及其他用汽设备从而产生电能，在核电站运行中具有举足轻重的作用，其由主蒸汽管道、主蒸汽隔离阀、机械贯穿件、主蒸汽安全阀、防甩支架以及横向限制件等特殊装置组成，特殊装置众多、结构复杂，具有施工技术繁琐和逻辑施工性较强等特点。
CPR 1000核电厂主蒸汽系统管道管径为32″，材质是P280GH,厚度32mm—39mm，主要焊接工艺是采用氩弧焊打底，手工电弧焊填充和盖面的焊接工艺，进行单层多道焊，坡口较宽，熔敷金属填充量大，焊接时需要预热、后热和消除应力热处理，该焊接工艺生产效率低，且焊工的劳动强度大，焊接周期长，更重要的是对焊工技能水平的要求较高，焊接质量不够稳定，容易受技能水平、环境等因素的影响而无法得到有效控制。
焊接过程的自动化，是近代焊接技术的一项重要发展。
它不仅标志着更高的焊接生产效率和更好的焊接质量，而且还大大改善了生产劳动条件。
自动化程度将会成为衡量现代安装行业技术水平的重要标志之一，自动焊工艺的优点是：1.生产效率高，缩短焊接施工周期；2.焊接质量高而且稳定，减少焊缝返修，焊接规范可自动控制调整，保持稳定；3.改善劳动条件，降低劳动强度。
1.主蒸汽管道窄间隙自动焊工艺研究1.焊接设备：在主蒸汽管道窄间隙自动焊工艺研究中，采用GT-VI型自动焊机，该焊机由脉冲逆变焊接电源、监控系统、遥控系统、焊接机头、焊接轨道组成，具备弧长可调节、实时监控、高频脉冲、电弧稳定等功能，能够精确地控制焊接热输入，可以以较低的热输入获得较大的熔深，从而减少了焊接热影响区和焊接变形，满足高质量的焊接需求。
核电厂主管道焊接工艺研究

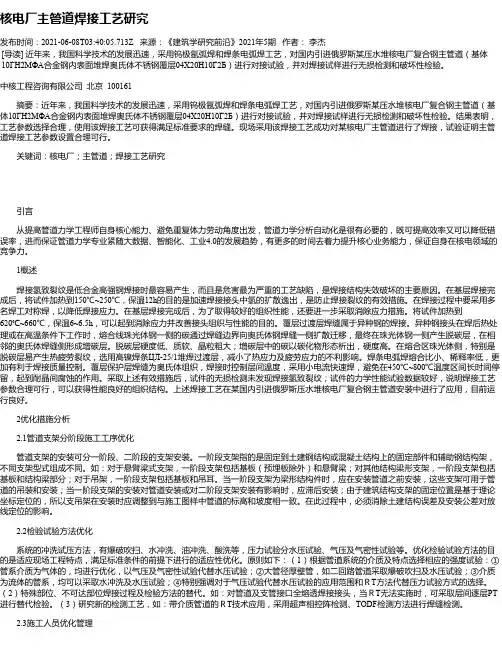

核电厂主管道焊接工艺研究发布时间：2021-06-08T03:40:05.713Z 来源：《建筑学研究前沿》2021年5期作者：李杰[导读] 近年来，我国科学技术的发展迅速，采用钨极氩弧焊和焊条电弧焊工艺，对国内引进俄罗斯某压水堆核电厂复合钢主管道（基体10ГН2МФА合金钢内表面堆焊奥氏体不锈钢覆层04X20H10Г2Б）进行对接试验，并对焊接试样进行无损检测和破坏性检验。
中核工程咨询有限公司北京 100161摘要：近年来，我国科学技术的发展迅速，采用钨极氩弧焊和焊条电弧焊工艺，对国内引进俄罗斯某压水堆核电厂复合钢主管道（基体10ГН2МФА合金钢内表面堆焊奥氏体不锈钢覆层04X20H10Г2Б）进行对接试验，并对焊接试样进行无损检测和破坏性检验。
结果表明，工艺参数选择合理，使用该焊接工艺可获得满足标准要求的焊缝。
现场采用该焊接工艺成功对某核电厂主管道进行了焊接，试验证明主管道焊接工艺参数设置合理可行。
关键词：核电厂；主管道；焊接工艺研究引言从提高管道力学工程师自身核心能力、避免重复体力劳动角度出发，管道力学分析自动化是很有必要的，既可提高效率又可以降低错误率，进而保证管道力学专业紧随大数据、智能化、工业4.0的发展趋势，有更多的时间去着力提升核心业务能力，保证自身在核电领域的竞争力。
1概述焊接氢致裂纹是低合金高强钢焊接时最容易产生，而且是危害最为严重的工艺缺陷，是焊接结构失效破坏的主要原因。
在基层焊接完成后，将试件加热到150℃~250℃，保温12h的目的是加速焊接接头中氢的扩散逸出，是防止焊接裂纹的有效措施。
在焊接过程中要采用多名焊工对称焊，以降低焊接应力。
在基层焊接完成后，为了取得较好的组织性能，还要进一步采取消除应力措施。
将试件加热到620℃~660℃，保温6~6.5h，可以起到消除应力并改善接头组织与性能的目的。
覆层过渡层焊缝属于异种钢的焊接。
异种钢接头在焊后热处理或在高温条件下工作时，熔合线珠光体钢一侧的碳通过焊缝边界向奥氏体钢焊缝一侧扩散迁移，最终在珠光体钢一侧产生脱碳层，在相邻的奥氏体焊缝侧形成增碳层。
核电厂主管道焊接工艺研究
核电厂主管道焊接工艺研究摘要：针对核电厂主管道焊接施工流程进行焊接施工重难点梳理分析，充分识别出主管道焊接施工质量控制和焊接变形控制要点。
结合主管道施工重难点，对焊接施工质量和焊接变形风险点进行有效控制，确保主管道焊接施工质量，为核电主管道焊接施工质量控制提供借鉴。
基于此，对核电厂主管道焊接工艺进行研究，以供参考。
关键词：核电厂;主管道;焊接工艺引言焊接是一种以高效灵活见长的连接方法，在核电设备中被广泛应用。
焊接方法在生产中具有重要的作用，同时因焊接工艺不完善而导致的核电安全事故占比不容忽视。
此外，因为焊接工艺要求极高，操作不当则会导致焊缝产生应力集中，最后导致出现不可修复的裂纹和损伤。
目前，对于材料的焊接工艺研究应用在国内还处于不成熟阶段，很多方法还有待进一步去探索和发现。
1焊接技术的分类1.1人工焊接技术1)手工电弧焊。
手工电弧焊主要通过工人操作手提式电焊机或中大型轮式电焊机进行焊接作业，其利用电弧在空气中放电反应过程产生的能量作为热源，手工电弧焊具有设备成本低、使用简单、焊接灵活性高的特点，广泛应用于碳钢、铸铁、合金、不锈钢等金属材料加工领域。
2)手工气体保护焊。
严格来讲气体保护焊属于电弧焊的一种，是利用电弧原理实现对焊丝及金属的加热，其与普通电弧焊的区别在于利用二氧化碳、氩气等作为焊接过程中的保护气体，实现在焊丝与被焊接零件接触放电和金属熔化、融合的过程中降低空气中氧气、氮气等不利因素的影响，从而有效提高焊接质量与可靠性，且不易影响金属材料的理化性质。
3)手工可燃气体焊。
主要是利用可燃气体(如乙炔)等燃烧过程产生的高温将焊接材料或被焊接零件升温融化，实现材料之间的结合。
1.2自动化焊接技术1)传统焊接技术的自动化升级。
传统的电弧焊、可燃气体焊在技术层面上具有较强的实用性，能够满足大部分工业生产对焊接作业的需求，在现代化生产中，常利用机电控制技术、机器人技术替代传统的人工焊接，由自动化程度很高的电控机械设备完成焊接过程。
核电站主管道焊接工艺研究
三、准备工作
焊接材料准备
我公司选用了德国伯乐蒂森生产的焊接材料：焊丝牌号为ER308L，焊 条为E308L-15来进行焊接工艺评定及模拟活动。 焊接材料应按照RCCM S2000的要求进行验收，包括：外观和尺寸检验；试 件制备、取样；性能检验（化学成分、力学性能等）。
焊接材料的入库、存放和使用应符合RCCM S7200的要求。所有焊条在 焊接前需经350℃高温烘干并恒温1小时，重复烘焙不得超过两次。焊丝使 用前应清除锈垢和油污，至露出金属光泽。焊条使用时将装入专用保温筒 内，并通电保温在80～120℃，随用随取。
艺评定的焊接位置也为5G，即吊焊位置。
二、方案
3，难点分析： 主管道焊接工艺评定的主要技术难点有：
✓ 焊接工艺参数的控制要求严格； ✓ 焊接变形的监测和控制要求高； ✓ 焊接的质量要求高； ✓ 环境的清洁度要求高； ✓ 过程的质量检验要求严格； ✓ 破坏性试验难度大。
三、准备工作
组织机构
在主管道焊接工艺评定中，我公司组建了焊接工艺评定工 作小组。工作小组将由公司有核电施工经验的焊接工程师、管道 工程师、QA工程师、QC工程师、焊工、管道工、检验人员以及 辅助人员等组成。
a3、b3
四、工艺实施
8）焊接过程的质量控制
坡口表面应清洗干净，无水、油脂、氧化物和其他可能影响焊接质量的 杂质；
环境相对湿度应少于90%、打底焊时风速少于 2m/s、手弧焊时风速少于 10m/s；
焊接过程控制层间温度＜173℃； 采用窄焊道焊接方法，并注意及时调整施焊顺序以控制焊接变形； 禁止在管子表面起弧，TIG焊焊机应带高频引弧装置； 严禁主管道工艺评定试件表面与铁素体材料等接触。
在制作密闭气室时，充气两端的堵板及支撑不得采用普通钢材；充气 的同时应预留出气孔，且流量与进气相同，避免产生气压影响焊接质量。 管件的对口装配及充气保护装置如图1所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应 用 于 法 国 Ｐ Ｎ Ｙ２电 厂 过 渡 段 ２个 ２ Ｔ 的 焊 口 ， ＥＬ Ｇ
１９ ９ ２年 的 Ｃ ０ ２电站 主 管道 焊接 全 面采用 脉 冲 ＨＣ Ｚ ＴＧ 自动焊技术 。 Ｉ
脉 冲 １ Ｇ 自动 焊 工 艺 已成 为 一 种 高 效 、 质 、 １ 优 经
目前 ， 内一 台 １０ 国 ０ ０ＭＷ 核 电机 组 的 主管 道 安 装 焊 口共 有 ２ ４个 ， 体 分 布 如 图 １ 示 ， 焊 口的 具 所 其 规 格 、 量 和 焊 接 位 置 如 表 １ 示 ， 管 道 的 材 质 数 所 主
（） ｃ
≤ｏ０ ０ ．４
ｎ ）
≤ １５ ０ ．０
接应力 ， 如果 焊 接 材 料 或 焊 接 Ｔ 艺 选 择 不 当 ， 产 生 会
≥４ ０ ８ ≥２ ０ １ ≥ ３ ５ ≥３ ０ ２ ≥１５ ２ ≥８ ０
品 间 腐 蚀 和 热 裂 纹 等 缺 陷 ， 响 焊 缝质 量 。 影
２ 焊 接 试 验
２１ 焊 接 工 艺 和 设 备 选 择 ．
对 于 大 型 不 锈 钢 管 道 全 位 置 焊 接 ， 选 用 的 焊 可
生
接 工 艺 方 法 包 括 焊 条 电 弧 焊 和 手 工 或 自动 钨 极 氩
弧 焊（Ｉ ） 目前 国 内正在运行 电站 的主 管道焊 接采 ＴＧ ，
用 手 工 ＴＧ打底 ＋ 条 电弧 焊填 充 的焊 接 Ｔ艺 ， Ｉ 焊 而
西 方 发达 国家 已将 脉 冲 ＴＧ 自动 焊 工艺 应 用 于核 Ｉ
岛安 装 ， 国从 １ ８ 年 开 始 在 核 电 站 建 造 阶段 应 用 法 ９６ 脉 冲 ＴＧ 自动 焊 技 术 ， 核 电 建 造 领 域 最 早 应 用 于 Ｉ 在
核 电站维 修期 问蒸 汽发 生器 的更换 ， 以后逐步 应用
时， 焊件上就形成一个点状熔池 ， 待脉 冲电流停止时 ， 点状熔 池就 冷凝 。 时电弧 由基 值 电流维持 稳定燃 此
图 １ 反 应 堆 冷却 环 路 焊 口布 置
烧 ， 下 一 次 脉 冲 电 流 导 通 时 ， 冲 电 弧 能 可 靠 地 当 脉
专摩讨论
王海 尔等 ： 水堆 核 电站 主 回路 管 道 窄 间 隙 自动 焊 Ｉ 研 究 艺
济和节能的先进焊接工艺 。 与普通 ＴＧ焊的主要 区别 Ｉ
汽 发 生器 ４ 。 弯 头 ｏ
在 于 ： 冲 Ｔ Ｇ 自动焊采 用低频 调制 的直流 或交 流 脉 Ｉ 脉 冲电流加热工件。 电流的幅值（ 或交流电流的有效值）
按 一 定 频 率 周 期 性 的 变 化 ， 每 一 次 脉 冲 电 流 通 过 当
主 回路 系 统 中压 力 容 器 、 发 器 和 主 泵 的 重 要 管 道 ， 蒸
由于载热剂需直接流过反应堆 的堆 芯 ， 含有高放射性 物质 ， 且是 中温高 压 的介 质（＝ ２ Ｐ １． ＭＰ ） Ｔ ３ ０ｃ ＝ ５５ ａ ， ｃ，
一
旦 发 生泄 漏 ， 会 对人 的身体 健 康 、 态环 境 等 将 生
ａ凝 固后 的 焊 缝
管道焊接接头 或一个管 焊接头 和轨道 ， 一个 遥控器 。 具有性 能稳定 、 作简单 、 用 管径 范 围宽等 优点 。 操 适 图 ２是 水 平 同定 （Ｇ ） 置 焊 接 现 场 ， ３是垂 直 ５ Ｔ位 图 固定 （Ｃ ） ４ 。６ Ｔ位 置 焊 接现 场 ， ４是 从 监 ２ Ｔ 和 ５ （Ｇ ） 图 视 系统 当 中看 到 的图像 ， 直接 对焊 接过 程进 行控 可 制， 可精 确定 位 和 调 整钨 极 和焊 丝 位 置 ， 证 侧壁 保
持 续 时 问 ， 可 以 对 焊 接 热 输 入 进 行 控 制 ， 而 控 就 从
制焊缝 及热影 响 区的 尺寸 和质量 。
选 用 加 拿大 ＬＢ Ｒ Ｉ 司 的全 位 置 脉 冲 ＴＧ ＩＵ Ｄ 公 Ｉ 自动 焊 机 ， 设 备 包 括 一 个 带 有 控 制 台 的 电 源 ， 个 该 一
＂ ’ 任）
（） ｓ
ｉ《 ｌ 钾 ｌ
≤ １５ ０ ．０
≤ ｏ０ ５ ．２ ≤ ００ ５ ．１
ｗＣ） （ｒｉ ｉ ｌ ｌ
ＷＮ） Ｃｉ
ｃ） ０
制Ｃ） ｉ ０ ， ｉ ３ ｕ ￣ ） ｉ ！ ｉ ｉ ｉ ｉ ｗ
≤ Ｏｏ ２ ．ｏ
为 Ｚ Ｃ ２ － ９ 法 国 Ａ Ｎ Ｒ牌 号）由离心 铸造 而 ３ Ｎ ０ ０ Ｍ（ ＦＯ ， 成 ， 化学成分 和力学性 能如表 ２和表 ３所示 ， 其 属于
奥 氏 体 不 锈 钢 ， 含 量 很 低 ， 有 良好 的 焊 接 性 ， 碳 具 不
） ０ ２ ．０ ｇ Ｏ ～ １Ｏ ≤Ｏ １ ０ ≤ ０ ５ ｏ ． ￣ １Ｏ ．０ ｌ ．０ ０ ．０ ．０
表 ３ Ｚ３ ＣＮ２ － ９ 力 学 性 能 ００Ｍ
易产生冷裂纹 ， 由于奥 氏体不锈钢的导热性较差 ， 但 线 膨 胀系数 较大 ， 致在 焊接 过程 中会 产生 较专 讨 摩论
雹焊梭
表 １ 主管 道 焊 口参数
第４卷 ０
管 道 自动 焊 接 设 备 ， 核 电 站 主 回路 管 道 进 行 焊 接 对 试验 研究 ， 析该 项工 艺应 用于工 程 的可行性 。 分
１ 核 电 站 主 回路 管 道 简 介
压水堆 核 电站 主回路管 道（ 简称 主管 道） 连接 是
产 生 严 重 的危 害 ， 果 不 堪 设 想 。 此 ， 主 管 道 的 后 因 对
焊接质 量和工 艺要 求 ｆ 分严 格 ， 是核 岛管 道安装 焊
接 中最 重 要 的 部 分 ， 接 关 系 到 机 组 的 安 全 运 行 。 直
表 ２ Ｚ Ｃ ２ － ９ 的 化 学成 分 ３ Ｎ ００Ｍ ％
第 ８ 期
燃烧 ， 又形成一 个新 的焊点 。 只要合理地 调节脉 冲间 隙时 间和适 当 的焊枪移 动 速度 ， 证相邻 两 焊点 间 保
有 一 定 相 互 重 叠 量 ， 可 以 获 得 一 条 致 密 的 焊 缝 ｌ。 就 】 】
焊接时， 通过 调节 脉 冲波形 、 冲 电流 的幅值 、 脉 基值 电流 的大小 、 冲电流 的维 持 时 间和基 值 电流 脉
