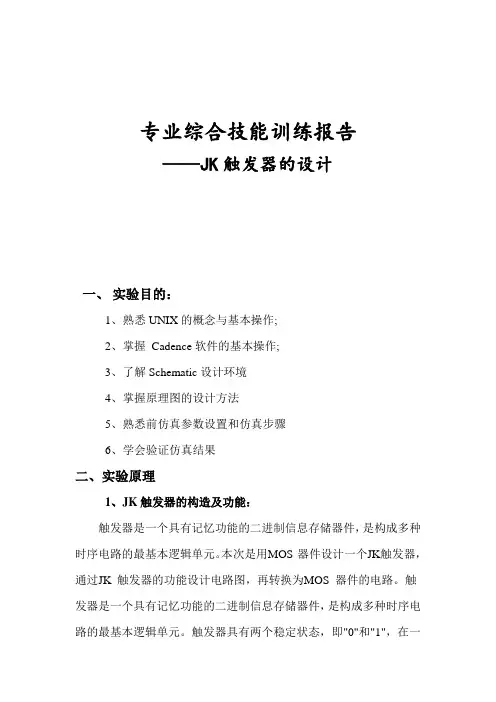

专业综合技能训练报告——JK触发器的设计一、实验目的：1、熟悉UNIX的概念与基本操作;2、掌握Cadence软件的基本操作;3、了解Schematic设计环境4、掌握原理图的设计方法5、熟悉前仿真参数设置和仿真步骤6、学会验证仿真结果二、实验原理1、JK触发器的构造及功能：触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元。
本次是用MOS器件设计一个JK触发器，通过JK 触发器的功能设计电路图，再转换为MOS 器件的电路。
触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元。
触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
由于采用的电路结构形式不同，触发信号的触发方式也不一样。
根据触发方式触发器可分为电平触发、脉冲触发和边沿触发。
电平触发方式结构简单、触发速度快。
在时钟信号有效电平期间（CLK=1 或CLK=0），触发器总是处于可翻转状态，输入信号的变化都会引起触发器状态的变化。
在时钟信号无效电平期间，触发器状态保持不变。
因此，在时钟信号有效电平宽度较宽时，触发器会连续不停地翻转。
如果要求每来一个CLK 脉冲触发器仅翻转一次的话，则对时钟脉的有效电平的宽度要求极为苛刻，所以实际中应用并不广泛。
边沿触发方式的特点是：触发器只在时钟跳转时刻发生翻转，而在C=1 或C=0 期间，输入端的任何变化都不影响输出。
主从型JK 触发器:由主从型JK 触发器转换的各种功能的触发器都属于主从触发方式。
这种触发方式的工作特点是：克服了在CLK 有效电平期间多次翻转现象，具有一次翻转特性。
就是说，在CLK 有效电平期间，主触发器接受了输入信号发生一次翻转后，主触发器状态就一直保持不变，也不再随输入信号J.K的变化而变化。
一次翻转特性有利有弊：利在于克服了空翻现象；弊是带来了抗干扰能力差的问题。
fpga触发器及计数器实验报告
XX电力学院FPGA应用开发实验报告实验名称：触发器与计数器专业：电子科学与技术姓名：班级：学号：1.触发器功能的模拟实现实验目的：1．掌握触发器功能的测试方法。
2．掌握基本RS触发器的组成及工作原理。
3．掌握集成JK触发器和D触发器的逻辑功能及触发方式。
4．掌握几种主要触发器之间相互转换的方法。
5．通过实验，体会EPLD芯片的高集成度和多I/O口。
实验说明：将基本RS触发器，同步RS触发器，集成J-K触发器，D触发器同时集一个FPGA芯片中模拟其功能，并研究其相互转化的方法。
实验的具体实现要连线测试，实验原理如图所示：2.计数器在VHDL中，可以用Q<=Q+1简单地实现一个计数器，也可以用LPM来实现。
下面分别对这两种方法进行介绍。
方法一：第1步：新建一个Quartus项目。
第2步：建立一个VHDL文件，实现一个8位计数器。
计数器从“00000000”开始计到“11111111”，计数器的模是256。
计数器模块还需要包含一个时钟clock、一个使能信号en、一个异步清0信号aclr和一个同步数据加载信号sload。
模块符号如下图所示：第3步：VHDL代码如下：第4步：将VHDL文件另存为counter_8bit.vhd，并将其设定为项目的最顶层文件，再进行语法检查。
第5步：语法检查通过以后，用KEY[0]表示clock，SW[7..0]表示data，SW[8~10]分别表示en、sload和aclr；LEDR[7..0]表示q。
第6步：引脚分配完成后，编译并下载。
第7步：修改上述代码，把计数器的模更改为100，应如何操作。
模为100的计数器，VHDL代码如下：方法二：使用LPM实现8位计数器。
LPM是指参数化功能模块，用LPM可以非常方便快捷地实现一个计数器。
第1步：选择Tools->MegaWizard Plug-In Manager命令，打开如下图所示的对话框。
第2步：直接单击Next按钮，出现如下图所示的对话框。
t触发器的逻辑功能
t触发器的逻辑功能
T触发器是一种常见的电子电路元件，它可以完成一些简单的逻辑功能。
T触发器由一个触发端口和两个输出端口组成，其功能是当触发端口为低电平时，输出端口T1输出高电平，T2输出低电平，当触发端口为高电平时，T1输出低电平，T2输出高电平。
T触发器可以模拟NAND、NOR、异或、异或非门等多种逻辑门，其结构可以简化为T1 = AB，T2 = A+B，其中A和B分别为触发端口和输出端口。
一般来说，T触发器是由晶体管构成的，晶体管的两个极性分别对应T1和T2端口，晶体管的放大器级会影响触发器的功能，放大器级可以分为低电平触发、高电平触发和双电平触发，根据实际应用需求，选择不同的放大器级即可实现功能的相应变化。
T触发器的逻辑功能可用于一些比较简单的电路控制，比如实现反相、延时、抑制、合成等功能，甚至可用于一些复杂的系统控制，比如可以实现系统的自动恢复功能，当发生系统故障时，T触发器可以检测出故障，并启动保护功能，以恢复系统的正常运行。
T触发器的应用不仅仅限于电路控制，还可以用于信号处理、检测和调制变频等领域。
在信号处理方面，T触发器可以用于信号开关、滤波、延时、延迟器等应用，可以改善信号的扩展性、增强稳定性和准确性；在检测方面，T触发器可以用于测量信号的时钟、温度、电压、电流等特性；在调制变频方面，T触发器可以用于调整变频器的输出频率，以达到节能和负载控制的目的。
综上所述，T触发器的逻辑功能能够实现多种不同的电路控制，于系统的安全可靠性有重要的作用，通过不断完善和改进，将会在未来发挥更大的作用，发挥更大的价值。

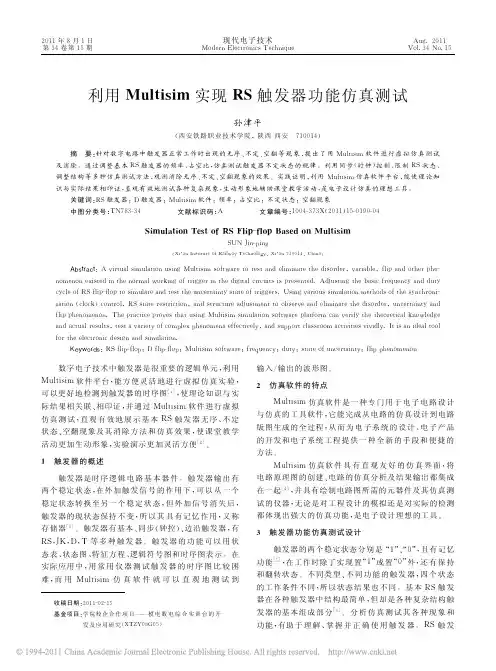

利用Multisim实现RS触发器功能仿真测试
发 及 应 用 研 究 （ＸＴＺＹ０８Ｇ０５）
输 入／输 出 的 波 形 图 。
２ 仿 真 软 件 的 特 点
Ｍｕｌｔｉｓｉｍ 仿真软件是一 种 专 门 用 于 电 子 电 路 设 计 与 仿 真 的 工 具 软 件 ，它 能 完 成 从 电 路 的 仿 真 设 计 到 电 路 版图生成的全过程，从 而 为 电 子 系 统 的 设 计、电 子 产 品 的开发和电子系统工程提供一种全新的手段和便捷的 方法。
３．１ 基本 ＲＳ触发器功能仿真测试 基本 ＲＳ触发 器 可 以 由 两 个 与 非 门 或 两 个 或 非 门
交叉 构 成。 如 果 是 由 两 个 与 非 门 构 成 的 基 本 ＲＳ 触 发 器，如图１（ａ）所示，输出 Ｑｎ＋１＝珔Ｓ＋ＲＱｎ，输 入 ＲＳ 均 为 低电平 有 效，Ｒ 使 输 出 Ｑｎ＋１ 置 “０”，Ｓ 使 输 出 Ｑｎ＋１ 置 “１”。当 ＲＳ＝１１时 触 发 器 的 输 出 Ｑｎ＋１状 态 保 持 不 变； 当 ＲＳ＝０１ 时 触 发 器 的 输 出 Ｑｎ＋１状 态 为 ０；当 ＲＳ＝１０ 时触发器的输出 Ｑｎ＋１状态为 １；当 ＲＳ＝００ 时 触 发 器 的 输出 Ｑｎ＋１状态不能确定。互补 输 出 同 时 为 高 电 平 “１”， 违反了触 发 器 两 个 输 出 始 终 相 反 的 规 定，如 图１（ｂ）， 图１（ｃ）所示，破坏了触发器 的 功 能，使 触 发 器 无 法 有 序 有效地进行状态转换和正常工作。
１９２
现代电子技术
２０１１ 年 第 ３４ 卷
３．２ 同步 ＲＳ触发器功能仿真测试 利用 Ｍｕｌｔｉｓｉｍ 虚拟仿真软件，有效地检测到基本 ＲＳ
plantsimulation中触发器的用法
plantsimulation中触发器的用法在plantsimulation中，触发器是一种非常有用的工具，它能够在特定条件下触发某些操作或事件。
触发器可以用于模拟植物生长、互动以及其他一些有趣的功能。
下面将介绍一些常见的触发器用法，以帮助你更好地了解和使用它们。
1. 物体碰撞触发器：在plantsimulation中，你可以使用物体碰撞触发器来模拟植物与其他物体之间的碰撞。
当植物的茎或根与其他物体碰撞时，你可以通过触发器来触发一个特定的动作，比如让植物弯曲或弹跳。
这样可以增加场景的真实感，并为用户带来更好的交互体验。
2. 时间触发器：除了物体碰撞触发器，时间触发器也是plantsimulation中常见的一种触发器类型。
你可以通过设置时间触发器来模拟植物的生长过程。
比如，在一定的时间间隔内触发器可以让植物逐渐生长，从幼苗到成熟植株。
这样可以让用户感受到植物生命的变化和成长。
3. 环境触发器：环境触发器是plantsimulation中用于模拟外部环境变化的触发器类型。
你可以通过设置环境触发器来模拟植物对光照、温度、湿度等环境因素的反应。
当环境发生变化时，触发器可以触发植物做出相应的行为，比如向光源弯曲或伸展。
这样可以使植物模拟更加真实，并且增加了场景的动态性。
plantsimulation中触发器的用法主要包括物体碰撞触发器、时间触发器和环境触发器。
通过使用触发器，你可以模拟植物的生长、互动和对环境的反应。
这些触发器使得植物模拟更加真实，为用户带来更好的视觉和交互体验。
希望这些触发器用法的介绍能够帮助你更好地利用plantsimulation中的功能，创造出更有趣和逼真的植物模拟场景。
d触发器与非门设计模10
d触发器与非门设计模拟1. 引言在数字电子技术中，触发器是一种重要的电子元件，用于存储和处理信息。
d触发器作为最简单且常用的一种触发器，具有广泛的应用。
本文将介绍d触发器的原理和设计模拟，并讨论非门的实现方法。
2. d触发器的原理d触发器是一种存储器件，用于存储和传输数字信息。
它具有一个输入端d和两个输出端q和q’。
d触发器的状态取决于输入信号d和时钟信号的变化。
在上升沿或下降沿时，输入端d的值被传递到输出端q，使得q的值与d相等。
d触发器可以分为边沿触发器和级沿触发器。
2.1 边沿触发器边沿触发器在时钟信号的上升沿或下降沿时更新其状态。
常见的边沿触发器包括d 触发器、JK触发器和T触发器。
根据时钟信号的上升沿或下降沿更新状态的性质，d触发器可以进一步分为正边沿触发器和负边沿触发器。
在正边沿触发器中，输入信号d在上升沿时被传递到输出端q；在负边沿触发器中，输入信号d在下降沿时被传递到输出端q。
2.2 级沿触发器级沿触发器根据时钟信号的边沿更新其状态。
常见的级沿触发器包括D触发器、JK 触发器和T触发器。
d触发器是最简单且常用的级沿触发器。
它通过给定的时钟信号来将输入信号d传输到输出端q。
d触发器有两个稳定状态，它的输出保持不变，直到时钟信号发生变化。
3. d触发器的设计模拟为了实现d触发器的功能，我们可以使用基本逻辑门来构建它。
常用的逻辑门包括与门、或门、非门和异或门。
3.1 与门与门是基本的逻辑门之一。
它有两个输入端和一个输出端。
当且仅当所有输入端都为高电平时，输出端才为高电平。
我们可以使用与门来实现d触发器的布尔表达式。
d触发器的布尔表达式为：q(t+1) = d可以使用与门来实现该布尔表达式。
将输入端d和时钟信号连接到与门的输入端，并将与门的输出端连接到输出端q。
这样，在时钟信号的边沿触发下，输入信号d的值将被传输到输出端q。
3.2 非门非门是基本的逻辑门之一。
它有一个输入端和一个输出端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EDA技术实验项目报告
项目题目:触发器功能模拟
姓名：
院系：应用技术学院
专业：电子信息工程（职教）
学号
指导教师：
综合成绩：
完成时间: 2012 年5月16 日
一、项目实验内容摘要
（1）实验目的：
1、掌握触发器功能的测试方法。
2、掌握基本RS触发器的组成及工作原理。
3、掌握集成JK触发器和逻辑功能及触发方式。
4、掌握几种主要触发器之间相互转换的方法。
5、通过实验，体会CPLD、FPGA芯片的高集成度和多I/O口。
（2）实验内容：
用“代码输入法”将基本RS触发器，同步RS触发器，集成J-K触发器，D触发器同时集成在一个FPGA芯片中模拟其功能，并研究其相互转化的方法。
实验的具体实现要连线测试。
(3)实验原理
如图2—3—1
图2—3—1
二、项目实验源代码
library ieee;
use ieee.std_logic_1164.all;
entity mff is
port(sd,rd,r,s,clk,j,k,d:in std_logic;
qrs,nqrs,qrsc,nqrsc,qjk,nqjk,qd,nqd:out std_logic); --定义多触发器I/O.
end mff;
architecture mff of mff is
signal qtp, qbtp,dd,ndd: std_logic;
begin
rsff:process(rd,sd) --基本RS触发器功能模拟
begin
if rd='0' and sd='1' then
qrs<='0';nqrs<='1';
elsif rd='1' and sd='0' then
qrs<='1';nqrs<='0';
elsif rd='1' and sd='1' then null;
end if;
end process rsff;
rsc:process(clk,rd,sd,r,s) --同步RS触发器功能模拟begin
if sd='0' then
qrsc<='1'; nqrsc<='0';
elsif rd='0' then
qrsc<='0'; nqrsc<='1';
elsif clk='1' then
if r='0' and s='1' then
qrsc<='0';nqrsc<='1';
elsif r='1' and s='0' then
qrsc<='1';nqrsc<='0';
elsif r='0' and s='0' then null;
end if;
end if;
end process rsc;
jk:PROCESS(clk, sd, rd, j, k) --JK触发器功能模拟BEGIN
IF sd='0' then qtp<='1'; qbtp<='0';
elsif rd='0' THEN qtp<='0';qbtp<='1';
elsif rising_edge(clk) then
if j='0' and k='0' then null;
elsif j='0' and k='1' then
qtp<='0'; qbtp<='1';
elsif j='1' and k='0' then
qtp<='1'; qbtp<='0';
else
qtp<=NOT qtp; qbtp<=NOT qbtp;
end if;
end if;
qjk<=qtp;nqjk<=qbtp;
end process jk;
dff:process (clk,rd,sd,d) --D触发器功能模拟begin
if (rd='0') then dd<='0'; ndd<='1';
elsif(sd='0') then dd<='1'; ndd<='0';
elsif rising_edge(clk) then dd<=d; ndd<=not d;
end if;
qd<=dd; nqd<=ndd;
end process dff;
end mff;
三、项目实验工具软件的选用以及实验过程
实验步骤：
1、建立工作文件
2、创建工程
3、编译前设置
4、全程编译
5、时序仿真
6、引脚设置和下载
7、配置文件下载
8、编程配置器件
实验的硬件要求：
1、输入：按键开关，拨码开关。
2、输出：LED 灯。
3、主芯片：EP1K1OTC100-3。
4、计算机QUARTUSⅡ软件。
5、EDA2000实验箱。
四、项目实验结果
基本 Rs 触发器状态表
同步 Rs 触发器状态表
J-K 触发器状态表
D 触发器状态表
五．项目实验分析
难点：要实现同步RS触发器、JK触发器、D触发器的逻辑功能必须将使能端处于高电平（即：rd，sd置“1”）。
还要注意的是：在本次实验中JK触发器是下降沿有效；D触发器是上升沿有效。
CLR清零端，高电平有效（即：CLR置“1”）
实验结果：见“项目实验结果”
实验小结：通过本次实验进一步加深了对触发器功能的掌握，对QUARTUSⅡ软件进一步熟悉了，相信通过以后的实验，我会逐步逐步的掌握QUARTUSⅡ软件的基本应用。
六．项目实验参考资料
《EDA技术与实验》
陈立万陈强
赵威威李洪兵姜玉泉编著
七．小组验收记录及评价。
