全息存储实验报告
全息存储实验
全息存储实验一、实验目的1. 掌握应用傅里叶变换全息图进行图文信息高密度存储的原理和光路设计，并作出相应的实验结果。
2. 分析实验光路中各光学元件的要求，从而加深对光路设计的理解。
二、实验原理全息存储是指将多个文字乃至整页的图文资料记录在感光片上直径略小于1mm 的点存储。
由现代光学原理知道，透镜具有傅里叶变换性质，当物体至于透镜的前焦面上时，在透镜的后焦面上就得到物光波的傅里叶变换频谱，形成谱点，其线径约为1mm ；如果引入参考光到频谱面上与之干涉，便可在该平面记录下物光波的傅里叶变换点全息图。
如果在一张全息干板上制成这种点存储的阵列，就能实现高密度、大容量的全息存储。
图1是常用实验光路。
由He-Ne 激光器发出的激光束被分束器BS 分成两束，其中一束被平面镜M1反射，经扩束器L1和准直透镜L2形成照明物体的平行光束（物光O ），待存储的图像或文字衍射的光波由透镜L3做傅里叶变换，在记录介质面（L3的后焦面）与被平面镜M2反射的参考光R 干涉，形成傅里叶变换点全息图被记录下来。
图1 全息存储光路图三、实验步骤M11．参照图1布置实验光路。
扩束器L1与准直透镜L2组成共焦系统，可用直尺和白屏检测平行光束。
L2和L3的口径要适当选大些，使其通过的光束直径略大于待存储资料的对角线。
为了便于记录全息存储点阵，全息干板应安装在沿竖直和水平方向都可移动的二维平移底座上。
2. 将H（暂以小白板代替）置于L3的后焦面后，适当向后移动，离焦量控制在0.01f3-0.03 f3之间。
3. 使参考光束和物光束的光轴在H面上相交，夹角控制在30°-40°之间。
参考光斑应覆盖整个物光斑。
4. 拍摄点全息图时，光能量很集中，曝光时间不可过长，最佳时间视具体实验装置而定，一般在1s以内。
5. 每张全息干板可记录多个点全息图，形成点阵。
如利用二维平移底座控制干板架的移动，记录2×3或3×3的点阵全息图。
光全息存储原理与实验方法

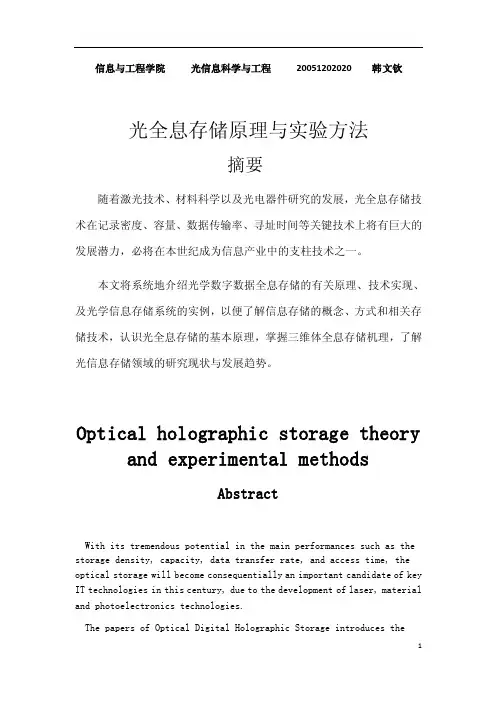

信息与工程学院光信息科学与工程20051202020 韩文钦光全息存储原理与实验方法摘要随着激光技术、材料科学以及光电器件研究的发展，光全息存储技术在记录密度、容量、数据传输率、寻址时间等关键技术上将有巨大的发展潜力，必将在本世纪成为信息产业中的支柱技术之一。
本文将系统地介绍光学数字数据全息存储的有关原理、技术实现、及光学信息存储系统的实例，以便了解信息存储的概念、方式和相关存储技术，认识光全息存储的基本原理，掌握三维体全息存储机理，了解光信息存储领域的研究现状与发展趋势。
Optical holographic storage theory and experimental methodsAbstractWith its tremendous potential in the main performances such as the storage density, capacity, data transfer rate, and access time, the optical storage will become consequentially an important candidate of key IT technologies in this century, due to the development of laser, material and photoelectronics technologies.The papers of Optical Digital Holographic Storage introduces theprinciple and implementation of optical digital data storage and also some example systems. The papers covers the concepts, manners and techniques of information storage; and also the basic principles of optical holographic storage and the volume holographic storage mechanism.关键词（key words）：光全息--Optical holography 存储器--storage 激光—laser光学—optics 信息—information 全息图—hologram 探测器—detector光存储介质的发展史早在个人计算机出现以前的1972年，荷兰飞利浦公司推出了世界上第一台激光视盘机---LD(Laser Disc)，LD盘片作为数字时代来临的标志，可以说是世界上最早出现的光学存储器。
全息技术实验报告总结
全息技术实验报告总结全息技术是一种利用干涉和衍射原理记录并再现物体三维图像的技术。
本次实验通过一系列实验步骤，对全息技术的原理、制作过程和实际应用进行了深入探索和实践。
以下是本次实验的总结报告。
实验目的：1. 理解全息技术的基本原理。
2. 学习全息图像的制作流程。
3. 探索全息技术在不同领域的应用。
实验原理：全息技术基于光波的干涉原理，通过记录物体对光波的干涉模式，再利用衍射原理重现物体的三维图像。
全息图像的制作通常包括两个步骤：记录和再现。
实验材料：1. 激光器：提供单色、相干光源。
2. 感光板：用于记录干涉图案。
3. 物体：作为全息图像的原型。
4. 显影剂和定影剂：用于处理感光板。
实验步骤：1. 准备实验材料，确保激光器的稳定性和感光板的清洁。
2. 将物体放置在激光器的光路上，确保物体和感光板之间的距离适当。
3. 打开激光器，让激光分为两束，一束直接照射到感光板上，另一束通过物体反射后照射到感光板上。
4. 记录干涉图案，等待感光板曝光。
5. 将感光板取出，用显影剂和定影剂处理，得到全息图。
6. 将处理后的全息图放置在激光器的光路上，观察并记录再现的三维图像。
实验结果：通过实验，成功制作了多个全息图像。
实验结果显示，全息图像能够真实地再现物体的三维形态，具有很高的分辨率和立体感。
实验分析：1. 全息技术对光源的稳定性和相干性有很高的要求，实验中激光器的稳定性对实验结果有直接影响。
2. 感光板的质量和处理过程也会影响全息图像的质量。
3. 实验中发现，物体与感光板的距离对再现图像的清晰度和立体感有显著影响。
实验结论：全息技术是一种具有广泛应用前景的三维成像技术。
通过本次实验，我们不仅掌握了全息图像的制作方法，还对全息技术的应用领域有了更深的认识。
全息技术在艺术展示、数据存储、安全防伪等领域具有重要的应用价值。
未来展望：随着技术的发展，全息技术有望在更多领域得到应用，如虚拟现实、增强现实等。
未来的研究可以进一步探索全息技术的优化方法，提高图像质量，降低成本，使其更加普及。
全息技术开放实验报告(3篇)
第1篇一、实验背景全息技术是一种利用光的干涉和衍射原理来记录和再现物体光波波前信息的技术。
它通过将物体反射或散射的光（物光）和参考光发生干涉，将物体的光波波阵面的振幅和相位信息以干涉条纹的形式记录在感光的全息干板上，从而保留了光波的全部信息。
在一定条件下，再现的物像是一个逼真的三维立体像。
全息技术自20世纪以来得到了迅速发展，并在科学研究、工业生产、文化艺术等领域得到了广泛应用。
二、实验目的1. 理解全息技术的原理，掌握全息图的制作过程。
2. 掌握全息实验的基本操作，包括激光器的使用、分束镜的调节、全息干板的曝光和显影等。
3. 通过实验观察全息图的再现效果，分析全息技术在实际应用中的优势和局限性。
三、实验原理全息照相的原理主要包括以下两个方面：1. 干涉原理：全息照相通过将物体反射或散射的光（物光）和参考光发生干涉，将物体的光波波阵面的振幅和相位信息记录在感光的全息干板上。
干涉条纹的形成是物光和参考光相互叠加的结果，其形状、疏密和强度反映了物体的光波信息。
2. 衍射原理：当全息图被一定波长的光照射时，物光波阵面信息被重新激活，形成衍射光波，从而再现出物体的三维立体像。
四、实验仪器与材料1. 实验仪器：全息实验台、半导体激光器、分束镜、反射镜、扩束镜、载物台、底片夹、被摄物体、全息干板、曝光定时器、显影及定影器材等。
2. 实验材料：全息干板、显影剂、定影剂、水、白光光源等。
五、实验步骤1. 搭建全息实验装置：将激光器、分束镜、反射镜、扩束镜等光学元件按实验要求安装好，调整光路，确保激光束能够照射到被摄物体和全息干板上。
2. 拍摄全息图：将被摄物体放置在载物台上，调整其位置，使物光和参考光能够充分干涉。
使用曝光定时器控制曝光时间，使全息干板感光。
3. 显影和定影：将曝光后的全息干板放入显影剂中显影，使干涉条纹显现出来。
随后将干板放入定影剂中定影，防止干涉条纹的模糊。
4. 观察再现效果：使用白光光源照射全息图，观察再现出的三维立体像，分析其效果。
全息存储系统光学加密方法研究的开题报告
全息存储系统光学加密方法研究的开题报告摘要：论文基于全息存储系统，研究光学加密方法，以保障存储数据的安全性和隐私性。
本文首先介绍了全息存储系统的工作原理，接着对该系统中光学加密技术进行了详细的研究和分析，最后在光学加密技术的基础上，提出了一种高效、可靠的光学加密方法，并进行了实验验证。
关键词：全息存储系统；光学加密技术；加密方法；实验验证1.研究背景随着科技的快速发展，数据交换、储存和保护已经成为现代社会中非常重要的问题。
传统的数字存储技术由于存在一些安全和隐私问题而受到了限制。
而全息存储系统是一种应对这些问题的新型存储技术。
在全息存储系统中，数据以全息的形式存储在光学介质中，并且具有快速读写、高存储密度的优势。
但是，由于数据存储在外界可观测的介质中，因此需要更加安全的保护措施，以确保数据的机密性。
2.研究内容本文主要研究全息存储系统中光学加密技术的应用方法。
在全息存储系统中，信息的编码和解码都需要使用特定的辅助波和信号处理技术。
因此，研究和设计一种有效的光学加密方法至关重要。
在此基础上，通过实验验证，评估该方法的可行性和可靠性。
3.研究方法本文采用文献研究、实验测试等方法进行研究。
首先，对全息存储系统的工作原理进行了详细的介绍和分析。
其次，对全息存储系统中的光学加密技术进行了研究与分析。
然后，基于所得到的研究结果，提出了一种高效、可靠的光学加密方法。
最后，进行实验测试，并对结果进行分析和评估。
4.预期研究结果本研究预期通过探索光学加密方法，提高全息存储系统的隐私保护和安全性，并且能够提出一种高效、可靠的光学加密方法，实现对全息数据的加密保护，提高数据存储安全性和隐私保护达到更高的水平。
5.研究意义全息存储技术作为一种新兴的存储技术，有很大的发展空间。
本研究的意义在于提出一种可行的、有效的加密保护方法，对全息存储技术的安全性和隐私保护进行了进一步提升，为全息存储科技的发展添砖加瓦。
它将在信息安全、加密技术等领域产生深远的影响，具有重大的学术研究和应用价值。
全息照相实验报告
全息照相实验报告全息照相是一种利用光的干涉现象记录物体全息图像的技术，其具有非接触、高保真、可逆和三维效果等优点，已经在科学、工业和艺术等领域得到广泛应用。
在本次实验中，我们了解了全息照相的基本原理和操作方法，并通过三个案例展示了其应用。
首先，我们制备了一个简单的全息照相器材，包括一束稳定的激光光源、一个物体支架和一张全息板。
我们选取了一个简单的几何形状物体，放置在全息板的前方，在稳定的激光光束的照射下，记录了其全息图像。
然后使用一个光学放大镜观察全息图像，发现我们可以看到物体的三维效果。
这表明全息照相能够有效记录物体的三维信息。
其次，我们介绍了全息照相在信息存储方面的应用。
我们使用了一张标准的全息存储光盘，并向其中写入了一份简单的数字信息。
然后使用读取装置，将其读取出来。
我们发现全息存储光盘可以存储更多的信息，且读取速度更快。
因此，全息照相在信息存储领域有着极大的应用前景。
最后，我们展示了全息照相在艺术创作中的应用。
我们选取了一个简单的花瓶，将其置于光源前方，并记录了其全息图像。
然后，我们使用一种全息成像展示装置，将其显示出来。
我们发现，这个花瓶的全息图像有着非常良好的视觉效果。
这表明全息照相在艺术创作中有着广泛的应用前景。
综上所述，全息照相技术拥有广泛的应用领域，包括三维成像、信息存储、艺术创作等方面。
随着技术的不断进步，相信其应用范围还将继续扩大。
三个案例：1、将胸腔内的全息照相应用于疾病诊断2、全息照相在打印机上的应用3、全息照相在海洋研究领域的应用除了上面提到的案例，全息照相还可以应用于海洋研究领域。
由于海水的透明度较低，而全息照相可以通过透过海水记录海洋中的物体全息图像，使得海洋研究人员能够更加深入地观察海洋中的生物、底质和地质结构等方面，对海洋的研究具有重要的意义。
另外，全息照相还被广泛应用于安全领域。
例如，全息照相可以记录和重现图像，被用于银行卡的鉴定和保护，以及印章和证书的制作等。
实验十六 傅立叶变换全息存储
实验十六傅立叶变换全息存储傅立叶变换全息在信息的高密度存储、空间频率滤波以及各种光信息处理中有着重要应用。
全息信息存储具有存储容量大、可靠性高、记录与再现快等特点。
它利用傅立叶变换全息图，记录物光波（即信息）的频谱，制作直径约1mm的点全息图，排成阵列，从而实现在较小面积的介质上存储大容量信息。
全息存储介质为全息干版，当其用作普通照相时，存储密度的数量级为105bit/mm2。
用平面全息图信息存储时,存储密度一般可提高一个数量级。
如果用体积全息图存储信息，存储密度可达109bit/mm2。
傅立叶变换全息一般分为无透镜变换全息和有透镜变换全息。
从记录系统的特点考虑，他们是物体和参考光源位在同一平面内。
如果平面与记录面之间为有限距离是称为无透镜傅立叶变换全息图，这时全息图的面积将随距离增加而增大。
有透镜傅立叶变换全息的物体和参考光源均安置在正透镜的物方焦平面上。
实验目的：1.理解采用傅立叶变换法实现信息存储的原理；2.学习一种傅立叶变换全息图记录方法。
实验原理：傅立叶变换全息图不是记录物光波本身，而是记录物光波的空间频谱，即记录它的傅立叶变换。
它一方面利用了透镜的傅立叶变换性质记录全息图，另一方面利用这种全息图可以获得物体光场的傅立叶变换。
1.准确傅立叶变换全息图的记录和再现傅立叶变换全息图的记录如图16-1(a)所示，物体置于透镜的前焦面，在照明光源的共轭像面上记录。
根据透镜的作用，当物体置于透镜的前焦面并用平行的相干光照明时，在透镜的后焦面上的光分布是物光波复振幅的傅立叶变换，即物光波的空间频谱。
设物体的光分布为：()[]000000,exp ),(),(y x j y x o y x o o o ϕ=(16-1)其中()00,y x o ϕ是物光波的位相函数，则物光波的频谱分布为：()[]0000002exp ),(),(dy dx f y f x j y x o f f O y x y x +-=⎰⎰π (16-2)式中f x f x λ/=’, f y f y λ/=， x f 、y f 是空间频率，f ’是透镜L 的象方焦距，x 、y 是后焦面上的位置坐标。
全息技术实验报告心得(3篇)
第1篇一、前言全息技术作为一种独特的成像技术，近年来在各个领域得到了广泛的应用。
我有幸参与了全息技术实验，通过亲身体验，我对全息技术的原理、应用和发展有了更深入的了解。
以下是我对全息技术实验的心得体会。
二、实验目的与原理1. 实验目的本次实验旨在让我们掌握全息照相的基本原理，了解全息技术的拍摄方法，观察物像再现现象，提高我们对光学成像技术的认识。
2. 实验原理全息技术是一种利用干涉和衍射原理记录并再现物体光波波前的一种技术。
其基本原理如下：（1）利用参考光和物光干涉，将物体光波波前的振幅和相位信息记录在感光材料上，形成全息图。
（2）再现时，利用全息图上记录的干涉条纹，通过衍射原理再现物体的三维立体像。
三、实验过程1. 实验准备实验前，我们学习了全息照相的基本原理和实验步骤，熟悉了实验仪器和设备。
2. 实验步骤（1）搭建实验装置：包括激光器、分束器、反射镜、扩束镜、载物台、底片夹、被摄物体、全息干板等。
（2）调整光路：使激光束分成两束，一束作为参考光，另一束照射物体，反射后形成物光。
（3）拍摄全息图：将全息干板放置在物光和参考光的路径上，调整曝光时间，记录干涉条纹。
（4）显影和定影：将全息干板放入显影液和定影液中处理，得到全息图。
（5）观察再现像：用激光照射全息图，观察再现的物体三维立体像。
四、实验心得1. 全息技术的原理独特，涉及光学、数学、物理等多个学科，是一门综合性很强的技术。
2. 实验过程中，光路调整是关键。
我们需要掌握调整光路的方法，确保参考光和物光满足干涉条件。
3. 全息图的制作过程较为复杂，包括拍摄、显影、定影等多个步骤。
每一个步骤都要求我们认真操作，以确保实验成功。
4. 全息再现像具有三维立体感，能够直观地展示物体的形态。
这与普通照相有本质区别，是全息技术的独特之处。
5. 全息技术在各个领域具有广泛的应用，如防伪、艺术展示、3D显示等。
通过本次实验，我对全息技术的应用前景充满信心。
不同波长敏感的光致聚合物全息存储特性的研究的开题报告
不同波长敏感的光致聚合物全息存储特性的研究的开题报告开题报告题目：不同波长敏感的光致聚合物全息存储特性的研究一、研究背景和意义：随着科技的不断进步和人们对大数据存储需求的增加，全息存储技术作为一种高密度、高速度、高安全性的存储介质，成为当今存储技术发展的热点之一。
而聚合物作为一种富有活性的材料，具有易于制备、成本低、具有一定的光学性质等优点，因此在全息存储领域中的应用也越来越受到人们的关注。
光致聚合是全息存储中的重要工艺之一，它可以使聚合物产生可见光下的全息记录能力。
在光照的条件下，聚合物中的光致聚合单元发生变化，可以在其中记录信息，从而实现光存储。
不同波长的光对聚合物的影响也不尽相同，因此不同波长敏感的光致聚合物也具有不同的全息存储特性。
研究不同波长敏感的光致聚合物全息存储特性，可以为实现高效率、高覆盖细节且高容量的全息存储提供一定的理论基础和方法指导。
二、研究内容和方法：本研究将选取不同波长敏感的光致聚合物为研究对象，对其在全息存储中的特性进行研究，主要包括以下内容：1.分别对研究对象的不同波长敏感特性进行研究分析，比较其在全息存储中的优势和劣势。
2.通过光学实验仪器对研究对象进行光学测量和分析，研究其在全息存储中的记录速度、存储容量、覆盖细节等特性。
3.了解研究对象的结构特点及聚合度等，研究其与全息存储特性之间的关系，并探索优化其结构以提高其全息存储性能的方法。
4.对比分析在光存储过程中对不同波长光源进行控制后对比光致聚合物的影响，探索对全息存储特性的影响。
三、研究目的和意义：1.深入分析不同波长敏感的光致聚合物全息存储性能和特性，奠定全息存储技术发展的理论基础。
2.通过优化研究对象的结构和光化学特性，提高其全息存储性能，并探索其在实际应用中的应用前景。
3.为实现高效率、高容量、高细节的全息存储技术提供理论支持和方法指导。
四、研究展望：不同波长敏感的光致聚合物全息存储特性是一个新兴领域，本研究所得结果将为光致聚合物在全息存储中的应用提供理论和实践指南，并对新型全息存储介质开发提供科学依据。
激光全息小实验报告(3篇)
第1篇一、实验目的1. 了解激光全息的基本原理和操作步骤。
2. 通过实验掌握激光全息的拍摄方法。
3. 观察并分析全息图像的再现效果。
二、实验原理激光全息技术是一种利用光的干涉和衍射原理，记录和再现物体光波波前信息的技术。
实验中，我们利用激光器发出的相干光，将其分为两束：一束照射到物体上，形成物光；另一束直接照射到全息干板上，形成参考光。
物光与参考光在物体表面发生干涉，形成干涉条纹，这些条纹记录在干板上。
当用激光照射干板上的干涉条纹时，就可以再现出物体的三维立体图像。
三、实验仪器与材料1. 激光器：用于产生相干光束。
2. 全息干板：用于记录干涉条纹。
3. 物体：用于产生物光。
4. 反射镜：用于改变光路。
5. 扩束镜：用于扩大激光束。
6. 分束器：用于将激光束分为物光和参考光。
7. 显影液、定影液：用于冲洗全息干板。
8. 暗房设备：用于冲洗干板。
四、实验步骤1. 准备实验器材，确保激光器、全息干板、物体、反射镜、扩束镜、分束器等设备正常工作。
2. 将激光器发出的激光束通过扩束镜，使其成为较宽的激光束。
3. 将分束器放置在激光束的路径上，使激光束分为物光和参考光。
4. 将物体放置在分束器与全息干板之间，使物光照射到物体上，形成物光束。
5. 将参考光束直接照射到全息干板上，形成参考光束。
6. 调整激光器、分束器、反射镜等设备，使物光和参考光在物体表面发生干涉。
7. 打开激光器，记录干涉条纹在干板上的形成过程。
8. 关闭激光器，取出干板。
9. 将干板放入显影液中，进行显影处理。
10. 将显影后的干板放入定影液中，进行定影处理。
11. 取出定影后的干板，观察全息图像的再现效果。
五、实验结果与分析1. 干板上的干涉条纹清晰可见，说明干涉现象发生。
2. 通过激光照射干板，可以观察到物体的三维立体图像，说明全息图像再现成功。
六、实验讨论1. 实验过程中，调整激光器、分束器、反射镜等设备时，要注意使物光和参考光在物体表面发生干涉，以保证干涉条纹的清晰度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全息存储实验报告
全息存储实验报告
引言：
全息存储是一种新兴的数据存储技术，它利用光的干涉和衍射原理，将信息以全息图的形式记录在介质中。
相比传统的存储方式，全息存储具有更高的存储密度和更快的读写速度。
本实验旨在通过搭建全息存储实验装置，探究全息存储的原理和应用。
一、实验装置的搭建
我们使用了一台激光器、一个光路系统和一个全息存储介质来搭建实验装置。
激光器产生的单色激光通过光路系统聚焦到全息存储介质上。
在实验中，我们选择了一块具有高灵敏度的光敏介质作为全息存储介质。
二、全息图的记录
在实验中，我们选择了一个简单的物体作为记录对象。
首先，将物体放置在激光器的光路上，使其被照射到全息存储介质上。
然后，通过调整光路系统，使得物体的光和参考光交叠在全息存储介质上，形成干涉图样。
最后，将全息存储介质暴露在光下一段时间，使得干涉图样被记录下来。
三、全息图的重现
在实验中，我们使用一个光源来重现全息图。
将光源照射到全息存储介质上，通过衍射原理，全息图被重现出来。
我们可以通过调整光源的位置和角度，观察到不同角度下的全息图。
四、全息存储的优势和应用
全息存储相比传统存储方式具有许多优势。
首先，全息存储具有更高的存储密
度。
由于全息图记录了物体的全部信息，而不仅仅是表面信息，因此可以在同
样大小的介质上存储更多的数据。
其次，全息存储具有更快的读写速度。
由于
全息图的并行读写特性，可以同时读取多个数据，大大提高了读写效率。
此外，全息存储还具有较长的保存时间和较低的能耗。
全息存储在许多领域都有广泛的应用。
在数据存储方面，全息存储可以用于大
容量的数据存储，如图书馆的图书存储。
在图像处理方面，全息存储可以用于
全息显微镜和全息照相机等设备。
在光学信息处理方面，全息存储可以用于实
现光学计算和光学逻辑运算等。
此外，全息存储还可以应用于光学安全和光学
存储器件等领域。
结论：
通过本次实验，我们成功搭建了全息存储实验装置，并探究了全息存储的原理
和应用。
全息存储作为一种新兴的数据存储技术，具有许多优势和广泛的应用
前景。
希望通过进一步的研究和发展，全息存储能够在更多领域发挥其重要作用。
