(完整版)南航考研机械原理简答题终极整理版
(完整版)机械原理知识点归纳总结
第一章绪论基本概念：机器、机构、机械、零件、构件、机架、原动件和从动件。
第二章平面机构的结构分析机构运动简图的绘制、运动链成为机构的条件和机构的组成原理是本章学习的重点。
1. 机构运动简图的绘制机构运动简图的绘制是本章的重点，也是一个难点。
为保证机构运动简图与实际机械有完全相同的结构和运动特性，对绘制好的简图需进一步检查与核对（运动副的性质和数目来检查）。
2. 运动链成为机构的条件判断所设计的运动链能否成为机构，是本章的重点。
运动链成为机构的条件是：原动件数目等于运动链的自由度数目。
机构自由度的计算错误会导致对机构运动的可能性和确定性的错误判断，从而影响机械设计工作的正常进行。
机构自由度计算是本章学习的重点。
准确识别复合铰链、局部自由度和虚约束，并做出正确处理。
(1) 复合铰链复合铰链是指两个以上的构件在同一处以转动副相联接时组成的运动副。
正确处理方法：k个在同一处形成复合铰链的构件，其转动副的数目应为(k-1)个。
(2) 局部自由度局部自由度是机构中某些构件所具有的并不影响其他构件的运动的自由度。
局部自由度常发生在为减小高副磨损而增加的滚子处。
正确处理方法：从机构自由度计算公式中将局部自由度减去，也可以将滚子及与滚子相连的构件固结为一体，预先将滚子除去不计，然后再利用公式计算自由度。
(3) 虚约束虚约束是机构中所存在的不产生实际约束效果的重复约束。
正确处理方法：计算自由度时，首先将引入虚约束的构件及其运动副除去不计，然后用自由度公式进行计算。
虚约束都是在一定的几何条件下出现的，这些几何条件有些是暗含的，有些则是明确给定的。
对于暗含的几何条件，需通过直观判断来识别虚约束；对于明确给定的几何条件，则需通过严格的几何证明才能识别。
3. 机构的组成原理与结构分析机构的组成过程和机构的结构分析过程正好相反，前者是研究如何将若干个自由度为零的基本杆组依次联接到原动件和机架上，以组成新的机构，它为设计者进行机构创新设计提供了一条途径；后者是研究如何将现有机构依次拆成基本杆组、原动件及机架，以便对机构进行结构分类。
机械原理工程学考试简答题
7、为什么要划分加工阶段？ 答：A 在粗加工阶段，可以及早发现毛坯的缺陷（夹渣、裂纹、气孔等），以便及 时
处理，避免浪费； B 为粗加工引起工件的变形充分变现需要在粗加工后留一定时间； C 划分加工阶段可以合理利用机床； D 划分加工阶段可以插入必要的热处理工序。 8、为什么说夹紧不等于定位 ? 答： 目的不同：定位的目的是使工件在夹具中相对于机床、刀具有一个确定的
17、加工精度：是指零件加工后的几何参数（尺寸、形状及相互位置）与理想几 何参数的接近程度。 18、加工经济精度：是指在正常生产条件下 ( 采用符合质量标准的设备、工艺装 备和标准技术等级的工人，不延长加工时间 ) 所能保证的加工精度。 19、定位误差： 因定位不正确而引起的误差称为定位误差。 主要指由于定位基淮
与工序基准不重合以及定位面和定位元件制造不准确引起的误差。 20、夹紧误差：工件或夹具刚度过低或夹紧力作用方向、作用点选择不当，都会 使工件或夹具产生变形，形成加工的误差。 21、内应力：亦称残余应力， 是指在没有外力作用下或去除外力作用后残留在工 件内部的应力。 22、装配：按照规定的技术要求，将零件或部件进行配合和联接，使之成为半成 品或成品的过程， 称为装配。 机器的装配是机器制造过程中最后一个环节． 它包
括装配、调整、检验和试验等工作。
23、工艺过程：在生产过程中凡属直接改变生产对象的尺寸、形状、物理化学性
能以及相对位置关系的过程、统称为工艺过程。
24、工序：一个工人或一组工人， 在一个工作地对同一工件或同时对几个工件所
连续完成的那一部分工艺过程，称为工序。
25、安装：在同一工序中， 工件在工作位置可能只装夹一次． 也可能要装夹几次。
安装是工件经一次装夹后所完成的那一部分工艺过程。
机械原理简答题全
1.为了实现定传动比传动，对齿轮轮廓有什么要求？答：齿廓在任意位置接触时其啮合点的法线与中心线的交点必为一定点。
2.计算机构自由度时有哪些注意事项？答：注意找出复合铰链，局部自由度，虚约束3.计算混合轮系传动比有哪些步骤？答：1）正确区分基本轮系;2）列出所区分出来的各基本轮系的传动比计算公式；3）找出相关条件,即找出各基本轮系之间的联系条件;4）联立方程式求解未知量。
4.铰链四杆机构中存在双曲柄的条件是什么？答：1）“最短杆长度加最长杆长度之和小于或等于其余两杆长度之和”时;2) 固定最短杆，可得双曲柄机构。
5.简述凸轮机构的优缺点。
答：优点：只要设计出适当的凸轮轮廓，即可使从动件实现预期的运动规律；结构简单、紧凑、工作可靠。
缺点：凸轮为高副接触（点或线），压强较大，容易磨损，凸轮轮廓加工比较困难，费用较高。
6.试述运动副及其分类答:运动副：二个构件相互接触且有相对运动的链接。
（1）低副转动副：两构件只能做相对转动移动副：两构件只能作相对移动（2）高副7解释三心定理答：机构中任取三个构件，其三个瞬心必在同一直线上。
8.什么是压力角和传动角。
答:压力角——曲柄通过连杆作用于从动件摇杆的力P的作用线与力作用点的绝对速度之间夹的锐角a成为压力角传动角——力P与Pn所夹的锐角成为传动角，即压力角度余角。
9.铰链四杆机构中，两构件作整周相对转动的条件是什么？答：（1）此两构件中必有一构件为运动链中的最短构件.(2)最短构件与最长构件的长度之和小于等于其他两构件长度之和10.简述齿轮机构的优点。
答：传动效率高，可保证传动比稳定，使用寿命长，工作安全可靠11.什么是极限夹角。
答:曲柄摇杆机构中，曲柄和连杆两次共线时，摇杆处在左右极限位置曲柄所夹锐角。
12.写出凸轮机构中从动件等速运动规律公式。
13.解释速度瞬心并写出计算速度瞬心数目的公式。
答速度瞬心:就是作相对运动的两刚体的瞬时相对速度为零、瞬时绝对速度相等的重合点，也称瞬时回转中心。
考研机械原理复习试题(含答案)总结
考研机械原理复习试题（含答案）2一、正误判断题：（在括号内正确的画“√”，错误的画“×”）1.在平面机构中一个高副引入二个约束。
（×）2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。
（√）3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。
（×）4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全相同。
（√）5.当机构自由度F＞0，且等于原动件数时，该机构具有确定运动。
（√）6.若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。
（×）7.在平面机构中一个高副有两个自由度，引入一个约束。
（√）8.在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。
（×）9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成。
因此基本杆组是自由度为零的运动链。
（√）10.平面低副具有2个自由度，1个约束。
（×）二、填空题1.机器中每一个制造单元体称为零件。
2.机器是在外力作用下运转的，当外力作功表现为盈功时，机器处在增速阶段，当外力作功表现为亏功时，机器处在减速阶段。
3.局部自由度虽不影响机构的运动，却减小了高副元素的磨损，所以机构中常出现局部自由度。
4.机器中每一个独立的运动单元体称为构件。
5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副。
6.平面运动副的最大约束数为 2 ，最小约束数为1。
7.两构件之间以线接触所组成的平面运动副，称为高副，它产生2 个约束。
三、选择题1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动。
A.可以B.不能C.变速转动或变速移动2.基本杆组的自由度应为 C 。
A.－1B. +1C. 03.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。
考研机械原理复习试题(含答案)总结1
考研机械原理复习试题（含答案）1一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。
2.同一构件上各点的速度多边形必于对应点位置组成的多边形。
3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。
4.机械系统的等效力学模型是具有，其上作用有的等效构件。
5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
6.平面连杆机构中，同一位置的传动角与压力角之和等于。
7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。
8.为减小凸轮机构的压力角，应该凸轮的基圆半径。
9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。
10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。
12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。
13.三个彼此作平面运动的构件共有个速度瞬心，且位于。
14.铰链四杆机构中传动角γ为，传动效率最大。
15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。
16.偏心轮机构是通过由铰链四杆机构演化而来的。
17.机械发生自锁时，其机械效率。
18.刚性转子的动平衡的条件是。
19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。
20.具有急回特性的曲杆摇杆机构行程速比系数k 1。
21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。
22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。
23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。
24.差动轮系是机构自由度等于的周转轮系。
25.平面低副具有个约束，个自由度。
26.两构件组成移动副，则它们的瞬心位置在。
27.机械的效率公式为，当机械发生自锁时其效率为。
28.标准直齿轮经过正变位后模数，齿厚。
29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。

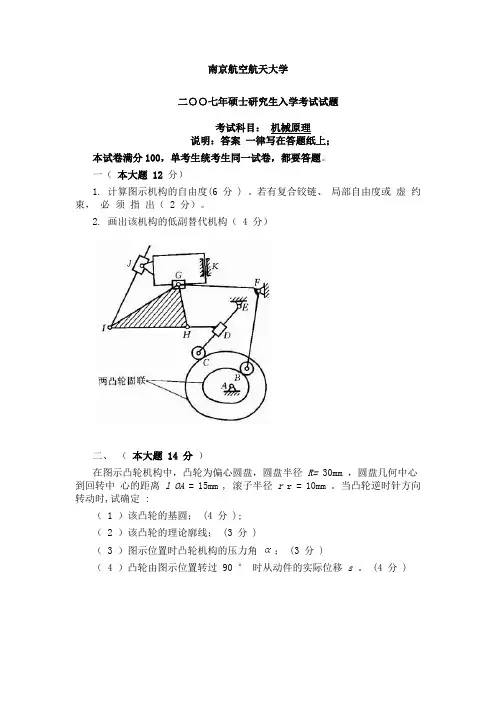

南航考研复试资料机械原理真题 含答案完美版 (3)
南京航空航天大学二○○七年硕士研究生入学考试试题考试科目：机械原理说明：答案一律写在答题纸上；本试卷满分100，单考生统考生同一试卷，都要答题。
一（本大题 12 分）1. 计算图示机构的自由度(6 分 ) 。
若有复合铰链、局部自由度或虚约束，必须指出（ 2 分）。
2. 画出该机构的低副替代机构（ 4 分）二、（本大题 14 分）在图示凸轮机构中，凸轮为偏心圆盘，圆盘半径R= 30mm ，圆盘几何中心到回转中心的距离l OA = 15mm , 滚子半径r r = 10mm 。
当凸轮逆时针方向转动时,试确定 :（ 1 ）该凸轮的基圆； (4 分 );（ 2 ）该凸轮的理论廓线； (3 分 )（ 3 ）图示位置时凸轮机构的压力角； (3 分 )（ 4 ）凸轮由图示位置转过 90 °时从动件的实际位移s 。
(4 分 )三、（本大题 16 分）试设计一用于雷达天线俯仰传动的曲柄摇杆机构。
已知天线俯仰的范围为，mm ，mm 。
求曲柄和连杆的长度和，并校验传动角是否满足。
提示：雷达天线俯仰转动不应有急回现象。
四、 ( 本大题 16 分)在图示机构中，已知rad/s ，a 1 =0 ，m 。
求（ 8 分）、（ 8 分）。
五、（本大题 18 分）一对渐开线外啮合直齿圆柱齿轮传动，已知，mm ，, , 实际中心距mm ，试解答下列问题：(1) 求啮合角(3 分 ) 和中心距变动系数（ 2 分）；(2) 按无侧隙要求确定两轮变位系数之和；（ 4 分）(3) 取，计算齿轮的顶圆直径；（ 5 分）(4) 计算该对齿轮传动的重合度。
（ 4 分）注：无侧隙啮合方程重合度公式中心距变动系数齿顶高变动系数六、（本大题 16 分）图示轮系中，已知，，，，，。
若r/min ，求的大小及方向。
七、 ( 本大题 8 分，每问各 2 分 )已知某机器的运动周期为，等效阻力矩的变化规律如图所示。
若等效驱动力矩为常数，平均角速度rad/s ，等效转动惯量kg × m 2 。
机械原理考研试题及答案
机械原理考研试题及答案一、选择题（每题2分，共10分）1. 在机械原理中，机构的自由度是指机构的（）。
A. 运动的独立参数数目B. 构件数目C. 运动轨迹的数量D. 运动的复杂程度答案：A2. 铰链四杆机构中，若最短杆的长度为其他三杆长度之和的一半，则该机构为（）。
A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 摇杆曲柄机构答案：A3. 以下哪个不是平面四杆机构的类型？（）A. 曲柄摇杆机构B. 双摇杆机构C. 双曲柄机构D. 曲柄滑块机构答案：D4. 机械原理中，机构的传动角是指（）。
A. 从动件与主动件之间的夹角B. 传动轴与从动轴之间的夹角C. 从动件与传动轴之间的夹角D. 主动件与传动轴之间的夹角答案：C5. 曲柄滑块机构中，若滑块的行程为曲柄长度的两倍，则该机构为（）。
A. 快速机构B. 慢速机构C. 等速机构D. 非等速机构答案：B二、填空题（每题2分，共10分）1. 机构中，若两个运动副的轴线在同一平面内，且两轴线相交，则该运动副为______。
答案：铰链副2. 四杆机构中，若最短杆的长度为其他三杆长度之和，则该机构为______机构。
答案：双曲柄3. 在机械原理中，机构的死点位置是指______。
答案：曲柄与连杆共线的位置4. 机构的自由度计算公式为______。
答案：F = 3(n-1) - 2p5. 曲柄滑块机构中，若滑块的行程为曲柄长度的一半，则该机构为______机构。
答案：等速三、简答题（每题5分，共20分）1. 简述机构自由度的概念及其计算方法。
答案：机构自由度是指机构在空间中可以独立运动的参数数目。
计算方法为F = 3(n-1) - 2p，其中n为机构的构件数，p为机构的低副数。
2. 解释曲柄滑块机构的工作原理。
答案：曲柄滑块机构是一种将旋转运动转换为直线运动的机构。
曲柄通过连杆驱动滑块在导轨上做往复直线运动。
3. 描述四杆机构的类型及其特点。
答案：四杆机构有曲柄摇杆机构、双曲柄机构、双摇杆机构。
南航考研复试资料机械原理真题 含答案完美版 (7)
08年评分标准及 参考答案一、（本题共12分）计算图示机构的自由度，如有虚约束、复合铰链和局部自由度请明确指出（12分）。
答案总 分：12 分。
(1)n p p ===9130,,,L H 自 由 度 F n p p =--=⨯-⨯-=323921301L H 二、（本题共6分）图示的曲柄滑块机构中， Q 为作用在构件3上的工作阻力，d M 为驱动力矩。
已知移动副摩擦角为ϕ，A 、B 、C 处细实线圆为摩擦圆，杆1为原动件。
试：在图上画出运动副反力 23R ，43R ，41R 作用线位置及指向（连杆本身的质量及转动惯量忽略不计）。
（每个力2分）三、（本题共16分）图示机构中，若已知构件1以等角速度101=ωrad/s 回转，机构各构件尺寸为：43=BC l mm , 35=AC l mm , 且 AC AB ⊥ , ED CB ⊥ ,ED CE BE l l l ==。
试用相对运动图解法求构件3的角速度3ω（4分）和角加速度3α（4分），以及D 点的速度D v （4分）和加速度D a （4分）。
答案：总 分 16 分。
（1〕8 分；（2）8 分 图 未 按 比 例 尺 画(1) 1212B B B B v v v += 方 向 ⊥BC ⊥AB //AB大 小 ？ ω1l AB ?v B 1025=.m s , ω3210==v l B BC rad/s , 顺 时 针 方 向 ,v pd D v ==μ0295. m/s(2) n 2B a + t 2B a = 1B a + r12B B a +k 12B B a方向 B C → ⊥BC B A → //AB 12B B v顺ω1转90︒大小 ω32l BC ？ ω12l AB ? 2121ωv B B3.4n 2=B a m s 2, 5.21=B a m s 2, 8.6k 12=B B a m s 2 ,5 ==a D d a μπ m s 2130043.06.5t 23===BC B l a α rad s 2, 顺 时 针 方 向e'四、解：根据已知条件作图如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械原理》简答题考研论坛 @麻花 整理1、平面机构的结构分析1.平面机构基本定义：机器：可用来变换或者传递物料、能量或信息的装置机构：能实现预期机械运动的构件的组合，包括原动件，从动件，机架 零件：机器制造单元 构件：机器运动单元杆组：从动件系统中分解为若干不可再分，自由度为0的运动链 约束：对独立运动的限制自由度：构件具有的独立运动的数目运动副：由两构件直接接触形成的可运动联接 运动链：两个以上以运动副联接而成的系统 虚约束：对输出件的运动不起约束作用的约束 局部自由度：与输出件运动无关的自由度2.在什么条件下，运动链具有运动可能性、运动确定性、可以成为机构？自由度大于零；自由度数目等于原动件数目；运动链中某构件固定为机架3.高副低代时，齿轮副如何处理？齿轮副是将所引入的两个转动副分别位于相接触的两齿廓的曲率中心处，对于一对渐开线齿廓的齿轮副，曲率中心分别位于两齿轮的啮合极限点2、平面机构的运动分析1.什么是速度瞬心，相对瞬心与绝对瞬心的区别？速度瞬心：两构件上相对速度为零的重合点；绝对瞬心处的绝对速度为零2.用速度瞬心法和矢量方程图作机构速度分析有什么优缺点？ 速度瞬心法：只能进行速度分析，适用于简单的平面机构 矢量方程图：作图不是很准确3.什么是三心定理？作平面平行运动的三个构件共有三个瞬心，它们位于一条直线上4.机构在什么时候有哥氏加速度，如何确定？ 绝对运动：动点相对于定参考系的运动 相对运动：动点相对于动参考系的运动 牵连运动：动参考系相对于定参考系的运动相对运动为转动，牵连运动为平动时两构件重合点有哥氏加速度，它是由于相对速度方向变化产生的加速度，θωsin 2r e c v a =3、平面机构的力分析1.什么是摩擦角，移动副中总反力如何确定？摩擦角：总反力和法向反力的夹角总反力和法向反力夹角为摩擦角，偏斜方向和相对速度方向相反2.什么是当量摩擦系数和当量摩擦角？当量摩擦系数：摩擦力和铅锤载荷的比值当量摩擦角：由当量摩擦系数确定的摩擦角3.矩形螺纹和三角形螺纹副各有什么特点，适用于什么场合？矩形螺纹：当量摩擦系数小，传动效率高，适用于传动三角形螺纹：自锁性能好，联接强度高，适用于联接4.什么是摩擦圆，摩擦圆的大小和什么有关？以轴颈中心为圆心，与总反力方向相切的圆；摩擦圆半径与轴颈半径和当量摩擦系数成正比5.为什么实际设计中采用空心轴端？轴端压强和半径成反比，因此轴端中心部分的压强非常大，极易压溃6.什么是机械效率，其意义是什么？机械效率是输出功（有效功）和输入功（驱动功）的比值，它反映了输入功（有效功）的有效利用程度7.什么是自锁和自锁性能，移动副和转动副自锁的条件是什么，自锁时阻抗力和机械效率满足什么条件？自锁：由于摩擦力的作用，不管驱动力多大都不能使构件运动的现象自锁性能：机构反行程自锁而正行程不自锁移动副自锁的条件是驱动力作用在摩擦角之内，转动副自锁的条件是驱动力作用在摩擦圆之内。
自锁时，无论驱动力怎样增加，生产阻抗力和机械效率恒小于等于零四、平面机构的平衡1.什么是质径积和偏心距？刚性回转件平衡精度的常用定量指标是什么？质径积：偏心质量与质心向径的乘积偏心距：转子质心相对回转中心的偏距，也等于质径积与质量的比值选用许用不平衡量指标时，对于具体给定的转子，用质径积衡量比较好，因为比较直观，便于操作；偏心距则适于衡量转子平衡的优劣或平衡的检测精度，因为便于比较平衡精度的常用定量指标是是偏心距与转子回转速度的乘积2.机械平衡的目的是什么，分为哪几类？目的：尽量消除附加动压力，减轻有害的机械振动，以改善机器工作性能和延长使用d.运动副元素的互换（摆动导杆机构→曲柄摇块机构）3.什么是曲柄和摇杆，铰链四杆机构有曲柄的条件是什么，曲柄是否为最短杆？连架杆：与机架相连的杆件曲柄：能作整周回转运动的连架杆摇杆：不能做整周转动的连架杆周转副：两构件作整周相对转动的转动副摆动副：不能作整周相对转动的转动副铰链四杆机构有曲柄的条件：a.杆长条件：最短杆和最长杆长度之和小于等于其他两杆长度之和b.组成周转副的两杆中有一杆为最短杆若连架杆为最短杆则为曲柄摇杆机构，若机架为最短杆则为双曲柄机构，若不满足杆长条件则一定是双摇杆机构4.什么是极位夹角、急回特性、行程比系数，它们有什么关系？θ极位夹角：当机构从动件处于两极限位置时，主动件在两相应位置时所夹角度，>0θθ时有急回特性，越大急回运动越明显，=180*（K-1）/（K+1）急回特性：当连杆机构的主动件为等速回转时，从动件空回行程的平均速度大于从动件工作行程的平均速度θθ行程比系数：K=（+180）/（-180）=快行程平均速度/ 慢行程平均速度5.什么是压力角和传动角，研究其有什么意义？压力角：不计摩擦力的情况下，构件受力方向与运动方向所夹的锐角，反映了力的利用程度传动角：压力角的余角，衡量机构传力性能好坏（曲柄摇杆机构中，最小传动角出现在曲柄与机架共线的位置之一）6.什么是极位和死点，他们各自的特点，有什么不同？ 极位：当原动件与连杆共线时为极位。
在极位附近，由于从动件的速度接近于零，故可获得很大的增力效果死点：当从动件与连杆共线时为死点。
此时传动角为零，主动件通过连杆作用于从动件上的力通过其回转中心，而不能使从动件转动，出现顶死现象。
机构在死点时本不能运动，可借助惯性或采用机构错位排列的方法使机构能顺利通过死点位置而正常运转。
如因冲击、振动等原因使机构离开死点而继续运动时，这时从动件的运动方向是不确定的，故机构的死点位置也是机构运动的转折点。
机构的极位和死点实际上是机构的同一位置，所不同的仅是机构的原动件不同。
七、凸轮机构及其设计1.凸轮机构的特点是什么？a.结构紧凑，响应迅速，运动规律灵活多样b.易磨损，加工困难2.凸轮存在冲击时，其速度线图和加速度线图各有什么特点？柔性冲击：速度线图存在尖点，加速度线图存在有限跳跃刚性冲击：速度线图有间断点，加速度线图出现无穷大跳跃3.推杆常用的运动规律有哪些，各有什么特点？等速运动：刚性冲击等加速等减速：柔性冲击，有最大速度余弦加速度（简谐）：柔性冲击正弦加速度（摆线）：无冲击，有最大速度和最大加速度五次多项式：无冲击4.凸轮力锁合和几何锁合各有什么特点？力锁合：结构简单，设计自由，但有附加阻力，造成机械效率下降；高速时磨损加剧几何锁合：外廓尺寸大，加工精度高，对运动规律的采用有限制5.什么是凸轮的理论廓线和实际廓线，二者有何区别和联系？理论廓线：用滚子推杆与凸轮配合时产生的廓线实际廓线：用尖顶推杆与凸轮对心配合时产生的廓线以理论廓线上一系列点为圆心，以滚子半径为半径作一系列的圆，再作该圆族的包络线，即为凸轮的实际廓线6.什么是凸轮机构压力角，在凸轮设计中有什么意义，如何处理？压力角：推杆与凸轮接触点处所受正压力方向（凸轮轮廓线接触点法线方向）与推杆上对应点速度方向所夹锐角（平底垂直于导路的直动推杆盘形凸轮机构的压力角为零）意义：影响凸轮机构受力情况，压力角过大时，凸轮将自锁处理方法：a.增大导轨长度l和减小悬臂尺寸b可使临界压力角数值提高b.采用正偏置方式和增大基圆半径可减小压力角7.什么是凸轮的变尖和失真现象？对于外凸的凸轮轮廓曲线，其工作廓线的曲率半径等于理论廓线的曲率半径与滚子半径之差。
如果理论廓线的曲率半径与滚子半径相等，则工作廓线的曲率半径为零，出现尖点现象。
如果理论廓线的曲率半径小于滚子半径，这时工作廓线出现交叉，推杆运动规律改变，出现失真现象。
八、齿轮机构及其设计1.齿轮机构的特点是什么？a.传动比准确，传递功率大，传递效率高b.制造和安装精度高2.什么是齿轮啮合基本定律，什么是共轭齿廓，要使齿轮实现定传动比齿廓曲线应满足什么条件？齿轮啮合基本定律：互相啮合传动的一对齿轮在任一位置时的传动比，都与其连心线被其啮合齿廓在接触点公法线所分成的两段长反比共轭齿廓：凡满足齿廓啮合基本定律的曲线都可作为共轭齿廓定传动比条件：无论两齿廓在何位置接触，过接触点所作得齿廓公法线与两齿轮连心线都相交于一点3.渐开线齿廓有哪些特点？a.发生线长度等于其在基圆上滚过的弧长b.渐开线上任意点处法线与基圆相切c.渐开线上任意点处法线与基圆的切点，即为渐开线在该点的曲率中心d.渐开线的形状取决于基圆大小e.基圆以内无渐开线4.渐开线齿廓传动有那些特点？a.保证定传动比且有可分性：中心距略变动时，不影响两轮的传动比b.正压力方向不变：渐开线齿廓啮合时，两啮合齿廓间的正压力始终沿啮合线方向5.什么是齿轮模数，作用是什么，为什么要规定模数标准值，不同齿轮的标准值是怎样规定的？模数是齿距p与pi的比值，它决定了齿轮及其轮齿大小和承载能力模数决定渐开线齿廓形状的基本从参数，为了设计制造检验及使用方便直齿轮只有一种模数，斜齿轮法面参数为标准值，锥齿轮大端为标准值，蜗杆轴面参数为标准值，蜗轮端面参数为标准值6.什么是齿轮分度圆压力角，为什么要规定分度圆压力角为标准值？齿轮分度圆上啮合点公法线方向与啮合点速度方向的夹角因为压力角决定渐开线齿廓形状的基本从参数，为了设计制造检验及使用方便7.什么是重合度，物理意义是什么，影响重合度有哪些参数？重合度：实际啮合线与法向齿距或作用弧的比值意义：衡量连续传动的条件，表示同时参与啮合的轮齿对数的平均值，反映齿轮啮合传动的的平稳性和承载能力，连续传动条件：重合度大于或等于1重合度与模数无关，而随齿数的增多而加大，并随啮合角的减小和齿顶高系数的增大而增大。
标准齿轮传动重合度最大值为1.981，最多有2对齿轮同时啮合8.直齿圆柱齿轮外啮合，当实际中心距大于标准中心距时，齿轮啮合参数有何变化？中心距变大，啮合角变大；传动比不变，重合度变小；顶隙大于其标准值，侧隙大于零9.什么是根切现象，产生的原因是什么，有何危害，如何避免？根切：用范成法加工齿轮时，刀具的顶部过多的切入轮齿根部，因而将齿根的渐开线切去一部分原因：被切齿轮的啮合极限点位于刀具齿顶线之下危害：大大降低轮齿抗弯强度，当根切侵入渐开线齿廓工作段时将使重合度下降措施：限制齿轮齿数，变位加工10.什么是标准齿轮，什么是变位齿轮，齿轮变位修正的目的是什么，齿轮变后各尺寸如何变化？标准齿轮：各参数都取标准值的齿轮变位齿轮：采用变位加工成的齿轮目的：避免根切现象、拼凑中心距、提高重合度、增强轮齿抗弯强度变化：变位后模数、压力角没有变，但齿厚、齿顶高、齿根高变化11.斜齿轮传动的特点是什么？a.啮合性能好，传动平稳b.重合度高（端面+轴向），降低了每对轮齿的载荷c.不易根切d.运转时会产生轴向推力12.直齿圆锥齿轮几何尺寸的计算通常以哪端为标准值，为什么？大端；大段尺寸较大，计算和测量的误差相对较小，便于估计机构外形尺寸13.什么是斜齿轮当量齿轮和圆锥齿轮的当量齿轮，意义何在？斜齿轮当量齿轮：在某一点作法面，用该点曲率半径为分度圆，相当于斜齿轮法面齿形的直齿圆柱齿轮即为斜齿轮当量齿轮圆锥齿轮当量齿轮：与圆锥齿轮大端球面上分度圆相切的圆锥称为圆锥齿轮的背锥。
