Q235钢的强韧性综合实验
q235钢管的化学成分和力学性能

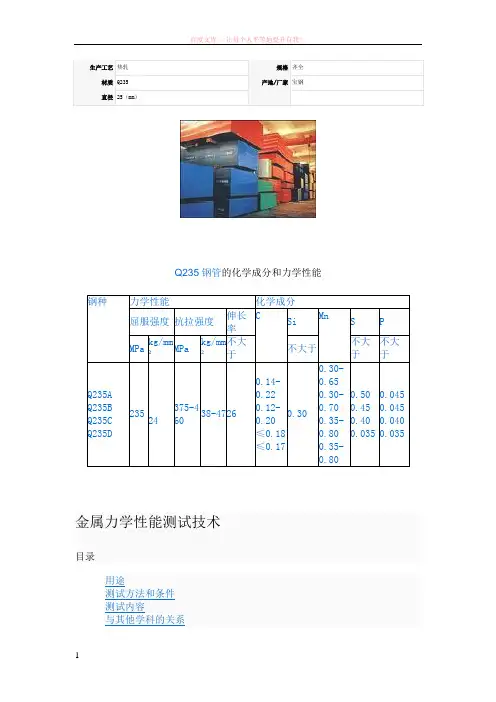

生产工艺热轧规格齐全材质Q235 产地/厂家宝钢直径25（mm）Q235钢管的化学成分和力学性能钢种力学性能化学成分屈服强度抗拉强度伸长率CSiMnS P MPakg/mm²MPakg/mm²不大于不大于不大于不大于Q235AQ235BQ235CQ235D23524375-46038-47260.14-0.220.12-0.20≤0.18≤0.170.300.30-0.650.30-0.700.35-0.800.35-0.800.500.450.400.0350.0450.0450.0400.035金属力学性能测试技术目录用途测试方法和条件测试内容与其他学科的关系金属力学性能测试技术是通过不同试验测定金属的各种力学性能判据(指标)的实验技术。
编辑本段用途金属力学性能测试，对研制和发展新金属材料、改进材料质量、最大限度发挥材料潜力（选用适当的许用应力）、分析金属制件故障、确保金属制件设计合理以及使用维护的安全可靠，都是必不可少的手段（见金属力学性能的表征）。
金属力学性能测试的基本任务是正确地选用检测仪器、装备和试样，确定合理的金属力学性能判据，并准确而尽可能快地测出这种判据。
编辑本段测试方法和条件为了确切表征金属材料在使用(服役)条件下所表现的行为,力学性能测试条件应尽量接近实际工作条件。
除普通金属力学性能测试（利用试样进行力学性能测试）外，近年来又发展出模拟试验，即应用机件模型，或甚至使用真实机件，在模拟机件真实工作条件下进行力学试验。
通过这种试验所得到的力学性能（使用性能）判据，能更真实反映工作条件下金属的性能，具有重大的工程实际意义。
但是，模拟试验一般缺乏普遍性，应用受到限制。
然而根据具体情况，进行部分模拟服役条件的力学性能测试还是十分必要的。
试验设备、试样形状、尺寸和加工方法、加荷速率、温度、介质等，均影响金属力学性能测试结果。
只有采用相同的试验方法标准和测试规程，才能保证金属力学性能测试结果的可靠性和可比性。
提高Q235-D钢低温冲击韧性研制
强度和硬度 。钒能抑制 贝氏体 的形 成 ，如果 它溶解 而不是 以碳 化钒和氮化钒的形式沉淀析出 ，则 可用来增加淬透性 。
在生产过程中氧化物夹杂使晶粒中析出大量 的 Ｍｎ Ｓ颗
粒 上析 出 的 ＶＮ 作 为 晶核 促 进 Ｉ Ｆ （ 进 晶 内铁 素 体 ） Ｇ 促
０ 前 言
Ｑ２ ５ Ｄ是 某 企 业 生 产 一 重 要 铁 路 部 件 用 材 料 ，本 文 ３一
１ ２微 合 金 元 素 作 用 ．
１ ２ １ 在 钢 中的作 用 ．． 钒
钒 在 微 合 金 钢 中加 入 时 形 成 ＶＣ，属 中 间 相 。钒 的 主
主要分析化学成 分 、轧制控 制及锻 造过程 对该材 料低 温 冲 击韧性 的影 响及对 策 ，以期 提高产品一次合格率 。
状 态 就 可 以 造 成 危 害 。磷 对 钢 铁 材 料 的低 温性 能 非 常 有 害 ，
目前普遍认为磷是 引起钢 的低温脆 性 的主要元 素 。磷 在钢
中 的偏 析 倾 向 比较 严 重 ，造 成 带 状 组 织 ，使 钢 的 力 学 性 能 不 均 匀 ，应 严 格 控 制 钢 中 的磷 含 量 。特 别 是 那 些 低 温 用 钢 、 海 洋 用 钢 和 抗 氢 致 裂 纹 钢 要 求 含 磷 量 小 于 ０ ０ 或 ．１
本 文 主 要 分 析 提 高材 料 机 械 性 能 、特 别 是 低 温 冲 击 韧 性 的 措 施 。 关 键 词 ：Ｑ２ ５ ３ 一Ｄ 材 料 ；化 学 成 分 ；非 金 属 夹杂 物 ；低 温 冲 击韧 性 中 图 分 类 号 ：Ｔ １． Ｇ１ ５ ５ 文 献标 识码 ：Ａ 对 于 航 空 用 钢 、石 油 和 天 然 气 输 送 管 线 钢 、海 上 采 油 平 台 用 钢 等 ，必 须 严 格 控 制 硫 含 量 。以 保证 必要 的 韧 性Ｅ２］ １． 。 ，３
Q235拉伸力学性能研究报告
Q235拉伸力学性能研究报告拉伸力学性能是材料力学性能测试的一个重要指标，可以用来评价材料的抗拉强度、屈服强度、断裂延伸率等性能。
本文将对Q235钢材的拉伸力学性能进行研究，并撰写一个报告。
一、引言拉伸力学性能是材料力学性能的重要指标之一，对于工程设计和材料选择都具有重要意义。
Q235钢材是我国常用的结构钢材之一，具有较好的可塑性和焊接性能，被广泛应用于建筑、制造业等领域。
本研究旨在通过拉伸试验对Q235钢材的力学性能进行研究和评估。
二、实验方法1. 实验样品准备：从一块Q235钢板中切割出10根长50mm的试样，保证试样表面光滑和平行度。
2.实验设备：拉力试验机。
3.实验步骤：将试样夹持在拉力试验机上，施加逐渐增大的拉力，记录拉伸力和试样的变形情况。
三、实验结果与讨论1.抗拉强度测试结果：根据实验数据计算出每根试样的抗拉强度（σ）和平均抗拉强度。
2.屈服强度测试结果：根据实验数据计算出每根试样的屈服强度（σy）和平均屈服强度。
3.断裂延伸率测试结果：根据实验数据计算出每根试样的断裂延伸率（εf）和平均断裂延伸率。
4.强度与延伸率的相关性分析：将抗拉强度和断裂延伸率进行相关性分析，探讨二者之间的关系。
四、结论1.Q235钢材的抗拉强度为XXXXX，屈服强度为XXXXX，断裂延伸率为XXXXX。
2.根据抗拉强度和断裂延伸率的相关性分析结果，可得出结论XXXXX。
3.总结本次实验的不足之处，并提出改进意见。
五、改进措施与展望1.可进一步研究不同处理工艺对Q235钢材拉伸力学性能的影响。
2.通过添加合适的合金元素和热处理等方式，改善Q235钢材的力学性能。
3.针对本次实验中的不足之处，制定改进措施，提高实验数据的可靠性和准确性。
通过对Q235钢材的拉伸力学性能进行研究，可以更好地评估该材料的应用性能和潜力。
未来的研究可以进一步深入，以更好地理解和应用Q235钢材在各个领域的性能。
q235钢的屈服强度和抗拉强度
q235钢的屈服强度和抗拉强度q235钢是一种常用的碳素结构钢，具有良好的可焊性、可塑性和机械性能。
屈服强度和抗拉强度是评价钢材强度的重要指标。
本文将分别介绍q235钢的屈服强度和抗拉强度，并探讨其特点和应用。
屈服强度是指在材料受到外力作用下，开始发生塑性变形或产生持久形变的临界应力。
对于q235钢来说，其屈服强度为235MPa。
这意味着当q235钢受到超过235MPa的应力时，就会开始发生塑性变形。
屈服强度的大小取决于材料的组织结构、化学成分和热处理状态等因素。
q235钢的屈服强度相对较低，这是因为其碳含量较低，属于低碳钢。
低碳钢具有良好的可塑性和可焊性，适用于冷加工和热加工等加工工艺。
此外，低碳钢还具有较好的韧性和可靠的性能，能够满足一般工程结构的使用要求。
抗拉强度是指材料在拉伸过程中抵抗断裂的能力。
对于q235钢来说，其抗拉强度为370-500MPa。
相比屈服强度，抗拉强度更能反映材料的整体强度水平。
q235钢的抗拉强度相对较高，能够承受较大的外力，具有较好的抗拉性能。
q235钢的屈服强度和抗拉强度的差异主要受材料的晶粒度、化学成分和热处理等因素的影响。
晶粒度越细小，屈服强度和抗拉强度就越高。
合理的热处理可以改善钢材的力学性能，提高其屈服强度和抗拉强度。
q235钢的屈服强度和抗拉强度决定了其在各个领域的应用。
由于q235钢具有良好的可塑性和可焊性，广泛应用于建筑、桥梁、机械、汽车、船舶等行业。
在这些领域中，q235钢常用于制造结构件、构件和零部件等，承受和传递力量。
总结起来，q235钢的屈服强度为235MPa，抗拉强度为370-500MPa。
其屈服强度相对较低，抗拉强度相对较高。
这使得q235钢在多个领域有着广泛的应用。
通过合理的热处理和控制材料的组织结构，可以进一步提高q235钢的强度和性能。
在实际应用中，我们需要根据具体的工程要求和使用环境选择合适的q235钢材料，并进行必要的加工和处理，以确保其性能和安全性。
q235钢板的屈服强度
q235钢板的屈服强度理论说明1. 引言1.1 概述本文旨在探讨钢材行业中常用的Q235钢板的屈服强度，并对其理论进行说明。
作为一种常见的结构材料，Q235钢板在建筑、桥梁、航空航天等领域得到广泛应用。
了解和研究Q235钢板的屈服强度具有重要意义，可以为相关工程项目提供基础性数据和可靠性评估。
1.2 文章结构本文由引言、Q235钢板介绍、屈服强度理论基础、实验研究与数据分析以及结论与展望五个部分组成。
每个部分都将详细探讨特定主题，并提供相关信息和研究结果。
1.3 目的本文的主要目的是介绍和解释Q235钢板的屈服强度。
首先，在第二部分中，我们将介绍Q235钢板的基本特性以及其在各个领域中的应用情况。
随后，在第三部分中，我们将深入探讨屈服强度及其测定方法，并解析影响屈服强度的因素。
最后，在第四部分中，我们将描述实验设计与方法论，收集和处理数据，并提供结果分析和解读。
最终，在第五部分，我们将总结研究结果并提出存在的不足和改进方向建议，同时展望进一步的研究方向。
通过本文的撰写与阐述，希望能够提供钢材行业从业人员、工程师以及相关研究者对于Q235钢板屈服强度的理论认识与实际运用指导。
2. Q235钢板介绍2.1 钢板材料概述Q235钢板是一种常用的结构用碳素钢板，属于中国标准GB/T 700的普通碳素结构钢。
它采用了C、Mn、Si等元素进行合金化调整，并具有良好的可焊性、塑性和韧性。
Q235钢板在建筑、桥梁、船舶、机械制造以及其他领域中广泛应用。
2.2 Q235钢板特性Q235钢板具有以下主要特点：- 强度高：Q235钢板的抗拉强度为375-500 MPa，屈服强度为215-235 MPa。
- 可塑性强：该材料具有良好的塑性，可以通过冷加工或热加工获得不同形状和尺寸的产品。
- 耐腐蚀性能好：Q235钢板经过防锈处理后，在一定环境条件下具有良好的耐腐蚀性能。
- 焊接性能优异：该材料可通过常见的焊接方法进行联接，在焊接过程中不易发生开裂或变形。
q235钢的强韧化热处理工艺
q235钢的强韧化热处理工艺一. 概述：钢材是一种常用的工业材料，广泛应用于船舶、铁路、房屋、桥梁、机械等领域。
而 q235 钢是一种常用的结构钢材，广泛应用于建筑、桥梁、机械等领域。
正是因为 q235 钢在工业生产中起到重要的作用，所以对于其性能的研究也愈发得到关注。
二. q235 钢的强韧化热处理工艺：1. 强韧化热处理的定义：钢材作为一种重要的结构材料，强韧性是其最基本的性能之一。
在日常使用过程中，若钢材缺乏强韧性，容易出现断裂、变形等问题。
因此，为了保证钢材具有较好的强韧性，常常需要进行强韧化处理。
强韧化处理是指通过改变钢材的化学成分和热处理工艺，提高钢材的强度、塑性和韧性的处理方法。
2. q235 钢的性能：q235 钢是一种中碳钢，具有一定的强度和塑性。
但其韧性较差，易出现断裂现象。
3. q235 钢强韧化热处理工艺：(1) 碳氮共渗：通过碳氮共渗来提高钢材的表面硬度，改善其磨损性能和疲劳寿命，并适当提高其韧性。
碳氮共渗的过程分为三个阶段：氮化、碳化和回火。
氮化阶段：在钢材表面进行气体氮化，形成硬度较高的氮化物层。
碳化阶段：在氮化物层上进行碳化处理，形成类似固体溶解物的结构。
回火阶段：通过回火来改变钢材的强度和韧性。
此种方法能够提高钢材的强度、硬度和韧性，其强韧化效果较好。
(2) 淬火和回火：将 q235 钢材加热至淬硬状态，随后迅速冷却来提高钢材的硬度和强度，然后进行回火处理，改变其韧性。
淬火处理会增加钢材的强度和硬度，但同时也会降低其韧性。
通过回火处理来平衡硬度和韧性。
(3) 微合金化：通过加入微量的钒、铌、钛等元素，提高钢材的韧性和强度。
微合金化的方法可以在不降低钢材的强度和硬度的情况下，提高钢材的韧性。
同时也可以改善钢材的加工性。
4. 结论：q235 钢在工业应用中具有重要的作用，其韧性是其最基本性能之一。
通过强韧化热处理工艺来提高其强度、硬度和韧性，对于提高钢材的整体性能起到重要作用。
q235钢材的抗拉强度和抗压强度
q235钢材的抗拉强度和抗压强度
概述
Q235钢材是中国常见的碳素结构钢，其含碳量较低，强度表现中等，广泛应用于建筑、机械及其他领域。
Q235钢材的抗拉强度和抗压强度是其重要的力学性能指标，本文将分别对其进行介绍。
抗拉强度
Q235钢材的抗拉强度表示其在拉伸作用下的最大抵抗力，也可以理解为其最大拉伸能力。
该性质是评定钢材质量的重要指标之一。
一般情况下，Q235钢材的抗拉强度为370-500MPa（MegaPascal）。
其中，MPa是压力单位，1 MPa等于1百万帕斯卡（Pa），即1 N/mm²。
把强度值进行换算后，即Q235钢材
的抗拉强度介于370000N/mm²至500000N/mm²之间。
Q235钢材的抗拉强度受多方面因素的影响，如钢材的化学成分、冷热处理工艺、组织形态和缺陷情况等。
化学成分中，碳含量的增加可以提高钢材的抗拉强度，但过高的碳含
量易导致钢材变脆。
热处理工艺中，高温调质可增加钢材的强度，但热处理时间过长则易
导致韧性变弱。
与抗拉强度不同，Q235钢材的抗压强度受到板材的初始缺陷和应力集中的影响较大。
压缩应力的作用方向施加在板材的面上，而拉伸应力则作用于板材的面之间，因此在制造
中常常受到塑性变形的限制。
总结
Q235钢材的抗拉强度和抗压强度是衡量钢材力学性能的两项重要指标。
抗拉强度的大小一般受化学成分和热处理工艺的影响，而抗压强度则受到板材的初始缺陷和应力集中的
影响较大。
在运用中，应根据具体使用情况进行综合分析和判断，确保钢材质量满足需
求。
Q235钢的强韧性综合实验
Q235钢改性综合实验论文孙菲（齐鲁工业大学机械与汽车工程学院201301021026）摘要：在Q235钢的热处理实验中，通过四种不同的淬火条件（水冷淬火、60℃水浴淬火到400℃、60℃水浴淬火到300℃、60℃水浴淬火到200℃）对三种试样进行不同温度（200℃、250℃、300℃）的回火处理。
并将热处理后的硬度试样进行磨制、抛光、腐蚀，然后在显微镜中观察每一个试样的金相组织图片；将热处理后的拉伸试样进行拉伸处理，记录每一根试样的延伸率、抗拉强度等；将热处理后的韧性试样进行打击韧性处理，记录每一根试样被打击后吸收的能量。
实验显示：通过热处理工艺Q235钢的组织结构发生变化，强度和韧性得到提高；普通水冷淬火后在低温回火时Q235钢的强度、韧性和硬度均高于水浴淬火后在低温回火的强度、韧性和硬度。
关键词：Q235钢的性能；热处理；水浴淬火；强度和韧性Abstract：Through four different quenching conditions(water quenching and60 DEG C water bath quenching to400DEG C and60DEG C water bath quenching to300DEG and60DEG C water bath quenching to200DEG C)of three samples of(200DEG C,the temperature of250DEG,300DEG C)at different temperature and tempering treatment in Q235steel heat treatment experiments.And heat treatment the hardness of samples for grinding, polishing,etching,and then observe every specimen microstructure pictures in the microscope.After heat treatment,the tensile process, record each root sample elongation and tensile strength of the;against the toughness of treatment after heat treatment of toughness specimen, the record of each root sample was hit after the absorption of energy. Experiments show that by heat treatment process of Q235steel structure change,the strength and toughness is improved;ordinary water quenched at low temperature tempering of Q235steel strength,toughness and hardness were higher than that of water bath quenching after in low temperature tempering strength,toughness and hardness.Keywords:properties of Q235steel;heat treatment;water quenching; strength and toughness目录1引言----------------------------------------------3 2实验方法------------------------------------------4 2.1实验试样的制备---------------------------------4 2.2热处理工艺的制定-------------------------------42.2.1普通淬火工艺-------------------------------42.2.2水浴淬火工艺-------------------------------4 2.3组织观察、性能测试-----------------------------5 3实验结果与分析------------------------------------53.1不同淬火、回火的组织特征------------------------53.1.1Q235钢的轧态组织---------------------------53.1.2淬火态的组织-------------------------------63.1.3回火态的组织-------------------------------6 3.2不同淬火方式对性能的影响-----------------------83.2.1硬度的分析---------------------------------83.2.2强度和塑性的分析---------------------------83.2.3冲击韧性的分析-----------------------------9 4结论---------------------------------------------10 5参考文献-----------------------------------------111引言Q235钢是最常见的低碳结构钢，它具有含碳量低，强度、韧性较好、焊接性好、成本低等优点，广泛应用于建筑工程结构中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q235钢改性综合实验论文孙菲（齐鲁工业大学机械与汽车工程学院201301021026）摘要：在Q235钢的热处理实验中，通过四种不同的淬火条件（水冷淬火、60℃水浴淬火到400℃、60℃水浴淬火到300℃、60℃水浴淬火到200℃）对三种试样进行不同温度（200℃、250℃、300℃）的回火处理。
并将热处理后的硬度试样进行磨制、抛光、腐蚀，然后在显微镜中观察每一个试样的金相组织图片；将热处理后的拉伸试样进行拉伸处理，记录每一根试样的延伸率、抗拉强度等；将热处理后的韧性试样进行打击韧性处理，记录每一根试样被打击后吸收的能量。
实验显示：通过热处理工艺Q235钢的组织结构发生变化，强度和韧性得到提高；普通水冷淬火后在低温回火时Q235钢的强度、韧性和硬度均高于水浴淬火后在低温回火的强度、韧性和硬度。
关键词：Q235钢的性能；热处理；水浴淬火；强度和韧性Abstract：Through four different quenching conditions(water quenching and60 DEG C water bath quenching to400DEG C and60DEG C water bath quenching to300DEG and60DEG C water bath quenching to200DEG C)of three samples of(200DEG C,the temperature of250DEG,300DEG C)at different temperature and tempering treatment in Q235steel heat treatment experiments.And heat treatment the hardness of samples for grinding, polishing,etching,and then observe every specimen microstructure pictures in the microscope.After heat treatment,the tensile process, record each root sample elongation and tensile strength of the;against the toughness of treatment after heat treatment of toughness specimen, the record of each root sample was hit after the absorption of energy. Experiments show that by heat treatment process of Q235steel structure change,the strength and toughness is improved;ordinary water quenched at low temperature tempering of Q235steel strength,toughness and hardness were higher than that of water bath quenching after in low temperature tempering strength,toughness and hardness.Keywords:properties of Q235steel;heat treatment;water quenching; strength and toughness目录1引言----------------------------------------------3 2实验方法------------------------------------------4 2.1实验试样的制备---------------------------------4 2.2热处理工艺的制定-------------------------------42.2.1普通淬火工艺-------------------------------42.2.2水浴淬火工艺-------------------------------4 2.3组织观察、性能测试-----------------------------5 3实验结果与分析------------------------------------53.1不同淬火、回火的组织特征------------------------53.1.1Q235钢的轧态组织---------------------------53.1.2淬火态的组织-------------------------------63.1.3回火态的组织-------------------------------6 3.2不同淬火方式对性能的影响-----------------------83.2.1硬度的分析---------------------------------83.2.2强度和塑性的分析---------------------------83.2.3冲击韧性的分析-----------------------------9 4结论---------------------------------------------10 5参考文献-----------------------------------------111引言Q235钢是最常见的低碳结构钢，它具有含碳量低，强度、韧性较好、焊接性好、成本低等优点，广泛应用于建筑工程结构中。
如材质为Q235钢的中厚板主要应用于建筑工程、大型铁路桥梁的钢板中。
在工矿条件中，对其承截能力、承受的动载荷、震动、冲击、耐磨性和耐腐蚀性的要求都很高，在实际工作环境中，钢板由于受到介质的腐蚀、载荷的冲击等，其表面会发生磨损腐蚀现象。
因此提高Q235钢材的性能引起了人们的关注。
白梅【1】利用激光熔覆技术，在Q235钢表面激光熔覆316L涂层和316L/Al2O3复合涂层，以此来增加Q235钢的硬度、耐磨性和耐腐蚀性能；牛明君【2】利用工艺简单灵活、成本低的氩弧熔覆技术在Q235钢表面熔覆三种铁基碳化物合金层，以此提高Q235钢的实际应用价值；慕东、江鸿、邵甄胰【3】对Q235钢电镀镍层进行渗硼处理,借助镀镍渗硼层提高Q235抗高温氧化性能；李小琳【4】以Q235低碳钢为实验材料,通过对纳米颗粒进行预分散的方法向熔体中外加纳米陶瓷颗粒SiC，以此提高Q235钢的强度和硬度；张相军【5】将WC陶瓷作为注入颗粒,在Q235钢表面制备熔注改性层，以此提高了Q235钢的强度和耐磨性能。
利用热处理的相变强化方式对Q235钢进行强韧化处理，以保证Q235钢的塑性在满足设计要求，冲击韧性显著提高、强度达到45#钢调质后的中等水平。
发挥了材料的潜力，达到了节约原材料的目的。
2实验方法2.1实验试样的制备Q235钢试样。
用于测试硬度的试样为Φ10㎜×15㎜的金相与硬度试样，测试强度的试样为Φ10㎜×150㎜的拉伸试样；测试韧性的试样为55㎜×10㎜×10㎜的标准夏氏V型缺口冲击试样。
试样分组如表1。
表1不同热处理时试样的分组情况A组：普通水冷淬火B组：60℃水浴淬火到400℃C组：60℃水浴淬火到300℃D组：60℃水浴淬火到200℃A1A11B1B11C1C11D1D11 A12B12C12D12 A13B13C13D13 A14B14C14D14A2A21B2B21C2C21D2D21 A22B22C22D22 A23B23C23D23 A24B24C24D24A3A31B3B31C3C31D3D31 A32B32C32D32 A33B33C33D33 A34B34C34D34A4A41B4B41C4C41D4D41 A42B42C42D42 A43B43C43D43 A44B44C44D44进行硬度和韧性测试时A1、B1、C1、D1小组淬火后进行空冷处理；A2、B2、C2、D2小组淬火后进行2个小时的200℃回火处理；A3、B3、C3、D3小组淬火后进行2个小时的250℃回火处理；A4、B4、C4、D4小组淬火后进行2个小时的300℃回火处理。
进行强度测试时A1、B1、C1、D1小组无试样，其它小组与硬度和韧性测试时相同。
2.2热处理工艺的制定2.2.1普通淬火工艺A组Q235钢试样加热到890℃后保温20分钟，紧接着进行水冷淬火，然后A1组冷却至室温后不做处理，A2组进行200℃回火处理，A3组进行250℃回火处理，A4组进行300℃回火处理。
其具体工艺如表2。
2.2.2水浴淬火工艺B组Q235钢试样加热到890℃后保温20分钟，紧接着进行60℃水浴淬火11秒到400℃，然后空冷至室温，最后B1组冷却至室温后不做处理，B2组进行200℃回火处理，B3组进行250℃回火处理，B4组进行300℃回火处理。
其具体工艺如表2。
C组Q235钢试样加热到890℃后保温20分钟，紧接着进行60℃水浴淬火12秒到300℃，然后空冷至室温，最后C1组冷却至室温后不做处理，C2组进行200℃回火处理，C3组进行250℃回火处理，C4组进行300℃回火处理。
其具体工艺如表2。
D组Q235钢试样加热到890℃后保温20分钟，紧接着进行60℃水浴淬火14秒到200℃，然后空冷至室温，最后D1组冷却至室温后不做处理，D2组进行200℃回火处理，D3组进行250℃回火处理，D4组进行300℃回火处理。
其具体工艺如表2。
表2热处理工艺及参数分组热处理名称工艺参数A组普通淬火+回火890℃×20min＋淬火200℃回火×2h＋空冷250℃回火×2h＋空冷300℃回火×2h＋空冷B组60℃水浴淬火到400℃+回火890℃×20min＋60℃×11s水浴淬火＋空冷200℃回火×2h＋空冷250℃回火×2h＋空冷300℃回火×2h＋空冷C组60℃水浴淬火到300℃+回火890℃×20min＋60℃×12s水浴淬火＋空冷200℃回火×2h＋空冷250℃回火×2h＋空冷300℃回火×2h＋空冷D组60℃水浴淬火到200℃+回火890℃×20min＋60℃×14s水浴淬火＋空冷200℃回火×2h＋空冷250℃回火×2h＋空冷300℃回火×2h＋空冷2.3组织观察、性能测试（硬度、冲击韧性、抗拉强度）将热处理后测试硬度的试样进行打磨、抛光、侵蚀处理，用金相显微镜观察组织，随后用洛氏硬度计进行硬度测试。
