网络设备调试与配置实验(第一部分)
交换机的配置与调试
国网技术学院信息中心
任务一 交换机的基本配置
交换机配置的基础知识
1. 交换机的配置工具
像大多数网络设备一样，交换机没有键盘、鼠标和显示器等输入 和输出设备。
对交换机进行配置和管理，要借助于PC或笔记本电脑来完成。 与交换机之间的连接，通常是将PC或笔记本电脑的串口通过电 缆连接到交换机的Console（控制台）接口，也可以通过网络连 接，使用Telnet、Web浏览器或网络管理软件来进行访问。
End 或Exit 或Crtl+Z
Configure Terminal
全局配置模式 Router (config )#
Login
User Exec 密码
User EXEC
Enable 命令，密码
Privileged EXEC
Configure命令
Vlan Database命令
Global Congfiguration
对交换机的配置是在命令提示符下键入相应的命令和参数来进 行的。
输入的命令统称为CLI（Command-line Interface）命令，人 －机交互式对话界面称为CLI命令行界面，通过Console端口 连接超级终端进入的界面就是CLI命令行界面。
网络设备经过初始化配置以后，也可以通过Web浏览器图形界 面和网管系统进行配置，但与CLI命令行相比，CLI命令行方式 的功能更强大，掌握起来难度也更大些。
表ZY3201401001-1列出了CLI命令6种模式的用途、 提示符、访问及退出方法。
用户 EXEC 模式 Router 〉
接口配置模式 Router (config -if)#
Enable Disable End或Crtl+Z
网络设备配置与调试
目录分析
任务一认识局域络设 备
任务二交换机的安装 与调试
任务三路由器的安装 与调试
任务四创建高级路由 交换型络
小结
习题
任
任务一认识络安全设 备
任务二络安全设备配 置
小结 习题
任务一认识无线络设 备
任务二无线络设备的 安装与调试
小结 习题
网络设备配置与调试
读书笔记模板
01 思维导图
03 目录分析 05 读书笔记
目录
02 内容摘要 04 作者介绍 06 精彩摘录
思维导图
本书关键字分析思维导图
训练
设备
网络
情境
情境
小结
网络
配置
任务
技能 习题
路由
调试
任务
附录
调试
无线网络
安装
广域网
内容摘要
内容摘要
本书根据络工程实际工作过程所需知识和技能抽象出4个学习情境，每个情境还包括几个任务，形成了为高职 院校学生量身定做的计算机络技术专业情境课程教材。本书共分4个学习情境，10个任务。以园区络规划与设计 项目开始，通过络互联设备分类与选型、交换机基本配置与管理、络隔离与广播风暴控制、管理交换络中的冗余 链路等任务完成络交换技能训练；通过路由器基本配置与管理、路由器静态路由的建立、路由器动态路由协议配 置、三层交换机路由配置、广域接口协议封装等任务完成络路由技能训练；通过络接入安全设置、络安全策略布 置与数据流量过滤、局域访问互联NAPT现实等任务完成络安全技能训练；最后以组建工作区简单无线络结束整个 络技能训练。本书适合作为高职高专院校计算机相关专业的教材，也可作为络工程技术人员的参考书和职业培训 的教材。
作者介绍
网络设备配置与调试项目实训教学大纲
《网络设备配置与调试项目实训》课程教学大纲课程名称：网络设备配置与调试项目实训适用专业：高职《计算机网络技术》课时：48学时（上机实验48学时）指定教材：《网络设备配置与调试项目实训》作者：张国清出版社：电子工业出版社出版日期：2009年2月第二版一、课程的性质与作用（一）本课程的教学目的以TCP/IP互连网络模型为基础，全面介绍互连网络应用模型中各层的协议，连接技术和工作机制,使学生了解网络设备配置的基本概念。
同时，通过学习一般网络故障排除，子网和超网规划及网络的管理，使学生掌握网络设备配置所涉及的基本技术。
（二）本课程在教学过程中的地位网络互连技术是当今网络发展热门的话题，也是也是21世纪E时代各项网络应用发展的基础。
它是“网络技术应用与服务”专业学生的一门必修课，同时又可作为相关专业学生的选修课。
由于网络设备配置课程涉及许多的计算机网络和网络管理的基础知识，因此它的先修课是网络基础和NT 网络系统管理。
所以，设定在第三学期开设网络设备配置与调试项目实训课程。
（三）本课程与其他有关课程的分工与联系此课程与网络基础、NT网络系统管理课程互相联系，互相补充，分别给学生提供网络互连技术，互连模型，互连协议，子网与超网的规划，计算机网络基础知识、网络系统管理等知识的学习。
此课程安排在学生掌握了一定的计算机网络的基础知识，网络系统管理知识后开设，可以使学生深入理解和应用在网络基础、NT网络系统管理所学的基础知识。
使学生能够得到全面的培养，成为社会所需专用人才。
二、课程的教学基本要求（一）知识要求：1．了解网络互连概念；2．了解RFC;3．了解网络接入技术及其接入模型4．理解网络分层的意义，及网络接入层和数据链路层的作用；5．深入理解网络互连协议-IP协议，及其作用；6．深入理解子网和超网的意义和作用；7．了解地址解析协议ARP和RARP，理解其工作机制；8．理解ICMP协议的功用；9．理解广播的概念和作用；10．理解传输控制协议TCP协议的功用；11．深入理解DNS的作用和解析原理；12. 深入理解网络地址，广播地址，网络掩码的概念；13. 深入理解IP层网络互连，及IP路由的原理与工作机制；14. 理解桥，路由器和交换机的工作机理。
实验1网络配置与网络管理软件SNMPc的使用
实验1网络配置与网络管理软件SNMPc的使用一. 实验项目：网络实验环境的搭建，网络管理软件的安装、配置和基本使用二. 实验内容：1. 构建简单实验网络，并启用各网络设备的SNMP功能；2. 网络管理软件SNMPc的安装与配置；3. 学习SNMPc的主要管理功能，掌握软件系统的基本操作。
三. 实验目的：1. 使学生掌握典型网络管理软件SNMPc的安装、配置和基本使用技能。
2. 掌握网络设备管理的基本参数配置。
3. 通过实际操作，加深对课堂上SNMP协议理论知识的理解。
四. 实验设备及环境：1. Huawei 3Com Quidway R2621路由器：1台；2. Cisco 2950网络交换机：1台；3. 计算机：2台；4. 直通双绞线2根，交叉双绞线1根，串口配置线1根；5. 网络管理软件：SNMPc7。
五. 学生分组情况：每组6人。
六. 实验步骤及要求：1. 构建实验的网络环境参照下图构建实验的网络环境。
注意：同层次设备用交叉线相连(但现在很多设备带自动翻转功能，直连也可)，如交换机与交换机，计算机与计算机，计算机与路由器(可看作专用计算机)；而路由器和交换机、交换机和计算机用直通线相连。
交换机以太网口1:以太网口0: IP 地址)192.0.0.3/24网关:192.0.0.1图4 实验网络拓扑结构 2. 配置各设备的网络参数并启用其网管功能：为了配置路由器或交换机，用串口线将计算机的COM 串行接口与路由器或交换机的Console 控制口相连，然后在计算机中运行超级终端进行参数设置(端口设置需还原为默认值)。
(1) 配置Cisco 2950交换机1、配置IP 地址两层交换机在数据链路层转发数据时是不需要IP 地址的，但为了使交换机要能够被网管，也可给它标识一个管理IP 地址。
默认情况下CISCO 交换机的VLAN 1为管理VLAN ，为该管理VLAN 配上IP 地址，交换机就可以被网管了。
计算机及外部设备装配调试实践报告
计算机及外部设备装配调试实践报告全文共四篇示例，供读者参考第一篇示例：计算机及外部设备装配调试实践报告一、实验目的本实验旨在通过组装和调试计算机及外部设备的过程，提升学生对计算机硬件及外部设备的了解，培养学生相关技能，为将来的IT工作做好准备。
二、实验环境1. 实验设备：主机箱、主板、CPU、内存、硬盘、显卡、电源、显示器、键盘、鼠标等。
2. 实验软件：操作系统、驱动程序等。
三、实验步骤1. 准备工作a) 将所有配件整理好，确保没有损坏。
b) 准备一个干净的工作台，确保操作环境整洁。
2. 组装主机a) 将CPU插入主板的CPU插槽中，注意对准方向并轻轻按下。
b) 安装内存条到主板的内存槽中。
c) 将主板安装到主机箱中，固定好螺丝。
d) 安装硬盘和显卡。
e) 连接主板和电源、显示器、键盘、鼠标等。
3. 开机运行a) 使用安装盘安装操作系统。
b) 完成系统安装后，安装相关驱动程序。
c) 检查各部件运行状态，保证无异常。
4. 调试外部设备a) 确保显示器、键盘、鼠标等外部设备正常工作。
b) 测试网络连接、打印机等外部设备。
5. 系统优化a) 更新操作系统及驱动程序。
b) 设置系统启动项、调整性能参数。
c) 安装必要的软件应用程序。
四、实验总结通过本次实践，我对计算机硬件组装和外部设备调试有了更深入的了解，掌握了相关技能。
在实践中，我遇到了一些问题，例如主板和电源连接不稳定导致开机失败，经过检查调整后成功解决。
在调试外部设备时，遇到了打印机无法正常连接的问题，通过重新安装驱动程序解决了这一困扰。
在系统优化方面，我学会了如何提高计算机性能，优化系统设置，使系统更加流畅运行。
本次实践让我对计算机硬件及外部设备有了更深刻的认识，也锻炼了我的动手能力和解决问题的能力。
希望在以后的学习和工作中能够更好地运用所学知识，不断提升自己的技能水平。
【2000字】第二篇示例：计算机及外部设备的装配调试是计算机科学和技术课程中非常重要的一环，通过这一实践能够帮助学生深入了解计算机硬件的组成及工作原理，并提高他们的动手能力和解决问题的能力。

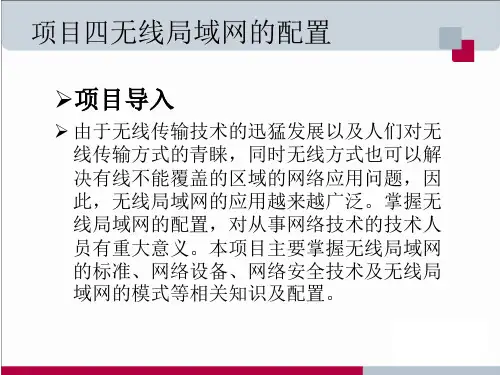

网络设备安装与调试任务1安装Ad-hoc结构无线局域网
