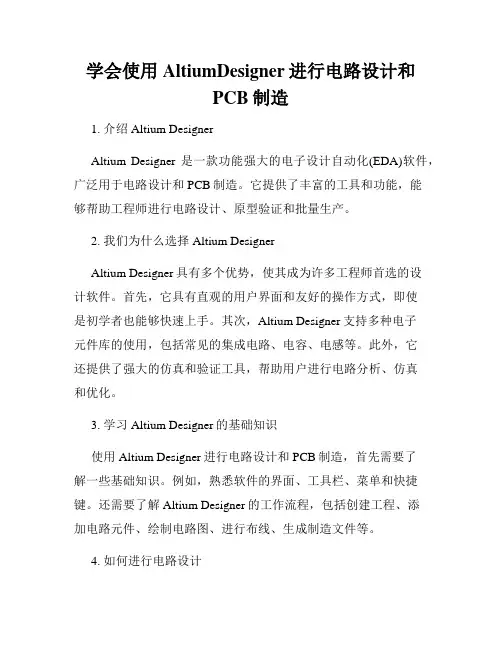

学会使用AltiumDesigner进行电路设计和PCB制造1. 介绍Altium DesignerAltium Designer是一款功能强大的电子设计自动化(EDA)软件，广泛用于电路设计和PCB制造。
它提供了丰富的工具和功能，能够帮助工程师进行电路设计、原型验证和批量生产。
2. 我们为什么选择Altium DesignerAltium Designer具有多个优势，使其成为许多工程师首选的设计软件。
首先，它具有直观的用户界面和友好的操作方式，即使是初学者也能够快速上手。
其次，Altium Designer支持多种电子元件库的使用，包括常见的集成电路、电容、电感等。
此外，它还提供了强大的仿真和验证工具，帮助用户进行电路分析、仿真和优化。
3. 学习Altium Designer的基础知识使用Altium Designer进行电路设计和PCB制造，首先需要了解一些基础知识。
例如，熟悉软件的界面、工具栏、菜单和快捷键。
还需要了解Altium Designer的工作流程，包括创建工程、添加电路元件、绘制电路图、进行布线、生成制造文件等。
4. 如何进行电路设计使用Altium Designer进行电路设计，可以通过创建电路图来实现。
电路图是电子电路的图形化表示，可以直观地展示电路中的各个元件之间的连接关系。
在Altium Designer中，可以通过拖放元件库中的元件、连接线和引脚，来快速绘制电路图。
此外，Altium Designer还提供了丰富的元件库，可以满足不同电路设计的需求。
5. 电路仿真和优化Altium Designer还提供了强大的仿真和优化工具，帮助工程师验证和改进电路设计。
仿真可以模拟电路中的各个元件的行为，通过分析电压、电流和功率等参数，帮助工程师了解电路的性能和特性。
优化工具则可以根据工程师设置的目标，自动调整电路参数，以达到设计要求。
6. PCB制造准备在设计完电路图后，需要进行PCB制造的准备工作。
Altium-Designer-14原理图与PCB设计教程-第七章-PCB设计优选全文
② 将新建的线宽规则Width_1命名为Width_GND，并对GND网络接地线的宽度设 置为1mm。 ③ 同样重复新建线宽规则Width_1，将其改命名为Width_+3V，将+3V网络电源 线的宽度设置0.6mm。 ④ 其余线宽规则Width设置。 ⑤ 设置布线规则优先级。单击PCB规则和约束编辑器对话框中的优先级设置按钮 【Priorities】，改变优先级顺序的方法是选择某一需要改变优先级的线宽规则， 通过单击【increase Priority】按钮增加优先级，单击【Decrease Priority】降低 优先级。 ⑥ 单击【Close】按钮，返回，单击右下角的【Apply】按钮，再单击【OK】按 键，完成了线宽规则设置。
4．Component（元件）命令：拆除某个元器件上的导线。选择 Component后，光标变成十字形状。移动光标到某个元器件上单击左键， 该元器件所有引脚的连线将被删除。此时光标仍处于拆除布线状态，可以 继续拆除其他元器件上的布线，单击鼠标右键或者按【Esc】键退出操作。
7.3 布线前的其他设置
（3）将“趣味闪闪灯”Room 框删除，删除方法有以下两 种。 方法一：执行菜单命令 Edit→Delete，若 “Room”为 非锁定状态，则单击工作区 中的Room框。 方法二：若“Room”为非锁定 状态，单击Room框，按计 算机键盘上的删除键 【Delete】将其删除。 （4）保存文件，如图7-220所示。
（3）自动布线结果如图7-2-34所示。从自动布线的结果可 知，对于比较简单的电路，当元件布局合理，布线规则设置 完善时，Altium Designer中Situs布线器的布线效果相当令人 满意。 （4）单击保存按钮 ，保存PCB文件，至此PCB自动布线结束。
初步学习利用Altium Desiger画PCB(麻烦各位如果资料好的话请给力评价
运算放大器：AD645Toolbar:工具栏Navigation:导航Compiler:编译Workspacepanels:工作空间面板Desktoplayouts:桌面布局Default:默认Template:模版Smartpaste:智能粘贴Keymapping:按键映射Grid:网格，格点Busentry:总线进口Placepart：放置元器件ManualJunction:手工结点Powerport:电源端口Wire:引线Netlable:网络标号Directives:指令Probe:探针Tool-Annotateschematics:注释原理图一、建立工作环境1.建立工作空间并保持。
2.建立PCB的project，并保持。
3.建立原理图，并保持。
4.建立PCB板环境，并保持。
二、建立原理图环境1.为原理图设置模版。
2.然后任意选中一个符合意向的原理图模版。
3.双击模版的窄窄的边框。
然后设置相关参数。
Orientation:方向。
Landscape:横向。
Portrait:纵向。
TitleBlock:标题框。
〔原理图右下角的东西〕ShowReferenceZones:选择参考区域。
Ctrl+t拖拉〔现在线可不能与原件分开〕M+drag(也可拖拉)点中元件然后接着按住shift拖动即可完成复制。
Ctrl+R复制Executechanges：执行更改DRC〔electronicrulescheck〕:电气规那么检查Ctrl+F:寻寻元件标识符Ctrl+H:替换元件标识符三、在设计原理图时需要统一修改某个元件的封装〔以电容为例〕1.点击选中电容,右键选择。
〔两种方法选择〕或者：2.修改参数。
//假设要取消所有选中的物体，那么单击右下角的clear，或者按组合键shift+C。
3.在“SCHInspector〞中修改。
四、封装治理器操作。
1:任意修改任意元件的封装。
2:将某个封装设置为当前封装，点击需要的封装，右键选择。
altium designer使用PCB向导来创建PCB详细过程PPT课件
第12页/共15页
• 6．PCB文档显示了一个默认尺寸的白色图纸，要关闭图纸，选择Design → Board Options，在Board Options对话框取消选择Design Sheet。
第13页/共15页
小结：
• 3.1印制电路板的基础知识
• 3.2创建一个新的PCB文件
要把这个PCB保存在设计者的硬盘上的位置，在文件名栏里键入文件名 M u l t i v i b r a t o r. P c b D o c 并 单 击 保 存 按 钮 。
第5页/共15页
• 15．如果添加到项目的PCB是以自由文件 打开的，在Projects面板的Free Documents单元右击PCB文件，选择Add to Project。这个PCB文件已经被列在 Projects下的Source Documents中，并与 其他项目文件相连接。设计者也可以直接 将自由文件夹下的Multivibrator.PcbDoc文 件拖到项目文件夹下。保存项目文件如图 3-12所示。
图3-14 工程变更命令对话框
第10页/共15页
• 3．单击Validate Changes按钮，验证一下有无不妥之处，如果执行成功则在状态列
表(Status)Check中将会显示
符号；若执行过程中出现问题将会显示 符号，
关闭对话框。检查Messages面板查看错误原因，并清除所有错误。
• 4．如果单击Validate Changes 按钮，没有错误，则单击Execute Changes按钮， 将信息发送到PCB。当完成后，Done那一列将被标记。如图3-15所示。
第4页/共15页
• 11．PCB向导现在收集了它需要的所有的信息来创建设计者的新板子。PCB编辑器 将显示一个名为PCB1.PcbDoc的新的PCB文件。
个人经验分享AD绘制PCB(入门教程)
个人经验分享AD绘制PCB（入门教程）AD（Altium Designer）是一款专业的电子设计自动化软件，广泛应用于PCB（Printed Circuit Board）设计领域。
对于初学者而言，学习AD绘制PCB可能会感到有些困难和复杂。
但只要掌握一些基本的概念和操作，就能够快速入门并绘制出自己的第一个PCB设计。
首先，我们需要了解一些基本概念：1.PCB：印刷电路板，用于电子器件的支撑平台和导电媒介。
2.元件：电子器件的符号和封装，如电阻、电容、晶振等。
3.网络：连接元件的导线或线段，用于传输信号。
4.封装：元件的物理尺寸和引脚位置。
5.设计规则：布线和排版时需要满足的要求和限制。
接下来，我将分享一个简单的PCB设计入门教程，帮助初学者快速上手AD绘制PCB：1.准备工作：在开始绘制PCB之前，我们需要准备好以下工作：-一台安装好AD软件的电脑-元件库：包含我们需要使用的元件符号和封装。
-器件清单：列出需要使用的元件和其数量。
2.创建新项目：打开AD软件，新建一个项目，并选择合适的文件夹保存项目文件。
3.添加元件库：在AD软件中，我们可以导入元件库以供使用。
常用的元件库包括AD自带的库和第三方提供的库。
在AD软件中，选择Tools -> Preferences -> DXP Preferences，选择Libraries，点击Install按钮导入所需的元件库。
4.绘制原理图：在AD软件中，打开Schematic页面，开始绘制原理图。
-选择合适的元件符号并放置在原理图中。
- 连接元件之间的网络。
选择Place -> Net和Place -> Bus命令来连接元件。
- 添加器件封装信息。
选择Place -> Part命令并选择相应的封装。
5.生成PCB：在完成原理图设计后，我们可以将其转化为PCB布局。
- 在AD软件中，打开PcbDoc页面。
- 点击Project -> Import Changes from Schematic命令，将原理图信息导入PCB布局中。
AltiumDesigner电路设计之PCB设计入门
06
PCB 设计常见问题与 解决方案
元件布局问题
元件重叠或交叉
确保元件之间没有重叠或交叉，保持清晰的 布局。
03
PCB 设计流程
确定设计需求
明确电路板尺寸和形状
根据实际需求，确定电路板的尺寸和 形状，确保满足设计要求。
确定特殊元件和布局要求
对于具有特殊布局要求的元件，如发 热元件、机械负载元件等，需特别关 注其布局和布线要求。
确定接口和连接器位置
根据电路板的功能和接口需求，合理 规划接口和连接器的位置。
信号质量评估
使用信号质量参数如眼图、抖动等评估信号 质量，并进行相应的优化。
仿真与实际测试对比
将仿真结果与实际测试数据进行对比，验证 设计的可行性和可靠性。
THANK YOU
元件标识规范
元件的标识应清晰、准确，方便识别和替换。
布线规范
线宽选择
根据电流大小和安全载流量选择合适的线宽，以保证线路的稳定 性和安全性。
布线方向
布线应有一定的方向性，以提高线路的可读性和可维护性。
布线顺序
布线应遵循一定的顺序，如先电源后信号、先主后次等，以保证 电路的稳定性和可靠性。
抗干扰与散热设计
工作区
Altium Designer 的工作区 是用户进行设计的区域，可 以放置元件、导线等设计元 素。
面板
Altium Designer 的面板可 以显示各种信息和控制选项 ，如属性检查器、层面切换 器等。
AltiumDesignerPCB制作教程-图文
AltiumDesignerPCB制作教程-图文AltiumDesignerPCB图文(精)LT制作教程-1.2.2设定原点:选择命令“Edit\origin\set” ,在PCB上设定原点.1.2.3设定边框:把层设定到Keep out layer,再使用“Design\boardshape \refine board shape”命令,这时PCB显示为绿色.使用鼠标绘制一个封闭多边形作为PCB边框.在走线时使用“space”或“shift+space”键在“直线”、“斜线”、“圆弧”之间切换.走线长度可以从窗口的左下角显示的位置获得.然后再使用“Place\line”命令沿边框绘制封闭对边形,设定电气范围.1.3从原理图导入息到PCB1.3.1编译原理图:点击窗口左边Project面板,在弹出窗口中右单击关键项目名称“mypcb.prjpcb”并选择命令。
“编译pcb项目mypcb.prjpcb”。
原则图编译.图1.2如果有错误、警告,会在弹出的message框中显示,双击错误联接,直接跳转到错误处,对相应的错误进行修改.反复编翻译，直到没有错误。
(如果有些误差不影响PCB布线,可以不修改.1.3.2导入息到PCB:在原理图界面下选择命令“Design\updatepcb文档？pcbdoc"。
如图1.3所示所示的对话框.在该对话框中依次显示添加组件、网络、网络组、房间等。
可以为每个单元格添加或不添加。
然后依次选择“验证更改”执行。
changes"命令，将相应的元件导入pcb。
如有错误，根据提示进行相应修改。
导入结果如图1.4所示。
图1.3图1.41.4编辑PCB1.4.1元件布局:鼠标直接拖动元件放置在相应的位置.在放置时可以用“space”键旋转元件.可以使用“Edit\Align\...”命令对元件排列.1.4.2布线:元件布局完成后,就可以布线了.使用place菜单下的命令或使用图标都可以布线.在布线过程中使用“space”、“shift+space”切换布线角度和布线模式.图标依次为布线、差分对布线、智能布线、放置焊盘、过孔、圆弧、铜皮、字符等.1.4.3镀铜与管理3360使用命令“place\polygonpour…”或快捷图标打开镀铜管理。
用Altium-designer画PCB板教程
自动布线的结果
*
设计规则的检测
*
勾选DRC Error Markers项 选中
执行【Tools】|【Design Rule Check】命令
DRC运行结果显示：4处晶体管的焊盘间距违反了安全间距规则。
执行【Reports】|【Measure Primitives】命令，测量晶体管的焊盘间距。
执行【View】︱【Fit Document】命令显示整个板子和所有的元件
在PCB中放置元件：将光标放在元件上，按下左键不放，拖动元件到板子上。 拖动元件（或文字）时，可使用空格键来旋转元件。
元件的交互布局：使元件对齐和等间距的操作。 按住Shift键，左击选择4个电阻，点击元件放置工具箱中的 按钮， 使电阻上边对齐，点击工具箱中的 按钮，使4个电阻等间距。
设置度量单位为英制（Imperial） 继续
继续
选择使用的板轮廓，本实例使用自定义（Custom ）的板子尺寸。
继续
定义板宽度高度
定义板子尺寸为2×2 inch。注意：1 inch=1000mils
选择PCB板的层数
*
继续
03
01
02
过孔类型设置
*
过孔
继续
设置元件、布线的选项
直插式元件
*
教程
protel dxp
Altium designer
画PCB板
创建一个新的PCB文件：
*
Files标签
使用PCB向导，创建一个有最基本的板子轮廓的空白PCB。
激活Files标签
04
03
Files面板
New from Template
PCB Board Wizard
AltiumDesigner绘制PCB图
创建PCB文件，添加的设计项目中
导入原理图数据到PCB文件
设置PCB工作环境、工作层面、设计规则 元件布局
二 PCB设计步骤
手工布线 调整布局布线 调整丝印字、补泪滴、覆铜等 设计检查DRC 输出文件
三 PCB手动布线举例：举例 555振荡器
四 用热转印法制作PCB板
○ 布线要求 • 导线尽可能短、少、不交叉 • 布线时，遇到折线最好不走折角 • 对于双面板，正反面的走线不要直径 + 0.3 ）mm 焊盘直径 = （焊盘孔径 + 1.5 ）mm 通常过孔直径选0.6 到 0.8mm
二 PCB设计步骤
绘制PCB板图
预备知识 PCB设计步骤 手动布线举例 555振荡器
一 绘制pcb图预备知识
0.1英寸 = 100mil ≈ 2.54mm 0.1mm ≈ 4mil 头发丝直径 2～3mil
一般导线宽度大于 0.2mm ( 8mil )
直径1mm导线实际承载电流200mA
○ PCB布线线宽的选择
1. 信号线的宽度：一般选20mil 2. 电源线和地线的宽度： 一般选：40～60mil
尽量加宽电源、地线宽度 ！
○ 元件面布线设置
• 整齐、均匀、疏密一致 • 整个印制板要留有边框，通常5到10mm • 元件不能交叉、重叠 •单脚单焊盘。每一个引脚有一个焊盘对应， 不允许公用焊盘
Altium Designer 16电路设计 第七章 PCB设计入门
9
第一章
表面贴片元件的封装与插装技术元件封装有较大的区别。下面简单介绍一 下,贴片电阻和贴片电容在外形上非常相似，所以它们可以采用相同的引脚 封装，常用贴片电阻、电容的封装如图所示。
图 7-9 贴片电阻、电容的封装 2012-0805表示封装的尺寸， 2012是公制单位，0805 是英制单位，一般数字前两位表示焊盘间距，后面两 位表示焊盘大小2012-0805表示焊盘间距为 2.0mm(80mil)，焊盘大小大约是1.2mm(50mil)
14
第一章
7.4 电路板常用名词
1、导线 铜膜导线也称为铜膜走线，简称导线，用于连接各个焊盘和过孔， 印制导线的质量体现在其宽度（Width）和导线之间的间距（Clearance）2个方面。导线 宽度参数有导线设计宽度及其允许偏差、最小线宽等；导线间距主要由电气安全要求、 生产工艺的精度和导线间所承受的电荷的大小。 、焊盘、过孔、铜膜导线、飞线 2、焊盘（Pad）。用于放置焊锡,以便焊接元件引脚导线， 印刷电路板上所有元器件的电气连接都是通过焊盘来实现的，由于焊盘工艺不同，焊盘 一般可以分为两种类型，一种是非过孔焊盘(单面板、SMT工艺)；另外一种是过孔焊盘 （双层板、多层板） 对于有过孔的焊盘，其尺寸主要体现在过孔的直径和焊盘的直径， 如果元件库已经提供了所用元件的封装模型，则在PCB中放置元件，系统会自动导入对 应的元件封装、编号等标志。 3、过孔（Via）是用来实现双层板或多层板相邻层之间的电气连接，是多层PCB板的重要 组成部分之一，从工艺制作流程来分，过孔一般分三类：通孔（Through via）从顶层贯 通到底层为通孔；盲孔（Blind via）从顶层通到内层或从内层到底层为盲孔；内层间的 埋孔（Buried via）。 4、飞线：在PCB的自动布线时，有供观察用的类似橡皮筋的网络连线，它在形式上表明 了各个焊盘间的连接关系，并没有实际的电气连接关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初步学习利用Altium Desiger画PCB(麻烦各位如果资料好的话请给力评价Toolbar: 工具栏Navigation: 导航Compiler: 编译Workspace panels: 工作空间面板Desktop layouts:桌面布局Default: 默认Template: 模版Smart paste: 智能粘贴Key mapping: 按键映射Grid: 网格，格点Bus entry: 总线入口Place part：放置元器件Manual Junction: 手工结点Power port: 电源端口Wire: 引线Net lable: 网络标号Directives: 指令Probe: 探针Tool -Annotate schematics: 注释原理图建立工作环境1.建立工作空间并储存。
建立PCB的project，并储存。
建立原理图，并储存。
建立PCB板环境，并储存。
建立原理图环境为原理图设置模版。
2.然后任意选中一个符合意向的原理图模版。
双击模版的窄窄的边框。
然后设置有关参数。
Orientation: 方向。
Landscape: 横向。
Portrait: 纵向。
Title Block: 标题框。
（原理图右下角的东西）Show Reference Zones: 选择参考区域。
Ctrl + t拖拉（现在线可不能与原件分开）M + drag(也可拖拉)点中元件然后接着按住shift拖动即可完成复制。
Ctrl + R 复制Execute changes：执行更换DRC （electronic rules check）:电气规则检查Ctrl + F : 查找元件标识符Ctrl + H: 替换元件标识符在设计原理图时需要统一修改某个元件的封装（以电容为例）点击选中电容,右键选择。
（两种方法选择）修改参数。
//若要取消所有选中的物体，则单击右下角的clear，或者按组合键shif t + C。
在“SCH Inspector”中修改。
四、封装治理器操作。
1:任意修改任意元件的封装。
2:将某个封装设置为当前封装，点击需要的封装，右键选择。
储存“Accept change(create ECO)”验证：“Validata change”执行：“Execute change”报告更换情形：“Report changes”把一个原理图的所有元件作为自己的库。
参数设置将零散的元件整体移动。
先圈上一堆自己想要移动的元器件。
然后右键选择。
若取消整体拖动的情形，则右键选择。
然后选择ALL off。
储存自己备用的小模块电路组合。
选中需要的元件区域。
例如：右键选择。
命名或创建文件夹，请自定义。
最后点击OK，即可完成小模块电路组合的储存，方便下次用的时候拿出来。
生成元件清单。
1选择导出文档的模块类型，以便导出的文件看起来专门好看舒服。
选择“Export”导出文件。
测量距离。
执行由上到下的设计文件。
编辑名称自定义。
当编辑好后，能够显现类似于下面的图形。
添加输入/输出端口。
类似于下图。
将顶层文件模块放置好并标好网络标号。
在要生成子文件的模块上右键选择。
创建一个子页。
现在能够顺序进行各个子模块的设计制作。
待所有子模块设计好以后。
能够点击来选中进入子模块。
PCB模版的建立。
PCB环境设置。
Mask level: 观看透亮的线PCB - Borad Insight: 通过PCB观看各个环节扫瞄违反规则的电气。
扫瞄当前的对象。
拆除连线。
重新给各个元件标号。
（网络标号）生成PCB板常见的错误大致有两类。
i:没有封装，或者封装不对。
ii:没有PCB元件的库，或者没有库没有添加进来。
各个层的英语对应。
Signal layers: 信号层Internal plane: 内部平面Silkscreen layers: 丝印层，文字面层Internal plane layer: 内部电源Internal plane layers:接地层Mechanical layers: 机械层（名字能够更换的）Solder mask: 阻焊层Paste masks: 做SMD（表面贴装）钢网用Drill drawing: 钻孔绘制层Drill Guide: 钻导子Keepout layer: 禁止布线层Multi - layer: 多层次（式）Unary design rules: 单元（一元）设计规则Binary design rules:二元设计规则实时操作画PCB板1.定位原点。
2.去掉元器件上的room。
点击文件的room层，然后按delete就能够删除了。
3.定义一个边界。
用符号中的第一个就能够画框，并设置层为kee pout层。
4.将元件全部防治到边界内。
可利用将元件全部选中移动到方框里。
5.对布局手动设置（快速布局）6.切换元器件/切换线也能够用“L”键切换。
7.五种走线模式（shift + space）8.躲避障碍物的模式。
（shift + R）9.布线过程中连接时，即可添加过孔（Add Via）----"ESC下面"，“1”左边，“Tab”上面的键钮。
同时布置多根线。
iii:选中所需要的焊盘后，点击那个设置，然后多线布置，但不能直截了当连接到另外等数量的焊盘上，还得连续从对接另端的焊盘再将线对接上即可。
iii:调整余外超出的线条。
用那个键钮配合----"ESC下面"，“1”左边，“Tab”上面的键钮。
全局性修改各元件标号的大小。
i:选用标号，例如C3，选中C3右键选择。
ii:在显示kind栏中设置。
iii:然后在弹出来的PCB Inspector中设置标号的长宽等等。
然后回车更新。
或者能够如此修改：i：在PCB Filter中输入“IsDesignator”，然后Apply,最后在PCB Ins pector中设置相应属性。
放置焊盘，用铜柱支撑板子，因为调试需要用热板架起。
i: place padii: 设置参数。
一样铜柱内径为3mm，外径为5mm，设置为圆形（ro und）。
点击后然后按“Tab”键，就能够显现下图，然后设置。
顺便将焊盘进行锁定或右键锁定。
iii: 最后插上铜柱，拧上螺丝，就能够进行调试了，设施keepout层的四周为圆角，以免携带时造成不必要的损害。
在“”中能够设置条形码，按了后，然后再按“Tab”键进行有关设置。
然后显现下图那个条形码：去掉keepout层以外的黑框层。
i: 重新定义板子的形状，定义一个密闭自己想要的形状。
ii: 用PCB Filter选择keepout层边框。
前面“十二、实时操作画PCB 板的第3条”有提到，然后选中：iii: 以keepout层为大小的板子重新描一圈，则板子就画好了。
iiii:重新设定坐标原点。
专门粘贴元件为专门图形。
i: 将要选中的元件选中----Ctrl + C----点击该文件。
ii: 点击键钮设置有关属性。
然后出来一个框图：iii: 选择Paste Array出来另外一个框图（参数设置可参考）点击OK后，第一次在PCB图上点击是确定一个中心位置，第二次点击是以第一次点击的点为中心到第二次点击的点为半径确定的一个圆形。
则点击两次后的图形为：对微小信号进行爱护。
i: 选中一条信号线。
点击以下设置即可。
布局布线的一样要求。
i: 人工布局，自动布线，人工修改。
ii: 板子简单的话，直截了当人工布局，人工布线。
iii: 板子复杂的话，人工布局，自动布线，人工布线再修改。
iiii: 若为射频板，高塑板，严格禁止自动布线，只承诺人工布局布线。
布线完成后需要电气规则检查。
i: 点击下图。
接着点击的，最后检查相应的设置，并使之满足要求即可。
ii: 顺便观看3D图。
或者直截了当按电脑上的小键盘数字键“3”。
铺铜操作（产生大面积地，将铜连接到地上，给地提供一个比较低的阻抗，保证它有一个稳固的地势）。
i: 点击图标或者ii: 若有热源的话，制作成网格的一般的话，易于散热，不易于板子过热被烧坏。
iii: 有些死铜能够去除，可如下设置。
点击图标。
然后在中将勾上再确定即可。
iiiii: 最后自己打开储存格式为99SE的板子与Altium Disgner设计出来的板子有什么不同之处，然后修改过来即可。
PCB和原理图可相互转化。
然而板子设计完成之后，我们可检查PCB 与原理图还有什么差异，这是能够选择以下设置。
排列元器件的Designator的位置。
i: 在图中点击右键选择。
ii: 在出来的框图中设置有关内容。
最后点击OK即可完成设计。
添加泪滴，增加了导线与元器件的牢固程度。
点击然后在中的Action中选择Add即可添加泪滴。
若取消泪滴的话，就在Action中选择Remove就能够了。
任何完整的一项PCB操作要记得电气规则检查。
生产输出文件（防侵权）************************************************************ *****************PCB封装的制作新建PCB文件库并储存。
（以三极管为例）放置第一个焊盘，设置焊盘属性（孔径49mil，外径100mil）设置参考点。
鼠标变成十字状。
放置第二个焊盘（设置属性，将x坐标改为240mil，纵坐标改为0mil）放置第三个焊盘（设置属性，将x坐标改为120mil，纵坐标为170mil）给三个焊盘画一个外形图，层为丝印层，事实上坐标为-60mil，纵坐标230mil，终止坐标为300mil，终止纵坐标为230mil。
************************************************************ *****************以下是一些PCB的一些常用概念：1.请咨询RAD-0.3A 2200PF/3KV 电容是属哪类电容呢？还有RAD-0.6又代表什么意呢？解答：RAD指的是此电容的封装形式，是贴片电容。
是无极性的电容。
画在电路板（PCB）上是个矩形框，矩形框里面有两个焊盘。
0.3指的是两个焊盘中心的距离为0.3英寸，等于7.62mm。
2200pF是电容值，3KV是它的耐压。
RAD是封装形式，代表电容是贴片式的，0.6确实是两个焊盘中心之间的距离，0.6确实是距离为0.6英尺啊。
2.电阻封装中AXIAL-0.7，那个0.7是什么意思解答：AXIAL0.7 表示AXIAL为单列直插，0.7表示间距为0.7英寸，也确实是700mil,17.78mm.按照功率不同，封装也不同。
一样电路用的1/4W和1/8W电阻采纳AXIAL0.3 或AXIAL0.4。
