第2讲 光的直线传播、光的反射和平面镜成像
八年级上第四章光的直线传播与光的反射平面镜成像知识点总结练习
第四章光的直线传播 光的反射 平面镜成像姓名： ____________一、光的直线传播,人造光源（灯泡、火把） ；月亮、钻石、镜子、影幕 不是光源。
2 .光的直线传播：光在同种均匀介质中沿直线传播;3 .光线：常用一条带有箭头的直线表示光的路径和方向；科学方法： 建立模型法（光线是理想化物理模型，并 非真实存在） 4 .光的直线传播的应用：（1）影子的形成：影子（光在传播过程中,遇到不透明的物体,因光在空气中沿直 线传播而不能到达物体后面，在物体的后面形成黑色区域即影子） 。
日食是由于月球遮挡住了太阳射向地球的光线而形成的（太阳一月球一地球）；月食是由于地球遮挡住了太阳射向月球的光线而形成的 （太阳一地球 -月球）。
如图：在月球后1的位置可看到日全食，在 2的位置看到日偏食， 在在勺位置看到日环食。
（2）小孔成像：像是倒立的实像（树阴下的光斑是太阳的像） 。
①实像：由 实际光线会聚而成的像。
②小孔成像的条件：孔的大小必须远远小于孔到发光的距离及孔到光屏的距离。
③像的形状和物体形状相同（倒立） 像的大小与物体及光屏距离小孔的距离有关。
（3）取得直线：激光准直（挖隧道定向）；整队集合；射击瞄准；（4）限制视线：坐井观天、一叶障目； 5 .光速： 真空中光速是宇宙中最快的速度； c=3X108m/s ；注意：光速远远大于声速（如先看见闪电再听见雷声；在跑100m 时，声音传播时间不能忽略不计，但光传播时间可忽略不计） 。
6 .光年：是光在一年中传播的距离，光年是 长度单位;练习：A.光在玻璃中不是沿直线传播的 C.光在任何情况中都沿直线传播 发生日食的时候，下列说法正确的是（B.光只有在空气中才沿直线传播 D.光在均匀介质中沿直线传播）C.太阳、地球、月球在一条直线上，并且地球在中间D.月球不发光，它背着太阳的一面向着地球，所以地球上的人看不见它4 .如图所示，有个过路人，经过一盏灯时，灯光照射人所形成的影子长度变化是（A.先变长后变短B.先变短后变长C.逐渐变长D.逐渐边短 5 .下列说法正确的是（ ）A.光在透明介质中沿直线传播B.光的传播速度是3X 105km/sC.影子的形成说明光在均匀介质里沿直线传播现象D.早晨，我们在海边看到日出，这是光的直线传播现象1 .如图所示的四种现象中，属于光的直线传播现象的是 堵上手影 叶子经雀珠 的形成 成放大的像 树在水中的倒影 花瓶在镜 子中成像A R 2.关于光的传播，下列说法正确的是（ ）A.月球的影子落到地球上B.太阳、地球、月球在一条直线上，并且月球在中间 1.光源：能发光的物体叫做光源。

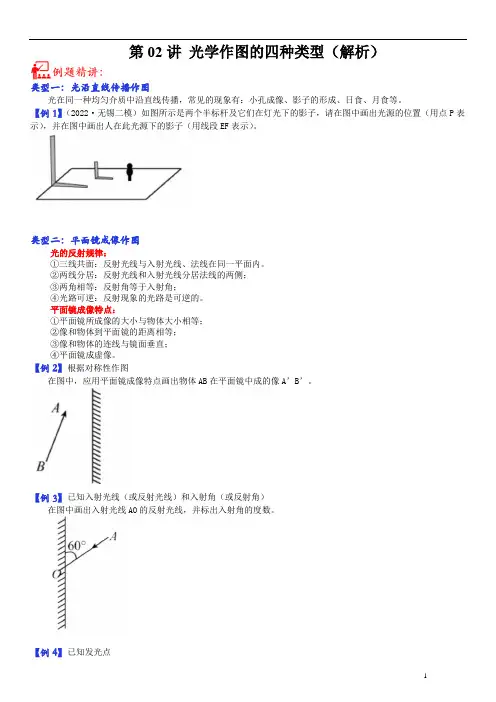

第02讲 光学作图的四种类型-2023年中考物理重点核心知识点专题讲练(全国通用)(原卷版)
第02讲光学作图的四种类型（解析）类型一：光沿直线传播作图光在同一种均匀介质中沿直线传播，常见的现象有：小孔成像、影子的形成、日食、月食等。
【例1】（2022·无锡二模）如图所示是两个半标杆及它们在灯光下的影子，请在图中画出光源的位置（用点P表示），并在图中画出人在此光源下的影子（用线段EF表示）。
类型二：平面镜成像作图光的反射规律：①三线共面：反射光线与入射光线、法线在同一平面内。
②两线分居：反射光线和入射光线分居法线的两侧；③两角相等：反射角等于入射角；④光路可逆：反射现象的光路是可逆的。
平面镜成像特点：①平面镜所成像的大小与物体大小相等；②像和物体到平面镜的距离相等；③像和物体的连线与镜面垂直；④平面镜成虚像。
【例2】根据对称性作图在图中，应用平面镜成像特点画出物体AB在平面镜中成的像A’B’。
【例3】已知入射光线（或反射光线）和入射角（或反射角）在图中画出入射光线AO的反射光线，并标出入射角的度数。
【例4】已知发光点小丽站在落地镜前看到了自己的全身像。
根据平面镜成像特点，画出她的眼镜E通过平面镜看到自己的右脚上P点像的光路图。
【例5】画平面镜小郭同学像利用一块平面镜将此时的光照亮井底，请帮助他画出反射光线和平面镜的位置。
类型三：折射作图性质光从空气斜射入玻璃中时：①折射光线与入射光线、法线在同一平面上；②折射光线和入射光线分居法线两侧；③折射角小于入射角。
当入射角增大时，折射角也随着增大；（空气角大）④当光线垂直射入玻璃时，传播方向不变；⑤光路是可逆的。
【例6】下图已经标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。
类型四：凸透镜和凹透镜作图凸透镜的三条特殊光线凹透镜的三条特殊光线【例7】完成图中的光路图。
1．（2022·江苏无锡·二模）如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房间中S处有一个正在发光的小蜡烛，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上会得到上下两个亮点。
4八年级物理第四章光现象知识点详解总结
4⼋年级物理第四章光现象知识点详解总结第四章光现象 §4.1 光的直线传播⼀、光源——⾃⾝．．能够发光的物体。
⾃然光源：太阳、⽔母、斧头鱼、萤⽕⾍等等；⼈造光源：⽩炽灯、霓虹灯等。
▲⽉亮、钻⽯、镜⼦等不是光源(因为它们不是⾃⾝发光，只是反射光线). ⼆、光的直线传播1.光沿直线传播的条件2.光线——理想物理模型（不是真实存在）。
3.解释现象： (1)影的形成▲注：树⽊，建筑物、⼈等在⽔中的倒影并不是“影”，⽽是平⾯镜成像。
光的直线传播的应⽤：（1）⼩孔成像：像的形状与⼩孔的形状⽆关，像是倒⽴的实像（树阴下的光斑是太阳的像）。
实像：由实际光线会聚⽽成的像。
①⼩孔成像的条件：孔的⼤⼩必须远远⼩于孔到发光的距离及孔到光屏的距离。
②像的⼤⼩与发光体到孔的距离和像到孔的距离有关，发光体到⼩孔的距离不变，光屏远离⼩孔，实像增⼤；光凭靠近⼩孔，实像减⼩；光屏到⼩孔的距离不变，发光体远离⼩孔，实像减⼩；发光体靠近⼩孔，实像增⼤。
（2）取得直线：激光准直（挖隧道定向）；整队集合；射击瞄准；（3）限制视线：坐井观天、⼀叶障⽬；（4）影的形成：影⼦；⽇⾷、⽉⾷常见的现象：①激光准直。
②影⼦的形成：光在传播过程中，遇到不透明的物体，在物体的后⾯形成⿊⾊区域即影⼦。
③⽇⾷⽉⾷的形成：当地球在中间时可形成⽉⾷。
如图：在⽉球后1的位置可看到⽇全⾷，在2的位置看到⽇偏⾷，在3的位置看到⽇环⾷。
④⼩孔成像：⼩孔成像实验早在《墨经》中就有记载⼩孔成像成倒⽴的实像，其像的形状与孔的形状⽆关。
3、光线：常⽤⼀条带有箭头的直线表⽰光的径迹和⽅向；（是理想化物理模型，⾮真实存在）4、所有的光路都是可逆的，包括直线传播、反射、折射等。
5、真空中光速是宇宙中最快的速度；c=3×108m/s=3×105 m/s;6、光年：是光在⼀年中传播的距离，光年是长度单位；声⾳在固体中传播得最快，液体中次之，⽓体中最慢，真空中不传播；光在真空中传播的最快，空⽓中次之，透明液体、固体中最慢（⼆者刚好相反）。
最新人教版八年级物理上册 第四章 光现象 知识点重点难点汇总及配套习题.
第四章 光现象4.1光的直线传播 (1)4.2光的反射 (11)4.3平面镜成像 (23)4.4 光的折射 (40)4.5光的色散 (55)4.1光的直线传播知识点提炼知识点一：光源光源：能够发光的物体叫做光源。
光源可分为天然光源（太阳、水母、萤火虫等）和人造光源（灯泡、火把、点燃的蜡烛）。
知识点二：光的直线传播1.光在同种均匀介质中沿直线传播；2.光线：常用一条带有箭头直线表示光的传播径迹和方向。
3.光沿直线传播的应用：小孔成像、影子的形成、日食、月食、射击瞄准等。
知识点三：光的传播速度：1.真空中光速是宇宙中最快的速度；在计算中，真空或空气中光速c=3×108m/s ＝3×105km/s ；2.光在水中的速度约为43c ，光在玻璃中的速度约为32c ； 3.光年：是光在一年中传播的距离。
光年是长度单位。
重点难点解析一、光的直线传播规律是重点1.光在同种均匀介质中沿直线传播；2.光线：常用一条带有箭头直线表示光的传播径迹和方向。
3.光沿直线传播的应用：小孔成像、影子的形成、日食、月食、射击瞄准等。
二、重点记忆真空中的光速1.真空中的光速约为3×108 m/s。
2.光可以在真空中传播。
3.光的传播速度跟介质的种类有关，光在真空中速度最大，在气体、液体、固体中都可以传播。
4天文学中，光在一年内传播的距离叫光年，所以光年是长度的单位。
对点例题解析知识点一：光源【例题1】（2020齐齐哈尔模拟）能够_____的物体叫做光源．现有①星星、②月亮、③太阳、④钻石、⑤电灯、⑥电视屏幕、⑦无影灯、⑧萤火虫、⑨灯笼鱼、⑩交通路牌．将所举例子中的光源进行分类，其中属于天然光源的有_______，分类依据是______；属于人造光源的有_______，分类依据是________。
【答案】发光，③⑧⑨，自然界中存在的光源，⑤⑥⑦，人为制造的。
【解析】能够发光的物体叫光源。
光源可分为天然光源和人造光源。
光的直线传播、光的反射、平面镜成像
光的直线传播、光的反射、平面镜成像
1.光的直线传播
（1）光在同一种均匀介质中沿直线传播.小孔成像，影的形成，日食和月食都是光直线传播的例证。
（2）影是光被不透光的物体挡住所形成的暗区.影可分为本影和半影，在本影区域内完全看不到光源发出的光，在半影区域内只能看到光源的某部分发出的光.点光源只形成本影，非点光源一般会形成本影和半影.本影区域的大小与光源的面积有关，发光面越大，本影区越小。
（3）日食和月食:
人位于月球的本影内能看到日全食，位于月球的半影内能看到日偏食，位于月球本影的延伸区域（即"伪本影"）能看到日环食;当月球全部进入地球的本影区域时，人可看到月全食.月球部分进入地球的本影区域时，看到的是月偏食。
2.光的反射现象---:光线入射到两种介质的界面上时，其中一部分光线在原介质中改变传播方向的现象。
（1）光的反射定律:①反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居于法线两侧。
②反射角等于入射角。
（2）反射定律表明，对于每一条入射光线，反射光线是唯一的，在反射现象中光路是可逆的。
3.平面镜成像
（1）像的特点---------平面镜成的像是正立等大的虚像，像与物关于镜面为对称。
（2）光路图作法-----------根据平面镜成像的特点，在作光路图时，可以先画像，后补光路图。
（3）充分利用光路可逆-------在平面镜的更多学习资源尽在简单学习网计算和作图中要充分利用光路可逆。
（眼睛在某点A通过平面镜所能看到的范围和在A点放一个点光源，该电光源发出的光经平面镜反射后照亮的范围是完全相同的。
）。
人教版中考物理总复习课件【第2讲】光的直线传播、光的反射和平面镜成像
光的直线传播
例 1 ： (2014 ， 广元 ) 下列现象不可以用光沿直线传播解释的是 ________ A．小孔成象 B．烈日下行走的人，出现了人影相随 C．日食与月食的形成 D．放大镜把文字放大 解析：选项A、B、 C都是光沿直线传播形成的；选项 D是光的折 射形成的。 答案：D
光的反射 例2：自行车的尾部安装一种塑料制成的反光镜 ，夜间骑 车时，在车灯照射下，能把光线按原来方向返回。反光镜结 构如右图所示 ， 两平面镜相互垂直 ， 当一条光线 AB 入射到 其中一平面镜。 (1)作出所有反射光线的光路图。 (2)证明经过两次反射后的反射光线会逆向射回。 解析：本题考查了学生的光学作图能力，同时考查了学生 通过运用反射定律和几何知识来对生活中的光学现象进行解 释证明，第(2)问难度较大。画图时先通过入射点作法线，再 根据角度相等作出两次反射的反射光线。 答案： (1) 光路图如右图 ， 因为 BF 与 OE 都垂直 BO ， 所以 BF 平行 OE， 所以∠ FBC ＝∠ BCO ，又因为反射角等于入射 角，所以∠ABC＋∠BCD＝2(∠FBC＋∠BCG)＝2(∠BCO＋ ∠ BCG) ＝180° ， 所以 AB 平行 CD ， 因此经过两次反射后的 反射光线会逆向射回。 [方法归纳]在利用光的反射定律画图时，一定要重视法线 的作用，在正确画出法线的基础上，紧扣反射角等于入射角 进行分析。Leabharlann 特点 的平行光反射后仍然平行
反射面上的平行光反射 后向着不同的方向传播
条件 光路图
反射面平整光滑
反射面__凹凸不平__
能否成像 应用
可成__虚__像
不能成像
平静的水面、 平面镜、 反光 漫反射能使我们从不同的方向看到 的黑板 镜面反射和漫反射都遵守 相同点 光的反射定律 物体
【2014备考 志鸿优化设计】2013版中考总复习物理第2讲 光的传播 光的反射 平面镜成像1(含解析)
第2讲 光的传播 光的反射 平面镜成像(一)考纲要求备考指津1．能举例说明光在同一种均匀介质中沿直线传播，并能运用这一知识对有关的自然现象进行解释。
2．知道光在真空中的传播速度为3.0×108 m/s 。
3．能举例说明什么是光的反射和折射现象。
4．能举例说明什么是漫反射和镜面反射现象。
5．能对探究“光的反射定律”实验的过程作出正确说明以及得出正确的结论等，能准确描述光的反射定律的基本内容，并能正确作出光的反射现象光路图。
6．能对探究“平面镜成像的特点”实验的过程作出正确说明，以及得出正确的结论等，知道平面镜成像的特点。
中考对本课时的考查主要集中在判断生活中常见的光现象是光的直线传播还是光的反射、实验探究光的反射和平面镜成像规律及利用光的反射和平面镜成像作图等方面。
题型多以选择、填空、实验探究为主，分值一般在2～5分。
由于注重对物理知识应用的考查，因此利用光的直线传播、光的反射解释日常生产生活中的现象、平面镜成像的应用和各种光现象的辨别仍是今后考查的热点。
考点梳理考点1 光的直线传播（1）能够______的物体叫光源。
（2）光在同种均匀介质中沿______传播。
（3）应用：站队看齐；判断木板是否平直；激光测距；激光准直；针孔照相。
（4）现象：影子形成；日月食；小孔成像等。
（5）光速：真空中约为__________ m/s ，空气中速度与之接近，在透明介质中，一般v 气＞v 液＞v 固。
温馨提示 （1）由于光在空气中的传播速度远大于声音在空气中的传播速度，故在一些粗略计算中，光的传播时间可以忽略不计。
（2）光年是光在一年内通过的距离，是天文学中的长度单位。
考点2 光的反射（1）光的反射定律①反射光线和入射光线、法线在__________内；（三线共面） ②反射光线和入射光线分居法线______；（两线异侧） ③反射角______入射角。
（两角相等）在光的反射中，反射角随入射角的增大而增大，并且光路是______的。
第2讲 光的反射、折射、平面镜成像
第二讲光的反射、折射、平面镜成像【知识要点】1．光源：2．光的传播：（1）光能在真空中传播，还能在透明物质中传播．（2）光在同一种物质里沿直线传播的．（3）光在真空中传播速度最，为每秒千米，在其他物质中的传播都比在真空中传播要．3．光线的表示方法：用一条带箭头的直线表示光的传播路线和方向．4．光年：长度单位，指光在一年里传播的距离，约等于千米．5．光的色散：白光是由各种色光混合而成的，通过棱镜可以分解为紫七种单色光．这种现象称为光的色散．不能再分解的光叫，由单色光混合而成的光叫．6．不可见光：红外线和紫外线都属于不同见光．7．物体的颜色：不同物体对不同色光的反射、吸收和透过情况不同，因此呈现出不同的颜色。
透明物体的颜色是由决定的；不透明物体的颜色跟它反射的色光的颜色相同，吸收与物体颜色不同的光；白色物体所有单色光；黑色物体所有单色光。
8．光的反射（1）定义：光从一种均匀的物质射向另一种均匀的物质时，在两种物质的分界面上发生传播方向的改变，从而又返回到原先的物质中的现象．（2）特点——光的反射定律光反射时，反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线两侧；等于．（3）分类：根据反射面的情况不同，分为镜面反射和漫反射．镜面反射：漫反射：9．平面镜成像（1）平面镜成像原理：光的反射定律．（2）平面镜成像特点：①②③④（3）利用平面镜可以改变光的传播方向．例：潜望镜．10．光的折射：光从一种介质斜射入另一种介质时，它的传播方向发生改变，即称为光的折射现象．11．光的折射规律：当光从空气斜射入水或其他介质中时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线的两侧；折射角入射角；当光从水或其他透明物质斜射入空气时，折射角入射角；折射角随着入射角的增大而增大；当光线垂直入射到介质表面时，传播方向．【经典练习】1．有关光的现象，下列说法正确的是（）A、光在任何介质中每秒钟都传播3×108米B、光能在固体、液体、气体中传播，但在固体中传播最快C、光在物质中总是以直线传播的D、日食、月食的形成都可以说明光沿直线传播2．烈日下，我们可以看到大树下树影里有一块块的亮斑，这些亮斑的形状是（） A、圆形B、十字形C、树叶形状D、梯形3．光在某种透明物质（不是真空）中的传播速度（）A、大于3.0×108m/sB、等于3.0×108m/sC、小于3.0×108m/sD、无法判断4．不能用光的直线传播来解释的现象是（）A、日食和月食B、影的形成C、小孔成像D、发生雷电时，先看到闪电后听到雷声5．射击时，人眼通过枪的准星去瞄准目标，是因为（）A、通过准星看目标就可以看得更清楚B、光在均匀的空气中沿直线传播6．在100米赛跑中，甲计时员从看见发令枪冒烟开始计时，乙计时员从听到发令枪声开始计时，他们记录的是同一位运动员的成绩，则（）A、甲计时员的记录准确些B、甲、乙计时员记录的成绩相同，都准确C、乙计时员的记录准确些D、无法判断哪位计时员的记录准确7．一个人沿马路行走时，经过一盏路灯，路灯照射出的人的影子长短会发生变化，其变化的情况应该是（）A、逐渐变长B、逐渐变短C、先变长、再变短D、先变短、再变长8．雅典奥运会中我国射击选手杜丽获得首金，射击的瞄准要领是“三点一线”，这是利用原理．9．“举杯邀明月，对影成三人”，这里的三“人”其中的一“人”是由于光的直线传播形成的．10．一束白光通过三棱镜后，在光屏上出现了七色排列的光带，这叫现象．经三棱镜不能再色散的光叫光，由两种以上单色光合成的光叫光．11．透明物体的颜色的由它决定的，无色透明体能通过，红色玻璃只能让光通过．12．不透明体的颜色是由它决定的．日光照射到黑色的屏幕上，屏幕是呈色的．13．一张纸在某灯光下看是呈红色的，则（）A、纸一定是红色的B、纸一定是白色的C、灯泡一定是红色的D、无法判断14．戴紫色眼镜看白纸，白纸变成紫色，这是由于（）A、白纸反射的光通过紫色镜片时，被镜片染上了紫色B、白纸能反射紫色的光C、通过紫色镜片看一切有颜色的物体都是紫色D、紫色镜片只透过白纸反射光中的紫光15．使各种色光都发生反射、不透明的物体的颜色是（）A、白色B、黑色C、彩色D、无色16．在没有任何其他光照的情况下，舞台灯发出的绿光照在穿白上衣、红裙子的演员身上，观众看到她（）A、全身呈绿色B、上衣呈绿色，裙子不变色17．彩色电视荧光屏上呈现各种颜色，都是由三种基本色光混合面成的，这三种基本色光是（）A、红、橙、黄B、黄、绿、蓝C、橙、靛、紫D、红、绿、蓝18．小丽是一名摄影爱好者，她发现冲洗黑色照片的暗室中，所用温度计里的测温液体是蓝色的，而不是通常的红色，她感到奇怪．你认为合理的解释是（）A、暗室安全灯是红灯，温度计的红色液柱在这种情况下不容易看清楚B、暗室安全灯是红灯，温度计的蓝色液柱在红光照射下，蓝色特别醒目C、冲洗照片的温度控制要求高，蓝色液体的温度计测量更准确D、冲洗照片的温度控制要求高，蓝色液体的温度计变化更灵敏19．在暗室里中，①把红色玻璃纸挡在手电筒前，将光照到绿色植物上，植物将会是什么颜色？②照到黄色的橘子上，橘子将变成什么颜色？③再用绿光照射绿色植物，植物将呈什么颜色？20．入射光线跟平面镜的夹角为50°，则入射光线跟反射光线的夹角为．若入射光线跟镜面垂直，则入射光线与反射光线的夹角为．（）A、100°、0°B、80°、180°C、80°、0°D、100°、180°21．关于光的反射，下列说法中正确的是（）A、光的反射定律只在光线射向光滑的平面镜时才成立B、平面镜发生的是漫反射C、平行光线产生镜面反射时，反射光线不平行D、光在所有的物体表面上发生反射时，都遵循光的反射定律22．光线斜射到平面镜上，保持平面镜位置不动，如果入射光线靠近法线，则反射光线（）A、靠近法线B、远离法线C、方向不变D、无法断定23．一束光线水平射向平面镜，与镜面的夹角为30°，如果将镜面转过20°，使水平线与镜面的夹角增大到50°，那么这束光线的反射光线将转过（）A、30°B、40°C、50°D、9024．看电影时，我们能从各个不同的角度看到银幕上的画面，是因为（）A、银幕上产生光的漫反射B、银幕上产生光的镜面反射25．如图所示，太阳光线与水平面成50°角，若用平面镜将太阳光反射到井底，镜面应与水平面成多大角度放置？画图说明．26．决定平面镜中成像大小的是（ ）A 、平面镜的大小B 、平面镜的位置C 、物体的大小 D、物体离平面镜的远近27．关于平面镜成像，下列说法正确的是（ ）A 、要在平面镜中成像，镜的大小必须跟物体的大小一样大B 、在平面镜的前方、但不在正前方的物体，在平面镜内不能成像C 、在平面镜后方的物体，不能在平面镜中成像D 、在平面镜的后方放一个不透明的木板，可以遮挡住平面镜内的虚像28．一个人站立于平面镜前3 米处，如果此人远离平面镜1.5米后，则人与镜中像的距离为（ ）A 、5米B 、4.5米C 、1.5米D 、9米29．如图所示，如何作一点光源S 发出的一条光线经平面镜反射后经过A 点（画图说明，保留作图痕迹）？30．一束激光从容器底部的光源S 发出，沿直线射到墙壁上的A 点，如图所示．若向容器内缓慢地倒入水，则墙上的光斑将（ ）A 、仍在A 点B 、向A 点上方移动C 、向A 点下方移动D 、无法确定31．关于光的折射，下列说法错误的是（ ）A 、折射光线在入射光线和法线所决定的平面内B 、折射光线和入射光线分居在法线的两侧C 、折射角一定大于入射角D 、光线从空气斜射入玻璃时，折射角一定小于入射角32．用气枪射击池水中的鱼，为提高命中率，在射击时应瞄准（ ） A 、看到的鱼B 、看到的鱼的上部C 、看到的鱼的下部D 、看到的鱼的右部●S A33．一盏探照灯装在南面看台上，灯光朝北斜向下射到没有水的游泳池底的中央，在将游泳池逐渐灌满水的过程中，池底的光斑将（）A、向南移动后静止B、向北移动后静止C、先向南移动后再向北移动D、仍在原来位置34．当光从空气射入玻璃时，如果改变入射角，使入射角增大，则（）A、反射角增大，折射角不变B、反射角增大，折射角增大C、反射角不变，折射角增大D、反射光线与折射光线间的夹角增大35．下列现象属于光的折射的是（）A、小孔成像和立竿见影B、坐在电影院的任何一个座位都能看到银幕上的画面C、人看到溪水里石头的深度比实际的浅D、清澈的池塘水面上映出旁边景物的倒影36. 观察水中风景照片，总会发现倒影部分比景物本身暗一些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例3：(2014，德州)教材实验情景再现。 (1)实验一：“探究光反射时的规律”
图甲为实验装置图。让一束光线EO贴着纸板射到平面镜上，在纸板上
会看到反射光线OF。将纸板ON向后折，此时在纸板上看不到反射光线
，如图乙所示，此现象说明
。
在图甲中，如果让光线沿着FO的方向射到平面镜上，会看到反射光线
沿着OE方向射出，此现象说明
9．规律：由平面镜成像原理图可知：反射光线、入射点和__虚像__点 在同一直线上。这一规律经常用来进行相关的作图。
10．实像与虚像
实像
虚像
形成
__实际光
线__会聚
__反射光线(或折射光
线)反向延长线__会聚 承接 画法
观察
__能__用光屏
用__实__线表示
可以用眼睛观察，可 以用相机拍摄
__不能__用光屏承接 用__虚__线表示
射到物面为凹凸不平的 反射面上的平行光反射 后向着不同的方向传播
反射面平整光滑
反射面__凹凸不平__
能否成像 应用
相同点
可成__虚__像
不能成像
平静的水面、平面镜、反光 漫反射能使我们从不同的方向看到
的黑板
物体
镜面反射和漫反射都遵守
光的反射定律
考点一三 平面镜成像原理和特点
8．原理：如图所示，光源S向四处发光，一些光经平面镜__反射__后 进入了人的眼睛，引起视觉，我们感到光好像是从图中S′处射来的，S′就 是S在平面镜中虚像。
探究平面镜成像特点
1．用玻璃板代替平面镜的原因：玻璃板既能反射光、又能透过光，这样 既可以成像，又可以透过玻璃板看到另一侧的蜡烛。
2．用两支完全相同蜡烛的原因：方便比较像和物体的大小关系。 3．让未点燃的蜡烛与虚像完全重合的原因：用未点燃的蜡烛替代虚像。 4．未点燃的蜡烛不能与虚像完全重合的原因：玻璃板与桌面不垂直。 5．用烛焰作为研究对象的原因：烛焰明亮，成像清晰，易于观察。 6．在暗室中进行实验的原因：环境较暗，像相对就明亮些。 7．在虚像处放置光屏的原因：判断成像的虚实。 8．方格纸(或直尺)的用途：更好的比较像和虚像的到平面镜的的距离。 9．观察到玻璃板另一侧有两个距离很近的虚像的原因：玻璃板前后两个 侧面各成了一个像。 10．用薄玻璃板进行实验的原因：蜡烛通过玻璃板前后两个面成的像距 离近，看起来几乎是一个像。 11．多次重复实验的目的：更好的发现普遍讲 光的直线传播、光的 反射和平面镜成像
区
物理
考点一 光的直线传播
1．光源：能够__发光__的物体叫做光源。__太阳__是最大的天然光源 ，__烛光或通电的电灯__是人造光源。
2．光线：为了形象地描述光的传播情况，通常用一条__带箭头__的直线 表示光的径迹和方向，这样的直线叫做光线。
光的反射
例2：自行车的尾部安装一种塑料制成的反光镜，夜间骑 车时，在车灯照射下，能把光线按原来方向返回。反光镜结 构如右图所示，两平面镜相互垂直，当一条光线AB入射到其 中一平面镜。
(1)作出所有反射光线的光路图。 (2)证明经过两次反射后的反射光线会逆向射回。 解析：本题考查了学生的光学作图能力，同时考查了学生 通过运用反射定律和几何知识来对生活中的光学现象进行解 释证明，第(2)问难度较大。画图时先通过入射点作法线，再 根据角度相等作出两次反射的反射光线。 答案：(1)光路图如右图，因为BF与OE都垂直BO，所以 BF平行OE，所以∠FBC＝∠BCO，又因为反射角等于入射角 ， 所 以 ∠ ABC ＋ ∠ BCD ＝ 2(∠FBC ＋ ∠ BCG) ＝ 2(∠BCO ＋ ∠BCG)＝180°，所以AB平行CD，因此经过两次反射后的反 射光线会逆向射回。 [方法归纳]在利用光的反射定律画图时，一定要重视法线 的作用，在正确画出法线的基础上，紧扣反射角等于入射角 进行分析。
考点一三 平面镜成像原理和特点
11.平面镜成像特点 (1)像和物体大小__相等__。 (2)平面镜所成的像和物体到镜面的距离__相等__。 (3)像和物体的连线与镜面__垂直__。 (4)像是__虚__像。 ①平面镜成像时，物体和像关于平面镜成轴对称图形。 ②当我们靠近平面镜时，会感觉到自己在平面镜中的像越来越大，这 是由于这一过程中像的视角变大的缘故，实际上像的大小并没有发生变 化。
(3)理解： ①光的反射现象中，一条入射光线只有一条对应的反射光线。 ②当光线垂直入射时，入射角等于__0__度，反射角也等于__0__度。 ③入射角增大，反射角__增大__。 ④在光的反射中，光路是__可逆__的。
考点一二
7．两种反射现象
特点 条件 光路图
光的反射
镜面反射
漫反射
射到物面为平整光滑反射面上 的平行光反射后仍然平行
光的直线传播
例 1 ： (2014 ， 广 元 ) 下 列 现 象 不 可 以 用 光 沿 直 线 传 播 解 释 的 是 ________
A．小孔成象 B．烈日下行走的人，出现了人影相随 C．日食与月食的形成 D．放大镜把文字放大 解析：选项A、B、C都是光沿直线传播形成的；选项D是光的折 射形成的。 答案：D
4．光速：光在不同介质中的传播速度__不同__，在__真空__中传播速度
最大，为__3×108_m/s__。
考点一二 光的反射
5．光的反射：光射到某种物质的表面时有一部分光会发生反射，这种现 象叫光的反射。
6．光的反射定律 (1)内容： ①反射光线、入射光线和法线在__同一平面__内——三线共面； ②反射光线和入射光线分居__法线__两侧——两线分居； ③反射角__等于__入射角——两角相等。 (2)图示：
光客观存在，而光线是为了表示光的传播路径而构建的一种物理模型， 同磁感线一样，并不存在。
3．光的直线传播条件：光在__同种均匀__介质中是沿__直线__传播的。 能说明光沿直线传播的现象有__影子的形成__、__日(月)食__、__小孔成像 __等。
小孔成像是由于光的直线传播而成的倒立的实像，像的大小与物体和光 屏到小孔的距离有关。
。
(2)实验二：“探究平面镜成像的特点”
图甲是实验装置图。在A处放一支点燃的蜡烛，可以看到竖直玻璃板 后出现蜡烛的像，再拿一支外形相同但未点燃的蜡烛，当移到A′处时， 看到它跟A的像完全重合。这种确定像与物大小的方法是____法。经过三 次实验，分别将图乙中像点A′、B′、C′和对应物点A、B、C连接，发现像 和物到镜面的距离____。
