光的反射、平面镜成像、光的折射作图专题附答案
中考物理之光的反射与折射作图训练题(含答案)
光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。
请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

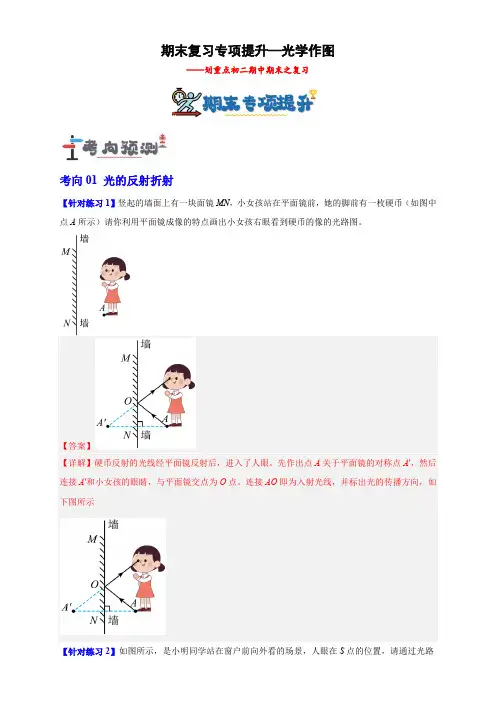

部编物理八年级上册期末复习专项提升之光学作图(解析版)含答案
期末复习专项提升—光学作图——划重点初二期中期末之复习考向01 光的反射折射【针对练习1】竖起的墙面上有一块面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示）请你利用平面镜成像的特点画出小女孩右眼看到硬币的像的光路图。
【答案】【详解】硬币反射的光线经平面镜反射后，进入了人眼。
先作出点A关于平面镜的对称点A′，然后连接A′和小女孩的眼睛，与平面镜交点为O点。
连接AO即为入射光线，并标出光的传播方向，如下图所示【针对练习2】如图所示，是小明同学站在窗户前向外看的场景，人眼在S点的位置，请通过光路作图，画出人眼看到窗户外面的范围。
【答案】【详解】看到的范围大小，可以由光在同种均匀介质中延直线传播确定范围，如图所示【针对练习3】“井底之蛙”常用来形容“目光短浅”。
如图所示，画出青蛙A看到井外视野的大致范围（范围用斜线表面）。
【答案】【详解】因为光在同种均匀介质中是沿直线传播的，青蛙看到井外的视野范围如图所示【针对练习4】如图是司机在倒车时通过后视镜看到左后方的障碍物A，P点是司机的眼睛。
请你画出司机看到A点的光路图。
【答案】【详解】根据平面镜成像特点，物体和像关于平面镜对称，先延长平面镜，然后做A点关于平面镜的对称点A′，然后连接A′P，与平面镜的延长线交于一点O，O即为入射点，连接AO即为入射光线，再连接OP即为反射光线，如图所示：【针对练习5】如图所示，在路灯的照射下，地面上出现了竹竿的影子为BD，A点表示路灯的位置，请根据光的直线传播知识画出竖立在地面上的竹竿B C。
（保留作图痕迹）【答案】【详解】由于光是沿直线传播的，当光照射到竹竿BC上时，光线被遮挡，在竹竿的右边光照射不到的地方形成影子BD；如图所示，连接AD，从B点垂直地面向上画直线交AD于C，可得竹竿BC，如图所示：【针对练习6】根据“平面镜成像特点”，分别画出图中的像点和光源，并完成光路图。
【答案】【详解】先将两条反射光线反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为发光点的位置，并连接S与两个反射点画出入射光线，如图所示：【针对练习7】如图所示，太阳下站着小芳、小刚两人，请根据小芳的影长（粗实线为影子），用粗实线画出小刚落在地面上的影子。
物理中考光学力学电磁学作图题大全(附解析)
作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。
专题04光现象作图(解析版)
专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
光的反射、平面镜成像、光的折射作图专题附答案
光学作图专题光的反射、平面镜成像、光的折射作图(1)光与平面镜成30°角射在平面镜上，如图1所示， 明反射角的大小.(2)画出图2物体AB 在平面镜M 中所成的像. 2.图中S 是一个点光源，S 发出的哪一条入射光线经过镜面发射后通过点A ,请作出这条入射光线.请在图中画出点光源S 的位置。
5 .如图所示，平面镜前有一点光源S 发出的一束光线被平面镜反射后经过A 点, 请作出该光线的光路图。
6 .如图所示,一束光线在空气和水两种介质的界面上同时发生反射和折射，图中已标出反射光线，请画出折 射光线的大致方向和入射光线.第1页，共6页3.如图所示 光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
4. 如图所示，由点光源S 发出的一束光AB 射到镜面MN 上， CD 是由S 发出的另一束入射光的反射光， 请根据光的反射定律画出它的反射光线，并标 1. 图27.如图所示，根据光的反射定律画出入射光线4。
的反射光线OB，并标出反射角的度数.8.如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
9. ( 1)图1中入射光线与镜面成30度角，请你完成光路图并标出反射角.(2)钱包掉到了沙发下面，没有手电筒，小明用平面镜反射灯光找到了钱包.图2中已经标出了入射10.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线.11.在图中作出物体AB在平面镜中所成的虚像4/ B/.12.如图所示，S是一个发光点，S,是它在平面镜中成的像，S4是S发出的一条光线，请在图中画出平面镜的位置和S4经平面镜反射后的光线。
13.如图所示，根据平面镜成像的特点在图中请画出缺少的平面镜.14.物体4B放在平面镜前，请在图中画出它经平面镜所成的像。
第2页，共6页15.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线（大致方向）.16.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线4。
初三物理光的反射试题答案及解析
初三物理光的反射试题答案及解析1.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．【答案】见下图【解析】根据光的反射定律，入射角等于反射角，即入射光线和反射光线的角平分线即法线，所以先做出法线，找到入射角即入射光线和反射光线夹角的一般即，根据法线与平面镜垂直，做出平面镜的位置如图。
【考点】光的反射2.如图所示的光路图中，已知∠AOM=30°，∠BOC=90°，请计算：反射角等于，折射角等于．【答案】60° 30°【解析】读题知∠AOM=30°，观图并据入射角定义知入射角∠AON=90°﹣30°=60°，因为反射角等于入射角，所以反射角∠BON=60°．由∠BON=60°可知，反射光线与界面的夹角∠BOM′=30°，又∠BOC=90°，则折射光线与界面的夹角为∠COM′=90°﹣30°=60°，所以折射角∠CON′=90°﹣60°=30°．答案：60° 30°【考点】光的反射定律；光的折射规律．3.关于光的反射，下列说法正确的是A．当入射光线与镜面的夹角是20°时，反射角也是20°B．入射光线靠近法线时，反射光线也靠近法线C．入射角增大5°时，反射光线与入射光线的夹角也增大5°D．镜面反射遵循光的反射定律，漫反射不遵循光的反射定律【答案】B【解析】当入射光线与镜面的夹角是20°时，入射角是70°，反射角也是70°，故A错；入射光线靠近法线时，入射角减小，反射角也减小，则反射光线靠近法线。
故B正确；入射角增大5°时，反射角也增大5°，反射光线与入射光线的夹角也增大10°，故C错；D．镜面反射和漫反射都是光的反射现象，都遵循光的反射定律，故D错。
中考物理之光的反射与折射作图训练题(含答案)
光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。
请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
2023年中考物理作图题专项练习《光的折射作图》含答案解析
专题02光的折射作图1．（2022·湖北十堰·统考中考真题）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。
请你在图中画出入射光线、折射光线，并标出折射角r。
【答案】【解析】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示：2．（2022·浙江·中考真题）钻石素有“宝石之王”的称谓，因其优越的特性和漂亮的外表而受到大众喜爱（图甲）。
钻石闪闪发光的奥秘在于控制切割钻石的角度，使入射光线不穿透下部亭部面，而被全部反射。
图乙为光线经钻石传播的部分光路图，请补充光传播到E处后的折射光线。
【答案】【解析】先过折射点垂直于界面作出法线，然后根据光由钻石中斜射入空气中时，折射角大于入射角，在法线左侧的空气中画出折射光线，如下图所示：3．（2022·辽宁营口·统考中考真题）如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。
【答案】【解析】过入射点作垂直于分界面的法线；根据光的反射规律：反射光线、入射光线分居法线两侧，反射角等于入射角，画出反射光线；根据光的折射规律：折射光线、入射光线分居法线两侧，光从一种介质斜射入另一种介质中时，在空气中的角较大，画出空气中的折射光线，如图所示：4．（2022·湖北鄂州·统考中考真题）游泳是一项有益身心健康和健美体型的运动，但同时存在安全隐患。
如图所示，某游泳馆救生员在泳池边的高椅子上注视着泳池中的动向。
他发现由于泳池边缘的阻挡，池底有一块视觉盲区监管不到。
请画出一条光线从池底盲区边缘处刚好射入救生员眼睛的光路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光学作图专题
光的反射、平面镜成像、光的折射作图
1.（1）光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标
明反射角的大小．
2.（2）画出图2物体AB在平面镜M中所成的像．
3.
4.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．
5.
6.
7.
8.
9.
10.
11.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
12.
13.
14.
15.
16.~
17.如图所示，由点光源S发出的一束光AB射到镜面MN上，CD是由S发出的另一束入射光的反射光，请
在图中画出点光源S的位置。
18.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，
请作出该光线的光路图。
19.如图所示,一束光线在空气和水两种介质的界面上
同时发生反射和折射,图中已标出反射光线,请画出
折射光线的大致方向和入射光线．
20.
21.
22.
23.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．
24.
25.如图所示，一束激光α斜射向半圆形玻璃砖圆心O，
！
结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
26.（1）图1中入射光线与镜面成30度角，请你完成光路图并标出反射角．
27.（2）钱包掉到了沙发下面，没有手电筒，小明用平面镜反射灯光找到了钱包．图2中已经标出了入射
光线和反射光线的位置，请在图中画出法线与镜面．
28.
》
29.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，
并作出这两条光线的反射光线．
30.
31.
11.在图中作出物体AB在平面镜中所成的虚像A′B′．
12.如图所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的
一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
13. 如图所示，根据平面镜成像的特点在图中请画出缺少的平面镜．
14.物体AB放在平面镜前，请在图中画出它经平面镜所成的像。
·
15. 如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线（大致方
向）．
16.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致
作出光线AO的折射光线以及人从岸上看到A的像A′。
17.如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点，请在图中作出入射光线、反射光线及大致方向的折射光线。
18.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，
已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平
面发生的折射、反射光路图。
19.如图，入射光线从半圆形玻璃射向空气，在玻璃和空气
的界面同时发生了反射和折射，请分别画出反射光线和折
射光线（大概位置）．
20.如图所示，一束光由空气射存一滴水上，请大致画出这束光射入水滴和射出水滴的折射光线的光路图。
$
21.如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发
生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
22.如图所示，一束光线垂直入射到扇形玻璃砖的平面上，请画出光线透过玻璃射到空
气中的光路图．
23.如图所示，束光垂直射向一顶角为30°的玻璃镜，请在图中画出光通过三棱镜的光路图
~
24.如图所示，一束光射向一块玻璃砖，并穿过玻璃砖。
画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）。
答案和解析
1.【答案】解：（1）（2）
2.【答案】
2.
3.
4.
3.【答案】
4.【答案】
5.【答案】
6.【答案】
7.【答案】
（
8.【答案】9.【答案】（1）（2）
10.【答案】11.【答案】12.【答案】
13.【答案】14.【答案】15.【答案】
【
16.【答案】17.【答案】18.【答案】）
19.【答案】20.【答案】21.【答案】
~
22.【答案】．23.【答案】24.【答案】。
