集成直流稳压电源的组装与调试

集成直流稳压电源的组装与调试

集成直流稳压电源的组装与调试电子技能训练1集成直流稳压电源的组装与调试一、实训目标1、掌握集成直流稳压电源的工作原理。

2、掌握集成直流稳压电源的组装与调试方法。

二、实训任务任务一理解集成直流稳压电源的工作原理图1集成直流稳压电源原理图集成直流稳压电源原理图如图1所示。

220V交流电加到变压器T 的初级,经变压器降压后,从变压器次级2×9V的交流电压,经二极管D1~D4整流后,得到脉动直流电,再经滤波电容滤波后变成2×10.5V左右的直流电。

将此直流电压加到三端稳压器LM7805和LM7905的输入端,从输出端就有稳定的直流电压输出。

任务二集成直流稳压电源电路的原器件识别集成直流稳压电源电路所包含的元器件见表1原器件清单,对照电路原理图对各元器件进行识别,并了解它们在电路中的作用。

表1元器件清单电路符号元器件名称数量实物图参数元器件作用V 1~V 4整流二极管41N4001将交流电转换成直流电C 1、C 2电解电容2470μF/25V 滤波C 5、C 62220μF/25V C3、C4、C 7、C 8瓷片电容40.1μF 抗高频干扰VR 1三端集成稳压器1LM7805正输出稳压V R 21LM7905负输出稳压R 1电阻器11kΩ限流电阻DS 1发光二极管1红色指示灯P 1接线端子1三端P 2、P 32两端印刷电路板1任务三集成直流稳压电源电路的原器件的检测在集成直流稳压电源电路中,主要的元器件有变压器、整流二极管、三端稳压器、电解电容、瓷片电容、电阻、发光二极管,在安装之前必须对它们进行检测,以确保元器件是好的。

任务四集成直流稳压电源电路的电路安装按步骤对照电路原理图进行元器件的焊接和测试1、整流电路的焊接与测试将四只整流二极管(V 1~V 4)焊接后,用示波器分别观测变压器次级输出电压v 2a 和经二极管整流后的电压V 1a 波形记录在图2和图3中。

图2图3观察到变压器次级输出电压v 2a 波形的峰—峰值为V ;观察到经二极管整流后的电压V 1a 波形的峰—峰值为V ;用万用表交流电压挡测量变压器次级输出电压v2a=V、v2b=V;用万用表直流电压挡测量经二极管整流后的电压V1a=V、V1b=V。

直流稳压电源的设计(包括原理、设计方法和调试步骤)

直流稳压电源的设计(包括原理、设计方法和调试步骤)

.实验九 直流稳压电源的设计一.实验目的1.学习小功率直流稳压电源的设计和调试方法。

2.掌握小功率直流稳压电源有关参数的测试方法。

二.预习要求1.根据直流稳压电源的技术指标要求,按照教材中介绍的方法,设计出满足技术指标要求的稳压电源。

根据设计和计算的结果,写出设计报告。

2.制定出实验方案,选择实验用的仪器设备,三.实验原理@小功率稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成,如图1所示。

+ 电 源 + 整 流 + 滤波 + 稳 压 +u 1 u 2 u 3 u I U 0_ 变压器 _ 电 路 _ 电 路 _ 电 路 _(a )稳压电源的组成框图u u 2 u 3 u I U 0t 电源变压器的作用是将来自电网的220V 交流电压u 1变换为整流电路所需要的交流电压u 2。

电源变压器的效率为:12P P =η 其中:2P 是变压器副边的功率,1P 是变压器原边的功率。

一般小型变压器的效率如表1所示:因此,当算出了副边功率2P 后,就可以根据上表算出原边功率1P 。

2.整流和滤波电路在稳压电源中一般用四个二极管组成桥式整流电路,整流电路的作用是将交流电压u 2变换成脉动的直流电压u 3。

滤波电路一般由电容组成,其作用是把脉动直流电压u 3中的大部分纹波加以滤除,以得到较平滑的直流电压U I 。

U I 和交流电压u 2的有效值U 2的关系为:2)2.1~1.1(U U I =在整流电路中,每只二极管所承受的最大反向电压为:22U U RM =流过每只二极管的平均电流为:·R U I I R D 245.02==其中:R 为整流滤波电路的负载电阻,它为电容C 提供放电通路,放电时间常数RC 应满足:2)5~3(T RC > 其中:T = 20ms 是50Hz 交流电压的周期。

3.稳压电路由于输入电压u 1发生波动、负载和温度发生变化时,滤波电路输出的直流电压U I 会随着变化。

直流稳压电源的安装与调试

直流稳压电源的安装与调试

精选.
4
一、 直流稳压源电路的分析(识图)
(一)直流稳压电源的组成(如图8-2)及作用



u1
u2 流 u3
波 u4 压 uo






图8-2 直流稳压电源的组成图
完整的直流稳压电源由如下四部分组成:
变 压 器:将交流电网电压进行降压
整流部分:交流变脉动直流
滤波部分:滤除脉动
稳 压:进一步消除纹波,提高电压的稳定性和带载能力
电子元器件符号
精选.
15
二、+5V直流稳压源的安装与调试
1、由原理图画出装配图
要求:既要考虑元器件分布均匀、整齐、美观的 要求,还应考虑电气性能上的安全问题。
2、元器件检查并安装
检查元件型号、数量是否与清单一致;对
主要元器件(如电源线、变压器、整流二极管 等)进行参数测定。
焊接要按照从低到高的顺序,依次进行。焊点
t
2U
图8-3 桥式整流电路
当电源a正b负时,分析电流路径及负载上 电流方向
图8-4 桥式整流波形图
当电源b正a负时,分析电流路径及负载上 电流方向
图8-5 电流流精向选演.示图
7
桥式整流滤波电路
图8-6 桥式整流滤波电路
整流输出电压<电容电压时:二极管截止,电容经负载放电。整流输出电 压>电容电压时,二极管D1、D3导通,电容被充电。波形如图
13
图8-10 +5V直流稳压源的电路图
V 5 + 1.5A 4 C 0.1uf f u 3 0 C 0 1 o u D N G LM7805 i u 2 C 0.1uf f u 0 0 1 2 C2 VD1~VD4 2 V N9 T 1 N V 0 2 50Hz 2 ~

稳压电源的安装与调试实训课件

稳压电源的安装与调试实训课件

备注
代号
D4 D5 V1 V2 V3
名称
稳压二极管 整流二极管 三极管 三极管 三极管 熔丝管及管座
规格型号
IN4001 2V SC2328 9013 9013 0.5A
备注
16V
FU
C2
C3 D1 D2 D3
电解电容
电解电容 整流二极管 整流二极管 整流二极管
47μ F
470μ F IN4001 IN4001 IN4001
四、整机装配
焊接面
元件面
元器件引线成型 1.所有元器件引线均不得从根部弯曲。一般应留1.5mm以上。 弯曲可使用尖咀钳 和镊子,也可借助 圆棒。
元件 圆棒
2.弯曲一般不要成死角,圆弧半径应大于引线直径的1—2倍。 3.要尽量将有字符的元器件面置于容易观察的位置。
1.5mm
元器件插装
立式插装
元器件一般只能布设在板的元件面上!
2.可调电阻器采用直立安装并紧贴印制板,注意三个脚的位置。 3.整流二极管、稳压二极管采用卧式安装,贴紧印制板,注意稳 压二极管的方向。 4.电解电容采用直立安装,,注意对应极性,离印制板不大于4mm。
5.三极管、对应图形安装,三极管底面离印制板5mm。
6.所有插入焊盘孔的元器件脚及导线均采用直脚焊接,剪脚留头 在焊面以上0.5~1mm。
每个元件的引脚要单独占一个焊盘!
元器件不得立体交叉和重叠上下交叉!
2—6mm
47uF 32V
卧式贴板插装
E B

Y 以X轴方向插装的元器 件读数由左向右 以Y轴方向插装的元器 件读数由下向上
直角焊接
5K1
5K1
X
THE END 谢谢各位专家莅临指导!

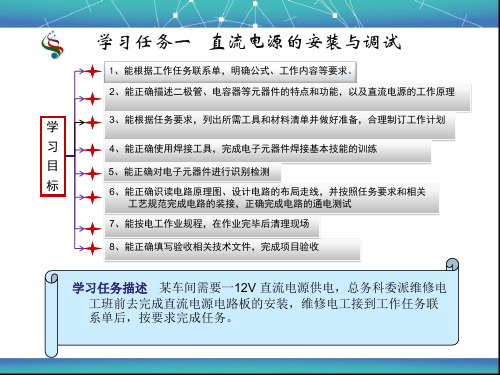

学习任务一 直流电源的安装与调试

学习任务一 直流电源的安装与调试

电位器
电解电容
瓷片电容
二极管
指示灯
接插件

学习任务描述 某车间需要一12V 直流电源供电,总务科委派维修电 工班前去完成直流电源电路板的安装,维修电工接到工作任务联 系单后,按要求完成任务。
12课时
1、能根据工作任务联系单,明确工时、工作内容等要求
工 作
2、能正确描述二极管、电容器等元器件的基本性质和主要功能 3、能正确识读电路原理图,描述直流电源的工作原理 4、能合理制订工作计划
4课时 工作目标 1、能以小组形式,对学习过程和实训成果进行汇报总结。 2、完成对学习过程的综合评价。 1. 以小组为单位,选择演示 文稿、展板、海报、录像等形 式中的一种或几种,向全班展 示、汇报学习成果。 2. 综合评价
参考资料
图 纸
套 件
PCB板
TDA2030功率放大集成电路
电 阻
目பைடு நூலகம்

一 二 三 四 五
• 阅读工作任务联系单 • 认识直流电源的功能 • 认识二极管、电容器 • 分析直流电源的工作原理划
• 制定工作计划
12课时
工 作 目
1、能正确使用焊接工具,完成电子元器件的焊接训练

2、能对焊点质量进行自我判断,正确找出问题原因并纠正

• 认识焊接工具及材料

• 手工焊接操作技能

• 评价
182课 时
1、能正确对电子元器件进行识别检测 2、能正确设计电路的布局走线 3、能根据任务要求完成电路的装接
工 作 目
4、能正确完成电路的通电测试
5、能按电工作业规程,在作业完成后清理现场 6、能正确填写验收相关技术文件,完成项目验收

实训项目1:78XX三端直流稳压电源的组装与调试_百度文库.

实训项目1:78XX三端直流稳压电源的组装与调试_百度文库.

实训项目1:78XX 三端直流稳压电源的组装与调试班级: 项目组号: 工位号: 姓名: 【实训目标】1、掌握78XX 直流稳压电源的工作原理;2、掌握78XX 直流稳压电源的安装与调试。

【实训重点】1、78XX 直流稳压电源电路的元器件识别和检测;2、78XX 直流稳压电源电路安装与调试。

【实训难点】1、78XX 直流稳压电源的工作原理;2、78XX 直流稳压电源的调试【实训课时】6节课(其中2节课识图,进行相关理论知识和操作技能准备【实训过程】一、明确实训任务任务一:理解78XX 直流稳压电源的工作原理理解整个电路的工作原理,明确各部分电压的性质(交流/直流。

任务二:78XX 直流稳压电源电路的元器件识别对78XX 直流稳压电源电路所包含的元器件进行识别,并了解它们在电路中的作用。

任务三:78XX 直流稳压电源电路元器件的检测1、变压器的检测。

2、电解电容的检测。

3、电阻器的检测。

4、整流管的检测。

5、78XX 的检测。

任务四:78XX 直流稳压电源的电路安装利用万能板对照电路原理图进行元器件的焊接和装配。

任务五:78XX 直流稳压电源的调试1、电路检查无误后,在变压器输入端加上220V 交流电。

2、分别测量变压器二次绕组两端的电压2V 、滤波电容1C 两端的电压V 。

3、测量电路的输出电压V 01 ,V 02的电压值。

二、实训电路与器材1、实训电路2、实训材料清单三、实训步骤(一理解78XX直流稳压电源的工作原理:理解整个电路的工作原理,明确各部分电压的性质(交流/直流1、电路组成:Tr为电源变压器,VD1、VD2、VD3、VD4组成桥式整流电路,C1为滤波电容,7805、7809为三端集成稳压器。

2、电路工作原理:电网供给的220V、50Hz交流电,经过变压器Tr降压后,再由VD1、VD2、VD3、VD4对交流电压进行整流处理,使之成为脉动的直流电;又经滤波电容C1滤波,变为平滑的直流电;最后经7805、7809稳压变为稳定的直流电,。

直流稳压电源的安装与调配焊接流程

直流稳压电源的安装与调配焊接流程下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着科技的发展,直流稳压电源在电子行业中起到了非常关键的作用。

实训内容3 直流稳压电源的安装与调试

实训内容3直流稳压电源的安装与调试一、实训目的1.通过直流稳压电源的安装和调试,掌握实用电子整机装配的基本技能。

2.进一步认识常用元器件,掌握常用元器件的一般检测方法。

3.提高电路分析水平,提高综合运用的能力。

直流稳压电源的原理图及印制电路板图如图2-1和图2-2所示。

二、实训器材1.直流稳压电源元器件清单见表3-1。

整机外壳和底板可就地取材,自选美观实用的。

2.电烙铁、焊锡丝及其他必要的手工工具等。

三、训练步骤及内容1.电路板焊装:先把印制电路板上的元器件安装并焊接好。

装配过程:7805、电阻、二极管、磁片电容(C1~C4) 、发光二极管、电解电容、变压器。

直流稳压电源元器件清单2.稳压管7805的安装:稳压管7805要紧贴着焊接在底板,利用铜箔散热。

3.电源变压器的装配:用M4×12的螺钉将变压器装在底板上。

5.调试:装配完成后,要仔细审查电路连接,确认正确后,测量输出电压,。

然后在输出端接一个滑线变电阻器,分别调整测试电流为0A,0.1A,0.3A,0.5A,0.7A,0.9A等情况的电压、纹波、7805温度(一般运行时间在5分后手摸的感觉)。

绘制稳压电源的“直流输出负载特性”、“纹波系数”、“空载损耗”等参数。

6.故障分析与排除:根据安装、调试的过程,针对出现的故障,自行分析故障,并排除故障。

7.灯亮。

接入18v的电压,输出4.92v实验体会:这次工程训练中,我们还学到了更为重要的东西,那就是在遇到困难时,如何去解决问题。

我们在做完直流稳压电源后,可能会遇到不能正常工作的情况,此时,我们需要分析出问题出现在那里,是什么原因导致错误。

我们该如何检查元器件的好坏问题,这些分析的过程是十分重要的,解决这些问题,我们既需要对电路十分了解,也要靠平时经验的积累。

只有这样,我们才能完成这次工程实训,才能学到应该学到的东西。

我们学习的知识是有限的,在以后的工作中我们肯定会遇到许多未知的领域,这方面的能力便会使我们受益非浅。

直流稳压电源的装配与调试

图3-36 焊点形状
任务 直流稳压电源的装配与调试
(二)
焊接要求
(1)焊接时无漏焊、虚焊,漏焊会使电路断路,虚焊会使 电路中无电流或开始有电流,经过振动后电路出现断路。
(2)焊点表面要饱满、光滑、清洁、不拉尖,焊点要整齐, 焊剂、焊料要适当。
(3)焊接前检查每个元器件插放是否正确、整齐,二极管、 电解电容极性是否正确,电阻读数的方向是否一致,全部合格 后方可进行元器件的焊接。焊接完的元器件,要求排列整齐、 高度一致,如图3-37所示。
任务 直流稳压电源的装配与调试
图3-37 焊接元器件的正确排列
(4)焊接中如发现错焊,必须将焊件拆下来重焊。在调 试与维修过程中,元器件需要更换,也必须拆焊,如果拆焊方 法不当将造成印制导线断裂或焊盘脱落。
任务 直流稳压电源的装配与调试
五、 焊接安装的步骤及要求
(1)边插装边焊接,依次正确插装焊接好的元器件(须注意 二极管和电解电容器的正、负极,以及晶体管的电极)。
电工与电子技术
直流稳压电源 的装配与调试
任务 直流稳压电源的装配与调试
和组员选择器件,对直流稳压电源进行装 配与调试。
任务 直流稳压电源的装配与调试
一、 直流稳压电源印制电路板图
该直流电源输出3 V、 6 V直流稳压电压,可以为 小型电器提供稳压直流电 源。直流稳压电源印制电 路板图如图3-34所示。
插装顺序如下: ①插装电阻R1~R11。 ②插装二极管VD1~VD6。 ③插装电解电容器C1、C2、C3。 ④插装发光二极管LED1~LED4。 ⑤插装晶体管VT1、VT2、VT3。 ⑥插装晶体管VT4、VT5。
任务 直流稳压电源的装配与调试
(2)安装变压器,再用电烙铁焊接好变压器。 (3)检查焊接电路中的元器件是否有假焊、漏焊,以及元 器件的极性是否正确。 (4)通电试验,观察电路通电情况。 (5)整机调试(调试过程记录在表中)。 ①测在路直流电阻。 ②通电调试。 提示:本项目选用的稳压电源和充电器焊接、安装在同一 块电路板上,外壳待充电器安装完毕后再装配。

实验十五 直流稳压电源的安装与调试.

132实验十五 直流稳压电源的安装与调试一. 实验目的1.加深理解整流、滤波与稳压电路原理。

2.掌握稳压电源的主要性能指标及其测试方法。

3.学习电路安装与调试方法,学习焊接技术。

4.培养实验方案设计能力。

二. 实验预习1.复习整流、滤波、稳压电路的工作原理,熟悉其主要指标的意义及测量方法。

2.根据实验原理和实验任务设计实验方案。

实验方案的制定就是根据实验原理和实验任务要求选择仪器设备、测量方法及实验电路,完成实验的步骤。

3.按实验任务要求画好记录波形的坐标以及记录数据的表格。

三. 实验原理1.整流整流是把交流电变换成直流电的过程,它的基本原理是利用了晶体二极管的单向导电特性。

半波整流电路及信号的输入、输出波形如图1所示。

u iou o图 1 半波整流电路及信号的输入、输出波形整流电路负载上的直流电压就是输出脉动电压的平均值。

由傅里叶级数展开式可知,其输出电压可表示为:⎥⎦⎤⎢⎣⎡--+= t f t f ft U U om O )2(4cos 152)2cos(322sin 211ππππππ (1)133式中U om /π为直流分量,U om /2为基波交流分量,其它为谐波分量。

忽略二极管内阻时,输出直流电压为:i iimomO U U U U U 45.02====πππ (2)式中U im 为变压器次级交流变压器的峰值,U i 为其有效值。

uu 图2 桥式整流电路及信号的输入、输出波形如图2所示。

同理,其输出电压可表示为:⎥⎦⎤⎢⎣⎡--= t f t f U U om O )2(4cos 154)2(2cos 342πππππ (3) 输出直流电压为:i iimomO U U U U U 9.02222====πππ (4)比较公式(2)与(4)可知:桥式整流电路的输出直流电压比半波整流的高一倍。

为了衡量整流电源这一特性的好坏,常用纹波因数γ来表示。

即:直流电压分量值交流电压分量的总有效=γ (5) γ越小,输出脉动越小,表示整流电源的性能越好。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

S U O1M U o(av )
(2-4)
半波整流电路虽然电路结构简单, 但效率低, 输出
脉动大, 因此很少单独用作直流电源。
观看动画
2.2 单相全波整流电路
图2-3(a)为电阻性负载单相全波整流电路。 2-3(b)为电路中电压、 电流波形。 电路中T为带 中心抽头的变压器, VD1、 VD2为整流二极管, RL 为负载电阻。
资讯决策
1. 整流、滤波、稳压电路的分析与器件选型 2. 稳压电路的连线与测试 3. 集成稳压电源电路的连线与测试
参考资料:课件、电工手册、网站资料、晶体管手册、实训指导书、教材等。
计划 实施 检查评价
汇报总结
学生根据任务书及工作任务,制定工作任务步骤,设计设备明细表,装接调试分工计划、时间分配、 填写工作计划单。
Uo(av) 2RL
二极管承受的最大反相电压为
(2-5)
URM2 2U2
(2-6)
2.3 单相桥式整流电路
图2-4(a)为单相桥式整流电路, 图2-4 (b)为习惯画法, 其中VD1~ VD4为四个整 流二极管, 也常称之为整流桥。
图2-4 单相桥式整流电路 (a) 电路图; (b) 简化画法; (c) 电压、 电流波形
ID(a)v12Io(a)v12UR o(La)v
(2-8)
(3) 二极管承受的最高反向峰值电压URM。 当u2上正下 负时, VD1 、 VD3导通, VD2、 VD4截止, VD2 、 VD4 相当于并联后跨接在u2上, 因此反向最高峰值为
按照制定设备元器件检修工作步骤,设计的检修明细表、分工计划实施,做出实施记录。
学生自评: 任务完成后,学生相互检查判断,寻找不足,记录问题,再根据任务评分标准进行自评打分,训 练学生评价能力与诚实、协同沟通能力。 教师评价: 根据协作精神、工作方法、分析结果、安全意识、任务实施过程考核、结果等给出学生该任务成 绩。
集成稳压电源的连线与测试
任务二
整流滤波电路的接线与测试
目录ቤተ መጻሕፍቲ ባይዱ
1. 概述 2. 整流电路的分析与计算 3. 滤波电路的分析与计算 4. 稳压电路的分析与计算 训练项目2直流稳压电源电路接线与测试
一、概述
一般电子设备所需的直流稳压电源都由电网中的50 Hz /220 V交流电转化而来。 图2-1为线性直流稳压电 源的结构框图。 可见50 Hz/220 V交流电经变压器变压 后, 被由二极管组成的电路整流成脉动的直流电, 再 经滤波网络平滑成有一定纹波的直流电压, 对于性能 要求不高的电子电路, 滤波后的直流电压就可以应用 了, 但对于稳压性能要求较高的电子电路, 滤波后再 加一级集成稳压环节。 这样加到负载上的直流电压纹 波就非常低了。
抽查两个小组汇报任务完成情况、总结出现的问题与解决办法。训练学生语言组织、表达与成果 展示能力。
教师总结。
教学环节一
布置工作任务,说明任务目标
任务2 能力目标
知识目标
集成稳压电源电路装接与调试
1. 会用万用表测试交流电压与直流电压的方法。 2. 能够正确完成并联稳压电路接线、调试与故障分析、排查。 3. 能够根据集成稳压电源电路图正确接线、调试与故障分析、排查。 4. 能够进行经济成本预算。 5. 具有安全意识,具备自学、分析、语言表达能力。 6. 能够分析并作出两种稳压电路的稳压性能分析报告
图2-4 单相桥式整流电路 (a) 电路图; (b) 简化画法; (c) 电压、 电流波形
桥式整流电路各参数计算如下: (1) 输出平均电压Uo(av)。 由uo波形可知, 桥 式整流是半波整流的2倍, 即
Uo(av) 22U2 0.9u2
(2-7)
(2) 流过二极管的平均电流ID(av)。 由于VD1 、 VD3和VD2、 VD4轮流导通, 因此流过每个二极 管的平均电流只有负载电流的一半, 即
图2-1 直流稳压电源框图
二、整流电路
2.1 单相半波整流电路 2.2 单相全波整流电路 2.3 单相桥式整流电路
2.1 单相半波整流电路
图2-2(a)为电阻性负载, 单相半波整流电路。 图2-2(b)为电路中电压、 电流的波形。 电路中T 为电源变压器, VD为整流二极管, RL为负载电阻。
Io(av)
ID(av)
Uo(av) RL
(2-2)
(3) 二极管承受的最高反向峰值电压URM。 u2负半
周时二极管截止, uD=u2, 因此
URM 2u2
(2-3)
(4) 脉动系数S。 由于输出是脉动的直流电压, 即直流 分量上还叠加着许多交流分量。 脉动系数S定义为输 出基波幅值UO1M与输出平均电压Uo(av)之比, 即
1.学会单相半波、桥式整流电路、桥式电容滤波电路分析方法。 2.掌握以上三种电路输出与输入之间电压、电流关系。 3.会分析并联稳压电路的工作原理及作用。 4.能够正确理解限流电阻的作用。 5.会分析集成稳压电源的工作原理
教学环节二
咨询引导性知识
半导体二极管的认识、测试、选型 二极管应用电路分析
整流、滤波、稳压电路分析 直流稳压电源电路连线测试
图2-2 单相半波整流电路 (a) 电路; (b) 工作波形
参数计算如下: (1) 输出平均电压Uo(av)。 这是指输出电压uo在
一个周期中的平均值, 即
U o (a)v 2 10 2 U 2sitnd (t)2 0 .4u 2 5
(2-1)
(2) 输出电流平均值Io(av)。 输出电流等于流过二极管 的电流, 两者的平均值也相等, 为
方法能力:
1.具备自学、分析、语言表达能力。 2.具有电子线路分析、实施、评价能力。 3.具有知识的综合运用能力。
社会能力:
1.具有团队协作、计划、组织管理能力。 2.具有团队意识和处理人际关系能力。
教学做一体化教学
布置任务 教师制作任务工作单,并向各班组布置工作任务,说明任务要求与能力目标。
图2-3 单相全波整流电路 (a) 整流电路图; (b) 电路中电压、 电流波形
图2-3 单相全波整流电路 (a) 整流电路图; (b) 电路中电压、 电流波形
按单相半波整流电路的分析方法, 可得输出电压平 均值、 输出电流平均值为单相半波整流的2倍, 二极 管中的平均电流值为
ID(av)
12Io(av)
