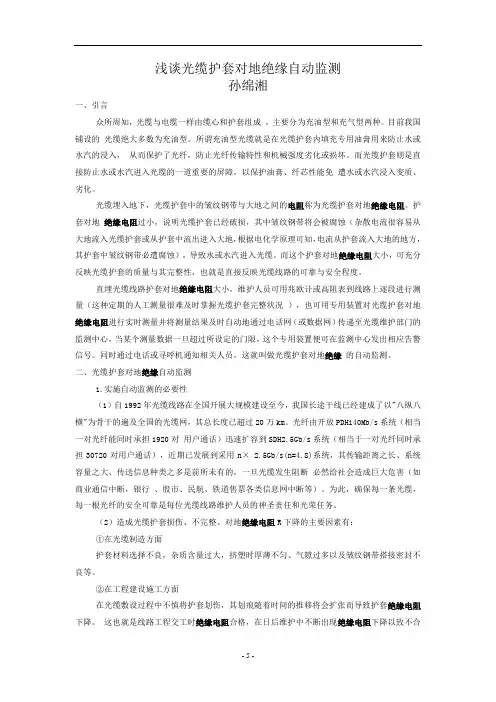

浅谈光缆护套对地绝缘自动监测
浅谈光缆护套对地绝缘自动监测孙绵湘一、引言众所周知，光缆与电缆一样由缆心和护套组成，主要分为充油型和充气型两种。
目前我国铺设的光缆绝大多数为充油型。
所谓充油型光缆就是在光缆护套内填充专用油膏用来防止水或水汽的浸入，从而保护了光纤，防止光纤传输特性和机械强度劣化或损坏。
而光缆护套则是直接防止水或水汽进入光缆的一道重要的屏障，以保护油膏、纤芯性能免遭水或水汽浸入变质、劣化。
光缆埋入地下，光缆护套中的皱纹钢带与大地之间的电阻称为光缆护套对地绝缘电阻。
护套对地绝缘电阻过小，说明光缆护套已经破损，其中皱纹钢带将会被腐蚀（杂散电流很容易从大地流入光缆护套或从护套中流出进入大地，根据电化学原理可知，电流从护套流入大地的地方，其护套中皱纹钢带必遭腐蚀），导致水或水汽进入光缆。
而这个护套对地绝缘电阻大小，可充分反映光缆护套的质量与其完整性，也就是直接反映光缆线路的可靠与安全程度。
直埋光缆线路护套对地绝缘电阻大小，维护人员可用兆欧计或高阻表到线路上逐段进行测量（这种定期的人工测量很难及时掌握光缆护套完整状况），也可用专用装置对光缆护套对地绝缘电阻进行实时测量并将测量结果及时自动地通过电话网（或数据网）传递至光缆维护部门的监测中心，当某个测量数据一旦超过所设定的门限，这个专用装置便可在监测中心发出相应告警信号。
同时通过电话或寻呼机通知相关人员，这就叫做光缆护套对地绝缘的自动监测。
二、光缆护套对地绝缘自动监测1.实施自动监测的必要性（1）自1992年光缆线路在全国开展大规模建设至今，我国长途干线已经建成了以"八纵八横"为骨干的遍及全国的光缆网，其总长度已超过20万km。
光纤由开放PDH140Mb/s系统（相当一对光纤能同时承担1920对用户通话）迅速扩容到SDH2.5Gb/s系统（相当于一对光纤同时承担30720对用户通话），近期已发展到采用n× 2.5Gb/s(n=4.8)系统，其传输距离之长、系统容量之大、传送信息种类之多是前所未有的，一旦光缆发生阻断必然给社会造成巨大危害（如商业通信中断，银行、股市、民航、铁道售票各类信息网中断等）。
ECM-FOMS光纤光缆自动监测和管理系统
ECM-FOMS光纤光缆自动监测和管理系统全面实现针对光缆网络的自动监测和资源管理，提高电力通信网的维护和运行水平，优化资源配置。
系统概述光缆网络的故障自动监测、自动定位，光缆、线路等物理资源和用户电路等逻辑资源的管理是ECM－FOMS系统的重点。
系统结合地理信息系统技术（GIS），实现故障管理的自动化，网络资源的配置优化，通过与各专业网管系统的互联，系统变非实时静态资源管理为实时动态的网络资源综合管理。
应用领域系统主要用于电力通信系统光缆网络的管理，同时也可为电信、联通、网通、铁通和移动等电信运营企业以及所有使用光缆作为传输线路的企业提供针对光缆网络的监测、维护、管理等各项功能。
技术优势南瑞通信公司（电自院通信所）与国外业界著名的大公司合作开发了电力通信光缆光纤监测系统。
南瑞通信公司在电力系统通信网监测管理系统的设计、开发、工程各方面有丰富的经验。
合作公司都是在光缆光纤监测方面的国内外业界著名企业，拥有领先的技术。
特点：监测的关键设备全部进口，并且选用知名厂家的产品，保证系统的性能和可靠性。
RTU台湾或美国生产；关键部件OTDR选用日本安藤或美国安捷伦的产品。
自主知识产权的软件系统保证系统的功能、性能和优良的服务，并具有较好的性价比，自主开发的软件包括：自动监测。
网管集成服务。
光缆网络资源管理。
软件符合国内、国际有关标准，适应各种不同用户的要求。
符合信息产业有关光缆监测的技术条件。
充分利用南瑞通信公司开发电力通信监控管理系统的经验，满足电力通信行业的特殊要求。
依托南瑞通信公司在电力通信网管系统、光缆网络监测管理和系统集成方面的先进技术，实现电力系统光通信网络从底层光缆到高层通信业务的一统管理。
综合解决方案建立光缆网络综合管理思想的基础之上，由若干个具有相对独立功能的平台组成，方案的组成框图见图，各部分如下：光缆自动监测系统：负责整个光缆网络通信状态的实时监测，监测光缆中断情况，光通路的运行情况。
光缆监测系统的原理及实现
光缆监测系统的原理及实现摘要：随着光缆技术的兴起和其使用技术的不断成熟，作为一种优秀的通信介质其在很多领域的通信系统中都有着十分广泛的使用。
为了确保光缆的安全稳定的工作光缆监测系统应运而生。
本文介绍了光缆监测系统的相关功能模块，并对光缆监测系统使用中的一些问题进行了相应的探讨。
关键词：光缆；监测；原理随着通信技术的兴起和不断的发展，大量的通信设备在通信网络中广泛的使用，这些设备的制式种类纷繁芜杂，给管理工作带来了极大的困难。
在这些设备中，光缆作为一种优秀的通信信号传输通道具有其它介质所无法比拟的优点，如信息容量达、传输密度高、安全性高等，这使得光缆在通信领域得到十分广泛的使用，在通信网络中扮演着十分重要的作用，是当之无愧的通信网络的大动脉。
这使得光缆的安全性和稳定性十分的重要，一旦光缆出现故障将会导致十分严重的后果。
光缆的使用已经有了很长的一段时间，随着时间的延长很多早年铺设的光缆开始老化，发生故障的概率不断的增加。
出现故障的时候采用传统的维修方式很难及时的定位故障的位置，维修周期十分的长，造成通信网络长时间无法恢复。
在这种情况下，对通信光缆进行实时的监控与维护就是十分必要了。
这样可以对于光缆的性能进行实时的检测和管理，一旦发现出现问题可以在问题造成大范围的影响之前采取相应的措施，从而保证其传输的通畅，提高光缆维修效率，降低维护时间。
1 光缆监测系统原理能够自动对光缆线路进行实时在线监控，对光缆线路的性能状态进行动态的检测，并及时的发出故障警告的自动化系统被称为光缆监测系统简称FOMS。
在各个检测站上安装光时域反射仪，该仪器是整个光缆监测系统发挥作用的关键所在。
光时域反射仪对光缆线路中不同时间和距离上的测试波长的背向散射光的分布曲线的变化对光缆线路的传输性能进行及时的掌握，这样一旦光缆出现断裂或者是其他形式的各种故障，都能被该仪器及时的发现，并及时发出告警。
整个光缆检测系统通过多个光缆检测路由对光时域反射仪所收集的信号进行加载，而系统中本身存在着一个完备的数据库，该数据库记录着光缆正常运行的相关参数和数据，这样通过和各个检测站的光时域反射仪收集到的数据进行比对，看其是否存在不一致的地方，从而对光缆线路的运行状态进行相应的判断，同时相关的数据反馈给上一级的监测中心。

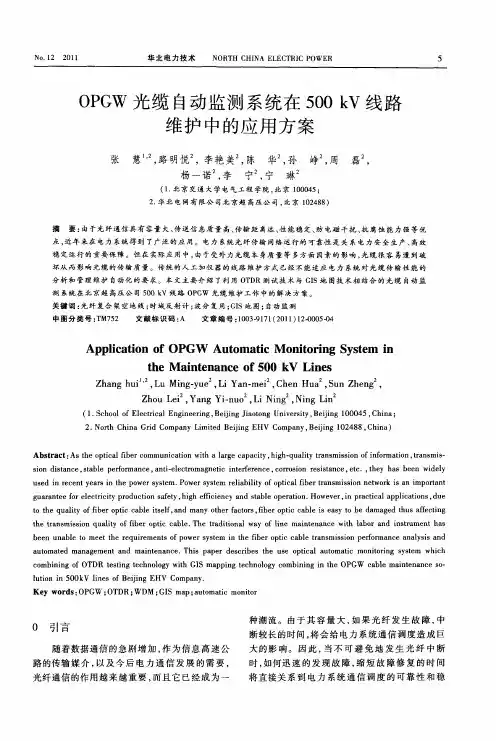

OPGW光缆自动监测系统在500kV线路维护中的应用方案
