光纤监控系统
分布式光纤监控预警系统简介
分布式光纤（振动）传感监测与定位技术
基本原理
采用光纤（光缆）作为传感传输合二为一的器件，通过对直接 触及光纤（光缆）或通过承载物，如覆土、铁丝网、围栏等，传递 给光纤（光缆）的各种扰动，进行持续和实时的监控，采集扰动数 据，经过后端分析处理和智能识别，判断出不同的外部干扰类型， 如攀爬铁丝网、按压围墙、禁行区域的奔跑或行走，以及可能威胁 周界建筑物的机械施工等，实现系统预警或实时告警，同时实现精 确定位。从而达到对设防区域的侵入威胁行为进行预警监测的目 的。
分布式光纤监控预警系统组成
系统功能框图
光发送模块
干涉光路与传感系统
传感光缆 光终端主机
光接收模块
信号采集与处理模块
监控系统与管理模块 软件单元
系统由光发送、传感光路、光接收、信号采集与定位、信号处理 与模式识别以及监控系统与管理主要部分组成。
分布式光纤监控预警系统
基本原理
位置确定 定量检测 种类判别 性能指标 关键技术 具体应用
真正实现沿着光纤的分布式测量
分布式光纤（振动）传感监测与定位技术
采用光纤传感技术，对外界微小扰动信号 （如震动波、力学波、声波等）进行检测。通 过光信号的调制、处理技术和光电信号的处理 技术，再经过计算机处理和模式识别，能准确 地检出扰动源的状态、种类，计算出其位置， 并根据扰动源的有害判别，作出处理方案选 择。
分布式光纤传感技术
分布式光纤传感技术又是光纤传感技术中最具前途的技术之 一，是适应大型工程安全监测而发展起来的一项传感技术，它应 用光纤几何上的一维特性进行测量，把被测参量作为光纤位置长 度的函数，可以在整个光纤长度上对沿光纤几何路径分布的外部 物理参量变化进行连续的测量，同时获取被测物理参量的空间分 布状态和随时间变化的信息。
光缆自动化监测系统
光缆自动化监测系统一、引言光缆自动化监测系统是一种用于实时监测光缆状态和性能的技术解决方案。
随着光纤通信技术的广泛应用，光缆的安全和稳定性对于现代社会的通信发展至关重要。
为了确保光缆的正常运行和及时发现潜在故障，光缆自动化监测系统应运而生。
本文将详细介绍光缆自动化监测系统的功能、工作原理、技术特点以及应用场景。
二、功能光缆自动化监测系统具有以下主要功能：1. 实时监测：系统能够实时监测光缆的状态和性能，包括光缆的温度、拉力、弯曲度、光纤损耗等参数。
2. 故障定位：系统能够快速定位光缆中的故障点，并通过报警通知相关人员进行处理。
3. 远程控制：系统支持远程控制光缆设备，如光缆的开关、调节和测试等操作。
4. 数据分析：系统能够对监测到的数据进行分析和统计，提供有关光缆性能和健康状况的报告和建议。
三、工作原理光缆自动化监测系统基于传感器和通信技术，通过在光缆上布置传感器节点，实时采集光缆的状态信息，并将数据传输到中央控制中心进行处理和分析。
系统采用分布式架构，传感器节点与中央控制中心之间通过无线或者有线通信进行数据传输。
中央控制中心对接收到的数据进行处理和分析，生成报告和警报，并将结果反馈给相关人员。
四、技术特点光缆自动化监测系统具有以下技术特点：1. 多样化传感器：系统采用多种传感器来监测光缆的不同参数，如温度传感器、拉力传感器、弯曲度传感器等，以全面了解光缆的状态。
2. 高精度测量：系统的传感器具有高精度和高灵敏度，能够准确测量光缆的各项参数。
3. 实时监测：系统能够实时监测光缆的状态和性能，及时发现潜在故障，并及时采取相应的措施。
4. 数据分析：系统能够对监测到的数据进行分析和统计，生成有关光缆性能和健康状况的报告和建议，为运维人员提供决策支持。
5. 远程控制：系统支持远程控制光缆设备，方便运维人员对光缆进行调节和测试，提高工作效率。
五、应用场景光缆自动化监测系统适合于各种光缆网络的监测和管理，包括城市光纤通信网络、数据中心光缆网络、交通监控系统等。
光缆自动化监测系统

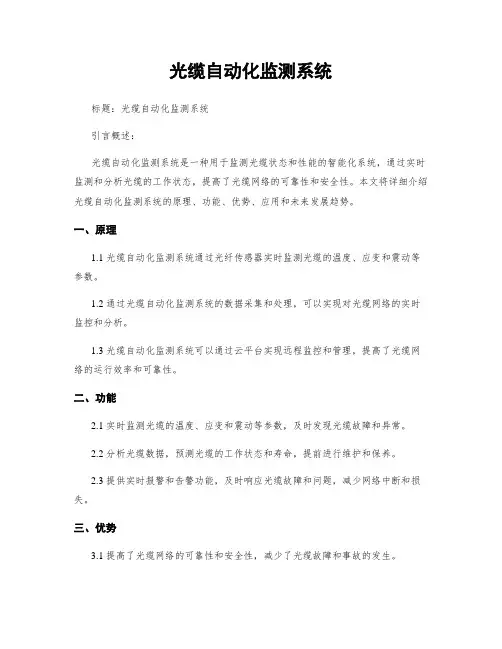

光缆自动化监测系统标题：光缆自动化监测系统引言概述：光缆自动化监测系统是一种用于监测光缆状态和性能的智能化系统，通过实时监测和分析光缆的工作状态，提高了光缆网络的可靠性和安全性。
本文将详细介绍光缆自动化监测系统的原理、功能、优势、应用和未来发展趋势。
一、原理1.1 光缆自动化监测系统通过光纤传感器实时监测光缆的温度、应变和震动等参数。
1.2 通过光缆自动化监测系统的数据采集和处理，可以实现对光缆网络的实时监控和分析。
1.3 光缆自动化监测系统可以通过云平台实现远程监控和管理，提高了光缆网络的运行效率和可靠性。
二、功能2.1 实时监测光缆的温度、应变和震动等参数，及时发现光缆故障和异常。
2.2 分析光缆数据，预测光缆的工作状态和寿命，提前进行维护和保养。
2.3 提供实时报警和告警功能，及时响应光缆故障和问题，减少网络中断和损失。
三、优势3.1 提高了光缆网络的可靠性和安全性，减少了光缆故障和事故的发生。
3.2 降低了光缆网络的维护成本和人力资源投入，提高了网络的运行效率和管理水平。
3.3 光缆自动化监测系统可以实现对大范围光缆网络的集中管理和控制，提升了网络的整体性能和稳定性。
四、应用4.1 光缆自动化监测系统广泛应用于电信、互联网、能源、交通等行业的光缆网络监测和管理。
4.2 在城市智能化建设中，光缆自动化监测系统可以实现对城市光缆网络的实时监控和管理，提高了城市的信息化水平和服务质量。
4.3 在工业生产中，光缆自动化监测系统可以实现对工厂光缆网络的远程监控和管理，提高了生产效率和安全性。
五、未来发展趋势5.1 光缆自动化监测系统将更加智能化和自动化，实现对光缆网络的自动诊断和修复。
5.2 光缆自动化监测系统将与人工智能、大数据等技术结合，实现对光缆网络的智能化管理和优化。
5.3 光缆自动化监测系统将不断完善和发展，为光缆网络的安全性和可靠性提供更加全面的保障。
结语：光缆自动化监测系统是光缆网络管理的重要工具，通过实时监测和分析光缆的状态和性能，提高了网络的可靠性和安全性。
分布式光纤监控预警系统简介
﹡石油、天然气长输管道 ﹡城市供水、供热管道、电力系统 ﹡各类输送危险或高价值化工品管道等
● 通信和电力线缆保护
多种应用解决方案——周界安防
9光缆敷设于围栏上
这种敷设方式可探 测到攀爬、翻越、剪 网等入侵方式。
多种应用解决方案——周界安防
9光缆敷设于围墙上
这种敷设方式可防 范入侵者凿墙、挖地 道和翻越等行为。
分布式光纤（振动）传感监测与定位技术
采用光纤（光缆）作为传感传输合二为一的器件，通过对直接 触及光纤（光缆）或通过承载物，如覆土、铁丝网、围栏等，传递 给光纤（光缆）的各种扰动，进行持续和实时的监控，采集扰动数 据，经过后端分析处理和智能识别，判断出不同的外部干扰类型， 如攀爬铁丝网、按压围墙、禁行区域的奔跑或行走，以及可能威胁 周界建筑物的机械施工等，实现系统预警或实时告警，同时实现精 确定位。从而达到对设防区域的侵入威胁行为进行预警监测的目 的。
分布式光纤监控预警系统组成
系统功能框图
光发送模块 干涉光路与传感系统 传感光缆 光终端主机
光接收模块
信号采集与处理模块
监控系统与管理模块 软件单元
系统由光发送、传感光路、光接收、信号采集与定位、信号处理 与模式识别以及监控系统与管理主要部分组成。
分布式光纤监控预警系统
基本原理 位置确定 定量检测 种类判别 性能指标 关键技术 具体应用
分布式光纤传感技术
分布式光纤传感技术又是光纤传感技术中最具前途的技术之 一，是适应大型工程安全监测而发展起来的一项传感技术，它应 用光纤几何上的一维特性进行测量，把被测参量作为光纤位置长 度的函数，可以在整个光纤长度上对沿光纤几何路径分布的外部 物理参量变化进行连续的测量，同时获取被测物理参量的空间分 布状态和随时间变化的信息。
光缆自动化监测系统

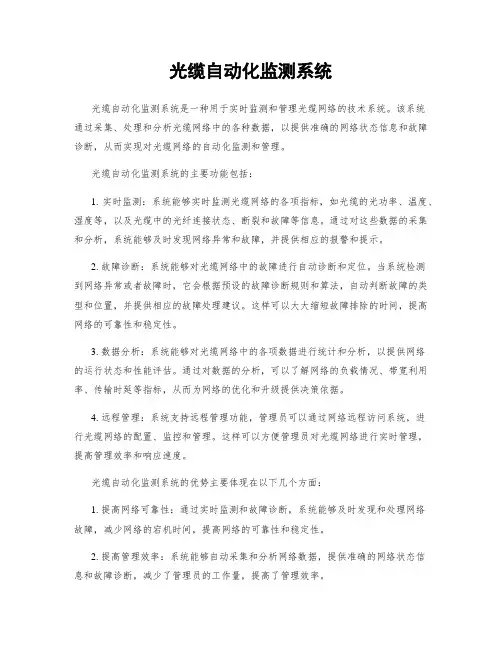

光缆自动化监测系统光缆自动化监测系统是一种用于实时监测和管理光缆网络的技术系统。
该系统通过采集、处理和分析光缆网络中的各种数据，以提供准确的网络状态信息和故障诊断，从而实现对光缆网络的自动化监测和管理。
光缆自动化监测系统的主要功能包括：1. 实时监测：系统能够实时监测光缆网络的各项指标，如光缆的光功率、温度、湿度等，以及光缆中的光纤连接状态、断裂和故障等信息。
通过对这些数据的采集和分析，系统能够及时发现网络异常和故障，并提供相应的报警和提示。
2. 故障诊断：系统能够对光缆网络中的故障进行自动诊断和定位。
当系统检测到网络异常或者故障时，它会根据预设的故障诊断规则和算法，自动判断故障的类型和位置，并提供相应的故障处理建议。
这样可以大大缩短故障排除的时间，提高网络的可靠性和稳定性。
3. 数据分析：系统能够对光缆网络中的各项数据进行统计和分析，以提供网络的运行状态和性能评估。
通过对数据的分析，可以了解网络的负载情况、带宽利用率、传输时延等指标，从而为网络的优化和升级提供决策依据。
4. 远程管理：系统支持远程管理功能，管理员可以通过网络远程访问系统，进行光缆网络的配置、监控和管理。
这样可以方便管理员对光缆网络进行实时管理，提高管理效率和响应速度。
光缆自动化监测系统的优势主要体现在以下几个方面：1. 提高网络可靠性：通过实时监测和故障诊断，系统能够及时发现和处理网络故障，减少网络的宕机时间，提高网络的可靠性和稳定性。
2. 提高管理效率：系统能够自动采集和分析网络数据，提供准确的网络状态信息和故障诊断，减少了管理员的工作量，提高了管理效率。
3. 降低运维成本：光缆自动化监测系统可以实现对光缆网络的远程管理，减少了人员的巡检和维护工作，降低了运维成本。
4. 支持网络优化：通过对数据的分析，系统可以提供网络的性能评估和优化建议，匡助管理员对网络进行优化和升级，提高网络的传输效率和质量。
总之，光缆自动化监测系统是一种基于数据采集和分析的技术系统，可以实现对光缆网络的实时监测和管理。
光纤监控原理
光纤监控原理
光纤监控原理是利用光信号的传输特性来实现视频监控的一种方法。
光纤是一种可以将光信号传输的介质，其核心结构是由一个或多个玻璃纤维组成。
光纤监控系统包括光源、光纤传输、光纤接收和显示设备。
光源通常是一个激光二极管或发光二极管，它会将电信号转换成光信号。
光信号通过光纤传输到远程位置，然后被光纤接收器接收并转换回电信号。
最后，电信号会传递到显示设备上，以显示实时监控画面。
光纤传输具有许多优点，例如高带宽、低损耗、抗电磁干扰等。
这些特性使得光纤监控系统能够实现远距离、高清晰度和稳定的视频监控。
此外，由于光纤是一种非常细小和柔软的材料，可以方便地隐藏在墙壁、地板和天花板中，使得安装和布线更加便捷。
在光纤监控系统中，光信号的传输是通过全内反射的原理实现的。
光信号通过光纤的芯部传输，而光纤外层的包层则具有较低的折射率，光信号会在芯部和包层之间来回反射，从而保持光信号的传输。
光纤监控系统不仅可以传输视频信号，还可以传输其他类型的信号，如音频、数据和控制信号等。
这使得光纤监控系统具有更高的灵活性和扩展性。
总的来说，光纤监控原理是利用光信号的传输特性实现视频监
控。
光纤监控系统通过光纤传输视频信号，具有高带宽、低损耗和抗干扰等特点，能够实现远距离、高清晰度和稳定的监控。
这种监控系统还可以传输其他类型的信号，具有更高的灵活性和扩展性。
光纤视频监控解决方案
光纤视频监控解决方案一、背景介绍随着科技的不断发展，视频监控系统在各个领域得到了广泛应用，如城市安防、交通管理、企事业单位监控等。
而光纤作为一种高速传输媒介，具有带宽大、抗干扰能力强等优势，逐渐成为视频监控系统中的首选传输方式。
本文将针对光纤视频监控解决方案进行详细介绍。
二、方案概述光纤视频监控解决方案是基于光纤传输技术的视频监控系统，通过利用光纤传输视频信号，实现高质量、长距离的视频监控。
该方案包括光纤传输设备、视频监控设备以及相关软件等组成。
三、方案优势1. 高质量传输：光纤传输具有带宽大、传输速度快的特点，能够保证视频信号的高清晰度和稳定性。
2. 长距离传输：光纤传输距离远，可以实现几公里甚至几十公里的视频信号传输，满足大范围监控的需求。
3. 抗干扰能力强：光纤传输不受电磁干扰的影响，能够保证视频信号的稳定传输，减少图象失真和干扰。
4. 安全可靠：光纤传输信号不易被窃听和破坏，保证视频监控系统的安全性和可靠性。
四、方案组成1. 光纤传输设备：包括光纤收发器、光纤交换机等。
光纤收发器负责将视频信号转换为光纤信号进行传输，光纤交换机用于连接不同的光纤设备，实现视频信号的交换和传输。
2. 视频监控设备：包括摄像机、录相机、显示器等。
摄像机负责采集视频信号，录相机用于存储和管理视频数据，显示器用于显示监控画面。
3. 相关软件：包括视频监控管理软件、视频分析软件等。
视频监控管理软件用于对监控设备进行管理和配置，视频分析软件用于对视频信号进行分析和处理。
五、方案实施步骤1. 系统规划：根据实际需求确定视频监控系统的规模和布局，包括监控区域划分、摄像机布设位置等。
2. 设备选型：根据系统规划确定所需的光纤传输设备、视频监控设备和相关软件，选择符合需求的产品。
3. 网络建设：根据系统规划进行光纤网络的布线和建设，确保光纤传输设备之间的连接和通信畅通。
4. 设备安装：将光纤传输设备、视频监控设备进行安装和调试，确保设备正常工作。
光缆自动化监测系统
光缆自动化监测系统标题：光缆自动化监测系统引言概述：随着信息技术的快速发展，光缆在通信领域的应用越来越广泛。
为了确保光缆运行的稳定性和安全性，光缆自动化监测系统应运而生。
本文将详细介绍光缆自动化监测系统的原理、功能、优势、应用和发展趋势。
一、原理1.1 光缆自动化监测系统采用光纤传感技术，通过光纤传感器实时监测光缆的温度、压力、拉力等参数。
1.2 光缆自动化监测系统通过数据采集器将传感器采集到的数据传输到监控中心，实现对光缆状态的实时监测。
1.3 光缆自动化监测系统利用数据分析算法对监测数据进行处理，实现对光缆故障的预警和定位。
二、功能2.1 实时监测：光缆自动化监测系统能够实时监测光缆的运行状态，及时发现问题并采取措施。
2.2 故障预警：系统能够根据监测数据分析结果，提前预警光缆可能浮现的故障，减少事故发生的可能性。
2.3 远程控制：监控中心可以通过系统远程控制光缆的运行状态，实现对光缆的远程管理。
三、优势3.1 提高运行效率：光缆自动化监测系统能够实现对光缆状态的实时监测和远程控制，提高了运行效率。
3.2 减少维护成本：系统能够及时发现故障并进行预警，减少了维护成本和维修时间。
3.3 提升安全性：通过系统监测和预警功能，提升了光缆的安全性和稳定性，降低了事故风险。
四、应用4.1 通信网络：光缆自动化监测系统广泛应用于通信网络中，确保通信设备的正常运行。
4.2 铁路轨道：系统也可用于铁路轨道的监测，保障铁路运输的安全和畅通。
4.3 石油管道：在石油管道领域，系统可以监测管道的温度和压力，防止泄漏和事故发生。
五、发展趋势5.1 智能化：光缆自动化监测系统将向智能化方向发展，实现更加智能化的监测和控制功能。
5.2 多元化：系统将逐渐实现对多种传感器数据的监测和处理，提高系统的适合范围和功能。
5.3 云端化：未来系统将更多地借助云计算技术，实现数据的实时共享和处理，提高系统的整体效率和性能。
总结：光缆自动化监测系统是一种基于光纤传感技术的监测系统，具有实时监测、故障预警、远程控制等功能，能够提高运行效率、降低维护成本、提升安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控系统中的信号有三类：图像、音频、数据，如何将这三种信号置于有效的控制之下要考虑的因素之一是----传输问题。
在光纤应用之前，铜缆因为费用低廉而被大量采用（但在远距离传输上采用光纤传输的成本要低于采用铜缆传输），但是铜缆传输越来越暴露其缺点，传输距离短直线超出（300/500米的距离）图像变形干扰纹加大，保密性差，容易受到电磁干扰，维护费用高等等。
光纤出现之后，光纤通讯的应用得到迅猛发展，已经成为远距离/近距离传输（超过300/500米的距离）的首选。
光纤监控系统的传输中，按传送信号的模式大致可分为两种方式：其一是模拟光纤传输，其二是数字光纤传输。
目前，数字光纤传输因为其成熟的技术保证而得到广泛的应用。
通常采用的数字光纤传输，大致可分为以下几类：VIDEO、DATA、AUDIO、VIDEO+DATA、VIDEO+AUDIO、VIDEO+DATA+AUDIO等。
在本篇中主要讨论数字光纤传输的技术、工艺、设备类型、视频信号的几个重要参数名词解释、测试问题以及设计方案（选用设备）要考虑的安全、有效的维护保证和成本等因素。
一、光纤传输设备的技术和工艺（1）数字光端机所采用的技术有两种：FM和AM。
早期各大公司的光纤传输设备大多采用AM技术，而随着时间的推移，FM技术已经成为市场的主流，下表将AM与FM的特点作以定性比较：AM FM系统允许光衰减小较大视频信号传输带宽小大传输信噪比（S/N）低高对光源线形的要求高低抗干扰性差好由上表比较可知，FM技术较AM技术更为可靠：抗干扰能力强，保真度高，在线形良好的介质中传输，对非线形失真的要求不高，可大幅度提高光接收机的灵敏度。
（2）早期的光纤传输设备所采用的焊接工艺为插件式，插件焊接工艺有其先天不足的一面，如板间电磁干扰大，设备功耗大，产品体积大等等，这样就对传输系统造成了一定的影响，由于板间电磁干扰较大，系统引入的噪声也较大，从而影响到系统的信噪比和系统的视频指标；现在的产品大多采用SMT工艺，降低了系统的电磁噪声影响，可以更好的体现设计意图。
二、光纤传输设备的类型光纤传输设备传输方式可简单的分成：多模光纤传输设备和单模光纤传输设备。
（1）多模光纤传输设备所采用的光器件是LED，通常按波长可分为850nm和1300nm两个波长，按输出功率可分为普通LED和增强LED----ELED。
多模光纤传输所用的光纤，有62.5mm和50mm 两种。
不同波长的光在多模光纤上的传输特性如下：62.5mm 50mm工作波长带宽衰减带宽衰减850nm 160MHz.km 2.7---3.8dB/km 400MHz.km2.3---3.0dB/km1300nm 400MHz.km 0.6---0.8dB/km 400MHz.km 0.5---0.7dB/km 由上表可见，在多模光纤上传输决定传输距离的主要因素是光纤的带宽和LED的工作波长，例如，如果采用工作波长1300nm的LED和50微米的光纤，其传输带宽是400MHz.km，链路衰减为0.7dB/km，如果基带传输频率F为150MHz，对于出纤功率为-18dBm，接收灵敏度为-25 dBm的光纤传输系统，其最大链路损耗为7 dB，则可计算：ST连接器损耗：2dB（两个ST连接器）光学损耗裕量：2 dB则理论传输距离：L=（7 dB-2 dB-2 dB）/0.7dB/km=4.2 kmL为传输距离，而根据光纤的带宽计算：L=B/F=400MHz.km/150MHz=2.6km其中 B为光纤带宽，F为基带传输频率，那么实际传输测试时，L￡2.6km，由此可见，决定传输距离的主要因素是多模光纤的带宽。
（2）单模传输设备所采用的光器件是LD，通常按波长可分为850nm和1300nm两个波长，按输出功率可分为普通LD、高功率LD、DFB-LD（分布反馈光器件）。
单模光纤传输所用的光纤最普遍的是G.652，其线径为9微米。
不同波长的光在G.652光纤上传输特性见下表工作波长衰减色散1310nm ≤0.34dB/km ≤3.5ps/(nm.km)1550nm ≤0.22 dB/km ≤20 ps/(nm.km)由上表可知，1310nm波长的光在G.652光纤上传输时，决定其传输距离限制的是衰减因数；因为在1310nm波长下，光纤的材料色散与结构色散相互抵消总的色散为0，在1310nm波长上有微小振幅的光信号能够实现宽频带传输。
1550nm波长的光在G.652光纤上传输时衰减因数很小，单纯从衰减因数考虑，1550nm波长的光在相同的光功率下传输的距离大于1310nm波长的光下的传输的距离，但是实际情况并非如此，单模光纤带宽B与色散因数D的关系为：B=132.5/（Dl*D*L）GHz其中L为光纤的长度，Dl为谱线宽度，对于1550nm波长的光，其色散因数如表3为20 ps/(nm.km)，假设其光谱宽度等于1nm，传输距离为L=50公里，则有：B=132.5/（D*L）GHz=132.5MHz也就是说，对于数字波形，采用1550nm波长的光，当传输距离为50公里时，传输带宽已经小于132.5 MHz，如果基带传输频率F为150MHz，那么传输距离已经小于50km，况且实际应用中，光源的谱线宽度往往大于1nm。
从上式可以看出，1550nm波长的光在G.652光纤上传输时决定其传输距离限制的主要是色散因数。
三、视频信号的DG(微分增益)，DP（微分相位），S/N（信噪比）DG(微分增益)：在PAL制电视信号中，彩色信号是调制在频率为4.43MHz的色副载波上，而色副载波又是迭加在亮度信号上的，色副载波的幅度决定彩色信号的饱和度。
视频信号的DG失真是指系统的增益特性随输入信号的电平而变化。
通俗的说，由于亮度消隐电平变到白电平时，在视频通道输出端产生色度信号幅度的变化，这样，在亮的部分和暗的部分，其彩色饱和度，色调（尤其是饱和度）均有不同的变化。
DP（微分相位）：在PAL制电视信号中，彩色信号是调制在频率为4.43MHz的色副载波上，而色副载波又是迭加在亮度信号上的，色副载波的相位决定彩色信号的色调。
视频信号的DG 失真是指上系统的相移特性随输入视频信号而变化。
传输线路上的相移量随不同亮度电平而变化，则色同步和色副载波之间相移就起变化，于是画面亮的部分和暗的部分的色调就不同S/N（信噪比）：在电视信号传输中，常用信号功率的峰峰值和噪声的有效值之比表示其值。
四、光纤传输设备的视频指标检测及常用仪器（1）工业监控中，由于数字调频信号的解调噪声谱呈三角形状，随着基带频率的增高，解调噪声也越来越大，随着S/N的下降，图象质量也不断下降，表现在监视器画面上为有规则的的细斜纹图案，飘动状干扰图案，雪花等等。
当调制波形是数字信号时，则检波后信号电平随信号频率的增高而降低，表现为非线形失真，使基波的谐波分量增加，从而影响到DG(微分增益)，DP（微分相位）。
DG微分增益不满足要求。
色度信号的幅度在不同的亮度电平上发生了变化，色度信号的幅度变化导致色饱和度发生变化。
这样，在屏幕的亮度发生变化时，图像的色饱和度也要发生变化，亮电平时的红色在睛电平时可能变为浅红或深红，造成图像失真。
DP 微分相位不满足要求。
色度信号的相位在不同的亮度电平上发生了变化，色度信号相位变化导致色彩发生变化。
这样，在亮度电平发生变化时，图像的颜色也要发生变化，造成失真。
（2）众所周知光衰减器通常采用空气衰减或偏振片衰减以增加传输损耗，数字信号光纤传输时，可用BER表示其传输质量的好坏，并且可采用增加光衰减器的方法来测试接收机的灵敏度。
但是多路视频数字信号在光纤中传输时，更多的要考虑噪声影响及系统的非线形失真（包括光器件和光纤的非线形失真），所以如果采用添加光衰减器所测试出的光功率只是单纯的功率量，其引入的系统信号噪声、S/N、系统的非线形失真是无法通过添加光衰减器的方法数字。
最好的方法是采用实际距离的光纤进行检测。
（3）视频方面有反射损耗、介入增益及其稳定度、视频杂波、视频非线性和视频线性失真五大指标，并以此来反映数字信号的通道质量。
光纤传输方面有光功率、栽噪比、接受灵敏度反映光纤传输质量。
有以下几个测试参数：·出纤光功率·信噪比·微分增益·微分相位·视频信号幅度·视频波形监测及色度相位监测（4）测试仪器：·频谱分析仪·测试信号发生器·矢量示波器·波形监视仪·视频综合测试仪·示波器·光功率计可选用以下仪器方案：（1） Tek 2715有线电视频谱分析仪；（2） TSG-271PAL电视测试信号发生器；（3） VM700T全自动视频综合测试仪；（4） Tek1711B电视波形监视器（5） Tek1721矢量示波器（6） TOP-200光功率计五、设计方案（选用设备）要考虑的安全、有效的维护保证和成本因素首先，电信上的光纤传输设备中，为维护系统的安全，一般具备环路系统，以保证可靠传输；闭路电视光纤传输系统中，基本是点对点传输，一般不具备倒换系统。
如果传输所用光纤或者传输设备出现故障，将影响整个系统的运转。
因此，应该尽量避免采用大容量复用（如64路、32路视频/音频设备）的光纤传输设备，而采用小容量（如8路，甚至4路视音频设备）传输设备以保证系统整体的安全性。
另外，从成本方面来讲，虽然采用大容量复用传输达到节省光纤资源的目的，但其成本远远高于采用小容量光传输方案。
而且随着光纤价格的进一步下调，光传输系统里光纤（缆）成本所占的比重越来越小。
从监控行业的发展趋势来看，光纤数字传输设备是未来发展的方向。
但是，因为技术的因素，在现阶段应用于监控行业的光纤数字传输设备因其技术成熟、价格低廉、实时无损传输等优点，仍然是一种优秀的传输手段，它必将在近几年内仍得到广泛应用附件（采用缆线和光纤设备费用对比表）.。
