励磁涌流闭锁主变差动保护
变压器励磁涌流抑制原理及现场应用优化
专版研究园地变压器励磁涌流抑制原理及现场应用优化文/王洪猛在长期调试过程中，因主变压器反送电未躲开励磁涌流而导致主变压器差动保护误动作以及投运机组在相邻主变空载合闸时，受和应涌流影响导致发电机差动保护误动跳机的事件时有发生，现有保护装置励磁涌流闭锁主要采用二次谐波制动闭锁原理和波形识别原理，但在实际运用中仍存在局限性。
为提高发电机组的运行可靠性，保障电网安全，避免同类不正确动作事件的再次发生，广东省电力调度中心曾发文要求为防止变压器合闸时励磁涌流过大导致误跳机，600MW及以上容量的发电机组应在合闸前进行消磁处理并增设励磁涌流抑制装置，否则将影响机组正常并网。
１ 变压器空载合闸产生励磁涌流的原因设变压器高压侧电压：，由得（如图1），在合闸瞬间变压器铁芯中产生的磁通：，其中。
t=0，时合闸：立即进入稳态运行，无励磁涌流。
t=0，α=0时合闸：，从t=0经半个周期，达最大值，，可达稳态量2倍，此时再考虑变压器存在剩磁的情况，励磁涌流约可达到变压器额定电流的6倍（如图2）。
当变压器空投时励磁涌流只会在变压器高压侧产生，主变压器高压侧励磁涌流经电流互感器变换后输入变压器保护装置，极有可能引起差动保护误动。
1I U1Фe1图1 励磁涌流原理图2 变压器励磁涌流的产生机理２ 变压器励磁涌流的特点励磁涌流有以下特点：（1）励磁涌流含有数值很大的高次谐波分量，以二次谐波和三次谐波为主。
（2）包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧。
（3）励磁涌流波形出现间断，有明显的间断角，一般在60°左右。
（4）励磁涌流在开始瞬间衰减很快，以后逐渐减慢。
３ 防止励磁涌流影响的方法传统防止励磁涌流影响的方法主要有两种。
3.1 采用保护识别方法（1）根据波形识别原理，在变压器内部故障时，各侧电流经互感器变换后，差流基本上是工频正弦波，而励磁涌流波形是间断不对称的。
（2）利用二次谐波与基波的比值作为励磁涌流判据，一般推荐谐波制动比整定为15%，防止保护拒动。
励磁涌流闭锁主变差动保护
励磁涌流闭锁主变差动保护550kV电压等级的主变压器保护均为双重化配置。
两套保护的励磁涌流识别方式不完全一样。
主变保护A柜中的主变纵差保护采用二次谐波原理闭锁涌流(“励磁涌流识别方式”控制字为0)，主变保护B柜中的主变纵差保护采用波形比较原理闭锁涌流(“励磁涌流识别方式”控制字为1)。
另外，当变压器过激磁（就是变压器电压升高，或者频率降低）时（也叫过励磁），励磁电流急剧增加，可能引起差动保护误动作，因此对于 500kV超高压变压器的差动保护，还增加了五次谐波制动判据。
（在我厂主变压器保护中，A、B柜都有这五次谐波制动判据）保护利用三相差动电流中的五次谐波分量作为过激磁闭锁判据，动作方程如下：这里解释一下：变压器的纵差保护需要躲开流过差动回路中的不平衡电流，换句话就是在这些不可避免的不平衡电流下，纵差保护不应该动作，即使这个不平衡电流已经超过了差动保护的最小动作电流，也不应该动作。
产生不平衡电流的原因大概有5条，其中最重要的一条就是由变压器的励磁涌流所产生的不平衡电流。
变压器的励磁电流仅流经变压器的某一侧，另一侧没有这个电流，所以经过CT变换成二次侧的小电流流进差动保护回路去之后，这个励磁电流对应的那个二次电流就不能被平衡（只有一侧有这个电流，另一侧没有，所以就不能相互抵消），正常运行的时候，这个电流很小，不超过额定电流的2%到10%，在外部故障时，由于电压会降低，励磁电流减小，它的影响就更小了。
但是当变压器空载投入和外部故障切除后电压恢复的过程中，则可能出现数值很大的励磁电流，也称作励磁涌流。
经过对励磁涌流实验数据的分析，发现励磁涌流有以下特点：1、包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧；2、包含有大量的高次谐波，其中以二次谐波为主；3、波形之间出现间断，不连续。

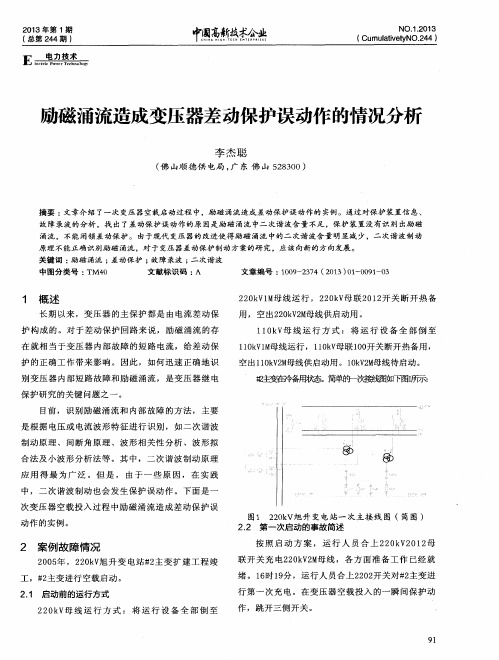

励磁涌流造成变压器差动保护误动作的情况分析
杞 妁
简单的 欠 陵线图如下图ｌ 所示：
保护研 究的关键 问题之一 。
目前 ，识别励 磁涌 流和 内部 故 障的方 法 ，主要
、
。
０
譬
是根 据 电压 或 电流波 形特 征进行 识别 ，如 二次 谐波 制 动 原理 、间断 角原 理 、波 形相 关性 分析 、波 形拟 合 法及 小波 形分析 法等 。其 中 ，二次 谐波制 动 原理 应 用 得 最 为广 泛 。但 是 ， 由于 一 些 原 因 ，在 实 践 中，二 次谐 波制动 也会 发生 保护误 动 作 。下面 是一
。
路 故 障。如 果主变 发生 内部 短路故 障 ，瓦斯保 护也
２ 案 例故 障情况
２ ０ ０ ５ 年 ，２ ２ ０ ｋ Ｖ 旭 升 变 电站＃ ２ 主变 扩 建工 程竣 工 ，＃ ２ 主变进行 空载启动 。
２ ． １ 启 动 前的 运 行 方 式
按 照 启 动 方 案 ，运 行 人 员 合 上 ２ ２ ０ ｋ Ｖ ２ ０ ｌ ２ 母 联 开 关充 电２ ２ ０ ｋ Ｖ ２ Ｍ 母 线 ，各 方面 准 备工 作 已经 就 绪 。１ ６ 时１ ９ 分 ，运行人 员合 上２ ２ ０ ２ 开 关对＃ ２ 主 变进
涌流 ，不 能闭锁 差动保 护 。 由于现代 变压 器 的改进使 得励 磁 涌流 中的二 次谐 波含 量 明显 减 少，二 次谐 波 制动
原 理 不 能 正 确 识 别 励 磁 涌 流 ，对 于 变压 器 差 动 保 护 制 动 方 案 的 研 究 ，应 该 向 新 的 方 向 发 展 。
关键 词 ： 励磁 涌流 ； 差动保 护 ； 故 障录 波 ； 二 次谐 波 中图分类号 ： Ｔ Ｍ４ ０ 文献 标识码 ： Ａ 文章 编号 ：１ ０ ０ ９ － ２ ３ ７ ４（ ２ ０ １ ３） ０ １ － ０ ０ ９ １ 一 Ｏ ３
励磁涌流引起主变差动保护动作的原因及防范

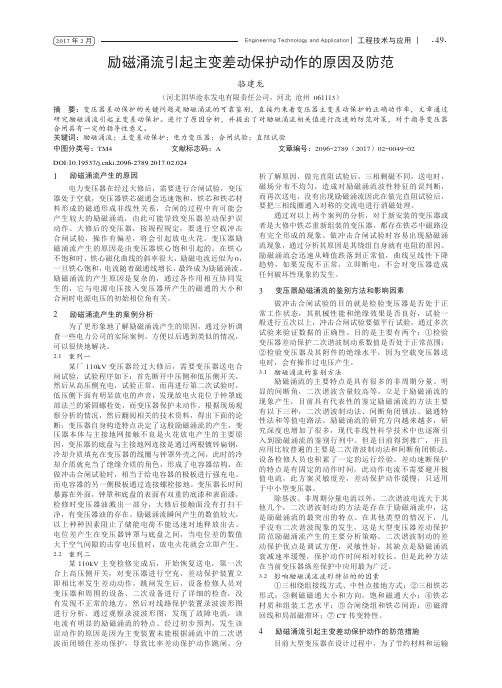

Engineering Technology and Application| 工程技术与应用 | ·49·2017年2月励磁涌流引起主变差动保护动作的原因及防范骆建龙（河北囯华沧东发电有限责任公司，河北 沧州 061113）摘 要：变压器差动保护的关键问题是励磁涌流的可靠鉴别，直接约束着变压器主变差动保护的正确动作率，文章通过研究励磁涌流引起主变差动保护。
进行了原因分析，并提出了对励磁涌流相关值进行改进的防范对策，对于指导变压器合闸具有一定的指导性意义。
关键词：励磁涌流；主变差动保护；电力变压器；合闸试验；直阻试验中图分类号：TM4 文献标志码：A 文章编号：2096-2789（2017）02-0049-021 励磁涌流产生的原因电力变压器在经过大修后，需要进行合闸试验，变压器处于空载，变压器铁芯磁通会迅速饱和，铁芯和铁芯材料形成的磁通形成非线性关系，合闸的过程中有可能会产生较大的励磁涌流，由此可能导致变压器差动保护误动作。
大修后的变压器，按规程规定，要进行空载冲击合闸试验，操作有偏差，将会引起放电火花。
变压器励磁涌流产生的原因是由变压器铁心饱和引起的，在铁心不饱和时，铁心磁化曲线的斜率很大，励磁电流近似为0，一旦铁心饱和，电流随着磁通线增长，最终成为励磁涌流。
励磁涌流的产生原因是复杂的，通过各作用相互协同发生的，它与电源电压接入变压器所产生的磁通的大小和合闸时电源电压的初始相位角有关。
2 励磁涌流产生的案例分析为了更形象地了解励磁涌流产生的原因，通过分析调查一些电力公司的实际案例，方便以后遇到类似的情况，可以很快地解决。
2.1 案列一某厂110kV变压器经过大修后，需要变压器送电合闸试验，试验程序如下：首先断开中压侧和低压侧开关，然后从高压侧充电，试验正常，而再进行第二次试验时，低压侧下面有明显放电的声音，发现放电火花位于钟罩底部法兰的紧固螺栓处，而变压器保护未动作。
根据现场观察分析的情况，然后翻阅相关的技术资料，得出下面的论断：变压器自身构造特点决定了这股励磁涌流的产生，变压器本体与主接地网接触不良是火花放电产生的主要原因，变压器的底盘与主接地网连接是通过两根镀锌扁钢，冷却介质填充在变压器的线圈与钟罩外壳之间，此时的冷却介质就充当了绝缘介质的角色，形成了电容器结构，在做冲击合闸试验时，相当于给电容器的极板进行强充电。
主变保护躲励磁涌流案例分析

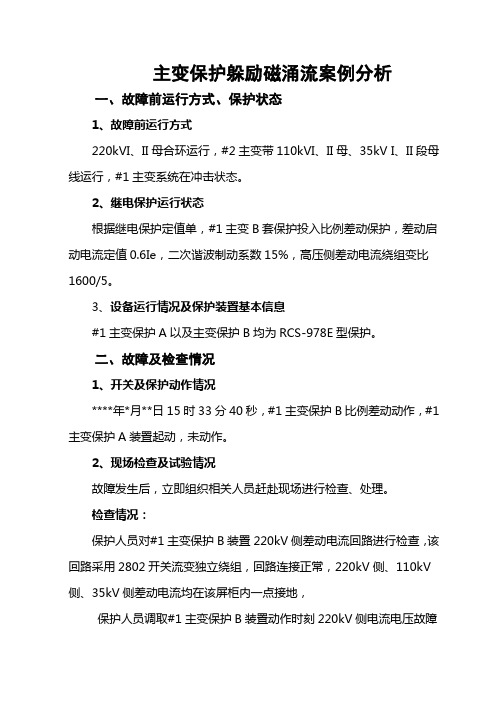

主变保护躲励磁涌流案例分析一、故障前运行方式、保护状态1、故障前运行方式220kVI、II母合环运行，#2主变带110kVI、II母、35kV I、II段母线运行，#1主变系统在冲击状态。
2、继电保护运行状态根据继电保护定值单，#1主变B套保护投入比例差动保护，差动启动电流定值0.6Ie，二次谐波制动系数15%，高压侧差动电流绕组变比1600/5。
3、设备运行情况及保护装置基本信息#1主变保护A以及主变保护B均为RCS-978E型保护。
二、故障及检查情况1、开关及保护动作情况****年*月**日15时33分40秒，#1主变保护B比例差动动作，#1主变保护A装置起动，未动作。
2、现场检查及试验情况故障发生后，立即组织相关人员赶赴现场进行检查、处理。
检查情况：保护人员对#1主变保护B装置220kV侧差动电流回路进行检查，该回路采用2802开关流变独立绕组，回路连接正常，220kV侧、110kV 侧、35kV侧差动电流均在该屏柜内一点接地，保护人员调取#1主变保护B装置动作时刻220kV侧电流电压故障录波图进行分析，如图1所示，220kV侧2801开关流变三相有流，且大小不一，畸变程度不一，A相二次电流最大幅值达到2.75A，折算一次侧电流达到2.75A×320=880A，故障发生时刻三相电压波形均未降低，这不符合差动保护范围内一次设备实际故障特征。
图 1 故障时刻220kV侧电流电压录波图调阅#1主变保护A在保护B动作时刻的录波图，发现高压侧电流波形与主变保护B动作高压侧电流波形一致，主变保护A高压侧差动电流同样采用同一只流变不同绕组，进一步排除差动电流回路导致的跳闸。
图 2 主变保护A同样时刻录波图检查#1主变保护B动作时刻差动电流录波图可知，在动作时刻，装置计算得到的A、B、C三相差动电流值分别为：1.8Ie、1.69Ie、0.91Ie，均达到差动启动电流定值0.5Ie，均在动作区，无任何内部闭锁信号，15时33分40秒，#1主变保护B比例差动动作跳开2802开关。
一起励磁涌流导致主变差动保护动作的分析
一起励磁涌流导致主变差动保护动作的分析摘要：某220kV变电站的主变启动过程励磁涌流导致主变差动保护动作跳开主变220kV开关的情况，下面对动作原因进行分析并提出整改措施。
关键字：励磁涌流；主变差动；动作分析1 动作前主变状态220kV主变中、低压侧开关冷备用，高压侧开关201热备用，主变两套保护均投入。
（A、B套保护录波图形完全相同，差流标度 1.18Ie/格）以上图中可以看出，冲击过程中，主变保护CT中流过的电流波形呈明显的励磁涌流的形态。
差流峰值接近5A/2Ie（变比600/5，Ie=2.6A），超过了差动启动值0.6Ie。
在主变的合闸涌流中，通常含有较多的谐波分量，这是合闸涌流区别于负荷电流及故障电流的重要特征。
保护装置的励磁涌流判据采用的是分相谐波制动原理（其中二次谐波制动系数为15％，三次谐波制动系数为20％），即当保护计算出某相电流的谐波分量超出制动系数时则闭锁该相本身的差动出口。
由于微机保护动作速度很快，可达到20～40ms，因此当主变合闸涌流前几个周波的数值达到差动门槛值，且谐波分量小于谐波制动系数时，就会造成比率差动保护的出口跳闸。
从上述分析中基本可以判定，由于主变冲击前留有剩磁，且在合闸时合闸角度不太理想（这是无法控制的），导致合闸涌流较大，达到了主变保护差动的动作值，又由于谐波分量低于制动系数，造成主变差动保护出口，跳开201开关。
4 处理经过虽经分析基本可以判定是合闸涌流造成保护动作，仍然对一次设备进行了检查，查无异常后，又用主变低压侧开关301对主变进行一次空充，冲击正常，证明一次设备没有问题。
随后，再次用201开关空充主变，冲击正常。
第二次冲击时合闸涌流明显减小，主变差动保护虽然启动但没有动作出口。
5 事后对动作原因的定量分析事后，在保护厂家技术人员的配合下，调出保护装置内部的波形数据，对其进行了定量分析。
从录波波形可以看出，本次保护动作是因为A相差电流的二次谐波含量小于整定值所造成的。
主变压器差动保护动作的原因及处理
主变压器差动保护动作的原因及处理一、变压器差动保护范围：变压器差动保护的保护范围，是变压器各侧的电流互感器之间的一次连接局部，主要反响以下故障：1、变压器引出线及内部绕组线圈的相间短路。
2、变压器绕组严重的匝间短路故障。
3、大电流接地系统中，线圈及引出线的接地故障。
4、变压器ＣＴ故障。
二、差动保护动作跳闸原因：1、主变压器及其套管引出线发生短路故障。
2、保护二次线发生故障。
3、电流互感器短路或开路。
4、主变压器内部故障。
5、保护装置误动三、主变压器差动保护动作跳闸处理的原那么有以下几点：1、检查主变压器外部套管及引线有无故障痕迹和异常现象。
2、如经过第1项检查，未发现异常，但曾有直流不稳定接地隐患或带直流接地运行，那么考虑是否有直流两点接地故障。
如果有，那么应及时消除短路点，然后对变压器重新送电。
差动保护和瓦斯保护共同组成变压器的主保护。
差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护，同时对变压器内部绕组的匝间短路也能反响。
瓦斯保护能反响变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。
差动保护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反响，且当绕组匝间短路时短路匝数很少时，也可能反响不出。
而瓦斯保护虽然能反响变压器油箱内部的各种故障，但对于套管引出线的故障无法反响，因此，通过瓦斯保护与差动保护共同组成变压器的主保护。
四、变压器差动保护动作检查工程：1、记录保护动作情况、打印故障录波报告。
2、检查变压器套管有无损伤、有无闪络放电痕迹变压器本体有无因内部故障引起的其它异常现象。
3、差动保护范围内所有一次设备瓷质局部是否完好，有无闪络放电痕迹变压器及各侧刀闸、避雷器、瓷瓶有无接地短路现象，有无异物落在设备上。
4、差动电流互感器本身有无异常，瓷质局部是否完整，有无闪络放电痕迹，回路有无断线接地。
励磁涌流引起差动保护动作的分析判断
励磁涌流引起差动保护动作的分析判断文章从电网运行中的实际例子出发，对110kV主变复电过程中引起的励磁涌流进行了分析，揭示出其可能引起差动保护动作的可能，通过实际例子分析得出其完整的动作原理，并提出了改良和防范的措施。
标签：变压器；励磁涌流；差动保护引言变压器励磁涌流是变压器全电压充电时在其绕组中产生的暂态电流。
变压器励磁涌流不仅导致继电保护误动，由其衍生的电网电压骤降、谐波污染、和应涌流、铁磁谐振过电压等都给电力系统运行带来不可低估的负面影响。
为防止变压器的励磁涌流引起差动保护误动作，尽管已经有多种方法，但对于当前还在运行的较早期的保护设备，就不同程度的存在一定的局限性。
1 励磁涌流发生的原理开关合闸瞬间电压为最大值时的磁通变化在交流电路中，磁通Φ总是落后电压u90°相位角。
如果在合闸瞬间，电压正好达到最大值时，则磁通的瞬间值正好为零，即在铁芯里一开始就建立了稳态磁通，在这种情况下，变压器不会产生励磁涌流。
但如果合闸瞬间电压为零值时的磁通变化当合闸瞬间电压为零值时，它在铁芯中所建立的磁通为最大值（-Φm）。
可是，由于铁芯中的磁通不能突变，既然合闸前铁芯中没有磁通，这一瞬间仍要保持磁通为零。
此时就为励磁涌流的产生提供了可能。
下面以一个实际例子进行说明。
2014年6月4日18点28分，110kV东升站#1主变送电，合上#1主变110kV 1101开关后比率差动动作，跳开1101开关。
经过检查现场设备情况后无发现一次、二次设备故障，分析保护动作信息和查看录波报文后认为是#1主变空充过程中出现的励磁涌流超过差动保护的动作值，二次谐波制动电值不够大，导致比率差动动作。
19点51分合上#1主变110kV 1101开关，19点59分恢复#1主变正常运行。
根据保护装置动作信息、后台监控SOE报文、故障录波图及设备检查结果，排列东升站#1主变110kV 1101开关、保护动作时序图如图1所示：图1 2014年6月4日东升站保护动作时序图图2 故障录波装置中的报告2 励磁涌流发生的原因分析通常，励磁涌流的波形分为两种：一种是偏向时间轴一侧的单向励磁涌流；另一种是分布于时间轴两侧的对称性励磁涌流。
变压器励磁涌流对差动保护装置的影响及分析
１ 空 投 主变 时差 动保 护 误 动
２０ — ２ ２ 。 ０ ４ １— ６ 内蒙 古兴 安 盟 乌 兰浩 特 市南 郊 变
６ Ｖ １ 主变 投运 ， 主 变 为 三相 双绕 组 变压 器 ， ６ｋ 号 该 其额 定容量 为 １ Ａ． 组 采用 Ｙ △联 结方 式 ， ６ＭＶ 绕 ／ 额
磁涌 流误 动 的措施 。
成差 动保 护误 动 的主要原 因。在将 差 动保护 的制动
系数 由 ０２调整 为 ０１ 。 ． ． 后 主变 投运 正常 。
２ 励 磁 涌 流 的产 生 原 因 和 特点
变压 器励 磁 涌流 的产生根 源是 ：变 压器 一侧 的 电压 突 然增 大 （ △ ） 电压 突 变 量 与 剩 磁 同 相 叠 加 ，
造 成 变压器 铁 心饱 和。 压器 空载 合 闸时 ， 闸侧 电 变 合 压 突然 升高 。或 外部 故障 切除后 切 除故障 侧 电压 突 然 升高 。 这两 种情 况下 均可 能 出现 很大 的励 磁 涌流 。 参 考 文 献『１ 出 ： 稳 态 工 作情 况 下 ， 压 器 铁 心 １给 在 变 中 的磁 通应 滞 后 于外加 电压 ９ 。如 果 空 载合 闸 时 ， ０， 正好 在 电压 瞬时值 Ｕ ０时接 通 电路 。 铁 心 中应 该 ＝ 则 具 有 磁通一 ， 是 由于铁 心 中 的磁 通 不能 突变 ， 但 因
励磁 涌 流的大 小 和衰减 时 间 ，与外 加 电压 的相 位 、 心 中剩 磁 的大小 和方 向 、 铁 电源 容量 的大 小 、 回 路 的阻抗 以及变 压器 容量 的大 小 、铁 心 的性质 等 有
关 ， 如 ， 电压瞬 时 值 为最 大 时合 闸 ， 不 会 出 现 例 在 就
励 磁涌 流 ． 只有正 常时 的励 磁 电流 。 三相 变压 器 而 对
变压器励磁涌流对差动保护的影响分析
变压器励磁涌流对差动保护的影响分析印江县供电局甘金桥水电站主变进行大修后空载试验，主变低压侧断路器合闸时，出现合闸瞬间就跳闸，经多次操作仍出现此情况。
在认真检查变压器后，断路器还出现一合闸即跳闸的现象，后对变压器进行分析，是由于励磁涌流的影响，差动保护的速饱和变流器差动线圈调整不合理，引起保护误动，致使断路器无法合闸，经过处理，故障消除。
1 励滋涌流对变压器切除外部故障后进行空载合闸，电压突然恢复的过程中，变压器可能产生很大的冲击电流，其数值可达额定电流的6～8 倍，将这个电流称之为励磁涌流。
产生励磁涌流的原因是变压器铁芯的严重饱和和励磁阻抗的大幅度降低。
2 励磁涌流的特点励磁涌流数值很大，可达额定电流的6～8 倍。
励磁涌流中含有大量的直流分量及高次谐波分量，其波形偏向时间轴一侧。
励磁涌流具有衰减特性，开始部分衰减得很快，一般经过0.5～1s 后，其值通常不超过0.25～0.5 倍的额定电流，对于大容量变压器，其全部衰减时间可能达到几十秒。
3 消除励磁涌流影响所采取的补偿措施励磁涌流的产生会对变压器的差动保护造成误动作，从而使变压器空载合闸无法进行，为了消除励磁涌流对保护的影响，一般可以采用接入速饱和变流器的补偿措施。
3.1 接入速饱和变流器接入速饱和变流器阻止励磁涌流传递到差动继电器中，如图1。
当励磁涌流进入差动回路时，由于速饱和变流器的铁芯具有极易饱和的特性，其中很大的非周期分量使速饱和变流器的铁芯迅速严重饱和，励磁阻抗锐减，使得励磁涌流中几乎全部非周期分量及部分周期分量电流从速饱和变流器的一次侧绕组通过，变换到二次侧绕组的电流就很小，差动保护就不会动作。
只要合理调节速饱和变流器一二次侧绕组匝数，就可以更好的消除励磁涌流对差动保护的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
励磁涌流闭锁主变差动保护
550kV电压等级的主变压器保护均为双重化配置。
两套保护的励磁涌流识别方式不完全一样。
主变保护A柜中的主变纵差保护采用二次谐波原理闭锁涌流(“励磁涌流识别方式”控制字为0)，主变保护B柜中的主变纵差保护采用波形比较原理闭锁涌流(“励磁涌流识别方式”控制字为1)。
另外，当变压器过激磁（就是变压器电压升高，或者频率降低）时（也叫过励磁），励磁电流急剧增加，可能引起差动保护误动作，因此对于500kV 超高压变压器的差动保护，还增加了五次谐波制动判据。
（在我厂主变压器保护中，A、B柜都有这五次谐波制动判据）保护利用三相差动电流中的五次谐波分量作为过激磁闭锁判据，动作方程如下：
这里解释一下：
变压器的纵差保护需要躲开流过差动回路中的不平衡电流，换句话就是在这些不可避免的不平衡电流下，纵差保护不应该动作，即使这个不平衡电流已经超过了差动保护的最小动作电流，也不应该动作。
产生不平衡电流的原因大概有5条，其中最重要的一条就是由变压器的励磁涌流所产生的不平衡电流。
变压器的励磁电流仅流经变压器的某一侧，另一侧没有这个电流，所以经过CT变换成二次侧的小电流流进差动保护回路去之后，这个励磁电流对应的那个二次电流就不能被平衡（只有一侧有这个电流，另一侧没有，所以就不能相互抵消），正常运行的时候，这个电流很小，不超过额定电流的2%到10%，在外部故障时，由于电压会降低，励磁电流减小，它的影响就更小了。
但是当变压器空载投入和外部故障切除后电压恢复的过程中，则可能出现数值很大的励磁电流，也称作励磁涌流。
经过对励磁涌流实验数据的分析，发现励磁涌流有以下特点：
1、包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧；
2、包含有大量的高次谐波，其中以二次谐波为主；
3、波形之间出现间断，不连续。
（正常的电流波形是连续的正弦波）
根据以上特点，所以在变压器的纵差保护中，常采用的防止励磁涌流影响保护误动的方法就有：（一一对应）
1、采用具有速饱和铁心的差动继电器；（以前继电器时代的保护才这样，现在的微
机保护不用了）；
2、利用二次谐波制动；（就是如果检测到差动电流里面有很高的二次谐波，即便是
超过了差动保护的最小动作电流，也闭锁差动保护，不让其动作）
3、鉴别短路电流和励磁涌流二者之间波形的差别。
（短路电流的波形是
连续的，而励磁涌流的波形有间断，如果检测到差动回路中出现有间
断的电流波形，也闭锁差动保护，不让其动作）
在我厂许继的WFB-802A型变压器电气量保护中，有两种励磁涌流识别的方式，当“励磁涌流识别方式”控制字整定为 0 时，采用二次谐波原理闭锁（我们的主变保护A柜就是这样），而整定为 1 时，就采用波形比较原理闭锁（我们的主变保护B柜就是这样）。
在我们的变压器新投运时，有一个主变压器冲击合闸试验（即空载投入），冲击试验共进行5次，每次间间隔10min，试验过程中要投入主变及厂高变的所有主、后备保护装置，其目的，一方面是检查主变厂高变耐受电压冲击的能力，用暂态记录测得冲击电流（IT）和电压（UT），计算出冲击时的最大励磁涌流和过电压值，或录制主变冲击时刻的励磁涌流示波图；另一方面，就是要检测在冲击试验过程中，主变差动保护、重瓦斯保护及压力释放器等应可靠不误动。
尤其是变压器差动保护，必须要在这么大的励磁涌流作用下可靠不动。
