牵引变电所二次等电位接地网的构建及敷设

牵引变电所二次等电位接地网的构建及敷设

牵引变电所二次等电位接地网的构建及敷设佚名【摘要】为避免牵引变电所发生接地短路或雷击引起避雷器动作时,主接地网内的不平衡电压引入至二次回路造成微机保护装置损坏及误动,在借鉴电力系统变电站二次系统接地经验的基础上,针对AT供电方式及直供方式下采用半户内布置及敞开式布置的牵引变电所,详细阐述了二次等电位接地网的构建原则及敷设方法.【期刊名称】《电气化铁道》【年(卷),期】2018(029)006【总页数】3页(P36-37,40)【关键词】牵引变电所;二次等电位;接地铜排;接地网【正文语种】中文【中图分类】U224.2+5为满足工作接地、安全接地和防雷保护接地的综合接地要求,牵引变电所通常敷设一个统一的一次接地网,并在避雷针和避雷器下方加设集中接地体,所内微机保护装置直接接入一次接地网。

当一次系统发生接地短路或雷击引起避雷器动作时,将产生大电流,该大电流流入变电所接地网,通过接地网分散进入大地,使接地网中电流流入点与其他地方产生电位差。

该电位差将会对二次回路产生干扰,严重时造成微机保护装置损坏及误动。

本文将借鉴电力系统变电站二次系统接地经验,针对采用AT供电方式及直供方式的半户内布置(含GIS形式、AIS形式、网栅形式)及敞开式布置的牵引变电所,详细阐述二次等电位接地网的构建原则及切实可行的实施方法,以减小地网电位差对二次设备的干扰,保护二次系统正常运行。

对于采用AT供电方式及直供方式的半户内布置(含GIS形式、AIS形式、网栅形式)及敞开式布置的牵引变电所,其二次等电位接地网由装置内接地铜排及室内外二次等电位接地线构成。

安装接地铜排的装置主要包括室内外端子箱、户内保护盘柜及27.5 kV开关柜二次隔室。

室内外二次等电位接地线敷设场所为保护装置安装地点及二次电缆敷设地点,包括室外开关场地、27.5 kV高压室及电缆夹层、控制室。

不同场所的二次等电位接地线通过室内外电缆沟贯通,构成牵引变电所二次等电位接地网,如图1所示。

地网安装要求

地网安装要求

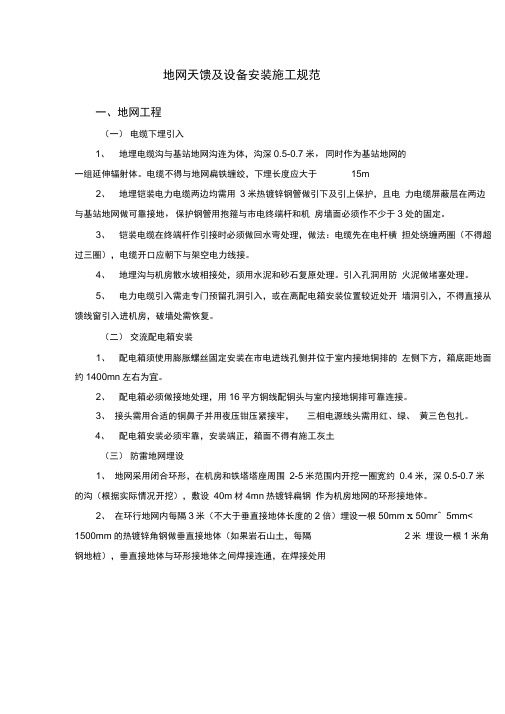

地网天馈及设备安装施工规范一、地网工程(一)电缆下埋引入1、地埋电缆沟与基站地网沟连为体,沟深0.5-0.7米,同时作为基站地网的一组延伸辐射体。

电缆不得与地网扁铁缠绞,下埋长度应大于15m2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护,且电力电缆屏蔽层在两边与基站地网做可靠接地,保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。

3、铠装电缆在终端杆作引接时必须做回水弯处理,做法:电缆先在电杆横担处绕缠两圈(不得超过三圈),电缆开口应朝下与架空电力线接。

4、地埋沟与机房散水坡相接处,须用水泥和砂石复原处理。

引入孔洞用防火泥做堵塞处理。

5、电力电缆引入需走专门预留孔洞引入,或在离配电箱安装位置较近处开墙洞引入,不得直接从馈线窗引入进机房,破墙处需恢复。

(二)交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方,箱底距地面约1400mn左右为宜。

2、配电箱必须做接地处理,用16平方铜线配铜头与室内接地铜排可靠连接。

3、接头需用合适的铜鼻子并用夜压钳压紧接牢,三相电源线头需用红、绿、黄三色包扎。

4、配电箱安装必须牢靠,安装端正,箱面不得有施工灰土(三)防雷地网埋设1、地网采用闭合环形,在机房和铁塔塔座周围2-5米范围内开挖一圈宽约0.4米,深0.5-0.7米的沟(根据实际情况开挖),敷设40m材4mn热镀锌扁钢作为机房地网的环形接地体。

2、在环行地网内每隔3米(不大于垂直接地体长度的2倍)埋设一根50mm x 50mr^ 5mm< 1500mm的热镀锌角钢做垂直接地体(如果岩石山土,每隔2米埋设一根1米角钢地桩),垂直接地体与环形接地体之间焊接连通,在焊接处用沥青作防腐处理,方便雷电流的泄放。

用接地扁钢电焊连接每个角钢接地极,接地扁钢连接必须搭接满焊(不可单点焊接),搭接长度不小于自身宽度的2倍,电焊四边焊接;3、地网凡电焊过的地方必须做防腐处理,首先清除焊渣,表面除锈,涂防锈漆或涂沥青防锈(涂上第一道沥青,包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。

二次系统等电位接地网的敷设施工要求分析

二次系统等电位接地网的敷设施工要求分析

二次系统等电位接地网的敷设施工要求分析发表时间:2018-06-27T10:03:18.490Z 来源:《电力设备》2018年第6期作者:邓利民[导读] 摘要:电力系统发生故障将导致接地点与远端零电位处电压的不平衡。

(国网山东省电力公司莱州市供电公司山东莱州 261411)摘要:电力系统发生故障将导致接地点与远端零电位处电压的不平衡。

二次系统等电位接地网能避免二次设备损坏及误动情况的发生。

针对目前各厂、站二次系统等电位接地网敷设较混乱情况,本文详述了等电位接地网敷设应遵循的原则以及户外端子箱、室内保护屏柜、二次电缆屏蔽层接线等方面应注意的问题,提出了切实可行的实施方法,使继电保护二次系统接地达到合理、美观、统一的要求。

关键词:二次系统;等电位接地网;施工;敷设;要求随着电力系统的迅速发展,系统的短路容量也越来越大,短路时的入地电流最大可达到几千安,在短路点仍然会产生上白伏的电压。

如果二次系统直接接入一次系统接地网,不仅对二次设备会产生较大危害,而且对双端接地的控制缆屏蔽层来说,在屏蔽层两端的电压差会产生不平衡电流,该电流所产生的交变磁场将会在电缆芯线上产生一个交变的电压,严重时将会影响二次设备的正常运行。

由此可见,敷设与一次系统紧密联系的二次系统等电位接地网是十分必要的。

1二次系统等电位接地网的敷设在主控室、保护室和配电室等安装保护装置的场所,以及开关场端了箱、LCP柜、配电柜、保护用结合滤波器和电缆沟道等敷设二次电缆的地点,应使用截面不小于100 mm2的铜排敷设二次系统等电位接地网。

分散布置的就地保护小室、通信室与集控室之问,使用截面不小于100 mm2的、紧密与主接地网相连接的铜排可靠连接。

对于室内的等电位网,应在控制室、保护室及配电室屏柜下层的电缆室、电缆沟内,并且将该专用铜排首尾两端用放热焊接法连接好,形成“目”字型闭环回路,构成控制室、保护室内的等电位接地网。

放热焊接无需外部电源或热源,是利用热熔焊接的化学反应产生高温铜溶液,并释放出高热量一种焊接方法。

二次系统等电位接地网的敷设

二次系统等电位接地网的敷设

二次系统等电位接地网的敷设汤相彬【摘要】介绍了万安电厂二次等电位接地铜排网的设计安装方案,对提高电子设备抗干扰能力,改善控制电缆屏蔽环流电磁干扰进行了分析,提出了对二次屏柜的电子设备接地、二次电缆屏蔽层接地、等电位接地网接地点设置、以及等电位铜排网的敷设等方面应注意的问题.【期刊名称】《江西电力》【年(卷),期】2012(036)004【总页数】3页(P57-59)【关键词】二次回路抗干扰;等电位接地网;反措【作者】汤相彬【作者单位】国电江西万安水力发电厂,江西万安343800【正文语种】中文0 引言万安水电厂1989年投运,当时二次接地网只在主控制室电缆架敷设了25 mm2铜排接地网。

经过多年的设备升级,现在所有保护及安全自动装置全部实现电子微机化,微电子设备的抗干扰能力比过去电磁式设备明显减弱。

且随着电网容量不断增大,大接地系统发生接地故障时的入地电流也由当初的几千安到现在的几十千安。

即使现在主接地网接地电阻能满足规程要求(控制在0.5Ω以下),主接地网在短路电流注入点仍然会产生上千伏的电压。

如果二次系统的接地点和电缆屏蔽层随意与一次系统的接地网相连,不仅可能对二次设备会产生较大危害,而且对两端接地的控制电缆屏蔽层来说,由于压差作用形成电流,该电流所产生的交变磁场会在电缆芯线上产生一个交变的干扰电压,影响二次设备的正常运行,严重时会烧毁控制电缆。

通过敷设与一次系统紧密联系的二次系统等电位接地网,使所有二次设备地电位保持在一个等电位平面上,可防止由于过高的地电位差对二次设备所产生的危害,并有效地降低电磁干扰。

1 万安水电厂等电位接地网的设计方案根据国家电力调度通信中心《国家电网公司十八项电网重大反事故措施》试行继电保护专业重点实施要求(以下称十八项反措)和江西省电力公司调继[2011]30号文对二次回路抗干扰反措明确规定:“根据开关场和一次设备安装的实际情况,宜在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处,使用截面不小于100 mm2的裸铜排(缆)敷设与主接地网紧密连接的等电位接地网”。

GB50169-2016电气装置安装工程接地装置施工及验收规范

GB50169-2016电气装置安装工程接地装置施工及验收规范

GB50169-2016电⽓装置安装⼯程接地装置施⼯及验收规范UDC中华⼈民共和国国家标准pGB50169-2016电⽓装置安装⼯程接地装置施⼯及验收规范Codeforconstructionandacceptanceofgroundingconnection electricequipmentinstallationengineering2016-08-18发布2017-04-01实施中华⼈民共和国住房和城乡建设部联合发布中华⼈民共和国国家质量监督检验检疫总局中华⼈民共和国国家标准电⽓装置安装⼯程接地装置施⼯及验收规范Codeforconstructionandacceptanceofgroundingconnection electricequipmentinstallationengineeringGB50169-2016主编部门:中国电⼒企业联合会批准部门:中华⼈民共和国住房和城乡建设部施⾏⽇期:2017年4⽉1⽇中国计划出版社2016北京中华⼈民共和国住房和城乡建设部公告第1260号住房城乡建设部关于发布国家标准《电⽓装置安装⼯程接地装置施⼯及验收规范》的公告现批准《电⽓装置安装⼯程接地装置施⼯及验收规范》为国家标准,编号为GB501692016,⾃2017年4⽉1⽇起实施。

其中,第3.0.4、4.1.8、4.2.9条为强制性条⽂,必须严格执⾏。

原国家标准《电⽓装置安装⼯程接地装置施⼯及验收规范》GB50169-2006同时废⽌。

本标准由我部标准定额研究所组织中国计划出版社出版发⾏。

中华⼈民共和国住房和城乡建设部2016年8⽉18⽇前⾔本规范是根据住房城乡建设部《关于印发2013年⼯程建设标准规范制订修订计划的通知》(建标〔2013〕6号)的要求,由中国电⼒科学研究院会同有关单位,在《电⽓装置安装⼯程接地装置施⼯及验收规范》GB501692006的基础上修订的。

本规范在修订过程中,修订组经⼴泛调查研究,认真总结实践经验,⼴泛征求意见和多次讨论修改,最后经审查定稿。

接地铜排及二次电缆抗干扰

接地铜排及二次电缆抗干扰

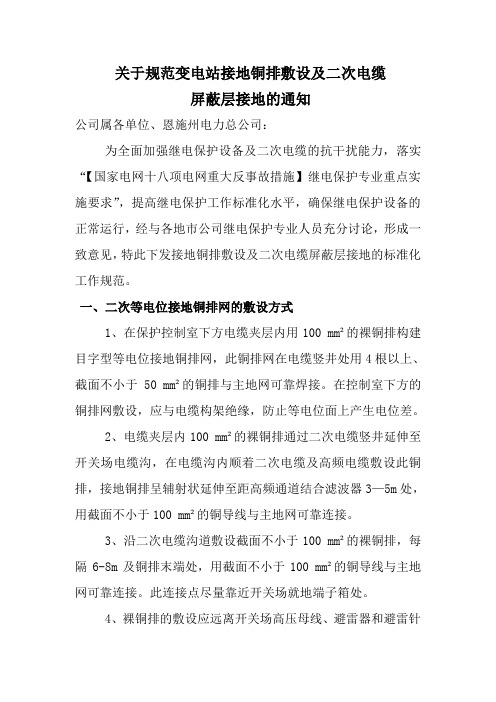

关于规范变电站接地铜排敷设及二次电缆屏蔽层接地的通知公司属各单位、恩施州电力总公司:为全面加强继电保护设备及二次电缆的抗干扰能力,落实“【国家电网十八项电网重大反事故措施】继电保护专业重点实施要求”,提高继电保护工作标准化水平,确保继电保护设备的正常运行,经与各地市公司继电保护专业人员充分讨论,形成一致意见,特此下发接地铜排敷设及二次电缆屏蔽层接地的标准化工作规范。

一、二次等电位接地铜排网的敷设方式1、在保护控制室下方电缆夹层内用100 mm²的裸铜排构建目字型等电位接地铜排网,此铜排网在电缆竖井处用4根以上、截面不小于50 mm²的铜排与主地网可靠焊接。

在控制室下方的铜排网敷设,应与电缆构架绝缘,防止等电位面上产生电位差。

2、电缆夹层内100 mm²的裸铜排通过二次电缆竖井延伸至开关场电缆沟,在电缆沟内顺着二次电缆及高频电缆敷设此铜排,接地铜排呈辅射状延伸至距高频通道结合滤波器3—5m处,用截面不小于100 mm²的铜导线与主地网可靠连接。

3、沿二次电缆沟道敷设截面不小于100 mm²的裸铜排,每隔6-8m及铜排末端处,用截面不小于100 mm²的铜导线与主地网可靠连接。

此连接点尽量靠近开关场就地端子箱处。

4、裸铜排的敷设应远离开关场高压母线、避雷器和避雷针的接地点、并联电容器、电容式电压互感器、结合电容及电容式套管设备、变压器中性点至少3-5m距离,避免和减少迂回。

5、分散布置的保护小室、通信室与集控室之间的二次等电位接地网,应使用截面不小于100 mm²的、紧密与厂、站主地网相连接的铜排(缆)可靠连接。

二、二次电缆屏蔽层接地与抗干扰1、在控制保护屏内应设置截面不小于100 mm²的裸铜排,此铜排通过50 mm²的铜导线与电缆夹层内的铜排相连。

各二次电缆的屏蔽层应使用截面不小于 4 mm²黄绿相间软铜线与屏内铜排相连。

常规变电站二次等电位接地网敷设要求说明

常规变电站二次等电位网敷设要求说明一、十八项反措中二次等电位接地网敷设原则根据《国家电网公司十八项电网重大反事故措施(试行)》第15.7.3要求,变电站等电位接地网敷设原则如下:1.应采取有效措施防止空间磁场对二次电缆的干扰,宜根据开关厂和一次设备安装的实际情况,敷设与厂、站主接地网紧密连接的等电位接地网、等电位接地网应满足以下要求:图1:二次接地铜网平面布置图2.应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处,使用截面不小于100 mm2的裸铜排(缆)敷设与主接地网紧密连接的等电位接地网。

3.在主控室、保护室柜屏下层的电缆室(或电缆沟道)内,按柜屏布置的方向敷设100 mm2的专用铜排(缆),将该专用铜排(缆)首末端连接(目字结构),形成保护室内的等电位接地网。

保护室内的等电位接地网与厂、站主接地网只能存在唯一连接点,连接点位置宜选择电缆竖井处,为保证连接可靠,连接线必须用至少4根以上、截面不小于50mm2的铜缆(排)构成共点接地。

图2:主控室二次铜缆敷设图4.分散布置的保护就地站、通信室与集控室之间,应使用截面不少于100 mm2的铜缆(排)可靠连接,连接点应设在室内等电位接地网与厂、站主接地网连接处。

5.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连6.沿二次电缆的沟道敷设截面不少于100 mm2的铜排(缆),并在保护室(控制室)及开关场的就地端子箱处与主接地网紧密连接,保护室(控制室)的连接点宜设在室内等电位接地网与厂、站主接地网连接处。

图3:电缆沟铜缆示意图7.开关场的就地端子箱内应设置截面不少于100 mm2的裸铜排,并使用截面不少于100 mm2的铜缆与电缆沟道内的等电位接地网连接。

图4:开关场就地端子箱铜缆示意图8.保护装置之间、保护装置至开关场就地端子箱之间联系电缆以及高频收发信机的电缆屏蔽层应双端接地,并使用截面积不小于4mm2的多股铜质软导线可靠连接到等电位接地网的铜排上。

等电位接地网施工要求090315

关于集控室及500KV保护室等电位接地网施工要求2009.03.15.周建国为贯彻落实《国家电网公司十八项电网重大反事故措施》继电保护专业重点实施要求的通知〔调继[2005] 222号文〕,及《河北南网继电保护二次系统接地技术方案》的通知(冀电调[2007]46号),保障电网安全、稳定运行,避免保护误动作事故发生,现列出相关规定章节:一、《国家电网公司十八项电网重大反事故措施》规定:6.1.1.应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处,使用截面不小于100 mm2的裸铜排(缆)敷设与主接地网紧密连接的等电位接地网。

6.1.2.在主控室、保护室柜屏下层的电缆室内,按柜屏布置的方向敷设100 mm2的专用铜排(缆),将该专用铜排(缆)首末端连接,形成保护室内的等电位接地网。

保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排(缆)与厂、站的主接地网在电缆竖井处可靠连接。

6.1.3.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连。

6.1.4.沿二次电缆的沟道敷设截面不少于100 mm2的裸铜排(缆),构建室外的等电位接地网。

6.1.5.分散布置的保护就地站、通信室与集控室之间,应使用截面不少于100 mm2的、紧密与厂、站主接地网相连接的铜排(缆)将保护就地站与集控室的等电位接地网可靠连接。

二、《河北南网继电保护二次系统接地技术方案》冀电调(2007)46号通知规定:7.2.5.在主电缆沟远端处以及主电缆沟内每相隔15m-20m并靠近就地端子箱的位置上,应采用截面不小于100mm2铜排(缆)将等电位接地网与主接地网相接一次。

7.2.6.在室外电缆沟内,等电位接地网铜排(缆)之间以及与主接地网间的连接方式宜采用放热焊接。

2.7条 保护接地、等电位接地及电源零线会流母排---装配方法(1)

水电企业现场安全文明生产标准化验评细则2.7条接地、静电、防雷保护装置:继保柜、控制柜内需两种接地铜牌,保护接地和等电位接地;带弱电(控制、通信及模拟量)的三相四线电源控制柜需三根铜牌,即保护接地、等电位接地和零线会流母排;不带弱电三相四线的电源柜只需保护接地和零线会流母排。

所有母排排需有标识区分。

一、等电位接地:(柜内母排贴LEB标识)1、等电位接地网应在中控室、继电室、机旁盘等屏柜下层用≮100mm²的铜排敷设,需用绝缘子支撑,且不能与其它导体接触,等电位接地网铜排需首尾相连。

铜排之间连接用不小于φ10的螺栓2套压紧。

2、等电位接地网与主接地网之间只能存在唯一一点接地连接,连接点位置应选择在与主接地网可靠连接的接地扁铁处,为保证连接可靠,连接线必须用至少4根,截面积≮50mm²的铜缆(排)构成共点接地。

连接线用不小于φ10的螺栓1套压紧,并保证可靠接地。

3、屏柜内等电位接地铜牌需用绝缘子支撑,与柜体间保持绝缘,用一根≮50mm²的双色接地铜缆线与等电位接地网可靠连接。

连接用不小于φ10的螺栓1套压紧。

4、屏柜内电缆的屏蔽层及公用CT、PT二次回路和控制回路电缆的屏蔽层应与柜内等电位接地铜排可靠连接。

(所有屏蔽层需套绝缘套管,并用铜鼻子压紧且可靠与屏柜内等电位接地铜牌连接)。

5、屏柜内电缆的屏蔽层及公用CT、PT二次回路和控制回路电缆的屏蔽层有且仅有屏柜内等电位接地铜牌这一点接地。

二、保护接地(柜内母排贴PE标识)1、屏柜内保护接地铜排与柜体直接接触固定,连接柜内各种装置的外壳和屏柜柜门、柜体及防雷模块的接地。

2、设备接地点与保护接地铜排间用≮4mm²的双色接地铜缆线可靠连接。

3、屏柜内保护接地铜牌与接地主网间用一根≮50mm²的双色接地铜缆线可靠连接。

连接用不小于φ10的螺栓1套压紧。

4、屏柜间保护接地铜牌用一根≮50mm²的双色接地铜缆线可靠连接。

关于变电站等电位接地网连接方式的探讨

- 96 -工 程 技 术0 引言《国家电网公司输变电工程标准工艺(三)工艺标准库》(2016年版)中规定屏柜(箱)内应分别设置接地母线和等电位屏蔽母线。

在日常施工中,施工人员往往对这两根母线的作用和连接设备混淆不清,导致各种错误的产生。

本文就等电位接地网、主接地网、屏柜(箱)内接地母线和等电位屏蔽母线,以及相关装置,电缆接地连接的方式进行探讨。

1 变电站等电位接地网施工存在的问题1.1 屏柜内接地和等电位铜排设置问题部分屏柜未遵守国网要求,仅设置一根铜排,有些加装绝缘子(等电位屏蔽母线),有些未绝缘(接地母线)。

部分屏柜的屏柜门、框架、保护装置外壳以及交流电源的地线与等电位屏蔽母线相连。

个别工程甚至将屏柜(箱)接地母线和等电位屏蔽母线短接。

1.2 室内等电位接地网设置及连接个别工程将室内等电位接地网直接敷设在钢制盘柜支架和电缆支架上,未加装绝缘子。

在与屏柜内等电位屏蔽母线连接时,错误连接接地母线;连接线采用50mm 2裸铜缆,造成裸铜缆引下时与屏柜柜体及基础槽钢接触并导通。

在与主接地网连接时,未采用4根50mm 2铜缆共点接地,而错误采用两根100mm 2铜缆或1根200mm 2铜缆接地。

1.3 室外等电位网敷设及连接个别工程电缆沟内的等电位接地网铜缆在进入保护室内时未与主接地网连接,或直接连接至室内的等电位接地网,造成室内等电位接地网的多点接地。

在各户外端子箱、汇控柜处,除与箱柜内等电位屏蔽母线连接外,未与主接地网连接等。

1.4 控制电缆的电缆头接地线制作个别工程将控制电缆的屏蔽层与钢铠层短接后引出接地线,部分屏到屏的控制电缆屏蔽层仅一端接地,部分钢铠接地两端接地。

分开引出接地线,钢铠接地和屏蔽接地混接,造成接地母线和等电位屏蔽母线异常导通。

1.5 动力电缆的电缆头接地线制作个别工程将动力电缆的屏蔽层与钢铠层短接后引出接地线,部分动力电缆的屏蔽层接地线错误的与等电位接地网连接。

2 等电位接地网与相关设备的连接方式探讨2.1 等电位屏蔽母线是否应与屏体绝缘虽然在《继电保护及安全自动装置安装及验收规范》(GB/T50976—2014)(以下简称“国标50976”)第4.6.1条第1款和《关于印发《协调统一基建类和生产类标准差异条款(变电部分)》的通知》(办基建【2008】20号)第30条规定:屏柜内接地铜排可不与屏体绝缘。
