复杂砂砾岩储集体岩相特征研究与识别
复杂砂砾岩储集体岩相特征研究与识别
【摘要】复杂砂砾岩储集体，具有成因类型多样、成分复杂、岩石结构差异大、储层非均质性强及不同砂砾岩体识别难度大等显著特点。
为准确识别砂砾岩储集体，利用岩心观察描述、分析化验，在深入分析砂砾岩岩相的基础上，采用多元分析技术识别出砾岩、砂岩、粉砂岩和泥岩等主要岩相；根据不同砾岩相之间物性和岩石结构的差异，将砾岩相进一步细分为颗粒支撑砾岩、杂基支撑砾岩和混合支撑砾岩相。
砾岩、砂岩、粉砂岩和泥岩岩相之间易于区别，但砾质砂岩和砂岩、泥质粉砂岩和粉砂质泥岩有时难以有效区别，另外粗砾与中、细砾区分效果也较差，仅具一定参考性。
【关键词】砂砾岩体岩相特征岩心多元分析技术
复杂砂砾岩储集体具有4大特点：
（1）岩矿种类多、成分和结构复杂，成分为复成分，包括碳酸盐岩、石英砂岩、石英岩、泥岩及硅质岩，结构不一，有粗砾、中砾及细砾；
（2）岩石类型多，包括砾岩、砂质砾岩、砾质砂岩、含砾砂岩及砂岩；
（3）不同岩类储集空间差异大，以碳酸盐岩砾为主的砂砾岩储集空间发育砾内、砾间溶孔及微裂缝，以石英砂岩砾为主的砂砾岩储集空间发育砾内原生孔、砾内及砾间溶孔、裂缝及溶蚀孔洞；（4）砂砾岩体连片分布，且横向具可对比性，但由于总体孔隙欠发育，造成储层并非大面积连片分布，横向追踪困难，储层非均
质性极强。
针对砂砾岩储层的几大特点，经过野外踏勘，结合室内大量的岩心分析化验资料，以准确识别砂砾岩储层为切入点，深入分析砂砾岩岩相的基础上，采用多参数交会法和多元统计法划分不同的砂砾岩相，为下一步沉积相研究及储层参数模型的建立提供坚实的地质依据。
1.1 基本地质特征
根据野外勘察、岩心观察及薄片鉴定，岩石类型包括砾岩、砂岩、粉砂岩、泥岩、煤及多种过渡岩类等。
有效储集层为砾岩、砂质砾岩、含砾砂岩、砾质砂岩、粗—细砂岩及泥质砂岩。
砂砾岩储层发育于辫状河道砂砾岩储集体，砾石成分有碳酸盐岩、泥岩及硅质岩，以碳酸盐岩为主，分选中等，呈次棱角—次圆状；储集空间包括砾内及砾间溶孔、微裂缝；储层物性具低孔、低渗、非均质性极强的特征。
1.2 岩相特征
岩相是以岩石结构特征为主来反映各微相砂体形成过程的古水
动力条件。
在复杂岩性储集层中，由于岩相的不同，可以导致孔隙度和渗透率存在较大差异，渗透率可达到2个数量级。
因此，对复杂岩性储集层的岩相划分显得十分重要。
根据岩石成分、结构、构造和颗粒间的接触关系，考虑岩石物性差异，将岩石分为砾岩相、砂岩相、粉砂岩相和泥岩相。
由于不同砾岩相中物性差异很大。
因此，进一步将砾岩相细分为颗粒支撑砾岩相、杂基支撑砾岩相及混合支撑砾岩相。
颗粒支撑砾岩相：由多级颗粒支撑，砾级为中—细
砾，砾岩具显著的“二元结构”，其一为砾石，按砾石成分可分为碳酸盐岩砾、石英砾、石英砂岩砾、燧石砾、泥岩砾、粉砂岩砾；其二为砾间充填物，有粗砂、中砂、细砂、粉砂及泥质。
当砾岩的砾石成分为石英砂岩或含生屑的硅质时，砾岩段发育的砾内溶蚀孔及砾内裂缝，构成区内主要储集空间；当砾岩的砾石成分为碳酸盐岩时，裂缝较为发育。
此外，砾间充填的砂部分发育长石高岭石化溶蚀孔，亦成为该岩类的有效储集空间。
杂基支撑砾岩相：砾石的分选性差，无定向排列，砾石杂乱地随机分布，呈漂浮状分布于泥质、粉砂质杂基中，多为泥质支撑，杂基含量较多，杂基堵塞孔隙，物性差。
混合支撑砾岩相：为颗粒支撑、杂基支撑砾岩相的过渡类型，发育砾内、砾间溶孔，物性较好，成为区内有效储集岩之一。
2 多元统计岩相识别技术
2.1 主成分分析法
主成分分析的基本原理是利用坐标变换或者降维处理，消除或减少无用分量，将多种变量复合成少数几个综合变量，也即通过主成分分析，起到降维分析的作用。
首先对关键井根据上述各岩石物理相的特点选择标准层；然后通过自动分层、归一化处理、主成分分析等方法，从中提取了前2个主成分，其累计贡献率达原信息量的9 0%以上，应用这2个互不相关的主成分建立岩相划分图版。
将未知井段数据进行标准化，然后再利用图1所示的划分区域，将每个数据点代入图中的3个直线方程中，然后进行判断数据点所
处位置，进而判断出各种岩石物理相。
2.2 聚类分析法
聚类分析是按照客体在性质上或成因上的亲疏关系，对客体进行定量分类的一种多元统计分析方法。
进行聚类分析的作用是判断所选样本间的相似程度，通过计算欧氏距离来确定。
选择包括各类岩性的层段作为标准样本层，然后建立相—岩相数据库，样本层经过最优分割、分层后，再按聚类分析算法进行聚类分析。
参考文献
[1] 吴元燕，等.油气储层地质[m].北京：石油工业出版社，1996
[2] 牟中海沉积环境与多元统计综合分析法[j].西南石油学院
学报，1996。
砂砾岩体沉积旋回划分及对比方法——以济阳坳陷盐家地区沙四段上亚段为例
砂砾岩体一般为事件性沉积 ， 具有沉积速率快、
厚度大 、 岩性 差异 不 明显 、 向分 布 不稳 定 、 横 内部 结
・
油气地 质 ・
砂 砾 岩体 沉 积 旋 回划 分 及对 比方法
— —
以济 阳坳 陷 盐 家地 胜利油 田分公司 地 质科 学研究 院， 山东 东 营 ２ ７ １ ） ５ ０ ５ 摘要： 针对砂砾岩体纵 向和横 向对 比难度大、 严重制约油气勘探 的实际问题， 系统 总结建 立 了一套砂砾 岩体 沉积旋
湖相 泥岩 。扇 缘 亚 相 主要 为 厚 层 泥 岩 夹 薄 层 粉 砂 岩 、 细砂岩 。 粉
洪水 携带 大量粗 碎 屑物 质 沿 古 冲 沟入 湖 ， 断 层下 在 降盘 广泛发 育近 岸水 下扇 砂 砾 岩体 Ｊ 。这 种 砂砾 岩体 与湖相 烃源 岩 呈指 状 接 触 ， 断 陷湖 盆 陡坡 带 是
层对比的砂 砾岩体旋 回划分对 比方 法。该方法成功应用于济阳坳陷盐家地 区沙 四段上亚段 ， 将其划分 为 ８个 中期 旋 回， 并通过井 间地层对比建立 了等时地 层格 架， 有利地指 导 了该 区的油 气勘探。 关键词 ： 砂砾岩体 ； 回划分模 式； 旋 时频分析 ； 曲线重构； 四段上亚段； 沙 盐家地 区； 济阳坳 陷
相 。通 过岩 心观察 分析 ， 岸水 下 扇扇 根 主要 近 发育 主水道 微相 ， 以大 套块状 杂基 支撑 砾岩 为特征 ， 沉积 物杂乱 堆积 ， 砾石 多呈棱 角状 ， 具有 重力 流近源 快速 堆积 的特点 ， 且多 期连续 叠置 ， 期次 间常 缺乏正 常湖 相泥岩 沉积 。扇 中主要 发育辫 状水 道 和水 道 间
砂砾岩体储层岩石物理特征研究
理 特 征 是 开展 有 效储 层 预 测 的 重要 基 础 资料 ，本 文 选取 了 东营 凹 陷四 口井 的４ ６ 块样 品 ，针 对 不 同岩 性 的岩 石 进行 了岩 石 物 理 参 数 的 测试 分析 。 分析 认 为在 特 定 的 双岩 石 分布 在 不 同的 区域 ，对 于碎 屑 岩 ，样 品 颗 粒越 细 ，速度 也 越 低 双参 数 空 间识 别 岩 性 的 效果 优 于 单一 参 数 ，传 统 使 用 的单 参 数ｖ ｐ ／ ｖ ｓ 或Ｐ Ｒ也 可 以作 为 岩 性识 ３ １ ｊ 标 准之 一 以上 测试 分析 结 果为 砂砾 岩体 有 效储 层预 测奠 定 了基 础 。
关 键 词 砂 砾 岩体 纵 波速 度 横 波速 度 流体 替换 岩 石物 理 参数
利 用地 震 资 料 进 行 储 层 预 测 和 流体 识 别 一 直 是地 球 物 理 勘
力也随 之 增加 ，即不 同的深 度 ， 目的层 声 波波 速 不 同 。根据 实验
探研究热点之一。地震技术识别有效储层的关键是因孔隙度变化
贯穿于有效储层预测和流体检测的各个环节。本文选取 了东营凹
陷的４ １ ２ １ 井 （ Ｆ Ｓ １ ，Ｆ Ｓ ２ ，Ｘ Ｌ Ｓ １ ，Ｙ ２ ２ ２），共 采集 了４ ６ 块 岩 心 样
的增加引起的孔隙闭合效应很微弱，因此岩石波速随压力增大变
化 的幅 度变 小 。
３ 不 同岩 性 岩石 物 理参 数特 征
资料 ，也是 近 年来 储层 研究 的 重要 领 域 。 储层岩石物理特征的分析研究是识别岩性和流体的基础 ，
从图２ 可以看出，声波速度 （ 包括纵波速度和横波速度 ）的
变 化 特 征是 从 低 压段 的非 线性 逐 步 过 渡到 高 压段 的 （ 近似） 线性 。 这 种现 象产 生的 原 因是 ，在 压 力值 相 对较 小 的压 力段 ，压 力增 加 引起 的孔 隙 闭合 效 应显 著 ，因此岩 石 的 波速 随压 力增 大 而增 加 较 怏 。而 在压 力相 对 高 的压 力段 ，由于 岩 石的 孔隙 基 本 闭合 ，压 力
长岭断陷深层火山岩储层特征描述
长岭断陷深层火山岩储层特征描述Ξ陈志良1,林小云1,2,刘 建1,2(1.长江大学地球科学学院;2.油气资源与勘探技术教育部重点实验室湖北荆州 434023) 摘 要:综合应用岩心、测井、地震资料,对长岭断陷火山岩储层特征进行了细致研究。
通过研究,基本查明该地区的火山岩岩石类型、岩相分布状况、储集空间特征,同时分析了影响储层物性的多种因素,为下一步火山岩油气勘探提供了依据。
关键词:长岭断陷;火山岩;岩相;储集层 长岭断陷位于松辽盆地南部中央坳陷区,总面积为8000k m 2(图1)。
其深层主要是指登娄库组(K1d )、营城组(K1yc )、沙河子组(K1sh )和火石岭组(K1h ),断陷层埋藏深度一般在2000～4000m 左右。
断陷次一级构造单元呈近南北向带状分布和断凹、低凸相间排列的构造格局。
断凹带的断陷层系地层一般发育较全,厚度较大,最厚可达6000m ,最薄也有近1000m ;断凸带的断陷层发育不全,登娄库组、营城组、沙河子组和火石岭组都有不同程度的缺失,并发育较厚的火山岩。
由于火山岩储层的研究起步较晚,对火山岩储层研究还没有形成统一的研究模式因此,在长岭断陷深层火山岩储层特征研究过程中,借鉴了沉积岩的储层研究方法,并将该方法和火山岩地质特征相结合,形成了一定的研究模式,并在此基础上取得了如下几方面的认识〔1〕。
图1 长岭断陷区域位置图1 火山岩发育特征及其分布规律1.1 岩石类型长岭断陷共有近10口井钻遇火山岩,从喷发岩到浅层侵入岩、从基性喷发岩到酸性喷发岩均有发育(表1)。
从钻探情况将研究区火山岩归结为表1中十一种类型,已钻遇的熔岩类火山岩有玄武岩、安山岩、流纹岩、英安岩,代表基性喷出岩的玄武岩最发育,其次为代表中性喷出岩的安山岩,流纹岩,英安岩次之,流纹岩和英安岩都属于酸性喷出岩;火山碎屑岩类主要有凝灰岩;侵入岩类有基性的辉绿岩,和酸性的斜长花岗岩和花岗碎斑岩;火山沉积岩类主要为沉凝灰岩、沉火山角砾岩、凝灰质泥岩〔2〕。
廊固凹陷沙四上亚段储层成岩相及其测井识别
廊固凹陷沙四上亚段储层成岩相及其测井识别操应长;葸克来;赵贤正;金凤鸣;周磊;苏芮;董雄英;李梦瑶;杨春宇【摘要】运用岩心观察、薄片鉴定、图像分析及流体包裹体分析等技术手段,对廊固凹陷沙四上亚段储层成岩作用类型进行研究,建立储层成岩作用演化序列.在此基础上重新探讨成岩相的分类命名方案,以成岩作用演化序列为约束,在廊固凹陷沙四上亚段储层中划分4类典型的成岩相组合类型.利用自然伽马、电阻率及声波时差测井曲线特征,采用Fisher典型判别分析确定各成岩相组合类型的定量判别函数,并建立测井参数交会图版.采用铸体薄片鉴定与测井识别相结合的手段,在对典型井段储层成岩体系进行精细分析的基础上,结合沉积相研究,分析廊固凹陷沙四上亚段储层沉积—成岩相组合平面分布规律.研究结果表明,Ⅰ类成岩相组合主要分布于旧州—固安构造带近岸水下扇扇根及部分扇中沉积环境,Ⅱ类成岩相组合主要分布在河西务构造带北部区块辫状河三角洲及旧州—固安构造带近岸水下扇扇缘沉积环境,Ⅲ类成岩相组合类型主要分布在河西务构造带中南部区块辫状河三角洲沉积环境中,Ⅳ类成岩相组合类型主要分布在河西务构造带南部以及柳泉—曹家务构造带南部辫状河三角洲沉积环境中.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2015(046)011【总页数】12页(P4183-4194)【关键词】成岩相;分类命名;测井识别;廊固凹陷【作者】操应长;葸克来;赵贤正;金凤鸣;周磊;苏芮;董雄英;李梦瑶;杨春宇【作者单位】中国石油大学(华东)地球科学与技术学院,山东青岛,266580;中国石油大学(华东)地球科学与技术学院,山东青岛,266580;中国石油华北油田公司,河北任丘,062552;中国石油华北油田公司,河北任丘,062552;中国石油大学(华东)地球科学与技术学院,山东青岛,266580;中国石油华北油田公司,河北任丘,062552;中国石油华北油田公司,河北任丘,062552;中国石油大学(华东)地球科学与技术学院,山东青岛,266580;中国石油大庆油田有限公司,黑龙江大庆,163453【正文语种】中文【中图分类】TE122.2目前，廊固凹陷已经全面进入了中深层地层、岩性等隐蔽油气藏勘探阶段，并成了“增储上产”的主要勘探方向[1−2]。
致密砂岩储层成岩相特征分析及测井识别

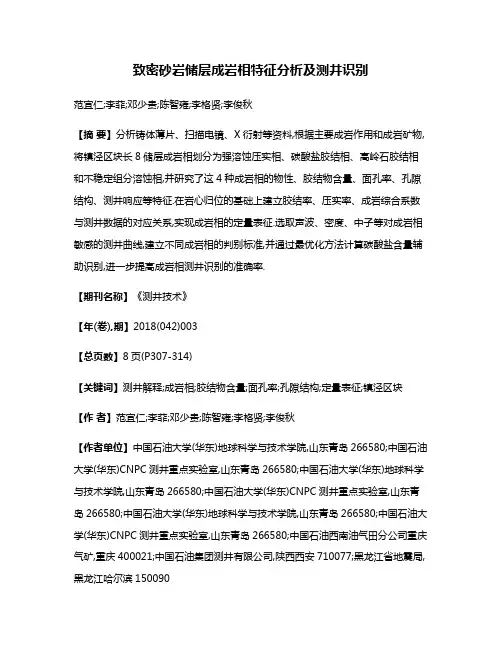

致密砂岩储层成岩相特征分析及测井识别范宜仁;李菲;邓少贵;陈智雍;李格贤;李俊秋【摘要】分析铸体薄片、扫描电镜、X衍射等资料,根据主要成岩作用和成岩矿物,将镇泾区块长8储层成岩相划分为强溶蚀压实相、碳酸盐胶结相、高岭石胶结相和不稳定组分溶蚀相,并研究了这4种成岩相的物性、胶结物含量、面孔率、孔隙结构、测井响应等特征.在岩心归位的基础上建立胶结率、压实率、成岩综合系数与测井数据的对应关系,实现成岩相的定量表征.选取声波、密度、中子等对成岩相敏感的测井曲线,建立不同成岩相的判别标准,并通过最优化方法计算碳酸盐含量辅助识别,进一步提高成岩相测井识别的准确率.【期刊名称】《测井技术》【年(卷),期】2018(042)003【总页数】8页(P307-314)【关键词】测井解释;成岩相;胶结物含量;面孔率;孔隙结构;定量表征;镇泾区块【作者】范宜仁;李菲;邓少贵;陈智雍;李格贤;李俊秋【作者单位】中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)CNPC测井重点实验室,山东青岛266580;中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)CNPC测井重点实验室,山东青岛266580;中国石油大学(华东)地球科学与技术学院,山东青岛266580;中国石油大学(华东)CNPC测井重点实验室,山东青岛266580;中国石油西南油气田分公司重庆气矿,重庆400021;中国石油集团测井有限公司,陕西西安710077;黑龙江省地震局,黑龙江哈尔滨150090【正文语种】中文【中图分类】P631.80 引言沉积岩是沉积物经过沉积和成岩作用形成,砂体的空间分布和储集层的初始物性由沉积作用决定,而储层经历的成岩演化控制物性的变化,因此成岩作用成为影响储集性能和导致储层非均质性的主控因素之一[1-3]。
