Tribon快捷键说明

合集下载

TRIBON建模-出图-套料完整版中文)

TRIBON建模-出图-套料完整版中文)

5.3.2 分段、总段或合拢装配阶段安装的零件的代码: 〈零件代码〉=〈零件名称代码〉〈位置特征〉-〈序号〉〈流向〉 5.3.2.1 零件名称代码和位置特征代码见表4。
5.3.2.2 序号由数字组成,按自然数的顺序。流向代码由一位字母组成,表示零件的去向 (装配工位),按表3。 5.3.2.3 零件表的编制按QJ/BH04.100.50-2001。 5.4 通用部件代码 5.4.1 通用部件在详细设计后,全船统一编码。通用部件编码分三级,见图3。一般来 说,船舶工程号代码和分段代码在生产设计图中可不予标出。 〈船舶工程号代码〉-〈分段代码〉-〈通用部件代码〉 图3.通用部件编码框架图
常用工具,删除标注尺寸
常用工具,删除板材、型材编 号
从此处,将TRIBON的常用工具拖至桌面
相对应
使用这个工具可以测量船体 各个剖面中的BL,CL,X,Y,Z 的数据
此处工具类似于 AutoCAD的操作
TRIBON平面建模主控窗口
激活板架
Skip步保 存直接退 出
creat
保存并退出
Edit编辑
5.4.2 通用部件代码构成:〈通用部件代码〉=〈Z〉〈部件名称代码〉〈序号〉 5.4.2.1 第1位代码为字母Z,表示该部件为通用部件。 5.4.2.2 第2位名称代码,按表2。 5.4.2.3 第3位序号,按自然数的顺序。 5.4.3 组成通用部件的零件的编码按5.3.1中的规定。 6 示例 例1 编码 801C811C-PD1-T241-1PS 涵义 811C分段中组件PD1(尾楼甲板)上FR24位置处的强横梁T241所属的零 件1PS。 去向 1PS中的流向代码PS表示该零件下料(加工)后送到结构件工位组装成T241后, 再将T241送到平台工位组成PD1,最后将PD1送到分段制作工位组成811C分段。 注:分段号用 框出,意为在编码时可不予标出,下同。 例2 编码 321P-IS1-1SA 涵义 321P分段中组件IS1(纵舱壁)所属的零件1SA。 去向 1SA中的流向代码SA表示该零件下料后直接送到平台工位组成IS1,再将IS1送 到分段制作工位组成321P分段。 例3 编码 421S-E1-1PE 涵义 421S分段中船台散装部件E1所属的一个零件1P。 去向 1PE中的流向代码PE表示该零件下料(加工)后被送到结构件工位组装成E1,再 将E1直接送到船台工位,在合拢后安装。

tribon使用技巧

tribon使用技巧

tribon使用技巧专贴1.M2 快捷方式:右击Tribon M2、打开、向上、发送到桌面快捷方式。

程序说明:Bin\applications.xml2.Databank:Tools→Find objects 另开窗口、Databank: 可输入带路径的文件Object改名时可用通配符,如:SP*→WL*Sa004.exe>6(arc-copy)也可以复制,保留原object时间。

3.Splitting Background: 文件路径:SB_SHIPDA TA 扩展名:dat 结果:pipesp10_<jn>.lst 及pipesp11_<jn>.lst。

Ready及Splitting Background命令运行成功都会自动生成或更新零件图。

SBP_MODEL_DEF:def\sp303.def SBP_SPLIT_DEF:def\sp600.def显示四个视图:(sp303及sp600加入POS_NO=ISOVIEW、FIXED_COORD_SYSTEM = ON ?)4.assign default file to SB_SUPPORT_DEF as modelling default,example:!SB_SUPPORT_DEF K:\M2Project\std\def\support.defassign default file to SB_SUPPORT1_DEF as sketch default, example:!SB_SUPPORT_DEF1 K:\M2Project\std\def\sketch.def5.标准:SBF_DB_FSTD(fstrstd),SBE_GENCMPDB(gcdb),SBE_GENVOLDB(genvols),SBD_STD(std)(.dat、.eob、.idx、.lck)6.Drafting→Volume→生成Drafting→Tools→V olume→Create Unit:Object 转为V olume。

tribon 快捷键

tribon 快捷键

-----捕捉点(右键)----右键+A 圆心点右键+C 任意点右键+D 离某一元素指定距离的点右键+E 现有的点右键+I 交点右键+K 输入指定点右键+M 中点右键+N 端点右键+R 最近点右键+S 符号插入点-----F-----F1 帮助F2 创建F3 修改F4 退出F5 保存F6 运行F7 查看SCH信息(不可修改)F8 查看SCH信息(可修改)F9 创建视图F10 调取子图F11 另存为F12 保存-----Ctrl----Ctrl+A 全部显示Ctrl+E 返回上一次显示Ctrl+W 指向/显示某一点Ctrl+R 重新生成Ctrl+I 局部放大显示(Z)Ctrl+U 局部显示缩小Ctrl+D 查看板架信息Ctrl+O 打开Ctrl+N 新建Ctrl+M 调取模型-----Alt+A-----Alt+A+C 标注不规则开孔Alt+A+G 绘制断缝线Alt+A+H+H 标注规则开孔Alt+A+H+P 标注零件号Alt+A+L 插入云线Alt+A+O 插入标尺----- Alt+D----Alt+D+A 角度标注Alt+D+C 曲线标注Alt+D+D 量距离Alt+D+L 线性标注Alt+D+I 直径标注Alt+D+R 半径标注Alt+D+E 面积标注Alt+D+3+D+L 标注船体坐标系Alt+D+3+W 测量重量重心---- Alt+E----Alt+E+D+A 根据区域删除Alt+E+D+L 根据图层删除Alt+E+D+C 删除构造线Alt+E+D+D 删除尺寸Alt+E+D+E 删除某一区域的图案填充Alt+E+D+G 删除线、文字、云线Alt+E+D+H 删除图案填充Alt+E+D+I 删除多行文字Alt+E+D+P 删除零件号Alt+E+D+U 删除云线Alt+E+D+Y 删除符号Alt+E+D+T 删除单行文字Alt+E+T 修改文字内容----Alt+F----Alt+F+E+T 导成CAD格式---- Alt+I----Alt+I+M 调出模型(同Ctrl+M)Alt+I+P 绘制点Alt+I+L 绘制直线Alt+I+A 绘制圆弧(三点做圆弧)Alt+I+O 绘制多段线Alt+I+S 绘制样条曲线Alt+I+C 绘制椭圆Alt+I+G 绘制矩形Alt+I+Q 绘制正方形Alt+I+V 偏移Alt+I+E 倒角Alt+I+H 图案填充Alt+I+C+C 构造线Alt+I+T 单行文字Alt+I+I 多行文字Alt+I+Underline 文字下划线Alt+I+Y 插入符号Alt+I+U 插入图层---- Alt+M----Alt+M+A 合并多段线(Chain)Alt+M+N 分解多段线Alt+M+O 修改标注Alt+M+U 修改云线Alt+M+I 改变线条线型Alt+M+S+1 拉伸、缩短Alt+M+M+T 移动文字Alt+M+M+Y 移动插入的符号Alt+M+M+R 移动拉出的零件号Alt+M+C+T 复制文字Alt+M+C+Y 复制符号Alt+M+C+G 复制线(也可用于阵列)Alt+M+C+U 复制图层(也可用于阵列)Alt+M+F+U 移动图层Alt+M+T+E 修剪和延伸Alt+M+T+L 按指定长度延伸Alt+M+T+G 打断Alt+M+T+F 倒角Alt+M+T+C 剪切某一区域Alt+M+F+G 移动线条Alt+M+P+T 编辑文字属性Alt+M+P+Y 设置符号属性---- Alt+P----Alt+P+M+C 激活/创建板架(F2)Alt+P+M+M 修改板架(F3)Alt+P+M+V 将整体建的型材分离成个体Alt+P+M+S 将型材间断Alt+P+M+D 删除板架或板架上的某个构件Alt+P+P+C 复制板架Alt+P+P+M 移动板架Alt+P+P+N 板架重命名Alt+P+P+P 劈开板架Alt+P+P+D 彻底删除板架(慎用)Alt+P+H+I 插入SCH文件Alt+P+H+E 激活板架并可编辑SCH文件(F8)Alt+P+E+N 编辑新的SCH文件Alt+P+E+O 打开SCH文件(F7)Alt+P+V+C 调出剖面(F9)Alt+P+V+D 两点剖面(F10)Alt+P+V+R 刷新剖面(F11)Alt+P+V+R+F11 刷新所有剖面Alt+P+V+M 修改剖面信息/扩大剖面边界Alt+P+V+S 选择剖面Alt+P+V+P 选择剖面的显示内容Alt+P+N+P 选择零件命名的范围Alt+P+N+A 自动命名Alt+P+S+A 激活板架Alt+P+S+S 保存板架(F5)---- Alt+R----Alt+R+C 设定线条颜色Alt+R+I 线型管理器Alt+R+H 图案填充样式Alt+R+D 查看参数设置---- Alt+T----Alt+T+U+S 将某一剖面另存为单独图层Alt+T+M+P 将模型消隐Alt+T+I+P 改变模型视角Alt+T+Q+M 查看板架信息(Ctrl+D)Alt+T+P 相关设置(改变背景颜色等)---- Alt+V----Alt+V+V 零件分离时查看零件分离进度Alt+V+T 显示工具条Alt+V+R 重新生成(Ctrl+R)Alt+V+Z+I 局部放大显示(Ctrl+I)Alt+V+Z+O 局部缩小显示(Ctrl+U)Alt+V+Z+A 全部显示(Ctrl+A)Alt+V+Z+P 返回上一次显示(Ctrl+E)Alt+V+Z+U 根据图层缩放显示Alt+V+Z+B 显示放大两倍Alt+V+Z+H 显示缩小两倍Alt+V+P 指向某一点、显示某一点(Ctrl+W)Alt+V+G+V 栅格Alt+V+M 隐藏---- Alt+W----Alt+W+N 新的视图(相当于局部放大)Alt+W+W 新的视口(多视口)Alt+W+S 全屏观察模型Alt+W+D 浮动窗口观察模型。

Tribon快捷键说明

Tribon快捷键说明
2 开发原理及过程
Tribon MX 各基于 Dratfing 的应用模块在启动时,系统通过 Vitesse 程序接口读取存放在环 境变量 SBB_TRIGDIR 所指向目录的初始化文件 trig_draft_init.py 以加载用户自定义操作界面。 因此开发的主要工作就是按照用户需要编写初始化文件,并定义环境变量 SBB_TRIGDIR。 2.1 Vitesse 程序简介
路径:Modify → Copy → Symbol 4:改变符号的属性
路径:Modify → Properties → Symbol 5:删除符号
路径:Edit → Delete → Symbol
○8 :
12 3 1:可以移动图面上的任何东西
路径:Edit → Transform → Geometry 2:可以复制任何东西
○1 :
1 2 3 4 5 6 7 8 9 10 11
1: 新建立一张套料版图 路径:Nesting → Nest job → New
2:打开旧的套料图纸 路径:Nesting → Nest job → Open
3:保存现在打开的套料图纸 路径:Nesting → Nest job → Save
4:图纸另存为 路径:Nesting → Nest job → Rename
7:改变颜色 路径:Modify → Colour
8:改变线型 路径:Modify → Line Type
9:倒角 1 路径:Modify → Trim → Fillet 倒角的样式有以下三种,根据需要选择:
例如:
10:倒角 2 路径:Insert → Fillet 倒角的样式有以下三种,根据需要选择:
○5 :
1 234 5 678 9

自己总结TRIBON M3使用常见问题

自己总结TRIBON M3使用常见问题

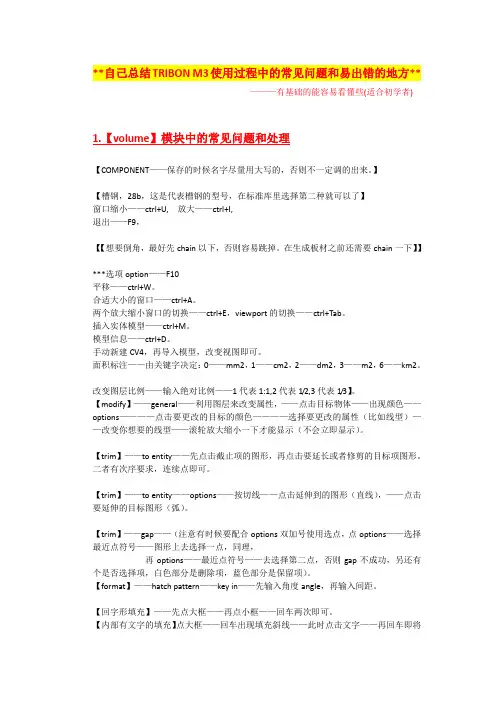

**自己总结TRIBON M3使用过程中的常见问题和易出错的地方**———有基础的能容易看懂些(适合初学者) 1.【volume】模块中的常见问题和处理【COMPONENT——保存的时候名字尽量用大写的,否则不一定调的出来。

】【槽钢,28b,这是代表槽钢的型号,在标准库里选择第二种就可以了】窗口缩小——ctrl+U, 放大——ctrl+I,退出——F9,【【想要倒角,最好先chain以下,否则容易跳掉。

在生成板材之前还需要chain一下】】***选项option——F10平移——ctrl+W。

合适大小的窗口——ctrl+A。

两个放大缩小窗口的切换——ctrl+E,viewport的切换——ctrl+Tab。

插入实体模型——ctrl+M。

模型信息——ctrl+D。

手动新建CV4,再导入模型,改变视图即可。

面积标注——由关键字决定:0——mm2,1——cm2,2——dm2,3——m2,6——km2。

改变图层比例——输入绝对比例——1代表1:1,2代表1/2,3代表1/3】。

【modify】——general——利用图层来改变属性,——点击目标物体——出现颜色——options————点击要更改的目标的颜色————选择要更改的属性(比如线型)——改变你想要的线型——滚轮放大缩小一下才能显示(不会立即显示)。

【trim】——to entity——先点击截止项的图形,再点击要延长或者修剪的目标项图形。

二者有次序要求,连续点即可。

【trim】——to entity——options——按切线——点击延伸到的图形(直线),——点击要延伸的目标图形(弧)。

【trim】——gap——(注意有时候要配合options双加号使用选点,点options——选择最近点符号——图形上去选择一点,同理,再options——最近点符号——去选择第二点,否则gap不成功,另还有个是否选择项,白色部分是删除项,蓝色部分是保留项)。

Tribon M3 学习资料1

Tribon M3 学习资料1

•能够展开外板及加强材以检查制造加工的适应性。 •能够将外板及加强材组合到一起形成曲面板架。
曲面建模的用途:
• 可以定义船体曲面的纵缝及横缝,并可以对每块板进 行 快速的展开。以检查展开的尺寸及加工所需的辊压 线。
展开板的视图 生成横缝及纵缝
•可以定义外板加强材,如纵骨及横向结构,也可以 快速地对每根型材进行展开以检查展开的长度及加工 所需的逆直线。
指示要被删除的板架。按照OC钮。
2.如何删除一组板架: 执行命令Planar Panel Delete
当系统提示指示板架时,不指示板架,按Option钮。 输入相应的板架名,支持统配符。
执行删除操作时,应小心。
定义新板架的步骤: 1. 首先在想创建板架的位置,剖切一个视图。 2. 启动功能Planar-Model-Create,系统提示指示板架,不指 示板架。按OC钮。 3. 从对话框中,选panel ,为新板架命名、定义板架的位置 及所属分段等其他信息。 4. 定义板架边界。
曲面建模Curved Hull Modelling
曲面建模是TRIBON系统的一部分,主要用于船体外 板及加强材的建模,从这个模型中,可以提取多种生 产信息,其中包括外板及加强材的展开。 目标:
•熟悉曲面建模的图形用户界面。
•理解TRIBON曲面建模的概念。 •能够创建纵缝及横缝。 •能够创建纵骨及肋骨。 •能够在外板展开图及肋骨型线图上工作。
生产程序接口(PPI): 从数据库中提取信息可以分为三步: 1. 选择目标。 2. 启动并进行相应的工作。 3. 输出并检查结果。 针对以上三步,PPI接口由三部分组成: 1. 通用选择工具。
2. 调用生产及报告功能的工具。
3. 图形结果的表示。

tribon

tribon


图层处理:
删除 图层
移 动 图 层
复制 图层
分离 图层 合并 图层
图层选框 注意这个和“lock”工具栏一 样,只有你对工具栏有操 作时,他才会高亮,其中 1,2,3,4表示这个图层 中的范围。

标注

各个工具栏的作用


调用工具栏: tools →preferences →toolbars →点击右 边的All键→ok 直线 Geometry(绘图)Leabharlann 折线 曲线偏移 圆
椭圆
长方形
捕捉对象工具栏
任一点 中点
直线上的点
端点
交点
圆心
锁定正交

点击绘图工具栏中的“直线”操作 ,选择 两点画线,捕捉对象中选择“任意点”, 这时如果你想画出竖直或水平的线条,千 万注意此时的“lock”工具栏是高亮的,平 时它是灰暗的,只要点击它,再在你要画 线的地方点击即可得出你想要的 线条
Tribon m3
1打开tribon
m3文件和保存文件 2解释各个工具栏的作用 学会基本的操作。
打开和保存文件
打开tribon软件 开始→所有程序→tribon m3 →planar hull → 进入界面。 打开tribon的文件: file →open →点击open drawing对话框下的list →在列表中选择你想打开的文件 也可以使用快捷键:Ctrl+O 保存文件: file →save as →在对话框中输入你要为文件命的 名字(注意文件名必须为英文字母或数字) 也可以使用快捷键:Ctrl+S

自己总结tribonm3使用常见问题

自己总结tribonm3使用常见问题

**自己总结TRIBON M3使用过程中的常见问题和易出错的地方** ———有基础的能容易看懂些(适合初学者)1.【volume】模块中的常见问题和处理【COMPONENT——保存的时候名字尽量用大写的,否则不一定调的出来。

】【槽钢,28b,这是代表槽钢的型号,在标准库里选择第二种就可以了】窗口缩小——ctrl+U, 放大——ctrl+I,退出——F9,【【想要倒角,最好先chain以下,否则容易跳掉。

在生成板材之前还需要chain 一下】】***选项option——F10平移——ctrl+W。

合适大小的窗口——ctrl+A。

两个放大缩小窗口的切换——ctrl+E,viewport的切换——ctrl+Tab。

插入实体模型——ctrl+M。

模型信息——ctrl+D。

手动新建CV4,再导入模型,改变视图即可。

面积标注——由关键字决定:0——mm2,1——cm2,2——dm2,3——m2,6——km2。

改变图层比例——输入绝对比例——1代表1:1,2代表1/2,3代表1/3】。

【modify】——general——利用图层来改变属性,——点击目标物体——出现颜色——options————点击要更改的目标的颜色————选择要更改的属性(比如线型)——改变你想要的线型——滚轮放大缩小一下才能显示(不会立即显示)。

【trim】——to entity——先点击截止项的图形,再点击要延长或者修剪的目标项图形。

二者有次序要求,连续点即可。

【trim】——to entity——options——按切线——点击延伸到的图形(直线),——点击要延伸的目标图形(弧)。

【trim】——gap——(注意有时候要配合options双加号使用选点,点options ——选择最近点符号——图形上去选择一点,同理,再options——最近点符号——去选择第二点,否则gap不成功,另还有个是否选择项,白色部分是删除项,蓝色部分是保留项)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

○5 :
1 234 5 678 9
10
1:确定(O 键或回车键) 路径:Zap → Operation Complete
2:结束(Q 键) 路径:Zap → Quit
3:取消(R 键或 ESC) 路径:Zap → Cancel
4:属性 ( P 键) 路径:Zap → Options
5:全部 (A 键) 路径:Zap → All
2 开发原理及过程
Tribon MX 各基于 Dratfing 的应用模块在启动时,系统通过 Vitesse 程序接口读取存放在环 境变量 SBB_TRIGDIR 所指向目录的初始化文件 trig_draft_init.py 以加载用户自定义操作界面。 因此开发的主要工作就是按照用户需要编写初始化文件,并定义环境变量 SBB_TRIGDIR。 2.1 Vitesse 程序简介
3:加过桥 路径:Nesting → Nesting tools → Start → Bridge (牵涉的内容过多,另讲)
4:交换切割点 路径:Nesting → Nesting tools → Start → Move
5:查看零件是否超出所使用钢板的范围 路径:Nesting → Shop dwg I/O → Overlap check (如果有零件显示为红色,请检查零件与钢板边缘的距离)
这些快捷键是系统管理人 员根据工作者要求来进行设置 的,Tribon 原没有此功能,各个 公司也有不同
相当重要
○6 :
123
1:删除尺寸标注 路径:Edit → Delete → Dimension
2:改变标注位置与格式 路径:Modify → Dimension 点击之后出现下列对话框:
Ⅰ:Move → 移动标注尺寸 Ⅱ:Slant → 使标注尺寸的倾斜显示,例:
7:改变颜色 路径:Modify → Colour
8:改变线型 路径:Modify → Line Type
9:倒角 1 路径:Modify → Trim → Fillet 倒角的样式有以下三种,根据需要选择:
例如:
10:倒角 2 路径:Insert → Fillet 倒角的样式有以下三种,根据需要选择:
路径:Tools → Subpicture → Current 2:移动图片
路径:Modify → Transform → Subpicture 3:拷贝图片 4:删除图片
路径:Edit → Delete → Subpicture 5:分开图片
路径:Tools → Subpicture → Split 6:合并图片
路径:Modify → Copy → Geometry 3:可以删除任何东西
路径:Edit → Delete → Geometry
○9 :
12 345 1:加入下划线
路径:Insert → Underline 2:加入图片
路径:Insert → Subpicture 3:加入零件
路径:Insert → Plate Part 4:加入图框
路径:Tools → Subpicture → Regroup
○12 :
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
1:Log Viewer (牵涉内容较多,另行介绍) 路径:View → Log Viewer
2:删除某个指定区域内的内容(这个区域由操作者自己决定) 路径:Edit → Delete → By Area
路径:Insert → Drawing Form ( 熔盛的图框名字为 NRS* 然后选择相对应的图框 )
5:输入多行文字 路径:Insert → Text,multi-line
○10 :
1 2345 6 1:加入文字 (英文字体格式一般为 TBISOFont101 )
路径:Insert → Text,single-line 2:修改文字
3:通过 2 点移动 4:通过输入文字,对所选图层进行旋转 5:通过 2 点对所选图层进行旋转
15 16
6:使所选图层,按逆时针方向旋转 45 度 7:使所选图层,按逆时针方向旋转 90 度 8:使所选图层,按逆时针方向旋转 180 度 9:使所选图层,按顺时针方向旋转 90 度 10:对所选图层,左右镜象 11:对所选图层,上下镜象 12:使所选图层按所给线段镜象 13:平行于所参照的线段 14:选择参照物 15:垂直移动 16:水平移动
6:改变起割点的顺序 路径:Nesting → Nesting tools → Start → Sequence
○4 :
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1:改变图框比例 路径:(没找着……·#¥#%—*……%¥#!·##¥%%……)
2:通过所给数值对图层进行移动 例:向右移动 100 的位置 100 + 空格 + R ( Right 英文缩写) 其他类型以此类推
Tribon MX 系统用户界面开发
摘 要:本文主要讲述了 Tribon MX 系统用户界面开发的原理、过程及其在船体设计中的应 用。
关键词:计算机应用 Tribon 系统 Vitesse M1、M2、M3)系统操作界面及其命令的输入方式主要有三种:Menu (菜单栏)、Tool bar(工具条)及 Accelerator(快捷键),三种方式各有优缺点。就船体应用的 各模块(有 Drafting、Planar Hull 和 Curved Hull)而言,工具条和快捷键的操作相对较为便捷。 但 Tribon 系统本身提供的这两类快捷方式不够完善:有些常用的命令并没有提供快捷方式,如 Dimension_ Distance to plane leader;而有些命令虽然设置了快捷键,但是实际操作起来并不“快 捷”,如 Zoom in 命令的快捷键 Ctrl+I,笔者用的时候要左右手同时用上,很不方便。针对这种 情况,笔者借助 Tribon MX 系统的 Vitesse 程序接口开发了一些船体建模和绘图常用命令的工具 条和快捷键;并对系统原有的工具条和快捷键进行了优化,删除了一些使用率偏低的命令的快 捷方式。
例如:
11:截断(或延伸) 路径:Modify → Trim → To Entity
12:一分为二 13:移动一个范围内的东西
(使用方法问高手)
14:使多个有连接的线段连接成为一条 15:断开多段线 16:云线(醒目标注) 17:删除云线
○13 :
1234 5 6 1:标注 2:测量圆的半径 3:测量圆的直径 4:测量角度 5:测量曲线的长度 6:测量两点之间的距离
1:加起割点 路径:Nesting → Nesting tools → Start → Burn (制作切割数据的时候,我们一般选用 single 根据相关规定对板内需要加切割点的 地方进行相关操作,前涉到的内容比较多,请询问相关高手)
2:加零件划线 路径:Nesting → Nesting tools → Start → Mark (一般选用 All mark , 对于个别需要特殊加工的零件,划线应手动 single 加进去)
3:自动添加起割点 路径:Nesting → Nesting tools → Start → Automatic
4:增加零件 路径:Nesting → Nesting parts → Nest 出现对话框,然后点击 By name (零件名请根据建模者提供的零件表来进行操作)
5:查看零件信息 路径:Nesting → Shop drawing information → Production information 出现一个对话框:(这里我们只说几个重要的选项)
3:增加阴影 路径:Insert → Hatch Pattern
4:选择阴影格式 路径:Format → Hatch Pattern
5:删除阴影 路径:Edit → Delete → Hatch Pattern
6:使阴影内的文字不被阴影所覆盖 路径:Edit → Delete → Hatch Pattern Island
路径:Edit → Text 3:移动文字
路径:Modify → Move → Text 4:拷贝文字
路径:Modify → Copy → Text 5:修改文字信息
路径:Modify → Properties → Text 6:删除文字
路径:Edit → Delete → Text
○11 :
12 3456 1:选择图层
6:刷新 (T 键) 路径:View → Repaint
7:自动回到主画面 (S 键) 路径:View → Zoom → Auto
8:放大(Z 键) 路径:View → Zoom → In
9:缩小 ( D 键) 路径:View → Zoom → Out
10:移动窗口 (W 键) 路径:View → Pan
6:移动零件 路径:Nesting → Nesting parts → Transform
7:更换零件 路径:Nesting → Nesting parts → Move part
8:删除过桥 路径:Nesting → Delete → Bridge
9:删除起割点 路径:Nesting → Delete → Start
5:改变钢板的规格,材质,和是否对称套料(对称与不对称变换方法请来问,比较复杂) 路径:Nesting → Nesting parts → Exchange → Rawplate
改变钢板大小选择 2:By dimensions 系统会弹出下面的对话框:
注:一定要根据订货清单或船厂提供的钢板规格进行修改
○14 :
1234 1:点 2:线段 3:圆 4:多段线 5:椭圆 6:曲线 7:多种矩形 8:正方形 9:功能另外介绍 10:平行线
567
