给排水设计中水泵房设置的几点注意事项
水泵房安装需要注意什么
水泵房安装需要注意什么水泵房的安装非常重要，因为它直接关系到水系统的正常运行和供水的可靠性。
在安装水泵房时，需要注意以下几个方面：1. 地基选择和处理：水泵房需要安置在坚固的地基上，以确保其稳定性和安全性。
在选择地基时，应尽量避免软弱的土壤或有较大沉降风险的地段。
必要时可以采取土方回填、夯实或桩基加固等方式，以增强地基的承载能力。
2. 建筑设计和布局：水泵房建筑应符合相关的建筑规范和要求。
建筑布局需要考虑进出水管道的疏通和维修，以及设备的安装和使用空间。
此外，水泵房的建筑物应具有良好的防水性能，以避免地下水渗透或漏水的问题。
3. 设备选型和安装：水泵房的设备选型要符合实际需求和设计要求，包括水泵、控制系统、阀门、管道等。
设备的安装应严格按照产品说明书和相关标准进行，确保设备的稳定运行和安全使用。
4. 电气系统设计和安装：水泵房需要配备合适的电气系统，包括供电系统、配电系统、照明系统等。
电气系统的设计和安装要符合相关的电气安全规范和标准，确保电气设备的正常运行和人员的安全。
5. 防火和安全措施：水泵房是一个重要的公共设施，对于防火和安全方面要有明确的规划和措施。
这包括消防通道的设置、消防器材的配置、防护设施的安装等。
在水泵房内部，要有明确的标识和安全提示，以方便人员的操作和紧急疏散。
6. 环境保护和噪音控制：水泵房的运行可能会产生噪音和振动，对周围环境和居民造成干扰。
在设计和安装中，应注意降低噪音和振动的产生，如使用隔音材料、减震设备等。
此外，水泵房的废水和废油处理也需要考虑，以保护环境。
7. 维护和管理：水泵房的安装后还需要进行日常的维护和管理工作。
包括定期检查设备的运行状态、清洁设备和管道、更换易损件等。
此外，还需要编制相应的维护计划和操作规程，建立维护记录和档案，以保证水泵房的正常运行和延长设备的使用寿命。
综上所述，水泵房的安装需要注意地基选择和处理、建筑设计和布局、设备选型和安装、电气系统设计和安装、防火和安全措施、环境保护和噪音控制、维护和管理等多个方面。

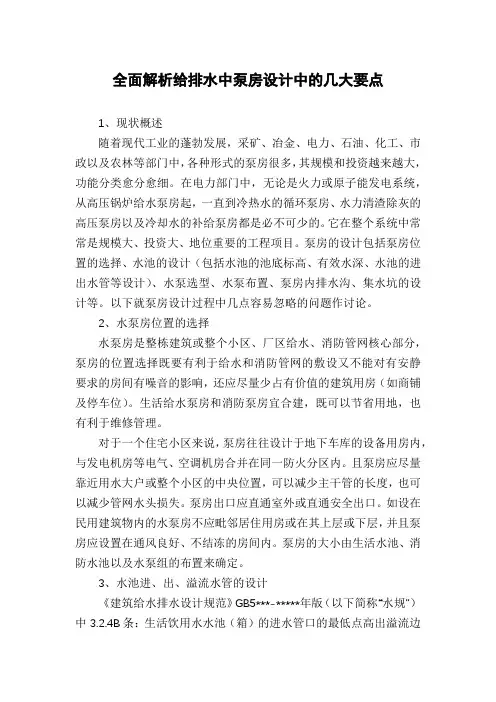

全面解析给排水中泵房设计中的几大要点
全面解析给排水中泵房设计中的几大要点1、现状概述随着现代工业的蓬勃发展，采矿、冶金、电力、石油、化工、市政以及农林等部门中，各种形式的泵房很多，其规模和投资越来越大，功能分类愈分愈细。
在电力部门中，无论是火力或原子能发电系统，从高压锅炉给水泵房起，一直到冷热水的循环泵房、水力清渣除灰的高压泵房以及冷却水的补给泵房都是必不可少的。
它在整个系统中常常是规模大、投资大、地位重要的工程项目。
泵房的设计包括泵房位置的选择、水池的设计（包括水池的池底标高、有效水深、水池的进出水管等设计）、水泵选型、水泵布置、泵房内排水沟、集水坑的设计等。
以下就泵房设计过程中几点容易忽略的问题作讨论。
2、水泵房位置的选择水泵房是整栋建筑或整个小区、厂区给水、消防管网核心部分，泵房的位置选择既要有利于给水和消防管网的敷设又不能对有安静要求的房间有噪音的影响，还应尽量少占有价值的建筑用房（如商铺及停车位）。
生活给水泵房和消防泵房宜合建，既可以节省用地，也有利于维修管理。
对于一个住宅小区来说，泵房往往设计于地下车库的设备用房内，与发电机房等电气、空调机房合并在同一防火分区内。
且泵房应尽量靠近用水大户或整个小区的中央位置，可以减少主干管的长度，也可以减少管网水头损失。
泵房出口应直通室外或直通安全出口。
如设在民用建筑物内的水泵房不应毗邻居住用房或在其上层或下层，并且泵房应设置在通风良好、不结冻的房间内。
泵房的大小由生活水池、消防水池以及水泵组的布置来确定。
3、水池进、出、溢流水管的设计《建筑给水排水设计规范》GB5***-*****年版（以下简称“水规”）中3.2.4B条：生活饮用水水池（箱）的进水管口的最低点高出溢流边缘的空气间隙应等于进水管管径，但不应小于25mm，最大可不大于150mm。
另3.2.4C條：从生活饮用水管网向消防、中水和雨水回用水等其他用水的贮水池（箱）补水量，其进水管口最低点高出溢流边缘的空气间隙不应小于150mm。
给排水设计中水泵房设置的几点注意事项
给排水设计中水泵房设置的几点注意事项在给排水设计中，经常会碰到给设在建筑物内还是建筑物外，设单独泵房还是设集中泵房的泵房问题。
合理地设置给水泵房不仅能提高建筑物的品质，而且还能帮助开发商节省大量及设备基建投资的日后的维护管理费用。
下面就设置单独泵房和集中泵房两种情况谈一下给水泵房设置中应注意的一些问题：1、单独泵房的设置在单幢的建筑物中所，泵房一般设在最为下层，这是最经济政策的设置方式，管线短，对总体影响小。
但是由于水泵质量的良莠不齐，噪音影响居民生活质量的纠纷和投诉越来越多。
为此，上海市《住宅设计标准》(DGJ08-20-2001)第6.1.7条规定：水泵房不会应设在住宅建筑内。
这条规定虽然从根本上解决了噪音扰民的问题，但是在实际操作过程中还是碰到了一些问题。
(1)比如商住楼，下面几层是商场，上面是住宅，在建筑物内部设置单独泵房，噪音对住宅的影响很小。
因为晚间商场关门，泵房的噪音在隔了几层商场后对上面住宅影响已经很小了。
这种情况下，泵房设在建筑物内还是可行的。
(2)比如高层住宅，生活泵出水重压很大，水泵房的设置有三种情况：一是水泵房单独设在地面上，考虑到管线的维护及安全，出与泵管一般设在管沟内;二是水泵房设在地面下，与住宅地下室连通，但不正对着住宅;三是水泵房设在住宅建筑内，但生活泵选用放在水池中所不锈钢的不锈钢潜水给水泵，或是选用不锈钢无声管道泵。
八种上述三种方法都有效地避免了噪音对住宅的影响，但各自都存在一些不足第一种方法，即水泵房单独设在地面上。
这对建筑定位总体的布局有较大影响。
首先，图上范围内要专门选一块地方设水泵房。
其次，要有足够的管位设置管沟。
再次，也是较为重要的一点是增加了投资。
第二种方法，即泵房设在地面下，与住宅地下室连通，但不正对着住宅。
这种方法相对于第一种方法来说，由于谷仓是连通的，所以走掉出泵管在浴室就可以走掉，而不必设管沟，但地下泵房的投资要大于地上泵房。
另外，由于水泵房在地下室区域凸出一块，给总图的管线综合带来一定的麻烦。
中水泵房设计规范
中水泵房设计规范一、总则中水泵房是指用于中水供应系统的泵站建筑物，主要用于将处理过的污水或工业废水提升到一定高度，以便进一步处理或排放。
中水泵房的设计规范是为了保障泵房的安全、稳定运行，提高设备利用率，节约能源消耗，保护环境，保障供水系统的正常运行。
二、地理位置选址1. 中水泵房的选址应考虑供水管网布局，避免供水管线过长、斜坡偏陡等情况，选择离水源近、地势较高、易排洪、便于施工和维护的地点。
2. 中水泵房的选址应避免污水或废水直接进入水源地，避免对地下水资源和周边环境造成污染。
3. 中水泵房的选址应考虑未来城市规划和发展方向，要预留足够的用地面积，以适应未来水需求的增长。
三、建筑结构设计1. 中水泵房的建筑结构应符合建筑设计规范，要保证其承重能力和抗震性能，确保设备和人员的安全。
2. 中水泵房应设置足够的进出口通道，便于设备维护和更换，同时保证人员疏散通道的畅通。
3. 中水泵房应有足够的通风和采光设施，保证室内空气质量良好，并避免设备因高温或潮湿而损坏。
四、设备选型和安装1. 中水泵房的泵和管道设备应选用符合国家标准的优质产品，要有防水、防腐蚀、耐高温等特性，以保证设备的运行稳定和寿命长。
2. 泵房的设备应进行科学的设计和布局，注意设备之间的连接和配合，避免因错误的安装导致设备运行不畅或损坏。
3. 设备安装过程中要严格按照制造商的要求和建造标准进行，确保设备的稳定性和安全性。
五、供电系统设计1. 中水泵房应设置备用电源系统，以防止主电源故障导致设备无法正常运行。
2. 供电系统应符合国家电气标准，保证电气设备的安全可靠运行，避免因电气故障而影响供水系统的正常运行。
3. 供电系统的设计应充分考虑设备的用电量和功率需求，保证电力供应的稳定性和经济性。
六、运行管理与维护1. 中水泵房的运行管理应有专门的管理人员负责，对设备的运行情况进行定期检查和维护，及时处理设备故障和问题。
2. 中水泵房的运行管理要建立健全的记录和档案管理制度，准确记录设备的运行数据和维护情况，便于追溯和汇总。
水泵房设计规范
水泵房设计规范水泵房是供水系统中的重要设备之一，其设计应符合相关规范要求，以确保水泵房的安全、可靠、经济、高效运行。
下面介绍水泵房设计规范的主要内容。
一、水泵房结构设计规范1. 水泵房建筑结构要满足防雨、防露、防腐蚀、防雷击等要求。
墙体应采用砖石、混凝土等耐久材料，屋面应具有良好的防水性能。
2. 设计应考虑到水泵、管道、阀门等设备的布置和维护保养空间，保证操作和维修的方便。
3. 水泵房的通风、排烟系统应设计合理，以确保内部空气的顺畅流动，并预防烟雾积聚。
4. 水泵房的地基应满足承重要求，并考虑抗震设计要求。
二、水泵选型与布置规范1. 水泵的选型应根据实际用水需求和工况条件进行计算和选择，确保水泵满足设计流量和扬程要求。
2. 水泵应布置在通风良好、安全可靠、操作方便的位置，保证维修和检修的便捷性。
3. 水泵房内应设置泵的联锁保护系统，以保证水泵在异常情况下能及时停机保护。
4. 水泵房内水泵的安装要求应满足相关标准，确保水泵的运行平稳、无振动。
三、电气设计规范1. 水泵房内的电气设计应符合国家电气规范要求，包括电缆敷设、配电柜的选择、接地系统等。
2. 电气设备应采用可靠的漏电保护装置，以确保人身安全。
3. 水泵房内的电缆敷设应考虑敷设路径、密封性、绝缘性等要求，以防止水汽侵入和人为破坏。
四、自动化控制系统规范1. 水泵房应配置自动化控制系统，能够根据实际用水需求实现自动控制、调节和监测，提高运行效率。
2. 自动化控制系统应具备远程监控功能，能够实时获取水泵房的运行状态、故障信息等。
3. 控制系统应能实现水泵的启停、频率调节、故障诊断等功能，以提高水泵的运行稳定性和节能性。
五、安全防护规范1. 水泵房内应设置完善的安全防护措施，例如防护栏、防滑地面、紧急停机按钮等，以保障运行人员的安全。
2. 水泵房内应安装适量的安全出口和紧急照明设备，以便在紧急情况下保证人员安全疏散。
3. 设计过程中应考虑到火灾自动报警、灭火设备和疏散通道，以应对突发火灾事故。
给排水工程中的泵站设计规范要求
给排水工程中的泵站设计规范要求泵站是给排水工程中的重要设施，在工程设计过程中，需要满足一系列规范要求，以确保泵站的正常运行和安全可靠。
以下是给排水工程中泵站设计的主要规范要求。
1. 泵站选址要求泵站的选址应遵循以下要求：- 地势平坦：泵站应选在地势平坦的区域，以便于泵站的布置和运行。
- 交通便利：泵站应位于交通便利的位置，以便于设备的安装和维护。
- 临近供电源和水源：泵站应尽量选址在供电源和水源附近，确保泵站运行所需的电力和水资源供应稳定。
2. 泵站结构要求泵站的结构设计应满足以下要求：- 建筑布置合理：泵房建筑布置应方便设备安装、维护和操作，并具备良好的通风、排烟和防潮等条件。
- 设备布置合理：应根据工程需求，合理布置泵、管道、阀门等设备，确保泵站运行的顺畅和高效。
- 结构牢固：泵房建筑物应具备足够的抗震、抗风和抗冲击能力，以确保设备的安全可靠性。
3. 泵站设备要求- 泵的选型要合理：根据工程需求、水质情况等因素，选择合适的泵，确保其性能稳定、高效。
- 设备的数量要合适：根据设计流量和扬程等参数，确定所需设备的数量和配置，以满足给排水系统的需求。
- 设备的布置要合理：泵的布置应方便于设备的维护和操作，并具备良好的排水和排气条件。
4. 泵站管道系统要求- 管道设计应合理：根据设计流量、扬程、管道材料等因素，合理选择管道的直径和材质，以减少阻力和泄漏。
- 管道布置应合理：管道应尽量缩短长度，减少转弯和弯头数量，以降低能耗和压力损失。
- 管道的连接要可靠：管道连接应采用合适的连接方式，确保连接牢固、密封可靠。
5. 泵站电气系统要求- 电气设备应符合规范：泵站的电气设备应符合国家和地方的相关电气安全规范，包括线路、开关箱、电机等。
- 配电系统应可靠：泵站的配电系统应具备备用电源和过载保护等功能，以确保泵站正常供电和设备的安全运行。
6. 泵站自动化控制要求- 控制系统可靠性要高：泵站的自动化控制系统应具备高可靠性，包括监测、控制和调节等功能，以实现对泵站设备的自动化操作。
中水泵房设计规范
中水泵房设计规范一、建筑结构设计规范1.中水泵房的建筑结构应符合国家建筑设计规范，满足防震、抗风、耐久等要求。
2.中水泵房的地基基础应根据地质条件进行设计，确保基础承载能力和稳定性。
3.中水泵房的建筑规划布局应合理，设备布置合理，便于检修和维护。
4.中水泵房的墙体、屋面、门窗等建筑材料应符合环保、防腐、耐腐蚀的要求。
二、设备选型设计规范1.中水泵房所选泵的类型、规格、工作参数等应符合中水泵站的工艺流程和水量要求。
2.中水泵房的泵设备应选用高效节能的产品，并具备自动控制、监测和报警功能。
3.中水泵房的设备选型应考虑备用泵的设置，以确保在台泵发生故障时能进行切换和维修。
三、排水设计规范1.中水泵房的排水系统应设计合理，包括排水管道、排水井、泵舱降水系统等。
2.中水泵房的排水管道应进行合理的坡度设计，以减少积水和污水反流的可能性。
3.中水泵房的排水井应设置检修口，便于清理和维修。
4.中水泵房的泵舱降水系统应设置有效的排水设备，确保泵舱内无积水。
四、电气设计规范1.中水泵房的电气设计应符合国家电气设计规范和相关安全要求。
2.中水泵房应设置可靠的电源供应系统，并备有UPS、发电机组等应急供电设备。
3.中水泵房的电气设备应进行合理的布线和隔离，防止火灾和电气事故的发生。
4.中水泵房的电气设备应设置漏电保护装置、接地保护装置和过流保护装置。
总结起来，中水泵房设计规范主要包括建筑结构设计、设备选型设计、排水设计和电气设计等方面的要求。
通过遵循这些规范，可以保证中水泵房的正常运行和安全可靠，提高水资源的利用效率和供水质量。
水泵房设计要点
水泵房设计要点1、分类1.1、供水泵房可分为生活水泵房和消防水泵房。
2、功能组成2.1、水泵房由泵房和辅助房间组成。
泵房内可附设生活水池（箱）或消防水池（箱），也可分开设置。
3、位置选择及与其他功能分隔要求3.1、水泵房不应布置在有防振或有安全要求的房间、居住用房上方、下方或贴邻布置。
3.2、水泵房严禁布置在电气用房上方。
屋顶上的水箱间不宜设置在电梯机房上方。
3.3、生活水泵房和生活水池（箱）不应与污水泵房、中水处理站设在同一房间，其上方不应有厕所、浴室、厨房、污水处理间等。
4、耐火等级及防火要求4.1消防水泵房的耐火等级不应低于二级。
当设在其他建筑内时，还应同时满足该建筑耐火等级要求。
4.2、附设在建筑内的消防水泵房，应采用耐火等级不低于2.00h的防火隔墙和1.5h的楼板与其他部位隔开。
不应设置在地下三层及以下或地下室内地面与室外出入口地坪高差大于10m的楼层。
4.3、消防水泵房应采取挡水措施，设置在地下时，还应采取防淹措施。
4.4、消防水泵房疏散门应直通室外或安全出口。
4.5、消防水泵房开向建筑内的疏散门应为甲级门。
生活水泵房开向建筑内的疏散门应为乙级防火门。
4.6、水泵房的防烟、排烟设施、消防给水及灭火设施、消防供电及火灾报警、控制系统等消防设施的设计。
均应符合相关专业规范及《建筑设计防火规范》GB50016的规定。
5.安全、卫生要求5.1、建筑物内的生活饮用水水池（箱）体，应采用独立结构形式，不得利用建筑物的本体结构作为水池（箱）的壁板、底板及顶盖。
5.2、生活储水池（箱）壁材质和内衬材料，应选用符合卫生安全要求，对水质无不良影响且坚固耐久的材料。
5.3、水泵房、水箱间地（楼）面、内墙面、顶棚等装修材料应无毒、无害、易于清洗。
6、水箱间距及设备出入口6.1、建筑物内的生活用水低位储水池（箱）外壁与建筑墙面或其他池（箱）壁之间的净距，应满足施工或装配的要求。
无管道的侧面，净距不宜小于0.7m，有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑墙面之间的通道宽度不宜小于0.6m，设有人孔的池顶板面与结构板底的净空不应小于0.8m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水设计中水泵房设置的几点注意事项
在给排水设计中，经常会碰到给设在建筑物内还是建筑物外，设单独泵房还是设集中泵房的问题。
合理地设置给水泵房不仅能提高建筑物的品质，而且还能帮助开发商节省大量的设备基建投资及日后的维护管理费用。
下面就设置单独泵房和集中泵房两种情况谈一下给水泵房设置中应注意的一些问题：
1、单独泵房的设置
在单幢的建筑物中，泵房一般设在最下层，这是最经济的设置方式，管线短，对总体影响小。
但是由于水泵质量的良莠不齐，泵房噪音影响居民生活质量的纠纷和投诉越来越多。
为此，上海市《住宅设计标准》(DGJ08-20-2001)第6.1.7 条规定：水泵房不应设在住宅建筑内。
这条规定虽然从根本上解决了噪音扰民的问题，但是在实际操作过程中还是碰到了一些问题。
(1)比如商住楼，下面几层是商场，上面是住宅，在建筑物内部设置单独泵房，噪音对住宅的影响不大。
因为晚间商场关门，泵房的噪音在隔了几层商场后对上面住宅的影响已经很小了。
这种情况下，泵房设在建筑物内还是可行的。
(2)比如高层住宅，生活泵出水压力很大，
水泵房的设置有三种情况：
一是水泵房单独设在地面上，考虑到管线的维护及安全，出泵管一般设在管沟内;
二是水泵房设在地面下，与住宅地下室连通，但不正对着住宅;
三是水泵房设在住宅建筑内，但生活泵选用放在水池中的不锈钢潜水给水泵，或是选用不锈钢无声管道泵。
上述三种方法都有效地避免了
噪音对住宅的影响，但各自都存在一些不足第一种方法，即水泵房单
独设在地面上。
这对建筑总体的布局有较大影响。
首先，图上红线范围内要专门选一块地方设水泵房。
其次，要有足够
的管位设置管沟。
再次，也是比较重要的一点是增加了投资。
第二种方法，即泵房设在地面下，与住宅地下室连通，但不正对着住宅。
这种方法相对于第一种方法来说，由于地下室是连通的，所以出
泵管在地下室就可以走掉，而不必设管沟，但地下泵房的投资要大于
地上泵房。
另外，由于水泵房在地下室区域凸出一块，给总图的管线
综合带来一定的麻烦。
第三种方法，即选用放在水池中的，或是选用不锈钢无声管道泵。
这
种方法从根本上改善了噪音源。
若是采用放在水池中的不锈钢潜水给
水泵，还节省了泵房面积，这是最为经济的一种泵房设置方法。
但是
这种水泵一次性投资较大，若是采用放在水池中的不锈钢潜水给水泵，万一设备维修的话，停水影响范围较大。
此外，第三种方法还与上
海市《住宅设计标准》(DGJ08-20-2001)第6.1.7条规定相抵触。
建
议该条规定中的“不应”改为“不宜”，条文说明中增加对设在住宅
建筑内的泵房的噪音标准。
2、集中泵房的设置
在有多幢建筑物的地块中，如果每幢建筑物都设泵房，不仅增加了大
量的投资，而且设备的维护管理需要投入大量的人力和物力，很不经济。
在这种情况下，一般考虑设集中泵房，集中泵房的设置可参考上
海市《民用建筑水灭火系统设计规程》(DGJ08-94-2001)第6.5.3条
的相关规定：泵房的供水服务半径不宜大于150m,泵房的出水压力平时不应大于0.45MPa。
在实际设计中，应根据每个地块的不同情况灵活
运用。
(1) 比如一个厂区地块，红线范围内有若干幢多层厂房，多层宿舍楼，多层办公楼。
这种情况下采用集中泵房就比较经济，在满足供水服务
半径不大于150m的前提下，在厂区负荷中心的适当位置上，可以设
一座集中泵房。
考虑到厂区一般占地面积较大，采用设在建筑物外的
单幢集中泵房较为合理。
(2) 比如一个多层或小高层住宅区，可以根据开发商对楼盘不同的开
发期限，结合楼层的高度以及蓄水池的大小设一座或多座集中泵房。
由于住宅区户数较多，所以给水泵房内贮水池的占地面积相对较大。
对于一个住宅小区来说，把集中泵房。
设在商住楼的下层或是地下车
库内比在建筑物外设单幢集中泵房更为经济。
上海市《住宅设计标准》(DGJ08-20-2001)第 1 0.0.19条规定：给水泵房内不应有污水管穿越。
《二次供水设施卫生规范》(GBl7051-1997)第5.5条规定：蓄水池周
围10m以内不得有渗水坑和堆放的垃圾等污染物。
水箱周围2m内不
应有污水管线及污染物。
根据这些条件，设在地下室的集中泵房可利
用的有效面积还是相当有限的。
一般来说，在地下车库设集中泵房
更为合理，因为车库内柱距大，剪力墙少，泵房周围污水管线少，集
中泵房可利用的面大。
(3) 比如一个高层住宅区，如果相邻建筑的地下室不连通，那么就不
宜设集中泵房，因为高层住宅泵房的出水压力一般大于0.45MPa，集
中泵房的泵后管设在管沟内，对小区总体管线综合的影响很大，而且
大范围使用管沟，还极大地降低了小区的品质。
集中泵房的泵后管埋
在覆土内，不利于管线的维护和保养。
就拿上海地区来说，住宅内的
给水管线，产权属于开发商，住宅外的给水管线，产权属于自来水公司，而自来水公司根据多年运营积累下来的经验，对总体管线的设置
有一套自己的行业标准，所以在地下室不连通的情况下，设集中泵房
不可取。
如果相邻建筑的地下室连通，那么就可以设集中泵房，因为
出泵管在住宅内部走管，而住宅内部管线的维护和保养则要容易得多，而且对小区总体管线综合没有影响。
所以如果高层住宅区要设集中泵房，可以建议建筑专业把高层住宅的地下室连通。
综合以上所述，水泵房的设置在给排水设计中是相当重要的一个环节，一般在建筑的方案阶段，给排水专业就应该参与进来，结合建筑方案
提出给水泵房设置的各种可能性,随着设计的不断深入，结合当地自
来水公司的实际情况，根据项目运转周期，与建筑专业协调，共同设计出一个最为经济合理的给水泵房。
