接地故障的危害及防范措施
直流系统接地故障的查找与处理
直流系统接地故障的查找与处理直流系统接地故障是电力系统较为常见的故障，特别是当变电站年久失修时，会增加直流系统接地的可能性，直流系统接地会对电力系统的其他电气设备带来不良影响，必须采取措施及时排除故障。
文章分析了直流系统接地故障的危害以及故障查找方法以及接地故障预防处理措施。
标签：直流系统；接地故障；危害；查找；处理前言直流系统构造复杂，其中有很多交错分布的馈线，正是因为馈线复杂分布的特点，使得直流系统发生接地故障时，难以及时判断得出具体的故障点，直流接地故障查找困难重重，如果不能及时查找并处理直流系统故障，则很可能引发直流系统的多重危险，影响整个电力系统的安全工作。
1 直流系统接地故障的危害直流系统接地会带来多方面的危害，特别是直流正极接地，很容易导致继电保护与相关的控制设备出现误动、拒动等问题，出现误动的原因在于跳合闸线圈和继电器线圈可能同负极电源相连接，回路中出现某点直流接地，从而导致误动现象。
详细的误动过程如图1所示。
观察图1能够看出，如果A点或B点出现接地故障，让1LJ，2LJ两点短接，从而导致ZJ误动跳闸，如果A点、C点直流接地，ZL接点被短接，将出现误动作跳闸现象。
接地方面，直流系统正负极有着类似的原理，负极接地会导致跳闸回路短接，使得断路器出现拒动现象，事故的影响范围进一步扩大，可能导致继电器受损。
2 直流系统接地故障的查找方法引发直流系统接地故障的原因有很多，包括气候因素、直流系统内部因素等，接地故障查找需要从这些重点因素入手，来逐步进行，然而，一些特殊干扰性因素所引发的接地故障，需要特别地重视，采取特殊的查找方法。
2.1 环路供电对故障查找的影响环路供电是直流系统较为常见的现象，因为这種供电模式能够有效平衡直流馈线出线，提高供电安全性、可靠性。
然而，现实的施工中，施工人员常出现误操作倾向，例如：同时闭合环路两侧空开，这样就可能造成直流系统互联过程中，直流系统出现网络环流，使得各个直流互感器出现漏电流，对支路的绝缘检查带来不良影响。
变电站直流系统接地的危害及预防
变电站直流系统接地的危害及预防摘要：直流系统通常由充电模块、蓄电池组、在线绝缘监测系统、直流馈线等部分构成，负荷采用辐射型供电方式，其分支庞杂，遍布变电站各个位置。
站用直流系统的可靠工作关系到整座变电站乃至区域电网的安全运行，而接地故障是直流系统最常见的故障，因此研究如何快速准确地检测出直流接地故障具有重大意义。
本文介绍了直流系统接地故障的成因及危害，概述了几类直流接地故障预防方法，为直流接地检测技术给出了参考。
关键词：变电站；直流系统；接地危害；预防1变电站直流接地产生的原因（1）直流系统、电气设备及二次回路所处环境严重污秽或运行在阴雨潮湿的环境下，电气设备对地绝缘强度严重下降，易诱发直流接地。
如大雨天气，雨水飘入户外二次接线盒，使接线头和外壳导通，引发直流接地。
（2）二次回路、二次设备绝缘材料不合格、绝缘性能低，或年久失修、严重老化，或存在某些损伤缺陷，如磨伤、砸伤或过流引起的烧伤。
（3）小动物爬入或者小金属零件掉落在元件上造成的直流接地。
（4）电气设备和二次回路由于设计、安装、维护及运行不合理或错误，可产生平时不易发现的潜在的接地故障。
例如二次回路的带电端固定不牢固或断线，设备遭到震动或人为误碰等影响，造成直流接地故障。
2变电站直流系统接地的危害接地故障是直流系统的常见故障，这一故障的发生概率非常高。
通常情况下，户外天气比较潮湿的区域的直流系统容易出现接地故障；空间面积较小，直流系统也容易出现接地故障。
在接地故障发生之后，直流系统仍能运行，因此这一问题在刚出现的时候很难被管理人员发现。
但是，如果接地故障长期存在，会对直流系统运行造成隐性影响，致使系统最终发生十分严重的故障。
因此，管理人员在定期检查系统时要特别重视接地故障，使用正确的方法查找直流系统接地故障。
依照具体检测情况，直流系统接地故障可以分为金属性接地故障和非金属性接地故障两种。
其中，金属性接地故障的点电压和支路绝缘电阻都是零，故障发生的原因基本可以排除天气原因，因此排查起来较为简单；非金属性接地故障通常情况下涉及数量较多的支路，支路共同作用致使故障，而且受天气（尤其是雨天）影响比较明显，接地电压很难维持在稳定状态，支路绝缘电阻也没有固定数值范围，因此故障查找起来比较困难。
单相接地故障的特征及处理
单相接地故障的特征及处理单相接地故障是电力系统中最常见的故障之一，它会导致电网供电中断，电气设备损坏甚至引发火灾等严重后果。
因此，对于单相接地故障的特征及处理了解和掌握是非常重要的。
一、单相接地故障的特征1. 故障电流较大：在单相接地故障发生时，接地电流通常会迅速升高，其值远远大于正常运行时的电流。
这是因为接地故障导致了电流的泄漏，而导线的电压保持不变，导致电流异常增加。
2. 短暂性：单相接地故障通常是一种短暂性故障，故障后会形成一个绝缘破裂点，导致电流短暂地通过接地故障点，然后很快消失。
由于故障电流泄漏到地，所以绝大部分故障电流会流向地，导致接地电流增大。
3. 导线振荡：由于单相接地故障导致电压失去平衡，导线上的电流会发生振荡。
振荡的频率通常为故障的电源频率。
4. 线电压降低：故障发生时，线路上的电压会显著下降。
这是由于故障电流经过短路路径而电压丢失引起的。
5. 故障点火花：单相接地故障点处通常会发生电火花放电现象，这是由于电压失去平衡引起的。
火花放电可能会引发火灾。
二、单相接地故障的处理当发生单相接地故障时，我们需要采取一系列措施来迅速控制和排除故障，保证电网的安全和正常运行。
1. 快速切除故障点：一旦发生单相接地故障，首先要迅速切除故障点附近的断路器或隔离开关，以防止故障电流积累和扩大，保护其他设备和人员安全。
2. 通知抢修人员：在切除故障点后，应立即通知相应的抢修人员前往现场进行维修和处理。
抢修人员应具备专业知识和技能，能够迅速判断故障原因并采取相应措施。
3. 安全排除故障：抢修人员到达现场后，首先要确保现场的安全，并采取必要的安全措施，如佩戴绝缘手套、使用绝缘工具等。
然后通过对线路进行逐一检查，定位故障点，并根据实际情况进行维修和处理。
4. 恢复电网供电：在完成故障处理后，抢修人员应恢复电网供电。
在进行恢复供电操作时，需要注意逐步恢复，以避免再次引发故障。
5. 故障分析和防范：在处理完故障后，抢修人员应对故障原因进行仔细分析，并制定相应的防范措施，以避免类似故障再次发生。
试论发电厂电力系统接地故障的判断及解决措施
试论发电厂电力系统接地故障的判断及解决措施电力系统是现代社会不可或缺的重要基础设施之一，而发电厂作为电力系统的重要组成部分，其电力系统接地故障的判断和解决措施显得尤为重要。
本文将从电力系统接地故障的定义、判断方法、以及解决措施等几个方面进行论述，希望可以为相关领域的从业人员提供一些参考和帮助。
一、电力系统接地故障的定义电力系统接地故障是指电力系统中的设备或线路出现接地故障，导致电流通过地面或其它非设计好的途径返回电源，从而形成接地故障。
接地故障通常会导致系统的短路、漏电或其他安全隐患，严重的话还可能会引发火灾或者爆炸事故。
电力系统接地故障的及时判断和解决是非常必要的。
1. 定期巡检作为发电厂的运维人员应该确保进行定期巡检，以确保发电设备的各项指标正常。
通过定期巡检，可以及时发现设备存在的潜在问题，及时采取措施避免接地故障的发生。
2. 现场测试针对电力系统中可能存在的接地故障，运维人员可以通过现场测试的方式进行判断。
通过对设备、线路等进行绝缘电阻、接地电阻的测试，可以及时判断是否存在接地故障，并迅速进行处理。
3. 数据监测分析现代发电厂一般都会配备先进的数据监测系统，通过对设备运行数据的监测和分析，可以及时发现设备运行异常，可能存在的接地故障，做到事先防范和预警。
1. 及时处理故障设备一旦发现设备存在接地故障，首先要及时停止使用，然后进行仔细检查和维修。
必要时需要更换故障设备或零部件，确保设备完全排除故障。
2. 提高设备绝缘性能针对接地故障的发生，运维人员可以采取相应的措施，例如提高设备的绝缘性能，增强设备的绝缘防护能力，减少接地故障的发生可能。
3. 完善防护措施在日常运行中，发电厂可以通过加强设备的防护措施，提高设备的安全性能。
例如加装漏电保护装置、使用防爆设备等，减少接地故障发生的概率。
四、结语电力系统接地故障的及时判断和解决对于发电厂的安全稳定运行至关重要。
只有通过加强设备的维护管理，提高设备的安全性能，才能有效预防和减少接地故障的发生。
直流系统接地故障及其处理
直流系统接地故障及其处理一、引言在电力系统中，直流系统作为电能传输的重要方式，已经得到了广泛的应用。
随着系统规模的不断扩大和电力设备的日益复杂，系统接地故障问题也变得越来越普遍。
直流系统接地故障，不仅会对系统的正常运行造成影响，还可能会对设备和人员造成安全隐患。
对于直流系统接地故障的处理问题，需要引起我们足够的重视和关注。
二、直流系统接地故障的原因1. 设备绝缘损坏在直流系统中，设备绝缘损坏是导致接地故障的主要原因之一。
当设备绝缘损坏时，可能会导致电流泄漏至地线，从而产生接地故障。
2. 设备接地故障直流系统中的设备接地故障也是常见的故障原因。
设备接地故障可能由于设备内部短路、设备外部受到外力损坏等原因引起。
3. 雷击雷击也是直流系统接地故障的常见原因之一。
在雷电天气下，直流系统可能受到雷击而导致接地故障。
4. 设备老化随着设备的使用时间增长，设备的老化程度也会逐渐加重，因此设备老化也是直流系统接地故障的一个潜在原因。
三、直流系统接地故障的表现1. 设备故障告警当直流系统发生接地故障时，系统中的设备可能会发出故障告警，提示操作人员故障的发生。
2. 电压异常接地故障可能导致系统中电压的异常变化，例如电压波动、电压下降等。
3. 电流泄漏当直流系统发生接地故障时，可能会有电流泄漏至地线，导致接地电流异常增大。
4. 设备运行异常直流系统接地故障还可能导致系统中的设备运行异常，例如设备温升过高、设备频繁跳闸等。
四、直流系统接地故障的处理方法1. 及时发现故障点在直流系统发生接地故障时，首先要及时发现故障点。
可以通过巡检、设备监控等方式，寻找接地故障的具体位置。
2. 切断故障电源一旦发现接地故障，要立即切断故障电源，防止故障扩大并造成更大的损失。
3. 使用绝缘测试仪在确定了接地故障的位置后，需要使用绝缘测试仪对整个系统进行绝缘测试，以确定具体的故障范围。
4. 维修或更换故障设备针对出现接地故障的设备，需要进行维修或更换，确保设备绝缘得到有效修复，防止类似故障再次发生。

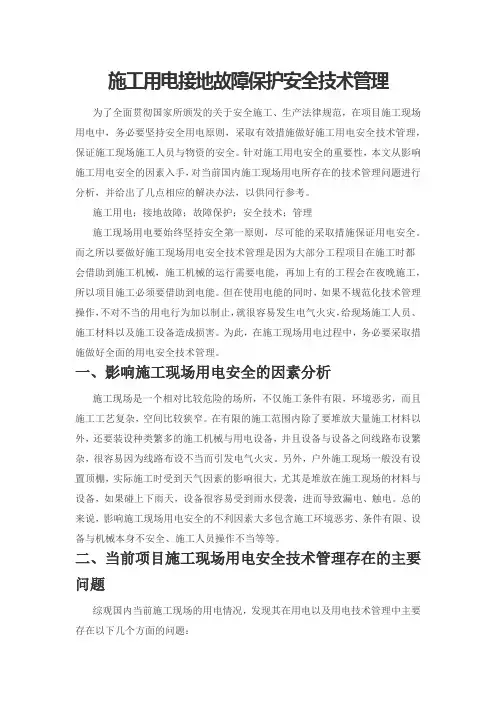

施工用电接地故障保护安全技术管理
施工用电接地故障保护安全技术管理为了全面贯彻国家所颁发的关于安全施工、生产法律规范，在项目施工现场用电中，务必要坚持安全用电原则，采取有效措施做好施工用电安全技术管理，保证施工现场施工人员与物资的安全。
针对施工用电安全的重要性，本文从影响施工用电安全的因素入手，对当前国内施工现场用电所存在的技术管理问题进行分析，并给出了几点相应的解决办法，以供同行参考。
施工用电；接地故障；故障保护；安全技术；管理施工现场用电要始终坚持安全第一原则，尽可能的采取措施保证用电安全。
而之所以要做好施工现场用电安全技术管理是因为大部分工程项目在施工时都会借助到施工机械，施工机械的运行需要电能，再加上有的工程会在夜晚施工，所以项目施工必须要借助到电能。
但在使用电能的同时，如果不规范化技术管理操作，不对不当的用电行为加以制止，就很容易发生电气火灾，给现场施工人员、施工材料以及施工设备造成损害。
为此，在施工现场用电过程中，务必要采取措施做好全面的用电安全技术管理。
一、影响施工现场用电安全的因素分析施工现场是一个相对比较危险的场所，不仅施工条件有限，环境恶劣，而且施工工艺复杂，空间比较狭窄。
在有限的施工范围内除了要堆放大量施工材料以外，还要装设种类繁多的施工机械与用电设备，并且设备与设备之间线路布设繁杂，很容易因为线路布设不当而引发电气火灾。
另外，户外施工现场一般没有设置顶棚，实际施工时受到天气因素的影响很大，尤其是堆放在施工现场的材料与设备，如果碰上下雨天，设备很容易受到雨水侵袭，进而导致漏电、触电。
总的来说，影响施工现场用电安全的不利因素大多包含施工环境恶劣、条件有限、设备与机械本身不安全、施工人员操作不当等等。
二、当前项目施工现场用电安全技术管理存在的主要问题综观国内当前施工现场的用电情况，发现其在用电以及用电技术管理中主要存在以下几个方面的问题：（1）实际施工中，参与施工建设的单位在编制施工临时用电组织设计方案时，往往会选择一些挂靠单位，或者不具备实际经验的技术人员，这种行为导致施工组织设计方案编制得不详实，内容不全面。
简述10KV线路发生单相接地的危害及处理方法
简述10KV线路发生单相接地的危害及处理方法摘要：本文笔者根据多年工作实践，就农村10KV配电线路单相接地故障发生的原因进行分析，并对变电设备和配电网的安全、经济运行的影响和单相接地故障的预防、发生后的处理办法以及采取新技术、新设备等方面进行粗浅的阐述。
关键词：IOKV线路单相接地原因处理措施1、前言近几年来，随着农村电网改造工程的实施，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗，意义重大。
但采取新供电方式的农村10kV配电线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，严重影响了变电设备和配电网的安全、经济运行。
本文结合笔者多年工作实践，就农村10kV配电线路单相接地故障发生的原因、对变电设备和配电网的安全、经济运行的影响和单相接地故障的预防、发生后的处理办法以及采取新技术、新设备等方面进行粗浅的阐述。
2、10kV线路单相接地故障现象(1)变电站内绝缘监察装置发出接地报警信号。
(2)接地故障相电压会降低或者接近零，另外两相电压会大于相电压或者接近线电压。
如果接地相电压指示稳定，表明线路是稳定接地；反之电压表指针来回摆动，表明线路是间歇接地。
(3)若线路发生弧光接地产生过电压时，非故障相电压会升很高，电压表指针可能打至表头(相电压会升高到远超过线电压值)，甚至会烧断电压互感器熔断器熔体。
3、10kV线路单相接地故障种类3.1稳定接地(1)完全接地。
完全接地也就是金属性接地，如果发生完全接地(如A相接地)，则故障相的电压降到零，非故障相的电压升高到线电压，如图1。
(2)不完全接地。
不完全接地也就是非金属性接地，即通过高电阻或电弧接地，如果发生不完全接地(如A相接地)，则故障相的电压降低，但不为零，非故障相的电压升高，它们大于相电压，但达不到线电压，如图2。
(3)电弧接地。
如果发生完全接地(如A相接地)，则A相的相电压降低，但不为零，非故障相的电压升高到线电压。
配电线路运行中的接地故障原因及防范措施
配电线路运行中的接地故障原因及防范措施发表时间：2018-05-30T09:27:31.730Z 来源：《电力设备》2018年第2期作者：王虎吴哲姚传秀李伟伟康臣[导读] 摘要：配电线路的接地故障是配电网中故障发生率比较高的一类，因此严重影响了配电网以及变电设备的安全、经济运行。
所以要在实践中要不断总结经验。
（国网安徽省阜阳供电公司安徽省阜阳市 236000）摘要：配电线路的接地故障是配电网中故障发生率比较高的一类，因此严重影响了配电网以及变电设备的安全、经济运行。
所以要在实践中要不断总结经验。
关键词：配电线路；接地故障；防范措施1、配电线路接地故障原因分析(1)外力破坏造成接地。
一是树障引起线路接地。
由于树障清理工作没有到位,线路通道没有达到规程要求,农民砍树常常造成树木倒在导线上,引起线路接地。
高山地区也发生过树木被冰雪压断、被大风吹断后倒在导线上引起的线路接地事故。
还有因线路边坡滑坡造成树木倒在线上引起接地的情况。
二是长臂机械设备或车辆施工碰线、湖泊或池塘边线下钓鱼、线路附近放风筝、盗窃电力设施等人为外力原因引起的线路接地。
三是鸟、蛇等爬行动物、飞行动物碰触到配电变压器、开关高压桩头,从而引起接地故障。
(2)雷击闪络造成线路接地。
导线遭雷击情况下,发生瓷瓶闪络,导线通过电弧、横担接地。
除瓷瓶炸裂形成永久性接地故障外,一般情况下因雷击瞬时单相接地线路会自行恢复绝缘,两相或三相雷击闪络线路则会跳闸。
(3)劣质瓷瓶或老化瓷瓶绝缘击穿、炸裂造成接地。
运行中出现过悬瓶、针瓶在电网电压正常、天气晴好的情况下绝缘击穿或炸裂的事故,分析原因是瓷瓶质量差、老化所致。
(4)对同杆架设或交叉跨越的低压线或者弱电线放电接地。
线路对同杆架设或被跨越的低压线、弱电线距离不够,线路弧垂变化达到放电距离时对低压线、弱电线放电,造成接地,这种接地危害较大,一般会烧毁用户电器设备。
(5)倒杆及导线断线落地引起接地。
导线断线及倒杆也是线路接地故障的常见原因,特别是老旧线路,容易发生断线事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地故障的危害及防范措施
我国电气故障引发的火灾次数和电气火灾造成的经济损失居各类火灾的首位。
另据世界各国不完全统计，我国因电击死亡的人数与用电量相比名列前茅。
据调研的结果因接地故障引起火灾和电击死亡人数，高压系统只占10%左右，而低压系统占60%以上。
原因是低压配电系统问题较多、涉及面广，操作使用多为缺乏安全用电知识的人员。
而且，由于建筑市场混乱，部门和行业风气不正，出现一些二次装修无证设计，监督管理不力，未经原设计单位许可擅白修改设计，非电气专业人员施工，对假冒、伪劣电气产品打击不力等等，从而造成宾馆、俱乐部、夜总会、饭店等公共建筑电气火灾和电击死人的现象不断发生。
1接地故障保护
带电导体与金属管、设备金属外壳、金属机械的大地短路称为接地故障，应与短路故障
区分开来。
接地故障比较隐蔽不易发觉，也比较复杂从而危害性也就更大。
电能能造福于人类，但也会给人类带来电击和电气火灾的危害，因此要采取一些有效措施来限制接地故障电流、接地故障电压和接地故障的作用时间，并防范人体与危险电压的接触。
电击分作两类，即直接接触电击和间接接触电击。
直接接触电击规范已做明确规定，不赘述，漏电保护器仅作后备保护而已。
间接接
触电击国际电工委员会IEC标准分为四类：0类一设置绝缘环境；I类
—PE端子+白动切断故障电路；II类一加强绝缘；m类一采用特低压
50V及以下的安全电压。
2接地故障保护的基本措施与等电位联结
I类电气设备接地时需白动切断接地故障，且电气装置的外露可导电部分必须与PE线联接而实现接地；n、m类电气设备的加强绝缘和特低电压以及电气隔离就可不接地。
现今大量使用I类设备必须接地，当灯具安装高度为2.5米及以上时可不接地，但对人体可接触范围内电气装置外露导电部分就要接地，否则仍要遭到电击。
总等电位联结使裸露的可导电部分都处于该电位，可消除电击危险，并减少保护电器动作不可靠而带来的危害。
当电源干线中PEN线折断（断中性线），而三相负荷不平衡时，负荷侧中性点电位漂移，PEN线和金属设备外壳对地带电位，如果建筑物内设有总等电位联结，即使发生电击现象时由于接触电压降低，其危险性也可大大减少。
总等电位联结有利于消除电磁场引起的干扰，从而对弱电系统是十分重要而不可忽视的一项有效的抗干扰措施。
建筑物做总等电位联结后，建筑物内外的电位并不相等，但低压
电气装置工频电位差引起的跨步电压很小，可不必再埋设均压带（环）。
在建筑物内做总等电位联结的TN系统中，为消除室外装置的故障电压窜入室内，室外装置宜做一组单独接地极，引出单独的保护线PE, 以与白电源引来的PE线隔离（局部TT系统），电源进户处并设置
300m> 500mA漏电保护器，此情况系TN系统与TT系统混用。
