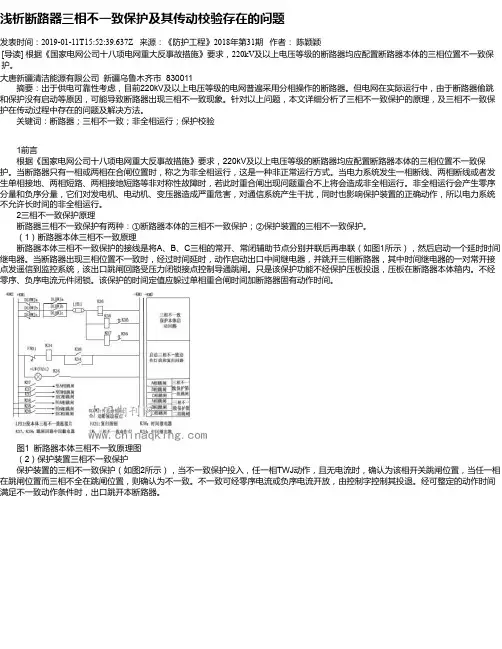

浅析断路器三相不一致保护及其传动校验存在的问题

浅析断路器三相不一致保护及其传动校验存在的问题

浅析断路器三相不一致保护及其传动校验存在的问题发表时间:2019-01-11T15:52:39.637Z 来源:《防护工程》2018年第31期作者:陈颖颖[导读] 根据《国家电网公司十八项电网重大反事故措施》要求,220kV及以上电压等级的断路器均应配置断路器本体的三相位置不一致保护。

大唐新疆清洁能源有限公司新疆乌鲁木齐市 830011 摘要:出于供电可靠性考虑,目前220kV及以上电压等级的电网普遍采用分相操作的断路器。

但电网在实际运行中,由于断路器偷跳和保护没有启动等原因,可能导致断路器出现三相不一致现象。

针对以上问题,本文详细分析了三相不一致保护的原理,及三相不一致保护在传动过程中存在的问题及解决方法。

关键词:断路器;三相不一致;非全相运行;保护校验1前言根据《国家电网公司十八项电网重大反事故措施》要求,220kV及以上电压等级的断路器均应配置断路器本体的三相位置不一致保护。

当断路器只有一相或两相在合闸位置时,称之为非全相运行,这是一种非正常运行方式。

当电力系统发生一相断线、两相断线或者发生单相接地、两相短路、两相接地短路等非对称性故障时,若此时重合闸出现问题重合不上将会造成非全相运行。

非全相运行会产生零序分量和负序分量,它们对发电机、电动机、变压器造成严重危害,对通信系统产生干扰,同时也影响保护装置的正确动作,所以电力系统不允许长时间的非全相运行。

2三相不一致保护原理断路器三相不一致保护有两种:①断路器本体的三相不一致保护;②保护装置的三相不一致保护。

(1)断路器本体三相不一致原理断路器本体三相不一致保护的接线是将A、B、C三相的常开、常闭辅助节点分别并联后再串联(如图1所示),然后启动一个延时时间继电器。

当断路器出现三相位置不一致时,经过时间延时,动作启动出口中间继电器,并跳开三相断路器,其中时间继电器的一对常开接点发遥信到监控系统,该出口跳闸回路受压力闭锁接点控制导通跳闸。

只是该保护功能不经保护压板投退,压板在断路器本体箱内。

三相电气联动高压断路器分合闸时间超标分析

三相电气联动高压断路器分合闸时间超标分析

三相电气联动高压断路器分合闸时间超标分析摘要:电力系统中母线、变压器、电抗器等不允许非全相运行的元件需采用三相联动高压断路器,本文详述了一起三相电气联动高压断路器分合闸时间超标问题,分析了断路器分合闸时间超标的原因,并提出了解决措施,指出了厂家设计生产、现场试验应注意的问题。

关键词:高压断路器,三相联动,分合闸,时间超标,非全相1 引言高压断路器是电力系统中的重要元件之一,在电力系统运行方式调整及对系统中故障的隔离起重要作用。

高压断路器按操动机构配置分三相机械联动操作和分相操作两类:三相机械联动断路器三相共用一台操动机构,相间通过机械连杆连接,实现三相断路器的同时分合;分相操作断路器每相配置独立操动机构,可实现分相操作,若在汇控箱中增加联动操作继电器同时用电缆将三相操动机构连接起来,可实现三相电气联动操作。

目前我国电网中110kV及以下系统均采用三相机械联动断路器;220kV及以上系统中线路单元高压断路器因考虑系统联网运行可靠性以及线路故障中单相故障占比高等因素,多采用分相操作断路器;对于母线、变压器、电抗器等不允许非全相运行的元件则需采用三相联动断路器。

三相联动断路器有三相机械联动与三相电气联动之分,220kV及以上电压等级的高压断路器极间距较长,因加工安装工艺复杂等原因三相机械联动方式可靠性稍低[1]【1】,现场应用的三相电气联动断路器较常见。

2 220kV及以上三相联动断路器现场应用现状在前些年对不允许缺相运行的母联、变压器、电抗器等元件需采用三相联动高压断路器的场合,常采用三相分相操作断路器,同时配置断路器非全相(三相不一致)保护加以解决。

近些年,随着国外高压断路器产品的引进,三相机械联动高压断路器在电网中的应用逐渐增加。

某变电站在扩建主变时,技术协议中既要求主变220kV侧断路器应为三相联动操作方式,但未注明采用三相机械联动方式,供货商提供的现场设备采用了三相电气联动操作方式的高压断路器。

断路器三相不一致回路改造的分析与工程实例

断路器三相不一致回路改造的分析与工程实例

断路器三相不一致回路改造的分析与工程实例摘要:现有断路器本体三相不一致保护回路跳闸出口继电器其中一端直接与正电相连,当继电器故障或出现人为误触碰时,继电器会误动作,接通跳闸回路导致正常运行的断路器跳闸。

针对以上风险,需要对断路器本体三相不一致保护回路进行整改。

本文首先讲述现有三相不一致保护回路的现状,对三相不一致保护回路的改造进行了分析,并讨论了两种整改方案,最后以西门子3AP2 FI-550kV型号断路器为例,讲述三相不一致保护回路改造的工程实例。

关键词:继电器误动作;三相不一致回路;西门子3AP2 FI-550kV型号断路器前言:分相操作的断路器在实际运行过程中,因线路故障或分合开关时等原因会造成三相断路器的状态不对应[1]。

断路器三相不一致运行会引起零序、负序电流的产生,对系统运行稳定性带来危害,因此断路器会装设三相不一致保护回路[2],当三相状态不一致所维持的时间超过定值后会自动跳开断路器,保证系统的稳定运行。

但现有本体三相不一致保护回路中,由于跳闸出口继电器KM的一端直接与正电相连,当人为误碰跳闸出口继电器KM或KM故障时,可能导致继电器误动作,从而启动跳闸回路,造成运行中断路器跳闸,影响电力系统的稳定运行[3]。

本文分析了三相不一致保护回路的现状及整改方案,并以西门子3AP2FI-550kV型号断路器为例讲述三相不一致保护回路改造的工程案例。

1、三相不一致保护回路现状现有断路器本体三相不一致保护回路接线如下图所示:图1 断路器本体三相不一致保护回路接线CK1与CB1分别为常开及常闭辅助接点,KT为时间继电器,KM为跳闸出口继电器。

当跳闸出口继电器KM故障或人为误碰,可能会导致继电器误动,接点闭合,接通跳闸回路,造成断路器误动,因此需要对三相不一致保护回路进行整改,避免类似情况的发生,保障系统稳定运行。

2、三相不一致保护回路整改方案针对上述问题,根据常开接点CK1公共接点的位置,可有两种整改方案:(1)将常开接点CK1的公共接点改至常闭接点CB1与时间继电器KT中间,如图2所示;(2)将常开接点CK1的公共接点改至常闭接点CB1与常开接点CK1中间,如图3所示。

断路器三相不一致保护异常动作分析及控制措施

断路器三相不一致保护异常动作分析及控制措施

断路器三相不一致保护异常动作分析及控制措施220kV及以上线路需配置能够反映断路器非全相状态的三相不一致保护。

本文介绍了断路器本体三相不一致和电气量三相不一致保护的原理,结合两起典型事故案例,分析了保护异常动作的原因,针对这两种保护在运行过程中存在的安全隐患,提出了相应的控制措施,提高了三相不一致保护动作的可靠性。

标签:三相不一致保护;异常动作分析;控制措施0引言220kV及以上电压等级的电网普遍采用分相操作机构的断路器,当运行线路因某种原因出现断路器三相位置不一致时,线路处于非全相运行状态,导致系统出现零序、负序分量,对一次设备特别是非电阻性电气设备产生较大影响,可能发生越级跳闸,严重影响电网的安全稳定运行。

根据南方电网电力系统继电保护反事故措施(2014)要求:220kV及以上线路应投入开关本体的三相不一致功能,同时还应配置基于电气量的三相不一致保护。

对于采用单相重合闸的线路,其本体不一致保护动作时间应可靠躲过单相重合闸时间,且动作时间不大于2秒,其它情况下不需要考虑和重合闸配合的,时间可缩短,但不低于0.5秒。

对基于电气量的三相不一致保护,其动作时间要躲过线路保护的重合闸时间,还应考虑与零序四段的配合需要。

对于220kV线路,应将基于电气量的三相不一致保护的动作时间整定为1.5秒[1]。

一、三相不一致保护原理三相不一致保护分为本体三相不一致保护和电气量三相不一致保护。

本体三相不一致采用每相断路器分闸位置辅助常闭触点并联及合闸位置辅助常开触点并联,之后再串联启动时间继电器,经时间继电器延时启动三相不一致保护中间继电器,经三相不一致保护继电器接点接通三相跳闸线圈,以断开仍在运行的其他相断路器,防止扩大事故范围。

断路器本体三相不一致保护完全依赖于断路器辅助触点和时间继电器的正确性[2],三相不一致位置继电器和时间继电器安装于汇控柜或断路器机构箱,受外部环境影响大,因此可靠性会受一定影响。

电气量三相不一致保护经过相电流、零(负)序电流等电气量的判断,不完全依赖于外部接点,提高了保护动作的可靠性;保护逻辑由装置内部软件实现,受环境影响小,但在故障电流较小时保护无法启动[3]。

浅议断路器三相不一致保护

浅议断路器三相不一致保护

浅议断路器三相不一致保护作者:郑锡东来源:《科技与创新》2014年第06期摘要:出于供电可靠性考虑,现在220 kV及以上电压等级的电网普遍采用分相操作的断路器。

但在实际的电网运行中,由于断路器偷跳和保护没有启动等原因,可能导致断路器三相不一致的现象出现。

针对以上问题,详细分析了断路器三相不一致保护的工作原理,并在此基础上给出了处理方法。

关键词:断路器;三相不一致;非全相;跳闸中图分类号:TM561 文献标识码:A 文章编号:2095-6835(2014)06-0052-021 断路器三相不一致保护的工作原理运行经验表明,90%的电网故障都是单相瞬时接地故障。

出于对供电可靠性的考虑,220 kV及以上电压等级的断路器都是采取单相重合闸的方式。

所以,220 kV及以上电压等级的断路器普遍是可以分相操作的。

但是,采用分相操作机构的断路器在运行中由于各种原因,断路器三相可能断开一相或两相,造成三相不一致(即非全相运行)。

断路器三相不一致会导致零序、负序电流较大,如果这些零序、负序电流持续很长时间,就会导致重负荷线路的零序保护四段越级误动作。

因此,装设断路器三相不一致保护的作用是恢复断路器三相全相运行,避免上述情况的出现。

断路器三相不一致保护有两种:①断路器本体的三相不一致保护;②保护装置的三相不一致保护。

下面就谈谈这两种方式的工作原理。

断路器本体的三相不一致保护原理如图1所示(这里分析的是西门子220 kV电压等级的3AQ1—EE型号的断路器)。

三相不一致回路动作原理如下:当出现三相不一致情况后,每相断路器分闸位置辅助常闭触点S1LA与合闸位置辅助常开触点S1LA同时接通,时间继电器K16励磁,后经过一段时间继电器K16延时2 s启动三相不一致保护继电器K63,经三相不一致保护继电器K63接点接通三相跳闸线圈,以断开仍在运行的其他相断路器。

在断路器本体三相不一致保护中,需要考虑到线路出现单相故障后,断路器单相跳开后等待单相重合闸的时间。

关于分相操作箱与三相联动断路器配合问题的分析

关于分相操作箱与三相联动断路器配合问题的分析

电力科技2015.11︱297︱关于分相操作箱与三相联动断路器配合问题的分析关于分相操作箱与三相联动断路器配合问题的分析徐 斐 罗 贺 雷长沂(国网福建省电力有限公司三明供电公司)【摘 要】分析了分相操作箱与三相联动断路器在配合时合闸保持继电器不能正确动作的问题与解决方法【关键词】分相操作箱;三相联动断路器;合闸保持继电器;保持电流笔者在进行一次保护技改中发现现有的分相操作箱与三相联动断路器可能存在配合上的问题,本次保护改造使用的是南瑞继保出产的CZX-12G 型分相操作箱,改造间隔的断路器为三相联动的220kV 断路器,设计图纸中将三相跳合闸回路并接在一起分别接入断路器的跳合闸线圈,大致的原理图如图1,出于简化篇幅的目的,原理图将与A 相回路相同的B、C两相用简化图框表示。

在进行带开关整组试验的时候,发现操作箱的合闸保持继电器SHJa、b、c 不动作,断路器能正常合闸。

所以认为是回路的电流达不到跳合闸继电器的保持电路造成的,断路器的合闸线圈线圈的直流电阻在236Ω左右,换算为线圈的保持电流为0.98A,根据厂家提供的操作箱说明书,将操作箱内的保持电流跳线均整定为1A(值得说明的是在配分流电阻时已考虑了2倍的动作裕度)。

如果按2倍裕度,则跳合闸保持继电器的动作电流为0.5A 左右,实际测试合闸保持继电器的动作电流为0.43A,但根据图纸三相合闸回路是并联接至断路器的合闸线圈,理想状态下,由于操作箱三相操作回路电气参数相同,流过断路器跳合闸线圈的电流被分为3份,即每相大约0.33安,显然不满足要求,所以合闸保持继电器不动作。

对于这种情况,设计人员提出了更改意见,将B、C 两相的跳合闸回路解除,只保留A 相的合闸回路,但更改完回路后,跳合闸保持继电器能正确动作了,但新的问题又出现了,在两组操作电源都正常的情况下,测控屏上的红灯不亮,后台的控制回路断线信号出现。

经过对位置信号灯及控制回路断线信号二次回路的分析,由于B、C 相的合位继电器HWJ 未接入断路器线圈,其常闭接点一直处于闭合状态,控制回路断线的二次回路中,在断路器合闸状态下,跳位继电器TWJ 失电,常闭接点闭合,由于其后串接A、B、C 两组三相HWJ 的常闭接点,即使A 相HWJ 由于接入断路器线圈而接点打开,正电源也可以通过B、C 相的HWJ 常闭接点发出控制回路断线的信号。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

关于分相操作箱与三相联动断路器配合问题的分析
【摘要】分析了分相操作箱与三相联动断路器在配合时合闸保持继电器不能正确动作的问题与解决方法
【关键词】分相操作箱;三相联动断路器;合闸保持继电器;保持电流
笔者在进行一次保护技改中发现现有的分相操作箱与三相联动断路器可能存在配合上的问题,本次保护改造使用的是南瑞继保出产的CZX-12G型分相操作箱,改造间隔的断路器为三相联动的220kV断路器,设计图纸中将三相跳合闸回路并接在一起分别接入断路器的跳合闸线圈,大致的原理图如图1,出于简化篇幅的目的,原理图将与A相回路相同的B、C两相用简化图框表示。

在进行带开关整组试验的时候,发现操作箱的合闸保持继电器SHJa、b、c 不动作,断路器能正常合闸。

所以认为是回路的电流达不到跳合闸继电器的保持电路造成的,断路器的合闸线圈线圈的直流电阻在236Ω左右,换算为线圈的保持电流为0.98A,根据厂家提供的操作箱说明书,将操作箱内的保持电流跳线均整定为1A(值得说明的是在配分流电阻时已考虑了2倍的动作裕度)。

如果按2倍裕度,则跳合闸保持继电器的动作电流为0.5A左右,实际测试合闸保持继电器的动作电流为0.43A,但根据图纸三相合闸回路是并联接至断路器的合闸线圈,理想状态下,由于操作箱三相操作回路电气参数相同,流过断路器跳合闸线圈的电流被分为3份,即每相大约0.33安,显然不满足要求,所以合闸保持继电器不动作。

对于这种情况,设计人员提出了更改意见,将B、C两相的跳合闸回路解除,只保留A相的合闸回路,但更改完回路后,跳合闸保持继电器能正确动作了,但新的问题又出现了,在两组操作电源都正常的情况下,测控屏上的红灯不亮,后台的控制回路断线信号出现。

经过对位置信号灯及控制回路断线信号二次回路的分析,由于B、C相的合位继电器HWJ未接入断路器线圈,其常闭接点一直处于闭合状态,控制回路断线的二次回路中,在断路器合闸状态下,跳位继电器TWJ失电,常闭接点闭合,由于其后串接A、B、C两组三相HWJ的常闭接点,即使A相HWJ由于接入断路器线圈而接点打开,正电源也可以通过B、C相的HWJ常闭接点发出控制回路断线的信号。

测控屏红灯回路是通过A、B、C三相HWJ的常开接点串联组成的,由于B、C相HWJ不动作,造成红灯回路不同,所以合闸后测控屏的红灯不亮。

由此可见,操作箱单相跳合闸回路接入断路器跳合闸线圈的方法也存在问题,所以,笔者对原回路进行了小改动,改动后的图纸如图3,把A、B、C三相的合闸位置继电器HWJ和跳闸位置继电器TWJ回路单独并联后与A相的跳合闸回路连接后接入断路器的跳合闸线圈。

这样更改后,在断路器合分闸时,三相的跳合闸位置继电器会同时动作,避免了控制回路断线信号的误发和位置信号灯的问题,同时,由于只接入了A相的跳合闸保持继电器,操作箱的跳合闸保持继电器的保持电流也可以按照断路器跳合闸线圈的阻值来整定,不会出现由于
三相分流造成跳合闸保持继电器不动作的情况。

回路改造完后,经试验各功能正常。

结论
(1)对于三相联动的断路器,设计时选用与之对应的操作箱也应是单相的操作箱,尽量不要使用分相操作箱,因为分相操作箱内的三相回路有很多是有关联的,比如文中提到的控制回路断线信号和位置灯等回路,容易在设计中产生错误。

(2)对于外部原因必须采用分相操作箱配合的,应在回路设计时充分考虑三相联动机构的跳合闸线圈被分相操作箱三相跳合闸回路分流的情况,合理的设置保持继电器的保持电流,最好只接入三相的位置继电器,如果必须接入三相跳合闸出口回路,则保持继电器的保持电流应比根据实际测量跳合闸线圈电阻计算出的保持电流小一个级别,保证跳合闸保持继电器的动作正确性。

(3)厂家在设计分相操作箱时应尽量考虑到可能配合三相联动断路器的情况,可以在回路中进行调整,比如在HWJ接点间设置一个可以短接的跳线,用于在配合三相联动断路器时位置灯能正常动作,或者是把控制回路断线信号回路中的HWJ常闭接点不短接而是分别引出到端子排,使其不会误发信号。
