监护仪常见故障及检修方法
心电监护仪故障排除方法
心电监护仪故障排除方法心电监护仪是临床医疗中常用的一种设备，用于监测患者的心电信号，并及时发现和记录心脏相关的异常情况。
然而，由于设备的长时间使用以及其他因素的干扰，心电监护仪有时会出现故障。
本文将介绍一些常见的心电监护仪故障，并提供相应的排除方法。
一、心电导联脱落心电导联脱落是心电监护仪中常见的问题之一。
产生这个问题的原因可能是导联线松动、导联电极脱落或损坏等。
当心电导联脱落时，监护仪无法正确地接收心电信号，并可能导致心电波形显示不正常。
解决方法：1. 检查导联线是否连接紧密，保证其与患者的皮肤充分贴合。
2. 检查导联电极是否损坏，如有损坏应及时更换。
3. 清洁患者的皮肤，去除可能干扰导联的污垢。
4. 调整监护仪的增益设置，确保信号强度适中。
二、心电波形漂移心电波形漂移是指心电图上的波形逐渐偏离基线的情况。
产生这个问题的原因可能是导联接触不良、电极老化或损坏等。
心电波形漂移会影响波形的准确度和可靠性。
解决方法：1. 检查导联接触是否良好，确保导联电极与患者的皮肤紧密接触。
2. 更换导联电极，尽量避免使用老化或损坏的电极。
3. 调整监护仪的滤波器设置，以减少干扰对心电信号的影响。
三、心电波形干扰心电波形干扰是指在心电图上出现噪音或其他非心电信号的情况。
这种干扰可能来自于电源线、电磁场、呼吸律动、肌肉运动等。
心电波形干扰会使心电图显示不清晰，影响诊断结果的准确性。
解决方法：1. 检查导联线是否与电源线、其他设备的线路隔离，避免相互干扰。
2. 将心电监护仪的导联线安放在远离电源线和其他干扰源的位置。
3. 避免患者进行肌肉活动，在记录心电图时保持身体的平稳。
四、心电监护仪能源问题心电监护仪的能源问题包括电池电量低以及电源适配器故障等。
这些问题会导致心电监护仪无法正常工作或者电量耗尽，从而无法继续监测心电信号。
解决方法：1. 检查心电监护仪的电池电量，如发现电量低应及时更换或充电。
2. 检查电源适配器是否正常工作，如有故障应及时修复或更换。
心电监护仪的维护和常见故障的解决办法
心电监护仪的维护和常见故障的解决办法心电监护仪是一种用于监测和记录人体心电活动的医疗设备，无论在医院使用还是在家庭使用，都需要进行定期维护和保养，以确保其正常工作。
在使用心电监护仪的过程中可能会遇到一些常见的故障，需要及时解决。
一、心电监护仪的维护1. 定期校准：心电监护仪需要定期校准，以确保测量结果的准确性。
一般建议每半年或者每1000小时进行一次校准。
2. 清洁：及时清洁心电监护仪的外壳和接触电极，以防污物积聚影响测量结果。
可以使用专用的清洁剂或者湿布进行清洁，但要注意避免水和清洁剂进入设备内部。
3. 检查电缆和电极：定期检查心电监护仪的电缆和电极，确保其完整性和正常工作。
如发现损坏或者老化，需要及时更换。
4. 避免受磁场干扰：心电监护仪容易受到周围磁场的影响，可以采取一些措施来减少磁场干扰，如远离电子设备和电磁辐射源。
5. 防止震动与摔落：心电监护仪是精密的医疗设备，需要在使用过程中避免受到强烈的震动和摔落，以免损坏内部电路和部件。
二、心电监护仪的常见故障及解决办法1. 无法开机或者显示屏异常：检查电源是否连接正常，尝试重启设备。
如果问题仍然存在，可能是设备故障，需要联系售后服务人员进行维修或者更换设备。
2. 信号干扰或者异常波形：检查电极和电缆是否连接稳定，确认是否有干扰源，如手机、电子设备等，将其远离心电监护仪。
如果问题仍然存在，可以尝试重新安装电极或者更换电极。
3. 电池电量不足或者无法充电：检查电池是否正常安装，检查充电器是否连接正常。
如果问题仍然存在，可能是电池老化或者充电器故障，需要更换电池或者充电器。
4. 打印机无法正常工作：检查打印机是否有纸张或者墨水不足的问题，及时更换纸张或者墨水。
检查打印机连接线是否松动，重新插拔连接线。
5. 信号丢失或者波形不清晰：检查电极和电缆是否连接稳定，检查是否有电极老化或者损坏。
重新安装电极或者更换电极可以解决信号丢失和波形不清晰的问题。
在维护和解决心电监护仪常见故障时，建议尽量参考设备的说明书和相关技术文档，或者咨询专业人士。
使用医用监护仪常见故障的排除
使用医用监护仪常见故障的排除1．开机无显示故障现象：当打开仪器时，屏幕无显示，指示灯不亮。
检查方法：1）在仪器没通交流电的情况下, 检查机内充电电池是否电量耗尽或损坏。
2）在仪器接通交流电的情况下，检查电源插座和与仪器相连接的插座接触是否良好，电源线是否断路，是否有220伏的交流电输出。
解决方法：将所有连接部位连接可靠，接通交流电给仪器充电。
2．无心电波形故障现象：接上导联线而无心电波形，显示屏上显示“电极脱落"或“无信号接收"。
检查方法：检查电极片是否与人体接触不良，检查导联线是否断路。
解决方法：1）检查电极片是否过期失效，是否粘牢在皮肤上。
安放电极片前，用纱布或细砂纸擦拭皮肤，清洁局部皮肤。
2)所有心电导联线应导通，若电阻为无穷大表明导联线断路，则应更换导联线。
3)心电显示波形通道显示“无信号接收"，则表示心电测量模块与主机通讯有问题，需要进一步检修。
3．心电基线漂移故障现象：心电扫描基线不能稳定在显示屏上，时而漂出显示区域。
检查方法：1)仪器使用环境是否潮湿，仪器内部是否受潮(尤其在雨季)；2)检查电极片质量如何以及人体接触电极片的部位是否清洗干净。
解决方法：1）将仪器连续开机，自身排潮。
3)更换良好的电极片，清洗人体接触电极片的部位。
4．心电波形杂乱，干扰大故障现象：心电干扰波形太大，无法看到整幅波形或心电图波形基线粗。
检查方法：1）检查心电设置中的心电幅度是否设置太大，使心电波形溢出。
2）检查ECG的滤波开关是否打开。
3）将监护仪器的随机地线是否连接完好。
解决方法：1）将心电幅度调到合适值，可观察到整幅波形。
2）将ECG的滤波开关打开。
3)将监护仪器的随机地线的一端连在监护仪器后面板的地线柱上，另一端夹到专用地线或水管上。
5．心电受高频电刀或呼吸机等干扰故障现象：在使用高频电刀时或呼吸机工作时，心电波形出现干扰。
检查方法：1）检查监护仪本身及电刀和呼吸机外壳接地是否良好。
心电监护仪的维护和常见故障的解决办法
心电监护仪的维护和常见故障的解决办法心电监护仪是医院常用的一种医疗设备，用于监测患者的心电信号。
为了保证心电监护仪的正常工作和准确的监测结果，需要定期进行维护和检修，并及时解决常见的故障问题。
下面将介绍心电监护仪的维护和常见故障的解决办法。
心电监护仪的维护主要包括以下几个方面：1. 定期清洁：心电监护仪外壳、按键和触摸屏等部件容易沾染污垢，应定期用清洁布擦拭，保持干净。
2. 检查电源和电源线：心电监护仪使用电源供电，确保电源线完好无损，插头连接牢固，电源稳定可靠。
3. 触摸屏校准：如果触摸屏出现失灵或触摸不灵敏的情况，需要重新校准，可以按照心电监护仪说明书中的方法进行操作。
4. 软件更新：随着技术的不断更新，心电监护仪的软件版本也会不断更新，可以通过官方网站或售后服务来了解最新的软件版本，及时更新以提升后续使用效果。
1. 电源故障：心电监护仪无法正常启动或突然断电。
首先检查电源线是否插紧，插座是否正常供电。
如果仍然无法解决，可以尝试更换电源线或将心电监护仪插到其他插座上测试。
2. 心电导联脱落：心电监护仪显示导联脱落或测量异常。
首先检查导联线是否连接牢固，导联电极是否附着良好。
如果导联线损坏，需要更换新的导联线；如果导联电极失效，可以重新湿润电极或更换电极。
3. 信号干扰：心电监护仪显示信号干扰或噪音过大。
可以通过以下方法解决：调整电极位置，避免与其他电源或信号源靠近；检查导联线是否受损，如有损坏应及时更换；提高心电监护仪的屏蔽能力，确保设备在信号传输过程中的稳定性。
4. 显示屏故障：心电监护仪显示屏无法显示或显示不清晰。
可以先尝试重新启动心电监护仪，如果仍然无法解决，可以检查显示屏是否存在损坏，如有需要可以向厂家咨询维修事宜。
心电监护仪的维护和故障解决需要定期进行，并在发现问题时及时采取相应的措施。
保持设备的正常工作状态和准确性对于医院的心电监测工作至关重要。
操作人员也应该进行适当的培训和学习，提高对心电监护仪的认知和操作技能，以确保设备的安全使用。

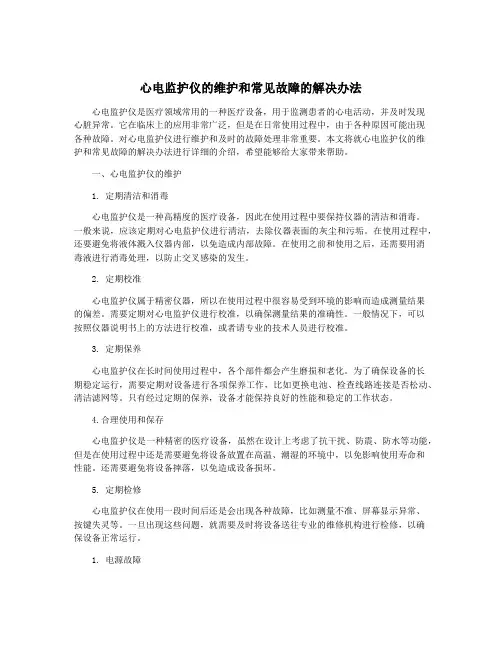

心电监护仪的维护和常见故障的解决办法
心电监护仪的维护和常见故障的解决办法心电监护仪是医疗领域常用的一种医疗设备，用于监测患者的心电活动，并及时发现心脏异常。
它在临床上的应用非常广泛，但是在日常使用过程中，由于各种原因可能出现各种故障。
对心电监护仪进行维护和及时的故障处理非常重要。
本文将就心电监护仪的维护和常见故障的解决办法进行详细的介绍，希望能够给大家带来帮助。
一、心电监护仪的维护1. 定期清洁和消毒心电监护仪是一种高精度的医疗设备，因此在使用过程中要保持仪器的清洁和消毒。
一般来说，应该定期对心电监护仪进行清洁，去除仪器表面的灰尘和污垢。
在使用过程中，还要避免将液体溅入仪器内部，以免造成内部故障。
在使用之前和使用之后，还需要用消毒液进行消毒处理，以防止交叉感染的发生。
2. 定期校准心电监护仪属于精密仪器，所以在使用过程中很容易受到环境的影响而造成测量结果的偏差。
需要定期对心电监护仪进行校准，以确保测量结果的准确性。
一般情况下，可以按照仪器说明书上的方法进行校准，或者请专业的技术人员进行校准。
3. 定期保养心电监护仪在长时间使用过程中，各个部件都会产生磨损和老化。
为了确保设备的长期稳定运行，需要定期对设备进行各项保养工作，比如更换电池、检查线路连接是否松动、清洁滤网等。
只有经过定期的保养，设备才能保持良好的性能和稳定的工作状态。
4.合理使用和保存心电监护仪是一种精密的医疗设备，虽然在设计上考虑了抗干扰、防震、防水等功能，但是在使用过程中还是需要避免将设备放置在高温、潮湿的环境中，以免影响使用寿命和性能。
还需要避免将设备摔落，以免造成设备损坏。
5. 定期检修心电监护仪在使用一段时间后还是会出现各种故障，比如测量不准、屏幕显示异常、按键失灵等。
一旦出现这些问题，就需要及时将设备送往专业的维修机构进行检修，以确保设备正常运行。
1. 电源故障在使用心电监护仪过程中，有时会遇到设备突然无法开机的情况。
这时，首先要检查电源线是否插紧，如果电源线插紧了还是不能开机，就需要检查一下电源是否正常、电源开关是否损坏等。
心电监护仪故障处理应急指南
心电监护仪故障处理应急指南1. 概述心电监护仪是医院重症监护室、手术室、病房等场所必不可少的医疗设备，主要用于监测患者的心电、呼吸、血压等生命体征。
本文档旨在提供一份关于心电监护仪故障处理的应急指南，以便快速、准确地解决常见故障，确保患者的生命安全。
2. 故障分类及处理方法2.1 无法开机可能原因：- 电源插座松动或电源线损坏- 电池电量不足- 内部电路故障处理方法：1. 检查电源插座是否松动，重新插入电源线。
2. 检查电源线是否损坏，如有损坏，需更换新的电源线。
3. 检查电池电量，如果电量不足，请及时充电或更换电池。
4. 如果以上方法都无法解决问题，可能是内部电路故障，建议联系专业维修人员进行检修。
2.2 显示异常可能原因：- 显示屏损坏或连接线松动- 内部电路故障处理方法：1. 检查显示屏是否损坏，如有损坏，需更换新的显示屏。
2. 检查显示屏连接线是否松动，重新连接并确保牢固。
3. 如果以上方法都无法解决问题，可能是内部电路故障，建议联系专业维修人员进行检修。
2.3 无法监测心电信号可能原因：- 电极片未正确放置或脱落- 导联线松动- 内部电路故障处理方法：1. 检查电极片是否正确放置并紧贴患者皮肤，如有脱落，重新粘贴电极片。
2. 检查导联线是否松动，重新连接并确保牢固。
3. 如果以上方法都无法解决问题，可能是内部电路故障，建议联系专业维修人员进行检修。
2.4 无法监测血压可能原因：- 血压袖带未正确放置或松紧不合适- 血压传感器故障- 内部电路故障处理方法：1. 检查血压袖带是否正确放置并紧贴患者上臂，调整袖带松紧度至合适。
2. 检查血压传感器是否故障，如有故障，需更换新的血压传感器。
3. 如果以上方法都无法解决问题，可能是内部电路故障，建议联系专业维修人员进行检修。
2.5 无法监测呼吸可能原因：- 呼吸传感器故障- 内部电路故障处理方法：1. 检查呼吸传感器是否故障，如有故障，需更换新的呼吸传感器。
监护仪的常见故障与维修
监护仪的常见故障与维修仪器显示器黑屏发现该故障后，医护人员应首先检查电源是否接通，若电源指示灯未亮，则提示电源未接通，可检查电源插板是否供电，以及仪器的电源连接是否紧密等；若电源指示灯亮起，但屏幕仍旧无参数显示，则可能是显示屏受到振荡或摔碰的影响，或是电路接点发生断裂，导致屏幕显示异常，也可能是内部电源板发生短路，需联系厂家维修人员对仪器设备进行维修。
心电波显示异常或不显示心电波形受到严重干扰基线不稳定：维修人员应首先检查心电导联线是否接地，确认接地后，需检查电极片与患者皮肤是否稳定接触，以及电极和心电导联线连接部位有无老化、开裂的情况，若出现上述情况，则需要更换电极片，再次消毒患者皮肤，然后应用胶条对电极片进行固定；受到肌电干扰：护理人员需要和患者进行高效沟通，观察患者是否存在紧张、焦虑等情绪，并做好心理疏导工作，使患者保持情绪稳定；交流干扰：检查心电导联线是否出现交叉以及缠绕情况，监护仪应用中需要尽可能与强电磁场避开，与外科手术设备保持足够距离，不可使用手机。
若条件允许，可为监护仪采用单独电源供电。
心电波形不显示设备显示屏工作正常，但心电图波形无显示。
当出现这一情况时，维修人员首先需要检查心电导联线电极片是否发生脱落；若未发生脱落，则需应用设备对心电图波形显示情况进行模拟。
如果出现波形，则提示仪器内部心电模块未受到损坏，需要检查仪器外部的心电导联线，即检查心电导联线是否出现断裂、打折、老化；其次检查电极片的粘贴位置，及时更正不准确的粘贴位置；最后检查心电导联线接头以及设备端的接口维持是否正确，若错误则需要进行更正。
无法显示血氧饱和度波形与脉搏内部电路模块发生故障维修人员需要首先检查血氧饱和度探头是否发生脱落。
若未出现脱落，则需要排查，用设备对血氧饱和度波形以及脉搏显示情况进行模拟。
若显示正常，则提示仪器内部的血氧饱和度监测模块未发生损坏，需要再次检查外部相应的连接线;若仍未能正常显示波形与脉搏，则提示模块发生损坏，需要进行维修或更换。
监护仪常见故障及处理
附件故障
血压部件 故障一：无创血压泵超时。 处理：检查袖带管路连接处 是否漏气，更换良好的袖带 或接头，如无漏气则重新放 置袖带于正确位置。 故障二：泵打气但袖带充不起气 处理：检查漏气点，漏气点在内部还是外部，外部是袖带 还是管路，内部需拆机检查。
附件故障 血氧探头 故障一：屏幕上无氧饱和度和脉率值 处理：检查连接部件是否接触良好，探头是否有 红光，若无红光需更换探头 故障二：氧饱和度显示传感器脱落。 处理：检查连接部件是否接触良好
监护仪的常见故障及处理
1 2 3
故障结构图
常见故障及处理
注意事项
故障结构图
故障
软件
硬件
板块
附件
电源板
主板
DAS板 显示板
心 电 导 联
血 压 袖 带
血 氧 探 头
数 据 线
软件故障 常见故障：机器误报警、反应慢等 处理：查看参数设置，报警上下限设置，对于反应 慢常采用机器冷热启动等 DASH热启动：同时按住三个键 当屏幕变黑再释放所有按键
数据线故障 常见故障现象：机器反复启动 处理：拆机重新插拔数据线， 必要时用复活剂进行处理
注意事项 一拆机前一定要先将电池取下 二板块替换时一定要记住连接线位置，还原后要仔 细检查，检查无误后方可通电 三更换DAS板时应查看版本型号是否相同
四更换血氧探头时一定要注意型号是否相同
DASH 4000
DASH 3000
常见故障 电源故障 故障现象：接通电源后，电源 指示灯不亮，按开机 按纽 无任何反应。 处理：先检查电源线是否有问 题，如若正常再拆机检查。
主板和DAS板故障 故障现象：常表现为机器反复启动，不能监测数据 等 处理：常采用替换法，即通过好的板块逐一进行替 换，将故障定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见故障现象如下：
故障一：黑屏，开机无显示。 故障二：白屏、花屏。 故障三：ECG无波形。 故障四：心电波形干扰大。 故障五：血氧测不了，且探头内无红光闪动。 故障六：血氧测不了，探头红灯不闪。 故障七：NIBP故障。
故障一：黑屏，开机无显示
检修方法： 通电开机，仪器黑屏无显示，但电源指示灯亮。 这时应先判断系统能否正常启动。可通过外接显示器 来判断。接后若能能正常显示监护仪工作界面，则说 明系统能正常启动，可能是屏坏或屏排线松了接触不 好。如果没有显示器可以开机后听有没有系统启动的 声音，如果有且过一会儿按打气键气泵能充气，那也 说明是屏或屏排线的问题。如果系统不能正常启动， 则一般是电源故障。
故障三：ECG无波形。
检修方法： 一般检查都是遵循由简单到难的方法。首先判断 导联线是否完好。有无短线或电极片有没有生锈导致 联连失败。其次看心电模块供电是否正常，可用万用 表测量心电板上各芯片供电是否正常来判断。接着判 断电板跟主板通信是否正常 。有些仪器有自检功能 （像迈瑞的机器），如果通信故障的话会直接报警。 但有些仪器无此功能需要工程师自己判断。如果以上 的原因都排除的话，是需要工程师用示波器对信号进 行跟踪看是哪引起的故障。有时候虚焊也会使得心电 无波形。此外还要注意查看导联模式，如果仪器上导 联模式选了五导联但用的是三导联的导联线，那肯定 心电无波形了。
故障五：血氧测不了，且探头内无红光闪动。 检修方法： 在探头合适的情况下无红光闪动，说 明血氧板有问题。血氧测量是通过血氧探 头上臂两个发光二极管各发出波长是 660mm的红光和940mm的红外光。光电检 测器将透过血管的红光和红外光转换成电 信号。现在探头红光不闪，说明发射电路 故障
故障六：血氧测不了，探头红灯不闪。
监护仪常见故障及检修方法
Байду номын сангаас
1 监护仪原理
医用多参数监护仪的基本原理，主要由4个部分组成： 信号参数、模拟处理、数字处理、信息输出。通过电极和传 感器拾取人体心电、血压、呼吸，氧饱和度等生理参数信号， 并将这些信号转化为电信号。通过模拟电路对采集的信号进 行阻抗匹配，过滤、放大等处理，由模拟转换器把人体生理 参数的模拟信号转化为数字信号，送入数字处理部分，它由 模／数转换器、微处理机、存储器等组成，是多参数监护仪 的核心部分。微处理机接收来自控制面板的控制信息，通过 执行程序，对数字信号进行运算、分析和存储．在输出结果 的同时协调、检测整机各部分的工作，如显示波形、文字、 图形、分析报告，启动各类报警和打印纪录。
谢谢
故障二：白屏、花屏。
检修方法： 白屏、花屏说明显示屏有逆变器供电，背景灯有 亮，但无主控板显示信号输入。可在机器后面VGA输 出口外接显示器，若输出正常，则说明屏坏或屏到主 控板排线松。若无输出，则可能主控板故障。 主控板出现故障比较少，修过几台白屏故障的 都不是屏坏就是屏到主控板的线接触不良。换屏或把 屏连接线插好打胶固定即可。
监护仪分类为：
(1)单参数监护仪； (2)多参数多功能综合监护仪，包括插件式组合监护仪； (3)中央监护系统。 多参数监护仪是一种自动分析智能型监护仪器，它 的应用对保障病人的生命安全无疑具有非常重要的临床 价值。但是对几种生命参数的测量都有其自身不可克服 的缺陷．因此，它的智能化程度虽然不断提高，却绝对 不能代替人，它的结果还是需要操作人员进行综合分析 判断和正确识别．在使用时要认真操作，对测量结果要 正确评判。
故障四：心电波形干扰大。
检修方法： 首先排除来自手输入端的干扰。如电板片生锈 失效、导联线某根线接触不好或线老化。其次 判别 是机外原因还是机内原因引起的。排除干扰是维修中 较困难的工作。可用如下方法判断：拔了导联线，看 是否是一条直线，线上有无干扰。如果没有干扰的话 说明仪器本身没有问题，干扰是由机器外部（如导联 线断、电极失效、高频电力干扰等）引起的。如有干 扰则说明心电板有干扰，这时可再判断是电源干扰还 是板上IC坏引起的干扰。
检修方法： 可通过更换探头的方法判断是探头坏还 是板坏。常常是探头上有线断了使得二极 管不发光。此时可以用手术刀轻轻刮开指 套处，把断了的线接好，但要小心不能接 错。如果探头没问题，则电路板坏或板上 接收电路故障。
故障七：NIBP常见故障及检修。
1）不能打气：首先确定板及通信是否有故障。如果没有， 则再查查按下打气键时有没电压输给气泵。如果有,则一 般是气泵坏了；如果没有，则说明驱动电路有问题（常 常是那些驱动IC坏） 2）漏气：先判断哪里导致的漏气。首先更换袖带，看是否 是袖带漏气。其次看看各连接导管有没有松或老化使得 漏气，再看看电磁阀是否关闭不全。 3）只能充气不能放气：一般是电磁阀故障或压力传感器坏 了。 4）测出的数值不准：看数值偏低还是偏高。 如果是偏高的话首先确定袖带有没有绑紧，其次看那些 连 接管是否有堵住。如果值偏低则主要连接管漏气、 电磁阀关闭不全、传感器不精确等导致。
