蒂森MC3随机资料-(1)
蒂森电梯调试资料全
目录页码1 注意 42 总述 4 2.1 软件版本 4 2.2 同步/异步电机及现代化操作之版本 4 2.3 运行模式4 2.4 参数 4 2.5 连接参数输入面板 52.6 上电 53 运行 5 3.1 参数的选择和变更 5参数列表 6显示屏参数 6功能参数 6 3.2 在EEPROM中保存变更7 3.3 恢复所有参数到工厂设置73.4 恢复个别参数到工厂设置74 错误堆栈8 4.1 显示错误堆栈8 4.2 删除堆栈显示8 4.3 结束堆栈显示84.4 错误描述85 参数描述10 5.1 可变参数10P0：启动延迟参考值t STS10P1:抱闸作用时间t BE10P3…P6：速度控制10P3：转动方向10P4：控制方向（仅对异步电机）10P5：速度控制器P增量10P6：速度控制器I增量11P7：语言选择11P10…P11：模拟输出MP42…MP43 TMC板11P13…P17: 减速比率12P13：齿轮比率121．注意根据设备构成，仅一定（合理的）参数会显示。
例：当选择带有外部运行特征计算机的运行方式时，则不能对内部运行特征计算机的任何参数进行编缉。
2．总述2．1 软件版本此描述包含的软件版本为V2.1,V11.1, V20.4/MO(TMC-板)和V5.1(TMI-板)。
随着产品的进一步研发和改进，我们不定期地对新软件进行更新，界时可能会与此处描述有出入。
软件更新的具体说明请参见SAP中相关技术说明。
我们将以后版本命名如下：对于TMC-板：V2.2, V2.3…或V11.2, V11.3或V20.5/MO, V20.6/MO。
对于TMI-板：V5.2, V5.3。
2．2 同步/异步电机和现代化操作之版本现有4种不同的CPI软件版本，其区别在于不同用途上。
V2.X TMC和V5.X TMI用在同步电机上。
V11.X TMC用在带增量解码器的异步电机上，V20.X/MO TMC用在带或不带增量解码器的第三方电机上。
蒂森I 型 诊 断 仪-使 用 说 明 书讲解
编辑: Keinz校对:Shirley Fang发行日期: 更改: 页码: 1用 I 型诊断仪总共可以查询或处理 16 种功能。
各项具体的功能可以用程序选择轮来选定。
被选定的功能就会出现在七段数字显示屏上 ( 闪烁显示。
注意 ! 使用手册 , 第 13 章 , 只包含准确的教入操作步骤。
________________________________________________________________1 当七段显示屏闪烁时, 上图侧面所示功能将由 A 列及 B 列发光二极管指示出来。
2 IS ... 检修运行 RS ... 应急电动运行I 型诊断仪起 / 停按钮七段数字功能显示 (闪烁 1LK 感应器运行:IS/RS 2IS 上行IS 下行⇐程序选择轮 LN 感应器W/W1 接触器 WO/WU 接触器脉冲 SR 模块检查回应安全回路 EKHKTK KJ编辑: Keinz校对:Shirley Fang发行日期: 更改: 页码: 2诊断仪用於 TCI 及 TCM 电梯控制装置当 TCI 采用从 04.86/3 版起的工作程序时, 或者当 TCM 采用 MC, MC1, TCM-MC2使用方法 (参见从 24 页起的说明• 将 I 型诊断仪插入 CPU ,必定出现功能显示 (闪烁。
用程序选择轮选定所需的功能。
•• 只有当七段显示屏闪烁时 , 才可能从一种功能转换到另一种功能。
• 要退出所选功能 , 可将程序选择轮转动一挡 ,再按下起 / 停钮 > 2 秒。
• 要从教入功能退出时 , 可以通过 AF 00 或者将主开关断开再接通。
• 下述的关於 TCI/TCM 测试器的解释和功能说明适用於所有的从04.86 版起的工作程序。
编辑: Keinz校对:Shirley Fang发行日期: 更改: 页码: 3功能 15 00 教入适用于控制装置 TCI 和 TCM 配 FV 驱动、受控及调速液压驱动和Isostop 16M 驱动根据有关的控制装置型式和驱动装置型式 , 下列 AF 功能可能以不同的顺序出现在诊断仪的显示屏 (七段数字显示上。
蒂森电梯
诊断仪I操作说明- 功能 -MA136510046I 型诊断仪7 段数字显示屏起动/停止按键（闪烁1）旋转脉冲LK 传感器运行：IS/RS2IS 上行SR 模块反馈IS 下行程序选择旋钮安全回路EK LN 传感器HKTK W/W1 接触器KT WO/WU 接触器当I 型诊断仪没有进入 15AF 功能时，LK 和 LN 感应器被井道码板遮挡时，诊断仪上的 LK 和LN 相应的发光二极管闪烁。
当 I 型诊断仪进入 15AF 功能时，LK 和 LN 感应器被井道码板遮挡时，诊断仪上的LK和LN相应的发光二极管不闪烁，并且在功能15AF里这两个LED的配位也互相对换（见MA13，类型6510，顺序号046）。
用诊断仪I总共可查询或处理16项功能。
用户可以通过程序选择旋钮选定各项功能。
选定的功能出现在七段数字显示屏上（闪烁显示）。
使用方法将诊断仪I插入相关的印刷电路板（CPU，门控制，LMS1等等）。
显示屏显示某项功能(闪烁)。
用户可调节程序选择旋钮，选择需要的功能。
只有在显示屏闪烁的情况下,才能从一个功能转换到另一个功能。
退出选定功能：将程序选择旋钮旋转一档，然后按启动/停止键>2秒。
用户可通过AF00（dF00，bF00）或者将主开关切断再接通，退出教入功能。
本书中对诊断仪I的阐述或功能描述适用于04.86.3版起的所有工作程序。
TCI/TCM 电梯控制系统的现行工作程序将在紧急信息栏中公布。
诊断仪I的所有功能将在以下章节中分别作详细介绍。
1）当七段显示屏闪烁时，上图侧面所示功能将由A列及B列发光二极管指示出来。
2）IS ...检修运行RS ...应急电动运行。
诊断仪I（适用于电梯控制系统TCI和TCM）当TCI采用04.86/3版起的工作程序，TCM采用MC，MC1，MC2，MC3控制系统时，以下功能可供选择。
功能界面功能名称描述页数01 00故障堆栈读出故障堆栈及事件堆栈F01 1-3402 00显示订单号06.88/6 版起的工作程序可实现此功能F02 103 00显示轿厢位置轿厢位置显示在7段显示器上；LED无意义F03 104 00运行阶段显示屏和LED显示当前的运行阶段F04 1-205 00存储器地址 A 列及 B 列 LED 显示重要的存储器地址（轿厢）F05 1-2006 00门锁装置（TCI）主门：A列及B列LED显示F06 LMS2（TCM）LMS2 教入107 00门锁装置（TCI）后门：A列及B列LED显示F07 CPI 参数（TCM）显示CPI控制器参数（仅限TCM）1-308 00轿厢召唤对主门一侧楼层发轿厢召唤F08109 00厅门召唤发下行召唤(TU) -主门侧F09 110 00厅门召唤发上行召唤(TU) -主门侧F10 111 00轿厢召唤对后门一侧楼层发轿厢召唤F11112 00厅门召唤发下行召唤(TU) -后门侧F12 113 00厅门召唤发上行召唤(TU) -后门侧F13 114 00显示版本及标志位显示CPU工作程序版本及发行日期。

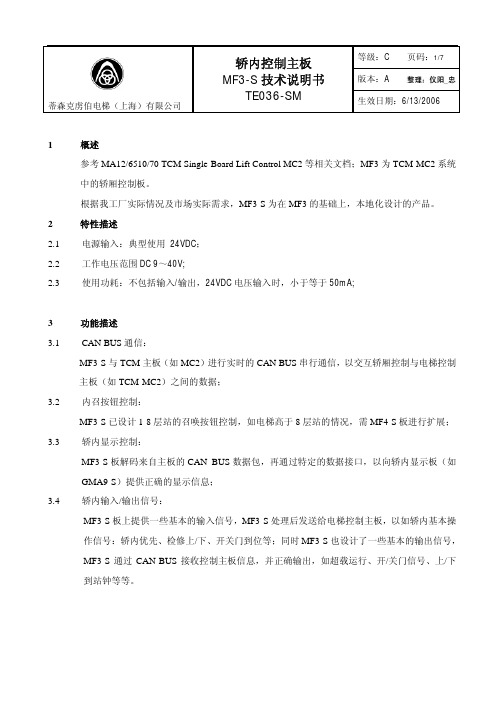

(蒂森轿内控制主板MF3-S技术新中文说明书)
1
概述
参考 MA12/6510/70 TCM Single-Board Lift Control MC2 等相关文档；MF3 为 TCM-MC2 系统
中的轿厢控制板。
根据我工厂实际情况及市场实际需求，MF3-S 为在 MF3 的基础上，本地化设计的产品。
2
特性描述
2.1 电源输入：典型使用 24VDC；
接插件 类型
接口 类型
CH2.54
×4
I
CH2.54
×4
I
CH3.96
×2
I
CH3.96
×2
I
CH2.54
×4
I
CH2.54
×4
I
CH3.96
×3
I
CH3.96
×3
I
Cቤተ መጻሕፍቲ ባይዱ3.96
×3
I
CH3.96
×3
I
CH3.96
×3
I
备注
蒂森克虏伯电梯（上海）有限公司
MF3-S 接口定义列表（续一）
信号功能
信号名称
ZTZ +24V ZTZD + 24V GU +24V
GO + 24V
FEH + 24V
轿内控制主板 MF3-S 技术说明书
TE036-SM
等级：C 页码：6/7 版本：A 更改码：00 生效日期：6/13/2006
端口定义
X41:1 X41:2 X41:1 X3:1 X3:2
X4:1 X4:2
X47:1 X47:2 X49;3 X49:4 X49:1 X35
3.2 内召按钮控制：
MF3-S 已设计 1-8 层站的召唤按钮控制，如电梯高于 8 层站的情况，需 MF4-S 板进行扩展；
蒂森电梯资料
TE-Evolution1
曳引机 无齿轮曳引机
450Kg, 630Kg(最高速度为 载重量 1.75m/s) 800Kg, 1000Kg,
1150Kg
速
度
1.0m/s, 1.5m/s, 1.6m/s, 1.75m/s, 2.0m/s,
最大运 行高度
110m (2.0m/s速度下)
门系统 S/K门系统
轿厢吊顶
CL001 Standard
星光型 Optional
2012 Tendering Package Marketing, ThyssenKrupp Elevator (China)
月光型 Optional
ThyssenKrupp Elevator (China)
轿内装修选择
地板 TCD 316 海蓝 浅灰 岩石灰 灰色 TCD 317
ThyssenKrupp Elevator (China)
永磁同步无齿轮曳引机
内转子结构曳引机
蒂森克虏伯原厂设计 永磁同步马达，高效节能 轴承位于转子两端，提供更稳定的受力支撑 更小的气隙和更好的防尘密封性能 免润滑维护，无油脂污染 嵌入式永磁体片，杜绝脱胶风险，极大提高可靠性 噪音低，运行平稳
谢谢浏览
ThyssenKrupp Elevator (China)
扶手
TSF01型
不锈钢管亚光短纹扶手
TSF08型 6mm不锈钢短纹、圆弧头扶手
2012 Tendering Package Marketing, ThyssenKrupp Elevator (China)
ThyssenKrupp Elevator (China)
TE-Evolution1系列荣誉
减少被污染和破坏的可能 用于各种装饰材料的墙面
蒂森电梯MC3调试手册下
第四章 调试 1 工作程序的编写分散型控制系统的CPU 需使用V90以后版本的程序； 新装电梯的MC3电路板中一般均已装有工作程序； 电梯改装时，可经EPROM 装载或下载有关工作程序；EPROM 装载指通过4只主印EPROM 组将工作程序载入闪速EPROM 中，MC3中的SO501及SO502插口即用于EPROM 装载或闪速编程。
EPROM 装载的存储芯片版本号如下：1.1闪速EPROM 的EPROM 装载1) 将轿厢驶入顶层，接通控制柜内的电动召回S01； 2) 断开控制柜内的Q00开关；3) 插入短接块J501，J502及J503；4) 把第1只主印ROM 组插入S0501及S0502插口中； 5) 连接诊断器1；6)接通电源开关Q00，诊断器会显示如下信息：表1：在第3步中，有可能不显示FFOE ，而显示如下错误信息： 表2：EPROM 装载的正式程序版本存储芯片之后按同样方法对主EPROM组2，3，4进行编程，只有在4只EPROM组均已载入程序后闪速程序才能运行；将短接块J501，J502及J503插入原来位置；再次插入电梯特性程序。
1.2闪速EPROM的下载下载是指用诊断器5或6经串行接口将工作程序写入闪速EPROM中，闪速EPROM中需先装有下载程序；将第6代远程监控下载到MH3时亦采用此方法。
下载步骤：—轿厢驶入顶层，接通应急运行开关S01；—将诊断器连接至MC3电路板的X1接头上；—打开诊断器电源开关并双击主菜单上的Window load；—在MC3窗口上点击“下载目的地”；—点击“选择文件夹”；—在窗口上选择并点击所需软件；—选择并点击MC3软件；—选择并点击工作程序版本号；—点击下载；系统会自动执行下载，时间为10分钟左右，中间不能中断。
—下载完毕后系统会显示“下载结束”；—按下OK键。
1.3电梯特性程序MC的特性程序需插入S0501插口中并向左对齐。
1.选层器需使用标准选层器码板；已设计第2条选层器轨道（用于将选层器码板装在护脚板上）。
帝森克虏伯电梯
2240mm 2130mm
驱动配置
6 ¼lb. T形双导轨系统 220 VAC, 50 Hz, 20A单相电源 两条9.5mm 直径8x19曳引绳 变频变速无齿轮曳引机
吊索总成
ThyssenKrupp
A company of ThyssenKrupp
ThyssenKrupp
Accessibility
Elevator
ThyssenKrupp Accessibility, April 2008 14
ThyssenKrupp
A company of ThyssenKrupp
ThyssenKrupp
Accessibility
Elevator
ThyssenKrupp Accessibility, April 2008 15
ThyssenKrupp
A company of ThyssenKrupp
ThyssenKrupp
Accessibility
Elevator
人性化的配置和功能（二）
ThyssenKrupp Accessibility, April 2008 10
▪ 2.13~2.39米轿厢净高可供选择 ▪ 可切换的轿厢照明定时切断功能 ▪ 带MODEM接口的控制屏，实现美国原厂人员对故障电梯的远程检 测
3. 运行舒适
创新与需求的同步 - 设计领先的无齿轮马达
4. 融合环境
绿色环保设计 - 低能耗、无油污
5. 产品规格
A company of ThyssenKrupp
ThyssenKrupp
Accessibility
Elevator
ThyssenKrupp Accessibility, April 2008 2
[电子电路]蒂森电梯MC1资料
MC-1序号内容页数第一章MC1概述 21 介绍 22 CAN BUS 23 门系统 3第二章控制柜 41 控制系统 42 PC板介绍 5 （1）MC1主板 5 （2）MZ1 7 （3）MW1 9 （4）MQ1 11 （5）MB2.1 13 （6）MN3 13 （7）MH2 14 （8）TF 14 （9）MP 15 （10）ESA 21 （11）MV6 243 驱动系统26第三章轿厢和井道271 轿厢和井道概述272 轿厢PC板28 （1）MF3 28 （2）MF4 32 （3）LMS1 343 井道MS2 35第四章门机371 SELCOM 372 F5 56第五章调试801 MC1软件设置802 慢车和快车873 LMS1称重装置105 附录电器线路图125第一章MC1 概况1.介绍MC1是TCM基础上新开发的产品。
CPU电路板MC1专门配在TCM控制上使用。
它带一个16位微处理器，集合了当前所知的所有功能。
最终的扩展还将包括路径计算机电路板MW1和接口电路板MD1（用于CPI驱动，API-S和Isostop16M）的功能。
来自旋转脉冲发生器的脉冲槽道A和B能够被写入，而且直接由MC1处理。
两项基本改动会对井道导入（AF10）产生影响。
此外MC1带一个所谓的瞬时存储EPROM，其存储容量为1Mbyte, 通过电梯工作程序中可用二种不同的装入方式对它进行编程。
MC1 控制柜2．CAN BUSMC1通过CAN BUS线进行串行通信。
其特点有：各通信系统连线少，通信速度快，可靠性好，抗干扰强。
The copyright of this book is reserved by3．门系统MC1可选择F2；F3；F4；F5；SELCOM 等门系统。
4．驱动系统MC1可选择API ，CPI ，ISOSTOP 16M ，液压驱动系统。
API 变频器第二章 控制柜1． 控制系统控制柜简图The copyright of this book is reserved 2. PC 板介绍(1).MC1 板（6510078680）电路板MC1 –元件端运行位置：MC1前端5VDC电压供应至MC1：通过来自MH2或MN3的MV6接线板The copyright(2)MZ1板（65 100 59 680）H2 H6 S1 S2H1 H5H3MZ1电路板-硬件中心 MZ1前视图用于启动端头电阻（此电阻必须总是要连上）的跳线。
蒂森电梯DSC目的楼层控制系统介绍
介绍蒂森克虏伯电梯目的地选层控制 (DSC) - 一种全新的电梯群控系统 -tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制• 蒂森克虏伯电梯目的地选层控制 (DSC) 是一种全新的电梯群控系 统，传统的电梯群控系统是靠外呼和内选实现电梯的运输，运力 不能够很好的发挥，尤其在高峰时刻会出现严重的拥堵。
而DSC 控制通过侯梯厅选层，通过电脑精确计算以图解的形式告之乘客 哪一部电梯能最快将其送达指定楼层，减少电梯中间停站，大大 提高运力。
实践表明DSC控制系统将运力提高20%-30%。
• 蒂森克虏伯电梯目的地选层控制 (DSC)系统能够实现门禁功能， 为大厦的管理提供诸多方便。
能够实现刷卡和密码双重管理。
VIP、残疾人等多种服务。
tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 传统离散的群控系统tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 基本观点• 乘客在电梯外面输入目的地楼层TCM• 控制系统将计算哪一部电梯能最快将其送达指定楼层• 这部电梯会给乘客指示• 轿厢内没有操作按钮D S C -T e rm ina ltkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 传统的电梯群控tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 步骤11. 选择目的地tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 步骤22. 分配电梯请用此电梯tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 轿厢内部楼层指示当进入轿厢内,显示你 要到达的目的楼层tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 两步操作举例 (Broadgate, England).DSC操纵面板 (projekt Broadgate in london)A company ofThyssenKrupp AufzugswerkeThyssenKruppElevatortk目的地选层控制 步骤11. 区域选择tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 步骤22. 选择目的地楼层tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 步骤33. 分配电梯请使用此电梯tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 刷卡选择举例 (Katowice, Poland).Click hereA company ofThyssenKrupp AufzugswerkeThyssenKruppElevatortk目的地选层控制 可变终端 (1).• 两种尺寸显示:- 5,6“ diagonal (111 x 83,5 mm) 320 x 240 pixel, 16 colours.- 10,4“ diagonal (211 x 158 mm) 640 x 480 pixel, 256 colours.tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 可变终端 (2).• 多种不同的安装方式- 独立的平面或柱状 - 安装在墙上的按钮 - 镀金的图案设计面板 - 适合不同的建筑 - 用户定制tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator目的地选层控制 集成的识别系统 专用授权 公共区域. 自动分配电梯到达目的地 (用户只需读取终端电梯分配). RFI-tags (Radio Frequency Identification, Transponder): Keyring- Chipcard- Watch- In the form ofacoinA company ofThyssenKrupp AufzugswerkeThyssenKruppElevatortk目的地选层控制 专用 键 – 专用功能残疾人操作 VIP 帮助• Empty car is made available • Prolonged door open time • Prevention of misuse in connection withidentification system • Without identification system: code-input• Start of special trip • Empty car is made available • Prevention of misuse in connection withidentification system • Without identification system: code-input• Display of online-helpA company ofThyssenKrupp AufzugswerkeThyssenKruppElevatortk目的地选层控制 运力提高比率 Galileo Tower, Frankfurt / Main Group of 6 elevators. MAX Tower, Frankfurt / Main Group of 5 elevators . Wagramer Straße, Wien Group of 5 High-Rise elevators. Layetana Tower, Barcelona Group of 8 elevators.A company ofThyssenKrupp AufzugswerkeThyssenKruppElevator+ 14 % + 20 % + 22 % + 28 %tk目的地选层控制 References in Germany (1). University (building K2), Stuttgart preliminary, since september 1998. Savings Bank Insurance (Sparkassenversicherung), Stuttgart Group of 5 elevators and 8 stops,since february 2000. University (building K1), Stuttgart Group of 6 elevators and 23 stops, since february 2002. Bank (Sparkasse), Siegen Group of 2 elevators and 11 resp. 12 stops, installation at the moment.A company ofThyssenKrupp AufzugswerkeThyssenKruppElevatortkDestination selection control. References in Germany (2). Stadthaus, Bonn Group of 6 elevators and 20 resp. 21 stops, delivery in the middle of 2002. Hospital, Würzburg 2 groups of 2 elevators and 8 resp. 9 stops, in 2002.tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevatorDestination selection control. References international (1). Office-building „Le van Gogh“, Paris 2 groups of 4 elevators and 14 stops, since autumn 2000. Office-building „BC 2000“, Katowice Group of 4 elevators and 18 stops, in III. quarter 2002. Office-building „Broadgate Phase 1“, London Group of 4 elevators and 8 stops, since january 2002.tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevatorDestination selection control. References international (2). Office-building „London Wall 125“, London 2 groups of 5 elevators and 11 stops, as low and high-rise-group, connection to a „10 car group“, delivery autumn 2002. Office-building „Business Avenue“, Dubai Group of 4 elevators and 13 resp. 14 stops, delivery in january/februrary 2002. Office-building „Biskop Gunnerus gate 14“, Oslo Group of 6 elevators and 26 resp. 27 stops, delivery in january 2003.A company ofThyssenKrupp AufzugswerkeThyssenKruppElevatortk目的地选层控制 蒂森电梯目的地控制系统与其它系统相比较的优势 良好的人机界面 图解指示指定电梯 清晰的目的地输入 显示内容的灵活设计 恰当的附加信息 Ten-key keyboard with text displayNumber + arrow Key sequence 1 2 12 or 1 and 2 ?tkA company ofThyssenKrupp AufzugswerkeThyssenKruppElevator。
蒂森知识
1。
PDA可以调试蒂森MC1系统,MC2系统,MC3系统，F9门机，C PI变频器，SM02系统。
2.I型可以调试蒂森MC1系统,MC2系统,MC3系统，LMS1称重。
3.PT可以调试蒂森CPI变频器。
4.PDA和I型对比，主要的优势
A看故障码，一次可以显示100条，每条故障码都有时间记录。
B看变频器故障码，一次可以看200条，都有时间记录.
C可以看到整个系统的通讯状态，便于故障判断。
D算是蒂森最全的仪器了，蒂森的系统都可以调试。
早期新时达系统也不例外。
诸如调试F9门机等。
5，蒂森目前就有上海工厂，中山工厂。
两个工厂用的最多的系统就是MC2系统，MC2在国内是从1米-4米都是用这系统。
MC2目前出现3中板子，MC2,MC2-C,MC2-S.三种板是可以相互通用，都是进口板。
诸如外呼，LMS1,显示，变频器等都是通用的。
6.蒂森的S8门系统一塌糊。
F9门机容易发热，S8门球间距就20MM,门刀插入后，左右就5MM的间隙，比较娇贵的电梯。
7，蒂森MC2主板的芯片拆掉后，电梯照样可以运行，此芯片是记录电梯楼层，显示，消防，群控，速度等所有的配置信息。
一但没有此芯片，换新主板就是一大难题。
维保接手一定要做A6测试。
罗玉明。
