AV90轴流风机防喘振分析及系统概述

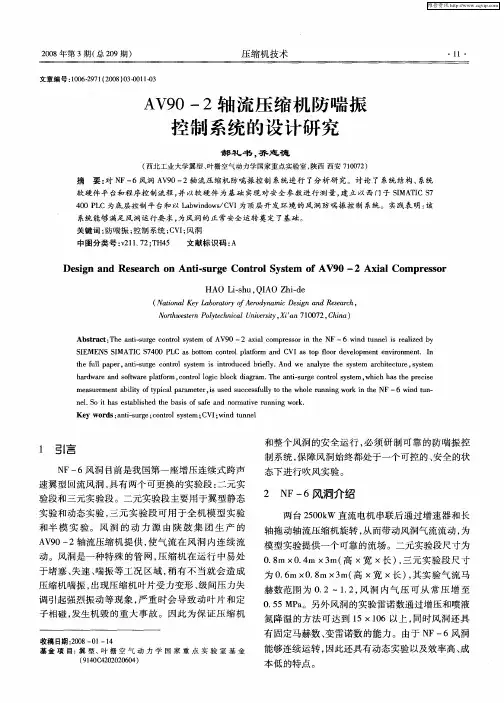

AV90—2轴流压缩机防喘振控制系统的设计研究
摘
要 ： Ｎ ６风 洞 Ａ ９ ２轴流压缩机 防喘振控 制 系统进行 了分 析研 究。讨论 了系统 结构、 对 Ｆ一 Ｖ ０— 系统
软硬件 平 台和程序控制 流程 ， 以软硬件 为 基础 实现对 安全参 数进行 测量 ， 立 以西 门子 ＳＭＡ Ｉ ７ 并 建 Ｉ ＴＣ ｓ ４ ０Ｐ Ｃ为底层 控制平 台和 以 Ｌ ｂ ｉｄｗ ／ Ｖ 为顶层 开发环 境 的风洞 防喘振控 制 系统。 实践 表明 ： ０ Ｌ ａｗ ｎｏ ｓＣ Ｉ 该 系统能够满足风洞运行要 求 ， 为风 洞的正常安全运转 奠定 了基础。
Ａｂ ｔ ａ ｔ Ｔ ｅ ａ ｔ—ｕ ｇ ｏ ｔｏ ｙ ｔ ｍ ｆＡＶ ０—２ ａ ｉｌｃ ｍｐ ｅ ｓ ｒ ｉ ｈ ｓ ｒ ｃ ： ｈ ｎ ｉ ｒ ｅ ｃ ｎ ｒｌ ｓ ｓｅ ｏ ９ ｓ ｘ ａ ｏ ｒ ｓｏ ｎ ｔ ｅ ＮＦ一６ ｗ ｎ ｕ ｎ ｌｉ ｒ ａ ｉｅ ｙ ｉ ｄ ｔ ｎ ｅ ｓ ｅ ｌ ｄ ｂ ｚ Ｓ ＥＭＥ Ｉ Ｉ ＮＳ Ｓ ＭＡＴ Ｃ ￥ ４ ０ ＰＬ ｓ ｂ ｔ ｍ ｏ ｔ ｌｐ ａｆ ｒ ａ ｄ Ｃ ｓ ｔｐ ｆ ｏ ｅ ｅｏ ｍｅ ｔｅ ｖ ｒｎ ｎ ． Ｉ Ｉ ７ ０ Ｃ ａ ｏｔ ｏ ｃ ｎ ｒ ｌｔ ｍ ｎ ＶＩ ａ ｏ ｏ ｒｄ ｖ ｌ ｐ ｎ ｎ ｉ ｍｅ ｔ ｎ ｏ ｏ ｌ ｏ
态下 进行 吹 风实 验 。
验段 和 三元实 验 段 。二元 实验 段 主要 用 于翼 型静 态 实验 和 动态 实验 ， 元 实 验 段 可 用 于 全 机 模 型 实 验 三 和半 模 实 验 。 风 洞 的 动 力 源 由 陕 鼓 集 团 生 产 的 Ａ ９ ２轴流压 缩 机 提供 ， 气 流 在 风 洞 内连 续 流 Ｖ ０— 使
关键 词 ： 防喘 振 ； 制 系 统 ； Ｖ ； 洞 控 Ｃ Ｉ风
电站轴流式风机的失速喘振与防治
轴流式风机当调节叶片(动叶调节风机为动叶片，静叶调节风机为入口调节叶片)角度固定在某一位置时，在正常工作区域内，风机的压力随风机流量的减小而增加，当流量减小到某一值时压力达到最大、当流量进一步减小时，风机压力和运行电流突然降低，振动和噪音增大这一现象被称为风机失速。 风机失速后有两种不同表现，一是风机仍能稳定运行，即压力、风量、电流保持相对稳定，但噪音增加；风机及其进、出口气流压力承周期性脉动；风机振动常常比正常运行高。这种现象称之为旋转失速。另一是风机即压力、风量、电流大幅度波动，噪音异常之大，风机不能稳定运行，风机可能很快遭受灭性损坏，这种现象称之为喘振。
图8 轴流风机防失速装置
图9 轴流风机有无防失速装置性能曲线比较
9 防止运行中轴流风机失速措施
1)运行人员应了解风机所在系统的阻力构成，特别是那些阻力较大又易于堵塞的设备（如预热器、暖风器、消声器等）的正常阻力范围。 2)在实际运行中若这些设备阻力超出了范围可能导致风机失速时，应控制该风机的出力，并及时采取措施消除堵塞。
从两次风机失速时的开度均大于停磨后两风机稳定运行时的开度(参见下表)说明：风机失速主要原因是在停磨过程中，在减小磨煤机通风量的同时，未能及时将一次风机的出力降到应有值，即一次风机入口门调节不到位，造成总一次风量低于两台一次风机当时开度下的失速流量，从而导致一台风机失速。
停磨过程中一次风机失速时与停磨后稳定运行时风机有关参数比较
2) 在轴流风机的进出口之间加旁路再循环风(烟)道；当风机失速时，打开旁路风道门，使一部分风(烟)量从风机出口流向风机入口，即使一部分风(烟)量在风机内循环，以增加风机的风(烟)量，使风机脱离失速区运行。但这增加了风机的耗功，是很不经济的。
加装防失速装置 为消除轴流风机的失速，多年来学者们进行了大 量的研究和实验工作，并提出了一些能把失速区向小 风量方向推移，戓者把压力曲线上的波谷减弱直到完 全消除的办法。但戓因结构复杂，戓因对风机效率影 响大，或噪音问题而未能得到广泛应用。直到1974年 原苏联伊万诺夫提出了一种简单有效的装置--空气分 流器来消除旋转失速，并在矿井局扇上获得广泛应 用。取得了美、英、法、原西德、印度、丹麦等多国 专利后，在轴流风机上加装防失速装置才在静调轴流 风机上得到较广泛使用。如德国kkk公司的KSE、我国 淮南煤碳学院和西安热工院均成功地设计出了类似的 防丢速装置并分别应用到矿井和电站轴流风机上。下 面以西安热工院开发的该型防失速装置为例进行介绍
轴流风机喘振的原因分析及应对措施
摘
要： 轴流风 机由于其转子结构 复杂且转动部件较 多 ， 引起 喘振 的风险较大 ， 造成 的危害 也相对较 大。根据 现场 的实
际情 况 ， 分析 了风机喘振 的原 因 ， 采取应对措施后 ， 风机 喘振 的几率明显降低 。
关键 词 ： 轴流风 机 ； 喘振 ； 门涡街 ； 卡 激振力 中图分类号 ： Ｋ２ ３ ２ Ｔ ２ ．７ 文献标志码 ： Ｂ 文章编号 ：６ ４—１ ５ （０ １０ ０ ０ ０ １７ ９ １ ２ １ ）５— ０ ８— ２
第 ５期
张 广 东 ： 流风机 喘振 的原 因分析 及应 对措 施 轴
・ ９・
其 工作 环境 恶劣 ， 构 复杂 ， 易 积粉 积 油 ， 别 是 结 容 特 在 调试运 行 期 间 ， 机组 启 、 停频 繁 ， 可燃 物 累积较 多 ， 极 易产生 再燃 烧 ， 气 预 热 器 产 生 变 形 ， 成 动 、 空 造 静 间隙增 大 ， 风 系数增 加 。 由于漏 风系 数增 大 ， 风 漏 送
次风机 电 源开 关 Ｂ相 油 位低 于下 限 值 ，８：６ Ｂ一 １ ２，
次风机停运 。１ ：８ Ｂ一次风机电源开关更换工作 ８４ ， 结束。此时， 热一次 风压为 ５ ３／ ．６ Ｐ ， ．５ ５ １ ａ Ａ一次 ｋ
风 机动 叶 开度 ８ ．％ 。１ ：８ 启 动 Ｂ一次 风 机 ， ６７ ８４ ， 在 Ｂ一 次 风机 出 口挡 板 联 开 的过 程 中 ， 一 次 风 压 快 热 速 下降 至 ２ ８／ ．３ Ｐ 。同时 ， ．９２ ６ ａ ｋ Ａ一 次 风机 在 动 叶 开度 不 变 的情 况 下 电流 由 ６ ．７ １Ｏ 降 至 ５ ．８ Ａ下 ８４ Ａ， 出 口风 压 由 ５９ Ｐ ．６ｋ ａ降至 ３６ Ｐ 。值 班人 员判 断 ．４ｋ ａ 为 Ａ一次 风机 喘振 ， 即手 动减 Ａ 一次 风 机 动 叶至 立 ６ ．％ ， 打 开 Ａ一 次 风 机 冷 风 再 循 环 门 ， 次 风 ５５ 并 一 压继 续 降至 １０ ／ ．６ｋ ａ ８５ 停 Ｂ一 次 风 机 ．０ ０ ６ Ｐ 。１ ：０， 并加 开 Ａ 一 次 风 机 动 叶 开 度 ， 压 开 始 上 升 。 风
风机的喘振保护构成原理及具体措施
风机的喘振保护构成原理轴流风机性能曲线的左半部具有一个马鞍形的区域，在此区段运行有时会出现风机的流量、压头和功率的大幅度脉动，风机及管道会产生强烈的振动，噪声显著增高等不正常工况，一般称为“喘振”，这一不稳定工况区称为喘振区。
实际上，喘振仅仅是不稳定工况区内可能遇到的现象，而在该区域内必然要出现的则是旋转脱流或称旋转失速现象。
这两种工况是不同的，但是它们又有一定的关系。
象17如下图图所示：轴流风机Q-H性能曲线，若用节流调节方法减少风机的流量，如风机工作点在K点右侧，则风机工作是稳定的。
当风机的流量Q < QK时，这时风机所产生的最大压头将随之下降，并小于管路中的压力，因为风道系统容量较大，在这一瞬间风道中的压力仍为HK，因此风道中的压力大于风机所产生的压头使气流开始反方向倒流，由风道倒入风机中，工作点由K点迅速移至C点。
但是气流倒流使风道系统中的风量减小，因而风道中压力迅速下降，工作点沿着CD线迅速下降至流量Q=0时的D点，此时风机供给的风量为零。
由于风机在继续运转，所以当风道中的压力降低倒相应的D点时，风机又开始输出流量，为了与风道中压力相平衡，工况点又从D跳至相应工况点F。
只要外界所需的流量保持小于QK，上述过程又重复出现。
如果风机的工作状态按F-K-C-D-F周而复始地进行，这种循环的频率如与风机系统的振荡频率合拍时，就会引起共振，风机发生了喘振。
风机在喘振区工作时，流量急剧波动，产生气流的撞击，使风机发生强烈的振动，噪声增大，而且风压不断晃动，风机的容量与压头越大，则喘振的危害性越大。
故风机产生喘振应具备下述条件：a)风机的工作点落在具有驼峰形Q-H性能曲线的不稳定区域内；b)风道系统具有足够大的容积，它与风机组成一个弹性的空气动力系统；c)整个循环的频率与系统的气流振荡频率合拍时，产生共振。
轴流风机的Q－H性能曲线旋转脱流与喘振的发生都是在Q-H性能曲线左侧的不稳定区域，所以它们是密切相关的，但是旋转脱流与喘振有着本质的区别。
轴流风机失速与喘振的分析和对策
轴流风机失速与喘振的分析和对策摘要：本文对轴流风机常见的失速以及喘振问题进行了分析，并结合某发电厂#3炉轴流式吸风机的异常现象进行了总结并提出防范措施。
关键词：轴流风机；失速；喘振前言：由于动叶可调轴流风机具有占地面积小、各负荷段效率都较高等优点，近年来火电厂锅炉辅机普遍都采用动叶可调式轴流风机。
动叶可调轴流风机的性能曲线具有驼峰型特性，这就导致了风机接近曲线边缘时可能会导致风机发生失速甚至喘振的现象。
本文分析了某发电厂3号炉乙号吸风机失速的原因，提出了相应的预防措施，以及在机组运行过程中如何避免失速和喘振的发生。
1轴流风机的失速与喘振1.1失速轴流风机普遍采用扭曲机翼型叶片，气流方向与叶片叶弦的夹角α即称为冲角，正常运行时，冲角为零或很小，气流绕过叶片保持稳定的流动状态，如图1（a）所示。
当冲角为正时，即α > 0，且此正冲角超过某一临界值时，叶片背面流动工况开始恶化，在叶片背面尾端出现涡流区，形成“失速”现象，如图1（b）所示。
冲角α大于临界值越多，失速现象就越严重，流体的流动阻力也就越大，严重时还会阻塞叶道，同时风机出力也会随之大幅下降。
风机的叶片在制造及安装过程中，由于各种客观因素的影响，叶片不可能有完全相同的形状和安装角度，因此当运行工况变化时使气流方向发生偏离，各个叶片进口的冲角就不可能完全相同。
当某一叶片进口处的冲角α达到临界值时，就可能首先在该叶片上发生失速，并非是所有叶片都会同时发生失速，失速可能会发生在一个或几个区域，该区域内也可能包括一个或多个叶片。
由于失速区不是静止的，它会从一个叶片向另一个叶片或一组叶片扩散，如图2所示。
假定产生的流动阻塞首先从叶道23开始，其部分气流只能分别流进叶道12和34, 使叶道12 的气流冲角减小, 叶道34的冲角增大,以至于叶道34也发生阻塞, 并逐个向其他叶道传播。
如图3所示，马鞍形曲线M为风机不同安装角的失速点连线，工况点落在马鞍形曲线的左上方，均为不稳定工况区，这条线也称为失速线。
防止轴流风机喘振措施
防止轴流风机喘振措施
防止轴流风机喘振的措施包括：
1. 安装阻尼器：在轴流风机的进出口或蜗壳内安装阻尼器，可以减少风机的机械振动。
2. 加强轴系统支撑：增加轴承的数量和间隔，使用更好质量和更高精度的轴承，以增强轴系统的刚性和稳定性。
3. 在风机进出口处设置扰流板和导流器：通过扰流板和导流器的设计，可以减小进出风口的压差和气流波动，从而减少风机喘振的可能性。
4. 安装均速管道：在风机进出口处加装均速管道，可以减小进出口的压差，提高风机工作的稳定性。
5. 加装减振装置：在风机的支座或基础上安装减振装置，例如弹簧隔振器、减振防震垫等，可以有效减少风机的振动传递。
6. 加强风机的维护和保养：及时更换磨损严重的零部件，保持风机的良好运行状态，降低喘振风险。
7. 对风机进行动平衡：通过动平衡机进行精确的动平衡调整，使风机转子的质量分布更加均匀，避免不平衡导致的喘振。
8. 采用适当的轴流风机型号和规格：选择合理的风机型号和规格，确保其工作在合适的工况范围内，减少喘振的产生。
9. 进行风机系统的装配和调试：风机系统的装配和调试要按照工程规范和标准进行，确保每个部件的连接准确，系统运行平稳。
关于轴流风机的喘振及其预防方法
关于轴流风机的喘振及其预防方法发表时间:2002-9-16作者：胡惠源摘要：1 两台轴流风机并联运行特性2台变节距轴流风机可并联运行。
但要注意避免喘振，(后面将作专门讨论)图1所示为2台变节距轴流风机的运行特性。
图1中风机特性为单只风机的特性。
曲线I表示锅炉的阻力曲线。
如果，两台风机是同步调节，工作点1表示锅炉需要的空气体积流量，则工作点2为每台风机的运行点。
事实上的两台风机工况也可不一样。
这种配合很复杂，每台风机可在1到Y之间的任一点工作，而2台风机的风量总和只要等于工作点1的风量即可。
虽然，从图1中可知，为保证其效率最高，每台风机最好在工作点2运行。
设想加大轴流风机的尺寸，以使1台风机运行就能在工作点1运行，。
如果有第2台风机启动，并并入并联运行时，第2台风机一定经过3→X→Y→1，虽然在X到Y时会产生喘振。
解决此问题的方法是在第2台风机投运之前要降低锅炉负荷，使工作点1降下来，降到某值，以确保第2台风机投入并联运行时不会通过喘振区。
2 喘振特性轴流风机有喘振问题，喘振是一种空气动力现象。
如果风机叶片要求提供大于其设计时的推力，在叶片周围则要发生流传的分裂，使得风机不稳定，不能运行在它的正常性能曲线上，这就是发生喘振的原因。
图2中的曲线上标有A的等叶片角是正常风机性能曲线。
每个叶片角曲线有其单独的喘振点，以I表示。
曲线C是把所有的I点相连而成的，称为喘振线。
喘振线上都是喘振区。
3条B虚线表示3个不同叶片角度的特征喘振曲线。
此曲线表示如果发生喘振，风机运行所经历的路径，即如果运行在I点，风机会按B曲线路径运行。
图3表示喘振与锅炉阻力特性的关系。
设正常的锅炉系统的阻力曲线B，由于某种原因(例如主燃料跳闸)而增大，曲线B1为新的锅炉阻力曲线。
运行点X将改变，先沿A到I点，此时发生喘振，再沿喘振特性曲线D工作，D与新的阻力曲线B：的交点X：为新的运行点。
如果系统阻力仍很高(曲线B1)，则风机一直运行在不稳定的喘振情况X l处，但系统阻力下降时，风机则从喘振情况恢复到正常的性能曲线A。
轴流风机喘振分析及预防
轴流风机喘振分析及预防张哲宏【摘要】摘要：从理论上对轴流风机喘振现象进行分析，得出结论，即通风系统阻力增加是轴流风机发生喘振的根本原因，指出由于风机特性的不同及本身的故障诱发的喘振，并进一步分析了引起通风阻力的原因及预防措施，以及风机发生喘振后的处理。
【期刊名称】山西电力【年(卷),期】2014(000)002【总页数】3【关键词】轴流风机；喘振；空气预热器；动叶执行机构现代大型火力发电厂锅炉送风机、一次风机配套采用轴流式风机较为普遍，轴流式风机在运行中维护或调节不当而出现的喘振现象，给锅炉的安全运行造成了很大的安全隐患。
1 轴流风机的特点风机是发电厂锅炉设备中的重要辅机之一，在锅炉上的应用主要是送风机、引风机、一次风机等。
具有如下特点。
a）其调节效率高，并可使风机在高效率区域内工作，运行费用较离心风机明显降低。
b）对风道系统风量变化的适应性优于离心风机，风量、风压的变化对风机的效率影响较小。
c）配用电机的造价比离心风机低。
d）轴流风机的转子在结构上要比离心式风机的转子复杂，旋转部件多，制造精度要求高，叶片材料的质量要求也高。
e）轴流风机的噪声在性能相同下比离心风机要高。
2 轴流风机在运行中的问题轴流风机在运行中风机发生喘振，将造成风机的流量、全压和功率产生脉动或大幅度脉动，同时伴有明显的噪声，损坏风机与管道系统，使炉膛负压大幅度波动，一、二次风压大幅度波动，甚至触发MFT，严重影响着锅炉的安全运行。
3 轴流风机发生喘振的原因轴流式风机的性能曲线是一组带有驼峰形状的曲线，见图1。
风机动叶处的每一角度下都有一条与之对应的曲线，每一条曲线都具有一个最高风压点，通常称为临界点。
不同动叶角度下曲线临界点左半段有重合的部分，临界点右半段则为动叶角度与曲线相对应。
轴流风机的流量与压头、效率、功率有一一对应关系，但是风机本身不能决定自己的工作点，风机的工作点取决于外界的负荷特性，即风道性能曲线。
风机的工况点就是风道性能曲线与P－Q性能曲线的交点。
