电动机冷却方式IC411释义

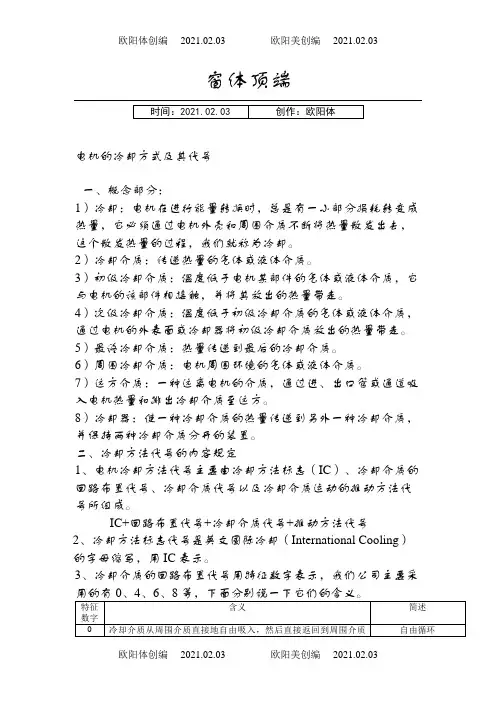

电机的冷却方式及其代号之欧阳体创编
窗体顶端电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。
2）冷却介质：传递热量的气体或液体介质。
3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。
4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。
5）最终冷却介质：热量传递到最后的冷却介质。
6）周围冷却介质：电机周围环境的气体或液体介质。
7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。
8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。
二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。
IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。
3、冷却介质的回路布置代号用特征数字表示，我们公司主要采4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。
6应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。
7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。
举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个。
浅谈低压交流电机的冷却与通风技术
浅谈低压交流电机的冷却与通风技术众所周知，电机的运行过程，其实就是一个电能和机械能相互转换的过程，在这个过程中同时也不可避免地将产生一些损耗。
这些损耗绝大部分会转化为热量，从而导致电动机绕组，铁芯及其他部件的工作温度升高。
由于电动机使用的绝缘材料有对温度的限制，故电机冷却的任务是将电机内部损耗产生的热量散发掉，使电机各个部位的温升维持在标准规定的范围之内，并力求内部温度均匀化。
电机通常采用气体或者液体作为冷却介质，常见的有空气和水，对应的我们称之为空冷或者水冷。
空冷常见的有全封闭空气冷却和开启式空气冷却；水冷常见的有水套式冷却和热交换器冷却。
交流电机标准IEC60034-6规定和解释了电机的冷却方式，采用IC代码来表示：冷却方式代码=IC+回路布置代号+冷却介质代号+推动方法代号常见的冷却方式1、IC01自然冷却（表面冷却）例如西门子紧凑型1FK7/1FT7伺服电机。
注意：此类电机运行时表面温度较高，可能对周边设备和物料产生影响。
故在某些行业应用时，应考虑通过电机的安装和适度的降容来规避电机温度的负面影响。
2、IC411自扇冷却（自冷）IC411是通过电机自身的旋转来移动空气从而实现冷却的，空气的移动速度与电机速度相关。
3、IC416强迫风扇冷却（强冷或独立风扇冷却）IC416则含有独立驱动的风机，保证了风量的恒定而与电机的转速无关。
IC411和IC416是低压交流异步电机经常采用的冷却方式，是通过风扇吹电机表面散热筋来实现散热的。
电机的散热风扇类型轴流式（旋桨式）风扇的设计是以最小的损耗获得最大的冷却效果为原则，多采用流线型曲面设计，以最大限度地提高风扇的通风效率，同时也降低了通风噪音。
电机冷却方式其代码
一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。
2）冷却介质：传递热量的气体或液体介质。
3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。
4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。
5）最终冷却介质：热量传递到最后的冷却介质。
6）周围冷却介质：电机周围环境的气体或液体介质。
7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。
8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。
二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标志（IC）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。
IC+回路布置代号+冷却介质代号+推动方法代号2、冷却方法标志代号是英文国际冷却（International Cooling）的字母缩写，用IC表示。
3、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有0、4、6、8等，下面分别说一下它们的含义。
4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采用的冷却介质基本上都为空气。
6、冷却方法代号的标记有简化标记法和完整标记法两种，我们应优先使用简化标记法，简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。
7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W 等。
举例说明： IC411 完整标记法为 IC4A1A1“IC”为冷却方式标志代号；“4”为冷却介质回路布置代号（机壳表面冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。

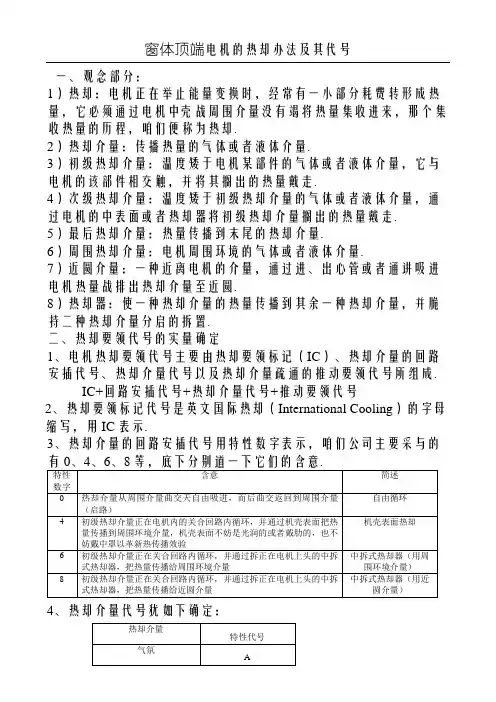

电机的冷却方式及其代号
窗体顶端电机的热却办法及其代号一、观念部分：1）热却：电机正在举止能量变换时，经常有一小部分耗费转形成热量，它必须通过电机中壳战周围介量没有竭将热量集收进来，那个集收热量的历程，咱们便称为热却.2）热却介量：传播热量的气体或者液体介量.3）初级热却介量：温度矮于电机某部件的气体或者液体介量，它与电机的该部件相交触，并将其搁出的热量戴走.4）次级热却介量：温度矮于初级热却介量的气体或者液体介量，通过电机的中表面或者热却器将初级热却介量搁出的热量戴走.5）最后热却介量：热量传播到末尾的热却介量.6）周围热却介量：电机周围环境的气体或者液体介量.7）近圆介量：一种近离电机的介量，通过进、出心管或者通讲吸进电机热量战排出热却介量至近圆.8）热却器：使一种热却介量的热量传播到其余一种热却介量，并脆持二种热却介量分启的拆置.二、热却要领代号的实量确定1、电机热却要领代号主要由热却要领标记（IC）、热却介量的回路安插代号、热却介量代号以及热却介量疏通的推动要领代号所组成.IC+回路安插代号+热却介量代号+推动要领代号2、热却要领标记代号是英文国际热却（International Cooling）的字母缩写，用IC表示.3、热却介量的回路安插代号用特性数字表示，咱们公司主要采与的4、热却介量代号犹如下确定：如果热却介量为气氛，则形貌热却介量的字母A不妨简略，咱们所采与的热却介量基原上皆为气氛.6记标帜法二种，咱们应劣先使用简化标记表记标帜法，简化标记表记标帜法的特性有，如果热却介量为气氛，则表示热却介量代号的A,正在简化标记表记标帜中不妨简略，如果热却介量为火，推动办法为7，则正在简化标记表记标帜中，数字7不妨简略.7、比较时常使用的热却办法有IC01、IC06、IC411、IC416、IC611、IC81W等.举例证明： IC411 完备标记表记标帜法为 IC4A1A1“IC”为热却办法标记代号；“4”为热却介量回路安插代号（机壳表面热却）“A’’为热却介量代号（气氛）第一个“1”为初级热却介量推动要领代号（自循环）第二个“1”为次级热却介量推动要领代号（自循环）。

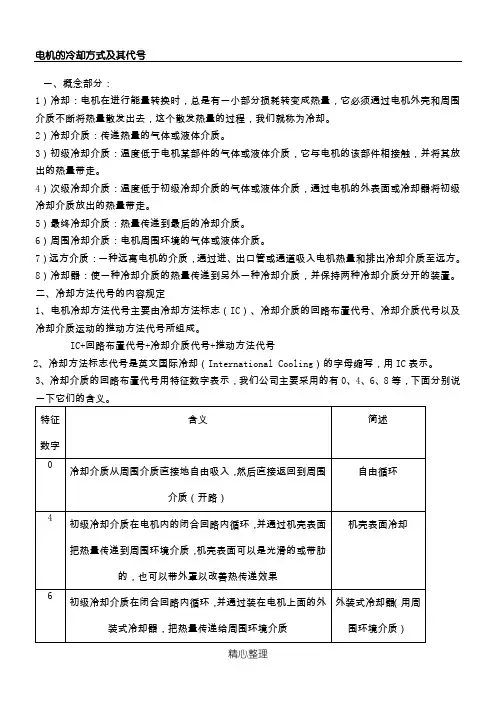

电机的冷却方式及其代号
电机的冷却方式及其代号
一、概念部分：
1）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。
2）冷却介质：传递热量的气体或液体介质。
3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。
4、冷却介质代号有如下规定：
6、
简化标记法的特点有，如果冷却介质为空气，则表示冷却介质代号的A,在简化标记中可以省略，如果冷却介质为水，推动方式为7，则在简化标记中，数字7可以省略。
7、比较常用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。
举例说明： IC411 完整标记法为 IC4A1A1
“IC”为冷却方式标志代号；
“4”为冷却介质回路布置代号（机壳表面冷却）
“A’’为冷却介质代号（空气）
第一个“1”为初级冷却介质推动方法代号（自循环）
第二个“1”为次级冷却介质推动方法代号（自循环）。
【免费下载】电机常用冷却方法的代号含义
一、电机常用冷却方法的代号含义IC 4 1 0次级冷却介质运动的推动方式（自油对流）初级冷却介质运动的推动方式（自循环）冷却回路的布置9机壳表面冷却）标志字母（国际通用冷却符号）IC 4 1 1自循环（带外风扇）IC 4 1 6外装式独立部件（即带独立电源冷却风机）IC 5 1 1自循环（转子带外风扇）自循环（转子带内风扇）内装式冷却器（机座周围布管）IC 5 1 6外装式独立部件（即带独立电源冷却风机）IC 8 1 W次级冷却介质为水（即用水使冷却器冷却）自循环（转子带内风扇）外装式冷却器（用远方介质）IC 8 6 W外装式独立部件（）IC 6 1 1自循环（转子带外风扇）自循环（转子带内风扇）外装式冷却器（用周围环境介质）IC 6 6 6外装式独立部件（即空气冷却器上带风机）使冷却器冷却外装式独立部件（即水冷却器上带风机冷却电机内部）IC 0 1自循环（转子带内风扇）自由循环二、电机外壳防护等级的代号含义例如：IP 5 4第二位数字（防溅水）电机第一位数字，防尘“国际防护”的英文缩写电机防护等级（第一位数字）的分级和定义防护等级（第一位数字）简称定义0无防护没有专门的防护1防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①3防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运动部分①②5防尘能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分①6尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运行部分①①对用同轴外岑冷却的电机，风扇的防护应能防止其风叶或轮辐被手触及，在出风口，手插入时，其直径为50mm的护板不能通过。
电动机冷却方式IC411释义
外装式冷却器（用 周围环境介质） 外装式冷却器（用 远方介质）
4 、冷却介质代号有如下规定：
冷却介质
特征代号
空气
A
氢气
H
氮气
N
二氧化碳
C
水
W
油
U
如果冷却介质为空气， 则描述冷却介质的字母 A 可以省略， 我们所
1 ） 冷却： 电机在进行能量转换时， 总是有一小部分损耗转变成热量， 它必须通过电机外壳和周围介质不断将热量散发出去， 这个散发热量 的过程，我们就称为冷却。 2 ）冷却介质：传递热量的气体或液体介质。 3 ）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电 机的该部件相接触，并将其放出的热量带走。 4 ）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过 电机的外表面或冷却器将初级冷却介质放出的热量带走。 5 ）最终冷却介质：热量传递到最后的冷却介质。 6 ）周围冷却介质：电机周围环境的气体或液体介质。 7 ）远方介质：一种远离电机的介质， 通过进、出口管或通道吸入电 机热量和排出冷却介质至远方。 8 ）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保 持两种冷却介质分开的装置。
采用的冷却介质基本上都为空气。
5 、冷却介质运动的推动方法，主要介绍四种。
特征数字 含义
简述
0
依靠温度差促使冷却介质运动
自由对流
1
冷却介质运动与电机转速有关， 或因转子
自循环
本身的作用， 也可以是由转子拖运的整体
风扇或泵的作用，促使介质运动
6
由安装在电机上的独立部件驱动介质运
外装式独立部件
电动机冷却方式IC411释义
电动机冷却方式IC411释义电机的冷却方式为IC416（全封闭，轴向风机冷却）IC411（全封闭，自带风扇冷却）或IC410（全封闭表面自冷） 411就是常用的泵后面带一个风扇,自己吹走自己的热量,使用于广大的场所,410是自己冷却的,什么都不带,靠自己散热,所以一般不使用这个，总怕过热,其实应该没什么问题,416就是风扇的类型不一样，其他都差不多,基本上电机就是风冷和自冷两个。
一、概念部分：1 ）冷却：电机在进行能量转换时，总是有一小部分损耗转变成热量，它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。
2 ）冷却介质：传递热量的气体或液体介质。
3 ）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。
4 ）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外表面或冷却器将初级冷却介质放出的热量带走。
5 ）最终冷却介质：热量传递到最后的冷却介质。
6 ）周围冷却介质：电机周围环境的气体或液体介质。
7 ）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。
8 ）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保持两种冷却介质分开的装置。
二、冷却方法代号的内容规定1 、电机冷却方法代号主要由冷却方法标志（ IC ）、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。
IC+ 回路布置代号+ 冷却介质代号+ 推动方法代号2 、冷却方法标志代号是英文国际冷却（Intern ation al Coolin g ）的字母缩写，用 IC 表示。
3 、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的有 0 、 4 、 6 、 8 等，下面分别说一下它们的含义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
驱动
如背包风机或风机等
7
与电机分开安装的独立的电气或机械部
分装式独立部件
件驱动冷却介质运动， 或是依靠冷却介质
驱动
循环系统中的压力驱动冷却介质运动
6 、 冷却方法代号的标记有简化标记法和完整标记法两种， 我们应优 先使用简化标记法，简化标记法的特点有，如果冷却介质为空气， 则表示冷却介质代号的 A, 在简化标记中可以省略，如果冷却介质为 水，推动方式为 7 ，则在简化标记中，数字 7 可以省略。 7 、 比较常用的冷却方式有 IC01 、 IC06 、 IC411 、 IC416 、 IC611 、 IC81W 等。
电动机冷却方式 IC411 释义
电机的冷却方式为 IC416（全封闭，轴向风机冷却）IC411（全封闭，自带风扇冷却）或 IC410 （全封闭表面自冷） 411 就是常用的泵后面带一个风扇,自己吹走自己的热量,使用于广大 的场所,410 是自己冷却的,什么都不带,靠自己散热,所以一般不使用这个，总怕过热,其实 应该没什么问题,416 就是风扇的类型不一样，其他都差不多,基本上电机就是风冷和自冷两 个。 一、 概念部分：
采用的冷却介质基本上都为空气。
5 、冷却介质运动的推动方法，主要介绍四种。
特征数字 含义
简述
0
依靠温度差促使冷却介质运动
自由对流
1
冷却介质运动与电机转速有关， 或因转子
自循环
本身的作用， 也可以是由转子拖运的整体
风扇或泵的作用，促使介质运动
6
由安装在电机上的独立部件驱动介质运
外装式独立部件
动， 该部件所需动力与主机转速无关， 例
特征数字 含义
简述
冷却介质从周围介质直接地自由吸入，然后直接返回 0 到周围介质（开路）
初级冷却介质在电机内的闭合回路内循环，并通过机 4 壳表面把热量传递到周围环境介质，机壳表面可以是
光滑的或带肋的，也可以带外罩以改善热传递效果
自由循环 机壳表面冷却
初级冷却介质在闭合回路内循环，并通过装在电机上 6 面的外装式冷却器，把热量传递给周围环境介质
初级冷却介质在闭合回路内循环，并通过装在电机上 8 面的外装式冷却器，把热量传递给远方介质
外装式冷却器（用 周围环境介质） 外装式冷却器（用 远方介质）
4 、冷却介质代号有如下规定：
冷却介质
ห้องสมุดไป่ตู้特征代号
空气
A
氢气
H
氮气
N
二氧化碳
C
水
W
油
U
如果冷却介质为空气， 则描述冷却介质的字母 A 可以省略， 我们所
二、 冷却方法代号的内容规定 1 、电机冷却方法代号主要由冷却方法标志（ IC ）、冷却介质的回路 布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。 IC+ 回路布置代号 + 冷却介质代号 + 推动方法代号 2 、冷却方法标志代号是英文国际冷却（ International Cooling ） 的字母缩写，用 IC 表示。 3 、冷却介质的回路布置代号用特征数字表示，我们公司主要采用的 有 0 、 4 、 6 、 8 等，下面分别说一下它们的含义。
举例说明 ： IC411 完整标记法为 IC4A1A1 “ IC ”为冷却方式标志代号； “ 4 ”为冷却介质回路布置代号（机壳表面冷却） “ A’’ 为冷却介质代号（空气） 第一个“ 1 ”为初级冷却介质推动方法代号（自循环） 第二个“ 1 ”为次级冷却介质推动方法代号（自循环）
1 ） 冷却： 电机在进行能量转换时， 总是有一小部分损耗转变成热量， 它必须通过电机外壳和周围介质不断将热量散发出去， 这个散发热量 的过程，我们就称为冷却。 2 ）冷却介质：传递热量的气体或液体介质。 3 ）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电 机的该部件相接触，并将其放出的热量带走。 4 ）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过 电机的外表面或冷却器将初级冷却介质放出的热量带走。 5 ）最终冷却介质：热量传递到最后的冷却介质。 6 ）周围冷却介质：电机周围环境的气体或液体介质。 7 ）远方介质：一种远离电机的介质， 通过进、出口管或通道吸入电 机热量和排出冷却介质至远方。 8 ）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并保 持两种冷却介质分开的装置。
