文献综述一、引言数字仪表是把连续的被测量模拟量自动地变成断续的、用数字编码方式并以十进制数字自动显示测量结果的一种测量仪表。
这是一种新型仪表，它把电子技术、计算机技术、自动化技术与精密电测量技术密切得结合在一起，成为仪器仪表领域中一个独立的分支。
数字仪表的种类很多，应用场合各不相同，其内部结构也相差很大。
根据仪表的用途（即被测量的性质）分为：数字电压表、数字电阻表、数字电流表、数字功率表、数字Q（品质因素）表、数字静电计、数字电桥及电子计数器等。
经过适当变换，还可以制成测量多种非电量的仪表，如数字温度表、数字转速表、数字位移表、数字钟、数字秤、数字测厚仪及数字高斯计等，还有许多其他数字式测量仪器和测量装置。
在各种数字仪表中，数字电压表的用途居于较为突出的地位，它不但用来测量各种电量，而且还广泛用来进行各种非电量的电测量，同时在实现工业自动化，生产过程的自动控制以及测量本身的自动化等方面，都起着很重要的作用。
数字电压表(DVM)是一个具有数字显示功能的多量程仪表，它是测量仪表(可测量电压、电流和电阻)中最常用的一个测试功能项、一旦测量仪表的范围和方式选定，即可测量直流信号(DC)也可测量交流信号(AC)的参数。
有些数字表的设计是由电池驱动且可携带，而另外一些是基于主机（计算机）驱动且由磁盘安装的。
数字式仪表与模拟式仪表相比，使用零件少，集成度高，稳定性和可靠性相对较高，输入阻抗高，提高了测量精度。
数字电压表的设计通常以ASIC芯片为控制核心，在A/D转换器、显示器等外围器件的配合下工作。
A/D转换器在控制核心ASIC所提供的时序信号作用下，对输入模拟信号进行转换，制核心再对转换的结果进行运算和处理，最后驱动输出装置显示数字电压信号。
这种设计方法的缺陷是：控制核心的灵活性不高，系统功能难以更新和扩展。
如果用可编程逻辑器件FPGA代替ASIC芯片，用硬件描述语言决定系统功能，就可在硬件不变的情况下修改程序以更新和扩展功能，使其灵活性和适应性显著提高。
基于AT89C51单片机的数字电压表的Proteus仿真设计与应用
基于AT89C51单片机的数字电压表的Proteus仿真设计与应用一、本文概述本文旨在深入探讨基于AT89C51单片机的数字电压表的Proteus 仿真设计与应用。
我们将从AT89C51单片机的特点出发，分析其在数字电压表设计中的优势，并详细阐述如何利用Proteus仿真软件进行电路设计与仿真的全过程。
通过本文的阐述，读者将能够对基于AT89C51单片机的数字电压表的设计原理、电路构建、仿真测试等方面有全面的了解，并能在实践中应用所学知识，实现数字电压表的开发与优化。
本文将首先介绍AT89C51单片机的基本特性，包括其内部结构、功能特点以及适用场景。
接着，我们将详细解析数字电压表的设计原理，包括电压信号的采集、处理与转换等关键步骤。
在此基础上，我们将深入探讨如何利用Proteus仿真软件进行电路设计与仿真，包括电路元件的选择、电路连接、仿真参数设置等具体操作。
通过Proteus仿真软件的应用，我们能够在虚拟环境中对数字电压表进行仿真测试，从而验证电路设计的正确性，预测实际运行效果，优化电路设计。
Proteus仿真软件还具有操作简便、可视化程度高、仿真速度快等优点，使得电路设计与调试过程更加高效便捷。
本文将总结基于AT89C51单片机的数字电压表的Proteus仿真设计与应用过程中的经验教训，为读者在实际开发中提供参考与借鉴。
通过本文的学习与实践，读者将能够掌握数字电压表的设计与开发技能，为未来的电子工程设计与实践奠定坚实的基础。
二、AT89C51单片机概述AT89C51是Atmel公司生产的一款8位低功耗、高性能的CMOS微控制器，它属于AT89系列单片机。
AT89C51单片机内部集成了4KB 的可反复擦写的Flash只读程序存储器，这使得它具备了程序存储空间的持久性和可修改性，大大简化了程序的更新和维护过程。
它还拥有128字节的内部RAM，用于程序执行过程中的数据存储和临时变量存储。
AT89C51单片机采用了32个可编程的I/O口线，满足了大多数基本外设的接口需求。
《数字电压表仿真》实验报告1
成都理工大学工程技术学院《单片机仿真》课程设计报告题目：数字电压表的设计姓名：杨青昀学号： 201020305125专业： 10电气传动一班【实验准备】在实验前，我通过上网、上图书馆查找了一些关于单片机AT89S51的硬件及指令系统的资料和ADC0808输出口的应用的资料，结合单片机所学的中断、定时器和AT89S51扩展I/O接口芯片ADC0808的工作方式的知识，并对电路板各个元器件、接线等的清楚认识，完成了对电路板仿真图的绘制，以及初步的程序，并实现了初步的仿真效果。
【设计内容】设计一个数字电压表。
【设计要求】所设计的数字电压表可以测量0～5的电压，并在四位LED数码管上显示出来。
CPU为AT89S51，利用并行口P0口、P2口、P3口，并运用了单片机的扩展输入-输出口以及接口芯片ADC0808。
【设计方案】一、实验原理方框图：本程序设计意在展示数字电压表的测量。
通过对一些相关书籍资料的查阅及网上各种作品和代码的浏览，对各种实现代码的比较和优化，总结出本程序，以较优秀的代码实现各种可控的“数字电压表”功能。
硬件系统部分包括显示部分、控制P口的方式部分和控制芯片。
1、系统框图如下：开始初始化及输入通道设定启动A/D转化A/D转化是否结束？调用数据处理子程序调用显示子程序N Y二、电路结构1、芯片的接线电路原理图：（1）、ADC0808的21～17引脚作为数字电压表的输出口(2)、D0~D7—数据输出线。
（3）、START—转换启动信号。
（4）、OE—输出允许信号（5）、EOC—转换结束状态信号EOC=0，正在进行转换。
EOC=1，转换结束。
（6）、VCC—+5V电源。
（7）、V REF(+)、V REF(-)—基准参考电压。
（8）、A、B、C—模拟通道地址线。
A 为低地址，C 为高地址。
2、AT89C51芯片分析ATMEL 的AT89C51是一种高效微控制器，将多功能8位CPU 和闪烁存储器组合在单个芯片中，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
数字电压表实验报告
简易数字电压表设计报告姓名：***班级：自动化1202学号：****************:***2014年11月26日一．设计题目采用C8051F360单片机最小系统设计一个简易数字电压表，实现对0~3.3V 直流电压的测量。
二．设计原理模拟输入电压通过实验板PR3电位器产生，A/D转换器将模拟电压转换成数字量，并用十进制的形式在LCD上显示。
用一根杜邦实验线将J8口的0~3.3V输出插针与J7口的P2.0插针相连。
注意A/D转换器模拟输入电压的范围取决于其所选择的参考电压，如果A/D 转换器选择内部参考电压源，其模拟电压的范围0~2.4V，如果选择外部电源作为参考电压，则其模拟输入电压范围为0~3.3V。
原理框图如图1所示。
图1 简易数字电压表实验原理框图三．设计方案1.设计流程图如图2所示。
图2 简易数字电压表设计A/D转换和计时流程图2.实验板连接图如图3所示。
图3 简易数字电压表设计实验板接线图3.设计步骤（1）编写C8051F360和LCD初始化程序。
（2）AD转换方式选用逐次逼近型，A/D转换完成后得到10位数据的高低字节分别存放在寄存器ADCOH和ADC0L中，此处选择右对齐，转换时针为2MH Z。
（3）选择内部参考电压2.4V为基准电压（在实际单片机调试中改为3.311V），正端接P2.0，负端接地。
四、测试结果在0V~3.3V中取10组测试数据，每组间隔约为0.3V左右，实验数据如表1所示：显示电压（V）0.206 0.504 0.805 1.054 1.406实际电压（v）0.210 0.510 0.812 1.061 1.414相对误差（%） 1.905 1.176 0.862 0.659 0.565显示电压（V） 2.050 2.383 2.652 2.935 3.246实际电压（v） 2.061 2.391 2.660 2.943 3.253相对误差（%）0.421 0.334 0.301 0.272 0.215表1 简易数字电压表设计实验数据（注：其中显示电压指LCD显示值，实际电压指高精度电压表测量值）五．设计结论1.LCD显示模块的CPLD部分由FPGA充当，芯片本身自带程序，所以这个部分不用再通过quartus软件进行编程。
51单片机的数字电压表设计不需要仿真
51单片机的数字电压表设计不需要仿真
摘要：
1.51单片机数字电压表设计简介
2.硬件电路组成及原理
3.软件程序设计要点
4.系统性能与应用
正文：
一、51单片机数字电压表设计简介
51单片机数字电压表设计是一种基于嵌入式技术的电子测量工具，具有体积小、精度高、操作简便等优点。
本设计以51单片机为核心，结合A/D转换器、显示模块等硬件，实现对输入模拟电压信号的采集、处理和显示。
二、硬件电路组成及原理
1.核心控制器：51单片机
2.A/D转换器：将模拟电压信号转换为数字信号
3.显示模块：采用共阳极数码管，实现数字电压值的显示
4.模拟量输入：电阻分压电路，可测量0-5V范围内的电压信号
三、软件程序设计要点
1.初始化：配置单片机的工作模式、时钟频率等参数
2.A/D转换：设置A/D转换器的工作模式，进行电压信号的采样和转换
3.数据处理：对A/D转换后的数字信号进行处理，如数据调整、滤波等
4.显示更新：根据处理后的数据，通过动态扫描显示技术更新数码管的显
示内容
5.循环检测：持续监测输入电压信号，实时更新显示
四、系统性能与应用
本设计的51单片机数字电压表具有以下特点：
1.测量范围：0-5V
2.精度：±1%
3.响应速度：≤100ms
4.电源：直流5V
广泛应用于工业生产、实验室测量、电子产品研发等领域，为工程师提供了一种高效、准确的电压测量解决方案。
通过以上介绍，我们可以了解到51单片机数字电压表的设计原理、硬件组成和软件程序设计方法。
在实际应用中，根据具体需求可以对电路和程序进行优化调整，提高系统的性能和稳定性。
基于单片机的数字电压表设计与仿真

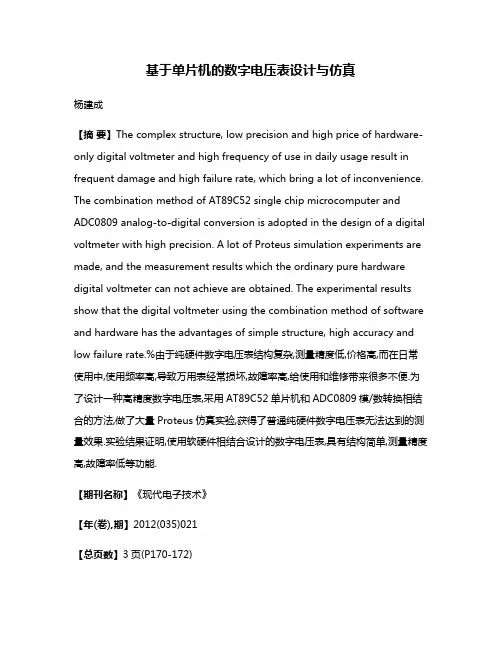

基于单片机的数字电压表设计与仿真杨建成【摘要】The complex structure, low precision and high price of hardware-only digital voltmeter and high frequency of use in daily usage result in frequent damage and high failure rate, which bring a lot of inconvenience. The combination method of AT89C52 single chip microcomputer and ADC0809 analog-to-digital conversion is adopted in the design of a digital voltmeter with high precision. A lot of Proteus simulation experiments are made, and the measurement results which the ordinary pure hardware digital voltmeter can not achieve are obtained. The experimental results show that the digital voltmeter using the combination method of software and hardware has the advantages of simple structure, high accuracy and low failure rate.%由于纯硬件数字电压表结构复杂,测量精度低,价格高,而在日常使用中,使用频率高,导致万用表经常损坏,故障率高,给使用和维修带来很多不便.为了设计一种高精度数字电压表,采用AT89C52单片机和ADC0809模/数转换相结合的方法,做了大量Proteus仿真实验,获得了普通纯硬件数字电压表无法达到的测量效果.实验结果证明,使用软硬件相结合设计的数字电压表,具有结构简单,测量精度高,故障率低等功能.【期刊名称】《现代电子技术》【年(卷),期】2012(035)021【总页数】3页(P170-172)【关键词】数字电压表;测量精度;AT89C52;ADC0809【作者】杨建成【作者单位】台州学院物理与电子工程学院,浙江台州 318000【正文语种】中文【中图分类】TN02-34;TP2730 引言在电子测量中，电压值的测量显得尤其重要[1]。
基于-单片机数字电压表仿真设计-论文待
军械工程学院本科毕业论文基于Proteus的数字电压表的仿真设计火力指挥与控制工程指导教员：方方学员：智蒂教学班次：42C0军械工程学院二○一五年六月摘要在现代检测技术中，传统的指针式电压表功能单一，精度比较低，难以满足现实需要。
数字电压表是采用数字化测量技术，把连续的模拟量转换成不连续的、离散的数字形式并加以显示的仪表。
将检测到的数据送入微型计算机系统，完成计算、存储、控.制功能。
目前，数字电压表被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等智能化测量领域，特别是在一些需要精度测量的实验中，数字电压表显示出了强大的生命力，以绝对的优势淘汰了指针式电压表，在现代高新技术时代获得了一席之地。
本文中设计的数字电压表采用AT89C51单片机和ADC0808芯片转换器来实现硬件电路的设计，通过Keil C51实现软件编程，数字电压表可以测量0～5V的电压值，并在四位LED数码管上轮流显示。
本次设计从硬件和软件两大块入手，紧紧围绕设计题目的要求，提高设计的效率，抓住最核心的部分，所设计出的数字电压表能够精确测量电压值，并且误差在允许围，基本达到了预期的效果。
在设计中，不仅要对所使用的软件熟练掌握，而且要深入学习单片机的相关知识，对单片机和转换芯片各个引脚的功能弄清楚，这样才能成功连接硬件电路，完成设计的第一步。
而后要学习好利用C语言进行编程，与转换芯片的转换原理结合，编出正确的程序，然后进行调试和仿真，最后将调试正确的程序嵌入单片机，实现硬件与软件的结合。
关键词：单片机；数字电压表；A/D转换；Proteus；Keil C51论文摘要1.目录基于单片机的数字电压表仿真设计第1章绪论选题的意义是设计的目的，本次设计正是为了解决存在的问题而进行的。
在国外大的研究背景下，我们紧跟时代发展的脚步，致力于开发创新的道路，这一章主要介绍了这两个容，同时简要介绍了设计所使用的工具。
1.1 研究的背景数字电压表出现在上世纪50年代，60年代末发展起来，它采用的是数字化测量技术。
基于VHDL语言的数字电压表设计与实现
基于VHDL语言的数字电压表设计与实现在硬件电子电路设计领域中，电子设计自动化(EDA)工具已成为主要的设计手段，而VHDL语言则是EDA的关键技术之一，它采用自顶向下的设计方法，即从系统总体要求出发，自上至下地将设计任务分解为不同的功能模块，最后将各功能模块连接形成顶层模块，完成系统硬件的整体设计。
本文用FPGA芯片和VHDL语言设计了一个数字电压表，举例说明了利用VHDL语言实现数字系统的过程。
整个数字电压表的硬件结构如图1所示。
工作时，系统按一定的速率采集输入的模拟电压，经ADC0804转换为8位数字量，此8位数字量经FPGA处理得到模拟电压的数字码，再输入数码管获得被测电压的数字显示。
此电压表的测量范围：0～5V，三位数码管显示。
数字电压表的三大模块都是用VHDL语言编程实现的。
2.1控制模块用状态机作法，产生ADC0804的片选信号、读/写控制信号，通过状态信号INTR判断转换是否结束；转换结束后将转换数据锁存并输出。
其状态转换图如图2所示。
ADC0804是8位模数转换器，它的输出状态共有28=256种，如果输入信号Vin为0～5V电压范围，则每两个状态值为5/(256-1)，约为0.0196V，故测量分辨率为0.02V。
常用测量方法是：当读取到DB7～DB0转换值是XXH时，电压测量值为U≈XXH×0.02V；考虑到直接使用乘法计算对应的电压值将耗用大量的FPGA内部组件，本设计用查表命令来得到正确的电压值。
在读取到ADC0804的转换数据后，先用查表指令算出高、低4位的两个电压值，并分别用12位BCD码表示；接着设计12位的BCD码加法，如果每4位相加结果超过9需进行加6调整。
这样得到模拟电压的BCD码。
本模块的功能仿真结果如图3所示；当转换数据为00010101，通过查表高4位0001是0.32V，而低4位0101是0.1V，最后的电压输出结果是0.32V+0.1V=0.42V，它的BCD码表示为000001000010，仿真结果正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文献综述一、引言数字仪表是把连续的被测量模拟量自动地变成断续的、用数字编码方式并以十进制数字自动显示测量结果的一种测量仪表。
这是一种新型仪表，它把电子技术、计算机技术、自动化技术与精密电测量技术密切得结合在一起，成为仪器仪表领域中一个独立的分支。
数字仪表的种类很多，应用场合各不相同，其内部结构也相差很大。
根据仪表的用途（即被测量的性质）分为：数字电压表、数字电阻表、数字电流表、数字功率表、数字Q（品质因素）表、数字静电计、数字电桥及电子计数器等。
经过适当变换，还可以制成测量多种非电量的仪表，如数字温度表、数字转速表、数字位移表、数字钟、数字秤、数字测厚仪及数字高斯计等，还有许多其他数字式测量仪器和测量装置。
在各种数字仪表中，数字电压表的用途居于较为突出的地位，它不但用来测量各种电量，而且还广泛用来进行各种非电量的电测量，同时在实现工业自动化，生产过程的自动控制以及测量本身的自动化等方面，都起着很重要的作用。
数字电压表(DVM)是一个具有数字显示功能的多量程仪表，它是测量仪表(可测量电压、电流和电阻)中最常用的一个测试功能项、一旦测量仪表的范围和方式选定，即可测量直流信号(DC)也可测量交流信号(AC)的参数。
有些数字表的设计是由电池驱动且可携带，而另外一些是基于主机（计算机）驱动且由磁盘安装的。
数字式仪表与模拟式仪表相比，使用零件少，集成度高，稳定性和可靠性相对较高，输入阻抗高，提高了测量精度。
数字电压表的设计通常以ASIC芯片为控制核心，在A/D转换器、显示器等外围器件的配合下工作。
A/D转换器在控制核心ASIC所提供的时序信号作用下，对输入模拟信号进行转换，制核心再对转换的结果进行运算和处理，最后驱动输出装置显示数字电压信号。
这种设计方法的缺陷是：控制核心的灵活性不高，系统功能难以更新和扩展。
如果用可编程逻辑器件FPGA代替ASIC芯片，用硬件描述语言决定系统功能，就可在硬件不变的情况下修改程序以更新和扩展功能，使其灵活性和适应性显著提高。
本文基于此考虑，用FPGA代替ASIC设计了一个简易数字电压表控制电路，旨在研究可编程逻辑器件在仪器仪表设计领域的应用。
在硬件电子电路设计领域中。
电子设计自动化(EDA)工具已成为主要的设计手段，而VHDL语言则是EDA的关键技术之一，它采用“自顶向下”的设计方法，即从系统总体要求出发，自上至下地将设计任务分解为不同的功能模块，最后将各功能模块连接形成顶层模块，完成系统硬件的整体设计。
本文用FPGA芯片和VHDL语言设计了一个数字电压表，举例说明了利用VHDL语言实现数字系统的过程。
二、EDA技术的概念EDA是电子设计自动化(E1echonics Design Autoumation)的缩写。
由于它是一门刚刚发展起来的新技术，涉及面广，内容丰富，理解各异，所以目前尚无一个确切的定义。
但从EDA技术的几个主要方面的内容来看，可以理解为：EDA 技术是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计电子系统到硬件系统的一门新技术。
可以实现逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化，逻辑布局布线、逻辑仿真。
完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片。
EDA技术是伴随着计算机、集成电路、电子系统的设计发展起来的，至今已有30多年的历程。
大致可以分为三个发展阶段。
20世纪70年代的CAD(计算机辅助设计)阶段：这一阶段的主要特征是利用计算机辅助进行电路原理图编辑，PCB布同布线，使得设计师从传统高度重复繁杂的绘图劳动中解脱出来。
20世纪80年代的QtE(计算机辅助工程设计)阶段：这一阶段的主要特征是以逻辑摸拟、定时分析、故障仿真、自动布局布线为核心，重点解决电路设计的功能检测等问题，使设计而能在产品制作之前预知产品的功能与性能。
20世纪90年代是EDA(电子设计自动化)阶段：这一阶段的主要特征是以高级描述语言，系统级仿真和综合技术为特点，采用“自顶向下”的设计理念，将设计前期的许多高层次设计由EDA工具来完成。
EDA 是电子技术设计自动化，也就是能够帮助人们设计电子电路或系统的软件工具。
该工具可以在电子产品的各个设计阶段发挥作用，使设计更复杂的电路和系统成为可能。
在原理图设计阶段，可以使用EDA中的仿真工具论证设计的正确性；在芯片设计阶段，可以使用EDA中的芯片设计工具设计制作芯片的版图：在电路板设计阶段，可以使用EDA 中电路板设计工具设计多层电路板。
特别是支持硬件描述语言的EDA 工具的出现，使复杂数字系统设计自动化成为可能，只要用硬件描述语言将数字系统的行为描述正确，就可以进行该数字系统的芯片设计与制造。
有专家认为，21世纪将是EDA 技术的高速发展期，EDA 技术将是对21世纪产生重大影响的十大技术之一。
三、 数字电压表的分类随着数字技术的迅速发展，直流数字电压表、数字多用表、数字面板表（DPM ），以传统指示仪表所无法比拟的卓越性能，正被广泛采用。
把直流模拟电压转换成数字量的DC-DVM 是数字电压表乃至整个数字仪表的基本组成部分，而DC-DVM 的核心又是A/D 转换器。
所以A/D 转换器往往决定着数字电压表的技术性能。
就DC-DVM 而言，虽然都是用来测量直流电压，但由于A/D 转换器型式不同，工作原理和内部结构也不同，因而出现了各种型式的数字电压表。
所以，若按A/D 转换器的原理进行分类，更能区分其性质。
这种分类方法也比较普遍，大体情况如下。
(1)比较型：①逐次逼近比较式；②跟踪比较式；③剩余电压再循环比较式。
(2)电压时间转换型（V/T ）：①阶梯波式；②斜波式（锯齿波式）。
(3)积分型：①电压/频率转换式（V/F ）；②双积分式（双斜式）；③脉冲调宽式；④三斜积分式、四斜积分式等。
(4)复合型：①两次采样电阻分压比较式；②两次采样电感分压比较式；③三次采样积分式；④动态量程扩展式（D.S.S.）；⑤扩展电流比较式（S.C.C.）。
(5)特殊型：①机械编码式；②光电式；③数学运算式（乘、除、开方等）。
除按A/D 转换器的原理分类外，还可以按使用场合分为以下几种：(1)实验室型：准确度高、环境条件要求严格。
(2)通用型：准确度一般，环境条件要求比较宽。
(3)面板型：准确度低，多安装在面板上作为指示电表之用，也称作数字表头。
主要用于自动检测及控制系统中，其作用是进行信号变换和测量指示。
按显示位数来分，过去一般分为4位、5位…9位；现在通常为3 位、4 位…8 位等位数。
按测量速度分类，则可分成低速型（1次/几十秒至几次/秒）、中速型（几121212十次至几百次/秒）、高速型（几百次至几万次/秒）。
按测量准确度分类，又分为低准确度（低档型）、中准确度（中档型）、高准确度（高档型）等。
还可以按使用方法或重量进行分类。
如手持式（袖珍式），便携式、台式、系统式及计量标准式等几大类。
目前，国际上一些著名的测量仪器厂商已相继制造出了多功能组合式数字测量仪表，把几种不同的测试单元集中为一台仪表，其优点超过把几台单独的仪表简单得连接在一起使用时的性能。
例如，美国数字仪表公司制造的PS型将数字多用表和计数器与小型示波器组合在一起，就是一台综合性的测试装置，折实测试新技术实际应用的典型。
它们运用组合的方式将数字多用表、频率计数器和示波器装配在一个机箱里，所测定的每个参数都有各自的显示，可单独或同时使用，也可组合起来使用，具体功能如下。
(1)自动转换量程的数字多用表。
它用数字发光二极管在面板上读出所测得的交直流电压、电流和电阻。
(2)915型示波器。
其带宽为20MHz，垂直灵敏度为10mV/div，最高扫描速度为10div/us，可直接显示各种信号波形。
(3)频率计数器。
用示波器的触发脉冲出发工作，同时在示波器荧光屏上显示信号的频率数值。
当用它们来测量交流电压时，所给出的是显示在示波器上的正弦波有效值，无需用眼睛观察示波器上的峰—峰值，更不必用通常的计算方法变成有效值。
四、数字电压表的性能特点DVM广泛应用在各个领域。
它与指针式电表、电工仪器仪表及电子测量仪器相比较，归纳起来有如下特点。
(1)准确度高目前DC-DVM的测量准确度最高可达到10-6量级。
一般的DVM均能达到±0.01﹪，而直接读模拟式电压表只达到±0.1﹪。
所以，DVM的测量准确度比传统指针式仪表要提高2～3个数量级以上。
(2)测量范围宽、灵敏度高高灵敏度的数字表可达到0.1～0.01μV，最高灵敏度可达1μV，一般均能达到10μV，1μV。
电压灵敏度高，仪表的内阻也高，对被测电路工作状态的影响越小，从而减小了测量误差。
DVM最高测量上限可达到1500V（配上高压探头可达上万伏），几乎覆盖了直流电位差计、分压箱和指示电表的所有量程范围。
(3)测量速度快由于DVM实现了测量自动化，也加快了测量速率，易与其他仪器组成一个完整的测试系统。
它的测量速度可通过取样时间灵活控制，可从1次/10s到几万次/s，一般为几次/s或几十次/s。
这样，便给自动化测量提供了一种测量速度可变可控的仪器。
同时，DVM也可进行人工控制、单次取样、保持取样和手动操作等。
(4)输入阻抗高DC-DVM利用电子反馈技术，输入阻抗相当高，在测量时就大大减小了由于信号源内阻带来的附加误差。
一般基本量程可做到1000MΩ以上，而做到兆欧级很容易，这是模拟电表极难做到的。
但它不是理想中的无源器件，工作时要产生零电流，高准确度DVM的零电流可小到10-12A。
由于有这样高的输入电阻和这样小的零电流，所以可用DVM来测量像标准电池这样一些只准许极小电流通过的被测对象的电动势（或电压）。
(5)使用方便、操作简单数字电压表使用很方便，开机预热预调整之后就可进行测试。
他操作简便，不必进行线路平衡就可以读数，不需要像电位计那样反复得调节工作电流。
它具有编码信息输出，可配接打印机、记录仪等进行自动记录，也可配上相应的转换器，对各种物理量进行数字化遥控测量。
(6)抗干扰能力强由于DVM在线路中广泛采用了滤波技术和积分技术，从结构上采用了浮地保护和双层浮地保护技术，使DVM对串模干扰和共模干扰有很强的抑制能力。
高性能DVM的串模干扰抑制能力（SMRR）可做到80～120dB，其共模干扰抑制能力（CMRR）可达163dB或更高。
这样，即使在微小信号存在干扰噪声的情况下，也能进行高准确度、高分辨率的测量。
(7)自动化程度高仪器仪表的数字化和自动化是密切相关的。
事实上，数字化过程中也伴随着自动化。
DVM利用数字电路的各种逻辑功能，很容易实现自动化重复测量、自动极性转换、自动量程转换、各种自动调节、自动校准、自动显示测量结果、自动记录和数据处理。
