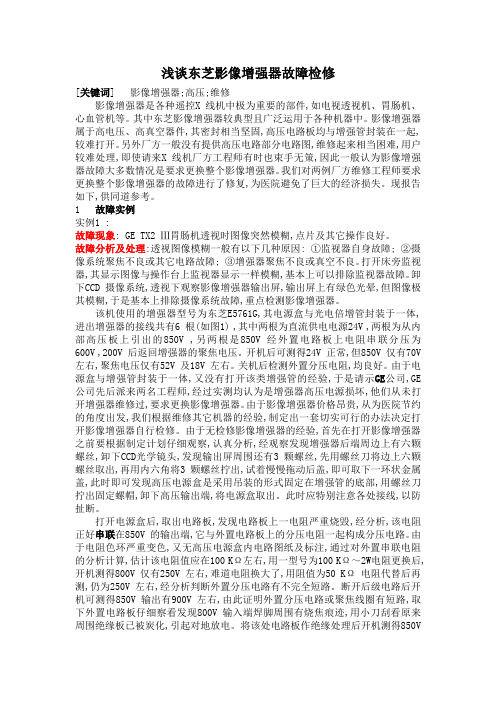

浅谈东芝影像增强器故障检修[关键词] 影像增强器;高压;维修影像增强器是各种遥控X 线机中极为重要的部件,如电视透视机、胃肠机、心血管机等。
其中东芝影像增强器较典型且广泛运用于各种机器中。
影像增强器属于高电压、高真空器件,其密封相当坚固,高压电路板均与增强管封装在一起,较难打开。
另外厂方一般没有提供高压电路部分电路图,维修起来相当困难,用户较难处理,即使请来X 线机厂方工程师有时也束手无策,因此一般认为影像增强器故障大多数情况是要求更换整个影像增强器。
我们对两例厂方维修工程师要求更换整个影像增强器的故障进行了修复,为医院避免了巨大的经济损失。
现报告如下,供同道参考。
1 故障实例实例1 :故障现象: GE TX2 Ⅲ胃肠机透视时图像突然模糊,点片及其它操作良好。
故障分析及处理:透视图像模糊一般有以下几种原因: ①监视器自身故障; ②摄像系统聚焦不良或其它电路故障; ③增强器聚焦不良或真空不良。
打开床旁监视器,其显示图像与操作台上监视器显示一样模糊,基本上可以排除监视器故障。
卸下CCD 摄像系统,透视下观察影像增强器输出屏,输出屏上有绿色光晕,但图像极其模糊,于是基本上排除摄像系统故障,重点检测影像增强器。
该机使用的增强器型号为东芝E5761G,其电源盒与光电倍增管封装于一体,进出增强器的接线共有6 根(如图1) ,其中两根为直流供电电源24V ,两根为从内部高压板上引出的850V ,另两根是850V 经外置电路板上电阻串联分压为600V ,200V 后返回增强器的聚焦电压。
开机后可测得24V 正常,但850V 仅有70V 左右,聚焦电压仅有52V 及18V 左右。
关机后检测外置分压电阻,均良好。
由于电源盒与增强管封装于一体,又没有打开该类增强管的经验,于是请示GE公司,GE 公司先后派来两名工程师,经过实测均认为是增强器高压电源损坏,他们从未打开增强器维修过,要求更换影像增强器。
由于影像增强器价格昂贵,从为医院节约的角度出发,我们根据维修其它机器的经验,制定出一套切实可行的办法决定打开影像增强器自行检修。

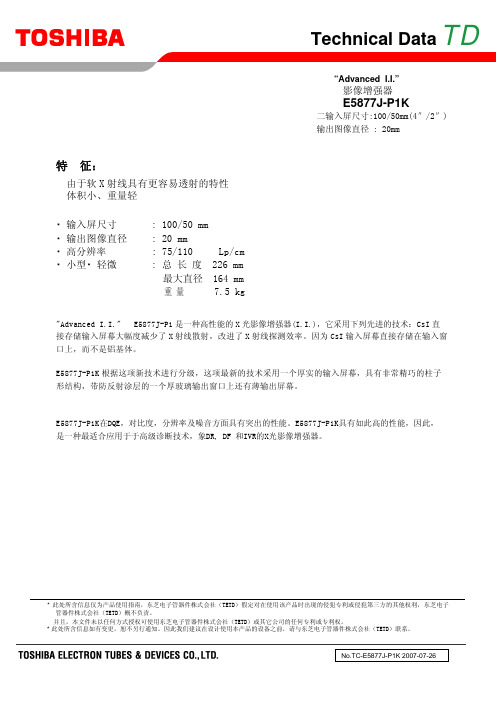

E5877J-P1K 影像增强器
E5877J-P1K在DQE，对比度，分辨率及噪音方面具有突出的性能。E5877J-P1K具有如此高的性能，因此， 是一种最适合应用于于高级诊断技术，象DR, DF 和IVR的X光影像增强器。
