5.5 打开、关闭文件的函数 1．(OPEN <文件名> <方式>) 功能：该函数打开一个文件，准备对文件读写数据。 <文件名>是字符串，指定要打开文件的名称和扩展名。文件 名前面可以加文件路径，如果不加路径则OPEN默认其路径为
AutoCAD启动目录。 <方式>是一个读/写标志，指明文件的状态为打开文件用于读、 写或追加。字符串可以包含下列字符之一： r：打开用于读操作。 w ：打开用于写操作。如果<文件名>不存在，则创建新文件 并打开它。如果文件名存在，则覆盖其现有数据。
第5章 AutoLISP文件
5.4 搜索、获得文件的函数 2. (GETFILED "对话框标题" "文件名" "扩展名" 标志值) “文件名”可以为空串。 “扩展名”也可以为空串,隐含指出文件的扩展名是*(即所 有类型的文件)
标志值是整数，可为1、2、4、8，这几个值组成一个大于0 而小于15的值。各标志值的含义是： 1 在覆盖一个现存文件时，会给用户警告信息。 2 使TYPE It按钮变成灰色，即禁用TYPE It按钮。 4 允许用户改变文件原扩展名。 8 AutoCAD使用它搜索路径，仅返回文件名，而不包含路 径描述。如果不设置它，则返回整个路径描述。
第5章 AutoLISP文件
5.5 打开、关闭文件的函数
2．(CLOSE<文描述符>) 函数的功能：该函数关闭一个已打开的文件，以切断文件描述 符与文件的联系，并返回NIL(见上例) <文描述符>：在OPEN函数打开文件时获得的文件描述符。 返回值： 当用户用OPEN函数打开文件，并进行读、写操作后，必须用 CLOSE函数将文件关闭。这是因为：①若文件没有关闭，则 内存上的部分数据可能因未写到外存文件中而丢失；②由于用 OPEN打开的文件要占用有限的内存，关闭文件，则内存释放。 CLOSE函数的返回值为NIL。
CAD二次开发lisp教程《第一章》
集成环境下可以便捷, 程序, 在VLISP集成环境下可以便捷,高效地开发 集成环境下可以便捷 高效地开发AutoLISP程序, 程序 可以经过编译得到运行效率更高,代码更加紧凑, 可以经过编译得到运行效率更高 ,ual LISP是新一代 是新一代AutoLISP语言,它对 语言, 是新一代 语言 它对AutoLISP语言进行 语言进行 了 扩 展 , 可 以 通 过 Microsoft ActiveX Automation 接 口 与 AutoCAD对象交互,可以通过反应器函数扩展 对象交互,可以通过反应器函数扩展AutoLISP响应事 对象交互 响应事 件的能力. 件的能力. 如果使用Visual LISP对AutoLISP扩展功能的部份,必须调用 扩展功能的部份, 如果使用 对 扩展功能的部份 vl-load-com 函 数 , 或 者 将 调 用 该 函 数 的 表 达 式 写 在 acad2006doc.lsp 文件内. 文件内.
第1章 章
AutoLISP和Visual LISP 和
1.1 关于 关于LISP
LISP是人工智能领域中广泛采用的一种程序设计语言.主要用于人工智 是人工智能领域中广泛采用的一种程序设计语言. 是人工智能领域中广泛采用的一种程序设计语言 机器人,专家系统,博奕,定理证明等领域. 能,机器人,专家系统,博奕,定理证明等领域. LISP也被称为符号式语言,因为它处理的对象是符号表达式.LISP语言 也被称为符号式语言,因为它处理的对象是符号表达式. 语言 也被称为符号式语言 的程序和数据都是以符号表达式的形式来表示,因此,一个LISP程序可以把 的程序和数据都是以符号表达式的形式来表示,因此,一个 程序可以把 另一个LISP程序作为它的数据来处理. 程序作为它的数据来处理. 另一个 程序作为它的数据来处理 LISP语言语法简单,编写程序便捷,灵活,数据类型丰富.利用 语言语法简单,编写程序便捷,灵活,数据类型丰富.利用LISP语 语言语法简单 语 言可以很容易地定义或调用新的函数.这就是Autodesk公司早在 公司早在1985年的 年的2.1 言可以很容易地定义或调用新的函数.这就是 公司早在 年的 版本就引用了LISP语言的宏操作, 在 1986年的 版本就推出了比较完整的 版本就引用了 语言的宏操作, 年的2.5版本就推出了比较完整的 语言的宏操作 年的 AutoLISP语言的原因. 语言的原因. 语言的原因 LISP在它几十年的发展过程中产生了多种版本,如MacLISP,InterLISP 在它几十年的发展过程中产生了多种版本, 在它几十年的发展过程中产生了多种版本 , ,ZetaLISP,和CommonLISP等.其中 , 等 其中CommonLISP是近几年美国的几所大 是近几年美国的几所大 如麻省理工,斯坦福等)和工业界( 实验室, 公司, 公司 学(如麻省理工,斯坦福等)和工业界(如Bell实验室,DEC公司,HP公司 实验室 公司 等 ) 的人工智能研究人员协同推出的 , 它概括了MacLISP, InterLISP, 它概括了 , , ZetaLISP等版本的特点,因而功能较强且拥有其它版本的一些优点,是目前 等版本的特点, 等版本的特点 因而功能较强且拥有其它版本的一些优点, LISP语言较完整的版本. 语言较完整的版本. 语言较完整的版本
cad二次开发lisp编程学习
第1节--------------------------------------------------------------------------------基本知识AutoLISP是一种针对扩充及自订AutoCAD函数机能而产生,以LISP为基础的程序设计语言.LISP本身于50年代末期出现,是一种擅于处理串行文字(List of Processing),属第四代「人工智能(Artificial Intelligence)」的计算机语言.目的是令使用者充份利用AutoCAD进行开发,直接增加及修改AutoCAD指令.AutoLisp语言建基于普通的LISP语言上,并扩充了许多适用于CAD的特殊功能而形成.是一种能以直译方式(不须先行编译)亦可于AutoCAD内部执行的直译性程序语言.程序容易学习及撰写,程序即使出错亦不会对操作系统(如DOS,WINDOWS)有不良影响.数据及程序均统一以串行(List)结构表示.可直接调用几乎全部的AutoCAD命令.既具备一般高级语言的基本结构和功能,亦有一般高级语言没有的强大图形处理能力.内建于AutoCAD应用程序,不须另行购买;亦不须使用特定的编辑器或开发环境.可配合AutoCAD提供的PDB,建立DCL(Dialog Control Language)文件创建对话框.缺点: 执行速度较ObjectArx(旧称ARX,以C或C++程序开发,取代以前的ADS)程序慢;原程序不易保护;对低阶的硬件数据不易存取.第2节--------------------------------------------------------------------------------函数(Function)在AutoLISP程序语言中所有的成份都是以函数的形式出现,AutoLISP程序就是顺序执行连串的函数.函数的运行过程就是对函数的求值(结果)过程;函数的基本语法如下:(函数名称参数1 参数2....)e.g. (PRINC "AutoLISP Programming")每一个完整的函数必须包在一对小括号( )内,左边为开括号,右边为关括号;如有若干数量的开括号,则一定有同等数量的关括号对应.左边开括号后紧随函数名称.函数名称与参数之间,或参数与参数之间须最少留一个空格.函数可有一个或多个参数(也可能没有参数),视该函数而定.函数名称不分大小写,即大小写字母视为相同.第3节--------------------------------------------------------------------------------数据型态(Data Type)整数(INT)没有小数字的数值,32位有号数,范围从+2,147,483,647到-2,147,483,648实数(REAL)带小数字的数值,以倍精度浮点格式储存(最少14位小数) e.g. 12.5当数值在1与-1之间时,必须加上前导零 e.g. 0.05可以科学记号表示: 在E或e后加上次方值 e.g. 4.1e-6字符串(STR)一般文字,其前后必须加上双引号" e.g. "AutoCAD"控制字符或脱逸码必须为小写,且须在字符前加上反斜线\ e.g. "\AutoCAD"像素名称(ENAME)是指定给图文件内对象的指针(Pointer,为16进位的数字卷标)e.g. <Entity name:14e5180>像素名称在图文件内是唯一的,不会重复对象的像素名称只在目前作业中有效,再开启图档时,会指定新的像素名称予该对象档案(FILE)以OPEN函数所开启档案的指针,作为其它函数(读写该档案)的自变量选集(PICKSET)用SSGET等函数建立的一个或多个对象的集合或群组转化(VARIANT)可将像素名称转换为可与ActiveX配搭使用的VLA-Object对象符号(SYM)用以储存静态数据的名称;例如内建或使用者定义的函数符号名称不分大小写,可由任意长度的可打印字符组成;但下列的字符除外:左括号( 右括号) 句点. 单引号' 双引号" 分号;表(LIST)亦称为串行,是放在一对小括号( ) 内,一个或多个元素的有序集合e.g. (1.0 "Lisp" ( ) (5.6 7))元素可以是字符串,符号,整数或实数;也可以是另一个表元素与元素之间要用空格隔开,但元素与小括号之间则可以不隔空格为便于存取表内各元素,每个元素均有其序号;从表的左边开始,第一个元素序号为0,依此类推表的大小即为其顶层元素的数量(内层嵌套式的表,视为单一元素)点对(Dotted Pair)亦是表的一种;表内有2个元素,中间以一圆点分隔,且元素与圆点之间亦须以空格分开若表内没有任何元素,称为空串行或空表;以( ) 或(NIL) 表示第4节--------------------------------------------------------------------------------变数(Variable)为程序执行中动态储存数据的符号名称;主要分为2类:区域(Local)变量又称为局部变量;该变量只在该程序段落中有效,不能为其它程序使用全域(Global)变量又称为整体变量;变量在所有程序段落中均可使用变量名称与符号的限制相同,使用时宜采用有意义及易于辨别的名称变量在赋值或使用前无须先行设定相同的变量可以储存不同型态的数据(但同一时间内只可储存一种型态)在指定新的数据之前,变量储存的内容会保持不变赋值将数据给予指定的变量储存以内建函数SETQ进行(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(SETQ 变量名称1 资料1 [变量名称2 资料2 ....] )e.g. (SETQ NAME "David" AGE 37 WEIGHT 72.5 POINT (LIST 10 20))在函数名称之后,各参数以两个一组,每组左边为变量名称,右边为存入变量的数据亦可将变量名称赋以空值(NIL) :e.g. (SETQ OCCUPATION NIL)要显示变量所储存的数据,可以使用内建函数PRINC(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(PRINC 变量名称)e.g. COMMAND : (PRINC NAME) Result : David"David"在绘图模式中,亦可于指令行中使用感叹号! 来显示变量内容,或作为指令选项的输入值;语法如下:!变量名称e.g. COMMAND : !NAME Result : "David"在Visual LISP的主控台窗口中,于提示符号_$ 后键入要显示的变量名称_$变量名称e.g. _$NAME要检查变量所储存的数据型态,可使用内建函数TYPE;语法如下:(TYPE 变量名称)e.g. COMMAND : (TYPE NAME) Result : STR若检查的变量没有储存数据,则会传回NIL第5节--------------------------------------------------------------------------------练习(Exercises)将四个坐标分别存入四个变量中,并以LINE或PLINE指令,配合四个坐标变量,画出正四边形.COMMAND : (SETQ POINT1 (LIST 0 0) POINT2 (LIST 0 10) POINT3 (LIST 10 10) POINT4 (LIST 10 0)) COMMAND : LINE ;直线段指令COMMAND : !POINT1 ;第一点(左下角起点)COMMAND : !POINT2 ;第二点(左上角)COMMAND : !POINT3 ;第三点(右上角)COMMAND : !POINT4 ;第四点(右下角)COMMAND : C ;自动联机至起点以关闭四边形画圆: 将圆心坐标及半径长度分别存入两个变量中(变量名称及数据型态自订)COMMAND : (SETQ CEN (LIST 0 0) RAD 20) ;将圆心点设为坐标0,0;半径为20COMMAND : CIRCLE ;执行划圆指令Specify center.... : !CEN ;在提示后以变量CEN响应输入Specify radius.... : !RAD ;在提示后以变量RAD响应输入将不同型态的数据,分多次存入相同的变数内;每次均以PRINC及TYPE函数显示变量内容及其数据型态COMMAND : (SETQ TEMP 1.2) ;将实数1.2存入变数TEMPCOMMAND : !TEMP Result : 1.2COMMAND : (TYPE TEMP) Result : REALCOMMAND : (SETQ TEMP "AutoLISP") ;将字符串存入变量TEMPCOMMAND : !TEMP Result : "AutoLISP"COMMAND : (TYPE TEMP) Result : STR第1节--------------------------------------------------------------------------------基本运算加函数(+ [数值参数1 数值参数2 ....] )e.g. (+ 2.5 4 6) Result : 12.5函数的结果为各参数之总和若仅提供一个参数,则以0加上此参数的结果为返回值若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数减函数(- [数值参数1 数值参数2 ....] )e.g. (- 10 2 3) Result : 5结果为第一个(最左边)参数减去其右边各参数的总和若只提供一个参数,返回值为0减去该参数的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数乘函数(* [数值参数1 数值参数2 ....] )e.g. (* 2 3 4) Result : 24结果为所有参数的乘积若只提供一个参数,则返回值为该参数乘以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数除函数(/ [数值参数1 数值参数2 ....] )e.g. (/ 24 2 3) Result : 4结果为第一个(最左边)参数除以其右边各参数的乘积若仅提供一个参数,则返回值为该参数除以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数注意: 在本篇教程中,各函数的数值参数,均可以变量(储存值只可以是整数或实数,且不可以是空值nil)取代第2节--------------------------------------------------------------------------------练习(Exercises)计算式(2+4)*3COMMAND : (* 3 (+ 2 4)) Result : 18计算式(50-8*5)/4COMMAND : (/ (- 50 (* 8 5)) 4) Result : 2注意: 上式的正确答案应是2.5,因为函数中的各参数均为整数,所以传回的结果亦为整数递增及递减递增(1+ 数值参数)e.g. (1+ 2) Result : 3递减(1- 数值参数)e.g. (1- 4) Result : 3三角函数(Trinagular Function)正弦值(SIN 弧度参数)e.g. (SIN 1) Result : 0.841471余弦值(COS 弧度参数)e.g. (COS 1) Result : 0.540302反正切值(ATAN 弧度参数)e.g. (ATAN 1) Result : 0.785398第3节--------------------------------------------------------------------------------其它数值处理次方值(EXPT 数值参数次方值)e.g. (EXPT 2 4) Result : 16若参数及次方值两个均为整数,返回值亦是整数;若其中一个为实数,结果为实数开方根(SQRT 数值参数)e.g. (SQRT 30) Result : 5.47723绝对值(ABS 数值参数)e.g. (ABS -123) Result : 123余数(REM [数值参数1 数值参数2 ....] )e.g. (REM 50 26 5) = (REM (REM 50 26) 5) Result : 4将参数1整除参数2的余数若参数多于2个时,则会将余数再整除下一个参数,再得出余数;依此类推若其中一个参数为实数时,则结果为实数;否则为整数最大公约数(GCD 数值参数1 数值参数2 )e.g. (GCD 81 57) Result : 3两个参数均必须为整数值型态自然对数(LOG 数值参数)e.g. (LOG 3.5) Result : 1.25276是EXP函数的反函数;传回值为实数型态自然反对数(EXP 数值参数)e.g. (EXP 1.25276) Result : 3.49999是LOG函数的反函数;传回值为实数型态第4节--------------------------------------------------------------------------------数值资料转型实数转整数(FIX 数值参数)e.g. (FIX 12.56) Result : 12只会截去小数部份(小数字不会4舍5入)整数转实数(FLOAT 数值参数)e.g. (FLOAT 12) Result : 12.0整数转字符串(ITOA 数值参数)e.g. (ITOA -17) Result : "-17"数值转字符串(RTOS 数值参数[模式[小数字] ] )e.g. (RTOS 17.23333 2 3) Result : 12.266若不设定模式,则依系统变量LUNITS 的设定值转换数值为字符串若不设定小数字,则依系统变量LUPREC 的设定值转换模式设定值可以是下列数值之一:1 = 科学记号2 = 十进制3 = 英呎及十进制英吋4 = 英呎及分数位英吋5 = 分数当选用的模式为3,4或5,则传回的字符串受系统变量UNITMODE影响弪度转字符串(ANGTOS 角度参数[模式[小数字] ] )e.g. (ANGTOS 0.785398 0) Result : "45"e.g. (ANGTOS 0.785398 4) Result : "N 45d E"若不设定模式,则依系统变量AUNITS的设定值转换数值为字符串若不设定小数字,则依系统变量AUPREC的设定值转换模式设定值可以是下列数值之一:0 = 度1 = 度/分/秒2 = 分度量3 = 弪度4 = 土地测量单位当选用的模式为4,则传回的字符串受系统变量UNITMODE影响反函数为ANGTOF;参阅第5篇教程第5节--------------------------------------------------------------------------------数值资料检查数值(NUMBERP 数值参数)e.g. (NUMBERP -3.45) Result : Te.g. (NUMBERP "AutoLISP") Result : nil注意: 在范例的传回值中,T表示函数的结果为真(成立),nil表示结果为假(不成立)负数值(MINUSP 数值参数)e.g. (MINUSP -3.45) Result : Te.g. (MINUSP 0) Result : nile.g. (MINUSP 3.45) Result : nil零值(ZEROP 数值参数)e.g. (ZEROP 0) Result : Te.g. (ZEROP 3.45) Result : nil其它应用最大值(MAX [数值参数1 数值参数2 ....] )e.g. (MAX -88 5 2) Result : 5若没有提供任何参数,则传回值为0最小值(MIN [数值参数1 数值参数2 ....] )e.g. (MIN -88 5 2) Result : -88若没有提供任何参数,则传回值为0第6节--------------------------------------------------------------------------------练习(Exercises)计算下列算式:(+ 1234567890 1234567890) Result : -1825831516上式中两个数值参数均为整数,而结果值大于整数型态所能容许之范围;固导致发生溢位问题,产生无效的结果.修正算式如下: 只要将其中一个参数改为实数型态即可.(+ 1234567890.0 1234567890) Result : 2.46914e+009计算下列算式:(+ 9876543210 1234567890) Result : 1.11111e+010上式中两个数值参数均为整数,但其中一个(第一个)参数巳大于整数型态所能容许之范围;系统会自动将此参数先行转为实数型态才计算.计算下列算式:(FIX (SQRT (+ 1 (MAX 20 10 40 30)))) Result : 6---- 最先执行的是最内层的算式(MAX 20 10 40 30) ,求出最大值为40---- 其次执行加函数,将MAX函数所得的最大值加1,结果为41---- 再利函数SQRT,将41开方根,结果为6.4031---- 最后使用FIX函数,截去其小数字,得到最后的结果为6第1节--------------------------------------------------------------------------------使用者定义函数是将一群表示式组合成一个函数或指令可应用于绘图模式的指令行提示,Visual LISP主控台,或供其它自定义函数内的表示式呼叫使用AutoLISP原始程序代码均以纯文字格式存盘,扩展名为LSP(2000版可编译成扩展名为FAS的档案可以一般文字编辑器进行开发,如DOS的EDIT,WINDOWS的WORD或WORDPAD等一个自定函数内最少要有一个表达式在原程序文件(LSP)里,自定义函数以DEFUN函数开始;其语法如下:(DEFUN [C:] 函数名称( [自变量串行...] [/ 局部变数串行...] ) 表达式...)在呼叫带有自变量的自定函数时,必须同时提供与定义函数时,同等数量的参数,使各参数传入自定函数的各自变量中自变量被视为一种特殊类型的局部变量,无法用于该自定函数以外的其它函数若自定函数中无须设定任何自变量,亦必须以空串行( )加在函数名称之后若有提供局部变量,必须以斜线/ 加在局部变量的开头(即使前面没有自变量串行)各自变量,斜线,局部变量之间要以空格分隔;但与左右小括号之间则不须以空格分开若自变量串行中有相同名称的自变量出现,则会忽略第一个以后的相同自变量;变数亦是一样若在函数名称前加上C:,表示该函数可以在绘图模式的指令行提示下,其执行方式与内建函数相同;亦可以在任何内建命令(执行中)的提示后,以通透方式执行(但须将函数名称包在一对小括号中) 若在函数名称前没有加上C:,在指令行提示下,必须将函数名称包在一对小括号中才可执行不可以在执行一自定函数时,以通透方式执行另一自定函数第2节--------------------------------------------------------------------------------加载程序自定函数在使用前,都要将其所在的程序文件(扩展名为LSP)加载才可执行ACAD.LSP程序文件(预设在SUPPORT子目录内)会在启动AutoCAD时自动加载(LOAD "程序文件名称" [加载失败] )e.g. (LOAD "TEST")若程序文件之文件名为LSP,则在程序文件名称之后,可以不加上扩展名若有需要,系统会顺序尝试其它的扩展名: VLX FAS LSP若程序文件不在系统的支持目录下,则需在文件名前加上目录路径注意: 必须以正斜线/ 或两个反斜线\\ 作为目录的分隔符可以在加载失败的参数中提供字符串,以供加载失败时显示;亦可提供有效的自定函数,该函数在加载程序文件失败时会被执行e.g. (LOAD "TEST" "Load Fail") 或(LOAD "TEST" (DOERROR))注意:在程序文件加载后,在提示行显示的返回值,一般是该程序文件中,最后被定义的函数名称或是在程序文件内没有包含在自定函数中,最后一个表达式的执行结果第3节--------------------------------------------------------------------------------练习(Exercises)启动文字编辑器,编写一AutoLISP程序作两个同心圆(第1个圆半径为50,第2个圆半径为80),程序代码如下所示:(DEFUN C: 2CIRCLE () (SETQ CEN (LIST 0 0) RAD 50)(COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))---- 输入后以纯文字格式存盘(C:\TEST.LSP)---- 在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件加载COMMAND : (LOAD "C:/TEST")---- 在指令行提示后,输入程序(函数)名称执行COMMAND : 2CIRCLE程序说明1 使用DEFUN建立自定函数的名称,并用SETQ函数将中心点(LIST 0 0)存入变数CEN,半径(50)存入变数RAD中2 使用COMMAND函数执行AutoCAD内建指令CIRCLE,并以变量CEN(圆的中心点)及变数RAD(圆的半径)回应3 与第2行大致相同,但在指定其半径时,先将储存半径的变量加30,使划出半径为80的圆;注意最右边的关括号,与第1行DEFUN左边的开括号是一对的启动文字编辑器,开启TEST.LSP程序文件,复制2CIRCLE至新程序2C,并改为传入自变量方式执行;程序代码如下:(DEFUN 2C (CEN RAD) (COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))---- 输入后以纯文字格式存盘---- 在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件重新加载---- 在指令行提示后,输入程序(函数)名称执行COMMAND : (2C (LIST 0 0) 50)第4节--------------------------------------------------------------------------------批注单行批注分号;表示在分号右边(同一行)的字符均为批注,程序执行时会将其忽略多行批注;| |;表示在两个批注符号中间所有字符皆为批注,即使字符跨越多行关系运算在各个关系运算中,都会传回一逻辑值;若关系成立,传回T,否则会传回nil各参数可以是字符串,整数或实数型态;若以字符串进行比较,则会以字符串的ASCII码为准若函数中只有一个参数,传回值恒为T等于函数(= 参数1 [参数2 ....] )会将参数1与其后各个参数比较,若全部相等则传回T,否则传回nil e.g. (= 2 2.0) Result : Te.g. (= "A" CHR(65)) Result : T不等于函数(/= 参数1 [参数2 ....] )若参数1不等于其后任何一个参数,即传回T e.g. (/= 1 2.0) Result : Te.g. (/= "a" CHR(65)) Result : Te.g. (/= 10 30 40 10 20) Result : T小于函数(< 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于右边的参数,即传回Te.g. (< 1 2) Result : Te.g. (< "a" CHR(65)) Result : T大于函数(> 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于右边的参数,即传回Te.g. (> 1 2) Result : nile.g. (> "a" CHR(65)) Result : nil小于或等于函数(<= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于或等于右边的参数,即传回Te.g. (<= 1 2) Result : Te.g. (<= 2 2) Result : Te.g. (<= "a" CHR(65)) Result : T大于或等于函数(>= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于或等于右边的参数,即传回Te.g. (>= 1 2) Result : nile.g. (>= 2 2) Result : Te.g. (>= "a" CHR(65)) Result : nil第5节--------------------------------------------------------------------------------逻辑运算且运算(AND [表达式....] )若各表达式的传回值均为T,函数即返回T 值;若其中一个传回值为nil,函数传回nile.g. (AND (< 1 2) (> 8 5)) Result : T或运算(OR [表达式....] )若各表达式的传回值均为nil,函数即返回nil 值;若其中一个传回值为T,函数传回Te.g. (OR (> 1 2) (> 8 5)) Result : T否定运算(NOT 表达式)若表达式的传回值为T,函数即返回nil 值;相反若表达式传回值为nil,函数传回T 可用于检查传回值是否为nil另有一NULL函数与NOT函数功能相似e.g. (NOT (< 1 2)) Result : nil练习(Exercises)试求出50减25,与625的开方根值是否相等COMMAND : (= (- 50 25) (SQRT 625)) Result : T设计一简单程序(名称为AIR),在呼叫程序时,检查传入的数值自变量(为空气污染指数)是否大于200(即严重空气污染)---- 启动文字编辑器,开启TEST.LSP程序文件,输入下列程序代码:(DEFUN AIR (NUM) (> NUM 200))---- 输入后存盘(纯文字格式)---- 在AutoCAD绘图模式的指令行提示符号后,使用LOAD函数重新加载程序文件COMMAND : (LOAD "C:/TEST")---- 在AutoCAD绘图模式的指令行提示符号后,输入自定函数名称及参数执行COMMAND : (AIR 175) Result : nilCOMMAND : (AIR 215) Result : T第1节--------------------------------------------------------------------------------条件判断是利用条件函数,配合关系及逻辑运算所设定的一些准则,令程序自行分析,因应情况作出适当行动.单一条件(IF 条件表达式是表达式[否表达式] )函数先检查条件表达式,若其传回值为T,便会执行其后的是表达式若有提供否表达式,且条件表达式的传回值为nil,函数将不会执行(跳过)是表达式而执行否表达式若没有提供否表达式,且条件表达式的传回值为nil时,函数将不作任何事情IF函数可以巢状方式嵌套,即在是或否的表达式中加入另一个IF函数练习(Exercises)判断空气污染指数: 大于100 = Very High, 51至100 = High, 26至50 = Medium, 25或以下= Low---- 启动编辑器,开启C:/TEST.LSP程序文件;新增AIR-1自定函数,程序代码如下:(DEFUN AIR-1 (NUM) (IF (> NUM 100) (PRINC "Very High"))(IF (AND (> NUM 50) (<= NUM 100)) (PRINC "High"))(IF (AND (> NUM 25) (<= NUM 50)) (PRINC "Medium"))(IF (<= NUM 25)) (PRINC "Low"))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用IF函数判断变量NUM是否大于100;若是则显示字符串Very High响应2 用IF函数判断变量NUM是否大于50且(AND)小于或等于100;若是则显示High响应3 用IF函数判断变量NUM是否大于25且(AND)小于或等于50;若是则显示Medium4 用IF函数判断变量NUM是否小于或等于25;若是则显示Low5 是一个没有提供任何自变量的PRINC函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号IF函数的巢状练习: 修改上一课的程序练习,将多个IF函数合并成巢状嵌套---- 启动文字编辑器,开启C:/TEST.LSP程序文件---- 新增程序AIR-2,其程序代码如下:(DEFUN AIR-2 (NUM) (IF (> NUM 50) (PRINC (IF (> NUM 100) "Very high" "High")) (PRINC (IF (> NUM 25) "Medium" "Low")))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用IF函数判断变量NUM是否大于50;若条件成立(变量NUM大于50)时,再用另一个IF函数判断变量是否大于100;若条件成立(变量NUM大于100)时,使用PRINC函数显示字符串Very High,否则显示High2 若在第1个IF函数判断中,条件不成立(变量NUM不大于50)时;再用另一个IF函数判断变量是否大于25;若条件成立(NUM大于25)时,显示字符串Medium,否则显示字符串Low3 是一个没有提供任何自变量的PRINC函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号注意:第1行最后一个关括号是对应前面的PRINC函数,尾2的关括号则是对应IF函数(判断NUM 是否大于100)第2行最后一个关括号是对应第1行的IF函数(判断NUM是否大于50),尾2的关括号则是对应PRINC函数,尾3的关括号则是对应IF函数(判断NUM是否大于25)最右边的关括号是对应第1行最左边的开括号PROGN 函数在以上各范例中,执行的表达式均为单一的函数运算;若要在表达式中顺序执行一连串的函数,便要将各函数包含在一个PROGN函数内;函数的传回值会是该PROGN函数中,最后一个表达式的运算结果---- 修改TEST.LSP程序文件的AIR-1程序,第1个IF函数如下,其余的IF函数请自行修改e.g. (IF (> NUM 100) (PROGN (SETQ DISP "Very High") (PRINC DISP)))注意: 最后一个关括号是对应前面的IF函数(判断变量NUM是否大于100) 尾2的关括号是对应PROGN函数(用以包含SETQ及PRINC函数)尾3的关括号是对应PRINC函数的第2节--------------------------------------------------------------------------------条件判断多重条件(COND [ (条件表达式是表达式) ....] )函数会顺序检查各条件表达式;直到其中一个条件成立(传回T),即执行该条件式所对应的是表达式每个条件表达式只对应一个是表达式,而没有否表达式若条件式成立且执行对应的是表达式后,则不会再对余下的其它条件表达式进行检查若只有条件表达式而没有对应之是表达式,则只会传回条件表达式的逻辑值若没有提供任何条件表达式及是表达式,函数传回值恒为nil练习(Exercises)新增程序AIR-3,以改善上一课AIR-1程序;用一个COND函数判断多个条件表达式DEFUN AIR-3 (NUM) (COND((> NUM 200) (PRINC "Severe"))((> NUM 100) (PRINC "Very High"))((> NUM 50) (PRINC "High"))((> NUM 25) (PRINC "Medium"))((> NUM 0) (PRINC "Low"))(T (PRINC "Cannot Check")))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用COND函数进行多重判断2 判断变量NUM是否大于200,若条件成立,则显示Severe 讯息;第3至6行依此类推7 注意条件式为一个T 字母,表示条件式恒为真(成立),显示讯息Cannot Check作用是当以上各条件式均不成立时(变量小于或等于0),即执行此一表达式第3节--------------------------------------------------------------------------------循环(Loop)配合条件判断,关系及逻辑运算,令程序不断重复一些动作,以提高效率及减少重复动作时的人为错误可以多个循环形成巢状(嵌套式)循环,即在一个循环内嵌套另一个(或多个)循环指定的重复次数必须为正整数,亦可以是储存正整数的变量名称重复指定次数(REPEAT 重复次数[表达式....] )e.g. (REPEAT 10 (PRINC "David")) ;重复显示David字符串10次重复(WHILE 条件表达式[是表达式....] )若条件表达式的传回值为T,即会顺序执行函数内各表达式各表达式顺序执行完后,程序会返回函数的开头,重新检查条件表达式的传回值若条件表达式的传回值为nil,函数内各表达式将不会被执行e.g. (SETQ COUNT 1) ;将1存入变数COUNT(WHILE (<= COUNT 10) ;WHILE函数并检查变量COUNT是否<=10(PRINC "David") ;若条件成立则以PRINC函数显示David字符串(SETQ COUNT (1+ COUNT))) ;变量COUNT递增1,并将新值重新存入变量COUNT中取代原值注意: 第4行最右边的关括号,是对应第2行WHILE函数的开括号无限循环又称为死循环,即循环的条件判断式传回值恒为T,令循环不断重复而无法结束;在上例中:---- 若WHILE函数的条件表达式设定为(T) ;即条件永远成立---- 不作SETQ函数,或不将变量COUNT递增;变量COUNT储存值恒久不变,导致条件式永远成立第4节--------------------------------------------------------------------------------练习(Exercises)编写一程序SUM并将自变量存在NUM变量内,计算1+2+3+4 ....至变数NUM的总和(DEFUN SUM (NUM) (SETQ COUNT 1 TOTAL 0)(WHILE (<= COUNT NUM)(SETQ TOTAL (+ TOTAL COUNT)COUNT (1+ COUNT)))(PRINC TOTAL) (PRINC))程序说明1 设定函数SUM并将自变量存入变量NUM,设定变量COUNT以将数目由1开始递增,变量TOTAL(储存总和)初始值为02 WHILE循环函数,并设定进入循环的条件式(变量COUNT小于或等于变量NUM)3 若条件成立即进入循环内部,先将变量TOTAL加上变量COUNT,再用SETQ函数存回变量TOTAL中,覆盖原值4 将变量COUNT递增1,存回变数COUNT并覆盖原值5 关括号与第2行的WHILE函数左边的开括号对应6 循环结束后,用PRINC函数显示变量TOTAL(总和)的内容程序流程假设执行程序时传入变量NUM的数值为10---- 变数初始值COUNT = 1 TOTAL = 0---- 判断变量COUNT是否<=变量NUM COUNT = 1 TOTAL = 0---- 变量COUNT(现值1)小于NUM,进入循环;将TOTAL(现值0)加上COUNT,存回变数TOTAL COUNT = 1 TOTAL = 1---- 变数COUNT(现值1)递增1变为2,存回变数COUNT COUNT = 2 TOTAL = 1。
第七章 AutoCAD软件的二次开发
7. 2 AutoLISP程序设计语言
常用控制字符的表示方法 控制字符 反斜杠 双引号“ ’ ” Esc键 回车键 换行 Tab键 用“\”为前导的转义字符表示 \\ 双引号“ ’ ” \e \r \n \t 用“\”为前导的ASCII码数值表 示 \014 \042 \033 \015 \012 \011
(print “AutoLISP welcome you!”))
2.启动AutoCAD，加载AutoLISP应用程序 在command命令提示符下键入： (load “d:/lisp/myautolisp.lsp”) 3. 运行defun定义的函数 在command命令提示行下键入：welcome，回车
7. 2 AutoLISP程序设计语言
二、表达式

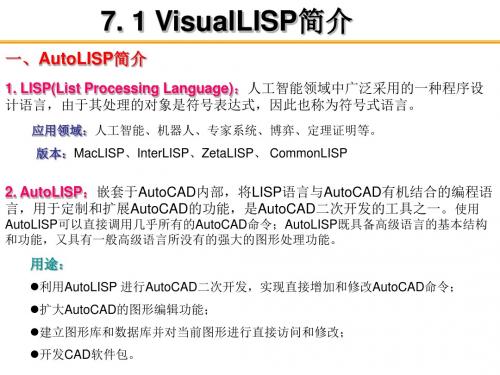

一、AutoLISP简介
4. AutoLISP的特点
AutoLISP语言是在普通LISP语言基础上，扩充了许多适用于CAD应用的特殊功能 而形成的，是一种仅能用解释方式运行于AutoCAD内部的解释型程序设计语言。 AutoLISP把数据和程序统一表达为表结构，因此可以把程序当作数据来处理，也可 以把数据当作程序来执行。 AutoLISP语言中的程序运行过程就是对函数求值得过程，在函数求值过程中实现函 数功能。 AutoLISP语言的主要控制结构采用递归方式，程序设计简单易懂。
AutoLISP程序阅读函数时，按照从左到右的规则进行。
二、AutoLISP的程序结构
AutoLISP程序是由标准表组成的，因此程序中所有的括号都必须左右匹配；
操作符（函数名）必须放在标准表中第一个元素的位置。标准表中的函数与参 数、参数与参数之间至少要用一个空格来分开。
2个标准表之间和表内的多余空格和回车都是不需要的，因此一个表可以占多 行，一行内也可写多个表。 AutoLISP程序中用“ ；”作注释，程序执行时会自动跳过每一行中分号以后的 部分。注释可放于程序中的任何地方。 AutoLISP程序的扩展名为（.lsp），并以ASCII码文本文件的形式表达，可用文 本编辑软件进行编辑。
Auto CAD 二次开发 Lisp 字典
(exp 1.0) ; ; ; 返回2.71828 (exp 2.0) ; ; ; 返回9.02501 (exp -0.4) ; ; ; 返回0.67032
expt
一. 功能 该函数返回以数number为底数的power次幂的值。
二. 格式 (expt number power)
三. 说明 调用此函数时﹐如果提供的两个变元都是整数﹐结果也是整数；否
则﹐结果是实数。 四. 实例
(expt 2 4) ; ; ; 返回16 (expt 3.0 2.0) ; ; ; 返回9.0
fix
一. 功能 截尾取整函数。
二. 格式 (fix num)
三. 说明 fix截去数num的小数部分﹐而返回它的整数部分。 如果num大于最大可能的整数（在32位平台上最大可能整数是
cos
一． 功能 返回以弧度表示的一个角度的余弦值。
二． 格式 (cos angle)
三． 说明 四. 实例
(cos 0.0) ; ; ; 返回1.0 (cos pi) ; ; ; 返回-1.0
exp
一. 功能 该函数返回e的次幂num的值﹐e为自然对数的底数﹐即
e=2.718282…。exp函数总是返回一个实型数。 二. 格式
atan
一. 功能 返回一个数的反正切值，单位为弧度。
二. 格式 (atan num1[num2])
三. 说明 调用atan函数时，若仅提供变元num1,则本函数返回数num1的反正
切值，单位为弧度。如果提供了num1和num2这两个变元，atan函数返回 num1/num2的反正切值，单位为弧度。如果num2是零，则返回的角度为 正或为负的1.570796弧度(+90度或-90度)，取决于num1是正还是负。所 返回的角度范围是-Pi/2至+Pi/2弧度。 四. 实例
二次开发及AutoLISP
目前很多化工技术人员对AutoCAD的使用一般还仅限于它自身的各种绘图 功能，使用鼠标手工绘制各种图件，对其强大的二次开发功能还没有进行深入 使用。如果能使用AutoCAD的二次开发技术开发出一套软件，让AutoCAD自动 绘制我们目前使用的各种图件，就可以大大提高作图效率，发挥出AutoCAD的 强大图形编辑、修改功能，对图件中的各种元素进行任意修改，满足各种不同 的图件格式和绘图标准，由此可见，对于一个化工技术人员来说，学会自己开 发AutoCAD二次应用软件显得十分必要，因为这将大大减少具体的绘制工作， 而可以将主要精力集中到设备的设计中去，从而加快化工设备的开发速度。 近几年来，随着计算机软、硬件技术的飞速发展及其应用的普及，也带来 了化工领域使用计算机的浪潮。首先是各课程教学使用了CAI课件，学生们可 以清楚地看到各种物质的具体颜色，并可以看到动画反应，让学生们能够形象 生动地上课。然后是各种实验仿真软件的出现，让学生们不用亲自下到工厂， 也不用浪费任何原料，在没有危险的情况下就可以完成对实验过程或者是生产 流程的学习和实习。同时计算机可以对反应进行模拟，对实验数据的拟合都大 大方便了化工工作者。随之诞生的各种化工专用软件，给化学工业的发展注入 了新鲜血液，使化学工业的发展如虎添翼。

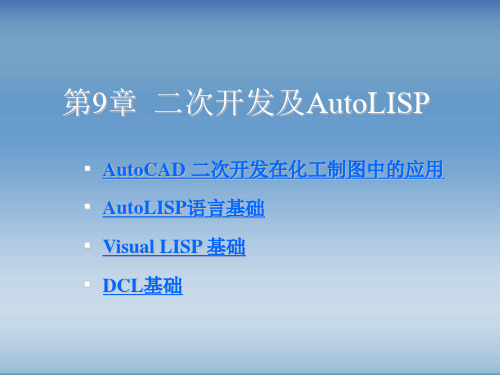

第9章 二次开发及AutoLISP
▪ AutoCAD 二次开发在化工制图中的应用 ▪ AutoLISP语言基础 ▪ Visual LISP 基础 ▪ DCL基础
本章目录
AutoCAD 二次开发在化工制图中的应用
• 二次开发的目的及必要性
• 几种主要的二次开发语言简介 • 化工AutoCAD二次软件开发的思路及步骤
目前，随着化学工业的进一步向前发展，各种新的机械设备被人们设计和 制造，这些设备的工程图都是一件很大的工程。比如一个完整热交换器图纸， 就需要一个专人1～2天的工夫才能完成。利用AutoCAD的二次开发技术，可以 编出对热交换器的图进行批处理的程序，只需通过简单的人机会话,计算机能自 动绘制出图纸，这也是化工技术人员学习掌握AutoCAD二次开发技术的目的之 所在。随着化学工业的不断日新月异，对设备图纸绘制的速度要求也将越来越 快，利用AutoCAD二次开发技术开发而成的软件直接绘制各种设备的技术将在 化学工业中得到更加广泛的应用，其开发技术必将伴着化学工业一起发展。
用LISP语言自定义AutoCAD命令
用LISP语言自定义AutoCAD命令AutoLISP语言作为AutoCAD的二次开发工具，虽然在功能、运行速度和保密性等方面比起ARX等工具要逊色一些，但由于它易学易用，交互性好，灵活性强，对于那些经常使用AutoCAD进行绘图的普通用户来说，不失为一种理想的开发工具。
下面就介绍用AutoLISP 语言自定义的几个AutoCAD绘图命令，可以起到简化操作、提高作图效率的作用。
一、键槽尺寸视图的绘制命令“jct”在绘制轴、齿轮或带轮等零件图时，经常需要画轴上键槽处的剖视图或轮毂键槽的端面视图，比较麻烦；由于键槽的尺寸随轴径的变化而变化，所以我们可以用LISP程序来实现自动绘图。
加载下面的程序，在命令行中键入”jct”并回车，通过人机交互的形式输入有关参数，可自动完成轴上键槽的剖视图和轮毂键槽的端面视图的绘制。
代码示例如下所示。
(defun C:jct ()(setq pt0 (getpoint "\n 请输入视图的中心位置点:"))(initget 7)(setq loop T)(while loop(setq d (getreal "\n请输入键槽处的轴径(12<d<130)(mm):"))(if(or (< d 12) (> d 130))(alert "轴径数据输入错误!\n\n请重新输入!")(setq loop nil));if);while(cond;根据轴径检索键槽尺寸((and (> d 12) (<= d 17)) (setq b 5 t1 3.0 t2 2.3));b表示键槽的宽度((and (> d 17) (<= d 22)) (setq b 6 t1 3.5 t2 2.8));t1表示轴上键槽的深度((and (> d 22) (<= d 30)) (setq b 8 t1 4.0 t2 3.3));t2表示轮毂上键槽的高度((and (> d 30) (<= d 38)) (setq b 10 t1 5.0 t2 3.3))((and (> d 38) (<= d 44)) (setq b 12 t1 5.0 t2 3.3))((and (> d 44) (<= d 50)) (setq b 14 t1 5.5 t2 3.8))((and (> d 50) (<= d 58)) (setq b 16 t1 6.0 t2 4.3))((and (> d 58) (<= d 65)) (setq b 18 t1 7.0 t2 4.4))((and (> d 65) (<= d 75)) (setq b 20 t1 7.5 t2 4.9))((and (> d 75) (<= d 85)) (setq b 22 t1 9.0 t2 5.4))((and (> d 85) (<= d 95)) (setq b 25 t1 9.0 t2 5.4))((and (> d 95) (<= d 110)) (setq b 28 t1 10.0 t2 6.4))((and (> d 110) (<= d 130)) (setq b 32 t1 11.0 t2 7.4)))(command "circle" pt0 "d" d)(command "zoom" "a")(setq s1 (ssget "l" ))(setq di (-(* (/ d 2.0) (/ d 2.0)) (* (/ b 2.0) (/ b 2.0)))dx (sqrt di)dy (/ b 2.0)pt1 (list (+ (car pt0) dx) (+ (cadr pt0) dy)))(initget "Zc Lc");Zc表示画轴键槽的剖视图,Lc表示画轮毂键槽的端面视图(setq zrl (getkword "\n 画轴键槽的剖视图还是轮毂键槽的端面视图(Z/L)?"))(if (= zrl "Zc")(progn;计算轴键槽上点的坐标(setq pt2 (list (+ (car pt0) (-(/ d 2.0) t1)) (+ (cadr pt0) dy))pt3 (polar pt2 (- (/ pi 2.0)) b)pt4 (polar pt3 0 (- dx (- (/ d 2.0) t1)))));progn);if(if (= zrl "Lc")(progn;计算轮毂键槽上点的坐标(setq pt2 (list (+ (car pt0) (+(/ d 2.0) t2)) (+ (cadr pt0) dy))pt3 (polar pt2 (- (/ pi 2.0)) b)pt4 (polar pt3 (- pi) (- (+ (/ d 2.0) t2) dx))));progn);if(command "pline" pt1 pt2 pt3 pt4 "");画键槽(setq s2 (ssget "l"))(command "layer" "m" 5 "l" "center" 5 "c" 1 5 "")(command "ltscale" 8)(command "line" (polar pt0 (- pi) (+ (/ d 2.0) 10));画中心线(polar pt0 0 (+ (/ d 2.0) 10)) "")(command "line" (polar pt0(-(/ pi 2.0)) (+ (/ d 2.0) 10))(polar pt0 (/ pi 2.0) (+ (/ d 2.0) 10)) "")(command "layer" "s" 0 "")(if (= zrl "Zc")(progn(setq s3 (entsel "\n 请选择修剪的目标:"))(command "trim" s2 "" s3 "");修剪形成键槽(command "hatch" "U" "45" "2" "n" s1 s2 ""));画轴上键槽处剖视图的剖面线);if(if (= zrl "Lc")(progn(setq s4 (entsel "\n 请选择修剪的目标:"))(command "trim" s2 "" s4 "");修剪形成键槽(command "rotate" s1 s2 "" pt0 90));将轮毂键槽的端面视图旋转90度);if);end defun二、螺纹孔剖视图的绘制命令“lwk”在绘制机械零件图时，经常要画螺纹孔的剖视图，同样由于螺纹孔的有关尺寸都随螺纹的公称直径而变化，我们可以用下面的程序自动完成其剖视图的绘制。
浅谈基于AutoLISP的AutoCAD二次开发技术
浅谈基于ＡｕｔｏＬＩＳＰ的ＡｕｔｏＣＡＤ二次开发技术在以AutoCAD制图的工程应用中，经常需要开发一些符合工程需求的AutoCAD工具。
AutoLISP语言是一种对AutoCAD进行二次开发的灵活手段。
本文通过一个从上到下逐行写文本的简单程序，探讨了基于AutoLISP的AutoCAD二次开发程序设计的基本步骤和具体实现过程。
标签：AutoCAD AutoLISP 二次开发AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图和设计软件包，它具有易于掌握、使用方便、体系开放等特点。
已广泛应用于机械、建筑、电子、土木工程、轻工等各个领域。
目前AutoCAD最新的版本是AutoCAD2006。
一、AutoLISP及二次开发的概念AutoLISP 语言是嵌入在AutoCAD内部的LISP编程语言，它是LISP语言与AutoCAD有机结合的产物。
AutoLISP的嵌入使AutoCAD真正成为能进行计算机辅助设计、绘图的CAD软件。
在使用AutoCAD制图中，大量操作都是通过鼠标点击控件和键盘输入相应参数组合实现的。
有时在制图过程中会需要做大量重复的操作，这些操作又具有一定的规律。
那么，便可以通过AutoLISP开发出AutoCAD中可以使用的自定义控件，在点击该控件后，大量繁琐的执行过程交由后台执行，用户仅需输入一些必要的参数，即可实现制图效果。
这种方法就是所谓的“二次开发”。
显然，二次开发能够提高工作的效率和减轻工作量。
二、使用AutoLISP进行二次开发的实例及过程剖析（一）题目。
下面通过编写一个从上到下逐行写文本的小程序段来简要分析AutoLISP的开发过程。
题目要求如下：1. 用户只需点击一个自定义工具按钮，系统即会提示用户输入首行文本所在位置、相邻两行文本偏移量、文本高度这三个参数。
其中，首行文本所在位置由鼠标在屏幕上点击获得，文本高度默认值为4。
2. 用户依次输入文本，回车表示结束当行输入。
AUTOLISP在CAD二次开发中的应用
Autolisp在CAD二次开发中的应用摘要：Auto LISP语言是Auto CAD中最大的一种编程工具，基于Auto LISP的编程工具，数量大的让人惊讶。
将一些小程序嵌套于AUTO LISP内部,使LISP语言和AUTO CAD有机结合，能有效地提高AutoCAD的绘图功能。
通过对Auto LISP语言的分析与研究，探讨了基于Auto LISP的AutoCAD 参数化处理数据的程序设计的基本步骤。
本文设计了如何用Auto LISP语言如何绘制典型机械零件图形,并且详细阐述了其实现过程。
实践表明,Auto LISP语言功能强大,易学易用,AutoCAD二次开发的重要工具。
关键词：Auto lisp语言;程序设计;二次开发随着科学技术的不断发展和社会的不断进步，计算机也越来越普遍的在各个行业中得到推广和应用。
实践证明在利用CAD绘制零件图技术在质量和速度上都产生了一个质的飞跃，使机械设计工作上了一个大台阶。
但是目前许多设计人员大多只能利用AUTO CAD软件，一笔一画地绘出所需的设计图纸，是设计人员大大部分时间都花费在繁琐的计算和绘图中，设计工作的重复性较大，工作效率较低。
如果设计人员能够对AUTO CAD进行二次开发，通过对AUTO LISP 进行编程，在CASS中加入一些用户需要的功能，从而使CASS在绘图中更具有实用化。
Auto LISP语言是嵌入在Auto CAD内部的LISP编程语言，它是LISP语言与Auto CAD有机结合的产物。
Auto LISP的嵌入使Auto CAD真正成为能进行计算机辅助设计、绘图的软件。
VLISP是Auto LISP的换代产品。
VLISP对语言进行了扩展，可以通过Microsoft ActiveX Automation接口与对象交互。
同时，通过实现反应器函数，还扩展Auto LISP响应事件的能力。
Visual Lisp具有一个交互式和智能控制台，包括有一个项目窗口、代码分色的文本编辑器、调试器、源程序窗口及许多其他特性。
autocad二次开发LISP函数（备用）
autocad⼆次开发LISP函数（备⽤）;;;保存为DXF⽂件(defun c:save_dxf (/)(setq filepath (strcat (getvar "dwgprefix")"转换"(substr (getvar "dwgname")1(- (strlen (getvar "dwgname")) 4))".dxf"))(command "save" filepath "16" "")(princ)(princ "\n⽂件保存到:")(princ filepath)(princ));;根据⽐例尺计算出图范围中⼼(defun get_extent_center (scale paper_w paper_h / xn yn);;scale⽐例尺 ,paper_w paper_h出图的宽和⾼(setq re nil)(setq xn (* (/ (* paper_w scale) 1000.00) 0.5))(setq yn (* (/ (* paper_h scale) 1000.00) 0.5))(setq center (list xn yn))(setq re center));;;根据拉框范围计算⽐例尺(defun calculate_scale (p1 p2 paper_w paper_h /);;p1,p1框的⾓点,paper_w paper_h出图的宽和⾼(setq re nil)(setq scale(*100(ceil(/ (* 1000(sqrt(+ (* (- (car p1) (car p2)) (- (car p1) (car p2)))(* (- (cadr p1) (cadr p2)) (- (cadr p1) (cadr p2))))))(* 100 (sqrt (+ (* paper_w paper_w) (* paper_h paper_h))))))))(setq re scale));;;改变块的⽐例(defun c:modify_scale (/)(vl-load-com)(setq en (car (entsel))) ;;取块(setq scale (getreal)) ;;取⽐例(setq ename (vlax-ename->vla-object en))(setq xscale (vla-get-xscalefactor ename)yscale (vla-get-yscalefactor ename)zscale (vla-get-zscalefactor ename))(if (> xscale 0)(setq xscale scale)(setq xscale (- scale)))(if (> yscale 0)(setq yscale scale)(setq yscale (- scale)))(vla-put-xscalefactor ename xscale)(vla-put-yscalefactor ename yscale)(vla-put-zscalefactor ename zscale));;向上取整函数(defun ceil (number / int_number)(setq re nil)(setq int_number (fix number))(if (/= (- int_number number) 0)(setq int_number (+ 1 int_number)))(setq re int_number));;;修改块的Z坐标(defun c:set_hight (/ i en enlist key h ss ptx pty) (setq h (getreal "\n输⼊新标⾼："))(if (= h nil)(setq h 0))(setq key (getreal "\n输⼊阀值："))(if (= key nil)(setq key 0))(setq ss (ssget "x" '((0 . "insert") (8 . "*"))))(setq i 0sslen (sslength ss))(while (< i sslen)(progn(setq en (ssname ss i))(setq elist (entget en))(if (> (caddr (cdr (assoc 10 elist))) key)(progn(setq ptx (cadr (assoc 10 elist)))(setq pty (caddr (assoc 10 elist)))(setqelist (subst (cons 10 (list ptx pty h))(assoc 10 elist)elist))(entmod elist)))(setq i (+ i 1))))(princ "\n共处理")(princ (+ i 1))(princ "个要素。
