拉普拉斯算子边缘检测原理

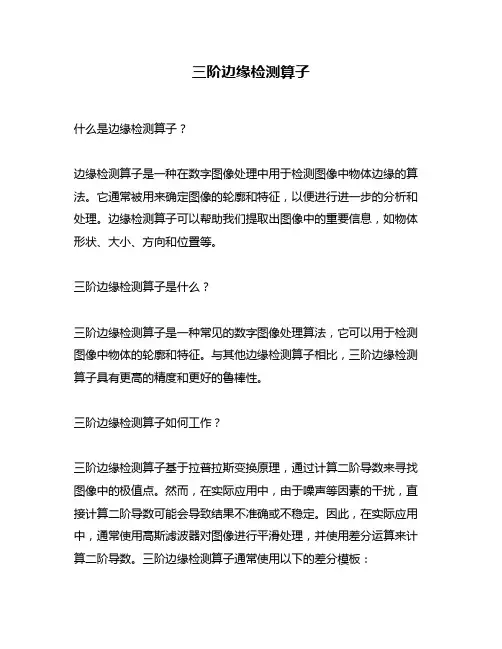

三阶边缘检测算子
三阶边缘检测算子什么是边缘检测算子？边缘检测算子是一种在数字图像处理中用于检测图像中物体边缘的算法。
它通常被用来确定图像的轮廓和特征，以便进行进一步的分析和处理。
边缘检测算子可以帮助我们提取出图像中的重要信息，如物体形状、大小、方向和位置等。
三阶边缘检测算子是什么？三阶边缘检测算子是一种常见的数字图像处理算法，它可以用于检测图像中物体的轮廓和特征。
与其他边缘检测算子相比，三阶边缘检测算子具有更高的精度和更好的鲁棒性。
三阶边缘检测算子如何工作？三阶边缘检测算子基于拉普拉斯变换原理，通过计算二阶导数来寻找图像中的极值点。
然而，在实际应用中，由于噪声等因素的干扰，直接计算二阶导数可能会导致结果不准确或不稳定。
因此，在实际应用中，通常使用高斯滤波器对图像进行平滑处理，并使用差分运算来计算二阶导数。
三阶边缘检测算子通常使用以下的差分模板：[0, 1, 0][1,-2, 1][0, 1, 0]这个模板可以用于计算图像中每个像素周围的二阶导数。
然后，通过比较每个像素的二阶导数与其周围像素的二阶导数，可以确定图像中的边缘。
三阶边缘检测算子的优点和缺点是什么？三阶边缘检测算子具有以下优点：1.更高的精度：与其他边缘检测算子相比，三阶边缘检测算子具有更高的精度，可以更准确地确定图像中物体的轮廓和特征。
2.更好的鲁棒性：由于使用了高斯滤波器进行平滑处理，并使用差分运算来计算二阶导数，因此三阶边缘检测算子对噪声等因素的干扰具有更好的鲁棒性。
然而，三阶边缘检测算子也存在一些缺点：1.计算量大：由于需要进行高斯滤波器平滑处理和差分运算来计算二阶导数，因此三阶边缘检测算子的计算量较大，需要消耗更多的计算资源。
2.容易受到图像亮度变化的影响：由于三阶边缘检测算子使用了二阶导数，因此它对于图像亮度变化比较敏感。
在实际应用中，可能需要进行灰度值归一化等预处理操作来消除这种影响。
三阶边缘检测算子在实际应用中的应用场景是什么？三阶边缘检测算子可以在许多数字图像处理应用中使用，例如：1.目标检测和跟踪：三阶边缘检测算子可以帮助我们确定图像中物体的轮廓和特征，从而实现目标检测和跟踪等任务。
拉普拉斯算子的原理
拉普拉斯算子的原理
拉普拉斯算子是一个在数学、物理学、工程学等领域中广泛应用的概念。
它是一个二阶偏微分算子，用于描述一个函数在空间中的曲率和变化率。
拉普拉斯算子的定义可以表示为一个向量算子的散度，即：
f = ·(f)
其中，f是空间中的一个标量函数，表示向量微分算子，·表示该算子的散度。
拉普拉斯算子在物理学中用于描述热传导、电势分布、声波传播等现象。
在工程学中，它被用于分析流体力学、结构力学、电路等问题。
拉普拉斯算子的原理是通过对函数在空间中的微小变化进行连续求导，得到函数在该点的曲率和变化率。
它可以描述一个函数在空间中的平滑程度和变化趋势，因此被广泛应用于各种领域的数学模型和物理模拟中。
- 1 -。
python 拉普拉斯算子原理 -回复
python 拉普拉斯算子原理-回复Python拉普拉斯算子原理引言：在图像处理和计算机视觉领域，拉普拉斯算子是一种常用的边缘检测算子。
它能够识别图像中的边缘和纹理区域，并在图像处理任务中发挥重要的作用。
本文将逐步讲解Python中的拉普拉斯算子原理及其实现步骤。
第一部分：什么是拉普拉斯算子？拉普拉斯算子是指由物理学家拉普拉斯所引入的一种常微分算子，它用于描述二维和三维空间中的封闭曲线或曲面体现出的性质。
在图像领域，拉普拉斯算子能够对图像进行边缘检测，即找到亮度或颜色变化的区域。
第二部分：拉普拉斯算子的离散形式离散形式的拉普拉斯算子可以通过在像素周围应用一组特定的权重来近似实现。
最常用的离散拉普拉斯算子是3x3掩模的拉普拉斯算子，如下所示：0 -1 0-1 4 -10 -1 0这个3x3的掩模代表在水平、垂直和对角方向上的像素之间的差异。
在拉普拉斯算子中，边缘区域的像素值之差较大，而纹理区域较小，这使得拉普拉斯算子成为一种理想的边缘检测算子。
第三部分：Python中的拉普拉斯算子实现1. 导入必需的库首先，我们需要导入numpy和OpenCV库来进行图像处理和显示。
pythonimport numpy as npimport cv22. 加载并显示图像我们可以使用OpenCV库中的cv2.imread()函数来加载图像，并使用cv2.imshow()函数来显示图像。
pythonimage_path = "image.jpg"img = cv2.imread(image_path, 0) # 加载为灰度图像cv2.imshow("Original Image", img)cv2.waitKey(0)cv2.destroyAllWindows()3. 创建拉普拉斯算子核接下来，我们需要创建一个3x3的拉普拉斯算子核。
我们可以使用numpy 的数组来实现这个核。
Sobel边缘检测算子
经典边缘检测算子比较一各种经典边缘检测算子原理简介图像的边缘对人的视觉具有重要的意义，一般而言，当人们看一个有边缘的物体时，首先感觉到的便是边缘。
灰度或结构等信息的突变处称为边缘。
边缘是一个区域的结束，也是另一个区域的开始，利用该特征可以分割图像。
需要指出的是，检测出的边缘并不等同于实际目标的真实边缘。
由于图像数据时二维的，而实际物体是三维的，从三维到二维的投影必然会造成信息的丢失，再加上成像过程中的光照不均和噪声等因素的影响，使得有边缘的地方不一定能被检测出来，而检测出的边缘也不一定代表实际边缘。
图像的边缘有方向和幅度两个属性，沿边缘方向像素变化平缓，垂直于边缘方向像素变化剧烈。
边缘上的这种变化可以用微分算子检测出来，通常用一阶或两阶导数来检测边缘，如下图所以。
不同的是一阶导数认为最大值对应边缘位置，而二阶导数则以过零点对应边缘位置。
（a ）图像灰度变化（b ）一阶导数（c ）二阶导数基于一阶导数的边缘检测算子包括Roberts 算子、Sobel 算子、Prewitt 算子等，在算法实现过程中，通过22⨯（Roberts 算子）或者33⨯模板作为核与图像中的每个像素点做卷积和运算，然后选取合适的阈值以提取边缘。
拉普拉斯边缘检测算子是基于二阶导数的边缘检测算子，该算子对噪声敏感。
一种改进方式是先对图像进行平滑处理，然后再应用二阶导数的边缘检测算子，其代表是LOG 算子。
前边介绍的边缘检测算子法是基于微分方法的，其依据是图像的边缘对应一阶导数的极大值点和二阶导数的过零点。
Canny 算子是另外一类边缘检测算子，它不是通过微分算子检测边缘，而是在满足一定约束条件下推导出的边缘检测最优化算子。
1 Roberts （罗伯特）边缘检测算子景物的边缘总是以图像中强度的突变形式出现的，所以景物边缘包含着大量的信息。
由于景物的边缘具有十分复杂的形态，因此，最常用的边缘检测方法是所谓的“梯度检测法”。
设(,)f x y 是图像灰度分布函数；(,)s x y 是图像边缘的梯度值；(,)x y ϕ是梯度的方向。
拉普拉斯算子 二阶导数 推导原理 边缘检测 系
拉普拉斯算子二阶导数推导原理边缘检测系拉普拉斯算子（Laplacian operator）是一种用于边缘检测的数学操作符。
它可以通过计算二阶导数来提取图像中的边缘信息。
拉普拉斯算子的推导原理和边缘检测的相关概念如下。
推导原理：假设有一个二维函数f(x, y)，其二阶导数可以表示为：∂^2f(x, y)/∂x^2 + ∂^2f(x, y)/∂y^2将该表达式进行简化，可以得到拉普拉斯算子的形式：∇^2f(x, y) = ∂^2f(x, y)/∂x^2 + ∂^2f(x, y)/∂y^2其中∇^2表示拉普拉斯算子，f(x, y)为图像上每个像素点的灰度值。
通过计算图像在每个像素点上的拉普拉斯算子，可以得到图像的边缘信息。
边缘检测：边缘是图像中相邻区域灰度值的剧烈变化处，边缘检测的目的就是找到图像中的这些边缘位置。
通过计算图像上每个像素点的拉普拉斯算子，可以实现边缘检测。
常用的边缘检测算子有拉普拉斯算子、Sobel算子和Canny算子等。
拉普拉斯算子是一种快速计算边缘的算子，但容易受到噪声的干扰。
因此，在使用拉普拉斯算子进行边缘检测时，一般会先对图像进行平滑处理，以减弱噪声的影响。
拉普拉斯算子的模板为：[ 0, 1, 0 ][ 1,-4, 1 ][ 0, 1, 0 ]通过对图像的每个像素点进行卷积，可以得到图像的拉普拉斯算子。
具体步骤如下：1. 将原始图像转换为灰度图像。
2. 对灰度图像进行平滑处理，以减弱噪声的影响。
3. 在平滑后的图像上使用拉普拉斯算子进行卷积操作。
4. 根据卷积结果判断每个像素点是否为边缘，常见的方法有阈值化处理。
阈值化处理是将卷积结果大于某个设定阈值的像素点标记为边缘点，其他像素点则认为不是边缘。
不同的阈值选择会影响到边缘检测的结果，通常可以通过试验多个不同的阈值来获得最佳的结果。
边缘检测可以应用于很多计算机视觉任务中，如目标检测、图像分割、图像识别等。
尤其在图像分割中，边缘检测可以提供图像中不同区域的边界信息，为后续的分割处理提供依据。
【OpenCV】边缘检测：Sobel、拉普拉斯算子 .
【OpenCV】边缘检测：Sobel、拉普拉斯算子转自：/xiaowei_cqu/article/details/7829481边缘边缘(edge)是指图像局部强度变化最显著的部分。
主要存在于目标与目标、目标与背景、区域与区域(包括不同色彩)之间，是图像分割、纹理特征和形状特征等图像分析的重要基础。
图像强度的显著变化可分为：∙阶跃变化函数，即图像强度在不连续处的两边的像素灰度值有着显著的差异；∙线条（屋顶）变化函数，即图像强度突然从一个值变化到另一个值，保持一较小行程后又回到原来的值。
图像的边缘有方向和幅度两个属性,沿边缘方向像素变化平缓,垂直于边缘方向像素变化剧烈.边缘上的这种变化可以用微分算子检测出来,通常用一阶或二阶导数来检测边缘。
（a）（b）分别是阶跃函数和屋顶函数的二维图像；（c）（d）是阶跃和屋顶函数的函数图象；（e）（f）对应一阶倒数；（g）（h）是二阶倒数。
一阶导数法：梯度算子对于左图，左侧的边是正的（由暗到亮），右侧的边是负的（由亮到暗）。
对于右图，结论相反。
常数部分为零。
用来检测边是否存在。
梯度算子 Gradient operators 函数f(x,y)在(x,y)处的梯度为一个向量：计算这个向量的大小为：近似为:梯度的方向角为：Sobel算子sobel算子的表示：梯度幅值：用卷积模板来实现：【相关代码】接口[cpp]view plaincopyprint?1.CV_EXPORTS_W void Sobel( InputArray src, OutputArray dst, int ddepth,2.int dx, int dy, int ksize=3,3.double scale=1, double delta=0,4.int borderType=BORDER_DEFAULT );使用[cpp]view plaincopyprint?1./////////////////////////// Sobe l////////////////////////////////////2./// Generate grad_x and grad_y3.Mat grad_x, grad_y;4.Mat abs_grad_x, abs_grad_y;5./// Gradient X6.//Scharr( src_gray, grad_x, ddepth, 1, 0, scale, delta, BORDER_DEFAULT );7.//Calculates the first, second, third, or mixed image derivatives using an extended Sobel operator.8.Sobel( src_gray, grad_x, ddepth, 1, 0, 3, scale, delta, BORDER_DEFAULT );9.convertScaleAbs( grad_x, abs_grad_x );10./// Gradient Y11.//Scharr( src_gray, grad_y, ddepth, 0, 1, scale, delta, BORDER_DEFAULT );12.Sobel( src_gray, grad_y, ddepth, 0, 1, 3, scale, delta, BORDER_DEFAULT );13.convertScaleAbs( grad_y, abs_grad_y );14./// Total Gradient (approximate)15.addWeighted( abs_grad_x, 0.5, abs_grad_y, 0.5, 0, grad );二阶微分法：拉普拉斯二阶微分在亮的一边是负的，在暗的一边是正的。
拉普拉斯算子 二阶导数 推导原理 边缘检测 系
拉普拉斯算子二阶导数推导原理边缘检测系拉普拉斯算子是一种常用于图像处理中边缘检测的方法，它通过对图像的二阶导数运算来寻找图像中的边缘信息。
在本文中，我们将介绍拉普拉斯算子的推导原理以及它在边缘检测中的应用。
拉普拉斯算子的推导原理：设图像函数为f(x, y)，拉普拉斯运算符∇^2(f)定义为：∇^2(f) = ∂^2f/∂x^2 + ∂^2f/∂y^2其中，∂^2f/∂x^2和∂^2f/∂y^2分别表示图像函数f在x和y方向上的二阶导数。
拉普拉斯算子通过在图像上进行二阶导数运算来检测图像中的变化率，从而找到边缘。
推导过程如下：首先，对图像函数f分别求取其在x和y方向上的一阶导数，得到：∂f/∂x 和∂f/∂y然后，对这两个一阶导数再次分别求取其在x和y方向上的导数，得到：∂^2f/∂x^2 和∂^2f/∂y^2最后，将这两个二阶导数相加，得到拉普拉斯算子:∇^2(f) = ∂^2f/∂x^2 + ∂^2f/∂y^2边缘检测的原理：边缘作为图像上不同区域之间亮度或颜色的突变区域，是图像处理中的一个重要特征。
通过边缘检测可以提取出图像中的边缘信息，从而对图像进行分割、识别等处理。
拉普拉斯算子在边缘检测中的应用：拉普拉斯算子可以用于检测图像中的边缘信息。
在实际应用中，我们通常将拉普拉斯算子与对图像进行一阶导数运算的Sobel算子相结合，以提高边缘检测的效果。
具体操作如下：1. 对原始图像进行灰度化处理，将彩色图像转为灰度图像。
这样可以简化后续计算，并减少噪声对边缘检测的影响。
2. 对灰度图像进行高斯滤波，以减少图像中的噪声。
高斯滤波可以通过卷积操作实现。
3. 对滤波后的图像应用拉普拉斯算子。
可以通过在图像上应用拉普拉斯卷积核来实现，例如：0 1 01 -4 10 1 04. 对应用了拉普拉斯算子的图像进行边缘提取。
可以将图像中的像素点与其周围像素点比较，如果相邻像素点的亮度差异超过设定的阈值，则将该像素点标记为边缘点。
拉普拉斯边缘检测算法
拉普拉斯边缘检测算法边缘检测是数字图像处理中的一个基本问题，它的任务是从一幅图像中找出物体的边界。
边界的定义是物体内部的灰度变化很大的地方，比如物体与背景之间的边界或者物体内部的边界。
边缘检测可以被广泛应用于计算机视觉、机器人控制、数字信号处理等领域。
本文将介绍一种常用的边缘检测算法——拉普拉斯边缘检测算法。
拉普拉斯边缘检测算法是一种基于二阶微分的算法。
它的基本思想是在图像中寻找像素灰度值变化明显的位置，这些位置就是边缘的位置。
具体来说，该算法使用拉普拉斯算子来进行图像的二阶微分，然后通过对图像进行阈值处理来得到边缘。
在数学上，拉普拉斯算子可以表示为：∇2f(x,y) = ∂2f(x,y)/∂x2 + ∂2f(x,y)/∂y2其中，f(x,y)是图像上的像素灰度值，∂2f(x,y)/∂x2和∂2f(x,y)/∂y2分别是图像在水平和竖直方向上的二阶导数。
我们可以使用卷积运算来实现对图像的二阶微分：L(x,y) = ∑i,j(G(i,j) * f(x+i,y+j))其中，G(i,j)是拉普拉斯算子的离散化矩阵，f(x+i,y+j)是待处理图像在位置(x+i,y+j)的像素灰度值。
卷积运算的结果L(x,y)就是图像在位置(x,y)处的二阶微分。
得到图像的二阶微分之后，我们需要对其进行阈值处理。
一般来说，图像的二阶微分值越大，说明该位置的像素灰度值变化越明显，很有可能是边缘的位置。
因此，我们可以将所有二阶微分值大于一个设定的阈值的位置标记为边缘点。
然而，拉普拉斯边缘检测算法还存在一些问题。
首先，它对噪声比较敏感，因此在使用该算法时需要进行噪声抑制。
其次，拉普拉斯算子的离散化矩阵在处理图像时会引入锐化效果，这可能会导致图像中出现一些不必要的细节。
因此，在实际应用中，我们往往会使用其他算法和技术来对拉普拉斯边缘检测算法进行改进和优化。
拉普拉斯边缘检测算法是一种基于二阶微分的边缘检测算法。
它的基本思想是使用拉普拉斯算子对图像进行二阶微分，然后通过阈值处理来得到边缘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉普拉斯算子边缘检测原理
拉普拉斯算子是一种常见的边缘检测算法，其原理是通过对图像进行高斯平滑滤波，然后用拉普拉斯算子对其进行二阶导数操作，得到边缘信息。
拉普拉斯算子具有简单、快速、有效等特点，被广泛应用于目标检测、图像分割、边缘增强等领域。
一、拉普拉斯算子的原理
1.1 高斯滤波
高斯滤波是一种常见的平滑图像的操作，它对图像进行模糊处理，使得噪声被抑制，从而更易于边缘提取。
高斯滤波可以用卷积的方式来实现，其具体过程是将一个高斯核函数应用于图像的每一个像素，得到新的像素值，从而实现滤波的效果。
高斯核函数通常是一个正态分布函数，如下所示：
G(x,y)=\frac{1}{2\pi\sigma^2}exp[-\frac{x^2+y^2}{2\sigma^2}]
其中 \sigma^2 是高斯函数的方差，x,y 分别是高斯函数的两个自变量，exp 是自然常数 e 的指数函数。
1.2 拉普拉斯算子
拉普拉斯算子是一种二阶微分算子，它可以被用来检测边缘。
拉普拉斯算子的定义如下：
\Delta f=\frac{\partial^2 f}{\partial x^2}+\frac{\partial^2 f}{\partial y^2}
其中 f(x,y) 是图像的灰度值，\Delta f 是二阶导数值。
在图像处理中，一般用拉普拉斯算子的离散形式来进行边缘检测：
\Delta f(x,y)=f(x+1,y)+f(x-1,y)+f(x,y+1)+f(x,y-1)-4f(x,y)
其中 f(x,y) 表示像素 (x,y) 的灰度值，f(x+1,y) 表示像素 (x+1,y) 的灰度值，其他同理。
二、拉普拉斯算子的应用
拉普拉斯算子可以被用来检测图像中的边缘、几何形状和纹理等特征。
在应用中，一般先对图像进行高斯滤波，以去除图像中的噪声和细节，然后再用拉普拉斯算子进行边缘检测。
2.1 图像边缘检测
图像边缘检测是拉普拉斯算子最常用的应用之一。
在边缘检测中，拉普拉斯算子可以被用来检测图像中的边缘信息，从而帮助分割目标区域。
具体步骤如下：
Step 1：对图像进行高斯滤波，以去除图像中的噪声和细节。
Step 2：计算图像的拉普拉斯算子，得到二阶导数值。
Step 3：对二阶导数值进行阈值处理，得到二值化的边缘图像。
Step 4：进一步对二值化的边缘图像进行形态学运算，以去除不必要的干扰和噪声。
2.2 图像增强
拉普拉斯算子可以被用来增强图像中的细节和边缘，从而提高图像的质量和清晰度。
在增强中，一般先对图像进行高斯滤波，以去除噪声和细节，然后再用拉普拉斯算子对其进行处理。
具体步骤如下：
Step 1：对图像进行高斯滤波，以去除噪声和细节。
Step 2：计算图像的拉普拉斯算子，得到二阶导数值。
Step 3：将二阶导数值加到原始图像中，得到增强后的图像。
三、拉普拉斯算子的优缺点
3.1 优点
(1) 算法简单、快速，适合用于实时性要求较高的场景。
(2) 对边缘的定位精度较高，在一定程度上能够避免误检。
(3) 可以通过改变阈值来调整边缘的粗细，从而适应不同的应用环境。
3.2 缺点
(1) 容易受到噪声和图像细节的影响，导致误检和漏检。
(2) 对光照和亮度变化较为敏感，可能会导致边缘检测结果不稳定。
(3) 对于不同方向的边缘响应较弱，可能会影响边缘检测的准确度。
四、结论
拉普拉斯算子是一种常见的边缘检测算法，通过对图像进行高斯平滑滤波，然后用拉
普拉斯算子对其进行二阶导数操作，得到边缘信息。
它具有简单、快速、有效等特点，被
广泛应用于目标检测、图像分割、边缘增强等领域。
不过，拉普拉斯算子也存在一些不足
之处，例如容易被噪声和细节影响，对不同方向的边缘响应较弱等问题，在实际应用中需
要谨慎选择。
近年来，随着深度学习和人工智能的发展，图像处理领域也取得了重大的进展。
拉普
拉斯算子等传统的边缘检测算法依然具有重要的应用价值。
在实践中，拉普拉斯算子被广
泛应用于以下领域：
1. 目标检测
在目标检测中，拉普拉斯算子可以被用于检测目标的边缘和轮廓信息。
通过对图像进
行预处理和分析，将边缘信息与目标特征相结合，可以实现对目标的高效定位和识别。
2. 图像分割
图像分割是指将一幅图像划分为若干个不同的部分，每个部分具有一定的语义含义和
特征。
在图像分割中，拉普拉斯算子可以被用来检测分割边界，从而实现对图像的有效分
割和分析。
3. 边缘增强
边缘增强是指通过增强图像中的边缘信息，提高图像的清晰度和质量。
在边缘增强中，拉普拉斯算子可以被用来增强图像的边缘信息，使得图像中的细节更加清晰和明显。
拉普拉斯算子虽然存在一些局限性，但其简单、快速、有效等特点使其在图像处理领
域中仍然具有广泛的应用价值。
在应用中需要结合具体的场景和需求，选择合适的算法，
并进行适当的优化和调整，以达到更好的效果。
