异氰酸基值测定方法
异氰酸酯基含量的测定
异氰酸酯基含量的测定摘要：一、异氰酸酯基含量测定的意义二、测定方法简介1.滴定法2.色谱法三、实验操作步骤1.样品处理2.仪器准备3.测定过程四、结果分析与讨论1.滴定法的优缺点2.色谱法的优缺点3.测定结果的可靠性评估五、应用实例六、总结与展望正文：一、异氰酸酯基含量测定的意义异氰酸酯基含量测定是高分子材料领域中一项重要的分析检测任务。
异氰酸酯基作为一种重要的有机化工原料，在高分子材料的合成、改性和加工过程中具有举足轻重的作用。
通过对异氰酸酯基含量的精确测定，有助于了解产品的品质、反应进程及原料的配比，从而为生产优质高分子产品提供保障。
二、测定方法简介目前，异氰酸酯基含量的测定方法主要有滴定法和色谱法。
1.滴定法：滴定法是一种经典的测定异氰酸酯基含量的方法，其基本原理是将样品与已知浓度的碱溶液反应，通过测定消耗的碱溶液的体积，计算出样品中异氰酸酯基的含量。
滴定法操作简便、快速，但对实验操作和仪器设备的要求较高。
2.色谱法：色谱法是一种现代分析方法，主要包括气相色谱法和液相色谱法。
其基本原理是将样品挥发成气相或溶解在适当的溶剂中，通过色谱柱分离和检测，得到异氰酸酯基的含量。
色谱法具有较高的灵敏度和准确性，但设备较昂贵，操作复杂。
三、实验操作步骤1.样品处理：首先，从生产过程中取得一定量的样品，将其充分研磨至细粉状。
然后，用适当的溶剂将样品溶解，备用。
2.仪器准备：根据所选定的测定方法，准备相应的仪器设备，如滴定管、液位计、色谱仪等。
并对仪器进行校准、检查，确保仪器状态良好。
3.测定过程：根据所选定的方法进行测定。
对于滴定法，将处理好的样品溶液倒入滴定管，开始滴定，记录消耗的碱溶液体积；对于色谱法，将处理好的样品溶液注入色谱仪，进行色谱分析，得到异氰酸酯基的含量。
四、结果分析与讨论1.滴定法的优缺点：优点是操作简便、快速，适用于大批量样品的测定；缺点是对实验操作和仪器设备的要求较高，且准确性相对较低。
NCO值的检验办法

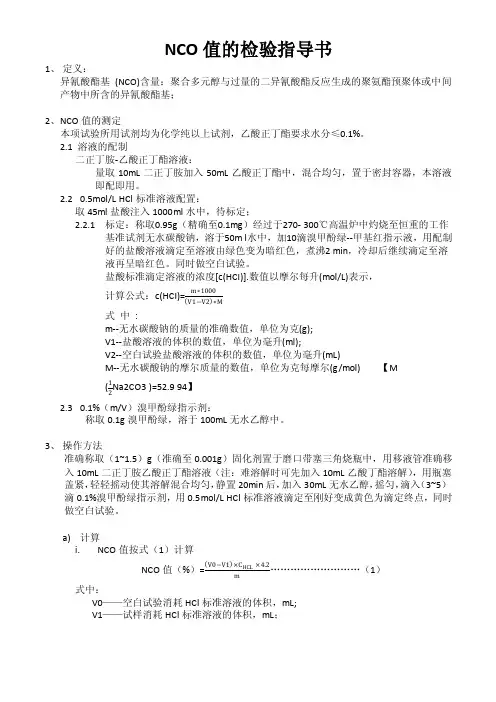

NCO值的检验指导书1、定义：异氰酸酯基(NCO)含量：聚合多元醇与过量的二异氰酸酯反应生成的聚氨酯预聚体或中间产物中所含的异氰酸酯基；2、NCO值的测定本项试验所用试剂均为化学纯以上试剂，乙酸正丁酯要求水分≤0.1%。
2.1 溶液的配制二正丁胺-乙酸正丁酯溶液：量取10mL二正丁胺加入50mL乙酸正丁酯中，混合均匀，置于密封容器，本溶液即配即用。
2.20.5mol/L HCl标准溶液配置：取45ml盐酸注入1000ml水中，待标定；2.2.1标定：称取0.95g（精确至0.1mg）经过于270- 300℃高温炉中灼烧至恒重的工作基准试剂无水碳酸钠，溶于50m l水中，加10滴溴甲酚绿--甲基红指示液，用配制好的盐酸溶液滴定至溶液由绿色变为暗红色，煮沸2 min，冷却后继续滴定至溶液再呈暗红色。
同时做空白试验。
盐酸标准滴定溶液的浓度[c(HCI)].数值以摩尔每升(mol/L)表示，计算公式：c(HCI)=m∗1000V1−V2∗M式中:m--无水碳酸钠的质量的准确数值，单位为克(g);V1--盐酸溶液的体积的数值，单位为毫升(ml);V2--空白试验盐酸溶液的体积的数值，单位为毫升(mL)M--无水碳酸钠的摩尔质量的数值，单位为克每摩尔(g/mol)【MNa2CO3 )=52.9 94】(122.30.1%（m/V）溴甲酚绿指示剂：称取0.1g溴甲酚绿，溶于100mL无水乙醇中。
3、操作方法准确称取（1~1.5）g（准确至0.001g）固化剂置于磨口带塞三角烧瓶中，用移液管准确移入10mL二正丁胺乙酸正丁酯溶液（注：难溶解时可先加入10mL乙酸丁酯溶解），用瓶塞盖紧，轻轻摇动使其溶解混合均匀，静置20min后，加入30mL无水乙醇，摇匀，滴入（3~5）滴0.1%溴甲酚绿指示剂，用0.5mol/L HCl标准溶液滴定至刚好变成黄色为滴定终点，同时做空白试验。
a)计算i.NCO值按式（1）计算 (1)NCO值（%）=V0−V1×C HCL×4.2m式中：V0——空白试验消耗HCl标准溶液的体积，mL;V1——试样消耗HCl标准溶液的体积，mL；。
异氰酸酯基含量的测定
异氰酸酯基含量的测定异氰酸酯基含量的测定1. 引言在化学领域中，异氰酸酯被广泛应用于聚合物和涂料等合成材料的制备中。
异氰酸酯基含量是评估合成材料品质和性能的重要指标之一。
本文将探讨异氰酸酯基含量的测定方法，为读者提供更深入的了解。
2. 异氰酸酯基含量的重要性异氰酸酯基含量反映了合成材料中的异氰酸酯单体的含量，这直接影响材料的品质和性能。
合成过程中异氰酸酯的完全反应与否会影响到聚合物的交联程度和分子量分布，从而决定材料的力学性能、耐热性和耐腐蚀性等。
准确测定异氰酸酯基含量对于控制合成材料的性能至关重要。
3. 异氰酸酯基含量的测定方法3.1 紫外分光光度法紫外分光光度法是常用的测定异氰酸酯基含量的方法之一。
该方法基于异氰酸酯基团与紫外光的吸收特性，通过测量吸收峰的强度来计算异氰酸酯单体的含量。
这种方法简单快捷，但在浓度较低时精度较差。
3.2 液相色谱法液相色谱法也是常用的测定异氰酸酯基含量的方法之一。
该方法基于异氰酸酯基团在色谱柱中的保留时间与浓度之间的关系，通过色谱峰面积来计算异氰酸酯单体的含量。
这种方法准确度高，但需要复杂的仪器设备和专业的操作技术。
4. 个人观点和理解异氰酸酯基含量的测定对于合成材料的质量控制至关重要。
准确测定异氰酸酯基含量可以帮助合成材料制备过程的优化，并确保最终产品的品质和性能符合要求。
在测定方法选择上，根据实际情况选用合适的方法非常重要，综合考虑精度、准确度和操作难度等因素进行选择。
5. 总结通过本文的介绍，我们了解了异氰酸酯基含量的测定在合成材料领域的重要性。
紫外分光光度法和液相色谱法是常用的测定方法。
准确测定异氰酸酯基含量有助于优化合成材料的制备过程，并确保最终产品的品质和性能符合要求。
选择合适的测定方法需要考虑实际情况中的精度、准确度和操作难度等因素。
通过深入学习异氰酸酯基含量的测定方法，我们可以更好地理解和掌握合成材料的质量控制技术。
参考文献：[1] 张明, 张琳. 异氰酸酯基含量测定方法的研究进展[J]. 化学试剂, 2016(8): 954-958.[2] 王英青, 刘梓伊, 郑玲. 异氰酸酯基含量的测定方法[J]. 衡水学院学报, 2018, 39(3): 77-80.1. 简介在合成材料领域，测定异氰酸酯基含量是一项重要的工作。
nco含量的测定
NCO含量的测定目前对- NCO 的测定方法主要有化学分析法和仪器分析法[25]。
化学分析法的测定原理；中华人民共和国化工行业标准《关于聚氨酯预聚体中异氰酸酯基含量的测定（HG/T2409-92）》规定了聚氨酯预聚体或中间产物中异氰酸酯基含量的测定方法[26]。
李晓庆【27】，陈建福【28】，吴让军【29】熊军【30】，陶颖【31】，杨秀霞【32】，分别对化学分析法进行了改进仪器分析法；电位滴定法；刘晓冬【33】利用p H 值的变化确定滴定终点，无需指示剂，不受溶液色泽影响，提高了准确度，特别适用于聚氨酯预聚体中- NCO 含量测定分光光度法，周波，等[34]研究了DMAB 分光光度法检测间苯二甲酸二乙酯中NCO 含量的方法。
丁有毅[35]建立DMAB 分光光度法测定新型密封胶中异氰酸酯基含量的定量分析方法。
红外光谱法。
巫淼鑫，等[36]建立了密封池红外光谱法测定聚氨酯预聚体中异氰酸酯基含量的方法。
HUNT 等[37]研究了在异氰酸酯生产过程中，检测异氰酸酯残渣混合物中的- NCO 含量的在线近红外光谱测定方法。
Leikin 等[38]利用- NCO 在红外2272cm- 1处的特征吸收峰进行含量测定25.鲁艳,艾照全,蔡婷等.聚氨酯体系中异氰酸酯基含量测定的改进研究【J】.粘接,2013,11:82~86.［26］中国石油和化学工业协会HG/T 2409-1992 聚氨酷预聚体中异氰酸基含量的测定［S］.北京:化学工业出版社，1992.27］李晓庆,刘刚.氨纶预聚体-NCO 含量检测方法的改进［J］.科技传播,2014,3:173~175. 28］陈建福,黄慧珍,林询.聚氨酯合成革浆料预聚过程NCO 测定方法的改进［J］.西部皮革,2012,34（8）:19~21.29］吴让君,闫福安.水性聚氨酯预聚体中异氰酸酯基团的容量侧定［J］.中国涂料,2006,21（1）:33.30］熊军,孙芳,杜洪光.丙酮-二正丁胺滴定法侧定聚氨酯中的异氰酸酯基［J］.分析试验室,2007,26（8）:73~76.［31］陶颖,朱景凤.聚氨酯中异氰酸酯基的容量侧定［J］.河南化工,1997（3）:28. 32.］杨秀霞.异氰酸酯分析方法研究［J］.西安化工,1991,（3）:14.［33］刘晓冬.电位滴定法测定聚氨酯中游离-NCO 的含量［J］.化学工程师,2002,89（2）:28~29［34］周波,国纲,秦利涛,等.分光光度法测定DEIP 中含NCO 基化合物的含量［J］.聚氨酯工业,2007,22（6）:39~41.［35］丁有毅.分光光度法测定新型密封胶中异氰酸酯基含量［J］.齐齐哈尔大学学报,2009,25（3）:8~10.36.巫淼鑫,杜郑,杨阳,等.红外光谱法测定聚氨酯预聚体中异氰酸酯基含量［J］.涂料工业,2010,40（7）:69~72.［37］HUNT R N,ALLEN G F,JACKSON J A. 测定异氰酸酯的残渣含量的在线方法及其所用的设备: 中国,CN99808284.8［P］.2002-10-09.［38］LEIKIN I V,ZHARKOV V V. Determination ofresidual isocyanateand hydroxy group content in thermoplastic polyurethane basedon methylene diisocyanate［J］.Plast Massy,1989（5）:73~78.。
NCO化学材料中异氰酸酯基
NCO化学材料中异氰酸酯基NCO的定义NCO值是指100g试样所含的异氰酸酯（-NCO）基团的质量。
除非另有规定，本项试验所用试剂均为化学纯以上试剂，乙酸正丁酯要求水分≤ 0.1%，醇含量≤0.15%，所用蒸馏水均符合GB/T6682-1992实验室三级水规定。
NCO含量的测定1 二正丁胺-乙酸正丁酯法1.1 溶液的配制1.1.1 二正丁胺-乙酸正丁酯溶液量取10mL二正丁胺加入50mL乙酸正丁酯中，混合均匀，置于密封容器，本溶液即配即用。
1.1.2 0.5mol/L HCl标准溶液按GB/T601-1988规定配制及标定。
1.1.3 0.1%(m/V)溴甲酚绿指示剂称取0.1g溴甲酚绿，溶于100mL无水乙醇中。
1.2 结果计算NCO值(%)=（V0—V1）× CHCl×4.2 /m式中：V0——空白试验消耗HCl标准溶液的体积，mL；V1——试样消耗HCl标准溶液的体积，mL；CHCl—— HCl标准溶液浓度，mol/L；m——试样质量，g。
2 甲苯-二正丁胺滴定法2.1 实验原理二正丁胺与NCO基团的反应比较迅速，约10分钟内就可以完成，测定所用的溶剂一般为低极性溶剂如甲苯；测定的原理为NCO基团与过量的二正丁胺反应生成脲，过量的二正丁胺再以溴甲酚绿作为指示剂，用盐酸滴定，从而计算出NCO基团所消耗的二正丁胺量，进而推算出被测试物中NCO基团的百分含量。
异氰酸酯与二正丁胺起定量反应生成脲：过量的二正丁胺用盐酸标准滴定溶液滴定，盐酸与过量的二正丁胺反应：2.2NCO基团含量的计算公式：式中：V1－空白试验用去的盐酸标准溶液毫升数；V2－滴定试验用去的盐酸标准溶液毫升数；N－标准盐酸溶液的摩尔浓度，mol/l；M－每毫克当量异氰酸酯的克数，0.042；G－试样质量，g；2.3 主要仪器和试剂2.3.1 仪器：250ml三角锥瓶，带PE塞或用铝箔包裹的软木塞;；1000 ml容量瓶；移液管50ml；酸式滴定管50ml；分析天平，最大称量200g，分度值0.1mg；搅拌棒。
全自动电位滴定仪分析聚氨酯中的 NCO 含量
全自动电位滴定仪分析聚氨酯中的NCO 含量展开全文NCO是指化学材料中异氰酸酯基，其值是指100g试样所含的异氰酸酯（-NCO）基团的质量。
利用异氰酸酯基与过量的二正丁胺反应生产脲，再用盐酸滴定过量的二正丁胺来定量计算异氰酸酯基的含量。
仪器配置1. CT-1Plus 电位滴定仪2. 搅拌台3. PH 复合电极4. 100mL 滴定杯试剂滴定剂：0.5mol/L 盐酸乙醇标准溶液溶剂：乙酸乙酯样品：聚氨酯胶黏剂反应物：0.5mol/L 二丁胺甲苯溶液测定方法利用异氰酸酯基与过量的二正丁胺反应生产脲，再用盐酸滴定过量的二正丁胺来定量计算异氰酸酯基的含量。
R-NCO+(C4H9)2NH→RNHCON（C4H9)2（C4H9）2NH+HCL→（C2H9）2NH·HCL在100mL 滴定杯中加入25mL 乙酸乙酯和5mL 的二丁胺甲苯溶液，设置空白滴定方法，用盐酸乙醇溶液进行空白滴定。
称取试样 1 克左右试样于100ml 的滴定杯中，加入25ml 乙酸乙酯，摇匀使溶解，5mL二丁胺甲苯溶液充分摇匀后，置于电位滴定仪上，设置好NCO 滴定方法进行滴定，测量结束仪器会自动计算结果并显示在屏幕上。
结果计算公式：NCO%=(V0-V1)×0.5×4.2÷m 式中：V0 ——空白耗用HCL 标准溶液的体积( ml ）；标准溶液的体积( ml ）；m ——试样的质量( g )；仪器参数终点模式：智能判断终点终点判断体积：前0.5；后0.3 最慢滴加体积：7uL每滴间隔时间：600ms终点判断微分值：100斜率计算间隔：4最高滴定速度：4搅拌速度：200HOGON 电位滴定样品测定记录环境湿度：55% 环境温度：24 ℃空白滴定记录：样品测定记录：滴定曲线举报/反馈。
异氰酸基
异氰酸基（NCO）含量快速测定方法摘要本文研究了TDI加成物和三聚体中的异氰酸酯基（NCO）含量的快速测定方法，该方法快速、简捷、精确度高，适合于聚氨酯树脂合成过程中异氰酸酯基（NCO）含量的测定，提高了聚氨酯树脂合成终点判断的准确性。
关键词异氰酸酯基（NCO）含量快速测定方法提高聚氨酯树脂合成终点判断准确性前言近年来，聚氨酯产品的应用相当广泛，在涂料行业中，聚氨酯涂料以其优异的性能及性价比成为广受欢迎的产品，木用涂料中聚氨酯涂料的比例占到70%～80%。
双组分聚氨酯涂料是由含有异氰酸酯基（-NCO）的甲组分和含有羟基乙组分组成，在生产含有异氰酸酯基（-NCO）的甲组分（通常为加成物或三聚体）时，需要通过检验其异氰酸酯基（-NCO）的含量来确定合成反应的终点，如反应过头会导致产品的异氰酸酯基（-NCO）的含量降低，降低成膜时的交联密度，降低漆膜的多项性能，严重的会导致产品在反应釜内胶化，无法使用并严重影响生产，所以过程检验的及时性及准确性对聚氨酯涂料的生产来说是相当重要的。
但从很多资料上介绍的异氰酸酯基（-NCO）含量的测定方法来看，单次测定异氰酸酯基（-NCO）含量的时间需要50分钟至90分钟，用这样的方法进行过程质量控制，很难及时判断反应终点，不利于产品质量的控制，同时也给生产带来很大的安全隐患。
为了在不影响检验结果准确性的前提下，提高检验的及时性，笔者通过相当多的试验，总结出了一种快速、准确的检验方法。
1 异氰酸酯基（-NCO）含量检验方法的现状1.1 测试原理大部分资料中介绍的测试原理都基本一致，都是利用异氰酸酯基与过量的二正丁胺反应生产脲，再用盐酸滴定过量的二正丁胺来定量计算异氰酸酯基的含量。
R-NCO+(C4H9)2NH→RNHCON（C4H9)2（C4H9）2NH+HCL→（C2H9）2NH·HCL1．2 操作步骤准确称取3克左右的样品于干净锥形瓶中，加入20ml无水甲苯（或1+1甲苯环已酮）,使样品溶解，用移液管加入10.0ml二正丁胺-甲苯溶液，摇匀后，室温放置20～40min，加入40～50ml异丙醇（或乙醇），以几滴溴甲酚绿为指示剂，用0.5mol/lHCL标准溶液滴定，当溶液由蓝色变黄色为终点。
hdi三聚体nco含量
hdi三聚体nco含量一、背景介绍HDI三聚体（Hexamethylene diisocyanate trimer）是一种重要的聚合物原料，在涂料、胶粘剂等领域广泛应用。
对于HDI三聚体的质量控制，尤其是其NCO（异氰酸酯基团）含量的测定，是确保产品质量的重要环节。
二、HDI三聚体与NCO含量的关系HDI三聚体的NCO含量直接影响其性能和应用范围。
NCO含量越高，HDI三聚体的反应活性越强，固化效果越好；反之，NCO含量较低则易导致固化不完全，影响涂膜的性能和使用寿命。
因此，对于HDI三聚体的NCO含量进行准确测定，对于产品的质量控制和工艺优化具有重要意义。
三、测定方法目前，常用的测定HDI三聚体NCO含量的方法主要有以下几种：1. 紫外分光光度法该方法基于HDI三聚体中NCO基团吸收紫外光的原理，通过分析吸收光谱来测定NCO含量。
该方法具有快速、准确的优点，被广泛应用于工业生产中。
2. 酸值法该方法通过测定HDI三聚体中存在的未反应NCO基团与强碱溶液反应消耗的酸量，来间接测定NCO含量。
该方法相对简单易行，并可与其他指标一起测定。
3. 标准滴定法该方法适用于测定HDI三聚体中总NCO含量。
通过滴定含有酸性指示剂的溶液，使其与HDI三聚体中的NCO反应，从而确定NCO含量。
该方法常用于质检和产品比较分析。
四、质量控制与应用HDI三聚体NCO含量的准确测定对于产品的质量控制至关重要。
通过合理选择测定方法，并建立相应的质量控制体系，可以保证产品的稳定性和一致性。
在实际应用中，不同工艺条件和产品要求对HDI三聚体NCO含量的要求有所差异。
因此，生产企业应根据具体情况制定相应的质量标准和测试方法，并严格执行。
同时，合理的HDI三聚体配比和NCO含量的控制，可以提高产品的性能，满足不同领域的需求。
通过优化工艺参数和配方，可以在不同应用领域实现更加理想的表现，提升产品竞争力。
总之，HDI三聚体NCO含量的准确测定是确保产品质量、优化工艺、提升竞争力的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的标准操作规程，确保检验的准确性。
二、适用范围：适用于半成品异氰酸基（NCO）值测定。
三、实验用品：
1.锥形瓶（250ml）
2.溴酚蓝指示剂
3.二正丁胺/二氧六环溶液（0.2 mol/L）
4.量杯（20ml）
5.移液管（10ml）
6. HCL标准液（0.1 mol/L）
7. 二氧六环(分析纯)
8. 加热装置
9. 万分之一天平10.酸式滴定装置一套
二.测定步骤
1.称取试样0.2-0.3克左右于锥形瓶中,精确到0.1毫克；
2.加入10ml二氧六环溶液于50 oC左右水中充分溶解，然后准确地加入10ml 0.2
mol/L 二正丁胺/二氧六环，反应2分钟，冷却后加入2-3滴溴酚蓝指示剂；
3.以0.1 mol/L HCL 标准液滴定，颜色由蓝(紫)色变化至黄绿色为终点；
4．同样条件做空白试验。
三.计算方法:
(V空－V试)×CHcl×42
异氰酸基（mg/g）=-------------------------------
W试×S试
式中： V空—空白耗量(ml) V试—试样耗量(ml) CHcl—Hcl滴定液摩尔浓度（mol/L）
W试——试样质量S试——试样固体份（参照半成品技术指标中理论固体份）
四.注意事项：
1、加热溶解时，温度不宜过高，以免测出的NCO值偏低；
2、同样方法，必须做两次平行测定，测定结果取平均值；
3、两次平行测定值之差不应超过平均值的2%，否则必须重新测定；
4、用移液管对试样加入溶剂时，严禁将移液管插入到锥形瓶液面以下，应斜靠锥形瓶内壁，让溶剂缓缓流下，溶解溶质时，应注意振荡速度，避免溶剂飞出。
