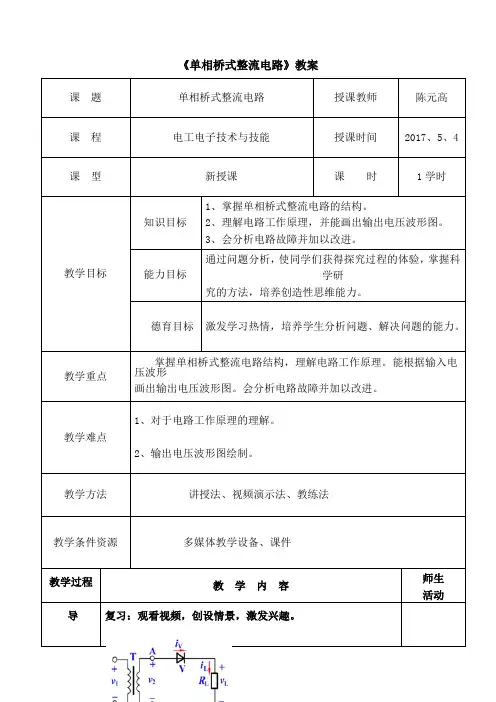

桥式整流电路教案

课堂教学安排

教学过程主要教学内容及步骤教学手段

引入：新授：

前面我们学习了单相半波整流电路和变压器中心抽头单相全波整流电路，它们各自有其优缺点，在实际应用中比较少用，那么我们能否把二者结合起来设计一种新型的电路，既可以实现全波整流有可以降低二极管所能承受的反向电压同时还可以将电路结构简单化充分体现二者的优点呢？这就是我们本节课要学习的另一种整流电路——桥式单相全波整流电路

1、电路组成：

2、工作原理分析

结合二极管的特性分析在VL的正半周和负半周时流过负载RL的电流方向。

正半周：电流通过V1.V3，V2.V4截止。电流从右向左通过。（老师分析正半周，然后让学生自己分析负半周，从而锻炼学生分析问题的能力）

负半周：电流通过V2.V4，V1.V3截止。电流从右向左通过负载。

结论：通过负载RL的电流IL是全波脉动直流，RL两端电压是全波脉动直流电压VL （板书）

３．负载上和整流二极管上的电压和电流分析

对照桥式整流波形，请学生分析VL与V2、IL与V2、RL 的关系，明确与半波、全波公式的异同点。

. .

三相半波可控整流电路实验

实验七三相半波可控整流电路的研究一．实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻—电感性负载时的工作。二．实验线路及原理三相半波可控整流电路用三只晶闸管，与单相电路比较，输出电压脉动小，输出功率大，三相负载平衡。不足之处是晶闸管电流即变压器的二次电流在一个周期内只有1/3时间有电流流过，变压器利用率低。实验线路见图4-9。三．实验内容 1．研究三相半波可控整流电路供电给电阻性负载时的工作。 2．研究三相半波可控整流电路供电给电阻—电感性负载时的工作。四．实验设备及仪表 1．MCL系列教学实验台主控制屏。 2．MCL—18组件（适合MCL—Ⅱ)或MCL—31组件（适合MCL—Ⅲ）。 3．MCL—33组件或MCL—53组件（适合MCL—Ⅱ、Ⅲ、Ⅴ） 4．MEL—03组件（900Ω，0.41A）或自配滑线变阻器. 5．双踪示波器。 6．万用电表。五．注意事项 1．整流电路与三相电源连接时，一定要注意相序。 2．整流电路的负载电阻不宜过小，应使I d不超过0.8A，同时负载电阻不宜过大，保证I d超过0.1A，避免晶闸管时断时续。 3．正确使用示波器，避免示波器的两根地线接在非等电位的端点上，造成短路事故。

六．实验方法 1．按图接线，未上主电源之前，检查晶闸管的脉冲是否正常。（1）打开MCL—18电源开关，给定电压有电压显示。（2）用示波器观察MCL-33（或MCL-53，以下同）的双脉冲观察孔，应有间隔均匀，幅度相同的双脉冲（3）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1”脉冲超前“2”脉冲600，则相序正确，否则，应调整输入电源。（4）用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V—2V的脉冲。 2．研究三相半波可控整流电路供电给电阻性负载时的工作合上主电源，接上电阻性负载，调节主控制屏输出电压U uv、U vw、U wv，从0V调至110V：（a）改变控制电压U ct，观察在不同触发移相角α时，可控整流电路的输出电压U d=f （t）与输出电流波形i d=f（t），并记录相应的U d、I d、U ct值。（b）记录α=90°时的U d=f（t）及i d =f（t）的波形图。（c）求取三相半波可控整流电路的输入—输出特性U d/U2=f（α）。（d）求取三相半波可控整流电路的负载特性U d=f（I d）注：如您选购的产品为MCL—Ⅲ、Ⅴ，无三相调压器，直接合上主电源。以下均同3．研究三相半波可控整流电路供电给电阻—电感性负载时的工作接入MCL—33的电抗器L=700mH，，可把原负载电阻Rd调小，监视电流，不宜超过0.8A（若超过0.8A，可用导线把负载电阻短路），操作方法同上。（a）观察不同移相角α时的输出U d=f（t）、i d=f（t），并记录相应的U d、I d值，记录α=90°时的U d=f（t）、i d=f（t），U vt=f（t）波形图。（b）求取整流电路的输入—输出特性U d/U2=f（α）。七．实验报告 1．绘出本整流电路供电给电阻性负载，电阻—电感性负载时的U d= f（t），i d= f（t）及U vt= f（t）（在α=90°情况下）波形，并进行分析讨论。 2．根据实验数据，绘出整流电路的负载特性U d=f（I d），输入—输出特性U d/U2=f（α）。八．思考 1．如何确定三相触发脉冲的相序？它们间分别应有多大的相位差？ 2．根据所用晶闸管的定额，如何确定整流电路允许的输出电流？

单相半波可控整流电路设计

电力电子技术课程设计说明书单相半波可控整流电路设计学生姓名：学号：学生姓名：学号：学院：计算机与控制工程学院专业：电气工程及其自动化指导教师： 2016年月

中北大学课程设计任务书 2015/2016 学年第一学期学院：计算机与控制工程学院专业：电气工程及其自动化学生姓名：学号：学生姓名学号：课程设计题目：单相半波可控整流电路设计起迄日期: 2015年12月27日~ 2016年1月8日课程设计地点:德怀楼八层虚拟仿真实验室指导教师: 学科部副主任：下达任务书日期: 2015 年 12月 26日

课程设计任务书 1．设计目的： 1) 了解并掌握电力电子电路的一般设计方法，具备初步的独立设计能力 2) 学习Visio 绘图软件和Matlab 仿真软件 2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）： 1) 设计的电路为单相半波可控整流电路，负载为电阻负载。 2) 已知参数：直流负载电阻5L R =Ω，单相交流电压100cos100U t π= (V)， 3) 绘制电路原理图。首先，分别分析并计算电阻两端平均电压25L U V =和30L U V =时，功率管相对应的触发角。其次，按照原理图，在仿真软件中建立仿真模型，验证计算结果，结果应包含电阻两端平均电压25L U V =和30L U V =时的电路工作的波形图。并对仿真结果进行必要的文字分析。 3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕： 1) 根据设计题目要求的指标，通过查阅有关资料分析其工作原理，确定器件类型，可供选择的变流器件为晶闸管、Mosfet 和IGBT ，设计电路原理图； 2) 画出电路方框图，完成电路各部分的指标分配，计算各单元电路的参数和确定各元件的参数值，叙述主要元器件的功能及他们之间的控制关系和数据传输。 3) 用Visio 绘图软件绘制电路原理图 4) 利用Matlab 仿真软件对电路图进行仿真分析。课程设计任务书

单相桥式整流电路教学及反思

单相桥式整流电路由于其优点突出、实用性强，在生活及实践中得到了广泛的应用，它也是中职教材《电子技术基础与技能》的重点内容。本人从事电子专业教学十多年，对该内容的教学想谈谈自己的见解。一、教材的处理和创新：在“理实一体”和“任务驱动”模式的指导下，将本节内容设置成一个任务：桥式整流电路的搭建与测试，需两课时完成。以手机充电器为载体将该任务分解成识一识、连一连、做一做、测一测四个子任务，以“任务驱动、行动导向”来完成本课任务。二、教学目标： 1.知识目标：掌握单相桥式整流电路的组成、特点和应用；理解单相桥式整流电路的工作原理。 2.能力目标：会识读桥式整流电路原理图；会根据电路图搭建电路；会用合适的仪器进行测试。 3.情感目标：增强学生专业学习的自信心和求知欲，获得成功的喜悦；培养学生团队协作精神以及严谨、细致、规范的职业素养。三、教学重点、难点：桥式整流电路的连接规则，搭建并测试桥式整流电路；如何理解桥式整流电路的工作原理。四、教学策略：主要采用任务驱动、直观演示、体验探究、小跨步教学和对比讨论等教学方法。五、教学过程： 1.创设情境，引出任务。播放一段视频：一位男士正在家里用手机通话，突然手机没电了，他一脸无奈，但很快他拿出手机充电器插上电源又继续开始通话。看完视频，我结合手机充电器实物（投影展示电路板图片），问：这里面的元器件大家认识吗？我请一位学生说出图中各种元器件的名称，并将该电路的组成器件与之前学过的半波整流电路作一个比较，然后得出该电路有别于半波整流电路，顺理成章地导入新课。 2.任务引导，探索新知。为了降低难度，便于任务的实施，我将任务进行了分解。（1）识一识。首先，用ppt展示桥式整流电路的电路图，要求学生观察并以大组（六人一大组）为单位讨论四个整流二极管是如何与电源变压器和负载相连的。从“个数”和“极性”两个方面做了引导，四个二极管在与变压器的两个抽头和负载两端相连时，每一头上接了几个二极管？与电源变压器每一抽头相连时，二极管的极性有何特点？与电阻相连时又有何特点？学生们通过观察、讨论得出“两两相连、源反阻同”的连接规则。（2）连一连。按照实验模板上元器件的位置排布，要求学生以大组为单位讨论后得出连接图，每组派一位代表上台通过实物投影展示并讲解给其他同学听，以达到共同学习、共同进步的目的。（3）做一做。要求学生按照上面的连接图在实验模板上搭建一个桥式整流电路，这次以两人一小组为单位进行实践操作。电路搭建好之后，我让各组交叉评判改正后接上交流电源，教师检查无误后才通电。这样做是为了让学生养成胆大心细、严谨有序的职业素养，体现安全第一的岗位原则。（4）测一测。先利用仿真软件演示一下电路与仪器仪表的连接以及示波器上显示的输入输出波形，然后让学生按照学案上的测量要求去进行测试并做好记录。测试完毕后，让学生以大组为单位，交流他们的测试结果，并对比半波整流电路的输出波形，讨论桥式整流电路有哪些优点。通过实验，学生知道了桥式整流属于全波整流，引导学生产生质疑：为什么桥式整流能把交流电转化成全波脉动直流电？我们能不能用所学的知识来解释这种现象？借助于ppt动画演示，由学生在教师的引导下分析归纳桥式整流电路的工作原理。 3.拓展应用，延伸知识。桥式整流电路由于其电源利用率高、输出电压大、波形脉动小等优点，得到了广泛的应用，可让学生结合生活实际，举例介绍桥式整流电路的几个应用。

单相半波整流电路

单相半波整流电路”教学设计一、教学依据：高等教育出版社教育部高职高专规划教材《电工电子技术》林平勇、高嵩主编，第十三章第一节二、教材分析：在小功率整流电路中，单相半波整流电路凭借其电路结构简单的特点广泛应用于电工电子技术中。学好本节的内容将为后续课程内容单相全波整流电路、单相桥式整流电路、倍压整流电路打下良好的基础；同时也是教材前面半导体二极管知识的一个重要应用，所以本节内容在顺序安排上起到了承上启下的作用。本节主要介绍了单相半波整流电路的结构、工作原理以及负载电压和电流，在讲授时教师应吃透教材，深入浅出，利用实验现象、挂图形像直观地帮助学生掌握本节知识，并设计问题给学生以启迪。三、学生分析：电子电路理论普遍具有抽象性，而我们中职类学生基础较薄弱，所以中技生在学习基础理论的过程就较吃力，针对这一特点，本人直接通过实验的方法，利用直观现象来激发学生的学习兴趣，集中学生的听课注意力。在讲授本节内容时，本人在课堂上亲自演示用示波器测量单相半波整流电路的输入输出波形，学生可直观波形，对比波形来理解整流的作用和目的。另外结合整流电路应用于日常生活的电器（例如手机、MP3的充电器）来激发学生的学习整流电路的兴趣；在讲授整流原理时进行讲练结合，用任务驱动法展开教学。整个教学过程中应充分利用插图并通过教师的示范及学生亲自动手分析等，使学生逐步掌握分析电路的技能.要注意教给学生分析电路的方法，提高演示实验的可见度。在演示实验时最好边讲解，边操作.教师的演示将对学生起示范作用，因此要注意操作的规范性。四、教学目标： 1知识与技能：帮助学生掌握单相半波整流电路的结构、工作原理及负载电压和电流的计算。 2、情感目标：利用实物展示、挂图和演示实验现象来引导学生理解整流的概念和作用，激发学生的兴趣，促进教育学的配合。 3、价值观：培养学生分析和检修整流电路故障的能力。五、教学重点和难点：单相半波整流电路的工作原理分析，输出电压极性和波形分析及负载直流电压电流的计算。六、教具准备： 1N4007小功率整流二极管一只、手机充电器及其配套锂电池、示波器和事先制作好的单相半波整流电路、挂图2张七、教学方法：实物展示法、实验演示法、讲练结合法、启发诱导法八、教学过程： 1、课堂引入（一）:师生互动环节（教师展示手机充电器对锂电池充电过程）

三相半波可控整流电路

1. 电阻负载 (1) 工作原理三相半波可控整流电路如图1 a) 所示。为得到零线，变压器二次侧必须接成星形，而一次侧接成三角形，避免3次谐波电流流人电网。三个晶闸管分别接入a、b、c三相电源，它们的阴极连接在一起，称为共阴极接法，这种接法触发电路有公共端，连线方便。假设将电路中的晶闸管换作二极管，并用VD表示，该电路就成为三相半波不可控整流电路，以下首先分析其工作情况。此时，三个二极管对应的相电压中哪一个的值最大，则该相所对应的二极管导通，并使另两相的二极管承受反压关断，输出整流电压即为该相的相电压，波形如图1 d) 所示。在一个周期中，器件工作情况如下：在ωt1～ωt2期间，α相电压最高，VD1导通，u d= u a；在ωt2～ωt3期间，b 相电压最高， VD2导通，u d= u b；在ωt3～ωt4期间，c 相电压最高，VD3导通，u d= u c。此后，在下一周期相当于ωt1的位置即ωt4时刻，VD1又导通，重复前一周期的工作情况。如此，一周期中VD1、VD2、VD3轮流导通，每管各导通120o。u d波形为三个相电压在正半周期的包络线。在相电压的交点ωt1、ωt2、ωt3处，均出现了二极管换相，即电流由一个二极管向另一个二极管转移，称这些交点为自然换相点。对三相半波可控整流电路而言，自然换相点是各相晶闸管能触发导通的最早时刻，将其作为计算各晶闸管触发角α的起点，即α=0o，要改变触发角只能是在此基础上增大，即沿时间坐标轴向右移。若在自然换相点处触发相应的晶闸管导通，则电

路的工作情况与以上分析的二极管整流工作情况一样。由单相可控整流电路可知，各种单相可控整流电路的自然换相点是变压器二次电压u2的过零点。当α= 0o时，变压器二次侧 a 相绕组和晶闸管VT1的电流波形如图1 e) 所示，另两相电流波形形状相同，相位依次滞后120o，可见变压器二次绕组电流有直流分量。图1 f) 是VT1两端的电压波形，由3段组成：第1段, VT1导通期间，为一管压降，可近似为u VT1=0；第2段，在VT1关断后,，VT2导通期间，u VT1= u a－u b = u ab ,为一段线电压；第3段，在VT3导通期间，u VT1= u a－u c = u ac 为另一段线电压。即晶闸管电压由一段管压降和两段线电压组成。由图可见， α= 0o时，晶闸管承受的两段线电压均为负值，随着α增大，晶闸管承受的电压中正的部分逐渐增多。其他两管上的电压波形形状相同，相位依次差120o。增大α值，将脉冲后移，整流电路的工作情况相应地发生变化。图2 是α=30o时的波形。从输出电压、电流的波形可看出，这时负载电流处于连续和断续的临界状态，各相仍导电120o。如果α >30o，例如α =60o时，整流电压的波形如图3 所示，当导通一相的相电压过零变负时，该相晶闸管关断。此时下一相晶闸管虽承受正电压，但它的触发脉冲还未到，不会导通，因此输出电压电流均为零，直到触发脉冲出现为止。这种情况下，负载电流断续，各晶闸管导通角为90o，小于120o 若α角继续增大，整流电压将越来越小，α＝150o时，整流输出电压为零。故电阻负载时α角的移相范围为150o。 (2) 负载电压整流电压平均值的计算分两种情况： 1) α≤30o时，负载电流连续，有当α= 0 时，U d最大，为U d= U d0＝1.17U2. 2) α >30o时,负载电流断续，晶闸管导通角减小，此时有

单相桥式整流电路实验

课题单相桥式整流电路执教者教学时间40×2分钟教学方法启发讲授、项目示范、练习巩固教学用具黑板/粉笔，投影，二极管整流电路示范装置，交流电源调节器，通用双踪示波器，万用表教学目的通过对单相桥式整流电路原理的理解，能够正确的使用和安装单向桥式整流电路或桥堆（1）根据二极管的单向导电性正确判断桥中二极管的导通、截止状态，并用波形表示；（2）使用示波器分析工作中电路的波形，正确判断桥及桥中二极管的工作情况是否正常；（3）使用万用表对桥的输入、输出电压进行测量、监控，掌握桥的输入、输出关系；（4）根据要求正确地选择二极管或集成的桥堆；（5）正确安装整流桥并接入电路，注意好的职业习惯的培养；教学重点单向桥式整流电路原理的理解及电路安装教学难点（1）桥中各桥臂二极管的工作情况分析；（2）整流桥中二极管参数的选择；（3）二极管在整流电路安装时的操作要点。教学过程项目内容备注导入：8min 1、二极管的单向导电性； 2、单向半波、全波整流电路的优劣特点使用万用表和示波器对相关内容进行复习。

教学过程( 续) 新课： 65 min 单相桥式整流电路原理 (35min) 1、用不同颜色的发光二极管代替普通的整流二极管组成桥式整流电路，正确接入电路，演示二极管整流过程。 2、将双踪示波器分别接入相邻、相对两桥臂，观察其变化过程。(1、2共18min) 3、使用万用表对其输入、输出电压进一步跟踪，调节输入电压的大小，测量输出电压，发现它们之间的数量关系。（14min） 4、师生对上述过程进行分析，探究上述现象形成的原因。(3min) 运用模块式任务导向教学原理，展开教学，以突出重点、分化难点。器件的选择与电路安装 (30min) 1、根据上述原理分析，获得二极管桥式整流电路中二极管上承受最大反压、流过二极管整流电流值与整流桥交流侧输入电压的关系，从而理解该电路在选择二极管时所采用的经验式。 2、示范练习并指导学生根据需要选择二极管，并将其正确接入电路。注意事项电路安装时，一定要认准交流侧“阴阳-阴阳”串联，直流侧“阴阴-阳阳”并联；测试桥式整流电路输入、输出电压时要注意万用表使用安全；测试信号波形时，因测试探头“公共接地”端在测试中的作用，在测试时为了分析方便，当测试扫描一旦确定，在进行输出、管压降测试时，不要再次调节该参数。课堂总结及作业布置(5min) 总结本教学单元的重点，巧妙设置问题考查学生的掌握程度，同时提出思考，为进入滤波电路学习做好铺垫。课堂答疑（2 min）针对本教学单元内的相关问题，课堂上回答学生的疑问，并对比较集中的、非常规性的问题在全班进行解释。教学反思（附后） 2

三相半波整流电路论文设计

电力电子技术课程设计题目：三相半波整流电路的设计作者：伟龙学号：指导教师：宁专业班级：13级电气工程及其自动化本科2班工业学院 2015年12月21日

目录一、目录 (1) 二、引言 1.1 什么是电力电子技术 (2) 1.2 整流电路的应用领域及分类 (2) 三、设计目的及意义 (3) 四、设计的要求和容 4.1 三相半波整流电路电阻负载原理组成 (3) 4.2 三相半波整流电路电阻负载原理图 (4) 4.3 三相半波整流电路原理波形分析 (4) 4.4 三相半波整流电路的保护电路 (6) 五、三相半波整流电路数量计算 5.1 输出值的计算 (7) 5.2 晶闸管电流有效值 (8) 5.3 晶闸管额定电流 (8) 六、Matlab软件电脑仿真原理图 6.1 电阻负载Matlab原理图仿真 (8) 6.2 阻感负载Matlab原理图仿真 (9) 6.3 电阻负载Matlab波形图仿真 (9) 七、心得体会 (11) 八、参考文献 (12) 九、致 (12)

二、引言 2.1 什么是电力电子技术电力电子技术是建立在电子学、电工原理和自动控制三大学科上的新兴学科。因它本身是大功率的电技术，又大多是为应用强电的工业服务的，故常将它归属于电工类。电力电子技术的容主要包括电力电子器件、电力电子电路和电力电子装置及其系统。电力电子器件以半导体为基本材料，最常用的材料为单晶硅；它的理论基础为半导体物理学；它的工艺技术为半导体器件工艺。近代新型电力电子器件量应用了微电子学的技术。电力电子电路吸收了电子学的理论基础，根据器件的特点和电能转换的要求，又开发出许多电能转换电路。这些电路中还包括各种控制、触发、保护、显示、信息处理、继电接触等二次回路及外围电路。利用这些电路，根据应用对象的不同，组成了各种用途的整机，称为电力电子装置。这些装置常与负载、配套设备等组成一个系统。电子学、电工学、自动控制、信号检测处理等技术常在这些装置及其系统量应用。 2.2 整流电路的应用领域及分类工业中广泛使用的整流电路的目的是把国家电网中的交流电能转换为直流电能。大多数整流电路由变压器、整流主电路和滤波器等组成。它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用当整流负载容量较大，或要求直流电压脉动较小、易滤波时，应采用三相整流电路。由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能和变换和控制，而构成的一门完整的学科。故其学习方法与电子技术和控制技术有很多相似之处，因此要学好这门课就必须做好实验和课程设计，又因为整流电路应用非常广泛，在三相可控整流电路中，最基本的是三相半波可控整流电路，应用最为广泛的是三相桥式全控整流电路，双反星形可控整流电路以及十二脉波可控整流电路等，均可在三相半波可控整流电路的基础上进行分析，因此本次我们要做的实践是三相半波可控整流电路。
