平衡系数检测技术研讨sz2012-11-16
电梯平衡系数检测中的相关问题分析与防范措施
电梯平衡系数检测中的相关问题分析与防范措施摘要：本文主要阐述电梯平衡系数对电梯安全运行的重要性，简述带载电流法、扭矩法、称重法、张力检测法、空载功率法几种常用的检测方法。
从电梯平衡系数检测过程中发现的相关问题分析原因和危害入手，对使用单位、维保单位、检验人员提出防范措施，进而保证电梯安全运行。
关键词：平衡系数；检测方法；原因危害；防范措施电梯平衡系数作为曳引式电梯的重要参数之一，对于电梯运行的稳定性和安全性具有关键意义，同时还影响着乘客的生命安全，所以对电梯平衡系数检测工作应给以足够重视。
要在充分了解电梯平衡系数含义与检测方法的基础上，对电梯平衡系数检测过程中发现的相关问题进行详细分析，从而提出行之有效的防范措施。
1 电梯平衡系数概述1.1 定义与数值范围1.1.1 平衡系数定义1）根据GB 7588-2003《电梯制造与安装安全规范》附录G2.4给出定义：q—平衡系数 , 即额定载重量及轿厢质量由对重或平衡重平衡的量。
2）根据T/CASEI T101-2015《电梯平衡系数快捷检测方法》3.1给出的定义：平衡系数为由对重平衡额定载重量的量，其值等于电梯对重系统质量和轿厢系统质量之差与电梯额定载重量之比。
1.1.2 平衡系数值的范围根据TSG T7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（含第1、2、3号修改单）第8.1项“平衡系数试验”规定 : 曳引电梯的平衡系数应当在 0.40 ～ 0.50 之间，或者符合制造 ( 改造 ) 单位的设计值。
1.2 计算公式平衡系数q=(W-P)/Q (1)式中：W—包括对重框架和对重块在内的对重总重量，kg；P—空轿厢和由轿厢支承的零部件的质量，如部分随行电缆、补偿绳或链（若有）等的质量和，kg；Q—电梯额定载重量，kg。
由公式 (1) 可见，电梯额定载重量 Q 是固定不变的 , 只要对重侧重量 W或者轿厢侧重量 P 任意一侧的重量发生变化，电梯的平衡系数q也会随之变化。
浅析曳引电梯平衡系数及检测
浅析曳引电梯平衡系数及检测核心提示:平衡系数对电梯专业人员来说是一个既熟悉又生疏的参数。
1、平衡系数的实质2、平衡系数K的取值3、平衡系数K的取值对电梯的影响,电梯的平衡系数，首先应该正确理解其取值的意义，以及取值的改变对电梯的影响。
平衡系数对电梯专业人员来说是一个既熟悉又生疏的参数。
说它熟悉是因为大家都知道曳引式电梯对重的配置都有一个―平衡系数‖，都知道国家标准中有规定―平衡系数应在40% ~50%的范围内‖，说它生疏是因为到底平衡系数在电梯上起什么作用？其取值大小将影响什么？应如何取值最为合适？以及到底如何测定才是准确的？许多电梯安装、检验人员并不清楚。
目前，各地特种设备检验检测机构在对电梯进行验收检验时，最费时，也最费人力、物力的，便是检测电梯的平衡系数。
按检验规定：必须在轿厢分别承载0、25%、40%、50%、75%、100%、110%额定载荷下，测定电梯运行的载荷—电流曲线，取其上、下行曲线的交汇点的载荷系数，便是该梯的平衡系数，交汇点在40% ~50%范围内为合格。
为了测定这一参数，除了两名检验人员，还需要多名来回搬运法码的工人。
由于影响试验的因素太多，其结果是否可信尚且不说，即便测试结果在40%~50%的范围之内，一定合格吗？若是超出此范围，为什么就不合格呢？―平衡系数‖的意义是什么？对电梯有什么影响？不知其所以然，测定―平衡系数‖就失去了意义。
1、平衡系数的实质要探讨平衡系数的实质，必须从曳引式电梯的原理讲起。
垂直电梯是使重物作垂直上下运动的升降设备。
从力学的角度，要使一重物在空中保持静止状态，必须有一拉力T与物体的重力Q相平衡，即T = Q , 这时物体处于静止或匀速运动状态，称为力的平衡。
此系统称为平衡系统。
若要使物体向上运动，速度发生改变，则这一拉力T除了克服物体的重力Q，还要提供一个产生加速度的力F，即T = Q + F = Q + m a ( m -- 为物体的质量；a—为加速度)。
电梯平衡系数及其检测方法探讨
电梯平衡系数及其检测方法探讨作者：王鸿光来源：《装备维修技术》2019年第02期摘要：电梯平衡系数直接关系到电梯曳引质量，乘客的舒适度及安全性。
本文论述了如何准确而快速的测量数值并通过公式计算出电梯平衡系数，以及检测仪的选择和使用，以供参考。
关键词：电梯平衡系数;检测电梯平衡系数对于曳引驱动电梯来说，是一个非常重要的参数，直接关系到电梯曳引质量，乘客的舒适度及安全性，因此如何准确而快速的测量电梯平衡系数，是摆在电梯检验人员面前的一个难题。
一、电梯平衡系数的含义电梯有液压、强制型、曳引式的不同驱动方式。
常用曳引式，此驱动法是利用钢丝绳，在曳引轮的两边做好悬挂工作，通过重力作用于曳引轮上。
曳引轮转动时，通过摩擦力，带动钢丝绳移动，同时使轿厢和对重沿着刚性轨道做上下运动。
曳引强及其槽中摩擦力产生的必要条件之一为对重，是其驱动一定要具有的。
此驱动最佳状态为对重侧重量=轿厢侧重量，曳引轮张力T1=T2，与电缆的重量变化有关。
电梯负载0–定额间，转矩±50%，负担降低故能量消耗变少。
达到理想状态，在电梯的实际应用中非常困难，因为轿厢的载荷是随机变化的，故对重重量选择只可是恰当的，K=平衡系数，这一系数的目的就对于对重质量大小做好设计、配置。
让系数可和平衡尽量接近，最简单的方法是选择轿厢载荷变化平均值（0%–100%变化范围，K=0.4–0.5在合理范围），出厂时要考虑载荷运用的情况达到良好节能效果。
当前大量住宅电梯实际荷载在0%–60%间变化，满载情况少量。
基于此，K稍稍大于0.4合适。
反之针对一些载货的电梯，轿厢的面积过大载荷也会增加至105%。
故K值接近0.5合适。
这里的K为设计值，不要是电梯在安装、使用时可随意配置的。
二、平衡系数K的取值对电梯的影响从上述说明，K值不变无法应变各种载荷。
可见，对重系统、轿楔不平衡状态为绝对的。
由设计角度分析，K值选择会对曳引轮两边不平衡力矩大小产生影响。
依照其最严重荷载125%Q，不平衡载荷1.25–K=（0.75–0.85）Q。
一种电梯平衡系数检测方法
图3 三表法型接线方式，由于电梯的电源为三相五线制，所以总功率等于各相功率之和，即：（9）此处功率指的是有功功率，电路系统中还同时存在视表示实在功率；P表示有功功率；表示无功功率；它们之间存在如下关系式：（10）P=UI cosψQ=UI sinψS2=P2+Q2P A=U A I A cosψ(UA,I A) P B=U B I B cosψ(UB,I B) P C=U C I C cosψ(UC,I C)179自动化与控制了多项技术，一旦出现故障而又无法得到及时的维修，对于整体的机械加工成效将会产生显著的影响。
为此，需要借助机电一体化数控技术对故障专家系统进行开发及优化。
在整体的故障专家系统开发、优化过程中，组织专家知识有着十分重要的意义，同时能为用户信息查询及知识录入提供便利。
在这种要求下，不但需要以经验知识的合理划分显著降低信息搜寻的工作量，而且需要对分类完成的知识经验建立一定的联系，以便及时找到故障产生的根源。
专家知识组织完成后，需要考虑如何表示专家系统知识。
纵观现今的指示表示方法，在表示专家系统知识过程中，可以联合使用产生式规则表示及框架表示两种方式。
而在这一环节确定之后，需要开展系统数据库监理工作，针对母线槽的机电一体化数控技术生产来说，可以使用E-R关系进行数据库的概念结构设计。
而在所有工作完成后，可以在使用C/S结构及据库开发软件的基础上，以管理信息平台作为基石进行系统开发和优化工作[2]。
3.2 材料输送系统控制的优化机电一体化数控技术下的母线槽生产，在全面考虑机械生产成效提高要求的基础上，需要对材料输送系统进行合理优化。
具体来看，PLC启动后，整个系统进入初始状态，这时可以通过点击控制面板上手动/自动按钮，操纵控制系统进入控制模式，在手动控制模式下能实现独立控制芒刺输送机等机械部分。
选择自动控制模式后，系统在处于原位状态的情形下，通过点击启动按钮，输送系统会在按顺序执行各项动作的前提下，为数控冲床自行运输材料。
电梯平衡系数及其检测方法探讨
电梯平衡系数及其检测方法探讨发布时间：2021-11-03T18:20:06.886Z 来源：《基层建设》2021年第21期作者：王晓航[导读] 摘要：电梯平衡系数对于曳引驱动电梯来说，是一个非常重要的参数。
广东省特种设备检测研究院湛江检测院摘要：电梯平衡系数对于曳引驱动电梯来说，是一个非常重要的参数。
电梯平衡系数直接关系到电梯曳引质量，乘客的舒适度及安全性。
因此如何准确而快速的测量电梯平衡系数，是摆在电梯检验人员面前的一个难题。
关键词：电梯平衡系数；检测方法；平衡；曳引力引言全国各地房地产如火如荼，高层小区比比皆是。
为此，电梯便成为了我们老百姓日常生活每天必不可缺少的工具。
可电梯安全事故常常见诸各大新闻媒体，电梯安全问题又与平衡系数及其检测方法是息息相关的。
电梯的平衡系数设置不正确，不仅会增加电梯的能耗，而且还会影响电梯的正常运行，同时也会影响电梯的安全性能。
电梯平衡系数的不同检测方法，用在不同的电梯安装场合当中，可以提高检验的效率以及检验的准确度，保证电梯的运行安全性。
为了快速、简便地测量平衡系数，并降低劳动强度。
对此，寻找新的平衡系数检测方法具有十分重要的意义。
所以平衡系数实质上就是均衡两边重量的一个参数。
本文论述了电梯平衡系数，以及检测仪的选择和使用，以供参考。
1 平衡系数对电梯的影响曳引驱动电梯的理想运行状态就是对重装置和轿厢侧重量完全平衡时（即对重装置的重量等于轿厢自重与额定载荷之和相等），曳引驱动电机只需克服各部分摩擦力就能运行，且电梯运行平稳，平层精度高。
因此对平衡系数的值选取设置，应尽量使电梯经常处于接近平衡状态。
平衡系数是曳引式驱动电梯的重要性能指标。
根据国家标准GB/T10058-2009《电梯技术条件》3.3.8条规定，各类电梯的平衡系数应为0.4～0.5的范围内；同时TSG-T7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》8.1项规定，曳引电梯平衡应当在0.4～0.5之间，或者符合制造（改造）单位的设计值。

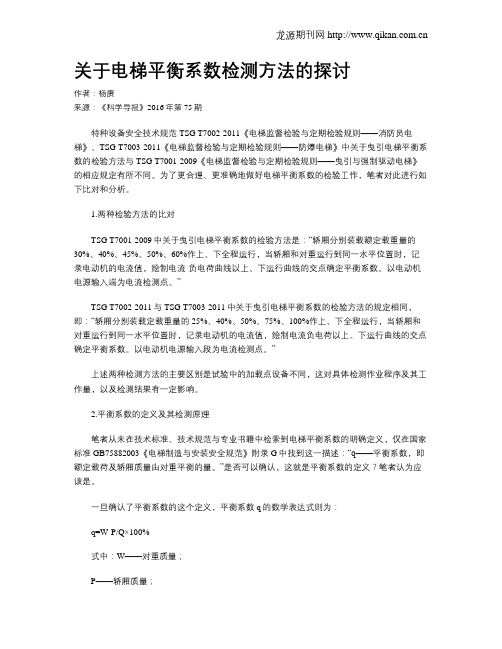

关于电梯平衡系数检测方法的探讨
关于电梯平衡系数检测方法的探讨作者：杨赓来源：《科学导报》2016年第75期特种设备安全技术规范TSG T7002-2011《电梯监督检验与定期检验规则——消防员电梯》、TSG T7003-2011《电梯监督检验与定期检验规则——防爆电梯》中关于曳引电梯平衡系数的检验方法与TSG T7001-2009《电梯监督检验与定期检验规则——曳引与强制驱动电梯》的相应规定有所不同。
为了更合理、更准确地做好电梯平衡系数的检验工作，笔者对此进行如下比对和分析。
1.两种检验方法的比对TSG T7001-2009中关于曳引电梯平衡系数的检验方法是：“轿厢分别装载额定载重量的30%、40%、45%、50%、60%作上、下全程运行，当轿厢和对重运行到同一水平位置时，记录电动机的电流值，绘制电流-负电荷曲线以上、下运行曲线的交点确定平衡系数。
以电动机电源输入端为电流检测点。
”TSG T7002-2011与TSG T7003-2011中关于曳引电梯平衡系数的检验方法的规定相同，即：“轿厢分别装载定载重量的25%、40%、50%、75%、100%作上、下全程运行，当轿厢和对重运行到同一水平位置时，记录电动机的电流值，绘制电流负电荷以上、下运行曲线的交点确定平衡系数。
以电动机电源输入段为电流检测点。
”上述两种检测方法的主要区别是试验中的加载点设备不同，这对具体检测作业程序及其工作量，以及检测结果有一定影响。
2.平衡系数的定义及其检测原理笔者从未在技术标准、技术规范与专业书籍中检索到电梯平衡系数的明确定义，仅在国家标准GB75882003《电梯制造与安装安全规范》附录G中找到这一描述：“q——平衡系数，即额定载荷及轿厢质量由对重平衡的量。
”是否可以确认，这就是平衡系数的定义？笔者认为应该是。
一旦确认了平衡系数的这个定义，平衡系数q的数学表达式则为：q=W-P/Q×100%式中：W——对重质量；P——轿厢质量；Q——额定载荷。
浅谈电梯平衡系数及其检测
浅谈电梯平衡系数及其检测电梯平衡系数及其检测1 引言电梯的驱动有曳引驱动、强制驱动、液压驱动等多种方式，曳引驱动是现代电梯应用最普遍驱动方式。
曳引电梯的轿厢与对重通过钢丝绳分别悬挂于曳引轮的两侧，轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮的绳槽内。
电动机转动时由于曳引轮的绳槽曳引钢丝绳的摩擦力，带动钢丝绳使轿厢与对重作相对运动，轿厢在井道中沿导轨上下运行。
平衡系数是曳引式驱动电梯的重要性能指标，利用对重可以部分平衡轿厢及轿内负载的重量，使曳引电机运行的负荷减轻。
由于轿厢内负载的大小是经常变化的，而对重在电梯安装调试完毕后已经固定，不能随时改变，为使电梯的运行基本上接近于理想的平衡状态，所以，就要选择一个合适的平衡系数。
电梯的平衡系数定义如下：k=(w–p)/q h式中：p—是轿厢的自重；w—是对重的重量；q h—轿厢的额定载荷。
这个系数k，就是“平衡系数”。
国家标准gb/t10058-1997《电梯技术条件》3.3.8条规定，各类电梯的平衡系数应在0.4～0.5范围内。
2 平衡系数的测量方法测量平衡系数的方法，主要有以下几种：(1) 直接称量p与w平衡系数k是由配置对重的重量大小决定，因此测定平衡系数k，最直接、最简单的办法就是直接称量对重的整体重量w和轿厢的自重p，则可计算出平衡系数k=(w–p)/q h。
这种方法操作麻烦，一般不太使用。
(2) 手动盘车法在轿厢内均匀放置40%~50%额定载重砝码，将轿厢停在约一半提升高度的地方，也就是轿厢和对重基本上在同一高度。
切断电梯电源。
用机械方法打开抱闸，手动盘车。
由手感可知对重侧与轿厢侧重量是否大致平衡。
适当增减对重块或砝码，直至两侧基本平衡。
此时轿厢所放砝码重量与电梯额定载重的比值即为平衡系数。
(3) 电流法这种检验方法是国家质量监督检验检疫总局2002年发布的《电梯监督检验规程》采用的方法。
其8.3.1项检验方法为：轿厢分别承载0、25%、50%、75%、100%的额定载荷，进行沿全程直驶运行试验，分别记录轿厢上下行至与对重同一水平面时的电流、电压或速度值。
电梯平衡系数检验中的相关问题与处理措施
69中国设备工程Engineer ing hina C P l ant中国设备工程 2019.11 （下）电梯平衡系数的检验是电梯检修中的一项重要工作，对于电梯运行的稳定性和安全性具有关键意义。
因此，需要对电梯平衡系数检验工作加以足够重视，要在充分了解电梯平衡系数含义与检验方法的基础上，对于电梯平衡系数检验过电梯平衡系数检验中的相关问题与处理措施孙浩翔（江苏省特种设备安全监督检验研究院，江苏 南京 210036）摘要：本文主要研究电梯平衡系数检验过程中的电压波动问题、测量误差问题、电动机质量问题和导轨安装问题的解决方法。
在分析了电梯平衡系数含义与检验方法的基础上，重点研究了电压波动问题、测量误差问题、电动机质量问题和导轨安装问题的产生原因和具体表现，以及如何通过合理的操作方式解决上述问题。
在具体操作中，可以通过盘车法解决电压波动问题，运用标记方法与合理选择砝码重量减少测量误差，运用空载功率法减少电动机质量对测量结果的影响，通过对电流值的分析处理导轨安装问题。
上述方法的应用，能够有效处理电梯平衡系数检验中的问题，提升电梯平衡系数检验的准确性。
关键词：电梯；平衡系数检验；曳引式电梯中图分类号：TU857 文献标识码：A 文章编号：1671-0711（2019）11（下）-0069-03程中的相关问题制定合理的解决措施。
1 电梯平衡系数的含义及计算方法1.1 电梯平衡系数的含义电梯在驱动方式上可以分为曳引驱动、液压驱动和强对于焊接技能不强的要下岗接受培训或辞退，必须确保工程质量。
（2）加强对焊接技术的规范化管理。
规范化、高标准化是促进工程建设的有效因素，加强对电力工程中焊接技术的规划范管理能使施工更合理规范，可以有效提高焊接质量，降低不合格率。
施工方要针对焊接难度、工作量、具体结构设定相符的操作流程，要求技术人员严格按照规范执行。
比如领取焊接材料时要求必须使用保温桶存放，要确保焊接材料的温度符合操作要求。
曳引电梯平衡系数检测方法的专利研究
曳引电梯平衡系数检测方法的专利研究曳引式电梯的平衡系数是其性能表现的重要参数，因此对平衡系数的检验就显得至关重要。
文章从平衡系数概念及检测方法入手，结合专利检测案例，对更有效的检测方法及注意事项进行探讨。
标签：曳引式电梯；电梯平衡系数；检测方法引言平衡系数是对曳引式电梯监督检验中需要检验的一个重要参数，是新的检验规则《电梯监督检验和定期检验规则——曳引与强制驱动电梯》TSGT7001-2012中一项必检的重要检测项目。
平衡系数定义是电梯平衡对重与轿厢重量两者的重量差与电梯额定载荷之间的比值。
其电梯平衡系数计算公式可表达为：K平=（G对-G轿）/G额（1）式（1）中，K平为电梯平衡系数；G对、G额、G轿分别为对重重量、轿厢自重、轿厢额定载重量，单位都是千克。
根据新的检验规则《电梯监督检验和定期检验规则-曳引与强制驱动电梯》TSG T7001-2009规定，在平衡系数试验项中要求，曳引电梯的平衡系数应当在0.40～0.50之间，或者符合制造（改造）单位的设计值。
其检验方法是：轿厢分别空载、装载额定载重量的25%、40%、50%、75%、100%、110%做向上、向下全程运行。
当轿厢和对重运行到同一水平平层位置时，读取记录通过电动机输入端的电流值，画出电流-负荷曲线以向上、向下运行曲线，横坐标为装载的额定载重量百分比，而纵坐标是对应各载重量的电流值。
向上运行的曲线和向下运行的曲线的交汇处所对应的横坐标的百分比值就是电梯的平衡系数。
数字钳形表夹住电动机电源输入端以检测通过的电流，电动机电源输入端即为电流检测点。
交汇点一般在0.40～0.50之间，就认定电梯平衡系数为合格。
1 无砝码载荷测试方法公开号为CN 1696040A专利申请提出了一种没有使用砝码的载荷测量方法，在测量之初，对数据采集装置进行标定，依据电梯的实际形态记录缆绳的相关数据以及缆绳的监测点数，缆绳张力监测点能够在缆绳上转换位置；将轿厢、平衡重调整到平层状态，用缆绳的监测设备两侧相对的钩状物挂住伸直的缆绳，在缆绳张力监测装置与准备测量缆绳接触的前提下，推进到极限位置，当一个监测信号输出，缆绳张力增强，输出的检测信号变高；对数模转换后的数据进行演算，计算机的相关程序对数据进行整理分析，应用经验理论判断出不正常数据，通过相关电梯平衡常数的运算公式，得到电梯平衡系数。
浅谈交流电梯平衡系数的检验案例
创新观察—384—浅谈交流电梯平衡系数的检验案例刘 焱（河北省特种设备监督检验研究院唐山分院，河北 唐山 063000）引言某年，我们应邀受到某新办公大楼对新安装的乘客电梯进行监督和检验，在监督和检验的过程中严格按照《电梯监督检验规程》完成工作，同时对该电梯的平衡系数进行测定，在测定工作进行的时候分别检测电梯上行和电梯下行的情况，并且当电梯达到同一水平的时候要及时的对电流和电压的情况下进行记录。
通过记录的数据分析能够发现电梯在运行的过程中上行的电流要比下行的电流大，这时通过分析能够发现电梯的平衡系数没有达到国家的要求。
1 交流电梯平衡系数的检验为了提高整个检验工作的准确性，在进行检验的过程中需要先仔细检查好所有需要的设备和仪器，使用之前需要先把这些设备和仪器放在指定的位置上，符合实际要求之后再开始进行检验工作，检验工作进行的时候一定要注意多测量几组数据，然后取平均值进行分析，这样就可以确定出电梯平衡系数的一个准确数值，在测量工作进行的时候发现电梯上行的电流和电梯下行的电流相对来说比较接近，同时测得电梯的平衡系数为37.5%，这时就说明该电梯的平衡系数没有达到要求。
在曳引式驱动电梯使用的过程中最重要的性能指标就是平衡系数，我国对于电梯的平衡系数也有明确的规定，所有电梯在使用的过程中平衡系数需要控制在0.4-0.5之间，只有这样才能保证电梯使用的安全。
一个电梯的平衡系数能够确定该电梯在制动时候的上升高度、轿厢自重等信息。
当电梯系数达不到要求的时候就会影响整个电梯的运行，例如：当空载或者电梯满载上行的时候，平衡系数没有达到要求会出现电动机发热的情况；当电梯满载下行的时候，如果平衡系数没有达到要求就会出现“溜车”的情况。
为了在检验的过程中找出出现问题的原因，首先检查了电梯厂家提供的装箱单，根据装箱单上的信息能够发现该电梯的配重块数一共有43块，一块的重量约30KG，然后又核对了实际电梯安装时候的配重块数，发现安装人员在安装的过程中少装了配重块，但是根据调查发现，在安装完成之后工作人员对安装情况进行了测量，测量的平衡系数能够达到0.45，配重块在安装的过程中也是经过多次调整之后的结果，在安装检测之后的测试结果也能够证明当时的电梯运行效果能够达到电梯运行的要求，同时安装人员还提供了测量时候的详细记录信息，验证之后发现测量过程中也没有出现任何问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 平衡系数的定义及其检测原理
1.1 平衡系数的定义 平衡系数，即额定载荷及轿厢质量由对重或平衡重 平衡的量。 —— GB7588-2003 附录G
按照这个定义，平衡系数是电梯部件（轿厢系统与对重系统）的 重量相互比例关系的一个量值。是一个静态参数，没有考虑电梯运行 中的工况。 确定这个平衡系数定义的意义，在于可以实施对新方法、新仪器 的精度检定，有章可循。例如，可以通过精确称量轿厢系统与对重系 统的重量，计算出平衡系数值，用于检定新仪器、新方法的测量误差 。
虽然这种检测方法的精度到底是多少谁也说不清楚，但行业有一个
共识： ——检验结果可以满足电梯安装工程与电梯安全运行的检测要求。
2013-1-26 11
1 平衡系数的定义及其检测原理
1.6 关于加载点设臵与电流检测位臵
TSG T7001—2009《电梯监督检验与定期检验规则——曳引与强制 驱动电梯》关于曳引电梯平衡系数的检验方法的原文是“轿厢分别装载 额定载重量的30%、40%、45%、50%、60%作上、下全程运行，当轿 厢和对重运行到同一水平位臵时，记录电动机的电流值，绘制电流-负荷 曲线以上、下行运行曲线的交点确定平衡系数。以电动机电源输入端为 电流检测点”。 TSG T7002—2011《电梯监督检验与定期检验规则——消防员电梯》 与TSG T7003—2011《电梯监督检验与定期检验规则——防爆电梯》 中，关于对曳引电梯平衡系数检验方法的规定相同，原文是“轿厢分别 装载额定载重量的25%、40%、50%、75%、100%、110%作上、下 全程运行，当轿厢和对重运行到同一水平位臵时，记录电动机的电流值， 绘制电流-负荷曲线以上、下行运行曲线的交点确定平衡系数。以电动机 电源输入端为电流检测点”。 上述两种检测方法，主要区别是试验中的加载点设臵不同,对具体检 测作业程序及其工作量，以及检测结果具有一定影响。
2013-1-26 21
2 无载测试技Βιβλιοθήκη 的发展 二、 无载测试技术的发展◆ ◆ ◆ ◆ ■ 曳引绳张力测试法 轿厢与对重质量差称量法 轿厢侧加力平衡法 湖南地方标准提出的检测方法 测试方法比对分析
2013-1-26
22
2 无载测试技术的发展
由于传统的“电流-负荷曲线图”测量方法需要逐级加载，装运试 重砝码的工作量很大，比较费时费力。因此，近年来无载平衡系数测试 技术应允而生，取得了一些研究成果：
2013-1-26
19
1 平衡系数的定义及其检测原理
关于试验中的电流检测位置 下图是同一部电梯分别在拖动变频器后（即检测A）与 在拖动变频器前（即检测B）接入电流表检测的结果，可以 看出，电流数据与图形差别较大，得到的平衡系数检测结果 基本一致。
2013-1-26
20
1 平衡系数的定义及其检测原理
2013-1-26 3
1 平衡系数的定义及其检测原理 一、平衡系数的定义 及其检测原理
◆ 平衡系数的定义 ◆ 平衡系数的数学表达式
◆ GB/T 10059 、TSG T7001规定的平衡
系数测试方法 ◆ “电流-负荷曲线图”检验方法的测试原理
◆ “电流-负荷曲线图”检验方法的测量精度
◆ 关于加载点设臵与电流检测位臵
2013-1-26 2
引 言
曳引式电梯的平衡系数，是电梯最重要的基本参数之一，是电梯监 督检验与型式试验的重要项目。 与电梯平衡系数超差相关的电梯事故屡见不鲜，例如，一年前的东 莞坠梯事故。 在电梯检验的实践中，也会遇到关于平衡系数的一些问题，例如： １）现行的电梯技术标准/特种设备安全技术规范对平衡系数检验 方法的相应规定并不一致，主要是加载点的设臵不同、电流检测点的位 臵不同。为什么不同？那种规定更合理？ 应该按哪个规定执行？ ２）对平衡系数检测结果，例如４１％、４５％，测量不确定度是 多少？或者说我们的测量结果精度有多高？误差可能有多少？ ３）现行的“电流-负荷曲线图”平衡系数检验方法比较费时费力， “无载测试技术”是否可以应用？ 今天，想就以上问题，与各位展开讨论。
关于试验中的电流检测位置 据资料介绍，江西省特检院完成了国家质检总局科技项 目2007QK174《变频调压调速拖动设备电参数测量研究》 并通过了科技成果鉴定，其研究结论概括为： （1）通过逐级加载测量电流方式对电梯平衡系数检测，在 变频器前端和后端为测试点，得出的平衡系数数值基本一致； （2）使用宽频仪表与工频仪表测量，电梯平衡系数检测结 果基本一致；平衡系数检测结果只与电流表本身的重复性、 稳定性有关，而与电流表的频率响应特性无明显关联。 （3）综合考虑测量数据的真实性、稳定性和不确定度等因 素，建议平衡系数检验中电流测试点选择在变频器的输入端。 综合以上情况，本人认为 “以电动机电源输入端为电 流检测点” 的规定是有一定的局限性的。
量时，曳引轮两侧的荷重相等，电梯向上或向下的电流值应相同，若
不相同就会影响测量结果。 4）描点绘图技巧，因平衡系数要通过描点、连线、找交汇点才能
得到，曲线绘制包含了一定的人为因素。使用Excel软件可以避免手
工描点连线绘图的人为操作差异。
2013-1-26
10
1 平衡系数的定义及其检测原理
“电流-负荷曲线图”检验方法的测量精度（续）
关于试验中的电流检测位置 TSG T7001、7002、7003电梯检验规则在引用 GB/T10059的电梯平衡系数检测方法时增加了 “以电动 机电源输入端为电流检测点”的新规定。据调研，在我们的 质检技术机构中，电梯检验普遍配臵是通用型钳形电流表， 适用于工频电源测量。如果“以电动机电源输入端为电流检 测点”，可能超出了仪表的使用范围，检测数据为无效数据， 肯定不可取。于是，就把检测点改为变频器之前。这种做法， 显然与检验规则要求相违。
2013-1-26
14
1 平衡系数的定义及其检测原理
图1是检测结果：（使用Microsoft Office Excel绘制）
2013-1-26
15
1 平衡系数的定义及其检测原理
通过图1的两张电流-负荷曲线图以及我们大量的检测 实践可以得出，远离曲线交点的检测数据对交点位臵的影响 很小。 因为合格电梯的平衡系数在40%至50%之间，TSG
量30%、40%、45%、50%、
60%作上、下全程运行，当 轿厢和对重运行到同一水平
位臵时，记录电动机的电流
值，绘电流-负荷曲线，以上 下运行曲线的交点确定平衡 系数。
2013-1-26
7
1 平衡系数的定义及其检测原理
1.4“电流-负荷曲线图”检验方法的测试原理
电动机的电流值可间接表示驱动功 率大小，当电梯装载为平衡系数×额定 载重量时，曳引轮两侧的荷重相等，即 轿厢系统与对重系统处于平衡状态。此 时，电梯向上或向下运行阻力相同，电 动机的驱动功率相同，电流值相等。这 种通过电梯逐级加载运行，记录电动机 的电流值，绘制电流-负荷曲线图确定平 衡的检测方法，就是要找出电梯向上运 行与向下运行时电流值相同的那个加载 值。
GB/T10059提出的平衡系数检测方法最主要的优点是技术成熟，
在电梯行业沿用了几十年。另一个优点是对试验仪表、量具要求不高，
例如，对电压、电流表的精度要求为±5%，由于检测得到的电流值只 是用来做数值比较，只与电流表本身的重复性、稳定性有关，数值精度 对平衡系数的结果影响不大。 试重砝码的精度会直接引入到平衡系数的最终结果。只要使用计量 检定合格，或者使用经过计量检定合格量具称重的荷载，误差值都会远 远小于平衡系数的精度值。
2013-1-26 12
1 平衡系数的定义及其检测原理
国家质检总局《电梯监督检验规程－２００２）：“轿厢分别承载 0、25%、50%、75%、100%的额定载荷，进行沿全程直驶运行试验， 分别记录轿厢上下行至与对重同一水平面时的电流、电压或速度值。对 于交流电动机通过电流测量并结合速度测量，做电流-载荷曲线或速度载荷曲线，以上、下运行曲线交点确定平衡系数。电流应用钳型电流表 从交流电动机输入端测量。对于直流电动机通过电流测量并结合电压测 量，做电流-载荷曲线或电压-载荷曲线，确定平衡系数。” GB/T10059-2009《电梯试验方法》“4.2.1.2 平衡系数 宜在 轿厢以额定载重量的30％、40％、45％、50％、60％时上、下运行， 当轿厢与对重运行到同一水平位臵时，交流电动机仅测量电流，直流电 动机测量电流并同时测量电压。绘制电流（或者电压）－负载曲线，以 向上、向下运行曲线的交点来确定平衡系数。
孙立新 2012-11-16
2013-1-26
引 言
• 十分感谢中国特检协会组织了这次会议，是我们有机 会在苏州进行电梯技术发展与检验领域的交流研讨会。 • 30年前，上海电梯厂、天津电梯厂等八大电梯企业奠 定了中国电梯工业的基础；改革开放30年，中国电梯工业 逐步发展和壮大。几十年来，经历了交流双速电梯（少量 直流电梯）→交流调压调速电梯→交流调压调频调速电梯 →永磁同步调速电梯等几代技术进步，中国电梯产品质量 与产品产量举世瞩目。 • 中国电梯产品的技术进步发展，有赖于电梯界的专家 学者与工程技术人员的辛勤研发与开拓，也得到了检测检 验行业的支持。可以说，电梯产品新技术与电梯检验新技 术是孪生兄弟。电梯新产品、新技术，也凝聚了我们特检 人的智慧与汗水。
2013-1-26
13
1 平衡系数的定义及其检测原理
关于试验中的加载点设臵 我们通过对同一台电梯分别按上述方法实施检验，比对两者的差异： 电梯参数： 型号为三菱Nexway-s；额定速度1m/s；额定载荷825kg；电梯电 源380V/50Hz；电动机供电152V/19Hz（额定）。 检测设备： （1）日臵HIOKI 3287钳形电流表，电流测量精度±1.5 % （10 ～ 1 kHz）； （2）试重砝码，精度±0.3%。
2013-1-26
17
1 平衡系数的定义及其检测原理
关于试验中的电流检测位臵 现代电梯普遍应用了交流变频拖动技术，平衡系数试验 中的电流检测位臵是放在变频器之后。即图2的“检测点 A”；还是放在变频器之前，即图2的“检测点B”,一直是 困扰电梯检测作业的难题。
