2023秋期国开电大专科《机械设计基础》在线形考(形考任务1至4)试题及答案

2023秋期国开电大专科《机械设计基础》在线形考(形考任务1至4)试题及答案

2023秋期国开电大专科《机裁裁计基砒》在线形考(形考值务1至4)裁题及答案钝明,•费弗叠理于2023/UJr速用于(B升电文2023&JW点位形考,・2023款Jtt唐领栽止时同,2024年1Λ79o形考值务1祺题及答案1.机器是构件之间具有确定的相对运动,并能完成有用的机械功或实现能量转换的构件的组合。

()A.正确B.不正确[答案]A2.机构都是可动的。

()A.正确B.不正确[答案]A3.机构中的主动件和从动件,都是构件。

()A.正确B.不正确[答案]A4.机器是由机构组合而成的,机构的组合一定就是机器。

()A.正确B.不正确[答案]B5.作用于刚体上某点的力,作用点沿其作用线移动后,其对刚体的作用效果改变了。

()A.正确B.不正确库案]B6.在两个力作用下的构件称为二力构件。

()A.正确B.不正确[答案]B7.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。

()A.正确8.不正确[答案]B8.合力一定大于分力。

()A.正确B.不正确[答案]B9.若力的作用线通过矩心,则力矩为零。

()A.正确B.不正确[答案]A10.力偶无合力。

()A.正确B.不正确[答案]A11.刚体上作用力偶的力偶矩大小与矩心的具体位置无关。

()A.正确B.不正确[答案]A12.组成移动副的两构件之间的接触形式,只有平面接触。

()A.正确B.不正确[答案]A13.在平面机构中,齿轮副是低副。

()A.正确B.不正确[答案]B14.在平面四杆机构中,连杆与曲柄是同时存在的,即有连杆就必有曲柄。

()A.正确B.不正确[答案]B15.曲柄滑块机构曲柄为主动件时,有死点位置。

()A.正确B.不正确[答案]B16.对于曲柄滑块机构来说,取不同的构件做机架,可以得到定块机构、摇块机构和导杆机构等。

()A.正确B.不正确[答案]A17.曲柄的极位夹角越小,机构的急回特性也越显著。

()A.正确B.不正确[答案]B18.压力角就是作用于构件上的力和速度的夹角。

北京科技大学:机械设计(教学日历)

北京科技大学:机械设计(教学日历)
4
第12章传动装置结构设计
12.3滑动轴承结构设计
12.4润滑装置设计
12.5密封装置设计
布置大作业Ⅱ
第14周
课堂讲授
4
第12章传动装置结构设计
12.6联轴器与离合器
第3章挠性传动设计
3.1带传动设计

15

课堂讲授
实验
3
1
第3章挠性传动设计
3.1带传动设计
3.2链传动设计
实验四带传动特性实验
习题3-2
5.4蜗杆传动的受力分析和效率计算
5.5蜗杆传动的强度计算
5.6蜗杆传动的热平衡计算
习题5-1
5-2
5-3
5-6
第9周
课堂讲授
4
第6章轴的工作能力设计
6.1轴的强度计算
6.2轴的刚度计算
6.3轴的振动简述
习题6-1
6-2
课堂讲授
4
第7章滚动承
7.1滚动轴承的结构、类型和代号
7.2滚动轴承的受力和应力分析及其失效形式
9.5提高连接性能的措施
习题9-1
9-2
9-4
9-5
9-6

5

课堂讲授
4
第9章螺纹连接设计
9.6螺旋传动
第4章齿轮传动设计
4.1齿轮传动的失效形式和设计准则
4.2常用材料及许用应力
4.3齿轮的计算载荷
布置大作业Ⅰ

6周
课堂讲授
4
第4章齿轮传动设计
4.4直齿圆柱齿轮受力分析和强度计算
4.5斜齿圆柱齿轮受力分析和强度计算
《机械设计》教学日历
总学时:63讲授:57实验:6

北京科技大学研究生复试-机械设计部分(07-09)及考试要点

北京科技大学研究生复试-机械设计部分(07-09)及考试要点

北京科技大学研究生复试-机械设计部分(07-09)及考试要点07整理版机械设计1.对于开式齿轮虽然主要失效形式是——————————但是目前尚未有可靠的计算方法,目前仅以————————作为设计准则。

2.润滑油年度随温度升高而——————————随压力的减小而3.3、4、5、6分别代表什么型号的轴承,直径=——————————4.调心滚子轴承——————————5.基本额定动载荷是——————————时其可靠度为——————————6.各类轴承承受什么力——————————7.已知N1——————————8.提高螺栓的相对刚度可以提高——————————降低——————————9.螺栓材料可按第——————————强度理论求预紧。

10.键的选择是由——————————11.带传动时的应力包括——————————、——————————、——————————、带的打滑最先发生在——————————12.齿轮的失效形式有哪几种——————————。

13.齿面接触疲劳强度是针对哪种失效来计算的。

14.软齿面齿轮、硬齿面齿轮各容易产生哪种破坏,应该按第几强度进行设计。

15.直齿圆锥齿轮强度计算是以——————————为计算依据。

16.提高蜗杆传动效率的措施——————————:——————————17.轴瓦上浇注轴承衬的材料分别是:————————————————————二.简答题1.蜗杆为什么要进行热平衡计算?2.齿宽系数与哪些因素有关,考虑时选择哪些因素?3.带传动中最大有效拉力F max与哪些因素有关,关系是怎么样的?4.紧螺栓连接强度计算公式中系数1.3的意义?三.计算1.如图两平板通过四个螺钉固定,在板的一侧受一力为F,左侧螺钉对称分布且从左开始安顺时针依次标定为1、2、3、4.力F距2号螺钉的距离为L,各螺钉距中心的距离为R,试分析计算1、3号螺钉哪个受的力最大。

2.一水平梁两端分别受F大小的力,在两端受T大小的转矩,试求:(1)在F作用下该梁是什么循环。

北科机械课程设计

北科机械课程设计

北科机械课程设计一、课程目标知识目标:1. 理解并掌握机械设计的基本原理,包括力学、材料力学、机械制图等基础知识点。

2. 学习并运用机械设计的相关软件,如CAD、SolidWorks等,进行简单的机械结构设计与绘图。

3. 了解机械加工工艺的基本流程,包括铸造、焊接、车削、铣削等,并能应用于实际设计。

技能目标:1. 培养学生运用理论知识解决实际机械设计问题的能力,提高创新意识和动手能力。

2. 培养学生熟练使用机械设计相关软件,具备一定的计算机辅助设计能力。

3. 提高学生的团队协作能力和沟通能力,培养良好的工程素养。

情感态度价值观目标:1. 培养学生对机械设计的兴趣,激发学生的创新热情,增强学习动力。

2. 培养学生严谨的科学态度,注重实践操作,树立实践是检验真理的唯一标准的观念。

3. 增强学生的环保意识,关注可持续发展,培养社会责任感。

分析课程性质、学生特点和教学要求,本课程旨在通过理论与实践相结合的教学方式,使学生掌握机械设计的基本知识和技能,培养具备创新精神和实践能力的机械设计人才。

课程目标具体、可衡量,便于后续的教学设计和评估。

二、教学内容1. 机械设计基本原理:包括力学基础、材料力学性质、机械制图标准等,参照教材第1章至第3章内容,使学生建立扎实的理论基础。

- 力学基础:力的合成与分解、受力分析、简单机械原理等。

- 材料力学性质:材料的弹性、塑性、疲劳等特性。

- 机械制图:制图规范、视图表达、尺寸标注等。

2. 机械设计软件应用:学习并运用CAD、SolidWorks等软件进行三维建模和工程图绘制,参考教材第4章内容。

- 软件操作基础:界面熟悉、基本命令操作。

- 三维建模:基本几何体创建、组合体建模。

- 工程图绘制:从三维模型生成工程图、工程图编辑与标注。

3. 机械加工工艺:了解铸造、焊接、车削、铣削等加工工艺,结合教材第5章内容,使学生了解实际生产过程。

- 铸造工艺:砂型制作、铸造缺陷分析。

北京科技大学机械设计基础课件14

北京科技大学机械设计基础课件14

9.1 螺纹联接
螺纹的加工方法
螺纹的主要参数与牙型
9.1 螺纹联接
螺纹的主要参数:
牙型高度 螺距
螺纹的主要参数与牙型
β
大径 牙侧角 牙型角 中径 小径
内螺纹 外螺纹
圆柱螺纹 圆锥螺纹
9.1 螺纹联接
自锁的原理:
β
自 锁
自锁存在的条件:
β ≤ϕ
F m ax = f × R n
β ϕ
ϕ
ϕ = tan − 1 f ϕ —— 摩擦角
特点及应用
9.1 螺纹联接
螺纹的牙型:
管螺纹
螺纹的主要参数与牙型
特点及应用
锥螺纹
9.1 螺纹联接
螺 纹 联 接 的 类 型 与 结 构
螺纹联接的主要类型
特 点 及 应 用
9.1 螺纹联接
螺 纹 联 接 的 类 型 与 结 构
双头螺柱联接
螺纹联接的主要类型
螺钉联接
特 点 及 应 用
9.1 螺纹联接
摩擦面数目
保证结合面不发生滑移时,单个
F/2 F F/2
螺栓受到的最小预紧力
Fp ≥
Kf F mf
9.2 螺纹联接设计
单个螺栓联接的强度计算:
普通紧螺栓受横向载荷的强度计算:
受力分析:拧紧螺母时,螺栓受预紧力 产生的拉伸应力和螺纹副间的扭转力矩 共同作用
强度计算
则受横向载荷普通紧螺栓的强度条件 为:
自攻螺钉
螺纹联接的常用标准件
吊环螺钉 吊环螺帽
方径螺钉
9.1 螺纹联接
元宝螺丝螺母
螺纹联接的常用标准件
螺母
9.1 螺纹联接
平垫圈
螺纹联接的常用标准件

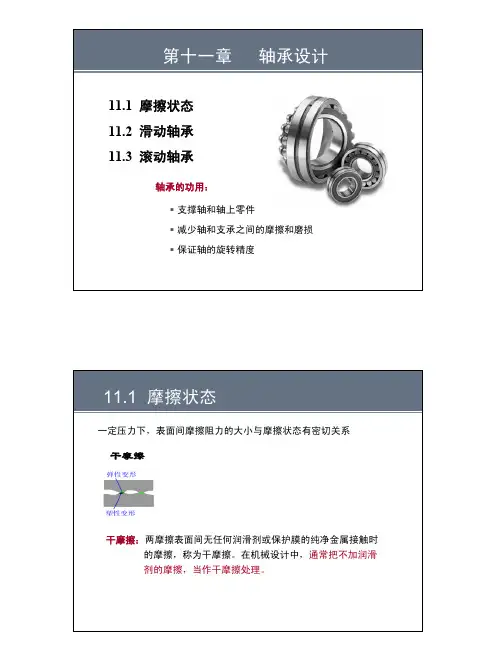

北京科技大学机械设计基础课件17

北京科技大学机械设计基础课件17

11.3 滚动轴承
Fr Fa 当量动载荷
当量动载荷
径向载荷
P = XFr + YFa
载荷的径向系数 载荷的轴向系数 (表11-7) 计算 轴向载荷
iFa C0r
确定 e 确定 X、Y 计算 Fa Fr
额定静载荷
11.3 滚动轴承
角接触球轴承当量动载荷的计算
当量动载荷
Fr
a
支反力作用点——O点 派生轴向力 ——由径向载荷产生的内部轴向力
内径尺寸 10 12 15 17 20~500 22、28、32 及500以上
代号 00 01 02 03 d/5 /内径
11.3 滚动轴承
前置代号
表示轴承 的分部件
代号
基本代号
四 三
后置代号
二 一

类型代号
尺寸系列代号
内径代号
11.3 滚动轴承
前置代号 基本代号
代号
后置代号
内部结构 代号
密封防 尘与座 圈形式
11.3 滚动轴承
例 判断轴承的类型、内径尺寸、公差等级和游隙组别
代号
轴承代号
6008
内径代号 d=8×5=40mm 尺寸系列代号 (宽度系列0,直径系列0) 类型代号-深沟球轴承 无后置代号-公差等级P0,径向游隙为0组
11.3 滚动轴承
失效形式
滚动体和内外圈滚道表面的疲劳点蚀和疲劳剥落
寿命计算

7214C——角接触球轴承 轴径直径d=70mm 基本额定动载荷C =62900N 球轴承ε=3; fT=1, fP=1.2
Lh =
106 fTC 60n fP P
ε
(h)
106 fTC 106 62900 Lh = = =10313 ( h) 60n fP P 60× 500 1.2 × 7750

“机械设计基础” 课程设计

“机械设计基础” 课程设计
z1=19 Z2=34 m=2mm
注意: 1、公式和图表要有出处 ; 2、计算内容应包括公式、代入数据、得数三步;
15 3、正文中还应包括必要的文字叙述和简图。
2020/6/30
2 传动装置总体设计
2.1 电动机选择 2.2 传动比分配 2.3传动装置运动和动力参数计算
16
2020/6/30
2.2 电动机选择
“机械设计基础” 课程设计
1
2020/6/30
1 课程设计要求
1.1 设计目的 1.2 设计对象 1.3 设计题目 1.4 设计简图 1.5 设计时间节点 1.6 设计递交的材料 1.7 设计原始数据 1.8 设计作息时间 1.9 设计说明书目录要求 1.10 设计说明书格式要求
2
2020/6/30
[2]李育锡.机械设计课程设计.北京:高等教育出版社,2018
[3] ……机械设计手册……
1.10 设计说明书格式要求
正文格式:
计算及说明
结果
…… 3.2 高速级斜齿圆柱齿轮传动设计 3.2.1 选择精度等级、材料及齿数
…… 3.2.2 按齿面接触强度设计
d1≥……
小齿轮:45 260HBS 大齿轮:45 200HBS
4.4.3.3 确定滚动轴承当量动载荷 4.4.3.4 校核滚动轴承寿命 4.5 键联接计算
4.5.1 高速轴键联接计算
4.5.1.1 尺寸选择 4.5.1.2 强度校核(略)
4.5.2 中间轴键联接计算
4.5.2.1 尺寸选择 4.5.2.2 强度校核(略)
4.5.3 低速轴轴键联接计算
4.5.3.1 尺寸选择 4.5.3.2 强度校核 5、减速器箱体设计 5.1 箱体材料选择 5.2 箱座高度计算 6、减速器箱体附件选择说明 7、润滑及密封 8 设计小结 9 参考文献[1]朱玉. 机械设计基础 . 北京:北京大学版社,2001

机械设计基础_北京科技大学中国大学mooc课后章节答案期末考试题库2023年

机械设计基础_北京科技大学中国大学mooc课后章节答案期末考试题库2023年

机械设计基础_北京科技大学中国大学mooc课后章节答案期末考试题库2023年1.确定V带传动的设计计算步骤:()、()、()、()、()、()、()、()。

1. 计算作用在轴上的作用力。

2. 确定计算功率。

3. 计算带的根数。

4. 验算包角。

5. 验算带速。

6. 选择带的型号。

7. 确定中心距和带长。

8. 选择小带轮与大带轮的基准直径。

答案:2、6、8、5、7、4、3、12.V带带轮的轮槽角( )40°。

答案:小于3.采用张紧轮调节带传动中带的张紧力时,张紧轮应安装在( )。

答案:松边内侧,靠近大带轮处4.( )是开式齿轮传动最容易出现的失效形式之一。

答案:轮齿磨损5.蜗杆传动中蜗杆的标准面是( )。

答案:主平面6.齿轮传动中,轮齿齿面的疲劳点蚀破坏,通常首先发生在( )。

答案:靠近节线的齿根处7.滚动轴承的类型代号用( )表示,答案:数字或字母8.下面的轴承中,只能承受轴向载荷的是( ) 。

答案:52089.定轴轮系的传动比,等于组成该轮系的所有齿数连乘积与所有齿数连乘积之比。

正确的选项是( )。

答案:从动轮/主动轮10.在轴的初步计算中,轴径是按( )来确定的。

答案:扭转强度11.自行车的前轴是( )。

答案:固定心轴12.( )不能用于零件在轴上作周向固定。

答案:套筒13.有一电动绞车,采用如图所示的传动方案,斜齿轮1和2为闭式传动,蜗杆3和蜗轮4为开式传动。

采用3个联轴器将几根轴连接起来,把运动和动力传递给卷筒,实现提升重物W的目的。

请回答下列问题:I轴是()。

答案:传动轴14.有一电动绞车,采用如图所示的传动方案,斜齿轮1和2为闭式传动,蜗杆3和蜗轮4为开式传动。

采用3个联轴器将几根轴连接起来,把运动和动力传递给卷筒,实现提升重物W的目的。

请回答下列问题:III轴A-A截面上(),III轴B-B截面上()。

正确的选项是()。

a)只作用扭转剪应力 b) 既作用扭转剪应力,又作用弯曲应力c)只作用弯曲应力 d)作用力不确定答案:c/b15.如图所示的轮系,已知z1=20,z2=40,z3=30,z4=90,z5=2,z6=60,z7=20,齿条的模数是2mm,若主动轮1的转速为n1=1200rpm,求齿条移动速度的大小(单位为mm/min)。
