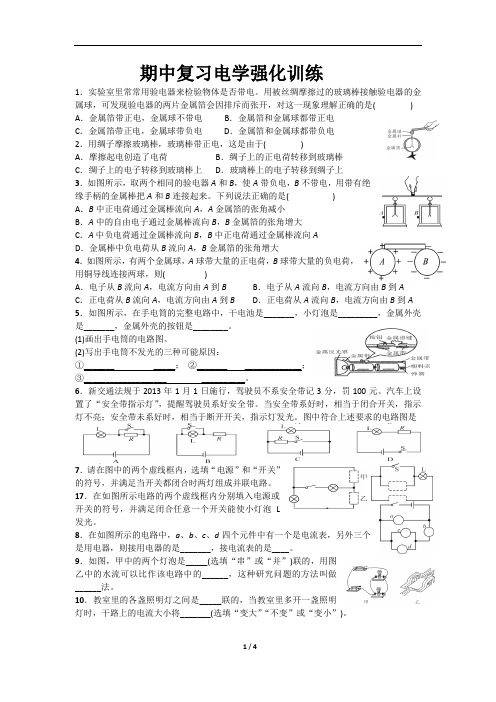

期中复习电学强化训练1．实验室里常常用验电器来检验物体是否带电。
用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是( ) A．金属箔带正电，金属球不带电B．金属箔和金属球都带正电C．金属箔带正电，金属球带负电D．金属箔和金属球都带负电2．用绸子摩擦玻璃棒，玻璃棒带正电，这是由于( )A．摩擦起电创造了电荷B．绸子上的正电荷转移到玻璃棒C．绸子上的电子转移到玻璃棒上D．玻璃棒上的电子转移到绸子上3．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是( )A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中负电荷从B流向A，B金属箔的张角增大4．如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则( )A．电子从B流向A，电流方向由A到B B．电子从A流向B，电流方向由B到A C．正电荷从B流向A，电流方向由A到B D．正电荷从A流向B，电流方向由B到A 5．如图所示，在手电筒的完整电路中，干电池是_______，小灯泡是_________，金属外壳是_______，金属外壳的按钮是________。
(1)画出手电筒的电路图。
(2)写出手电筒不发光的三种可能原因：①_______ _____；②_______ _____________；③___________________ __________。
6．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。
汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。
当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。
图中符合上述要求的电路图是7．请在图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
初中物理9年级热学电学综合测试题

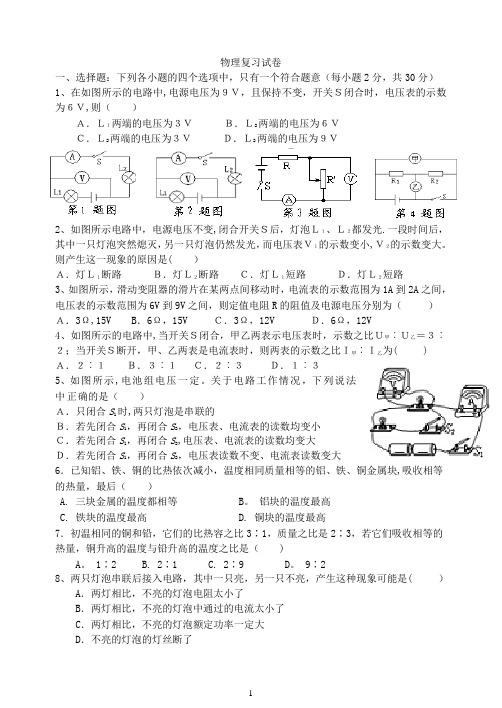

物理复习试卷一、选择题：下列各小题的四个选项中，只有一个符合题意（每小题2分，共30分）1、在如图所示的电路中,电源电压为９Ｖ，且保持不变，开关Ｓ闭合时，电压表的示数为６Ｖ,则（）Ａ．Ｌ１两端的电压为３ＶＢ．Ｌ2两端的电压为６ＶＣ．Ｌ2两端的电压为３ＶＤ．Ｌ2两端的电压为９Ｖ2、如图所示电路中，电源电压不变,闭合开关Ｓ后，灯泡Ｌ１、Ｌ２都发光.一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表Ｖ１的示数变小,Ｖ２的示数变大。
则产生这一现象的原因是( ）Ａ．灯Ｌ１断路Ｂ．灯Ｌ２断路Ｃ．灯Ｌ１短路Ｄ．灯Ｌ２短路3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（）Ａ．3Ω,15V B．6Ω，15V Ｃ．3Ω，12V Ｄ．6Ω，12V4、如图所示的电路中,当开关Ｓ闭合，甲乙两表示电压表时，示数之比Ｕ甲︰Ｕ乙＝３︰２；当开关Ｓ断开，甲、乙两表是电流表时，则两表的示数之比Ｉ甲︰Ｉ乙为( ) Ａ．２︰１Ｂ．３︰１Ｃ．２︰３Ｄ．１︰３5、如图所示,电池组电压一定。
关于电路工作情况，下列说法中正确的是（）Ａ．只闭合S1时,两只灯泡是串联的Ｂ．若先闭合S1，再闭合S2，电压表、电流表的读数均变小Ｃ．若先闭合S1，再闭合S2,电压表、电流表的读数均变大Ｄ．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大6．已知铝、铁、铜的比热依次减小，温度相同质量相等的铝、铁、铜金属块,吸收相等的热量，最后（）A. 三块金属的温度都相等 B。
铝块的温度最高C. 铁块的温度最高D. 铜块的温度最高7．初温相同的铜和铅，它们的比热容之比3∶1，质量之比是2∶3，若它们吸收相等的热量，铜升高的温度与铅升高的温度之比是（ )A。
1∶2 B. 2∶1 C. 2∶9 D。
9∶28、两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象可能是( ）A．两灯相比，不亮的灯泡电阻太小了B．两灯相比，不亮的灯泡中通过的电流太小了C．两灯相比，不亮的灯泡额定功率一定大D．不亮的灯泡的灯丝断了9、灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中,要保证两灯不损坏，电压U的最大值应是( ）A．8V B．12V C．16V D．20V10、规格分别为“3。
(最新整理)初三物理电学实验专题训练_人教版

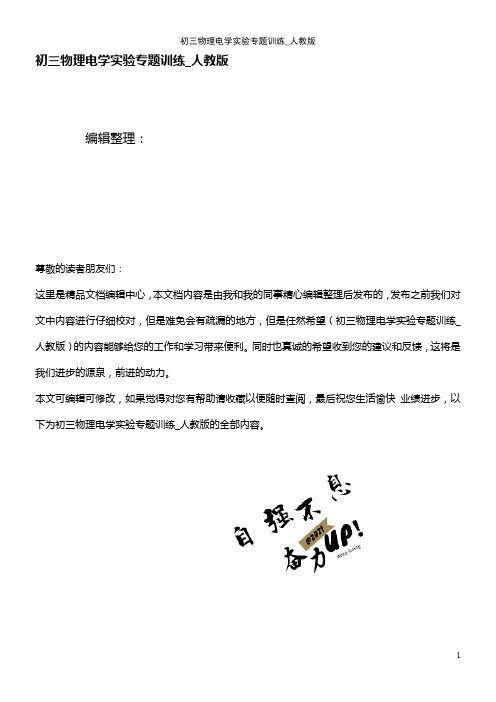

初三物理电学实验专题训练_人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初三物理电学实验专题训练_人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初三物理电学实验专题训练_人教版的全部内容。
初三物理电学实验专题训练 班级______姓名________1。
当温度降低到—定值时,某些物质的电阻值会变为零，这种物质叫做超导体,如果能够研制出室温下的超导材料,那么下列家用电器可大大提高效率的是：（ ）A ．电风扇B ．微波炉C ．电饭锅D ．白炽灯2.现有图9所示的实验器材，其中灯泡的额定电压为2.5伏，额定功率是0.8瓦．要求开关控制电路,电流表和电压表分别测灯泡的电阻和电压；用滑动变阻器调节通过灯泡的电流，且滑片向右滑动时，灯泡电流变大．（1）按上述要求，用笔画线代替导线将它们连成实验电路．（2)闭合开关，调节滑动变阻器使电压表的示数如图（a ）所示，请在图(b)中标出这时电流表指针的位置．3.小明利用如图所示的装置探究电流产生的热量与哪些因素有关。
他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝,且R 甲大于于R 乙，通电一段时间后,甲瓶玻璃管中的煤油上升得比乙高。
该现象能够说明电流产生的热量与下列哪个因素有关：A 电压B ．电流C ．电阻D ．通电时间4.小明为了探究电流的热效应，找来了如下器材：12V 的电源，开关，一段电炉丝,粗细、长短与电炉丝相同的铜导线，蜡和导线若干。
他设计了一个简单的实验：把电炉丝和铜导线串联起来接到电源上，在电炉丝和铜导线上分别滴上几滴熔化的蜡。
如图3-3所示,等蜡凝固后，合上开关，过一会儿，发现电炉丝上的蜡熔化了，而铜导线上蜡没有熔化。
2020_2021学年九年级物理上学期期中试题专题16电学实验二含解析2021010768
(6)[7]将灯泡换成不同规格的灯泡、定值电阻，进行多次实验，是由于灯泡的电阻受温度的影响。
4、（2021·山东省青岛市九年级上学期期中考试）探究并联电路的电流和电压规律实验小组想要探究一下并联电路电流的规律，首先设计出并联电路如图甲所示。
(1)请根据图甲电路图，连接好图乙实物电路（ ）
(2)连接好电路后，探究实验小组猜想∶并联电路 电流规律可能和串联电路一样，电流_____。
(3)小组成员进行实验，获得实验数据如下表∶
支路1的电流I1/A
支路2的电流I2/A
干路电流I/A
0.2
0.2
0.4
0.16
0.16
0.32
0.24
0.24
0.48
【答案】 (1).见解析(2).B(3).保护电路(4).接入了CD接线柱(5).A(6).灯泡两端电压(7).灯泡的电阻会受温度影响
【解析】
(1)[1]滑动变阻器向右移动时能使灯L变暗，说明滑动变阻器连入电路的电阻变大，所以滑动变阻器接AD两个接线柱。如图所示
由实物图画电路图
(2)[2][3]为了保护电路，开关闭合前，滑动变阻器的滑动片P应滑到阻值最大处，即B端。
(5)上述探究过程经历了∶提出问题一________一实验反驳一得出结论。
(6)通过进一步的探究，小组成员获得正确的并联电路电流的规律。探究完并联电路电流规律之后，组长又利用电压表连接如图戊所示电路，想要测量L1两端的电压。请你找到图中错误的连线用“”标注出来，并用笔重新画一根正确连接的导线。（ ）
分析表格数据，发现开始的猜想是错误的。大家得到新的结论∶并联电路各支路电流相等，且各支路电流之和等于干路电流。查看课本，发现这一结论也不正确。请你分析一下，探究小组得出错误结论的原因是∶________。
初三电学模拟试题2

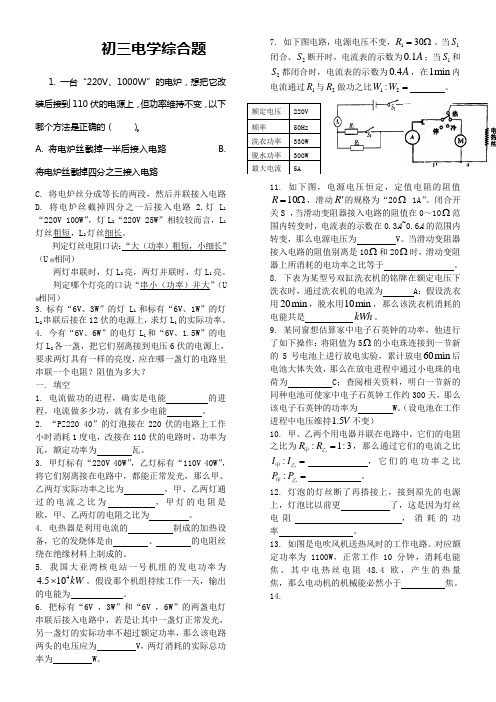

初三电学综合题1. 一台“220V、1000W”的电炉，想把它改装后接到110伏的电源上，但功率维持不变，以下哪个方法是正确的（）。
A. 将电炉丝截掉一半后接入电路B. 将电炉丝截掉四分之三接入电路C. 将电炉丝分成等长的两段，然后并联接入电路D. 将电炉丝截掉四分之一后接入电路 2.灯L1“220V 100W”，灯L2“220V 25W”相较较而言，L1灯丝粗短，L2灯丝细长。
判定灯丝电阻口诀：“大（功率）粗短，小细长”（U额相同）两灯串联时，灯L2亮，两灯并联时，灯L1亮。
判定哪个灯亮的口诀“串小（功率）并大”（U 额相同）3.标有“6V、3W”的灯L1和标有“6V、1W”的灯L2串联后接在12伏的电源上，求灯L1的实际功率。
4. 今有“6V、6W”的电灯L1和“6V、1.5W”的电灯L2各一盏，把它们别离接到电压6伏的电源上，要求两灯具有一样的亮度，应在哪一盏灯的电路里串联一个电阻？阻值为多大？一. 填空1. 电流做功的进程，确实是电能的进程，电流做多少功，就有多少电能。
2. “PZ220 40”的灯泡接在220伏的电路上工作小时消耗1度电，改接在110伏的电路时，功率为瓦，额定功率为瓦。
3. 甲灯标有“220V 40W”，乙灯标有“110V 40W”，将它们别离接在电路中，都能正常发光，那么甲、乙两灯实际功率之比为，甲、乙两灯通过的电流之比为，甲灯的电阻是欧，甲、乙两灯的电阻之比为。
4. 电热器是利用电流的制成的加热设备，它的发烧体是由、的电阻丝绕在绝缘材料上制成的。
5. 我国大亚湾核电站一号机组的发电功率为44.510kW⨯。
假设那个机组持续工作一天，输出的电能为。
6. 把标有“6V ，3W”和“6V ，6W”的两盏电灯串联后接入电路中，若是让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，那么该电路两头的电压应为 V，两灯消耗的实际总功率为 W。
7. 如下图电路，电源电压不变，130R=Ω。
【考点突破】教科版九年级物理上册第五章《欧姆定律》 期中期末素养提升专项训练(含答案)
1.（2024年四川乐山中考题）物理学习小组在“探究电流与电压的关系”时，设计了如图甲所示的电路。
其中电源电压为3V ，定值电阻R 1约为4Ω，电流表量程为0～0.6A ，电压表量程为0～3V.该小组同学完成了以下实验步骤：（1）正确连接好电路，闭合开关S 前，需将滑片P移动至 （选填“a ”或“b ”）端； （2）闭合开关S 后，发现无论怎样移动滑片P ，电流表、电压表均无示数。
在检查电源和导线均正常的前提下，你认为引起上述现象的原因可能是 ；（写出一种即可）（3）排除故障后，小组同学正常进行操作，在表格中记录多组电流表、电压表的示数。
当电压表示数为1.2V 时，电流表如图乙所示为 A ；（4）根据表格数据，在图丙中画出I -U 关系图像；U /V 0.3 0.6 0.9 1.2 1.5 I /A 0.08 0.15 0.23 0.38 考点1 探究电流与电压的关系（5）分析所绘制的图像得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成 ；（6）该小组同学认为还需更换不同阻值的定值电阻重复上述操作，你认为他们这么做的目的是 。
2.（2024年辽宁中考题）某小组猜想电流与电压和电阻有关，现要探究电流与电压的关系。
（1）为探究电流与电压的关系，实验中应控制 不变；（2）该小组连接的部分电路如图所示，请用笔画线代替导线将电路补充完整（导线不能交叉）；（3）正确连接电路后，闭合开关前，滑动变阻器的滑片应调到最 端；（4）试触时发现电压表和电流表的指针均不偏转。
为查找故障，闭合开关，保持导线ab 的a 端不动，将b 端依次接到A 、B 和C 接线柱，电压表的指针均偏转，电流表指针均不偏转。
若电路中只有一处故障，则发生的故障是 ；（5）排除故障后，闭合开关，通过移动 的位置改变电阻两端的电压，测量电阻两端的电压U 和对应的电流I ，记录的实验数据如下表所示。
分析表格中的数据，发现电压与其对应电流的比值 ，从而得出结论： 。
北师大版九年级上册 -电学部分-同步基础练习(二)(含答案)
九年级上册（北师大版）-电学部分-同步基础练习（二）一、单选题1.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A.“隔电电阻”大于“人体电阻”B.曲长管道应选用导电性能好、管壁较厚的铜管C.热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D.热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联2.两只小灯泡的电阻分别为R1和R2，且R1=2R2．当两灯串联后接在某电源上，其总功率为P1；当两灯并联后接在同一电源上，其总功率为P2．则P1：P2为（）A.4：3B.2：3C.4：9D.2：93.把两只灯泡串联后接到电源上，闭合开关，发现灯泡上L1比L2亮，则下列说法正确的是（）A.通过L1的电流大B.通过L2的电流大C.L1两端的电压大D.L2两端的电压大4.下列四个电路图中与右边实物图相对应的是（）A. B. C. D.5.将一个标有“220V 200W”的电风扇单独接在家庭电路中，正常工作1min后，电能表示数如图所示。
下列说法中正确的是（）A.这段时间内电风扇消耗了1123.4J的电能B.这段时间内电能表转盘共转了10转C.电能表应安装在家庭电路的总开关之后D.此时该电路不能再接入一台功率为2500W的空调6.电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是（）A.电冰箱消耗的电能会增加B.电冰箱不能正常工作C.电冰箱的使用寿命会缩短D.人接触电冰箱的外壳时有可能发生触电事故7.酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，酒精气体传感器的电阻跟酒精气体浓度的关系如图乙所示．如果测试到的酒精气体浓度越大，那么（）A.传感器的电阻越大B.通过传感器的电流越小C.电压表的示数越大D.传感器两端的电压越大8.如图所示电路中，灯泡L l和L2分别标有“ 3.8V0.2A ”和“ 3.8V0.3A ” 的字样，电源电压是3V。
初三物理电学热学测试卷
初三物理电学热学测试卷一、单项选择题（每小题2分，共24分）1、下列关于分子热运动的说法错误的是（）A.扩散现象说明一切物质的分子都在永不停息地做无规则运动B.吸盘能牢牢吸在玻璃上,说明分子间存在引力C. 一升水和一升酒精混合后，总体积小于两升，这现象表面分子间存在间隔D.0℃物质的分子仍在做无规则运动2、如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）甲 乙 丙 丁 A.图甲，瓶子内的空气推动塞子跳起时，空气的内能增大B.图乙，厚玻璃筒内的空气被压缩时，空气的内能增大C.图丙，试管内的水蒸气推动塞子冲出时，水蒸气的内能增大 口.图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大3、甲、乙两个轻质小球的作用情况如图所示，其中，甲球与带正电的物体相互排斥，则乙球不可 能的是（ ）带正电 C.带负电 D.带负电或不带电 4、如图所示，滑动变阻器在电学实验中起到重要的作用，除保护电路外，它还能改变电路中的电 流和电压，下列试验中，关于滑动变阻器的作用，下列说法正确的是（ ）A.在“测量未知定值电阻R x 的阻值”的实验中，其主要作用是为了多次测量，得出普遍规律B.在“测量小灯泡功率”的实验中，其主要作用是为了多次测量求平均值，减小误差C.在探究电流与电压关系的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律D.在 探究“电流与电阻关系”的实验中，其主要作用是保持R 两端的电压不变，便于多次测量，求平均 值，减小误差5、在如图甲所示的电路图中，开关S 闭合后，A 1的示数为1.2A, A 2的示数如图乙所示，下列判 断准确的是（）A.通过L 1的电流为1.2AB.通过L 1的电流为0.2AC.通过L 2的电流为0.2AD.通过L 2的电流为1.0A6、把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（ ）A.细导体的电阻小于粗导体的电阻B.通过细导体的电流大于通过粗导体的电流C.通过细导体的电流小于通过粗导体的电流D.细导体两端电压大于粗导体两端电压第3题A.不带电B.第4题7、小希同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象判断，下列说法中正确的是（）A.导体甲的电阻大于导体乙的电阻B.当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4AC.将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2AD.将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A8、小灯泡L1和L2分别标有“6V3W”、“9V9W”，将L1和L2分别采用如图5甲、乙所示的方式连接，闭合开关S后，匕和L2都能发光，不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. L1的电阻小于L2的电阻B.乙图中通过L1的电流小于通过L2的电流C.甲图中L1和L2两端的实际电压相等D.甲、乙两图中L1的实际功率均大于L2的实际功率9、电风扇、电烙铁和电动机上都标有“220V 160W”字样，它们都在额定电压下工作相同时间，它们产生的热量相比较（）A.电风扇最多B.电动机最多C.电烙铁最多D.一样多10、甲灯上标有“220V 40W”，乙灯上标有“36V 40W”字样，当它们各自在额定电压下工作时，以下说法中正确的是（）A.乙灯正常发光时的电阻大B.甲灯额定电压大较亮C.两盏灯电流做功一样快D.甲灯的额定电流大11、一台电动机正常工作时线圈两端的电压为380V,线圈的电阻为2Q,为通过线圈的电流为10A.这台电动机正常工作1s内消耗的电能为W,产生的热量为Q.则（）A.W=3800J、Q=200JB.W=3800J、Q=3800JC.W=7200J、Q=200JD.W=7200J、Q=3800J12、如图是一个自动测定油箱内油量的装置，滑动变阻器R的规格为“20Q1A”。
(word完整版)初三物理电学分类专题培优训练(2)
初三物理电学分类专题培优训练一、灯泡亮度、功率比较类1、一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（）A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小2、如图所示的四个电路中，电源电压相同，，电路消耗的总功率由大到小的顺序A. 甲、乙、丙、丁B. 丁、丙、乙、甲C. 丁、甲、乙、丙D. 丙、乙、甲、丁3、（2007年一模）．灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8V B．12V C．16V D．20V4、2006年北京市）现有四个小灯泡L1、L2、L3、L4，分别标有“12V 20W”、“12V 10W”、“6V 5W”、“6V10W”的字样，戴靖同学想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做法正确的是A．把L1和L4串联后接入电路中B．把L2和L4串联后接入电路中C．把L1和L3串联后接入电路中D．把L2和L3串联后接入电路中5．（07厦门市）将“12V 6W”的灯泡L1和“12V 4W”的灯泡L2串联后接在电压是12V的电路中，则：A．L1和L 2均正常发光B．L1比L 2亮C．L1比L 2暗D．L1和L 2一样亮6．两个分别标有“220V 60W”和“220V 25W”字样的灯泡，如将它们并联后接在220伏特的电路中，则( ) A．电阻大的灯泡较亮。
B．功率大的灯泡较亮。
C．功率小的灯泡较亮。
D．两个灯泡一样亮。
（大连）7.（海南省）郑嘉奇家有‘“P7220—100”和“PZ220—40”的电灯各一只，将它们并联在照明电路上，消耗的电功率分别为P1、P2；现将两只灯泡串联后再接入照明电路，此时它们消耗的电功率分别是P1′、P2′。
下列消耗的电功率由大至小顺序正确的是：（）A．P1＞P1′＞P2＞P2′B．P1＞P2＞P2′＞P1′C．P1＞P2＞P1′＞P2′D．P1′＞P2′＞P1＞P28.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是：（）A．甲灯的额定功率和实际功率都比乙灯大B．甲灯的额定功率大，实际功率小C．甲灯的额定功率和实际功率都比乙灯小D．甲灯的额定功率小，实际功率大9.杨凡玉同学家中接有两只灯泡L1和L2，L,1上标有“PZ220—40”，L2。
九年级物理中考强化训练 5(电学2)
九年级物理中考强化训练 5(电学2)2021年九年级物理强化训练(五)九年级（）班号姓名题次得分一二三一、单项选择题 (每小题 3分 ,共 30分 ) 1.下列四种电器中,利用电流热效应工作的是 ( )A. 洗衣机B. 电脑C.电风扇D. 电饭锅 2.小红同学家的电冰箱正常工作时电流大约是1A,则它正常工作10h所消耗的电能是( )A.2200JB.1.32×10JC.7.92×10JD.7.92×10J3.为帮助触电者脱离电源,下列物体中,不可借助的是( )A.晒衣服的钢管B.塑料扫把杆C.干燥的木质拖把杆D.玻璃纤维钓鱼竿 4.下列物体不能产生磁场的是( )A.地球B.指南针C. 木棒D.通电导体5.图(1)为一只“ 6Ⅴ 1.5W” 小灯泡的电流随电压变化的关系图像。
若把这样的三只灯泡串联起来,接在12Ⅴ的电源两端,则此时每只灯泡的电阻及实际功率为( )A. 24Ω 0.67WB. 20Ω 0.8WC. 24Ω0.96WD. 20Ω0.67W556电学二四五六总分密封线内不得答题6.如图(2)所示是某科技小组设计的一种温度自动控制报警装置电路图,关于它的说法正确的是( ) A.当温度低于90℃时,报警装置就会响铃,同时绿灯亮 B.当温度低于90℃时,报警装置就会响铃,同时红灯亮 C.当温度达到90℃时,报警装置就会响铃,同时红灯亮 D.当温度达到90℃时,报警装置就会响铃,同时绿灯7.当温度降到很低时,某些金属导体如铝在-271.76℃ 以下,铅在-265.95℃ 以下时,电阻就变成了零,这种现象称为超导现象。
假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作,当用电器通电时,假设这些导体的电阻都变为零,下列说法正确的是( ) A.白炽灯仍能发光且更省电 B.电饭锅仍能煮饭且效率更高 C.电动机仍能转动且效率更高 D. 电熨斗仍能熨烫衣服且更省电第 1 页共 7 页8.到银行存取款时,工作人员将银行卡在刷卡器上滑动是将机械运动转化为电流信号的过程,从而通过计算机实现交易。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级第一学期期中物理电学部分热身训练（二）
一、选择题
1.下列四个电路图中与右边实物图相对应的是【】
A. B C D
答案：C
2．下列电路正确的是【】
答案：C
3．如图6所示电路中，当开关S1、S2均闭合后，则【】
A．L1、L2都能发光B．L1、L2都不能发光
C．L l能发光，L2不能发光D．L l不能发光，L2能发光
答案：C
4．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们
【】
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时通过的电流一定相等
D．工作时两端的电压一定相等
答案：D
5. 在图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是【】
答案：D
6. 如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查找电路故障，他将导线并接在bc、cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是【】
A．e点断路B．R1断路
C．电流表短路D．R2断路
图
6
答案：B ．R 1 断路
7.小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。
只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。
下面四个电路中，能体现该装置工作原理的是【 】
答案：D 说明:图中的电阻是为了保护电路而设计的。
当四个门的开关均闭合时，指示灯被短路而熄灭。
8.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。
平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。
小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。
下列电路图中符合要求的是：【 】
答案：A
9．如图4所示，在探究并联电路中的电流关系时，小明同学用电流表测出A ．B ．C 三处的电流分别为I A ＝0.5A ，I B ＝0.3A ，I C ＝0.2A ，在表格中记录数据后，下一步首先应该做的是：【 】 A ．整理器材，结束实验
B ．换用不同规格的小灯泡，再测出几组电流值
C ．分析数据，得出结论
D ．换用电流表的另一量程，再测出一组电流值
答案：B
10．如图，L 是灯泡，且两灯均正常发光，图中“○” 处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是 【 】 A ．a 为电流表，b 为电压表，c 为电流表 B ．a 为电压表，b 为电压表，c 为电流表 C ．a 为电流表，b 为电流表，c 为电压表 D ．a 为电流表，b 为电流表，c 为电流表
B
C
D
答案：B 二、填空题
11. 各种形式的能在一定的条件下可以相互转化，图8中已给出了两个实例，请你补充其余两个。
答案： 发电机 热机（答“汽油机、柴油机或内燃机”等均可）
12. 指出图10中所列工具分别属于那种简单机械，剪刀 ；扳手 ；钻头 。
答案： 杠杆 轮轴（答“连续转动的杠杆”也可） 斜面 13.图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝。
将插头插入插座，若只闭合开关S l ，电吹风吹出的是____风；若将开关S l 、S 2都闭合，电吹风吹出的是____风。
（填“热”或“冷”） 答案：冷 热
14．如图所示电路中，当_____闭合时，
L 1、L 2 并联；当_____闭合时，电路会发生短路，损坏电源。
答案： S 1 S 3 S 2 S 3 三、作图、识图题
15.如图10所示，电压表表盘上的指针示数是 V ； 答案：5
16. 一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从N 端抬起，请你在图16中标出支点O 的位置，并画出所用最小动力F 的示意图和动力臂L （板的厚度不计）。
答案：标出支点O 的位置 给1分，画出F 的示意图给1分，画出力臂L 给2分
图
16
17．请在图中用笔画线代替导线，按要求连接电路。
要求： ⑴开关同时控制两盏电灯； ⑵电灯L 1、L 2并联；
⑶电流表测通过两灯的总电流； ⑷所画导线不能交叉。
答案：
18. 根据图13所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。
答案如图（一处错，不给分）：
图
13
19.按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
把电流表分别接入到电路中的A 、B 、C 处，测出它们的电流，填入下表：
⑴通过对上面数据的分析,可以得出是: ； ⑵测量三次的目的是： ，在实验中我们可以采用 的方法改变电流的大小从而进行三次实验； ⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： 。
答案：（1）并联电路干路中的电流等于各支路电流之和
（2）使结论更具有普遍性、可靠性 更换不同规格的小灯泡等（只要答案合理均给分） （3）使用三个电流表同时接入到电路中的A 、B 、C 处，测出它们的电流 20.瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究. 【猜想与假设】串联电路总电压等于各用电器两端的电压之和 【设计与进行实验】
⑴按图所示的电路图连接电路；
⑵闭合开关，用电压表测出L 1两端的电压；
⑶在测L 2两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B 接点不动, 只断开A 接点,并改接到C 接点上； ⑷测出AC 间的电压. 【交流与评估】
⑴在拆接电路时,开关必须_________；
⑵瑞瑞同学用上面的方法能否测出L 2两端的电压?为什么? ___________________________. ⑶方法改进后，所测出AB 、BC 、AC 间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）.
⑷这个实验在设计方案上还存在的不足之处是：___________________________. 答案： (1) 断开 ⑵ 不能,因为电压表的正负接线柱接反了 ⑶ 不等于 ⑷ 以一次实验得出物理规律.
五、计算题
21．图20为用道钉撬来撬铁路枕木上道钉的图片，若阻力F 2为1500N ，根据图片估算此道钉撬所用最小动力F 1的大小。
答案：
解：用刻度尺由图片测得L 1=3.0cm L 2=0.9cm -----------------------------(1分)
（注：测得L 1：3.0cm --3.1cm 、L 2：0.85cm--0.9cm 均给分）
（注：测得L 1为3.0cm 到3.1cm 之间、L 2为0.85cm 到0.9cm 之间，计算正确的均给分）
※附加题
22．如图22所示，重物A 是体积为10dm 3，密度为7.9 ×103 kg/m 3的实心金属块，将它完全浸没在水中，始终未提出水面。
若不计摩擦和动滑轮重，要保持平衡，求：
（1）作用于绳端的拉力F 是多少？
（2）若缓慢将重物A 提升2m ，拉力做的功是多少？
（3）若实际所用拉力为400N ，此时该滑轮的效率是多少？ （g=10N ／kg ）
答案：（列综合算式求出第一问给3分，求出第二问给2分，求出第三问给2分。
）
图。
