数字电位器

数字电位器

数字电位器1. 简介数字电位器,也称为数字可变电阻器,是一种电子元件,可通过输入数字信号来控制电阻值的大小。

它是传统电位器的数字化版本,通过数字输入控制器(比如:微处理器、FPGA等)来调节电阻的数值。

数字电位器广泛应用于模拟电路、数字电路和通信系统等领域。

数字电位器的基本原理是通过调节开关阵列的开关通断情况来改变电阻的数值。

开关阵列通常由多个独立的开关组成,通过一个二进制编码的数字信号来选择需要通断的开关,从而改变电位器的电阻值。

2. 结构和工作原理数字电位器通常由以下几个主要部分组成:2.1 电阻元件电阻元件是数字电位器的核心部分,它决定了电位器的电阻范围和分辨率。

常见的电阻元件包括电阻网络、可调电阻等。

2.2 开关阵列开关阵列是用来控制电阻值的关键部分,它通常由多个开关组成。

每个开关可以独立地控制一个电阻单元的通断情况。

开关阵列的结构和排列方式会影响数字电位器的性能和特性。

2.3 数字编码器数字编码器用于将输入的数字信号转换为对应的开关控制信号。

常见的数字编码方式有二进制编码、格雷码等。

数字电位器的工作原理如下: 1. 输入数字信号经过数字编码器产生对应的开关控制信号。

2. 开关控制信号驱动开关阵列中的开关进行通断操作。

3. 根据开关阵列的通断情况,电阻元件的电阻值发生相应的改变。

4. 输出电路读取电位器的电阻值并进行相应的处理。

3. 应用数字电位器在电子工程领域有着广泛的应用,包括但不限于以下几个方面:3.1 模拟电路中的电压和电流调节数字电位器可以通过改变其电阻值来调节模拟电路中的电压和电流大小。

通过精确控制数字输入信号,可以实现对电路参数的精确调节。

3.2 数字电路中的电压参考数字电路中常需要精确的电压参考值,数字电位器可以用作电压参考源。

通过调节电位器的电阻值,可以实现对电路中的电压参考值的调节和校准。

3.3 通信系统中的增益和衰减控制数字电位器可以用于调节通信系统中的信号增益和衰减。

数字电位器的原理与应用

数字电位器的原理与应用

数字电位器的原理与应用1. 什么是数字电位器数字电位器(Digital Potentiometer)是一种可编程的电阻器,它可以模拟传统的机械电位器,但具有更高的精度和可编程功能。

数字电位器提供了一种数字控制方式来改变电阻值,使得电路调节更加灵活和精确。

2. 数字电位器的原理数字电位器的原理基于模拟信号转换为数字信号的思想。

简单来说,数字电位器由电压调节器、控制逻辑和电阻网络组成。

2.1 电压调节器电压调节器是数字电位器的关键组成部分,它可以将输入的电压信号转换为有效的控制信号。

电压调节器可以将输入电压分成多个离散的电平,并通过控制逻辑来选择输出。

这种方式可以实现电阻值的精确调节。

2.2 控制逻辑控制逻辑是数字电位器中的控制中心,它接收外部的数字控制信号,并将其转换为电阻值的变化。

控制逻辑通常由微控制器或FPGA实现,可以根据需要编程,实现各种功能和算法。

2.3 电阻网络电阻网络是数字电位器的核心组成部分,它由一系列离散的电阻单元组成。

电阻网络可以通过调整电阻单元的开关状态来改变总的电阻值。

通过控制逻辑的指令,电阻网络可以实现电阻值的调节。

3. 数字电位器的应用数字电位器由于其可编程性和精确性,在各种领域得到了广泛的应用。

以下是几个常见的应用领域:3.1 模拟信号调节数字电位器可以用于模拟电路中的信号调节,如音频放大器、滤波器等。

通过调整数字电位器的电阻值,可以实现对信号的增益、频率响应等参数的调节,从而实现音频信号的精确控制。

3.2 数字控制电路数字电位器可以用于数字控制电路中,如数字电源、自动控制系统等。

通过数字电位器的电阻值调节,可以精确控制电路的参数,实现高精度的数字控制。

3.3 数字电位器阻值校准数字电位器可用于阻值的校准和测试。

在一些测量系统中,数字电位器可以用来调节信号源的输出,以完成对测量设备的校准。

数字电位器的可编程性保证了校准过程的精确性和稳定性。

3.4 数据传输数字电位器也可用于数据传输中,如数字通信、存储器等。

数字电位器的可变电压电源设计

数字电位器的可变电压电源设计

I数字电位器的可变电压电源设计随着电子技术的不断发展,电子产品种类越来越齐全,电子设备的应用也越来越广泛,并且时刻与人们生活息息相关,任何电子设备都离不开可靠的稳定的电源,这些设备对电源的要求也越来越高,电子设备的小型化和低成本化是电源以轻、薄、小和高效率为发展方向的动力。

本文介绍了一种利用晶体管组成的滞留稳压电源,这种电源能够给电子设备提供稳定的电源,通过数字电位器调节使输出电压在3-15V,且在输出电压为15V时输出电流为500mA,由于串联型直流稳压电源可以输出大的电流和高的电压,又采用负反馈电路,能够克服由于负载变动而产生输出电压的变化,从而能够经常保持一定值的输出电压。

测试结果表明,所设计的可变电压电源在输出端可以输出3-9V的电压,并且是稳定的,各点的参数也符合要求,能够为电子设备提供稳定可靠的直流电压。

目录1 引言 (1)1.1 选题的目的及意义 (1)1.2 研究背景 (1)1.3 可变电压电源研究的现状 (1)2 数字电位器的特点及其工作原理 (3)2.1 数字电位器 (3)2.2数字电位器的特点 (4)2.3 数字电位器的工作原理 (5)3 数字电位器的应用技术及直流电压 (7)3.1 减小额定阻值误差和温度系数的影响 (7)3.2 通频带的选择 (8)3.3 大电流线性分压器 (8)3.4 输出正、负电压的分压器 (9)3.5控制信号波形畸变 (9)4 数字电位器可变电源电压设计 (10)4.1稳压电源的组成 (10)4.2电源的结构 (10)4.2.1选择输出晶体管 (11)4.2.2 误差放大器的设计 (11)4.2.3稳压工作用的电容器 (12)4.3电容滤波电路 (13)4.4测试方法 (13)结束语 (15)附录 (18)1 引言1.1 选题的目的及意义在这二十一世纪信息高速发展的时代,基于市场对设备集成化,微型化的要求,越来越需要用数字电位器代替机械电位器,以提高系统的可靠性和可控性。

理解和应用数字电位器

理解和应用数字电位器

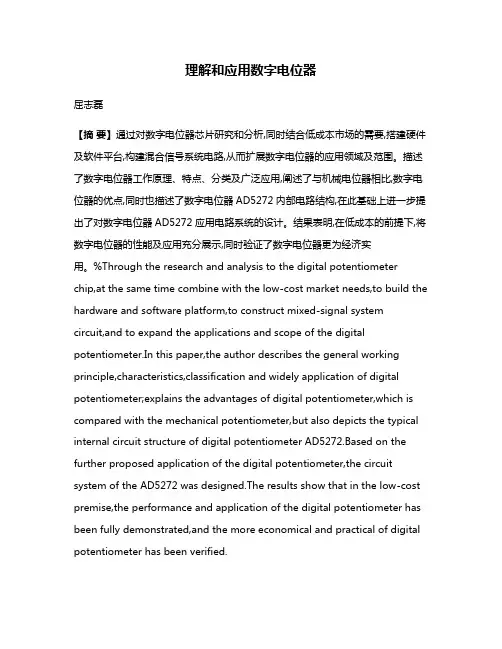

理解和应用数字电位器屈志磊【摘要】通过对数字电位器芯片研究和分析,同时结合低成本市场的需要,搭建硬件及软件平台,构建混合信号系统电路,从而扩展数字电位器的应用领域及范围。

描述了数字电位器工作原理、特点、分类及广泛应用,阐述了与机械电位器相比,数字电位器的优点,同时也描述了数字电位器AD5272内部电路结构,在此基础上进一步提出了对数字电位器AD5272应用电路系统的设计。

结果表明,在低成本的前提下,将数字电位器的性能及应用充分展示,同时验证了数字电位器更为经济实用。

%Through the research and analysis to the digital potentiometer chip,at the same time combine with the low-cost market needs,to build the hardware and software platform,to construct mixed-signal system circuit,and to expand the applications and scope of the digital potentiometer.In this paper,the author describes the general working principle,characteristics,classification and widely application of digital potentiometer;explains the advantages of digital potentiometer,which is compared with the mechanical potentiometer,but also depicts the typical internal circuit structure of digital potentiometer AD5272.Based on the further proposed application of the digital potentiometer,the circuit system of the AD5272 was designed.The results show that in the low-cost premise,the performance and application of the digital potentiometer has been fully demonstrated,and the more economical and practical of digital potentiometer has been verified.【期刊名称】《电子设计工程》【年(卷),期】2012(020)007【总页数】4页(P181-183,186)【关键词】数字电位器;机械电位器;单片机;AD5272【作者】屈志磊【作者单位】天津大学电子信息工程学院,天津300072【正文语种】中文【中图分类】TN609数字电位器是采用CMOS工艺制成的数模混合信号处理集成电路,也称数控可编程电阻器。

SPI接口存储芯片测试系统的设计与实现

SPI接口存储芯片测试系统的设计与实现

SPI接口存储芯片测试系统的设计与实现摘要:近年来,社会进步迅速,随着网络技术和嵌入式技术的迅猛发展,嵌入式系统已成为继PC 和Internet 之后,IT 界新的技术热点。

利用嵌入式技术实现远程监控和视频数据传输已经得到了广泛的应用,为了实现这些应用,数据传输是很重要的环节。

为了减轻数字逻辑电路数据处理的压力和便于数据交换,会用到很多起承上启下枢纽作用的芯片,而与这些芯片进行连接的接口技术大多是采用SPI 接口技术。

在很多高档单片机中,高效率高速的SPI 串行接口技术作为一种标准配置,已经应用于数据交换和扩展外设。

在嵌入式数据传输中,对于波特率、数据格式等有着严格限制的工业控制中,通用串口不再适用,必须对串口进行重新开发。

关键词:SPI接口存储芯片测试系统;设计;实现引言数字电位器亦称数控可编程电阻器,是一种代替传统机械电位器(模拟电位器)的新型CMOS 数字、模拟混合信号处理的集成电路。

数字电位器也可作为普通电阻使用,但现在更多的作为数字可调电位器使用。

数字电位器采用数控方式调节电阻值,具有使用灵活、调节精度高、无触点、低噪音等显著优点。

数字电位器有数字输入控制,产生一个模拟量的输出,依据数字电位器的不同,抽头电流最大值可以从几百微安到几个毫安。

1数字电位器的特性参数数字电位器的电参数分为两类,直流参数和交流参数。

直流参数主要包括理论电阻值、变阻器差分非线性偏差、变阻器积分线性度、电刷阻抗、电位器非线性误差、电位器积分非线性偏差、满幅偏差、零阻值偏差、高输入电平、低输入电平、电源静态电流、电源工作电流、电源灵敏度等。

交流参数包括建立时间、最高工作速率、时钟信号的高持续时间、时钟信号的低持续时间、控制脚下降沿到时钟信号第一个上升沿的时间等重要指标,这些都是考核数字电位器性能的关键参数。

数字电位器一般有两种工作模式:电位器模式和模拟电阻器模式。

模拟电阻器模式时,电位器就类似于一个普通的两端电阻,利用电刷端的滑动实现不同的电阻值。

数字电位器是啥

数字电位器是啥

数字电位器是啥数字电位器是啥数字电位器(DigitalPotenTIometer)亦称数控可编程电阻器,是一种替代传统机械电位器(仿照电位器)的新式CMOS数字、仿照混合信号处理的集成电路。

数字电位器由数字输入操控,发作一个仿照量的输出。

根据数字电位器的纷歧样,抽头电流最大值能够从几百微安到几个毫安。

数字电位器选用数控办法调度电阻值的,具有运用活络、调度精度高、无触点、低噪声、不易污损、抗振荡、抗烦扰、体积小、寿数长等显着利益,可在很多范畴替代机械电位器。

数字电位器WDH22也称为非触摸式电位器,是一种用数字传感器查看转轴的视点改动,并将这个视点改动用多种信号类型反响输出的器材。

数字电位器WDH22与机械式电位器FCP22E比照,具有可程控改动有用电气视点及输出计划、耐哆嗦、噪声小、寿数长等利益,因而,已在主动查看与操控、智能仪器外表、船只设备、风力发电等很多首办法域得到成功运用。

数字电位器撤消了电阻基片和电刷,是一个半导体集成电路。

其利益为:调度精度高;没有噪声,有极长的作业寿数;无机械磨损;用于主动操控系统能够完毕对视点方位的精确丈量,也能够运用输出反响信号与视点改动成线性份额的特性,经过驱动转轴完毕输出调度功用。

数字电位器通常由视点传感器电路、数据处理电路、信号改换电路构成。

视点传感器电路是数字电位器的首要构成有些,它将视点改动量搜集改换成随视点改动的仿照信号。

数据处理电路是一种分外的模/数改换电路,改换后的数字量代表0~360deg;的视点值。

信号改换电路根据需求将视点值改换成仿照量(电压/电流)信号或串行数字信号输出。

数字电位器通常带有总线接口,可经过单片机或逻辑电路进行编程。

它适宜构成各种可编程仿照器材,如可编程增益拓宽器、可编程滤波器、可编程线性稳压电源及腔调/音量操控电路,真实完毕了把仿照器材放到总线上(即单片机经过总线操控系统的仿照功用块)这一全新计划理念。

因为数字电位器可替代机械式电位器,所以二者在原理上有相似的本地。

(整理)按钮控制数控电位器X9511及其应用

1.功能
X9511系列包括X9511Z(最大电阻为1k)和X9511W(最大电阻为10k)两种,其内部包含有控制电路、5位二进制可逆计数器、32选1译码器、5位E2PROM存贮器以及电阻阵列,功能方框图如图1所示。电阻阵列包含31个电阻单元,在每个单元的两个端点都有可以被滑动单元访问的抽头点。对滑动单元抽头点位置的访问由PU、PD两个输入端所输入的数据经5位加/减计数器计数、32选1译码器译码后控制单接点的电子开关来实现。在滑动端改变抽头位置时工作在"先接通后断开"的方式。X9511的分辨率等于最大的电阻值被31除。例如X9511W的每个抽头间的阻值为10k/31=323。
由于U3和U4的数字输入端连在一起,并且滑动端位置相同,所以输出电阻将随着Vi改变,但这种情况下,即使Vi保持恒定,输出电阻也会在两个相邻状态之间连续转换,例如,如果电位器的端到端电阻为10kΩ,当滑动端电阻设置在5kΩ时,输出电阻将随时钟在5kΩ和5.3125kΩ之间转换,图6中,ASE引脚通过电阻R接+ 5V电源,平时为高电平,当按键k按下并释放以完成一次手动的滑动端位置存储后,电路会将当前的滑动端位置存储到E2PROM中以作为滑动端下一次上电时的初始位置。
在图2和图3中,ASE引脚将通过电阻R接到VCC电源,平时为高电平,当按键K3按下并释放后,电路将完成一次手动的滑动端位置存储,从而将当前的滑动端位置存储到E2PROM中以作为滑动端下一次上电时的初始位置。
数字电位器的级联扩展
◇数字电位器的串联级联
图4所示是将电位器W1、W2进行串联的连接电路,其中图4(a)是将W1滑动端与其一端短接,而将W2的滑动端作为输出,设W1滑动端将其分成的两部分分别为R1、R2、W2的滑动端将W2分为R3、R4两个部分,那么,若输入电压信号Ui,输出为Uo,则有:

国产 数字 电位器 芯片

国产数字电位器芯片国产数字电位器芯片是一种用于调节电阻值的电子元件,具有数字控制和调节的功能。

它可以广泛应用于各种电子设备和系统中,如音频设备、通信设备、电源管理系统等。

本文将介绍国产数字电位器芯片的原理、特点以及应用领域。

一、国产数字电位器芯片的原理国产数字电位器芯片采用了先进的数字控制技术,通过数字输入信号控制电阻值的变化。

其内部结构由电阻网络和数字控制逻辑电路组成。

电阻网络由多个电阻单元串联或并联而成,通过控制逻辑电路对电阻单元的开关状态进行控制,从而实现电阻值的调节。

数字控制逻辑电路接收来自外部的数字输入信号,将其转换为控制信号,然后控制电阻单元的开关状态。

开关状态的改变会导致电阻值的变化,从而实现对电阻值的精确控制。

国产数字电位器芯片通常采用二进制编码方式进行控制,可以实现较高的分辨率和精度。

二、国产数字电位器芯片的特点1. 精确控制:国产数字电位器芯片具有较高的分辨率和精度,可以实现对电阻值的精确控制。

通过数字输入信号,可以实现微小电阻值的调节,满足不同应用的需求。

2. 可编程性:国产数字电位器芯片具有可编程性,可以通过编程或配置寄存器实现不同的电阻值和控制方式。

这使得它在不同的应用场景中具有更大的灵活性和适应性。

3. 低功耗:国产数字电位器芯片采用先进的低功耗技术,具有较低的功耗。

这使得它适用于一些对功耗要求较高的应用场景,如便携式设备和电池供电系统。

4. 高可靠性:国产数字电位器芯片具有良好的可靠性和稳定性,能够在各种环境条件下正常工作。

其内部采用了可靠的材料和工艺,经过严格的生产测试和质量控制,保证了产品的性能和可靠性。

三、国产数字电位器芯片的应用领域1. 音频设备:国产数字电位器芯片可以用于音频设备中的音量控制和音调调节。

通过数字控制,可以实现音频信号的精确调节,提高音频系统的性能和音质。

2. 通信设备:国产数字电位器芯片可以用于通信设备中的增益控制和衰减控制。

通过数字控制,可以实现信号的精确调节,提高通信系统的灵敏度和抗干扰能力。

数控电位器 X9313 及其应用


出端 。电阻阵列是由 32 个等值的电阻和与之 配合工作的电子开关组成 。根据控制端的电 平 , 计数器的内容还可以贮存到非挥发存贮器 中以个顶脚引线接为 V H 和 VL ,
图 2 X9313 功能方框图
© 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.
位器有一个最小电阻 (电子开关的导通电
阻) ,另外还有一些其它参数 。其极限参数归
纳如下 :
工作温度 : - 65 ℃~ + 135 ℃
贮存温度 : - 65 ℃~ + 150 ℃
CS 、IN C 、U / D 和 VCC 的电压 (相对于 VSS ) : - 1V~ + 7V
V H 和 VL 上的电压 (相对于 VSS ) : 8V~ + 8V
况参见表 1 。X9313 采用 8 脚封装 , 有 D IP ,
SO IC 、TSSO P 三种形式 ,管脚排列如图 1 所
示。
X9313 的内部框图如图 2 所示 。它由输
入部分 、非挥发存贮器和电阻阵列 3 大部分
组成 。输入部分的工作就象一个升降计数
器 ,升/ 降计数器的输出经过译码去控制接通
由 U/ D 输入端选择的关于滑动方向的相对位置 ,而并不是端点上的电压 。
4 VSS 地 。
5
VW 滑动端 。VW 是一个滑动端 ,相当于机械电位器的可移动端 。滑动端在电阻阵列中的位置 由控制输入端决定 。滑动端的串联电阻值典型是 40Ω。
7 CS 片选输入端 。当CS端输入为低时器件被选中 。当CS变为高 ,且 INC输入端也为高时 ,当前 计数器的值被贮存在非易失性存贮器中 。在贮存操作完成后 ,X9313 将处于低功耗的等待 模式 ,直到器件再次被选中 。

可控电阻 芯片

可控电阻芯片
可控电阻芯片是一种集成电路芯片,用于控制电阻值的变化。

它通常由一个电阻网络和一个控制电路组成。

电阻网络可以是由多个电阻元件串联或并联而成,通过控制电路对电阻元件进行调节,从而改变整体电阻的阻值。

可控电阻芯片广泛应用于电子设备中,用于实现精确的电阻调节和电阻分压功能。

它可以被用于模拟电路的增益调节、滤波器的频率调节、电机的速度控制等各种应用场景。

常见的可控电阻芯片有数字电位器(Digital Potentiometers)和模拟可调电阻(Analog Adjustable Resistors)。

数字电位器采用数字信号控制,通过I2C、SPI等接口进行控制,可以实现非常精确的电阻调节。

模拟可调电阻采用模拟信号控制,通过外部电压或电流进行调节,一般具有较高的功率承受能力。

可控电阻芯片在电子系统中具有重要的作用,能够提高系统的可调性和稳定性,同时也方便了设计师对电路的调试和优化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数字电位器采用数控方式调节电阻值的,具有使用灵活、调节精度高、无触点、低噪声、不易污损、抗振动、抗干扰、体积小、寿命长等显著优点,可在许多领域取代机械电位器。

数字关键词:数字电位器数字电位器采用数控方式调节电阻值的,具有使用灵活、调节精度高、无触点、低噪声、不易污损、抗振动、抗干扰、体积小、寿命长等显著优点,可在许多领域取代机械电位器。

数字电位器一般带有总线接口,可通过单片机或逻辑电路进行编程。

它适合构成各种可编程模拟器件,如可编程增益放大器、可编程滤波器、可编程线性稳压电源及音调/音量控制电路,真正实现了“把模拟器件放到总线上”(即单片机通过总线控制系统的模拟功能块)这一全新设计理念。

1 基本工作原理由于数字电位器可代替机械式电位器,所以二者在原理上有相似之处。

数字电位器属于集成化的三端可变电阻器件其等效电路,如图l所示。

当数字电位器用作分压器时,其高端、低端、滑动端分别用VH、VL、VW表示;而用作可调电阻器时,分别用RH、RL和RW表示。

图2所示为数字电位器的内部简化电路,将n个阻值相同的电阻串联,每只电阻的两端经过一个由MOS管构成的模拟开关相连,作为数字电位器的抽头。

这种模拟开关等效于单刀单掷开关,且在数字信号的控制下每次只能有一个模拟开关闭合,从而将串联电阻的每一个节点连接到滑动端。

数字电位器的数字控制部分包括加减计数器、译码电路、保存与恢复控制电路和不挥发存储器等4个数字电路模块。

利用串入、并出的加/减计数器在输入脉冲和控制信号的控制下可实现加/减计数,计数器把累计的数据直接提供给译码电路控制开关阵列,同时也将数据传送给内部存储器保存。

当外部计数脉冲信号停止或片选信号无效后,译码电路的输出端只有一个有效,于是只选择一个MOS管导通。

数字控制部分的存储器是一种掉电不挥发存储器,当电路掉电后再次上电时,数字电位器中仍保存着原有的控制数据,其中间抽头到两端点之间的电阻值仍是上一次的调整结果。

因此,数字电位器与机械式电位器的使用效果基本相同。

但是由于开关的工作采用“先连接后断开”的方式,所以在输入计数有效期间,数字电位器的电阻值与期望值可能会有一定的差别,只有在调整结束后才能达到期望值。

从图2可以看出,数字电位器与机械式电位器有2个重要区别:1)调整过程中,数字电位器的电阻值不是连续变化的,而是在调整结束后才具有所希望的输出。

这是因为数字电位器采用MOS管作为开关电路,并且采用“先开后关”的控制方法:2)数字电位器无法实现电阻的连续调整,而只能按数字电位器中电阻网络上的最小电阻值进行调整。

2 数字电位器的典型应用数字电位器的应用广泛,而且按照不同的分类标准也有很多种类,但是基本原理是相似的,这里以三线加/减式接口的数字电位器X9313为例,介绍数字电位器的应用。

2.1 内部结构及工作原理X9313为工业级的32抽头数控电位器,最大阻值为10 kΩ,采用8引脚,有DIP、OIC、FSSOP 3种封装。

X9313的内部功能框图,如图3所示。

它由输入部分、5位E2PROM、存储和调用电路、32选l译码器、由MOS场效应管构成的32路模拟开关、电阻阵列6部分组成。

其中输入部分是5位加/减计数器经过三线加/减式接口()与单片机相连,其工作像一个升/降计数器,输出经译码,控制接通某个电子开关,这样就把电阻阵列上的一个点连接到滑动输出端。

电阻阵列由32个等值的电阻和与之相配套的电子开关组成。

根据控制端的电平,计数器的内容还可以储存到非易失存储器中以便后续使用。

2个顶脚引线分别接VH和VL,中间抽头为VW。

为3个控制端,其中,为片选端,为低电平时,X9313被选中。

此时才能接收的信号。

在下降沿使计数器增或减1。

如果,滑动端向VH方向滑动,VW与VH之间的电阻减小一个阶值。

反之,如果,滑动端向VL方向滑动。

计数器输出译码后,经过32选1,使滑动端的位置沿电阻阵列移动。

当计数器达到某个极端(00000或11111)时,不会循环回复,从00000自动变成1111l,或从11111变成00000,也就是说当为高电平而也为高电平时,计数器的值存储到非易失存储器中,系统上电时,器件自动将非易失性存储器中的值送到计数器,作为计数器的输出。

1用数字电位器替代机械式电位器数字电位器的写次数很容易达到50煟埃埃按危而机械式电位器的调节次数一般只有几千次,甚至几百次。

目前市场上提供的数字电位器的分辨率在32级(5位)到256级(8位)甚至更高。

对于像LCD显示器对比度调节或其它动态范围要求不高的应用,设计时可以选用低分辨率、低成本的数字电位器。

而高分辨率的数字电位器则被广泛用于动态范围高达90dB的音频和Hi-Fi设备中。

数字电位器具有易失和非易失两种类型,非易失数字电位器与机械式电位器很相似,它们无论上电与否都可以保持电阻值设置,特别是MAX5427/MAX5428/MAX5429数字电位器,更具有独特的编程特性,每个器件带有一个一次性编程(OTP)存储器,能够在上电复位(POR)时将抽头位置设置在用户定义的数值,且抽头位置保持可调,但在上电时总是返回到所设置的位置。

另外,利用OTP功能也可以关闭接口操作,使抽头位置始终保持在所希望的地方。

这样,器件就像一个阻值固定的分压器,而不是电位器。

大多数数字电位器可以通过传统的I2C或SPI接口进行编程,有些器件则采用上/下脉冲计数调节方式。

采用数字电位器有很多优势,首先,这些电位器对灰尘、污垢和潮湿的环境不敏感,而这些因素对于机械式电位器来说则是致命的。

数字电位器几乎能够在任何电子系统中替代老式的机械电位器,而不仅仅是在音频产品,图1列出了数字电位器的几种典型应用。

2数字电位器在音频设备中的应用与机械式电位器相比,数字电位器的另一优势是可以直接安装在电路板的信号通道上,而不需要复杂、昂贵的机械与电控的整合方案。

数字电位器可提高电子噪声抑制能力,不存在机械电位器连线拾取的干扰信号。

传统的数字电位器只是简单地直接取代机械式电位器,它们具有相同的使用方法,因而无需做过多的说明。

然而,对于特殊用途的器件,(如低成本立体声音量控制),使用时可能会出现一些特殊问题。

数字电位器可以提供对数和线性变化函数,对数变化的数字电位器常用于Hi-Fi音频设备中的音量调节,可为具有非线性响应特性的人耳建立一个线性变化的音量控制。

目前,高度集成的数字电位器可以在单芯片内提供六个独立的电位器,并支持多声道音频设备,如立体声、环绕杜比系统等。

对于音频设备,需要注意每一级抽头位置的瞬变过程,如果抽头位置没有精确地切换到0V,音频信号会带有噼啪声和砰然声。

幸运的是,新一代数字电位器包含的过零检测功能(如DS1802)可确保在检测到过零(0V)或50ms延迟时改变抽头位置,从而可降低抽头位置瞬变时的音频噪声。

新一代的DS1802音频电位器包含了两个数控电位器,对数抽头,每级变化1dB。

最大衰减量为63dB。

此外,它还带有静音功能,可将信号衰减90dB。

DS1802有四个按键输入,可用于音量/平衡控制。

合理利用其过零检测器,能够实现音量的无缝调节,以得到纯净的音频信号。

图2提供了一个前置放大器方案,可通过按键控制两个立体声声道。

用DS1802构成音量控制电路时,需要将交流信号偏置在直流电源范围内,否则,DS1802会将低于GND、高于VCC的音频信号钳位掉,DS1802可以采用3V或5V电源。

由于音频信号通常是对称的,所以,最好将直流偏置设置在VCC/2,以获得最大的音频信号摆幅。

图2(a)是一个惠斯通桥电路,可用来将输入信号偏置在VCC/2。

该电路允许交流信号通过位于中间位置的电阻(电位器),来对电阻两端进行相同的直流偏置。

这一点对于数字电位器非常关键,因为过零检测器是在电位器两端电压为零时切换电位器的位置,因而,可以消除由于数字电位器的非连续切换所造成的噼啪声和砰然声。

图2(b)是在图(a)基础上构建的电路,该电路的输入阻抗为13.7kΩ,桥电路和输入电容造成的信号衰减为1.2dB(20Hz)。

此外,还需要在靠近DS1802和MAX4167的VCC引脚加旁路电容。

3 基于电位器的电压电阻转换电路在工业控制和偏置调节电路中,有时需要将电压信号转换成电阻,这一过程在具体实施时有一定的难度。

图3利用两路数字电位器提供了一个简单的转换方案。

图中,数字电位器U1和运算放大器U3构成数字采样保持电路,U1通过调节其内部分压比保证VWIPER对VIN的跟踪,这样,滑动端电阻将与VIN成正比。

由于U1、U2的数字输入是连接在一起的,U2的滑动端位置与U1相同,对应端的电阻也相同。

这样便可得到与VIN成正比的电阻,从而实现电压至电阻的转换。

由于U1、U2是完全相同的数字电位器,其数字输入连接在一起,因此,它们的滑动端位置也相同。

LOCK置为低电平,输出电阻将随着VIN而改变;而LOCK置为高电平则将保持阻值不变。

也可以将LOCK始终接地,在这种情况下,即使VIN保持恒定,输出电阻也会在两个相邻状态之间连续翻转。

假如电位器端电阻为10kΩ,抽头数为32,那么,当滑动输出端电阻设置在5kΩ时,输出电阻将随时钟在5kΩ和5.3125kΩ之间跳变。

需要时,可以在滑动输出端接一个电容来滤除跳变效应。

该电路所允许的时钟频率范围为100Hz~10kHz。

而输出电阻并非实时跟随VIN的变化,但经过若干个时钟周期后可以达到其终值。

时钟数取决于滑动端的初始位置和输入电压,最大值为32(电位器抽头数)。

如果需要更高的分辨率,可以用6位或8位数字电位器替代本电路中的5位芯片。

注意,MAX5160上电时将滑动端设置在中心位置,因而,可使两路数字电位器同步工作,并保持相同的电阻。

选择数字电位器时,通常需要知道电位器的上电初始状态。

4结论数字电位器与机械式电位器相比,除可靠性外,还占用空间较小。

另外,由于减小了寄生参数,因而具有较强的抗干扰能力。

数字电位器几乎可以在所有应用中替代机械式电位器,以减轻设计人员和最终用户的负担。

但使用数字电位器时需要注意其温度系数(TC)指标,而且对于大多数数字电位器,必需给出两个不同的TC指标:一个是端至端TC,表示电阻随温度的绝对变化量,另一个TC参数指的是比例TC。

数字电位器通常用作分压器,这些应用对绝对阻值的要求并不严格,特别是比例应用。

一个比例TC为5ppm的数字电位器便可以在整个温度范围内提供非常稳定的增益配置。

而用于可编程增益放大器(PGA)和仪表放大器(IA)的数字电位器一般需要较高的精度,这些应用一般要求比例系数的容差(精度)在-40℃~+85℃范围内优于0.025%。
